东风小康汽车维修手册1

汽车维修保养作业指导书
1 一级维护工艺规程
1。

1 按照一汽—大众的规定，一汽—大众汽车一级维护间隔里程为7500公里。

1.2 汽车一级维护工艺流程：
1。

4一级维护竣工检验项目：
1。

4。

1 发动机舱内各部油水液面正常，无泄漏。

1.4.2 发动机、变速器支架及螺栓、进排气歧管、水箱、轮胎、驱动轴、车身等外露螺栓、螺母齐全、坚固，无泄漏、损伤。

1.4。

3 转向节、转向臂、球头、上下悬挂臂、稳定杆、拉杆、制动操纵机构可靠，锁销齐全有效，传动万向节不松旷.
1.4.4 各有相对运动的部件活动自如，各润滑脂油嘴齐全，安装位置正确，无遗漏。

1。

4。

5 空气格、机油格清洁，工作正常。

1。

4.6 轮胎气压符合要求，胎面无嵌石。

1.4。

7离合器、制动器踏板自由行程符合标准. 1。

4。

8 灯光、仪表、喇叭、信号装置齐全有效. 1.4。

9 蓄电池液面正常，接头清洁、牢固。

1。

4。

10车轮轴承无松旷。

2 二级维护工艺规程
2。

1按照一汽-大众的规定二级维护间隔里程为15000公里. 2.2 汽车二级维护工艺流程:
2。

3二级维护作业项目:。

东风EQ1093F－105载货汽车电喷汽油发动机 使用维修保养手册 东风汽车有限公司商用车公司前 言衷心地感谢您使用东风汽车有限公司商用车公司的产品。

EQ1093F－105配置的发动机是东风汽车有限公司商用车发动机厂生产的EQ6100-1电喷汽油发动机，本手册仅为您提供EQ6100-1系列电喷汽油发动机的基本结构，有关操作、检查、保养等方面的必要程序和说明。

如何让您在使用东风汽车有限公司商用车公司的产品时获得最佳效益是我们和您共同追求的目标，但这很大程度上取决于您对车辆的熟悉程度、使用及保养的仔细和认真，本手册仅向您提供EQ6100－1电喷发动机的相关资料，供您参考。

本手册的图形及说明在出版时是正确的，由于产品的结构总在不断地改进和完善，因此有可能出现本手册的介绍与您所购的发动机的实际结构不同的情况，此时若有需要，请随时与东风汽车有限公司商用车公司联系，我们将为您提供所需的资料。

本手册的制作获得了东风商用车公司发动机的大力支持，衷心表示感谢。

本手册使用法定计量单位。

东风汽车有限公司商用车公司二零零四年十一月L警 示1.严禁在发动机运转时摘除电瓶连线。

2.本电喷系统所使用汽油标号不低于RON90#。

3.关闭钥匙后，要等待10秒方可切断整车总电闸。

4.严禁在本系统与电瓶连线断开前进行任何焊接操作。

此手册为保密资料，未经许可不得擅自传播目 录１．EQ6100-1电喷汽油发动机 １ 1.1 EQ6100-1电喷汽油发动机简介 1 1.2 EQ6100-1电喷汽油发动机电子控制燃油喷射系统的优点 1 1.3 EQ6100-1电喷汽油发动机电子控制燃油喷射系统基本原理 1 1.4 EQ6100-1电喷汽油发动机的悬置结构 2 1.5 EQ6100-1电喷汽油发动机的主要技术特性 3 1.5.1技术参数 3 1.5.2外特性曲线 5 2．EQ6100-1电喷汽油发动机电子控制燃油喷射系统组成 6 2.1 EQ6100-1电喷汽油发动机电子控制燃油喷射系统简图 6 2.2 EQ6100-1电喷汽油发动机电子控制燃油喷射系统主要元件 7 3．EQ6100-1电喷汽油发动机的八个系统 8 3.1供油系统 8 3.1.1 EQ6100-1型汽油机电子控制燃油供给系统简图 8 3.1.2 燃油泵 9 3.1.3油轨总成 9 3.1.4燃油压力调节器 10 3.1.5燃油滤清器 10 3.1.6喷油器 11 3.2 控制系统 12 3.2.1 电子控制单元(ECU) 12 3.2.2电子控制单元(ECU)输入元件 13 3.2.2.1绝对压力（MAP）传感器 13 3.2.2.2曲轴位置传感器 13 3.2.2.3进气温度传感器 15 3.2.2.4冷却液温度传感器 16 3.2.2.5节气门位置传感器 17 3.2.2.6氧（O2）传感器 18 3.2.3电子控制单元（ECU）执行元件 19 3.2.3.1点火线圈 193.2.3.2怠速控制阀门 20 3.3 燃油蒸发控制系统 20 3.3.1碳罐电磁阀 21 3.4尾气净化系统(三元催化器) 24 3.5 进气系统 243.6润滑系统 24 3.6.1机油润滑系统图 25 3.6.1.1旋装式机油粗滤器 26 3.6.1.2离心式机油细滤器 27 3.6.1.3空气压缩机及助力泵的润滑 27 3.7 冷却系统 27 3.7.1冷却系统图 27 3.7.1.1节温器 28 3.7.1.2水泵 30 3.8 电器系统 30 3.8.1. QD1212型直流起动机 30 3.8..2 JF1714型交流发电机 30 3.8.3 点火系统组成表 30 3.9发动机工作参数传感系统 30 3.9.1水温感应塞 30 3.9.2机油压力感应塞 313.9.3机油压力报警塞 314 EQ6100-1电喷汽油发动机的其它附配件 33 4.1 曲轴箱通风装置 33 4.2 舌簧式空气压缩机 334.3 离合器总成 345. 发动机的拆装及主要要素的调整 36 5.1发动机的拆装 36 5.1.1缸盖的拆卸 36 5.1.2缸盖的进排气门和气门座 36 5.1.3曲轴主轴瓦和主轴承盖 37 5.1.4扭振减震器 38 5.1.5缸套、活塞和配缸 39 5.1.6曲轴—飞轮—离合器总成 40 5.1.7摇臂—摇臂支座—摇臂轴总成 40 5.1.8其他事项 40 5.2 发动机的主要零部件装配数据表 47 5.3发动机主要调整数据表 475.4发动机主要螺栓紧固力矩表 476. 发动机的其他要素 51 6.1发动机使用的润滑剂及润滑脂 51 6.1.1发动机润滑油 51 6.1.2发动机用润滑脂 516.2发动机使用的燃料 51 6.3发动机使用的轴承 526.4发动机使用的油封 527. 发动机的走合、使用和保养 53 7.1 新发动机的走合 53 7.1.1走合前的工作 53 7.1.2走合期的工作 53 7.1.3走合完毕后的工作 53 7.2 发动机的正确使用及应注意事项 53 7.2.1发动机的起动 53 7.2.2发动机的正确使用 54 7.2.3发动机在寒冷地区的使用要点 55 7.2.4发动机在高原地区的使用要点 55 7.3发动机的每日检查 55 7.4 三元催化器使用与保养 56 7.5 电喷系统使用与保养 577.6 发动机的保养588.EQ6100-1汽油机电子控制燃油喷射系统故障与排除60 8.1电子控制燃油喷射系统故障诊断60 8.2电子控制燃油喷射系统故障诊断注意事项60 8.3电子控制燃油喷射系统维修注意事项61 8.4电子控制燃油喷射系统的故障与排除方法61 8.4.1发动机不起动或起动困难的电子控制燃油喷射系统的故障与排除 61 8.4.2发动机功率不足的电子控制的故障与排除 62 8.4.3发动机机怠速不稳的故障与排除 63 8.4.4发动机运转不正常 64 8.4.5离合器故障 64 8.4.6发动机的不正常响声 658.4.7发电机和调节器的常见故障 66 8.4.8 诊断流程图 678.4.8.1发动机不能起动或起动困难 67 8.4.8.1.1发动机不转或转的很慢 67 8.4.8.1.2起动信号正常 68 8.4.8.2发动机经常停机 69 8.4.8.3怠速不稳 70 8.4.8.4怠速过高 71 附图1：ECU接头针脚定义 71附图2：线束图73 附图3：布线表74附图4: 燃油泵及支架装配图751．EQ6100-1电喷汽油发动机1.1 EQ6100-1电喷汽油发动机简介EQ6100-1电喷汽油发动机采用电子控制燃油喷射系统，具有空燃比闭环控制功能，配备三元催化器，是满足DHJB2－1999《车用汽油机排气污染物排放标准》、GB14762－2002《车用点燃式发动机及装用点燃式发动机排气污染物排放限值及测量方法》和GB14761.４－９３《汽车曲轴箱污染物排放标准》法规的环保型发动机。

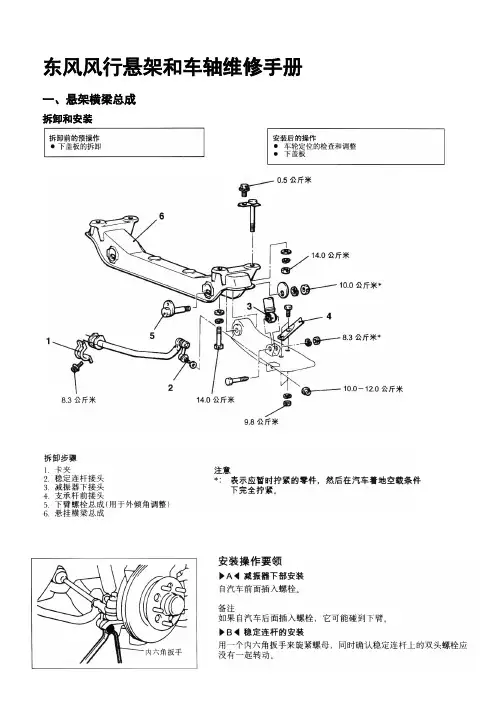

东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。

2、结构图项目标准值前束在轮胎的中心毫米0±3 在轮盘的轮辋毫米0±1.7 前束角（每个车轮）0°±7’转弯后束角（当外侧车轮为20°时的内侧车轮）21°18’车轮外倾角0°00’±30’（左、右之差在30’以内）主销后倾角（满载时）3°27’±30’（左、右之差在30’以内）主销侧倾角15°40’侧滑毫米0±3下横臂衬套的压装力公斤2000以上下横臂球节起动扭矩公斤厘米10 ~ 46减震器活塞杆伸出量毫米 4.5 ~ 5.5自下横臂安装螺栓的中心至下横臂底的距离毫米94.5稳定杆球节的转矩公斤厘米7 ~ 20项目规定的密封胶备注上球节槽3M ATD产品号8663或同等品种半干式密封胶轮毂盖（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。

（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。

（3）再次测量车轮外倾角并检查它是否在标准值范围内。

如果不是，重复调整顺序。

（六）减震器和下横臂拆卸步骤1. 夹板 6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。

拆卸前的预操作 下罩的拆卸 安装后的操作 车轮定位的调整 下罩的安装（七）上横臂1、拆卸和安装拆卸前的预操作和安装后的操作前固定臂的拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器2、拆卸操作要领上横臂球节的脱开注意用专用工具只将螺母拧松，但不要将它自球节上拆下。

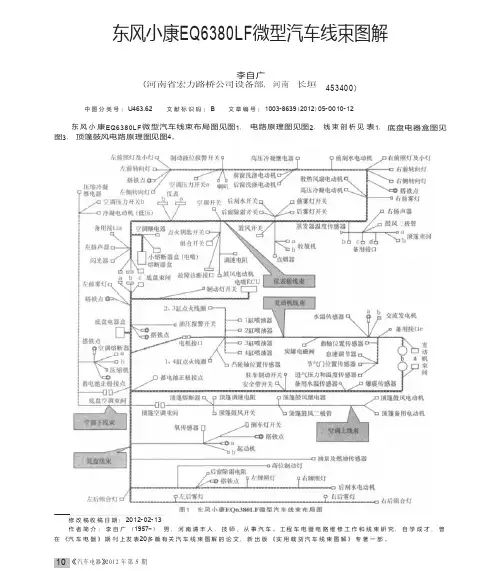

图1 东 风 小 康EQ6380LF 微型汽车线束布局图东风小康EQ6380L F 微型汽车线束图解李自广（河南省宏力路桥公司设备部， 河南 长垣 453400）中 图 分 类 号 ： U463.62文 献 标 识 码 ： B文 章 编 号 ： 1003-8639（2012）05-0010-12东 风 小 康EQ6380LF 微 型汽车线束布局图见图1， 顶篷鼓风电路原理图见图4。

电路原理图见图2， 线 束 剖 析 见 表1， 底盘电器盒图见 图3， 修改稿收稿日期 ： 2012-02-13作 者 简 介 ： 李 自 广 （1957－）， 男 ， 河 南 清 丰 人 ， 技 师 ， 从 事 汽 车 、 工程车电器电路维修工作和线束研究 ， 自 学 成 才 ， 曾 在 《汽 车 电 器 》 期 刊 上 发 表20多篇有关汽车线束图解的论文 ， 新 出 版 《实用载货汽车线束图解 》 专 著 一 部 。

10 《汽车电器》2012 年第 5 期）a （图理原路电车汽型微F L 0 8 3 6 Q E 康小风东2图《汽车电器》2012年第5期11）b （图理原路电车汽型微F L 08 3 6 Q E 康小风东2图12《汽车电器》2012年第5 期）c （图理原路电车汽型微F L 0 83 6 Q E 康小风东2图《汽车电器》2012年第5期13表1 东 风 小 康EQ6380LF 微型汽车线束剖析 表1 （续 ）名 称 内容名 称内容左 前 照 灯1 0.5黑 搭 铁右 前 转 向 灯1 0.5绿 ／黄 组 合 开 关1及 小 灯2 1.0红 ／黄 小 灯组 合 开 关5 2 0.5黑 搭 铁4 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光 组 合 开 关166 1.0白 ／蓝 前 照 灯 熔 断器 盒 中F2右 侧 转 向 灯1 0.5黑 搭 铁2 0.5绿 ／黄 组 合 开 关1左 前 转 向 灯1 1.0绿 ／红 组 合 开 关112 0.5黑 搭 铁右 前雾 灯1 1.0浅 绿 底 盘 束 间a72 1.0黑 搭 铁左 侧 转 向灯1 0.5黑 搭 铁2 0.5绿 ／红组 合 开 关11搭 铁 点（接 车 体 右 前 部 ）2.5黑 … 1.5黑 …搭 铁 点（接 车 体 左 前 部 ）2.5黑 …散 热 风 扇 1 2.0蓝 ／红底 盘 束 间a5 电 动 机2 2.0黑 搭 铁空 调 压 力 开 关a 1 0.8红 ／绿高压冷凝继电器1 2 1.0黑 ／白熔 断 器 盒 中F 8高压冷凝电动机1 2.0黑 搭 铁 喇 叭0.8白 ／绿 熔 断 器 盒 中F4 2 2.0蓝 ／红高压冷凝继电器20.8蓝 ／绿组 合 开 关12制 动 液 位 1 0.5黑 搭 铁 顶 蓬 束 间a 1 1.0蓝 ／棕 — 备 用 接 口a5、c 4、d6 报 警 开 关2 0.5红 ／黑仪 表b82 1.5绿 ／白 — 备 用 接 口a6、c 5、d5顶 蓬 束 间b 1 0.5白 车 内 灯 熔 断 器 盒 中F 3前 窗 洗 涤1 0.5黑 搭 铁2 0.5灰 收 放 机b4电 动 机3 0.5绿收 放 机b1 2 0.5黑 ／蓝 组 合 开 关94 0.5黑 搭 铁5 0.5灰 ／黑收 放 机b7 后 窗 洗 涤（备 用 ）6 0.5绿 ／黑 收 放 机b2电 动 机1 0.5黑 搭 铁备 用 接 口d1 1.5绿 ／蓝 — 备 用 接 口a12 0.5黑 ／绿 后 刮 水 开 关12 1.5红 ／蓝 — 备 用 接 口a23 0.5蓝 ／黄熔 断 器 盒 中F 14 高压冷凝继电器 1 0.8红 ／绿空 调 压 力 开 关a15 1.5绿 ／白 — 备用接口a6、c 5，顶篷束间a2 2 2.0蓝 ／红 高压冷凝电动机26 1.0蓝 ／棕 — 备用接口a5、c 4，顶篷束间a1 3 1.0黑 搭 铁 4 2.0蓝 ／白 熔 断 器 盒 中F6备 用 接 口c1 1.0红 ／黄 小 灯 组 合 开 关52 1.0白 ／绿 熔 断 器 盒 中F 4 刮 水 电 动 机1 1.0蓝 ／红 高 速 组 合 开 关4 3 1.0黑 搭 铁2 1.0蓝 低 速 组 合 开 关34 1.0蓝 ／棕 — 备用接口a5、d6，顶篷束间a1 3 1.0蓝 ／白 ／ 组 合 开 关8（复 位 时 ／5 1.0绿 ／白 — 备用接口a6、d5，顶篷束间a2 复 位 后 ）6 1.0棕 — 备 用 接 口a7 4 1.0黄 ／蓝熔 断 器 盒 中F107 1.0白 ／黄 — 备 用 接 口a8右 前 照 灯1 0.5黑 搭 铁鼓 风 二 极 管1 1.0粉 红 ／绿 底 盘 束 间b8 及 小 灯2 1.0红 ／黄 小 灯 组 合 开 关52 0.5粉 红 ／白鼓 风 开 关24 1.0红 远 光组 合 开 关15 5 1.0红 ／白 近 光组 合 开 关16 右 扬 声 器1 0.5红 ／黑 收 放 机b96 1.0白 ／红 前 照 灯 熔 断 器 盒 中F12 0.5红 收 放 机b814 《汽车电器》2012 年第 5 期表1 （续 ）表1 （续）名 称内容名 称内容备 用接 口b 1 1.5黑 ／白 熔 断 器 盒 中F8调 速 电 阻1 1.5粉 红 ／蓝 鼓 风 开 关4（2档 ）2 1.5黑 搭 铁2 1.5粉 红鼓 风 电 动 机2 3 1.5粉 红 ／黑鼓 风 开 关3（1档 ） 蒸 发 器 温1 0.5浅 绿 ／红 底盘 束 间b9（EC U ／42） 度 传 感 器2 0.5浅 绿 底 盘 束 间b2（EC U ／35）故 障 诊 断 接 口4 0.5黑 搭 铁5 0.5紫 ／绿 — 底 盘 束 间c16（EC U ／71） 后窗 除 霜 开 关 1 0.5黑 显 示 灯 搭 铁7 0.5紫 ／黑— 底 盘 束 间c 1（EC U ／31） 4 1.5红 ／白底 盘束 间c9 16 0.5白 熔 断 器 盒 中F 35 2.0黄 ／绿熔 断 器 盒 中F 12空 调 开 关1 0.5黄 显 示 灯 熔 断 器 盒 中F 94 1.0粉 红 ／绿空 调 继 电 器85 后 刮 水 开 关1 0.5黑 ／绿 洗涤 后窗洗涤电动机25 0.5粉 红 ／白 鼓 风 开 关2 3 0.8黄 ／蓝 熔 断 器 盒 中F 10 4 0.5蓝 ／绿 — 底 盘 束 间c21 5 0.5橙 — 底 盘 束 间c10 点 火 钥 匙 开 关1 5.0黄 ／黑 ACC熔 断 器 盒 侧F 11～F 14 2 2.5黑 ／黄 起 动底 盘 束 间a2 前 雾 灯 开 关1 0.5黑 搭 铁3 5.0白 ／绿底 盘 束 间a1（FB2） 4 0.5紫 ／白底 盘 束 间c20 4 1.5蓝 ACC熔 断 器 盒 侧F 7 5 1.0红 ／黄组 合 开 关5 5 3.0黑 ／蓝 ON熔 断 器 盒 侧F 8～F 10 6 0.5棕 ／黑 检 测仪 表b7 后 雾 灯 开 关1 0.5黑 搭 铁7 0.5黑 搭 铁3 0.5绿 ／ 蓝 底 盘 束 间c 2（后 雾 灯 ）注 ： 件 号6 的 棕 黑线为制动液位指示 4 0.8浅 绿 ／黑 熔 断 器 盒 中F5灯 的 检 测 线 ， 当点火钥匙开 关 处 于 起 动 档6 0.5绿 ／黑 组 合 开 关2 时， 此线经点火钥匙开关与件号7 的0.5 黑 线导通搭铁 ， 使制动液位指示灯点亮 。

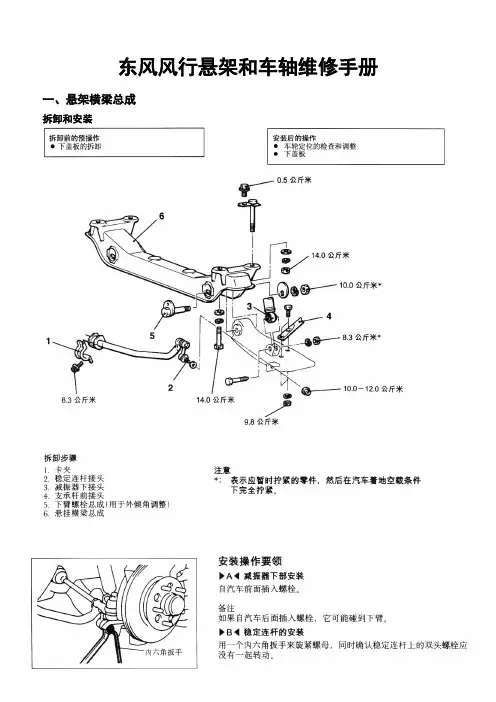

东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。

2、结构图（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。

（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。

（3）再次测量车轮外倾角并检查它是否在标准值范围内。

如果不是，重复调整顺序。

（六）减震器和下横臂拆卸步骤1. 夹板6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。

（七）上横臂1、 拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器（八）扭杆1、拆卸和安装拆卸步骤：1. 座（A）2. 扭杆3. 后固定臂4. 防尘罩5. 前固定臂6. 固定螺栓总成7. 螺母8. 固定螺栓9. 座（九）推力杆1、 拆卸和安装拆卸步骤 1. 垫圈2. 推力杆衬套3. 套圈4. 推力杆衬套5. 套圈6. 推力杆7. 推力杆托架（十）稳定杆1、 拆卸和安装（2）在防尘罩内部涂通用润滑脂。

（3）用乙烯基胶带在图示位置粘住稳定连杆，然后将防尘罩装到稳定连杆上。

（4）用卡环固定住防尘罩。

备注装卡环时，对准卡环使其开口处于离稳定连杆轴 线90°角的位置。

5、 安装操作要领 稳定杆/衬套/卡夹的安装 （1） 将稳定杆置于规定位置，使识别颜色位在左边而衬套内的切口朝上。

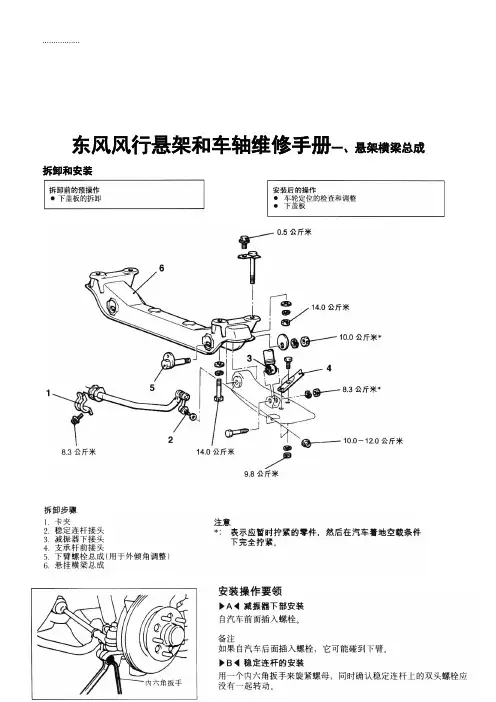

东风风行悬架和车轴维修手册一、悬架横梁总成拆卸和安装二、前悬架（一）概述1、结构型式前悬架为扭杆控制，带横向稳定杆的双横臂独立结构悬架。

2、结构图（四）专用工具外倾角、主销后倾角和主销侧倾标准值：车轮外倾角0°00'± 30'（左右之差在30'以内）主销后倾角3°27'± 30'（左右之差在30'以内）主销侧倾15°40'（1）如果车轮外倾角不在标准值范围内，转动下臂螺栓总成。

（2）如果主销后倾角不在标准值范围内，转动支承杆衬套的螺母。

（3）再次测量车轮外倾角并检查它是否在标准值范围内。

如果不是，重复调整顺序。

（六）减震器和下横臂拆卸步骤1. 夹板6. 下横臂球节接头2. 稳定杆球头 7. 下横臂螺栓总成 (调节外倾角用)3. 减震器 8. 下横臂4. 推力杆接头 9. 悬架压缩行程限位挡块5. 开口销 10. 下横臂球头销注意*: 表示应暂时拧紧的零件，然后在汽车着地空载条件下完全拧紧。

（七）上横臂1、 拆卸和安装拆卸步骤1. 减震器接头2. 开口销3. 上横臂球节接头4. 上横臂5. 上横臂球节6. 悬架回弹限位器（八）扭杆1、拆卸和安装拆卸步骤：1. 座（A）2. 扭杆3. 后固定臂4. 防尘罩5. 前固定臂6. 固定螺栓总成7. 螺母8. 固定螺栓9. 座1、 拆卸和安装拆卸步骤1. 垫圈2. 推力杆衬套3. 套圈4. 推力杆衬套5. 套圈6. 推力杆7. 推力杆托架1、 拆卸和安装三．后悬架（一）概述1、结构型式后悬架为五连杆螺旋弹簧型车桥悬架，它保证乘车舒适性和优异的转向稳定性;或为钢板弹簧型车桥悬架，特点为有优异的强度。

2、结构图（钢板弹簧型）（螺旋弹簧型）（三）专用工具（四）检修调整顺序后轮定位在测量后轮定位前，后悬架总成必须没有磨损、松动或损坏的零件。

标准值：前束0毫米外倾角0°备注：前束和外倾角已在工厂中设定好，不能进行调节。

柴油车自由加速烟度排放柴油机自由加速烟度排放柴油机排气污染物排放柴油发动机全负荷烟度检验报告（视同检验报告）国家汽车质量监督检验中心２００３年(欧Ⅰ标准)检验报告1．东风牌EQ1092F19D型载货汽车自由加速烟度排放 (报告编号：03-WT-ZC-1580)2．东风牌EQ1108G19D13型载货汽车自由加速烟度排放(报告编号：03-WT-ZC-1581)3．东风牌EQ3208G19D型自卸汽车自由加速烟度排放(报告编号：03-WT-ZC-1582)4．东风牌EQ4160G32D型牵引汽车自由加速烟度排放(报告编号：03-WT-ZC-1583)5．东风牌EQ1071G46D3型载货汽车自由加速烟度排放(报告编号：03-WT-ZC-1658)(欧Ⅰ标准)视同检验报告1．东风牌EQ1043G2AD4、EQ1043G2AD5、EQ1043G2AD6、EQ1043G2AD7、EQ1062G2AD4、EQ1073G2AD4、EQ1098Z2AD1、EQ1098Z2AD2、EQ1043G2ADJ4、EQ1043G2ADJ5、EQ1043G2ADJ6、EQ1043G2ADJ7、EQ1062G2ADJ4、EQ1073G2ADJ4、EQ1098Z2ADJ1、EQ1098Z2ADJ2型载货汽车及底盘、EQ3092F2AD型自卸汽车、EQ5071CCQ2AD4、EQ5071CCQ2AD5型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-386) 2．东风牌EQ1142FJ1型载货汽车底盘、EQ3124FZ、EQ3162F6DHZ型自卸汽车自由加速烟度排放(报告编号：03-WT-BZ-387)3．东风牌EQ1135F7D5、EQ1141K7D、EQ1141K7D1、EQ1142K7D2、EQ1141V7D3、EQ1162FZ7D、EQ1162FZ7D1、EQ1168K7D、EQ1168K7DJ、EQ1168K7D2、EQ1168V7D3、EQ1183A7D、EQ1135F7DJ5、EQ141K7DJ、EQ1141K7DJ1、EQ1141K7DJ2、EQ1141V7DJ3、EQ1162FZ7DJ、EQ1162FZ7DJ、EQ1168K7J1、EQ1168K7DJ1、EQ1168K7DJ2、EQ1168V7DJ3、EQ1183A7DJ型载货汽车及底盘、EQ3127G7D、EQ3136G7D1型自卸汽车、EQ4146G7D型牵引汽车、EQ5136GJB型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-388)4．东风牌EQ1136G、EQ1136G1、EQ1136G2、EQ1136G3、EQ1136GZ4、EQ1146K、EQ1146K1、EQ1146K2、EQ1146V3、EQ1146W3、EQ1146W4、EQ1146WZ4、EQ1156W3、EQ1156W4、EQ1166GG、EQ1166G1、EQ1166G2、EQ1166G3、EQ1166G4、EQ1166W1、EQ1166W2、EQ1166W4、EQ1168GZ7AD、EQ1208WZ2、EQ1118W2型载货汽车、EQ1136GJ、EQ1136GJ1、EQ1136GJ2、EQ1136GJ3、EQ1136GZJ4、EQ1146KJ、EQ1146KJ1、EQ1146KJ2、EQ1146VJ3、EQ1146WJ3、EQ1146WJ4、EQ1146WZJ4、EQ1156WJ3、EQ1156WJ4、EQ1166GJ、EQ1166GJ1、EQ1166GJ2、EQ1166GJ3、EQ1166GJ4、EQ1166WJ1、EQ1166WJ2、EQ1166WJ4、EQ1168GZ7ADJ、EQ1208WZJ2、EQ1218WJ2型载货汽车底盘自由加速烟度排放(报告编号：03-WT-BZ-389)5．东风牌EQ3156G1、EQ3166G、EQ3218G7、EQ3218GH、EQ3230G型自卸汽车、EQ4146V、EQ4146W型牵引汽车、EQ5146X1C3、EQ5146X1C4、EQ5168CCQ7AD3、EQ5168CCQ7AD4、EQ5168GYY7AD3、EQ5218GYY、EQ5218GYY1、EQ5218GYY2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-390)6．东风牌EQ1158V、EQ1158V1、EQ1158V2、EQ158W1、EQ1158 W2、EQ178V2、EQ1178WZ、EQ1228K、EQ1228V1、EQ1228V2、EQ1230W2、EQ1158VJ、EQ1158VJ1、EQ1158VJ2、EQ1158WJ1、EQ1158WJ2、EQ1178VJ2、EQ1178WZJ、EQ1228KJ、2Q1228VJ1、EQ1228VJ2、EQ1230WJ2型载货汽车及底盘、EQ3238G1型自卸汽车自由加速烟度排放(报告编号：03-WT-BZ-391)7．东风牌EQ1158W1、EQ1158W2、EQ1166W1、EQ1166W2、EQ1166W4、EQ1254V、EQ1254V1、EQ1254V2、EQ1254W2、EQ1264V、EQ1264V1、EQ1264V2、EQ1290G、EQ1290W、EQ1340W型载货汽车、EQ1158WJ1、EQ1158WJ2、EQ1166WJ1、EQ1166WJ2、EQ1166WJ4、EQ1254VJ、EQ1254VJ1、EQ1254VJ2、EQ1254WJ2、EQ1264VJ、EQ1264VJ1、EQ1264VJ2、EQ1290GJ、EQ1290WJ、EQ1340WJ型载货汽车底盘、EQ4151GH、EQ4153V、EQ4161W、EQ4163W、EQ4242V、EQ4254W型牵引汽车、EQ5254GYY1、EQ5254GYY2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-392)8．东风牌EQ1043G46D4、EQ1043G46D5、EQ1043G46D6、EQ1043G46D7、EQ1061G46D3、EQ1061G46D4、EQ1071G46D3、EQ1071G46D4、EQ1092F46D、EQ1108Z46D1、EQ1108Z46D2型载货汽车、EQ1043G46DJ4、EQ1043G46DJ5、EQ1043G46DJ6、EQ1043G46DJ7、EQ1061G46DJ3、EQ1061G46DJ4、EQ1071G46DJ3、EQ1071G46DJ4、EQ1092F46DJ、EQ1108Z46DJ1、EQ1108Z46DJ2型载货汽车底盘、EQ5018XXYZ46D1、EQ5018XXYZ46D2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-393)9．东风牌EQ1092A19D3、EQ1092F19D、EQ1092f19D1型载货汽车、EQ1092A19DJ3、EQ1092F19DJ、EQ1092F19DJ1型载货汽车底盘、EQ3092A19D1、EQ3092F19D、印3092F19D1、EQ3092F19DP、EQ3108G19D、EQ3112F19D、EQ3112F19D1型自卸汽车、EQ4092F19D1型牵引汽车、EQ5092TQ2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-394)10．东风牌EQ1104F19D、EQ1104F19D2、EQ1108G19D15、EQ1108G19DJ16、EQ1108G19D13、EQ1118G19D14、EQ1118G19D15、EQ1126G19D13、EQ1126G19D14、EQ1126G19D15、EQ1126G19D16、EQ1135A19D1、EQ1135FD1型载货汽车、EQ1104F19DJ、EQ1104F19DJ2、EQ1108619DJ15、EQ1108G19DJ16、EQ1118G19DJ13、EQ1118G19DJ14、EQ1118G19DJ15、EQ1126G19DJ13、EQ1126G19DJ14、EQ1126G19DJ15、EQ1126G19DJ16、EQ1135A19DJ1、EQ1135F19DJ、EQ1135F19DJ5、EQ1145A19DJ、EQ1145F19DJ、EQ1183F19DJ、EQ1183F19DJ1型载货汽车底盘自由加速烟度排放(报告编号：03-WT-BZ-395)11．东风牌EQ3094A19D1、EQ3094F19DH、EQ3124F19D．EQ31266G19D、EQ3135F19D、EQ3145F19D、EQ3162F19D、EQ31621FZ19D、EQ3183F19D型自卸汽车、EQ4104A19D、EQ4104A19DH、EQ4104F19D、EQ4104F19DH、EQ4118G19D、EQ4135A19D、EQ4135A19DH、EQ4145A19D型牵引汽车、EQ5118CCQ19D13、EQ5118CCQ19D14、EQ51118XXY19DJ3、EQ5118XXY19D14、EQ5118XXY19D15、EQ5118XXY19D16、EQ5118XXYB19D13、EQ5118XXYB19D14型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-396)12．东风牌EQ1135FD19D、EQ1145FD19D、EQ1146G19D、EQ1146G19D4、EQ1146GZ19D4、EQ1168GZ19D、EQ1183F19D型载货汽车、EQ1135F19DJ、EQ1145FD19DJ、EQ1146G19DJ、EQ1146G19DJ4、EQ1146GZ19DJ4、EQ1168GZ19DJ、EQ1183F19DJ型载货汽车底盘、EQ3126G19D、EQ3145FD19D、EQ3208G19DH、EQ3218G19D 型自卸汽车、EQ4145AD19D、EQ4145FD19D、EQ4145FD19D1型牵引汽车、EQ5146C1S4、EQ5146X1C4、EQ5146XXY4型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-397)13．东风牌EQ3260G32D、EQ4160V32D、EQ4160W32D型牵引汽车(报告编号：03-WT-BZ-398)14．东风牌EQ5092GPS19D、EQ5092GPS19D1型罐式喷洒车、EQ5092GXE19D型罐式吸粪车自由加速烟度排放(报告编号：03-WT-BZ-607)15．东风牌EQ1135AD19D、EQ1135FD19D、EQ1145FD19D、EQ1145FD19DP型载货汽车、EQ1135AD19DJ、EQ1135FD19DJ、EQ1145FD19DJ型载货汽车底盘自由加速烟度排放(报告编号：03-WT-BZ-608) 16．东风牌EQ1156W19D4型载货汽车、EQ1156W19DJ4型载货汽车底盘、EQ3218G19DH型自卸汽车、EQ4145AD19D1型牵引汽车、EQ4145AD19DJ1型牵引汽车底盘、EQ5146C1S3型仓栅式汽车、EQ5146XXB3型厢容可变车自由加速烟度排放(报告编号：03-WT-BZ-609)17．东风牌EQ1220F、EQ1135A7D、EQ1135A7D5型载货汽车、EQ1220FJ、EQ1135A7DJ、EQ1135ATDJ5型载货汽车底盘、EQ5141GJY7D1、EQ5141GJY7D2型罐式加油车、EQ5141GPS7D、EQ5141GPS7D2型罐式喷洒车自由加速烟度排放(报告编号：03-WT-BZ-611)18．东风牌EQ1136G4型载货汽车、EQ1136GJ4型载货汽车底盘、EQ5146XXB3、EQ51406XXB4型厢容可变车、EQ5146XXY4、EQ5146XXYB4、EQ5208XXY2T型厢式运输车、EQ5146CCQ4型仓栅式运输车、EQ5146C1S3、EQ5146C1S4、EQ5208C1S2型仓栅式汽车、EQ5208GYY型罐式运油车、EQ5208GJY1型罐式加油车自由加速烟度排放(报告编号：03-WT-BZ-613)19．东风牌EQ3230GH型自卸汽车、EQ5220XXYW2厢式运输车、EQ5220CCQW2型仓栅式运输车自由加速烟度排放报告编号：03-WT-BZ-615)20．东风牌EQ5242CCQW2型仓栅式运输车、EQ5242GYY1型罐式运油车自由加速烟度排放(报告编号：03-WT-BZ-617)21．东风牌EQ5108GJY6D15、EQ5108GJY6D16型罐式加油车、EQ5108GPS6D15、EQ5108GPS6D16型罐式喷洒车自由加速烟度排放(报告编号：03-WT-BZ-619)22．东风牌EQ5208ZYS型压缩式垃圾车自由加速烟度排放(报告编号：03-WT-BZ-821)(欧Ⅱ标准)检验报告1、风神牌EQ6102DT-20柴油发动机排气污染物排放—东风公司(报告编号：03-JD-JN-039)2、风神牌EQ6102DT-20柴油发动机排气可见污染物排放—东风公司(报告编号：03-JD-JN-040)3、风神牌EQ6102DT-20柴油发动机排气污染物排放—东风商用(报告编号：03-WT- JN -881)4、风神牌EQ6102DT-20柴油发动机全负荷烟度—东风商用(报告编号：03-WT- JN -882)5、风神牌EQ6102DT-20柴油发动机自由加速烟度—东风商用(报告编号：03-WT- JN -883)6、风神牌EQ6102DT-20柴油发动机排气污染物排放 (报告编号：03-WT- JN -885)7、东风牌EQ4160G32D型牵引汽车自由加速烟度(报告编号：03-WT-ZC-1584)8、东风牌EQ4186G型牵引汽车自由加速烟度(报告编号：03-WT-ZC-1585)9、东风牌EQ1071G46D4型载货汽车自由加速烟度(报告编号：03-WT-ZC-2503)10．东风牌EQ1071G46D4型载货汽车自由加速烟度排放(报告编号：03-WT-ZC-2504)(欧Ⅱ标准)视同检验报告1．东风牌EQ1093F6D、EQ1094F6D、EQ1104A6D2、EQ1104F6D2、EQ1106K6D13、EQ1108K6D14、EQ1108K6D15、EQ1108K6D16、EQ1108N6D13、EQ1108N6D14． EQ1108N6D15、EQ1108N6D16、EQ1118K6D13、EQ1118K6D14、EQ1118K6D15、EQ1118X6D16、EQ1124A6D2、EQ1124F6D、EQ1124F6D2、EQ1126G6D16H、EQ1126K6D13、EQ1126K6D14、EQ1126K6D15、EQ1126K6D16、EQ1154F6D型载货汽车自由加速烟度排放(报告编号：03-WT-BZ-373)2．东风牌EQ1093P6DJ、EQ1094F6DJ、EQ1104A6DJ2、EQ1104F6DJ2、EQ1108K6DJ13、EQ1108K6DJ14、EQ1108K6DJ15、EQ1108K6DJ16、EQ1108N6DJ13、EQ1108N6DJ14、EQ1108N6DJ15、EQ1108N6DJ16、EQ1118X6DJ13、EQ1118K6DJ14、EQ1118K6DJ15、EQ1118K6DJ16、EQ1124A6DJ2、EQ1124F6DJ、EQ1124F6DJ2、EQ1126G6DJ16H、EQ1126X6DJ13、EQ1126K6DJ14、EQ1126K6DJ15、EQ1126K6DJ16、EQ1154F6DJ型载货汽车底盘自由加速烟度排放(报告编号：03-WT-BZ-374)3．东风牌EQ3094F6D、EQ3094F6DH、EQ3124FZ、EQ3162F6D、EQ3162F6DHZ型自卸汽车、EQ4094A6D、EQ4094F6D型牵引汽车、EQ5108TQZ6D型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-375) 4．东风牌EQ1108G7D13、EQ1108G7D14、EQ1108G7D15、EQ1108G7D16、EQ1118G7D13、EQ1118G7D14、EQ1118G7D15、EQ1118G7D16、EQ1135ATDJ、EQ1135F7D、EQ1135F7D5、EQ1141G7DH、EQ1141K7D、EQ1141K7D1、EQ1141K7D2、EQ1141N、EQ1141N1、EQ1141N2、EQ1141V7D3、EQ1162FZ7D、EQ1162FZ7D1、EQ1168G7DH、EQ1168K7D、EQ1168K7D1、EQ1168K7D2、EQ1168V7D3 EQ1183A7D、EQ1183F7D、EQ1183F7D1、EQ1188GZ EQ1205G、EQ1205G1、EQ1205G2、EQ1206G、EQ1206G1、EQ1206G2、EQ1216G、EQ1216G1、EQ1216G2型载货汽车自由加速烟度排放(报告编号：03-WT-BZ-376)5．东风牌EQ1108G7DJ13、EQ1108G7DJ14、EQ1108G7DJ15 EQ1108G7DJ16、EQ1118G7DJ13、EQ1118G7DJ14、EQ1118G7DJ15、EQ1118G7DJ16、EQ1135A7DJ1、EQ1135F7DJ、EQ1135F7DJ5、EQ1141G7DHJ、EQ1141K7DJ、EQ1141K77D1、EQ1141K7DJ2、EQ1141NJ、EQ1141NJ1、EQ1141NJ2、EQ1141V7DJ3 EQ1162FZ7DJ、EQ1162FZ7DJ1、EQ1168G7DHJ、EQ1168K7DJ、EQ1168K7DJ1、EQ1168K7DJ2、EQ1168V7DJ3、EQ1183V7DJ、EQ1183F7DJ、EQ1183F7DJ1、EQ1188GZJ EQ1205GJ、EQ1205GJ1、EQ1205GJ2 EQ1206GJ、EQ1206GJ1、EQ1206GJ2、EQ1216GJ、EQ1216GJ1、EQ1216GJ2型载货汽车底盘自由加速烟度排放 (报告编号：03-WT-BZ-377)6．东风牌EQ3127G7D、EQ3135F7D、EQ3136G7D1、EQ31 41G7DH、EQ3162FZ7D、EQ3168G7D、EQ3168G7DH、EQ3183F7D、EQ3206G、EQ3216G型自卸汽车、EQ4126G7DH、EQ4135A7D、EQ4135A7DH、EQ4141G7DH、EQ4146G7D型牵引汽车、EQ5141CYY7D、EQ5141TQZ、EQ5168GYY7D、EQ5168GYY7D1、EQ51686YY7D3型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-378)7．东风牌EQ1136G、EQ1136G1、EQ1136G2、EQ1136G3、EQ1136GZ4、EQ1146GH、EQ1146GZ4、EQ1146K、EQ1146K1、EQ1146K2、EQ1146V3、EQ1146W3、EQ1146W4、EQ1146WZ4、EQ1156W3、EQ1156W4、EQ1166G、EQ166G1、EQ1166G2、EQ1166G3、EQ1166G4、EQ1166W1、EQ1166W2、EQ1166W4、EQ1168G7AD3、EQ1168G7AD4、EQ1168GZ7AD、EQ1208GH、EQ1208WZ2、EQ1218GH、EQ1218V、EQ1218V1、EQ1218V2、EQ1218W2型载货汽车自由加速烟度排放(报告编号：03-WT-BZ-379)8．东风牌EQ1136GJ 、EQ1136GJ1、EQ1136GJ2、EQ1136GJ3、EQ1136GZJ4、EQ1146GHJ、EQ1146GZJ4、EQ1146KJ、EQ1146KJ1、EQ1146KJ2、EQ1146VJ3、EQ1146WJ3、EQ1146WJ4、EQ1146WZJ4、EQ1156WJ3、EQ1156WJ4、EQ1166GJ、EQ1166GJ1、EQ1166GJ2、EQ1166GJ3、EQ1166GJ4、EQ1166WJ1、EQ1166WJ2、EQ1166WJ4、EQ1168G7ADJ3、EQ1168G7ADJ4、EQ1168GZ7ADJ、EQ1208GHJ． EQ1208WZJ2、EQ1218GHJ、EQ1218VJ、EQ1218VJ1、EQ1218VJ2、EQ1218WJ2型载货汽车底盘自由加速烟度排放(报告编号：03-WT-BZ-380)9．东风牌EQ3146GH、EQ3150G、EQ3156G1、EQ3166G、EQ3208GH、EQ3218GH、EQ3230G型自卸汽车、EQ4126G7ADH、EQ4146GH、EQ4146V、EQ4146W型牵引汽车、EQ5146XLC3、EQ5146XLC4、EQ5168CCQ7AD3、EQ5168CCQ7AD4、EQ5168GYY7AD3、EQ5218GYY、EQ5218GYY1、EQ5218GYY2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-381)10．东风牌EQ1158V、EQ1158V1、EQ1158V2、EQ1158W1、EQ1158W2、EQ1178VZ、EQ1178WZ、EQ1228K、EQ1228V1、EQ1228V2、EQ1230W2型载货汽车、EQ1158VJ、EQ1158VJ1、EQ1158VJ2、EQ1158WJ1、EQ1158WJ2、EQ1178VZJ、EQ1178WZJ、EQ1228KJ、EQ1228VJ1、EQ1228VJ2、EQ1230WJ2型载货汽车底盘、EQ3238G1型自卸汽车自由加速烟度排放(报告编号：03-WT-BZ-382)11．东风牌EQ1236W、EQ1242GH、EQ1254GH、EQ1254V、EQ1254V1、EQ12541V2、EQ1254W2、EQ1264V、EQ1264V1、EQ1264V2、EQ1290GJ、EQ1290WJ、EQ1340WJ型载货汽车、EQ1236WJ、EQ1242GHJ、EQ1254GHJ、EQ1254VJ、EQ1254VJ1、EQ1254VJ2、EQ1254WJ2、EQ1264VJ、EQ1264VJ1、EQ1264VJ2、EQ1290GJ、EQ1290WJ、EQ1340WJ型载货汽车底盘、EQ4153V、EQ4161W、EQ4163W、EQ4242V、EQ4254G、EQ4254W 型牵引汽车、EQ5254GYY1、EQ5254GYY2型专用汽车自由加速烟度排放(报告编号：03-WT-BZ-383) 12．东风牌EQ3260G32D型自卸汽车、EQ4160V32D、EQ4160W32D型牵引汽车自由加速烟度排放(报告编号：03-WT-BZ-384)13．东风牌EQ5108XXY6D13、EQ5108XXY6D14、EQ5108XXY6D15、EQ5108XXY6D16、EQ5118XXY6D13、EQ5118XXY6D14、EQ5118XXY6D15、EQ5118XXY6D16、EQ5126XXY6D13、EQ5126XXY6D14、EQ5126XXY6D15、EQ5126XXY6D16、EQ5108XXYB6D13、EQ5108XXYB6D14、EQ5126XXYB6D13、EQ5126XXYB6D14型厢式运输车、EQ5108CCQ6D13、EQ5108CCQ6D14、EQ5126CCQ6D13、EQ5126CCQ6D14、EQ5098CCQ6D13、EQ5098CCQ6D14型仓栅式运输车自由加速烟度排放(报告编号：03-WT-BZ-533)14．东风牌EQ5206XXY、EQ5206XXYI、EQ5206XXY2、EQ5216XXY、 EQ5216XXY1、EQ5216XXY2、EQ5141XXY7D、EQ5141XXY7D1、 EQ5141XXY7D2、EQ5141XXY7D3、EQ5141XXYB7D1、EQ5141XXYB7D3、EQ5168XXY7D、EQ5168XXY7D1、EQ5168XXY7D2、EQ5168XXY7D3、EQ5168XXYB7D1、EQ5168XXYB7D3型厢式运输车、EQ5206XLC1、EQ5206XLC2、EQ5141XLC7D1、EQ5141XLC7D2型冷藏车、EQ5141CCQTD1、EQ5141CCQ7D3、EQ5168CCQ7D1、EQ5168CCQ7D3、EQ5119CCQ7D1、EQ5119CCQ7D3型仓栅式运输车、EQ5136GJB型混凝土搅拌运输车自由加速烟度排放(报告编号：03-WT-BZ-534)15．东风牌EQ5208XXY、EQ5208XXY1、EQ5208XXY2、EQ5208XXY6、EQ5208XXY7、EQ5218XXY、EQ5218XXY1、EQ5218XXY2、EQ5146XXY、EQ5146XXY1、EQ5146XXY2、EQ5146XXY3、EQ5208XXYB1、EQ5208XXYB2型厢式运输车、EQ5208XLC1、EQ5208XLC2、EQ5146XLC1、EQ5146XLC2型冷藏车、EQ5208CCQ1、EQ5208CCQ2、EQ5119CCQ3、EQ5189CCQ2型仓栅式运输车、EQ5208GSN型气卸散装水泥罐式汽车、EQ3208G6型自卸汽车自由加速烟度排放(报告编号：03-WT-BZ-535)16．东风牌EQ1238V、EQ1298V、EQ1298W、EQ1348V、EQ1238W、EQ1238VJ、EQ1298VJ、EQ1298WJ、EQ1348VJ、EQ1238WJ型载货汽车及底盘、EQ4165V、EQ4175W、EQ4243V、EQ4256W、EQ4186G、EQ4195W、EQ4196L、EQ4196W型牵引汽车、EQ5261GJB型混凝土搅拌运输车自由加速烟度排放(报告编号：03-WT-BZ-610)17．东风牌EQ1220F、EQ1135A7D、EQ1135A7D5型载货汽车、EQ1220FJ、FQ1135A7DJ、EQ1135A7DJ5型载货汽车底盘、EQ5141GJY7D1、EQ5141GJY7D2型罐式加油车、EQ5141GPS7D、EQ5141GPS7D2型罐式喷洒车自由加速烟度排放(报告编号：03-WT-BZ-612)18．东风牌EQ1136G4型载货汽车、EQ1136GJ4型载货汽车底盘、EQ5146XXB3、EQ5146XXB4型厢容可变车、EQ5146XXY4、EQ5146XXYB4、EQ5208XXY2T型厢式运输车、EQ5146CCQ4型仓栅式运输车、EQ5146CLS3、EQ5146CLS4、EQ5208CLS2型仓栅式汽车、EQ5208GYY型罐式运油车、EQ5208GJY1型罐式加油车自由加速烟度排放(报告编号：03-WT-BZ-614)19．东风牌EQ3230GH型自卸汽车、EQ3230GJH型自卸汽车底盘、EQ5220XXYW2型厢式运输车、EQ5220CCQW2型仓栅式运输车自由加速烟度排放(报告编号：03-WT-BZ-616)20．东风牌EQ5242CCQW2型仓栅式运输车、EQ5242GYY1型罐式运油车自由加速烟度排放(报告编号：03-WT-BZ-618)21．东风牌EQ5108GJY6D15、EQ5108GJY6D16型罐式加油车、EQ5108GPS6D15、EQ5108GPS6D16型罐式喷洒车自由加速烟度排放(报告编号：03-WT-BZ-620)22．东风牌EQ4195W、EQ4196L、EQ4196W型半挂牵引汽车自由加速烟度排放(报告编号：03-WT-BZ-850)。

2020年总结五菱微型汽车维修手册第一章概述第一节整车介绍上海通用五菱汽车股份有限公司生产微型乘用车、微型商务用车、微型厢式货车、微型双排货车、微型单排货车等五大系列200多种车型，基本技术参数见表1-1 -1和表1-1 -2, 发动机技术参数见表l -1 -3 ~表1-1 -6。

褒1-1一1五夔扬光基本技术．敞项目参数长x宽X高(mm)3820 X 1495 X 1860轮距（前轮／后轮）(mm) l砌/1280轴距(mm)函整备质童(kg)1050 漕藏质量(kg)'，． 1.S.SO ,-乘员数（人）h8 发动机型号IJ465Q -1 A E3、IJ474QE2、IJ465Q -1应、QA46SQ -lAF.6 发动机排量(L)I. 051 1. 31 额定功率(kW)38. 5 c,200r1m in ) 的.s c 6000r/mi的最大扭矩(N•m)83 (3000-3邓rl而n )102 (3000r/min )-变速器形式手动，五前一倒•'嘈最小转弯半径(m)4.9S ' 油箱油量(L)40 最高车速(km/h)105 130 ., 悬挂系数! · 麦弗逊式独立悬架（前）、螺旋弹簧半独立悬架（后）最大爬坡度(•);;,.J6 ;;i,18 直接挡401or心等速百公里油耗量（不含空调）(L)-.s. s 褒1一1-2五夔之光基本技术参敷车型， 项目I I 63716372 6373 长x宽乐高(mm x mm x mm)郔x149Sxl860轴距(mm)2500轮距（前轮／后轮）(mm ) 1280/1280乘员数（入） 5 -8变速器5挡I 5挡I 4挡车轮怼号155Rl3L T 、165/70Rl3直接挡40km /h等速百公里燃油消耗量(L)�s.s I ,,;;6.0油箱容积(L)40。

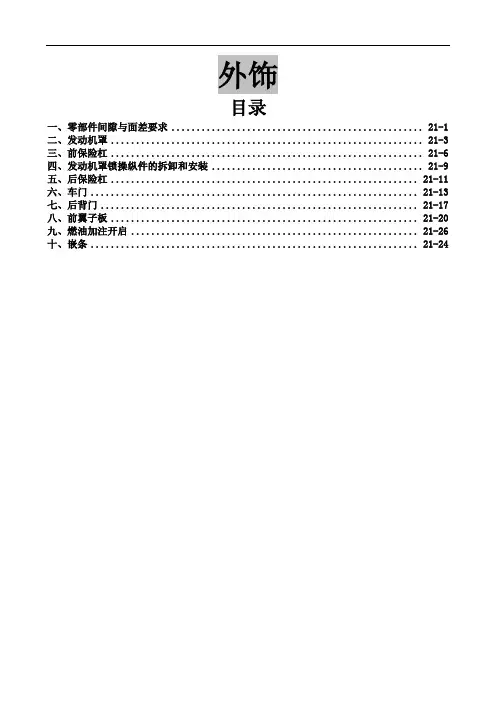

外饰目录一、零部件间隙与面差要求 .................................................. 21-1二、发动机罩.............................................................. 21-3三、前保险杠.............................................................. 21-6四、发动机罩锁操纵件的拆卸和安装 .......................................... 21-9五、后保险杠............................................................. 21-11六、车门................................................................. 21-13七、后背门............................................................... 21-17八、前翼子板............................................................. 21-20九、燃油加注开启......................................................... 21-26十、嵌条................................................................. 21-24一、零部件间隙与面差要求间隙、面差、平行度见下表（1）（以钢尺、间隙尺、塞尺检验）表（1）（注：下表中数据均以左边为依据，左/右对称，右边同左）二、发动机罩发动机罩盖1.发动机罩撑杆总成2.发动机罩撑杆放置卡扣3.支撑卡扣4.引擎盖内衬隔热垫5.卡扣6.发动机罩后密封条7.手柄总成-发动机罩锁拉索 8.十字槽大半圆头自攻螺钉-C型9.拉丝总成-发动机罩中心锁 10.发动机罩中心锁总成11.六角头螺栓、弹簧垫圈和平垫圈组合件 12.引擎盖缓冲块13.发动机罩前密封条装配调整纵向和横向间隙调整1. 拆下发动机罩锁，松开发动机罩铰链螺母并关闭发动机罩。

电器元件布置及线束布置目录一、配电盒 (1)二、保险丝和继电器的检查 (3)三、电控系统元件位置说明 (4)四、线色代号 (9)五、缩写符号说明 (10)六、全车线束分布图 (12)1. 整车电线束分布概况 (12)2.发动机线束 (13)3.电源线束 (14)4.发动机舱线束 (15)5.仪表板线束 (16)6.左车门线束图 (18)7.右车门线束图 (18)8.后背门线束图 (19)9.车顶线束图 (20)10.车身线束总成 (21)11.后保险杠线束 (23)12.底盘线束.........。

.. (24)13.整车线束的接地位置 (25)一、配电盒配电盒（发动机舱）：配电盒说明：配电盒（方向盘左下方）配电盒说明二、检查1.用电表的欧姆档检查保险丝否损坏。

2.如果保险丝烧坏，说明电路中有短路或其他问题，在更换保险丝之前，应仔细找出原因并修理好。

保险丝的熔断有二种可能原因，拆下保险丝后，根据目视可很容易地找出这二种原因。

1.因过流而熔断：更换保险丝前，只有在修理好短路或更换异常部件后，才能装上相同安培的保险丝。

2.由于重复开—关电流而熔断：通常这种问题在使用相当长的时间后才出现，频率小于上述情况，在此情况下，用相同规格的新保险丝更换即可。

注意：叶片型的保险丝是以其安培的数值来识别，如果保险丝熔断，确保用相同安培数值的保险丝更换。

如果用大于规定值的保险丝，则可能损坏部件并引起火灾。

用保险丝盒中的保险丝拉出器拆卸或插入保险丝。

三、电控系统元件位置说明电子控制器ECU（注：发动机舱内） （注：发动机舱内）（注：仪表台换挡机构下部） （注：点火锁处）CBAE（注：驾驶舱配电盒处）（注：仪表台换挡机构下部） (注：仪表台右侧)D电器元件及传感器（注：安装在车轮轮毂上）（注：安装在排气歧管上）（注：安装在离合器壳上方）（注：安装在进气歧管上）B DCA（注：安装在发动机总成上）（注：安装在进气歧管上）（注：安装在发动机总成上）（注：安装在发动机机体上）（注：安装在发动机总成上）（注：安装在离合器壳上方）FEIJH（注：安装在变速器壳体上） （注：安装在发动机总成上）（注：安装在发动机缸盖上） （注：安装在发动机总成上）L KM四、线色代号线色用下列颜色代号加以识别。

汽车维修手册轿式小寓车外标雾由刮水番口卜M2W&t、M»«厂活动车顶厶-mM»n roif倾斜车顶b A-7何磁式刮水卷倒欠▽彳川一lnt»rwrttent doer发动机罩7-FHood散热器格欄、刃工一夕咖R^dmlor gr it缓冲期丿S-Burr)p?r 小灯CfcarancG temp大旷Fr^<V^ndsheld车门框卜疗"-厶Door* frame外开把乎79b^<FM>FiP C^Askfengndte翼子极＞歹一六F«rx*rWiper刮水2S需灯前左佝车门LHF^T LHFr DoorH»adFog temp危险灯讶钢色玻圖Benw 血 a征遇型线条r ? > 5 < >ChorMftvr ine轮船夕代Tn后边左面车门LHRrbTLHRr Dw—筍看诙®.号？作如/q djj外面-2外钙远距离控制外边肓视镜7*73? - 3”Outer mirr&r中支柱也^ -«—Center PMir车顶儿TRoof厉风档玻璃RCQ卜R«ar window glass后窗去雾系统FW・ wr>d(»wiitto«Mv高位刹车灯八4 * > > b *卜…八尹High meunted stop lamp行李车门Luccaea doer行李祐内饰板comoartment trim车轮拱板■ Hi,5” «ch倒车灯2 丁卜护"Backup tamoDoor MoUdinf遥移25操纵盘□ 7力T徉儿Recker f»nel汽车牌照対7<tZ>7T»U -2"License ptate lampRear combinaUon temp挡泥板々刁"一0Mirl ihrtnl丼气消再器T79-Mjffkr后雾灯•如应旳賊费i/q djj能灯室内1门锁闩眼卜”7口刁少入卜亍彳力Door Lock strikerI车门锁、FT9口少夕Uoor Lock门饰板K7FU-UDoor Trim 内开把手Inskfe handle电动窗开关Power Window $W车身内更板不产一内板密封条Weather strip-电磁闭锁Power door lock狡链Hingeblog.sjri^uorrLcri/qdjj室内2可变电Rllz才抄?卜Rbaottat■連度计Speod fnot^r转速计R-夕一Tacho ineter内边后视穗-刃一Inner mirror燃油计九一XMT_Fuel rr*ter一化妆诡”大V>h（ty mivYor器極芯（可傅知周凰环境的）光控装置S仆LQit conRroltfrig system /斗一夕K<y cyl^d*r遥控门锁Ke>bss orrtry system 空气调节器X73>W cotHentr自动空週才f "X/Automatic air eodrtrjner转向盘対77>外仆儿St«enr)x* r T 9 >Steerhs划痕板畑7%-卜Qr-«后r^i^*A 烟衣t：T 7 MMh tr«y力审卜Carpet麦速“川一SM grftBSX系统SMt bGk凸聲Aa*«e开度魅料容签盖开启工具丿I"闻fl；・室内2安全带扣环 儿卜攵/夕:Tlz-b Seat beh toogue pfote安全带卡子— :/一卜7讣丿3夕儿gq i hxkM开度UKr — yb 9uOwning <rim \中心支柱装饰te>5tr5-«-=^>a CtncarpHtor Garnish车厦陡装僚儿一7乃彳卜•丹一二少》工Roof Gdrnah矗背可调匡椅 彷彳二""卜少—卜卜”杪 应Xig&MT盘凸勺自的•筍仲 歹此|djj史櫛衣全帯/ S 卜“卜S M \ btttSeat heater安全帯收緊器 "卜“卜M 为 / Seetbth rwtoctor头枕 电adw (匝綸靠背 C/-HW 夕S MI bxk庄椅衆皮机能1 （发动机的） 空气流量计 X77 口 X-A Airflow rwbor交流发电机 才丹舛一 AAtom ） tor发动机xyj/y Engine转向懂拉杆转向横拉杆瑞头 夕彳口 ^KxyK Tie rodandWaftertcm^nturB sensorOil prenure switchRacl&pirvon ty” power stwring空r 滤消器 r79U-r- clttnrr 风廂皮骨 Ftn git Wtrinc her new$VW<wfc>« EE 叶水温传总器电线束机油压力开关齿轮齿条式动力转向驱动轴卜F 柑〒才Drive悬挂机构捋气歧管Min 向 Id自动变速莪宣 万■卜•？ f^9b 9>ZAueomrtie trantmmton发动机支菓EA>M 附UAtblog.s;iriSLC ；D 仃 I .Y 门/qdjj机能2 冷气低压管冷气固定扣 A/C1二枷才VC Unk chmcirg制动液 口/一丰液VCA/C$uctbn pp»冷气高压管4 < */A/C UtMtf ppt冷气低压管软曾A/C wctbn taw冷代离压晉较管 A/C cfecharg* 空7515抵 "八 aircodltbnerBate booster尉油箱Reservoir tankBmle tubr冲却畝热3制动加力務kaartaorerSS ttog.1635U 四&门智釣"曲yqdjj照明灯”一佐<f > Room lamp侧窗玻璃和卜mwSite vwnd writes排放EmiMion仪衰板InttrumerK尾气净化装置Emission control system仪表板歹乡J/二八*儿Xl AH* 发动机z>9> Engint 仇us传功Mig一夕一/ ABSZT” /散热磊妙工-少RoMor门控开关力-ryx-f^f Coute «ySwitch燃油箱A72 夕:FT 5k电池尹丿0Bactery电动泵氧气传感签O2tr>v-Oxyf©^S«wer保殓丝盒传Fuw box门疫灯切3爲顷环也mWqdjj粗合仪表Z3 >t2 木£/Combination nn^ter转向柱罩SUer^f edumH eov^e 制动路板BrakeFecklM蹬擒脚板力卜"卜FgtRxt 除黨装置尹兀兔夕[>tfrQ«ttr\喇叭形缓冲期去j" 5>FH>mP>d气姿系统工刃。

东风小康EQ6380LF微型汽车线束图解东风小康EQ6380LF微型汽车是一款精致可靠的微型车型，在市场上备受消费者的青睐。

而作为一款现代化的汽车，在它的运行过程中，发起机、传动系统、电器系统等部件之间的数据传输极为重要，使得汽车线束应运而生。

本文将以东风小康EQ6380LF微型汽车线束图解为例，对线束的构成、作用以及具体实现进行解析，为读者进一步了解汽车线束提供参考。

一、线束概述汽车线束指的是各种线缆、电缆和线路等组成的电气系统组件，它们被捆绑在一起，其形状和长度要适应车辆的设计形态及沿路系统部件之间的结构布置，目的是为了在汽车电器系统中传输电流和信号，以实现各种功能。

而东风小康EQ6380LF微型汽车的线束就是一种按照汽车电器系统布置捆绑成型的、与汽车车型相符合的电气连接装置，主要由导线、接头、耦合器、绝缘设备、护套等组成。

二、东风小康EQ6380LF微型汽车线束的部分组成1.电线：电线是汽车线束的主要组成部分，东风小康EQ6380LF微型汽车线束采用国家标准暗线、奥林巴斯丝线、硅胶线、良好电线等材质制成。

同时，各导线之间通过不同颜色的套管或袜套做好分离和分配，方便安装和维修操作。

2.接头：线束里的电线需要与车辆其他零部件连接，如发动机、空调系统、制动系统等，连接这些系统的工作由连接器、绝缘盖等零部件承担。

在东风小康EQ6380LF微型汽车上，主要采用防水密封型接头，使整个线束不容易受到水、油等化学物质腐蚀，并且具有耐热、抗震性等特点。

3.支撑结构：为了使线束在汽车行驶过程中不断地颠簸和扭曲时能正常工作，增加支撑结构非常必要。

东风小康EQ6380LF 微型汽车线束的支撑结构由聚酯纤维材料和护套组成，能够有效地保护线束和接口的完整性，防止磨损和断路等故障发生。

4.绝缘套管：东风小康EQ6380LF微型汽车线束的绝缘套管采用硅胶材质，能够有效地隔绝线路之间可能出现的干扰和交叉干扰，从而提高线路的稳定性和信号传输的可靠性。

敬告用户感谢您选用我公司生产的电控燃油喷射式汽油机（以下简称电喷汽油机）。

该汽油机（含汽油机、离合器、变速器）是我公司研制开发的符合环保要求的新型汽油机，它具有结构紧凑、升功率大、油耗低、转速高、噪声小等特点；由于它采用了先进的多点喷射电子点火及自动起停功能，使汽油机在各种工况下均可保持最佳工作状态，保证了配备该款发动机的东风小康系列微型汽车具有舒适的驾驶性、最佳的经济性及完美的环保性能。

因发动机采用了起停技术，使得搭载BG10系列发动机（具有起停功能）的东风小康微型车辆驾驶性与未采用该项技术的车辆有一定的改变，请用户在仔细阅读本说明书后按照说明书中的提示正确使用该项功能。

本使用维护说明书简述了BG10系列电控燃油喷射式汽油机（具有起停功能）的主要技术性能、结构参数和使用维护保养方法，请您在使用前务必仔细阅读，以使您的汽车保持良好状态，发挥更大的功用，产生更大的经济效益。

您在阅读本说明书时，如果发现与其它资料提供的关于汽油机同一项维护方法有所差异或相互矛盾，请按照本说明书介绍的方法进行维护。

我公司为了不断提高汽油机的性能和质量，服务于广大用户，恳请您在百忙之中，将在使用我公司汽油机过程中所发现的问题或改进意见，随时函告我公司，我们将十分感谢。

购买以东风系列电控燃油喷射式汽油机为动力的微型汽车，是您最佳选择。

-1目录第一章 汽油机的技术特性和结构参数 (3)第一节汽油机的技术性能和结构参数 (3)第二节汽油机的外特性曲线 (5)第二章汽油机的使用 (7)第一节起停功能的使用 (7)第二节汽油机使用注意事项 (8)第三节新汽油机的磨合 (12)第三章 汽油机的维护保养 (14)第一节润滑系统的保养 (14)第二节冷却系统的保养 (19)第三节水泵皮带的维护 (21)第四节汽油滤清器的保养 (23)第五节配气机构和同步齿型带的保养 (23)第六节点火提前角的调整 (25)第七节火花塞的保养 (25)第八节电子点火系统 (25)第九节曲轴箱强制通风阀（PCV阀）的维护 (25)第四章 汽油机的保养周期及保养内容 (26)第五章 汽油机的封存和启封 (28)第一节汽油机的封存 (28)第二节汽油机的启封 (29)-2第一章 汽油机的技术特性和结构参数第一节 汽油机的技术性能和结构参数表1 汽油机的技术性能和结构参数-3-4*汽油机排放标准是国家强制性法规，会不断地被修改。
