乙炔气瓶减压阀与回火防止器的工作原理
- 格式:docx
- 大小:17.09 KB
- 文档页数:2
在气焊或气割过程中,有时会发生气体火焰进人喷嘴内逆向燃烧的现象,称为回火。
回火时一旦逆向燃烧的火焰进人乙炔发生器或乙炔瓶内,就会发生燃烧爆炸事故。
回火防止器的作用是当焊炬或割炬发生回火时,可防止火焰倒流人乙炔发生器或乙炔瓶内,或阻止火焰在乙炔管道内燃烧,从而保障乙炔发生器或乙炔瓶等的安全。
所以乙炔发生器或乙炔瓶必须安装回火防止器。
当焊炬或割炬的焊嘴或割嘴被堵塞,焊嘴或割嘴过热负气体压力升高,增大混合气活动阻力,乙炔气工作压力过低或橡皮管堵塞,焊炬、割炬失修等使混合气流出速度降低,火焰燃烧速度大于混合气流出速度,氧气倒流等均可导致回火。
回火防止器按其工作原理分为水封式和干式两种;按通过乙炔压力分为低压式(小于0.01MPa)和中压式(0.01~0.05MPa)两种。
目前国内常用的与乙炔瓶配套的干式回火防止器,主要有中压防爆膜式和中压冶金式两种。
回火防止器使用时必须严格按照下列要求:
l)安装在乙炔发生器上的回火防止器,其流量、压力必须与乙炔发生器发气量、乙炔压力相适应。
2)使用中压冶金片干式回火防止器或中压多孔陶瓷式回火防止器,要求乙炔含杂质和水分少,乙炔站应安装干燥器和净化器。
在使用中,当发现乙炔流量减少、阻力增加时,应清洗粉末冶金片或多孔陶瓷。

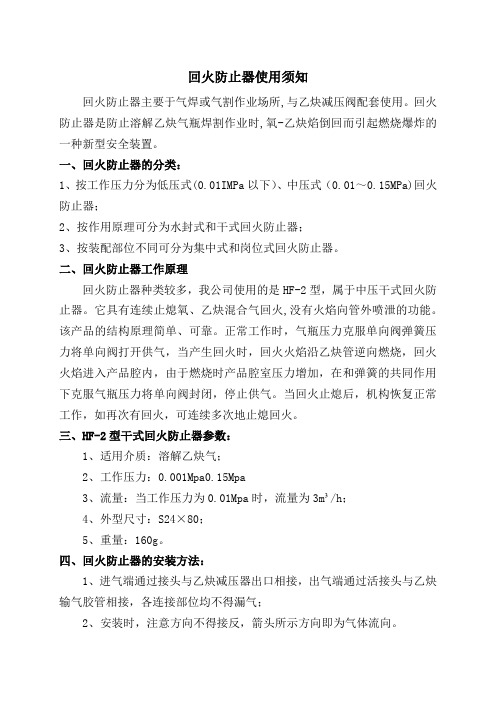

回火防止器使用须知回火防止器主要于气焊或气割作业场所,与乙炔减压阀配套使用。
回火防止器是防止溶解乙炔气瓶焊割作业时,氧-乙炔焰倒回而引起燃烧爆炸的一种新型安全装置。
一、回火防止器的分类:1、按工作压力分为低压式(0.01IMPa以下)、中压式(0.01~0.15MPa)回火防止器;2、按作用原理可分为水封式和干式回火防止器;3、按装配部位不同可分为集中式和岗位式回火防止器。
二、回火防止器工作原理回火防止器种类较多,我公司使用的是HF-2型,属于中压干式回火防止器。
它具有连续止熄氧、乙炔混合气回火,没有火焰向管外喷泄的功能。
该产品的结构原理简单、可靠。
正常工作时,气瓶压力克服单向阀弹簧压力将单向阀打开供气,当产生回火时,回火火焰沿乙炔管逆向燃烧,回火火焰进入产品腔内,由于燃烧时产品腔室压力增加,在和弹簧的共同作用下克服气瓶压力将单向阀封闭,停止供气。
当回火止熄后,机构恢复正常工作,如再次有回火,可连续多次地止熄回火。
三、HF-2型干式回火防止器参数:1、适用介质:溶解乙炔气;2、工作压力:0.001Mpa0.15Mpa3、流量:当工作压力为0.01Mpa时,流量为3m³/h;4、外型尺寸:S24×80;5、重量:160g。
四、回火防止器的安装方法:1、进气端通过接头与乙炔减压器出口相接,出气端通过活接头与乙炔输气胶管相接,各连接部位均不得漏气;2、安装时,注意方向不得接反,箭头所示方向即为气体流向。
五、回火防止器的使用安全要求:(1)、每个回火防止器只能供一把焊炬或割炬使用。
严禁任意拆动,如发现已拆动或封口破损,应立即停止使用;(2)、进气口端滤网禁忌油清洗。
可用氮气等不燃性气体从进口处冲洗;(3)、产品应放在不含易燃油类,可燃腐蚀性气体的干燥通风地方;(4)、回火防止器使用中多次(30次)止熄回火后,将使流阻明显增大,必须予以更换。
或者存放期为三年;(5)、回火防止器使用时间超过半年时须更换。
You don't have that many viewers, don't be so tired.模板参考(页眉可删)

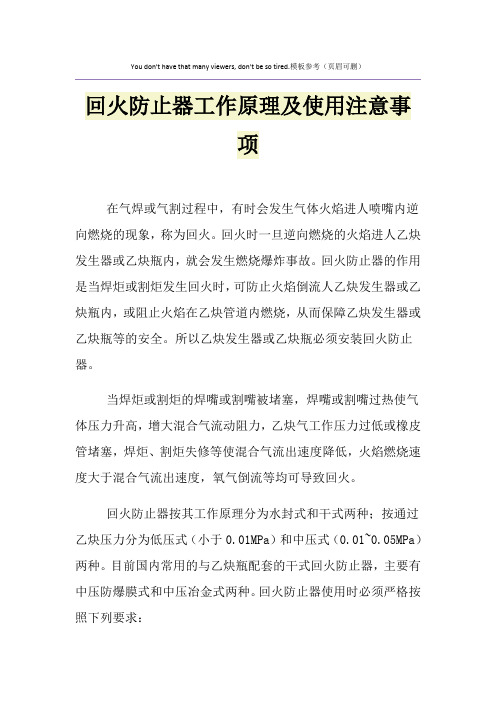

回火防止器工作原理及使用注意事
项
在气焊或气割过程中,有时会发生气体火焰进人喷嘴内逆向燃烧的现象,称为回火。
回火时一旦逆向燃烧的火焰进人乙炔发生器或乙炔瓶内,就会发生燃烧爆炸事故。
回火防止器的作用是当焊炬或割炬发生回火时,可防止火焰倒流人乙炔发生器或乙炔瓶内,或阻止火焰在乙炔管道内燃烧,从而保障乙炔发生器或乙炔瓶等的安全。
所以乙炔发生器或乙炔瓶必须安装回火防止器。
当焊炬或割炬的焊嘴或割嘴被堵塞,焊嘴或割嘴过热使气体压力升高,增大混合气流动阻力,乙炔气工作压力过低或橡皮管堵塞,焊炬、割炬失修等使混合气流出速度降低,火焰燃烧速度大于混合气流出速度,氧气倒流等均可导致回火。
回火防止器按其工作原理分为水封式和干式两种;按通过乙炔压力分为低压式(小于0.01MPa)和中压式(0.01~0.05MPa)两种。
目前国内常用的与乙炔瓶配套的干式回火防止器,主要有中压防爆膜式和中压冶金式两种。
回火防止器使用时必须严格按照下列要求:
l)安装在乙炔发生器上的回火防止器,其流量、压力必须与乙炔发生器发气量、乙炔压力相适应。
2)使用中压冶金片干式回火防止器或中压多孔陶瓷式回火防止器,要求乙炔含杂质和水分少,乙炔站应安装干燥器和净化器。
在使用中,当发现乙炔流量减少、阻力增加时,应清洗粉末冶金片或多孔陶瓷。

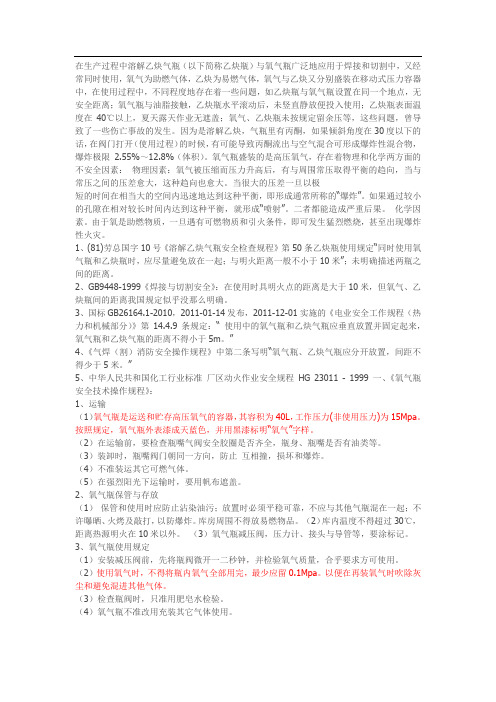

在生产过程中溶解乙炔气瓶(以下简称乙炔瓶)与氧气瓶广泛地应用于焊接和切割中,又经常同时使用,氧气为助燃气体,乙炔为易燃气体,氧气与乙炔又分别盛装在移动式压力容器中,在使用过程中,不同程度地存在着一些问题,如乙炔瓶与氧气瓶设置在同一个地点,无安全距离;氧气瓶与油脂接触,乙炔瓶水平滚动后,未竖直静放便投入使用;乙炔瓶表面温度在40℃以上,夏天露天作业无遮盖;氧气、乙炔瓶未按规定留余压等,这些问题,曾导致了一些伤亡事故的发生。
因为是溶解乙炔,气瓶里有丙酮,如果倾斜角度在30度以下的话,在阀门打开(使用过程)的时候,有可能导致丙酮流出与空气混合可形成爆炸性混合物,爆炸极限2.55%~12.8%(体积)。
氧气瓶盛装的是高压氧气,存在着物理和化学两方面的不安全因素:物理因素:氧气被压缩而压力升高后,有与周围常压取得平衡的趋向,当与常压之间的压差愈大,这种趋向也愈大。
当很大的压差一旦以极短的时间在相当大的空间内迅速地达到这种平衡,即形成通常所称的“爆炸”。
如果通过较小的孔隙在相对较长时间内达到这种平衡,就形成“喷射”。
二者都能造成严重后果。
化学因素。
由于氧是助燃物质,一旦遇有可燃物质和引火条件,即可发生猛烈燃烧,甚至出现爆炸性火灾。
1、(81)劳总国字10号《溶解乙炔气瓶安全检查规程》第50条乙炔瓶使用规定“同时使用氧气瓶和乙炔瓶时,应尽量避免放在一起;与明火距离一般不小于10米”;未明确描述两瓶之间的距离。
2、GB9448-1999《焊接与切割安全》:在使用时具明火点的距离是大于10米,但氧气、乙炔瓶间的距离我国规定似乎没那么明确。
3、国标GB26164.1-2010,2011-01-14发布,2011-12-01实施的《电业安全工作规程(热力和机械部分)》第14.4.9条规定:“ 使用中的氧气瓶和乙炔气瓶应垂直放置并固定起来,氧气瓶和乙炔气瓶的距离不得小于5m。
”4、《气焊(割)消防安全操作规程》中第二条写明“氧气瓶、乙炔气瓶应分开放置,间距不得少于5米。
乙炔气瓶减压阀与回火防止器的工作原理Prepared on 22 November 2020乙炔气瓶减压阀与回火防止器的工作原理减压阀工作原理当气体通过某一管道时,如果空间突然变大,那么它的气压就会变小(气体膨胀内部压力就变小),所以,通过调节“调压螺丝”我们就能改变“高压室”内气体的压力,那么自然的,我们也就改变了“接焊炬”的气体压力,所以这就是减压阀的工作原理。
因为为了储存更多的气体,气瓶内的气体压力是很大的,而实际使用中我们需要恒压和相对较低压力的气体,所以这就需要减压阀了。
回火防止器的工作原理在气焊或气割过程中,有时会发生气体火焰进人喷嘴内逆向燃烧的现象,称为回火。
回火时一旦逆向燃烧的火焰进人乙炔发生器或乙炔瓶内,就会发生燃烧爆炸事故。
回火防止器的作用是当焊炬或割炬发生回火时,可防止火焰倒流人乙炔发生器或乙炔瓶内,或阻止火焰在乙炔管道内燃烧,从而保障乙炔发生器或乙炔瓶等的安全。
所以乙炔发生器或乙炔瓶必须安装回火防止器。
当焊炬或割炬的焊嘴或割嘴被堵塞,焊嘴或割嘴过热使气体压力升高,增大混合气流动阻力,乙炔气工作压力过低或橡皮管堵塞,焊炬、割炬失修等使混合气流出速度降低,火焰燃烧速度大于混合气流出速度,氧气倒流等均可导致回火。
回火防止器的核心元件就是用球形不锈钢粉烧结成的不锈钢止火管,此元件相当一金属海棉材料的管状物,当在焊接过程中发生回火时,火焰通过火焰熄灭器时会自然熄灭,从而达到防止回火的目的。
原理就是因为火焰到达火焰熄灭器时,火焰熄灭器的独特结构导致它不能被迅速升温,那么自然的乙炔气在此处就达不到着火点,火焰也就熄灭了。
防回火装置就是一个有许多微孔的金属件,如钢铁或铜合金,由于高温在短时间内透不过凉的金属,不能把金属加热,到达金属处乙炔达不到燃烧温度而自动息灭,实现阻燃。
回火防止器工作原理及使用注意事项
姓名:XXX
部门:XXX
日期:XXX
回火防止器工作原理及使用注意事项
在气焊或气割过程中,有时会发生气体火焰进人喷嘴内逆向燃烧的现象,称为回火。
回火时一旦逆向燃烧的火焰进人乙炔发生器或乙炔瓶内,就会发生燃烧爆炸事故。
回火防止器的作用是当焊炬或割炬发生回火时,可防止火焰倒流人乙炔发生器或乙炔瓶内,或阻止火焰在乙炔管道内燃烧,从而保障乙炔发生器或乙炔瓶等的安全。
所以乙炔发生器或乙炔瓶必须安装回火防止器。
当焊炬或割炬的焊嘴或割嘴被堵塞,焊嘴或割嘴过热使气体压力升高,增大混合气流动阻力,乙炔气工作压力过低或橡皮管堵塞,焊炬、割炬失修等使混合气流出速度降低,火焰燃烧速度大于混合气流出速度,氧气倒流等均可导致回火。
回火防止器按其工作原理分为水封式和干式两种;按通过乙炔压力分为低压式(小于0.01MPa)和中压式(0.01~0.05MPa)两种。
目前国内常用的与乙炔瓶配套的干式回火防止器,主要有中压防爆膜式和中压冶金式两种。
回火防止器使用时必须严格按照下列要求:
l)安装在乙炔发生器上的回火防止器,其流量、压力必须与乙炔发生器发气量、乙炔压力相适应。
2)使用中压冶金片干式回火防止器或中压多孔陶瓷式回火防止器,要求乙炔含杂质和水分少,乙炔站应安装干燥器和净化器。
在使用中,当发现乙炔流量减少、阻力增加时,应清洗粉末冶金片或多孔陶瓷。
第 2 页共 3 页
感谢您的浏览!整理范文,仅供参考。
第3 页共3 页。
回火防止器工作原理及使用注意事项回火防止器是一种广泛应用于金属材料热处理过程中的设备,其主要作用是防止材料在回火过程中出现过热现象,从而保证材料的性能和质量。
本文将介绍回火防止器的工作原理,并提供使用回火防止器时应注意的事项。
一、回火防止器的工作原理回火是一种热处理工艺,其目的是通过控制材料的温度和保持时间,使材料结构中的应力得到释放和消除,并提高材料的韧性和强度。
在回火过程中,材料的温度必须得到有效控制,以防止过热引起材料的软化和变形。
回火防止器在回火过程中起到了至关重要的作用,它通过控制加热器的功率和时间,调节回火炉内的温度,从而实现对材料的精确控制。
具体而言,回火防止器通过以下几个步骤来工作:1. 温度控制:回火防止器内置有温度传感器,能够实时监测回火炉内的温度。
当温度达到设定值时,回火防止器将停止加热。
2. 加热功率调节:加热器是回火防止器关键部件之一,其功率通过控制回火防止器内的电流大小来调节。
当温度过高时,回火防止器会减小加热功率,反之则增大加热功率,以保持恒定的回火温度。
3. 硬件保护:回火防止器还配备了多种硬件保护装置,如过热保护装置、过流保护装置等。
这些保护装置能够在回火过程中及时检测到异常情况,并采取相应的措施,以避免设备损坏和人员伤害。
二、使用回火防止器的注意事项在使用回火防止器时,需要注意以下事项,以确保安全和有效的热处理过程:1. 了解回火温度范围:不同材料的回火温度范围是不同的,因此在使用回火防止器之前,必须了解所使用材料的回火温度范围,并设置合适的回火温度。
2. 确保设备正常运行:在使用回火防止器之前,需要对设备进行检查,确保各项功能正常。
特别是回火防止器内的温度传感器和硬件保护装置,必须保证其灵敏度和可靠性。
3. 控制加热功率和时间:回火防止器的加热功率和加热时间直接影响到回火的效果。
因此,在使用回火防止器时,必须控制好加热功率和加热时间,以防止过热或不足。
4. 注意防护措施:回火防止器在使用过程中会产生高温,因此必须采取适当的防护措施,如穿戴防热手套、防护眼镜等,以防止热辐射对人身安全的影响。
乙炔防回火装置的原理乙炔防火回火装置,又称为乙炔熔化保护装置,是用于防止乙炔管道或设备发生火灾和回火的安全装置。
其原理主要基于乙炔在一定条件下的熔化和减压降温。
乙炔是一种极其易燃易爆的气体,在高压下具有高度的不稳定性。
一旦乙炔管道或设备发生泄漏或其他原因引起的火花、火焰接触时,乙炔很容易燃烧并产生高温,从而引发火灾和回火的风险。
乙炔防火回火装置的主要原理是使用一种特殊设计的熔化保护剂将乙炔管道或设备与火源分离,防止火源直接接触并引燃乙炔。
该装置的核心组件是一个特殊的熔化保护剂材料,其可通过熔化和减压降温来确保乙炔不会燃烧。
具体来说,乙炔防回火装置包含以下几个关键步骤:1.熔化保护剂材料:乙炔防火回火装置中的熔化保护剂材料通常是一种低熔点的金属或合金,如铅、铋等。
该材料的熔点一般为低于乙炔的燃点,通常为200-300℃。
2.温度感应探测器:装置中还包含一个温度感应探测器,用于检测乙炔管道或设备的温度。
一旦温度超过设定的警报温度值,温度感应探测器就会触发熔化保护剂的保护机制。
3.熔化保护剂堵塞乙炔泄漏通道:当温度感应探测器触发时,熔化保护剂会开始熔化,熔化的金属或合金将堵塞乙炔管道或设备的泄漏通道。
这样可以防止乙炔进一步泄漏并与火源接触。
4.降温减压:熔化保护剂材料在熔化的同时,会吸收热量然后迅速洒入乙炔,从而降低乙炔的温度。
此外,熔化保护剂形成的堵塞物还可以减少乙炔管道内的压力,降低火灾和回火的风险。
乙炔防火回火装置的工作原理主要是通过熔化保护剂材料的特性实现对乙炔的熔化和减压降温。
当温度超过设定值时,熔化保护剂材料开始熔化,并迅速堵塞乙炔的泄漏通道。
同时,熔化保护剂材料的熔化和吸热作用可以有效降低乙炔的温度,减少压力,从而防止火灾和回火的发生。
总之,乙炔防火回火装置的原理是通过特殊设计的熔化保护剂材料实现对乙炔的熔化和减压降温,从而防止乙炔管道或设备的火灾和回火风险。
这种装置在乙炔工业生产和使用过程中起到了至关重要的作用,保障了工业生产的安全性和可靠性。
回火防止器工作原理及使用注意事项范文火灾是一种常见的灾害,造成了巨大的财产损失和人员伤亡。
为了预防和控制火灾的发生,科学家和工程师们研发出了各种灭火装备和系统。
回火防止器是其中一种重要的设备,可以有效地防止回火现象的发生,并保护建筑物和设备的安全。
本文将介绍回火防止器的工作原理和使用注意事项。
一、回火防止器的工作原理回火防止器是一种用于防止火灾回火的装置,通过自动监测和控制回火的情况,能够及时采取措施进行灭火,并保护建筑物和设备的完整性。
回火防止器的工作原理主要包括以下几个方面:1. 温度监测:回火防止器内部装有温度传感器,能够实时监测环境温度的变化。
一旦环境温度超过设定的阈值,回火防止器会立即做出反应。
2. 灭火系统启动:当回火防止器检测到环境温度超过设定的阈值时,会自动启动灭火系统。
灭火系统通常包括喷洒装置和灭火剂,能够及时将火势控制在一定范围内,并阻止火势继续蔓延。
3. 熄火装置:在灭火系统起作用之后,回火防止器还会启动熄火装置。
熄火装置通常包括二氧化碳喷射装置和干粉灭火装置,可以迅速将火势扑灭。
4. 报警系统:回火防止器还配备有报警系统,一旦发生火灾,会立即发出声音和光线信号,提醒人们注意火灾的发生,并采取紧急逃生措施。
二、回火防止器的使用注意事项使用回火防止器需要注意以下几个方面,以确保其正常工作并保护人员和财产的安全。
1. 定期检查:回火防止器应该定期进行检查和维护,确保其各个部件的正常工作。
检查内容包括温度传感器、喷洒装置、灭火剂等的状态和性能是否符合要求。
2. 灭火剂的选择:选择适合的灭火剂对于回火防止器的工作效果至关重要。
不同场所和设备的灭火剂选择不同,应根据实际情况进行选择。
3. 灭火系统的布置:回火防止器的灭火系统应合理布置,覆盖到易燃物质的所有区域。
喷洒装置和灭火剂的数量和位置应根据实际需求进行调整。
4. 防止误报:回火防止器应避免误报的情况发生,以免对正常工作和生活造成不必要的干扰。
乙炔气瓶减压阀与回火防止器的工作原理一、引言乙炔气是常用的燃烧气体之一,广泛应用于切割、焊接和烧烤等领域。
但是,由于乙炔气的压力非常高,如果不经过减压处理,则在使用过程中可能会产生危险。
因此,在使用乙炔气前,需将其经过减压阀减压至安全范围内,同时还要配备回火防止器,以确保使用过程中不会发生意外。
二、乙炔气瓶减压阀的工作原理乙炔气瓶减压阀是将高压气体减压至所需压力的装置,它的作用是保证瓶内气体的稳定出压。
其工作原理是利用活塞的移动来调节气体压力,其具体过程如下:1.瓶内气体进入减压阀,通过活塞插座进入活塞室。
2.活塞室内气体使活塞产生向下的压力,在活塞上设有调节螺栓,通过调节螺栓可改变活塞初始压力,从而改变减压阀出口压力。
3.减压阀的气缸室上方连接一压缩弹簧,弹簧产生向上的压力,直接作用于活塞上,与活塞下方气体所产生的压力对抗,最终形成所需的稳定压力。
三、回火防止器的工作原理回火防止器是防止乙炔气体回流的装置,一旦乙炔气压力降低至环境压力以下,就需要回火防止器避免气体回流进入高压缩氧气瓶,引发火灾或爆炸。
回火防止器的工作原理如下:1.回火防止器由止回阀和火花塞组成,止回阀设置在乙炔气瓶和减压器之间,防止气体回流;火花塞则设置在止回阀上方,是检测火花、电弧及其它高温源的一种安全装置。
2.当乙炔气体压力高于压缩氧气瓶内压力时,止回阀就会关闭,防止气体倒流;3.当乙炔气体压力降低至一定程度时,止回阀就会打开,回火防止器有效避免气体倒流和火花引发的危险。
四、结论乙炔气瓶减压阀和回火防止器是乙炔气使用过程中必不可少的安全装置。
减压阀的作用是将高压气体减压至所需压力,以保证瓶内气体的稳定出压;回火防止器则是防止气体倒流和火花引发的危险。
当安装并正确使用这两种装置时,乙炔气的使用更加安全可靠。
乙炔气瓶减压阀与回火防
止器的工作原理
Prepared on 22 November 2020
乙炔气瓶减压阀与回火防止器的工作原理
减压阀工作原理
当气体通过某一管道时,如果空间突然变大,那么它的气压就会变小(气体膨胀内部压力就变小),所以,通过调节“调压螺丝”我们就能改变“高压室”内气体的压力,那么自然的,我们也就改变了“接焊炬”的气体压力,所以这就是减压阀的工作原理。
因为为了储存更多的气体,气瓶内的气体压力是很大的,而实际使用中我们需要恒压和相对较低压力的气体,所以这就需要减压阀了。
回火防止器的工作原理
在气焊或气割过程中,有时会发生气体火焰进人喷嘴内逆向燃烧的现象,称为回火。
回火时一旦逆向燃烧的火焰进人乙炔发生器或乙炔瓶内,就会发生燃烧爆炸事故。
回火防止器的作用是当焊炬或割炬发生回火时,可防止火焰倒流人乙炔发生器或乙炔瓶内,或阻止火焰在乙炔管道内燃烧,从而保障乙炔发生器或乙炔瓶等的安全。
所以乙炔发生器或乙炔瓶必须安装回火防止器。
当焊炬或割炬的焊嘴或割嘴被堵塞,焊嘴或割嘴过热使气体压力升高,增大混合气流动阻力,乙炔气工作压力过低或橡皮管堵塞,焊炬、割炬失修等使混合气流出速度降低,火焰燃烧速度大于混合气流出速度,氧气倒流等均可导致回火。
回火防止器的核心元件就是用球形不锈钢粉烧结成的不锈钢止火管,此元件相当一金属海棉材料的管状物,当在焊接过程中发生回火时,火焰通过火焰熄灭器时会自然熄灭,从而达到防止回火的目的。
原理就是因为火焰到达火焰熄灭器时,火焰熄灭器的独特结构导致它不能被迅速升温,那么自然的乙炔气在此处就达不到着火点,火焰也就熄灭了。
防回火装置就是一个有许多微孔的金属件,如钢铁或铜合金,由于高温在短时间内透不过凉的金属,不能把金属加热,到达金属处乙炔达不到燃烧温度而自动息灭,实现阻燃。
