气体传感器电路连接图

硫化氢气体传感器硫化氢气体传感器特点：★整机体积小,重量轻★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理的传感器。

★高精度,高分辨率,响应迅速快.★本安电路设计，可带电热拔插操作。

★数据恢复功能，免去误操作引起的后顾之忧.★自动温湿度补偿功能，出厂精准标定，无须再使用标定。

.★模拟电压或电流和串口同事输出，方便客户调试和使用。

★最精密的电路设计和制造工艺，生产复杂，使用简单。

★可与电脑连接通讯，自行标定校准。

★自带零点微调功能，方便选定参照数据。

★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。

硫化氢气体传感器结构尺寸图：硫化氢气体传感器直视图和PIN 脚定义图:硫化氢气体传感器工作电压DC5V±1%/DC24±1%波特率9600测量气体硫化氢H2S 气体检测原理电化学采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pIN 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出，0-5V/0.4-2.0V硫化氢气体传感器串口和电压采集接线定义图:硫化氢气体传感器I2C接线定义图:硫化氢气体传感器I2C接线定义图:硫化氢气体传感器交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。

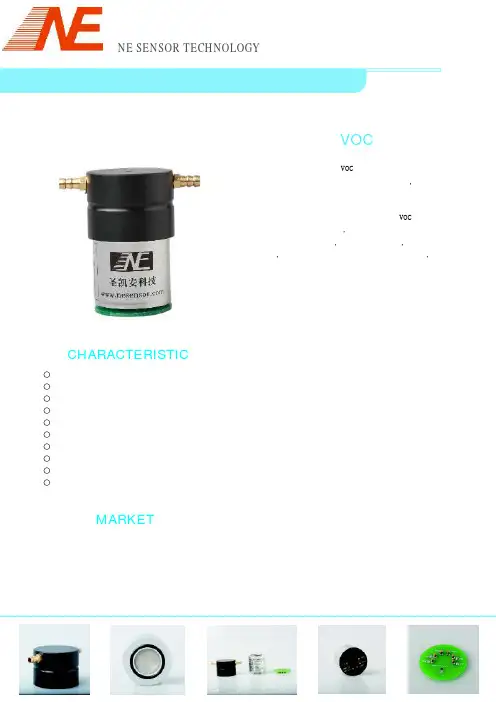

智能型VOC传感器圣凯安科技NE SENSORTECHNOLOGY特点CHARACTERISTIC本安电路设计,可带电热拔插操作专业精选原装进口,兼容红外、电化学、催化、半导体等多种传感器自带温度补偿，出厂精准标定，使用时无需再标定模拟电压/电流和串口同时输出特点,方便客户调试及使用最简化的外围电路,生产简单、操作方便 智能型有机挥发物VOC 气体传感器是专门针对气体探测器生产企业推出的新型智能传感器,主要为解决气体探测种类繁多、各品种传感器互不兼容、生产标定复杂、核心器件更换限制等问题。

采用我司生产的智能型气体传感器则只需开发一款产品,即可快速响应客户对不同气体种类探测的需求,且生产过程简化,无需重新标定,大幅度降低企业的研发成本、生产成本,产品品质也立即提升到国际一流水准。

该传感器操作方便、测量准确、工作可靠，适用于工业现场或实验室测量不同的要求。

传感器具有电压和串口同时输出特点，方便客户调试及使用。

有机挥发物VOC 工业现场：环境监测：科研安防：石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间污水治理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气学校科研、楼宇建设、消防报警、危险场所安全防护、航空航天（无人机)、军用设应用市场MARKET全国体积最小的一款模组可以与电脑连接通讯,自行标定校准更换时无需校准自带零点微调功能检测种类齐全,功耗低,可锂电池供电站、地下燃气管道检修、室内空气质量检测、环境监测(大气监测）备监测、烟草公司等技术参数TECHNICAL PARAMETERS选型注意事项ATTENTION传感器的选型是很重要的,如果传感器的选型和使用场地不匹配的情况会导致很多情况发生,，气体检测环境下的温度、湿度、气压情况是否在传感器的正常检测范围下，否则需要气体检测环境下的浓度是否在传感器的检测正常范围之下，否则要选用更高量程的传感器；选择气体传感器时，你需要的量程和分辨率是否满足你所需的要求；所以选用传感器时必须要注意以下几点:在前端安装预处理系统，传感器才能正常使用；模块结构MODULESTRUCTURE接线示意图WIRING DIAGRAM引脚定义PINDEFINITION引脚名称说 明1234567定位VCC GND VOUT RXD TXD RDE定位针脚(不允许接地,请悬空)+5V /+24V 电源输入地电压/电流信号输出串口脚(传感器串口接收脚)串口脚(传感器串口发送脚)串口输出控制脚(接485置低发送)BOTTOM VIEW7NE SIDEVIEW 31mm4NE SIDE VIEW4NE TOP VIEW7NE TOP VIEW。

红外甲烷传感器红外甲烷传感器特点：★整机体积小,重量轻★专业精选进口传感器，可以搭载电化学，催化燃烧，红外原理，热导原理等传感器。

★高精度,高分辨率,响应迅速快.★本安电路设计，可带电热拔插操作。

★数据恢复功能，免去误操作引起的后顾之忧.★自动温湿度补偿功能，出厂精准标定，无须再使用标定。

.★模拟电压或电流和串口同事输出，方便客户调试和使用。

★最精密的电路设计和制造工艺，生产复杂，使用简单。

★可与电脑连接通讯，自行标定校准。

★自带零点微调功能，方便选定参照数据。

★低功耗产品，可异动电源供电可大量用于分析仪仪器，大气，环境无人机监测。

红外甲烷传感器结构尺寸图：红外甲烷传感器直视图和PIN 脚定义图红外甲烷传感器工作电压DC5V±1%/DC24±1%波特率9600测量气体甲烷CH4气体检测原理红外NDIR 采样精度±2%F.S 响应时间<30S重复性±1%F.S 工作湿度0-95%RH，(无冷凝)工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间30S 工作电流≤50mA 工作气压86kpa-106kpa安装方式8脚拔插式质保期1年输出接口8pin 外壳材质铝合金使用寿命2年外型尺寸(引脚除外)33.5X3121.5X31测量范围详见选型表输出信号TTL(标配)0.4-2.0VDC(常规)定制RS485/4-20mA红外甲烷传感器串口和电压采集连接定义图:红外甲烷传感器I2C 连接定义图:引脚名称说明1+5V 电源接入PIN 脚2EN Rs485(3.3V),可接MCU Tx 3Rx/A 串口RX(3.3V),可接MCU Rx 5Scl I2C,Scl(3.3v)引脚6SDA I2C(3.3V)引脚7GND 电源GND 引脚8VOUT电压输出，0-5V/0.4-2.0V红外甲烷传感器RS485连接定义图:红外甲烷传感器交叉干扰系数高精度的传感器检测原理决定了它有良好的一致性，重复性，温湿度补偿等特性，但也不能忽略被检测气体之间的交叉干扰，为了达到很好的检测精准度，须考虑以下气体对该检测气体的干扰系数。

Honeywell S系列气体传感器使用指南Honeywell S系列气体传感器使用1. CLE三电极电化学传感器对于三电极电化学传感器，每一个电极都有特殊的用途：感应电极（S），用来氧化或还原气体，并产生与该气体浓度成比例的电流。

参考电极（R），用来稳定感应电极电动势。

对于没有偏压的传感器，感应电极电动势必须与参考电极电动势保持一致。

对于有偏压的传感器，感应电极电动势相对参考电极电动势有一定程度的偏离。

对电极（C），用来还原或氧化感应电极上被氧化或还原的物种，与感应电极一起形成电化学电路。

对电极的电动势允许随着气体浓度的增加而漂移。

对于三电极传感器，其电势是感应电极、参考电极和对电极电势之和。

所有的三电极电化学传感器在推荐的工作气体浓度范围内输出信号与气体浓度成线性关系，可以用下面的公式来计算：输出信号(uA) = 灵敏度(uA/ppm) ×气体浓度(ppm) 对于无偏压的电化学传感器，感应电极和参考电极的电势差应该为零(<15 mV)。

对电极电动势允许漂移并随着感应电流的产生发生极化。

极化的程度取决于时间和气体浓度。

一旦极化电动势达到1.05 V，对电极就不再极化。

这意味着对一个无偏压电化学传感器，其最大理论电池电压是1.05 V。

对于有偏压的电化学传感器，参考电极和对电极电动势跟无偏压的电化学传感器一样，但是其感应电极电动势和参考电极电动势之差大于零。

推荐的偏压设置为：ETO: +300 mV;NH3: +300 mVNO: +300 mV;HCl: +200 mV;O2: -600 mV.因此，对于有偏压的电化学传感器，其最大理论电池电压是1.35 V。

实际上，在有偏压操作的电化学传感器上，其电池电压一般小于1.2 V。

为了保证Honeywell S系列电化学传感器能正常工作，必须给传感器一个合适的电路。

不论对于无偏压还是有偏压的电化学传感器，感应电极上被氧化的气体，如CO，H2S, PH3, ETO和HCN，其输出信号值是正值，相反的，感应电极上被还原的气体，如NO2和Cl2等，其输出信号值为负值。

1：产品结构和基本原理电化学一氧化碳气体传感器结构采用密闭式设计，由电极、过滤器、透气膜、电解液、电极引出线（管脚）、壳体等部分组成。

详见下图。

透气孔壳体过滤器工作电极透气膜电解液对电极参比电极管脚电化学一氧化碳气体传感器结构示意图一氧化碳气体传感器与报警器配套使用，是报警器中的核心检测元件，它是以定电位电解为基本原理。

当一氧化碳扩散到气体传感器时，其输出端产生电流输出，提供给报警器中的采样电路，起着将化学能转化为电能的作用。

当气体浓度发生变化时，气体传感器的输出电流也随之成正比变化，经报警器的中间电路转换放大输出，以驱动不同的执行装置，完成声、光和电等检测与报警功能。

如上图所示，当一氧化碳气体通过外壳上的气孔经透气膜扩散到工作电极表面上时，在工作电极的催化作用下，一氧化碳气体在工作电极上发生氧化。

其化学反应式为：CO+H2O→CO2+2H++2e-在工作电极上发生氧化反应产生的H+离子和电子，通过电解液转移到与工作电极保持一定间隔的对电极上，与水中的氧发生还原反应。

其化学反应式为：1/2 O2+2H++2e-→H2O因此，传感器内部就发生了氧化-还原的可逆反应。

其化学反应式为：2CO+2O 2CO2这个氧化-还原的可逆反应在工作电极与对电极之间始终发生着，并在电极间产生电位差。

但是由于在两个电极上发生的反应都会使电极极化，这使得极间电位难以维持恒定，因而也限制了对一氧化碳浓度可检测的范围。

为了维持极间电位的恒定，我们加入了一个参比电极。

在三电极电化学气体传感器中，其输出端所反应出的是参比电极和工作电极之间的电位变化,由于参比电极不参与氧化或还原反应，因此它可以使极间的电位维持恒定（即恒电位），此时电位的变化就同一氧化碳浓度的变化直接有关。

当气体传感器产生输出电流时，其大小与气体的浓度成正比。

通过电极引出线用外部电路测量传感器输出电流的大小，便可检测出一氧化碳的浓度，并且有很宽的线性测量范围。

这样，在气体传感器上外接信号采集电路和相应的转换和输出电路，就能够对一氧化碳气体实现检测和监控。

MQ-7 一氧化碳气体检测用半导体气敏元件MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

采用高低温循环检测方式低温（1.5V 加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V 加热）清洗低温时吸附的杂散气体。

使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。

MQ-7气体传感器对一氧化碳的灵敏度高，这种传感器可检测多种含一氧化碳的气体，是一款适合多种应用的低成本传感器。

特点 元件外形结构 *对一氧化碳气体有良好的灵敏度 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用一氧化碳气体报警器 *便携式气体检测器技术指标基本测试回路上图是传感器的基本测试电路。

该传感器需要施加2个电 压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传 感器提供特定的工作温度。

V C 则是用于测定与传感器串联 的负载电阻（R L ）上的电压（V RL ）。

这种传感器具有轻微的 极性， V C 需用直流电源。

在满足传感器电性能要求的前提 下，V C 和V H 可以共用同一个电源电路。

为更好利用传感器的 性能，需要选择恰当的RL 值。

敏感体功耗（Ps ）值可用计算下式：Ps=Vc 2×Rs/(Rs+R L )2产品型号 MQ-7产品类型 半导体气敏元件标准封装 塑封检测气体 一氧化碳检测浓度 10-1000ppmCO 标准电路条件回路电压 V c ≤10V DC加热电压 V H 5.0V±0.2V ACorDC （高） 1.5V ±0.1V ACorDC （低）加热时间 T L 60±1S （高）90±1S （低）负载电阻R L 可调标准测试条件下元件特性 加热电阻 R H 31Ω±3Ω（室温）加热功耗 P H ≤350mW敏感体表面电阻 R s 2K Ω-20K Ω(in100ppmCO) 灵敏度 S Rs(in air)/Rs(100ppmCO)≥5浓度斜率α≤0.6(R 300ppm /R 100ppm CO) 标准测试条件温度、湿度 20℃±2℃；65%±5%RH 标准测试电路 Vc:5.0V±0.1V ； V H （高）: 5.0V±0.1V ； V H（低）: 1.5V±0.1V 预热时间不少于48小时VcV HGNDR LV RL传感器电阻（Rs），可用下式计算： Rs=(Vc/V RL-1)×R LSO9001认证企业灵敏度特性 温/湿度的影响图1是传感器典型的灵敏度特性曲线。

产品说明书半导体气敏元件系列MQ-5 可燃气体检测用半导体气敏元件MQ-5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。

使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。

MQ-5气体传感器对丁烷、丙烷、甲烷的灵敏度高，对甲烷和丙烷可较好的兼顾。

这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。

特点 元件外形结构 *在较宽的浓度范围内对可燃气体有良好的灵敏度 *对丁烷、丙烷、甲烷的灵敏度较高 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用可燃气体报警器 *便携式气体检测器技术指标基本测试回路说明：上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感器提供特定的工作温度。

V RL 是传感器串联的负载电阻（RL ）上的电压。

V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

注：输出电压（Vs ）是指在测试气氛中的V RLVcV H GND R L V RL灵敏度特性 温/湿度的影响图1 传感器典型的灵敏度特性曲线 图2 传感器典型的温度、湿度特性曲线图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体 图中纵坐标是传感器的电阻比（Rs/Ro ）。

Rs 表示在含 浓度。

Rs 表示传感器在不同浓度气体中的电阻值，Ro 表 2000ppm 丙烷、不同温/湿度下传感器的电阻值。

Ro 表示 示传感器在洁净空气中的电阻值。

图中所有测试都是在 在2000ppm 丙烷、20℃/55%RH 环境条件下传感器的电阻标准试验条件下完成的。

值。

元件内部构造MQ-5气敏元件的内部构造如图3所示,由微型Al 2O 3陶瓷管、SnO 2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，加热器为气敏元件提供了必要的工作条件。

产品说明书半导体气敏元件系列MQ-7 一氧化碳气体检测用半导体气敏元件MQ-7气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。

采用高低温循环检测方式低温（1.5V 加热）检测一氧化碳，传感器的电导率随空气中一氧化碳气体浓度增加而增大，高温（5.0V 加热）清洗低温时吸附的杂散气体。

使用简单的电路即可将电导率的变化，转换为与该气体浓度相对应的输出信号。

MQ-7气体传感器对一氧化碳的灵敏度高，这种传感器可检测多种含一氧化碳的气体，是一款适合多种应用的低成本传感器。

特点 元件外形结构 *对一氧化碳气体有良好的灵敏度 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用一氧化碳气体报警器 *便携式气体检测器技术指标基本测试回路说明：上图是传感器的基本测试电路。

该传感器需要施加2个电压：加热器电压（V H ）和测试电压（V C ）。

其中 V H 用于为传感器提供特定的工作温度。

V RL 是传感器串联的负载电阻（RL ）上的电压。

V C 是为V RL 提供测试的电压，这种传感器具有轻微的极性，V C 需用直流电源。

在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。

注：输出电压（Vs ）是指在测试气氛中的V RLVcV HGNDR LV RL灵敏度特性 温/湿度的影响图1 传感器典型的灵敏度特性曲线 图2 传感器典型的温度、湿度特性曲线图中纵坐标为传感器的电阻比（Rs/Ro ），横坐标为气体 图中纵坐标是传感器的电阻比（Rs/Ro ）。

Rs 表示在含 浓度。

Rs 表示传感器在不同浓度气体中的电阻值，Ro 表 100ppm 一氧化碳、不同温/湿度下传感器的电阻值。

Ro 示传感器在洁净空气中的电阻值。

图中所有测试都是在 表示在100ppm 一氧化碳、20℃/55%RH 环境条件下传感器 标准试验条件下完成的。

的电阻值。

元件内部构造MQ-7气敏元件的内部构造如图3所示,由微型Al 2O 3陶瓷管、SnO 2敏感层,测量电极和加热器构成的敏感元件固定在塑料或不锈钢制成的腔体内，为了改善传感器的选择性，传感器气室用活性炭过滤层与外界隔开。
