最佳叶尖速比控制

变速恒频风力发电系统最大风能追踪控制发布时间：2021-01-27T02:31:36.116Z 来源：《中国电业》（发电）》2020年第24期作者：王斌[导读] 文以变速恒频风力风电机组为例，对其最大风能追踪的总控制与矢量控制过程进行了分析。

甘肃龙源风力发电有限公司兰州 737000摘要：随着科技进步，社会不断发展，同时伴随着环境污染的严重，不可再生能源的减少，政府开始实行并坚持可持续发展战略，有效利用清洁能源，重点发展对可持续能源的利用，例如风能，水能，太阳能等。

伴随着风力发电的盛行，全面提升风力发电机组的运行可靠性和稳定性成为风力发电技术研究的热点问题，最大风能追踪控制成为研究的重点。

文以变速恒频风力风电机组为例，对其最大风能追踪的总控制与矢量控制过程进行了分析。

关键词：变速恒频；风力发电系统；最大风能追踪控制；可再生能源一、变速恒频风电机组1.1变速恒频风电机组风能已成为电力系统增长最快的绿色能源和全球发展最快的可再生能源。

变速恒频风电作为20世纪逐渐发展起来的全新的发电形式，其最大风能追踪控制成为了现在众多学者研究探讨的重要对象。

同时，在现代，变速恒频风电机组已经成为了主流的风力发电机组。

当风速处于额定风速以下时，对于变速恒频风电机组而言，尽可能的提高能量转换效率是主要的目标，这主要通过发电机转矩的控制，使机组变速运行来实现。

变速恒频风电系统的矢量控制图如图一所示。

目前，变速恒频风电机组作为主流的风力发电机组，风电机组有不同于通常机械系统的特性：风电机组的动力源是不可测的自然风能，其发电系统最大风能追踪控制成为了核心问题，同时也是最难解决的问题，是众多学者讨论研究的热点，也是本文要阐述的核心问题。

图1 变速恒频风电系统的矢量控制图1.1.1简介交流励磁变速恒频发电在风力﹑水力等可再生能源的开发利用中发挥作用巨大，得到了极大的重用，尤其在风力发电中得到了广泛的应用。

与恒速恒频发电技术相比，变速恒频风力发电技术具有显著的优越性，首先极大的提高了风能转换效率，显著降低了由风施加到风力机上的机械应力，减少了能源的损耗；其次通过对发电机输出的有功功率得控制来合理调整电磁转矩与转速，使电机转速改变，从而在风速变动的情况下确保最佳叶尖速比的恒定，实现了变速下的恒频运行，通过矢量变换控制还能实现输出有功和无功功率的解耦控制，提高电力系统调节的灵活性和动﹑静态稳定性。

摘要风力发电是一种清洁能源，通过对风能的利用有利于优化未来的能源利用模式。

本文介绍了风能转换系统最佳叶尖速比控制算法设计，主要目的是实现风力发电系统的最大功率点跟踪。

论文的开始介绍了国内外风力发电的概况，为本文奠定了写作背景。

接着文章阐述了风力发电系统的基本原理，着重介绍了风力机的结构与组成和贝茨理论，这是本文的基础。

紧接着，文章分析了最大功率点跟踪控制算法的基本原理，以及最佳叶尖速比控制的特点，为控制系统的设计做好了准备。

然后针对最佳叶尖速比控制定步长算法的特点，设计出了相应的控制算法和PI控制器，通过选取合适的PI参数，得到了较为理想的追踪效果，从而实现控制所要求的目标。

最后就是本文的重点，Matlab环境下的仿真。

首先我建立了风力发电系统的仿真模型，然后在Matlab环境下实现了最佳叶尖速比控制算法并对控制算法仿真结果进行了分析。

总之，通过分别对风力发电系统的设计和仿真，实现了对风能转换系统最佳叶尖速比控制算法设计。

关键词：风能转换系统；叶尖速比；最大功率点跟踪；PI控制器AbstractWind power is a kind of clean energy, through use of wind energy is beneficial to optimize the mode of energy use in the future. This paper introduces the wind energy conversion system optimal tip speed ratio control algorithm is designed, main purpose is to achieve maximum power point tracking of wind power system .The beginning of the paper introduces the general situation of wind power at home and abroad, laid the writing background for this article. Then the article expounds the basic principle of wind power generation system, emphatically introduces the structure and composition and Bates theory of wind turbine, which is the basis of this article. Then, this paper analyzes the basic principle of the maximum power point tracking control algorithm, and the characteristics of the optimal tip speed ratio control, ready for the design of control system. Then aiming at optimal tip speed ratio control characteristics of fixed step length algorithm, designed the corresponding control algorithm and PI controller, by choosing the right PI parameters, obtained the ideal track effect, so as to realize the goal of control required. The last is the focus of this article, the simulation of Matlab environment. First, I established the simulation model of wind power system, and then realized in Matlab environment the optimal tip speed ratio control algorithm and the control algorithm simulation results are analyzed.In a word, through the design and simulation of wind power generation system, implements the optimal tip speed ratio control algorithm design of wind energy conversion system.Key words:wind energy conversion system;tip-speed ratio;the maximum power point tracking; PI controller目录1 绪论 (1)1.1 引言 (1)1.2 研究的目的和意义 (1)1.3 世界风力发电发展概况 (1)1.3.1 世界风力发电装机容量迅速扩大 (1)1.3.2 风力发电机组的单机容量不断增大 (2)1.3.3 风力发电的经济性日益提高 (2)1.4 我国风力发电发展概况 (2)1.4.1 我国风电利用的特点 (2)1.4.2 我国风电的发展与现状 (3)2 风力发电系统的基本原理 (5)2.1 风力发电机的结构与组成 (5)2.1.1 风力发电机的分类 (5)2.1.2 水平轴风力发电机的结构 (5)2.2 风力发电的基本原理 (8)2.2.1 贝茨（Betz）理论 (8)2.2.2 风力发电机的特性系数 (10)2.3 本章小结 (11)3 最大功率点跟踪算法的基本原理 (12)3.1 最大功率点跟踪算法 (12)3.1.1 风力发电系统的运行区域 (12)3.1.2 最大风能捕获原理 (12)3.2 最佳叶尖速比控制的特点 (14)3.3 本章小结 (14)4 基于叶尖速比PI控制的风力发电系统仿真 (15)4.1 风力发电系统的仿真模型 (15)4.1.1 风速模型的建立 (15)4.1.2 风力发电系统的模型 (16)4.1.3 输出功率追踪控制模型的建立 (17)4.1.3 追踪仿真 (18)4.2 本章小结 (20)5 结束语 (21)参考文献 (22)致谢 (23)1 绪论1.1 引言能源、环境是当今人类生存和发展所要解决的紧迫问题。

垂直轴风力机叶尖速比垂直轴风力机（Vertical Axis Wind Turbine，简称VAWT）是一种以垂直方向旋转的风力发电装置。

与传统的水平轴风力机相比，垂直轴风力机具有独特的优势，其中之一便是叶尖速比的概念。

什么是叶尖速比呢？简单来说，叶尖速比是垂直轴风力机叶片尖端速度与风速之比。

这一参数对于风力机的性能和发电效率影响重大。

因此，研究和优化叶尖速比成为垂直轴风力机领域的热门话题。

首先，我们来看一下叶尖速比的作用。

叶尖速比可以告诉我们风力机的叶片在不同风速下的运行状态。

较高的叶尖速比可以提高风力机的发电效率，因为这意味着叶片能够更好地抓住风能。

而较低的叶尖速比可能导致能量损失，影响风力机的性能。

其次，了解叶尖速比的影响因素也非常重要。

风速是影响叶尖速比的关键因素之一。

当风速增加时，叶尖速比也会相应增加。

另外，叶片的设计和形状也会影响叶尖速比。

优化叶片的形状可以改变叶尖速比的大小，进而提高风力机的性能。

进一步地，如何优化叶尖速比也是一个需要探讨的问题。

在设计风力机时，可以采用不同的叶片数目和叶片形状来实现叶尖速比的优化。

研究表明，在一定范围内增加叶片数目可以提高叶尖速比。

此外，还可以通过调整叶片的扭矩和倾斜角度等参数，进一步优化叶尖速比并提高风力机的发电效率。

最后，要注意的是，优化叶尖速比不仅仅是一个科学问题，也需要考虑实际应用的可行性。

在设计垂直轴风力机时，必须综合考虑风况、用电需求等因素，以实现最佳的发电效果。

因此，需要进行大量的实验研究和理论分析，以寻找最适合不同应用场景的叶尖速比。

总之，叶尖速比是垂直轴风力机领域的重要参数之一。

了解叶尖速比的概念和影响因素，研究和优化叶尖速比对于提高风力机的性能和发电效率至关重要。

在未来的发展中，我们应该进一步深入研究叶尖速比，并通过实验和理论分析来不断优化这一参数，以实现更高效、可靠的垂直轴风力发电系统。

风力发电机组控制策略优化分析王剑彬;付小林;孔朝志【摘要】针对李汉梁风电场有功出力不佳的情况,根据风电场实际工况,对影响风力发电机组功率曲线的相关因素——风速及空气密度进行了修正.修正后的功率曲线测试结果表明:在4～18 m/s风速范围内,实际功率曲线都能很好地跟踪到理论功率曲线.之后对全场风机控制策略进行优化,在额定风速以下,动态调整最优模态增益值；额定风速以上,将控制方式改为恒功率控制.从优化前、后的测试结果可以看出,全场发电量同比增加约8％,解决了在额定风速以上风电机组不能满发的问题.【期刊名称】《内蒙古电力技术》【年(卷),期】2013(031)004【总页数】4页(P47-50)【关键词】风力发电机组;功率曲线;参数修正;风速;空气密度;控制策略【作者】王剑彬;付小林;孔朝志【作者单位】华能呼和浩特风力发电有限公司,内蒙古呼和浩特010020;成都阜特科技股份有限公司,四川成都611731;成都阜特科技股份有限公司,四川成都611731【正文语种】中文【中图分类】TM6141 问题的提出华能呼和浩特风力发电有限公司武川李汉梁风电场一、二期风电项目总装机容量为99 MW，共安装了66台单机容量为1.5 MW风力发电机组，选用的是东方汽轮机有限公司生产的FD77B-1500型风电机组，并配备有成都阜特科技股份有限公司提供的FA001-FD型主控系统。

该风电项目首台风电机组于2009-11-08并网风电，截至2010年2月，所有机组均通过了240 h试运行。

但是，直到2010年年底，机组实际运行功率曲线仍未能达到设计功率曲线要求。

在平均风速为13 m/s时，风电场有功出力最高只能达到84 MW，且波动较大，对风电场发电量产生了较大影响。

李汉梁风电场地处阴山山脉北麓，属丘陵型地区风电场，气候条件相对比较特殊，主风向为西风和西北风，地形特点为南高北低。

因此，本文根据李汉梁风电场的实际风况条件，进行功率曲线测试，并调整风电机组控制策略，以达到提高风电场风电机组有功出力的目的。

独立运行风电机组的最佳叶尖速比控制文 摘：介绍了采用抓极无刷自励发电机的5KW 风电机组的性能特点，采用最佳叶速比控制和稳压控制相结合的控制方法，使风力机在额定风速以下及蓄电池没有充满时按最佳效率运行。

当蓄电池接近充满时，控制风电系统稳压运行，保证蓄电池安全可靠充电。

该风电机组及其控制已实际应用。

1、风机特性大风时通过离心力控制限速弹簧调节叶片角度限制风轮转速风力机的参数：额定功率、启动风速、额定风速、风轮直径、风轮额定转速、齿轮箱增速比、蓄电池标称电压。

风机发电的电气特点：1.1若发电机为异步发电机，其结构简单，控制方便，但需加电容器励磁。

发电机输出的三相交流电压为线电压380V ，要给120V 标称电压的蓄电池组供电，需加变压器降压后，再经整流器整流成直流输出，供蓄电池充电。

整个发电系统环节多，降低了总的运行效率。

1.2原机组采用异步发电机基本恒速运行，在大多数风速情况下不是运行在最佳效率状态。

1.3原风电机组当蓄电池电压达到设定的最高充电电压值时，切断发电机的输出，这一方面使叶片和风轮在切断瞬间承受很大的冲击，容易损坏机组；另一方面在断开发电机输出时蓄电池不一定充满，充电电源已经断开，这样就使蓄电池经常处于充不满状态，缩短其使用寿命。

二、改进后风力发电机2.1风力机最佳运行原理一台风轮半径为R 的风力机，在风速V 下运行时，它所产生的机械功率Pm 为式中p 为空气密度，3V 2A ρ为单位时间穿过风轮扫掠面积的风的能量；Cp 称为风力机的功率系数，实质上也就是风力机将风能转换为机械能的效率。

对于已经设计定型的风力机，Cp 是风轮叶尖线速度与风速之比λ的函数。

λ通常称为叶尖速比。

Cp 与λ的关系曲线是风力机的基本性能之一，且只有λ为某一特定值λm 时，Cp 达到其最大值Cpmax ，所以λm 称为最佳叶尖速比。

为了使风力机产生最大的机械功率，应使Cp 达到其最大值Cpmax 不变，为此，当风速变化时就必须使风力机的转速随风速正比变化，并保持一个恒定的最佳叶尖速比，即：在此条件下，风力机输出最大机械效率，并与风速的三次方成正比，即也即与转速的三次方成正比。

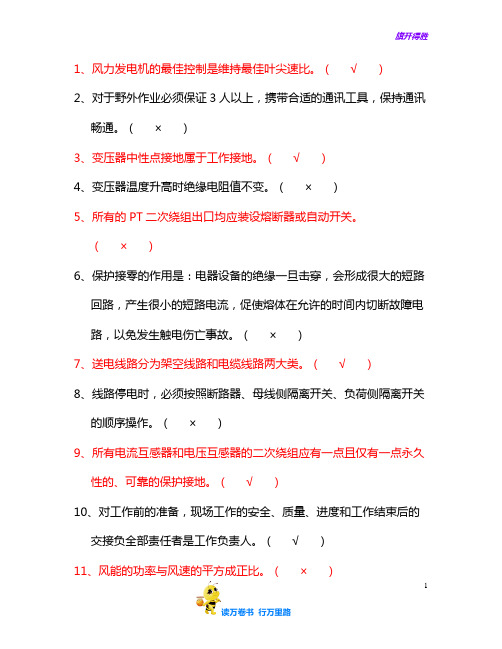

1、风力发电机的最佳控制是维持最佳叶尖速比。
