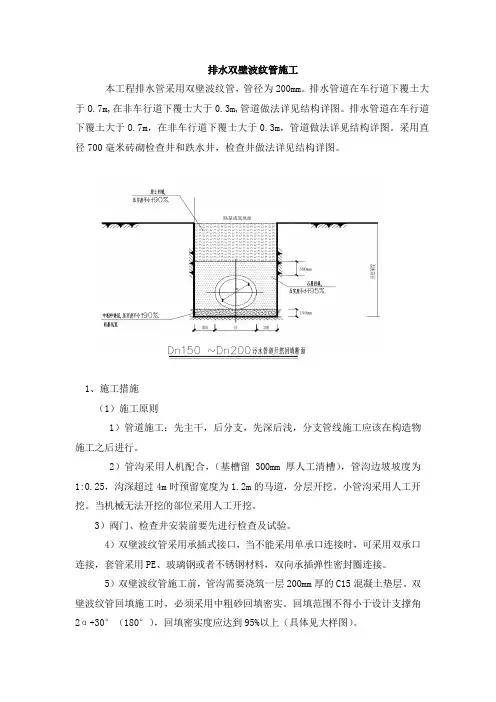

排水双壁波纹管施工本工程排水管采用双壁波纹管，管径为200mm。
排水管道在车行道下覆土大于O.7m,在非车行道下覆士大于0.3m,管道做法详见结构详图。
排水管道在车行道下覆土大于O.7m，在非车行道下覆士大于0.3m，管道做法详见结构详图。
采用直径700毫米砖砌检查井和跌水井，检查井做法详见结构详图。
1、施工措施（1）施工原则1）管道施工：先主干，后分支，先深后浅，分支管线施工应该在构造物施工之后进行。
2）管沟采用人机配合，（基槽留300mm厚人工清槽），管沟边坡坡度为1:0.25，沟深超过4m时预留宽度为1.2m的马道，分层开挖。
小管沟采用人工开挖。
当机械无法开挖的部位采用人工开挖。
3）阀门、检查井安装前要先进行检查及试验。
4）双壁波纹管采用承插式接口，当不能采用单承口连接时，可采用双承口连接，套管采用PE、玻璃钢或者不锈钢材料，双向承插弹性密封圈连接。
5）双壁波纹管施工前，管沟需要浇筑一层200mm厚的C15混凝土垫层。
双壁波纹管回填施工时，必须采用中粗砂回填密实。
回填范围不得小于设计支撑角2α+30°（180°），回填密实度应达到95%以上（具体见大样图）。
6）双壁波纹管与检查井的连接可以采用刚性连接或者柔性连接。
刚性连接：检查井砌筑时，井壁内预埋管件或者短管，承口向外，便于插口连接。
采用这种连接方式时，水泥砂浆应饱满。
柔性连接：在检查井上安放带有承口的预制混凝土圈梁，圈梁内径与管插口外留有一定间隙，使管端的橡胶圈与圈梁相接后允许产生一定的转角，以适应检查井与管道间的不均匀沉降和变形要求。
（2）施工流程施工准备→定位测梁→管沟、井室开挖→井室施工→管沟、井室检查→管道施工→管道系统试验→回填土。
（3）检验计划施工前，实验人员要对材料进行质量、强度检查，对沟槽进行压实度检查；施工时要检查焊缝焊接、管道的走向，标高和坡度。
管道安装后要进行密实性试验，回填后进行压实度试验。
当采用供应商提供的管材时，应将供应商的管材名称、规格、单价、检试验报告等资料报业主批复。
双壁波纹管施工方案1 (1)双壁波纹管是一种用于土建工程中的管道材料，具有较好的柔韧性和耐压性能，在建筑、排水、给水等领域有着广泛的应用。
而双壁波纹管的施工方案对于管道的质量和工程进度具有至关重要的影响。
本文将介绍双壁波纹管的施工方案1，旨在为相关施工人员提供一些参考和指导。
施工准备工作在进行双壁波纹管的施工前，首先需要进行一些准备工作，以确保施工的顺利进行。
具体包括：•现场勘察：对施工现场进行详细的勘察，了解地形、地质条件等情况，为后续的施工提供参考。
•材料准备：准备好所需的双壁波纹管、连接件、胶水等材料，并对其进行检查，确保质量合格。
•施工人员培训：对参与施工的人员进行必要的培训，了解双壁波纹管的特点和施工要求。
施工步骤1. 探测地下管线在进行挖掘工作之前，需要通过相关设备对地下的管线进行探测，以避免损坏已有的管道系统。
2. 挖掘沟槽根据设计要求，在地面上进行挖掘，形成管道的安装沟槽，保证沟槽的平整和坡度的正确。
3. 安装双壁波纹管将准备好的双壁波纹管按照设计要求逐段安装到挖掘好的沟槽中，连接件采用专用的连接方式，确保连接牢固。
4. 调整管道位置在安装完成后，需要对管道进行位置调整，保证管道的坡度和水平度符合设计要求。
5. 固定管道使用支撑架或其他固定设施对管道进行固定，防止随意移动或变形。
6. 封堵管道在管道安装完毕后，对管道两端进行封堵处理，以保证管道内部不受到杂物或污染物的进入。
施工注意事项在进行双壁波纹管的施工过程中，需要注意以下几点：1.安全第一：施工人员需要严格遵守安全操作规程，穿戴好安全防护用具，确保施工过程中的安全。
2.质量控制：施工人员需要认真检查管道材料的质量，保证连接处的密封性，以及管道的安装质量。
3.沟槽排水：在挖掘沟槽的过程中，注意排水，确保沟槽内没有积水，避免对管道安装带来影响。
4.环境保护：施工结束后要及时清理施工现场，处理好剩余材料和垃圾，做好环境保护工作。
结语通过本文的介绍，相信大家对双壁波纹管的施工方案1有了更深入的了解。

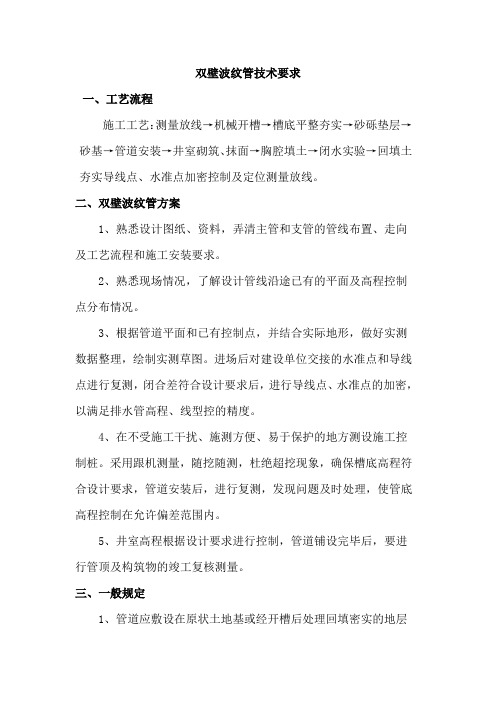

双壁波纹管技术要求一、工艺流程施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水实验→回填土夯实导线点、水准点加密控制及定位测量放线。
二、双壁波纹管方案1、熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
2、熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
3、根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，以满足排水管高程、线型控的精度。
4、在不受施工干扰、施测方便、易于保护的地方测设施工控制桩。
采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。
5、井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
三、一般规定1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7m。
2、排水管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。
四、管道进场检验1、管道运到现场，可采用目测法，对管道是否有损伤进行检查，并做好记录与验收手续，同时按要求见证取样送检。
2、如发现管道损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。
五、沟槽开挖及基础处理1、熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
2、沟槽槽底净宽度，宜按管外径加0.4m～1.0m确定，以便于人工在槽底作业为宜。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
双壁波纹管施工要求规范1.设计和准备在进行双壁波纹管施工之前，需要进行详细的设计和准备工作。
确定管道的走向和施工方法，并进行必要的土壤勘察和承载力评估。
对于需要穿越道路、河流或其他障碍物的情况，还需获得相关的许可证和协议。
2.材料和设备施工前需要检查双壁波纹管的材料和设备。
确保双壁波纹管符合相关标准，并在施工现场进行验收。
检查管道的长度、直径和连接件等是否符合设计要求。
同时，还需检查所使用的挖掘机、压接机和抽水泵等设备是否正常工作。
3.施工过程3.1开挖在开始施工之前，需要进行规范的开挖工作。
根据设计要求确定开挖的深度和宽度，并保持均匀平整的底床。
应避免在开挖过程中破坏周围的管线或其他地下设施。
如果需要，在施工现场设置合理的挡土墙和防护措施。
3.2安装双壁波纹管的安装一般采用直线和弯曲两种方式。
在直线段的安装中，需要将双壁波纹管完全安装到底床上，并采取适当的支撑和固定措施。
在弯曲段的安装中，需要在弯曲处进行必要的切割和加固，以保证管道的强度和导水性能。
3.3连接3.4覆土在双壁波纹管安装完成后，需要逐步进行覆土和均压处理。
应根据设计要求确定覆土的类型、厚度和均匀性。
在进行覆土过程中，需要注意避免破坏管道的保护层和密封性。
同时，还需对覆土层进行必要的压实措施，以保证管道的稳定性和防水性能。
4.后续工作施工完成后，需要进行必要的测试、验收和记录工作。
包括进行压力测试、渗透测试和管道标识等。
同时，还需编制详细的施工图纸和档案，以备将来的维护和管理。
总结起来，双壁波纹管的施工要求规范包括设计和准备、材料和设备、施工过程和后续工作等方面。
只有按照规范进行施工，才能保证双壁波纹管系统的质量和可靠性。

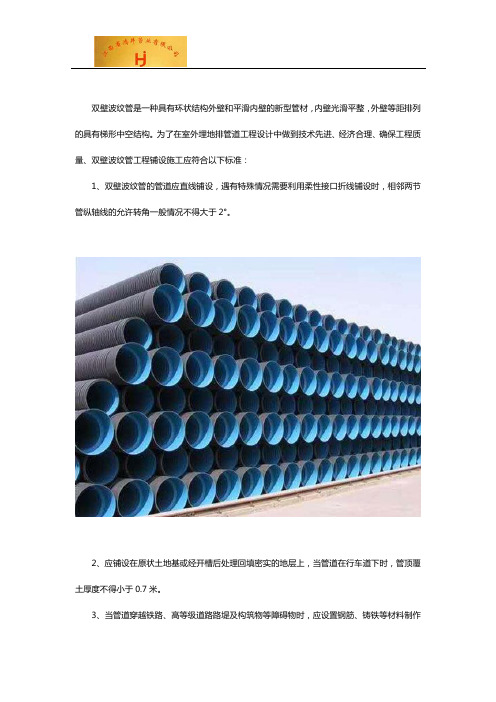

双壁波纹管是一种具有环状结构外壁和平滑内壁的新型管材，内壁光滑平整，外壁等距排列的具有梯形中空结构。
为了在室外埋地排管道工程设计中做到技术先进、经济合理、确保工程质量、双壁波纹管工程铺设施工应符合以下标准：
1、双壁波纹管的管道应直线铺设，遇有特殊情况需要利用柔性接口折线铺设时，相邻两节管纵轴线的允许转角一般情况不得大于2°。
2、应铺设在原状土地基或经开槽后处理回填密实的地层上，当管道在行车道下时，管顶覆土厚度不得小于0.7米。
3、当管道穿越铁路、高等级道路路堤及构筑物等障碍物时，应设置钢筋、铸铁等材料制作
的保护套管，套管内径应大于波纹管外径200mm以上，套管设计应按路堤的有关规定执行。
4、地下水位高于开挖沟槽槽底高程的地区，施工时应采取降低地下水位的措施，防止沟槽失稳，地下水位降至槽底最低点0.3m－0.5ｍ方可进行管道安装，安装回填全过程，槽底不得有积水或泡槽受冻。
双壁波纹管有着很广泛的应用领域，例如矿场、工业、建筑工程等等。
在选择双壁波纹管的类型时，要根据技术要求和产业资源及城市规划等条件的不同来选择，此外，双壁波纹管在国外也受到了人们的欢迎，在排水排污等方面效果非常好。
HDPE双壁波纹管一种好的管道，不只应具有杰出的经济性，并且应具备接口安稳牢靠、资料抗冲击、抗开裂、耐老化、耐腐蚀等一系列优点，是国家扶持的开展项目。
鸿井管业有限公司以管道制品研发、生产、销售为一体。
管道制品有市政排水、排污、给水、民用、电力管等海绵城市城市综合管廊产品，目前拥有进口大型生产线10余条，各类检测设备与系统配套设备齐全。
双壁波纹排水管施工方案及施工工艺方法
一、施工方案：
1.基础准备：根据设计要求，进行基础开挖和处理，确保基础平整、牢固。
2.管道敷设：将双壁波纹排水管沿规划好的管道线路进行敷设，注意管道的坡度和弯头的设置。
3.管道连接：使用专用的双壁波纹管连接件进行管道的连接，确保连接紧密、密封可靠。
4.填土回填：在管道敷设和连接完成后，进行填土回填，分层进行夯实，确保排水管的稳定。
二、施工工艺方法：
1.测量管道坡度：根据设计要求，测量管道的起点和终点高程，计算出管道的坡度，确保排水畅通。
2.开挖基础：根据设计要求，开挖基础，确保基础的宽度和深度符合要求。
3.处理基础：基础开挖后，进行基础处理，清除杂物和软弱土层，确保基础平整、牢固。
4.管道敷设：根据设计要求，将双壁波纹排水管逐段敷设在基础上，注意管道的对齐和坡度。
5.管道连接：在管道敷设过程中，通过专用的双壁波纹管连接件进行管道的连接，确保连接的紧密和密封的可靠。
6.回填夯实：管道敷设和连接完成后，进行填土回填，分层进行夯实，确保管道的稳定。
7.振捣夯实：在回填完成后，使用振捣机对填土进行振捣夯实，以提
高填土的密实度和稳定性。
8.检查验收：施工完成后，对双壁波纹排水管进行检查验收，确保施
工质量符合要求。
以上是双壁波纹排水管的施工方案及施工工艺方法，通过科学合理的
施工方法，能够确保双壁波纹排水管的质量和使用寿命。
在实际施工中，
还应根据具体情况进行调整和优化，并严格按照规范要求进行施工。
UPVC双壁波纹管施工方案1.施工准备：-根据设计要求，确定管道的走向、高差、坡度等。
-准备好所需的工具和材料，包括UPVC双壁波纹管、管件、胶粘剂、切割工具、尺子、水平仪等。
-清理施工现场，确保平整无杂物。
2.施工步骤：-根据设计要求，在地面上标出管道走向，并测量高差和坡度。
-根据测量结果，在地面上打标记，确定管道的位置。
-利用切割工具，根据需要将UPVC双壁波纹管切割成所需长度，并确保切口平整光滑。
-在管道末端涂抹一层胶粘剂，并将管件插入其中，确保完全密封。
-插入管道时，要按照设计要求保持一定的坡度，以便排水顺畅。
-在每个连接处涂抹一层胶粘剂，并将管件插入其中，确保连接牢固且完全密封。
-在管道的每个转角处使用连接件，以确保管道的转弯平滑。
3.质量控制：-在施工过程中，要确保管道连接处的胶粘剂涂抹均匀，并确保连接紧密，以防止漏水。
-使用水平仪检查管道的坡度是否符合设计要求，以确保排水顺畅。
-在施工完成后，对管道进行压力测试，以确保管道系统的完整性和耐压能力。
-对施工过程中出现的问题及时进行处理，确保管道系统的质量。
4.安全措施：-在施工现场设置警示标志，提醒周围人员注意安全。
-工人必须佩戴防护设备，包括手套、安全帽、护目镜等。
-在施工期间，要注意防止机械损伤和人员受伤，避免发生意外事故。
UPVC双壁波纹管施工方案主要包括施工准备、施工步骤、质量控制和安全措施。
正确的施工方法可以确保管道系统的完整性和耐用性。
施工过程中要严格按照设计要求进行施工，并对管道连接处进行质量控制和压力测试，以确保管道系统的质量。
同时，要注重施工现场的安全，避免发生意外事故。
双壁波纹管施工方法和技术措施概述双壁波纹管是一种用于市政建设的高性能管材，其具有较高的强度和耐久性，在城市排水、供水、通风和电力等领域有着广泛的应用。
本文将介绍双壁波纹管的施工方法和技术措施，以保证管道的质量和安全。
施工材料和工具施工双壁波纹管需要以下材料和工具：•双壁波纹管：管道的长度和直径需根据具体需求确定，管道的质量和规格应符合相关标准和要求；•弯头、三通、四通等管件：根据管道设计和布置需要，选用适当的管件；•硬质聚氯乙烯管（PVC管）：用于固定双壁波纹管和夯实管床；•砂浆或混凝土：用于管床的填充和夯实；•手动吊具：用于挂吊管道；•波纹管切割机或锯框：用于管道的切割和修整；•支架、定位器和定位架：用于支撑和定位管道；•排水设施：用于施工场地周围的排水和清理。
施工步骤基础准备在开工前，应对施工现场进行准确的勘察和分析，确定管道布置和深度，制定详细的施工方案。
准备管道在施工前，需要对双壁波纹管进行清洗和检查，确保管道内部无明显污物或损坏。
同时，为了保证管道的安全和质量，应按照设计要求和标准选择合适的管道规格和型号。
管床施工在管道敷设前，需要先夯实管床。
首先需要在挖掘出的沟槽底部铺上50-100厘米厚的砂浆或混凝土，待夯实后再铺上20-30cm的PVC管，用于固定双壁波纹管。
管道敷设将准备好的双壁波纹管安装在管床上，调整其位置并用支架、定位器和定位架进行支撑和定位。
使用手动吊具将管道从沟口中吊起进行悬空铺设。
根据实际需要，可以通过弯头、三通、四通等管件将管道连接或分支。
管道连接将双壁波纹管进行连接，采用橡胶圈式密封或热熔焊接方式，确保连接处的密封性和牢固性。
管道防护为了保护管道免受外部环境的影响，可以对双壁波纹管进行覆盖和填充，如铺设防护层或进一步夯实管床。
同时，应安装排水设施，以避免施工现场积水对管道的影响。
管道检查在完成管道敷设后，应对管道进行检查和试验。
可以采用静水压试验或压力试验等方式，以确保管道的质量和安全。
双壁波纹管的安装步骤及施工要点双壁波纹管是一种常见的建筑材料，广泛应用于给排水系统、通风系统等领域。
它由内层光滑管和外层波纹管组成，具有耐腐蚀、抗压性能好等特点。
正确的安装方法和施工要点对于双壁波纹管的使用寿命和工程质量起到至关重要的作用。
本文将介绍双壁波纹管的安装步骤及施工要点。
一、准备工作在安装双壁波纹管之前，需要进行一些准备工作。
首先，要检查管道图纸，确定管道走向、尺寸等信息，确认安装位置和方向。
其次，准备工具和材料，例如锯、螺丝刀、胶水、螺丝等。
最后，清理安装现场，确保基础平整牢固，没有杂物和污垢。
二、施工步骤1. 安装内层光滑管首先，将内层光滑管按照管道图纸上的要求切割成合适的长度。
然后，在管道连接口涂抹适量的胶水。
将管道插入接口，进行旋转，确保胶水充分涂覆在连接处。
待胶水完全固化后，再进行下一道工序。
2. 安装外层波纹管在安装外层波纹管之前，需要使用锯将波纹管切割成所需长度。
切割时，需注意切割口要平整光滑，且两端垂直平直。
切割完成后，将外层波纹管套入内层管中，确保连接紧密，没有松动或者裂缝。
3. 连接管道在连接管道时，需要使用螺丝将双壁波纹管与其他管道或设备固定连接。
螺丝要均匀分布，适当紧固，避免过紧导致破坏管道结构。
连接处可以使用胶水进行密封，确保连接处无水渗漏。
4. 固定管道在安装双壁波纹管的过程中，需要将其固定在建筑物的墙壁或支架上。
可以使用螺丝将管道固定在支架上，保证管道的稳定性和安全性。
5. 清理和检查完成双壁波纹管的安装后，需要进行清理和检查工作。
清理工作包括将安装现场的杂物清理干净，确保管道表面干净整洁。
检查工作主要包括检查连接处是否紧固，是否存在破损或渗漏等问题。
三、施工要点1. 双壁波纹管的切割要准确，切口要光滑平整，避免出现裂缝或者不平整的情况。
2. 在涂抹胶水时，要均匀涂覆在连接口上，确保胶水适量、均匀分布。
3. 连接管道时，要确保连接紧密，不得出现松动、裂缝或水渗漏的情况。
1总则1.0.1为使双壁波纹管在管道施工过程中实现安全可靠、确保工程质量;特编制本手册..1.0.2本手册适用于硬聚氯乙烯PVC-U和高密度聚乙烯HDPE双壁波纹管材;PVC-U管材管径dn200~500mm;HDPE管材管径dn400~800mm.管材环刚度等级为S1≥4KN/m2和S2≥8KN/ m21.0.3本手册适用于地震区和非地震区室外排水和农田水利工程;工厂企业范围的室外排水工程可参照执行..1.0.4凡遇本手册未涉及的问题或有特殊要求时;应由设计单位另行处理..1.0.5按本手册进行双壁波纹管施工时;应符合国家现行的规范、行业标准及本地区相关规范、规程的有关规定..2管材2、1一般规定2.1.1管材、橡胶圈等材料规格应符合设计要求;具有质量检验部门的产品合格证和产品性能说明书;并应表明产品规格和生产日期..2.1.2承插式接口密封橡胶圈采用氯丁橡胶制成;邵氏硬度为45-55MPa;由管道生产厂按规格配套供应..2、2管材质量2.2.1管材要求外观一致;内壁光滑;管身不得有裂缝;管口不得有破损、裂口、变形等缺陷..2.2.2管材端面应平整;与管中心轴线垂直;轴向不得有明显的弯曲出现..管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定..2.2.3管材耐压强度及刚度应满足设计要求..2.2.4管道接口用橡胶圈性能、尺寸应符合设计要求..橡胶圈外观应光滑平整;不得有气孔、裂缝、卷皱、破损、重皮和接缝现象..2、3装卸、运输和堆放2.3.1管材、管件在装卸、运输和堆放时应避免撞击;严禁抛摔..2.3.2管材成批运输时;承口、插口应分层交错排列;并应捆扎稳固..2.3.3短距离搬运;不得在坚硬不平地面和碎石面层上拖动或滚动..2.3.4管材堆放场地应地面平整;堆放高度不得超过2m;直管部分应有木垫块;垫块宽度应不小于200mm;间距不大于1500mm.堆放时管材承口与插口应间隔整齐排列;并应捆扎稳妥..2.3.5管材堆放中应避免日光曝晒;并保持管间通风..2.3.6橡胶圈应储存在通风良好的库房内;堆放整齐不得受到扭曲损伤..3沟槽3、1一般规定3.1.1沟槽断面形式分为直壁沟槽、开放开挖沟槽和放坡与直壁相结合的复合沟槽三种类型..应根据施工现场环境、槽深、地下水位高低、土质情况、施工设备及季节影响因素选定..3.1.2槽底宽度应根据管道敷设、管两侧回填夯实及沟槽的排水要求确定;一般情况槽底最小宽度可参照下表规定..槽底最小宽度表管径Demm 槽底宽度Bmm150＜De≤300≥De+400450≤De≤800≥De+600注：有支撑沟槽的支撑宽度未计入内3、2 沟槽开挖3.2.1 沟槽开挖时;应保证沟槽两侧土体稳定;以确保“管－土共同作用”条件..3.2.2 沟槽开挖时;应严格控制槽底高程;不得超挖或扰动基面..3.2.3 沟槽开挖时应做好排水措施;防止槽底受水浸泡..1 管道基础4.0.1 管道基础采用垫层基础;其厚度应按设计要求..一般土质较好地段;槽底只需铺一层砂垫层;其厚度为0.1m;对软土地基或槽底位于地下水位以下时;可采用150mm厚、颗粒尺寸为5－40mm的碎石或砾石砂铺筑;其上用50mm厚黄砂中粗垫层整平;基础宽度与槽底同宽..4.0.2 基础应夯实紧密;表面平整..管道基础的接口部位应予留凹槽以便接口操作..接口完成后;随即有相同材料填筑密实..2 管道安装5、1 管道安装5.1.1 待用的管材应按产品标准逐支进行质量检验;不符合标准不得使用;并应做好记号;另行处理..5.1.2 管材现场应由人工搬运;搬运时应轻抬轻放..5.1.3 下管前;凡规定须进行管道变形检测的断面的管材;应预先量出该断面管道的实际直径;并做出记号..5.1.4 下管可用人工或起重机吊装进行..人工下管时;由地面人员将管材传递给沟槽内施工人员；对放坡开挖的沟槽也可用非金属绳索系住管身两端;保持管身平衡均匀溜放至沟槽内;严禁将管材由槽顶边滚入槽内；起重机下管吊装时;应用非金属绳索扣系住;不得串心吊装..5.1.5 管材应将插口顺水流方向;承口逆水流方向安装;安装应由下游往上游进行..5.2 橡胶圈接口5.2.1 接口前;应先检查橡胶圈是否配套完好;确认橡胶圈安放位置及插口的插入深度..5.2.2 接口时;先将承口的内壁清理干净;并在承口内壁及插口橡胶圈上涂润滑剂首选硅油;然后将承插口端面的中心轴线对齐..5.2.3 接口方法按下述程序进行：De400mm以下管道;先由一人用棉纱绳吊住被安装管道的插口;另一人用长撬棒斜插入基础;并抵住该管端部中心位置的横挡板;然后用力将该管缓缓插入原管的承口至预定位置；De500mm以上管道可由两台0.5吨的手扳葫芦将管材拉动就位;接口合拢时;管材两侧的手扳葫芦应同步拉动;使橡胶密封圈正确就位;不扭曲、不脱落..5.2.4 为防接口合拢时已排设管道轴线位置移动;需采用稳管措施..具体方法可在编织袋内灌满黄砂;封口后压在已排设管道的顶部;其数量使管径大小而异..管道接口后;应复核管道的高程和轴线使其符合要求..5.2.5 雨季施工应采取防止管材漂浮措施..可先回填到管顶以上一倍管以上的高度..管安装完毕尚未回土时;一旦遭到水泡;应进行管中心线和管底高程复测和外观检查;如发现位移、漂浮、拔口现象;应返工处理..5、3 管道修补5.3.1 管道敷设后;受意外因素发生局部损坏;当损坏部位的长或宽不超过管周长的1/ 12时;可采取修补措施..修补方法按以下规定：1.管道的外壁发生局部或较小部位裂缝或孔洞在0.02m以内时;可先将管内水排除;用棉纱将损坏部位清理干净;然后用环已酮刷基面后;涂刷耐水性能好的塑料粘合剂；并从未使用的管道相应部位取下相似形状大小的板材;进行粘接;用土工布包缠固定;固化24小时后即可复土..2.管道的外壁损坏部位呈现管壁破碎或长0.1m以内孔洞时用刮刀将破碎的管壁或孔洞完全剔除;剔除部位周围0.05m以内用环已酮清理干净;刷耐水性能好的塑料粘合剂；再从相同管材相应部位取下相当损坏面积2倍的弧形板;内壁涂粘合剂扣贴在损坏部位;用铅丝包扎固定..如果管外壁有肋;将损坏部位周围0.05m以内的肋去除;刮平不带肋迹;采取上述相同方法补救..3 管道与检查井衔接6.0.1 管道与检查井的衔接;宜采用柔性接口;也可采用承插管件连接;视具体情况由设计确定..6.0.2 当管道与检查井采用砖砌或混凝土直接浇制衔接时;可采用中介层作法..其时在管道与检查井相连部位预先用与管材相同的塑料粘合剂、粗砂做成中介层;然后用水泥砂浆砌入检查井的井壁内..中介层的做法：先用毛刷或棉纱将管壁的外表面清理干净;然后均匀地涂一层塑料粘合剂;紧接着在上面撒一层干燥的粗砂;固化10－20分钟;即成表面粗糙的中介层..中介层的长度与检查井厚度相同..6.0.3 管道位于软土地基或低洼、沼泽、地下水位高的地段时;与检查井宜采用短管连接..即在直接与检查井连接的管段长度宜采用0.5m;后面再连接不大于2.0m的短管;以下再与整根管连接..6.0.4 检查井底板基础;应与管道基础垫层平缓顺接..4 回填7、1 一般规定7.1.1 管道隐蔽工程验收合格后应立即回填至管顶以上一倍管径高度..7.1.2 沟槽回填从管底基础部位开始到管顶以上0.7m范围内;必须用人工回填;严禁用机械推土机回填..7.1.3 管顶0.7m以上部位的回填;可用机械从管道轴线两侧同时回填;夯实或碾压..7.1.4 回填前应排出沟槽积水..不得回填淤泥、有机质土及冻土..回填土中不应含有石块、砖及其他杂带有硬棱角的大块物体..7.1.5 回填时应分层对称进行;每层回填高度不大于0.2m;以确保管道及检查井不产生位移..7、2 回填材料及回填要求7.2.1 从管底到管顶以上0.4m范围内的沟槽回填材料;可采用碎石屑、粒径小于40mm 的沙砾、中粗黄砂、粉煤灰或开挖出来的易于夯实的良质土..7.2.2 设计管基支承角2α范围内必须用中粗砂填充密实..7.2.3 管道位于车行道下;铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高的地区时;沟槽回填应先用中粗砂将管底腋角部位填充密实后;再用中粗砂或石屑分层回填至管顶以上0.4m;在往上可回填良质土..7.2.4 回填土的压实度详见下表..管顶0.4m以上若修建道路则按道路规范要求执行..沟槽回填土压实度要求沟槽回填土压实度要求槽内部分最佳压实度% 回填土质8变形控制和检测8.0.1埋地塑料管材应通过管区回填材料的选择、填筑和压实等控制手段;使管-土共同作用得以充分发挥;以减少埋地塑料管道的变形量..8.0.2要充分利用管道胸腔部分回填压实过程中出现的管道竖向反向变形;来抵消一部分由于管道上部静荷载和活荷载作用引起的管道竖向变形;使管道周围回填土具有较大的密实度和对管道的支承反力..8.0.3管道安装覆土到设计标高后即应对管道变形进行检测..8.0.4管道变形可采用以下方法检测：1.人不能进入管内的塑料管可采用圆度板管内拖拉法进行检测；2.人能进入管内的塑料管可直接进入管内检测其实际变形值..8.0.5埋地塑料管道在外荷载作用下;管径竖向直径变形率应小于管材的允许直径变形率..管材的允许直径变形率不得大于5%.管材的直径变形率及允许直径变形率按下式计算：ε﹦ΔD/D0×100%ε﹦ε0/K式中：ε——ΔD——管道在组合荷载作用下管径的竖向直径变形量mmD0——管材的计算直径管壁截面中心轴的直径mmε——允许直径变形率ε0——管材的弹性直径变形率%;由压扁试验决定K——安全系数;一般可取1.5。
施工验收规范双壁波纹管工程验收的标准和要求施工验收规范是确保工程质量、保障使用安全的重要环节。
在双壁波纹管工程中，验收标准和要求的制定对于保障工程质量具有至关重要的作用。
本文将从施工验收的角度出发，介绍双壁波纹管工程验收的标准和要求。
一、双壁波纹管工程验收标准1. 施工质量标准双壁波纹管工程的施工质量应符合国家和行业相关标准的规定。
施工过程中要确保管材无明显变形、无明显连接缺陷，管体平整光滑，无明显破损等质量问题。
另外，施工过程中要严格遵守施工工艺要求，确保双壁波纹管的连接牢固可靠，不存在松动、漏水等问题。
2. 材料验收标准双壁波纹管工程的材料验收要按照相关国家和行业标准的规定执行。
材料验收要求检查双壁波纹管材料的生产厂家、产品质量证明、外观质量、连接性能等。
同时，应检查所购买的双壁波纹管是否具备符合工程要求的性能指标，如耐压能力、耐腐蚀性能等。
3. 环境保护标准在双壁波纹管工程施工的过程中，要严格遵守环境保护的相关法规和规定。
施工现场要保持清洁整齐，避免污染水源和土壤。
同时，对废弃材料和废水的处理要符合环保要求，确保不对周围环境造成污染。
二、双壁波纹管工程验收要求1. 施工工序要求双壁波纹管工程的验收要求以施工工序为基准。
在开工前，需对施工图纸进行认真审核，确保图纸正确无误。
在施工过程中，要保证材料的正确使用和施工工艺的准确执行。
同时，对每个施工节点进行严格检查，确保施工工序的顺利进行。
2. 检测和试验要求双壁波纹管工程的验收过程需要进行一系列的检测和试验。
在双壁波纹管敷设完成后，要进行管道压力试验，确保双壁波纹管的密封性能达到要求。
此外，还要进行材料的物理性能测试和化学性能测试，确保材料符合规定的使用要求。
3. 文件和记录要求双壁波纹管工程验收过程中需要生成一系列文件和记录。
包括施工图纸、材料验收记录、施工日志以及试验报告等。
这些文件和记录的生成需要严格按照相关要求，记录详实的施工过程和结果，以备查验。
完整版)双壁波纹管施工方案1.引言2.PP-HM双壁波纹管的特点和应用3.施工前的准备工作4.施工步骤5.施工后的验收和保养引言：PP-HM双壁波纹管是一种新型的管材，具有优异的耐腐蚀性能和较高的强度，被广泛应用于化工、环保、电力等领域。
本文旨在介绍PP-HM双壁波纹管的施工方案，以及施工前、施工中和施工后的注意事项。
PP-HM双壁波纹管的特点和应用：PP-HM双壁波纹管是由两层PP-HM材料制成的，内层为平滑管壁，外层为波纹管壁。
其特点是耐酸碱、耐腐蚀、耐高温、耐磨损、防静电等。
PP-HM双壁波纹管广泛应用于化工、环保、电力、建筑等领域，如输送化学品、污水、电缆等。
施工前的准备工作：在进行PP-HM双壁波纹管的施工前，需要进行以下准备工作：1.检查管道布局和设计是否符合要求；2.清理管道内部和外部的杂物和污垢；3.准备好所需的工具和材料，如扳手、螺丝刀、密封胶等；4.检查管道的连接方式和密封性是否符合要求。
施工步骤：PP-HM双壁波纹管的施工步骤如下：1.测量并切割管道；2.安装管道支架和管道卡；3.安装法兰和密封垫；4.连接管道和法兰；5.检查连接口的密封性和连接是否牢固；6.进行管道的试压和泄漏测试。
施工后的验收和保养：在进行PP-HM双壁波纹管的验收和保养时，需要注意以下事项：1.检查管道的连接是否牢固，密封性是否良好；2.定期清理管道内部和外部的杂物和污垢；3.定期检查管道的使用情况，及时发现并处理管道的故障和问题；4.定期对管道进行维护和保养，延长其使用寿命。
总之，PP-HM双壁波纹管具有优异的耐腐蚀性能和较高的强度，其施工方案需要严格按照要求进行，施工后的验收和保养也需要重视。
一、工程概况本工程位于某市区，是一项给排水工程。
工程起点为某路，终点为某河，全长约5公里。
本工程主要包括管道敷设、附属井砌筑、下管、基底处理和基础铺设等工作。
二、编制依据本工程的编制依据为《建筑工程施工图设计文件编制规范》、《城市给排水工程施工及验收规范》等相关规范和标准。

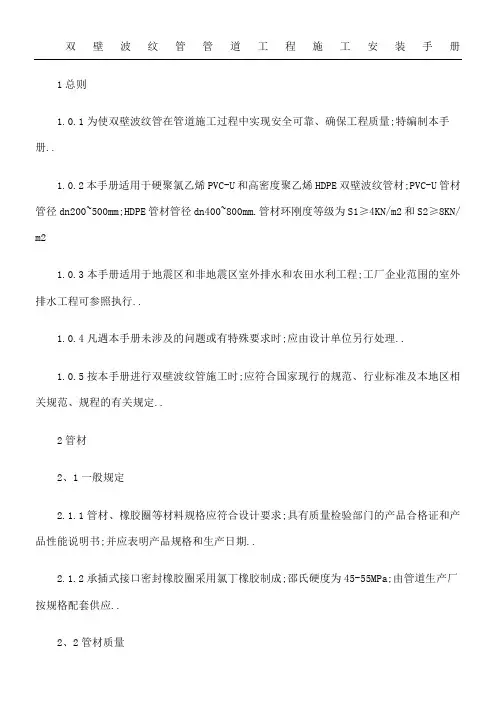

双壁波纹管管道工程施工安装手册1 总则1.0.1 为使双壁波纹管在管道施工过程中实现安全可靠、确保工程质量，特编制本手册。
1.0。
2 本手册适用于硬聚氯乙烯（PVC-U）和高密度聚乙烯（HDPE）双壁波纹管材,PV C—U管材管径dn200~500mm,HDPE管材管径dn400~800mm。
管材环刚度等级为S1≥4KN/m2和S2≥8KN/m21.0.3 本手册适用于地震区和非地震区室外排水和农田水利工程，工厂企业范围的室外排水工程可参照执行。
1.0。
4 凡遇本手册未涉及的问题或有特殊要求时，应由设计单位另行处理。
1。
0.5 按本手册进行双壁波纹管施工时,应符合国家现行的规范、行业标准及本地区相关规范、规程的有关规定.2 管材2、1 一般规定2.1。
1 管材、橡胶圈等材料规格应符合设计要求,具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期.2。
1.2 承插式接口密封橡胶圈采用氯丁橡胶制成，邵氏硬度为45-55MPa,由管道生产厂按规格配套供应。
2、2 管材质量2.2。
1 管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。
2.2.2 管材端面应平整,与管中心轴线垂直,轴向不得有明显的弯曲出现。
管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定.2。
2.3 管材耐压强度及刚度应满足设计要求。
2.2.4 管道接口用橡胶圈性能、尺寸应符合设计要求。
橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。
2、3 装卸、运输和堆放2.3.1 管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔。
2。
3。
2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。
2。
3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。
2。
3.4 管材堆放场地应地面平整,堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm.堆放时管材承口与插口应间隔整齐排列,并应捆扎稳妥.2.3.5 管材堆放中应避免日光曝晒，并保持管间通风。
双壁波纹管施工方法及注意事项详解在当今建筑行业中，双壁波纹管是一种常见且重要的管道材料。
其独特的结构和功能使得它在工程施工中得到了广泛的应用。
本文将详细介绍双壁波纹管的施工方法和注意事项，以帮助读者更好地理解和应用该材料。
一、双壁波纹管的施工方法1. 准备工作在施工前，需要做好一系列准备工作。
首先，准确测量和标记施工区域，确定双壁波纹管的布置和安装位置。
其次，检查管道材料的质量和数量，并做好保管工作，以免损坏或丢失。
最后，清理施工区域，确保场地干净整洁，方便施工进行。
2. 排水系统安装双壁波纹管通常用于排水系统，因此在施工中需要优先安装排水管道。
首先，根据实际需要，将双壁波纹管按照预定的布局和坡度进行安装。
注意管道的连接应密封可靠，以确保排水系统的正常运行。
其次，根据需要安装检查井和排水口，并进行必要的连接和固定。
最后，进行水压测试，确保排水系统的质量和性能。
3. 雨水收集系统安装双壁波纹管也常用于雨水收集系统，在施工中需要注意以下几点。
首先，根据设计要求，选择合适的双壁波纹管规格和型号，并按照预定的布局进行安装。
其次，在安装过程中，要特别注意管道连接的密封性和稳定性，以免发生漏水和变形等问题。
最后，进行必要的测试和调整，确保雨水收集系统的正常运行。
4. 其他应用领域施工除了排水系统和雨水收集系统外，双壁波纹管还可以用于其他应用领域，如通风系统、电缆保护等。
在这些领域的施工中，需要根据实际需要选择合适的双壁波纹管规格和型号，并按照相关要求进行安装。
同样，管道连接的质量和稳定性也是施工中需要特别关注的问题。
二、双壁波纹管施工注意事项1. 材料选择和质量控制在施工前，要认真选择双壁波纹管的材料，并确保其质量符合要求。
尤其要注意管道的耐腐蚀性和耐压性能，以及管壁的坚固性和弹性。
另外，要注意管道连接件的材质和密封性能，以保证连接的可靠性。
2. 施工环境和条件施工时需要注意施工环境和条件的影响。
比如在潮湿、沙土松软或者温度较高的场地，应采取相应的防护措施，以保护双壁波纹管的质量和性能。
聚乙烯双壁波纹管施工方案1. 引言聚乙烯双壁波纹管是一种常用的排水管道材料，具有耐腐蚀、环保、耐用等优点，被广泛应用于建筑、道路、排水系统等领域。
为了保证施工质量和工程安全，本文将介绍聚乙烯双壁波纹管施工方案。
2. 施工准备2.1 材料准备在施工前，需要准备好以下材料：•聚乙烯双壁波纹管：根据工程需要选择合适规格的双壁波纹管。
•排水用砂子：用于填充管道底部，增加管道稳定性。
•排水用砂浆：用于填充管道周围空隙，增强管道的承载能力。
•管道连接件：根据需要准备好弯头、三通、法兰、密封圈等连接件。
•施工工具：如切割机、焊接机、扳手等。
2.2 施工人员和技术要求聚乙烯双壁波纹管施工需要具备一定的技术和经验，施工人员应具备以下条件：•具备相关的施工经验和技术知识。
•经过相应的培训和资质认证。
•熟悉施工现场的安全要求，并能够正确使用施工工具。
3. 施工步骤3.1 确定施工线路根据工程设计图纸，确定聚乙烯双壁波纹管的施工线路，并在地面上标出。
3.2 开挖管沟按照施工线路，使用挖掘机或手工开挖出符合双壁波纹管尺寸的沟槽，保证沟底平整。
3.3 敷设管道将预先准备好的聚乙烯双壁波纹管放入沟槽中，注意管道连接方式和施工方向，确保管道顺利通过。
3.4 排水砂子填充在管道底部均匀铺设一层排水用砂子，厚度应根据设计要求确定。
填充后用平坦工具压实。
3.5 安装连接件按照工程设计要求，安装弯头、三通、法兰等连接件，注意连接的牢固性和密封性。
3.6 填充砂浆在管道周围填充排水用砂浆，保证管道周围填充均匀，达到规定的强度。
3.7 施工验收完成所有施工工作后，进行相关的验收工作，包括检查管道的连接和密封性能，查看施工是否符合要求。
如有问题及时修复。
4. 施工注意事项在聚乙烯双壁波纹管的施工过程中需要注意以下事项：•管道施工过程中要保持施工现场的整洁，严禁乱堆放杂物和垃圾。
•施工人员应戴好安全帽、手套等防护用具，并遵守相关安全规定。
•确保管道的连接牢固、紧密，并进行充分测试确保连接的密封性能。
双壁波纹管技术要求
一、工艺流程
施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线。
二、双壁波纹管方案
1、熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。
2、熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。
3、根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。
进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，以满足排水管高程、线型控的精度。
4、在不受施工干扰、施测方便、易于保护的地方测设施工控制桩。
采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。
5、井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。
三、一般规定
1、管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7m。
2、排水管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。
四、管道进场检验
1、管道运到现场，可采用目测法，对管道是否有损伤进行检查，并做好记录与验收手续，同时按要求见证取样送检。
2、如发现管道损伤，应将该管道与其它管道分开，立即通知管道供应方进行检查，分析原因并作出鉴定以便及时妥善处理。
五、沟槽开挖及基础处理
1、熟悉图纸，根据设计给定的水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证批准后方可进行沟槽开挖。
2、沟槽槽底净宽度，宜按管外径加0.4m～确定，以便于人工在槽底作业为宜。
严格控制沟槽开挖放坡系数，按设计的放坡系数挖够宽度，开挖时应注意沟槽土质情况，必要时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。
3、开挖沟槽，应严格控制基底高度，不得扰动基面。
基底设计标高以上0.2m～0.3m的原状土应予保留，禁止扰动。
铺管前用人工清理至设计标高，不得挖至设计标高以下。
如果局部超挖或发生扰动，不得回填泥土，可换填
10mm～15mm天然级配的砂石料或中、粗砂并整平夯实。
当沟槽开挖遇有地下水时，设置排水沟、集水坑，及时做好沟槽内地下水的排水降水工作，并采取先铺卵石或碎石层（厚度不小于100mm）的地基加固措施；当无地下水时，基础下素土夯实，压实系数大于；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采用级配戈壁土进行换填处理；换填厚度为30cm。
4、雨季施工，应尽可能缩短开槽长度，做到成槽快，回填快，并做好防泡槽的措施。
一旦发生泡槽，应将水排除，把受泡的软化土层清除，换填砂石料或中粗砂，做好基础处理。
人工开槽时，宜将槽上部混杂土，槽下部良质土分开堆放．以便回填用。
堆土不得影响管沟的稳定性。
5、槽底埋有不易清除的块石、碎石、砖块等物质时，应铲除至设计标高以下O.2m，然后铺垫天然级配砂石料，面层铺上沙土整平夯实。
六、基础
1、管道基础设计．采用垫层基础。
对一般的土质地段，基底只需铺一层砂垫层，其厚度为0.1m，对软土地基，槽底又处在地下水位以下时,宜铺垫一层砂砾或碎石，其厚度不小于0.15m，碎石粒为5mm～40mm，上面再砂垫层(中、粗砂)厚度不小于0.05m．垫层总厚度不小于0.2m。
2、开槽后，对槽宽、基础垫层厚度、基础表面标高、排水沟畅通情况、沟内是否有污泥、杂物、基层有无扰动等作业项目，分别进行验收，合格后才能进行安排。
七、管道安装前，应检查项目
1、管材类型、规格，应符合设计要求，应有产品合格证和性能说明书；
2、管材不得有破损、裂缝及明显缺陷；
3、接口用的胶圈，必须与管材规格配套，并应符合下列要求：弹性密封圈的外观应光滑平整，不得有气孔、裂隙、卷褶、破损、重皮等缺陷；弹性密封圈应采用耐油的合成橡胶，其性能应符合行业标准《橡胶密封件给排水及污水管道用接口密封圈材料规范》HG/T3091的规定。
4、管材须经监理见证取样送检，有检测报告，质量合格。
八、管道安装
1、管道安装一般均可采用人工安装。
安装时，由人工抬管道两端传给槽底施工人员。
明开槽，槽深大于3m或管径大于400mm的管道，可用非金属绳索溜管．使管道平稳的放在沟槽管位上。
严禁用金属绳索勾住两端管口或将管道自槽边翻滚抛入槽中。
2、承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安排。
螺旋端口管件的安装，可采用热熔挤出焊接、电熔带连接、热收缩管（带）连接和卡箍连接等方法；连接时应将管材的螺旋端口对齐，尽量减少裂隙。
当管道采用刚性连接时，宜采取对管道及时覆土等措施降低管道的纵向收缩量。
3、管道长短的调整，可用手据切割，但断面应垂直平整，不应有损坏。
4、胶圈接口检查，依据承口扩大部位长度，用塞尺顺承插口间隙插入，沿管周检查，橡胶圈应在规定的安装位置，挤压均匀。
5、下管安装作业，槽内不得有积水，严禁槽内积水下管安装。
6、管道安装完毕后，用水准仪测量管顶高程，每10米应测一点，然后换算成管内底高程，应符合设计要求，两井间高程允许偏差±10mm。
7、管道安装完毕尚未还土，又遭水泡的井段，应进行高程测量和外观检查，如有浮管、拔口现象，应返工处理。
九、管道与检查井连接
1、管道与检查井的连接，宜采用柔性接口，也可采用承插管件连接。
当要求不高时，也可直接砌进检查井壁中，预留洞口内径不易小于管材外径加100mm，连接时用水泥砂浆填充密实，水泥砂浆的强度等级不得低于M10，且砂浆内宜掺入微膨胀剂。
砌砖井壁上的预留洞口应沿圆周砌筑砖拱圈。
2、管道与检查井的衔接，为保证管材或管件与检查井壁结合良好不漏水，管道与检查井的衔接亦可采用预制混凝土外套环，加橡胶圈的结构形成。
混凝土外套环应在管道安装前预制好，外套环的内径应根据管材的外径尺寸确定。
外套环的混凝土强度不低于C15级，壁厚不小于50mm．厚度不小于240mm。
先将管道插口部位套上胶圈，并将管材此端插进混凝土外套环，混凝土外套环与井壁间用水泥砂浆砌筑。
十、回填要求
1、管道安装验收合格后应立即回填。
在密闭性检验前，除接头外露外，管道至少应先回填到管顶上一倍管径高度。
严密性检验合格后，应及时回填其余部分。
2、沟槽回填从管底基础部位开始到管顶以上0.5m范围内，必须用人工对称、分层回填夯实。
严禁用机械推土回填。
3、管顶0 .5m以上部位的回填，可采用机械从管道轴线两侧同时回填、夯实或碾压。
4、回填土过程中沟槽内应无积水，不允许带水回填，不得回填积泥、有机物，回填土中不应含有石块、砖头、冻土块及其他杂硬物件。
5、沟槽回填，应从管线、检查井等构筑物两侧同时对称回填，确保管线及构筑物不产生位移，必要时可采取限位措施。
6、回填土的密实度应符合设计要求。
当无设计规定时，应按下表要求执行。
回填土的密实度可采用环刀法检验。
沟槽回填土密实度要求
7、在地下水位高的软土地基上，在地基不均匀的管段上；在高地下水位的管段和在地下水流动内应采用铺设土工布的措施。
十一、管道的密封性检验
管道的密封性检验应在管底与基础腋脚部位用砂回填密实后进行，采用闭水检验方法进行实验。
在管道内充水保持管顶以上2m水头压力，观测管道24小时渗漏量，满足《给排水管道工程施工及验收规范》GB50268规定的要求。
在有条件时，也可采用闭气法试验。
十二、管道变形检验
1、沟槽回填至设计标高后，在12h至24h内应测量管道竖向直径的初始变形量，并计算管道的竖向直径变形率，其值不得超过管道直径允许变形率的
2/3。
变形较大时，应采取措施及时纠正，直至符合要求为止。
2、挖出沟槽回填土至露出85%管道高度。
管顶以上0.5m范围内必须采用人工挖掘，检查管道，有损伤的管材应进行修复或更换；
3、重新夯实管道底部的回填材料；
4、采用合适的回填材料，按要求的密实度重新回填密实；
5、符合管道的竖向直径的初始变形率。
十三、本工程执行标准
1、GB50268-97《给排水管道工程施工及验收规范》
2、给水排水标准图集 02S515、03S516 、04S520。
