201810高层建筑转换层大体积混凝土大梁(梁高4.5米)施工

某高层住宅转换层大体积混凝土施工方案-混凝土结构设计规范一、项目背景及目标这个项目位于繁华都市的核心区域，是一座高层住宅。

转换层是建筑的关键部位，其结构设计直接关系到整个建筑的稳定性和安全性。

我们的目标是确保大体积混凝土施工的质量，满足混凝土结构设计规范，为后续施工创造良好条件。

二、施工方案1.施工准备在施工前，我们需要对施工现场进行详细勘察，了解地形地貌、地下管线、交通状况等。

同时，要组织技术培训，确保施工人员掌握大体积混凝土施工的技术要领。

2.施工材料选用优质混凝土材料，确保其强度、耐久性等指标满足设计规范。

同时，要加强对材料的质量检测，杜绝不合格材料进入施工现场。

3.施工工艺（1）采用泵送混凝土施工技术，提高施工效率，减少人力成本。

（2）严格控制混凝土的配合比，确保混凝土强度满足设计要求。

（3）采用分层浇筑、分层养护的方法，防止混凝土产生裂缝。

（4）在施工过程中，要加强对混凝土的养护，保证其强度和耐久性。

4.施工质量控制（1）建立完善的质量管理体系，确保施工质量。

（2）对施工过程进行实时监控，发现问题及时整改。

（3）加强对施工人员的培训，提高其技术水平。

（4）严格验收标准，确保施工质量达到设计要求。

三、施工难点及解决方案1.难点：大体积混凝土施工过程中，容易产生裂缝。

解决方案：采用分层浇筑、分层养护的方法，降低混凝土内部的温度梯度，减少裂缝产生的可能性。

2.难点：混凝土强度难以保证。

解决方案：选用优质混凝土材料，严格控制配合比，加强对混凝土的养护，确保其强度满足设计要求。

3.难点：施工进度难以保证。

解决方案：采用泵送混凝土施工技术，提高施工效率；合理规划施工流程，确保施工进度。

四、施工安全及环保1.安全：建立健全安全管理制度，加强施工现场的安全防护措施，确保施工人员的人身安全。

2.环保：加强对施工现场的环境保护，减少噪音、扬尘等污染，确保施工过程中不对周围环境造成不良影响。

时光荏苒，十年磨一剑。

高层建筑转换层钢筋砼大梁施工技术摘要：在广州车辆段综合住宅5、6栋工程结构转换层施工中采取一次整浇工艺，对钢筋绑扎、模板支撑及大体积砼浇筑采取相应技术措施，成功完成转换层大梁的施工。

关键词：结构转换层；模板支撑体系；大体积砼广州车辆段综合住宅5、6栋工程总建筑面积35100㎡。

地下三层，层高分别为4.65m、3.5m和3.75m；地上分南、北塔楼，南塔楼26层，总高82.4m，北塔楼19层，总高62.4m，均为框架—剪力墙结构。

本工程转换层设置在负一层与首层之间，3根最大转换层大梁截面（b×h）为1500mm×1800mm，跨度9.2m，相应楼板厚度为200mm，转换层梁板采用一次整浇法完成。

1. 模板支撑体系由于转换层大梁施工活荷载和结构恒荷载合计达95kn/m，下层楼板结构不具备支撑该荷载的能力，解决转换层大梁荷载的安全传递是保证施工质量的重点所在。

除了转换层下方的负一层，在地下负二层、负三层相应区域均要设置钢管支撑将上部荷载垂直传递到基础底板上。

1.1转换层大梁荷载计算以转换层最大梁截面尺寸：1500mm×1800mm计算：（1）荷载标准值：①恒载：砼自重64.8kn/m；模板自重1.93 kn/m;钢筋自重4.55 kn/m；合计71.28②活荷载：振捣荷载、施工人员及设备荷载合计6.75 kn/m（2）荷载设计值：kn/m1.2模板支撑体系设计根据转换梁的荷载，梁支架顶部分别用20槽钢及50mm×100mm 木枋做主、次龙骨，梁模板采用18mm厚多层胶合板，梁侧采用a48×3.5mm钢管，间距500mm，a14对拉螺杆@500mm×500mm。

支撑立杆为a48×3.5mm钢管@500mm×500mm，如图1所示。

立杆的强度和稳定性必须满足规范要求。

图1模板支撑体系（1）立杆承载力验算立杆自重： 0.158×10.1=1.60kn梁传递荷载： 94.98/3/2= 15.83kn立杆承受压力：n=15.83+1.60=17.43kn立杆承载力：故立杆强度符合要求。

高层结构da体积混凝土转换梁施工工法1.前言随着城市建设的发展，很多高层建筑都在向多功能、多用途方向发展，由于建筑物各部分使用功能和要求不同，对建筑物结构形式、柱网布置也就提出了不同的要求，为了满足建筑多功能的要求，就必须在结构中设置转换结构构件，以实现自上而下结构形式、轴线布置的自然过渡。

许多高层商住楼、商办楼的结构设计，底下几层为框架结构、框剪内筒筋混凝土结构，以满足商场da空间的需要，通过上部某层的结构转换层作为承载标准层剪力墙、隔墙荷载的技术转换措施。

da体积转换梁施工中往往存在如下问题：1、自重da，高位转换支撑体系要求高。

2、转换梁内钢筋分部密集，节点交错多，难以浇筑密实。

3、混凝土体积da易产生温度裂缝和收缩裂缝。

如何解决上述难题，确保转换梁的施工质量和整体结构的安全，我公司在总结多年经验的基础上，利用科技创新手段并结合工程实际、经过设计、计算、试验、探索，形成了高层结构da体积混凝土转换梁施工工法。

2.工法特点2.1模板支撑体系安全可靠、一次性投入小、经济适用。

2.2支撑系统支、拆简单便捷、可提高效率、缩短工期。

2.3转换梁高位转换，支撑系统荷载逐层折减，通过反支撑三层有效分散承载力，科学、安全、经济、合理。

2.4混凝土浇筑、养护方法科学、简便、易行、质量有保证。

3.适用范围本工法适用于各类高层商住楼转换层da体积混凝土转换梁的施工。

4.工艺原理4.1采用施工便捷的满堂扣件式钢管脚手架模板支撑体系，在支撑系统底部和顶部对称设置工具式钢垫板底座，使钢管成组、对称设置，加强了支撑系统的稳定性。

在垫板下横向铺设脚手板来扩da楼板受力面积，并通过反支撑三层分散承载力，以保证楼板的安全。

4.2采用定点浇筑的方法，即在da梁钢筋绑扎时在钢筋相对稀疏处每隔1.5~2m 布设下料管，使梁内砼填充能自下而上进行，避免转换梁上部骨料堆积、下部浇筑不密实的现象发生，保证了转换梁混凝土的浇筑质量。

4.3精心设计、优化配比、科学养护，分区分层浇筑混凝土，在下层混凝土初凝前散发部分的热量，有效控制混凝土的裂缝产生。

实例分析高层建筑转换层大梁混凝土施工技术摘要：本文作者结合工程实例，对高层建筑转换层大梁混凝土施工相关问题进行分析探讨。

关键词：实例分析；高层建筑；转换层；混凝土；施工技术当前我国钢筋混凝土高层建筑一般为2O～5O层，以2O～35层之间居多，且占我国全部高层钢筋混凝土建筑的80％左右，这个高度范围与我国当前城市经济发展与社会进步相匹配，得到较为广泛的应用。

在有关高层建筑的功能要求方面，高层建筑很少仅为住宅或写字楼等单一功能，一般多分为地下停车场、商场、娱乐场所、住宅、办公室、宾馆等多个功能开间。

可以说，80％的高层建筑中应用到转换层结构，由于带有转换层的高层建筑，其梁、柱或板的尺寸比较大，因此需要从模版的支撑系统、钢筋的安装、大体积混凝土浇筑等几个方面注意施工技术要求。

1 工程概况某高层商住楼工程，总体的面积大约为13.3万m2，其中地下有2层地上有31层，首层和2层都属于商业区，而以上的层次都是居民范围，商业区主要是采用人为的挖孔灌注桩基础，采用底部大空间部分框支剪力墙结构的模式而居民层则是剪力墙结构，在2012年8月楼层转换层开始实施动工，本工程转换层采取的是桁架结构，转换层顶板厚度为280 mm，地板厚度为200 mm，整个转换层高4.75m（+10.2m～+14.95m），其中分为下弦主梁截面、上弦主梁截面、次梁截面、立杆截面、斜杆截面，通过合理的利用分布转换层的各个面的面积，使转换层的动工更具有科学性。

桁架主梁、斜杆的配筋量较大，每个主梁一般都配有底筋、面筋，两侧还有腹筋以及中间附件的腹筋、箍筋、拉钩。

而且桁架主梁、斜杆之间相应的节点部分钢筋都密集的分布，不同的走向分布了不同的钢筋，并且主筋端部还存在着弯钩。

2 转换层特点及施工方法高层建筑转换层在整个工程建设结构中，起着十分重要的作用，所以在设计方面以及构建方面都必须采取合理的、科学的措施。

如：防裂方面，混凝土强度方面、材料质量、浇筑和养护以及桁架主梁、斜杆的配筋量等。

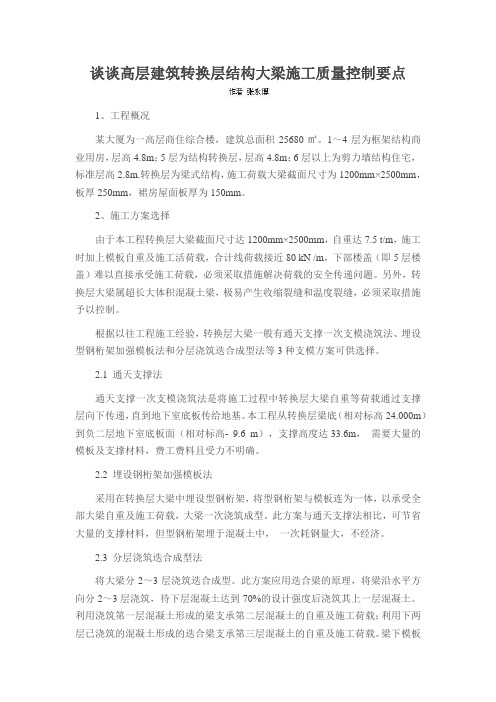

谈谈高层建筑转换层结构大梁施工质量控制要点1、工程概况某大厦为一高层商住综合楼，建筑总面积25680㎡。

1～4层为框架结构商业用房，层高4.8m；5层为结构转换层，层高4.8m；6层以上为剪力墙结构住宅，标准层高2.8m.转换层为梁式结构，施工荷载大梁截面尺寸为1200mm×2500mm，板厚250mm，裙房屋面板厚为150mm。

2、施工方案选择由于本工程转换层大梁截面尺寸达1200mm×2500mm，自重达7.5 t/m，施工时加上模板自重及施工活荷载，合计线荷载接近80 kN /m，下部楼盖（即5层楼盖）难以直接承受施工荷载，必须采取措施解决荷载的安全传递问题。

另外，转换层大梁属超长大体积混凝土梁，极易产生收缩裂缝和温度裂缝，必须采取措施予以控制。

根据以往工程施工经验，转换层大梁一般有通天支撑一次支模浇筑法、埋设型钢桁架加强模板法和分层浇筑迭合成型法等3种支模方案可供选择。

2.1 通天支撑法通天支撑一次支模浇筑法是将施工过程中转换层大梁自重等荷载通过支撑层向下传递，直到地下室底板传给地基。

本工程从转换层梁底（相对标高24.000m）到负二层地下室底板面（相对标高- 9.6 m），支撑高度达33.6m，需要大量的模板及支撑材料，费工费料且受力不明确。

2.2 埋设钢桁架加强模板法采用在转换层大梁中埋设型钢桁架，将型钢桁架与模板连为一体，以承受全部大梁自重及施工荷载，大梁一次浇筑成型。

此方案与通天支撑法相比，可节省大量的支撑材料，但型钢桁架埋于混凝土中，一次耗钢量大，不经济。

2.3 分层浇筑迭合成型法将大梁分2～3层浇筑迭合成型。

此方案应用迭合梁的原理，将梁沿水平方向分2～3层浇筑，待下层混凝土达到70%的设计强度后浇筑其上一层混凝土。

利用浇筑第一层混凝土形成的梁支承第二层混凝土的自重及施工荷载；利用下两层已浇筑的混凝土形成的迭合梁支承第三层混凝土的自重及施工荷载。

梁下模板的支撑仅需考虑第一层混凝土自重及施工荷载，可节省大量的模板及支撑材料。

高层住宅楼工程结构转换层超大截面梁施工技术【摘要】在施工前对超大截面梁模板及支撑系统进行设计计算，确保支撑体系在整个结构转换层施工过程中具有足够的稳定性且不发生变形。

结合大梁的特点，对分项工程在施工过程中加以控制，从而保证大梁的施工质量。

【关键词】转换层超大截面梁支撑体系施工一、工程概况住宅小区四期B3区4号楼工程，框支剪力墙结构，总建筑面积58188.23m2，三栋高层C1、C2、C3楼层数分别为28/-3F、27/-3F、26/-3F,裙房局部-4F，建筑总高度为89.11m。

本工程首层为结构转换层，层高6.0m，该结构转换层建筑平面尺寸：21.7m×29.4m。

转换层主梁最大截面尺寸b×h=700mm×2600mm,跨度7.025m。

转换层板厚180mm，梁、板、柱砼标号C45，梁、板、柱混凝土按大体积混凝土配置。

二、结构简介本工程在±0.000层、标准层（二层）之间的设置箱型钢筋混凝土转换层作为支承以上二十七层标准层结构的技术措施。

此种类型结构主要特点：钢筋密集、混凝土一次性灌入量大、施工缝留置难度大、模板及支承体系要求高，所以认真、周密、合理的制定施工措施对保证结构转换层及整个高层主体结构的质量、安全起着十分关键的作用。

三、施工工艺流程测量放线→支撑体系搭设→柱、筒体剪力墙钢筋绑扎→柱、筒体剪力墙钢筋验收→梁底模支设→柱、筒体剪力墙模板支设→柱、筒体剪力墙模板验收→柱、筒体剪力墙混凝土浇筑→柱、筒体剪力墙模板拆除→柱头、筒体剪力墙墙头弹线剔凿打毛、清理→梁钢筋绑扎→梁钢筋隐蔽验收(各方验收)→梁侧模支设→板模支设→检查、复核→板钢筋绑扎、墙肢插筋→梁、板、柱混凝土浇筑。

四、超大截面梁的施工结构转换层的施工，首要任务就是保证在施工过程中模板及支撑体系的安全。

通过对超大截面梁模板及支撑系统材料的选择，同时对梁模板及支撑系统进行计算是否符合强度、刚度和承载力的要求，从而保证其在结构转换层整个施工过程中具有足够的稳定性,确保系统不发生变形。

高层建筑结构转换层大截面砼梁分层施工工法HJ2-005-98前言近年来,随着我国建筑业的迅猛发展,高层建筑也迅速增多。

从使用功能来看,基本上是:群房部分为商服用房,主楼为写字楼或公寓。

相应的结构设计一般为:底层商服用房为满足对大空间的要求而采用框剪结构, 而主楼上层为满足住宅需要越来越多地采用剪筒结构。

两种结构形式之间以结构转换层作为荷载传递(由线荷载变集中荷载的主要手段。

转换层又多以大截面砼梁来完成这一传力过程。

由于大截面梁自重大,若以一般的一次性浇筑手段进行, 则其下的持力层梁板难以承受其全部荷载。

为解决这一技术问题,制定本工法。

一、特点:1、避免复杂的设计与施工组织,简化了支撑系统,所用材料均为正常施工用料,并不影响其继续周转使用,不必另行加工,资金节约明显。

2、不必先施工框架柱, 再以其作为传力结构, 节省时间。

3、施工方法简便可靠,不会对持力层构造成破坏,也不会影响大截面梁的使用功能。

二、适用范围:高层建筑中砼结构转换层或其它砼结构中大截面现浇梁施工。

三、工艺原理:将持力结构层所不能承受的大截面梁按叠合梁设计原理, 在不改变其工作状态的前提下,砼水平分成 2-3层浇筑。

第一层浇筑时产生的荷载在持力结构承载力允许范围内。

第二层梁砼浇筑时已具有足够强度和承载力的下半梁作为持力结构, 使持力结构层在不超载的情况下, 以常规施工方法完成大截面梁的浇筑。

四、工艺流程:持力层板上铺垫方→立底模支撑→铺上平梁→铺模板加固小梁→铺底模→绑扎梁筋→梁侧模安装→铺板模→浇筑第一层砼→养护→浇筑第二层(上半梁及板砼→养护。

五、施工方法及操作要点:(一、技术准备:1、编制施工方案, 进行施工荷载收集及持力层结构承载力验算。

为安全起见,持力结构可按简支结构计算,若有可靠的技术资料,也可以其实际计算模型计算。

2、根据持力层结构计算结果确定大截面梁的分层数 (一般为 2-3层为宜。

3、根据分层数计算确定模板支撑系统和进行侧模压力计算,从而进行模板系统设计(该部分计算按《钢筋砼结构施工及验收规范》中相应计算进行。

高层建筑转换层梁大体积混凝土施工技术【摘要】本文结合工程经验，选择了转换层的施工方案，分析了大体积高强混凝土施工浇筑方面和控制措施，提出了施工中应注意的问题。

供读者参考【关键词】转换层，大体积混凝土，荷载传递，收缩应力，裂缝控制。

1、工程概况广东省某工程在广州市市中心，酒店工程。

楼层共33层，地下室2层，建筑面积50000㎡，高度为140m。

该工程第九层为转换层，结构特点是：楼板厚度大，楼面标高变化大，梁截面面积大，其中1000×2000的梁有12条，1000×1800的梁有10条，800×2500的梁有4条。

梁、墙板钢筋级别高，品种多，规格大，含钢率高，净跨度为⒏6-⒐0ｍ，施工荷载大，约为150-300kN/m,混凝土强度等级为C50,钢筋锚固长度大，。

2、转换层梁施工所需解决的主要问题2.1荷载的传递因转换层梁截面尺寸较大，每延长米最大自重100KN/m,加上放时模板支撑自重及施工活荷载合计约106KN/m。

如何解决此荷载的传递为其一问题。

2.2混凝土裂缝的控制以及选材2.2.1外界气温变化大体积混凝土施工期间，外界气温的变化对大体积混凝土开裂有重大影响。

混凝土的内部温度是浇筑温度、水化热的绝热温升等各种温度的叠加之和。

外界气温愈高，混凝土的浇筑温度也愈高；如外界温度下降，会增加混凝土的降温幅度，特别在外界气温骤降时，会增加外层混凝土与内部混凝土的温度梯度，这对大体积混凝土极为不利。

温度应力是温差引起的变形造成的。

温差愈大，温度应力也愈大。

2.2.2混凝土的收缩变形混凝土的拌合水中，只有约20%的水份是水泥水化所必须的，其余的80%都要被蒸发。

混凝土在水泥水化过程中要产生体积变形，多数是收缩变形，少数为膨胀变形，这主要取决于所采用的胶凝材料的性质。

混凝土中多余水分的蒸发是引起混凝土体积收缩的主要原因之一。

为控制大体积混凝土因水泥水化热而产生的温升，其他工程中通常采取下列措施：(1)选用中低热的水泥品种混凝土升温的热源是水泥水化热，选用中低热的水泥品种，可减少水化热，使混凝土减少升温。

高层建筑结构转换层超长大体积混凝土梁施工技术摘要：随着高层建筑的发展，结构转换层越来越多的应用到高层建筑结构中.但是由于其混凝土的用量大，结构断面内的配筋多，整体性要求高，如果采用一般的施工方法就很难保证工程的顺利进行.本文结合作者自身工程实践，介绍了有关高层建筑结构转换层大体积混凝土施工中容易出现的问题及技术措施，以供参考。

关键词：高层建筑；结构转换层；大体积混凝土；施工引言：高层建筑的转换层结构受力相对较为复杂，高层建筑的结构转换层是整个结构的关键部位，要求一次浇捣，施工困难.其设计方案和施工技术水平将直接影响整体建筑的质量和安全性，同时还会对造价造成影响。

在实际设计施工过程中，应当遵循国家标准，参考现场条件，进行科学合理的设计施工，接下来作者进行重点论述。

1转换层大梁施工需要解决的两个主要问题1.1荷载传递因转换层大梁截面尺寸大，每延米自重大，施工时加上模板自重及施工活载，合计线荷载近，下部楼盖即层楼盖无法直接承受，须采取技术措施解决荷载的安全传递。

1.2混凝土裂缝控制因转换层大梁属超长大体积混凝土梁，极易因此而产生温度与收缩裂缝，须采取技术措施予以控制。

2高层建筑混凝土结构转换层施工技术要点厚板转换层结构的施工工艺流程为：测量放线→转换层支撑体系及模板安装→暗梁、板底钢筋绑扎→浇筑第一层混凝土→处理施工缝养护→绑扎板面钢筋→浇筑第二层混凝土→养护。

2.1混凝土结构转换层中支撑体系的技术要点为了从根本上满足人们对高层建筑所提出的要求，高层建筑工程施工中混凝土结构转换层体积与重量呈现出逐渐增大的发展趋势，而这也从一定程度上导致施工企业施工难度的增加。

因此，为了最大限度的满足高层建筑混凝土结构转换层施工的要求，高层建筑工程在施工时，主要采取的是加强模板支撑系统刚度、稳定性、承载能力的方式。

所以，建筑工程施工企业在施工过程中，必须对支撑体系施工的各个阶段予以充分的重视，促进高层建筑高层施工质量的有效提升。
