铁素体不锈钢

铁素体不锈钢的种类和特性1.12%铬铁素体不锈钢：也称为“400系列”，由于其含铬量较低，主要以铁素体为基体，其中掺入了一定量的碳。

这种材料具有良好的耐腐蚀性，但不如其他不锈钢种类那么耐高温和强酸腐蚀。

其主要特点是强度较高，具有一定的塑性。

2.17%铬铁素体不锈钢：也称为“430系列”，含铬量较高，达到17%左右。

这种材料具有较好的耐腐蚀性，能在大气、淡水和一些弱酸等环境中使用。

但是在强酸和碱溶液中容易发生腐蚀。

该材料主要用于制作厨具、家电等。

3.18%铬铁素体不锈钢：也称为“304系列”，含铬量为18%左右。

这种不锈钢具有优良的耐腐蚀性，能在大多数酸性介质、碱溶液和盐类环境中使用。

它的抗氧化性和耐腐蚀性比较好，能适应各种环境要求。

此外，18%铬铁素体不锈钢还具有良好的冷加工性能和热处理性能，可以通过冷加工和热处理来改善其力学性能。

4.18-8铁素体不锈钢：也称为“316系列”，含铬量为18%，同时还含有8%的镍（Ni）。

镍的加入能够有效提高材料的耐腐蚀性和抗氧化性。

这种材料具有良好的耐酸性和耐腐蚀性，能在酸性和碱性溶液中使用，甚至能够抵抗海水的腐蚀。

它还具有良好的耐高温性能，适用于高温环境下的使用。

此外，还有其他铁素体不锈钢种类，如低碳铁素体不锈钢、低铁铁素体不锈钢等。

不同种类的铁素体不锈钢都具有一定的特性和适用范围，可以根据具体的使用条件来选择合适的材料。

总之，铁素体不锈钢具有良好的耐腐蚀性能和一定的强度，广泛应用于制造、建筑、化工、医疗器械等领域。

选择合适的铁素体不锈钢材料可以满足不同使用环境的要求，提高材料的使用寿命和性能。

铁素体不锈钢铁素体不锈钢：定义、特性和应用引言铁素体不锈钢是一种重要的材料，具有优异的性能和广泛的应用领域。

本文将介绍铁素体不锈钢的基本定义、特性以及在不同行业中的应用。

1. 定义铁素体不锈钢是指在常温下主要由铁素体组成的不锈钢。

它的主要成分是铁和铬，其中铬的含量通常在10-30%之间。

除了铬外，还可能含有其他元素如镍、钼、钛等。

铁素体不锈钢具有较高的抗腐蚀性能，可以在空气、水或化学介质中长期使用而不发生生锈。

2. 特性2.1 抗腐蚀性能铁素体不锈钢以其优异的抗腐蚀性能而闻名。

其中主要的抗腐蚀机制是通过铬的氧化物层形成，这一层可以阻止氧气和水分进一步侵蚀钢材的表面。

此外，铁素体不锈钢还具有耐高温和耐酸性能，能够在恶劣的环境条件下使用。

2.2 机械性能铁素体不锈钢具有良好的机械性能，具备一定的强度和韧性。

它的抗拉强度、屈服强度和延伸率等机械性能参数都较高，使得它可以承受较大的载荷和应力。

2.3 焊接性能相对于其他不锈钢类型，铁素体不锈钢具有更好的焊接性能。

它可以使用各种常见的焊接方法，如电弧焊、氩弧焊和激光焊等。

铁素体不锈钢的焊接接头强度高，焊缝区的腐蚀性也较低。

3. 应用领域由于其优异的性能，铁素体不锈钢在许多领域有着广泛的应用。

3.1 建筑和建筑材料铁素体不锈钢广泛应用于建筑和建筑材料行业。

它可以用于制作建筑构件、门窗、装饰品等。

铁素体不锈钢不仅具有美观的外观，还具有抗腐蚀、耐高温等特性，能够满足建筑材料的要求。

3.2 汽车工业铁素体不锈钢在汽车制造过程中扮演着重要角色。

它被广泛应用于汽车外部、内饰和发动机等部位。

铁素体不锈钢可以提供车辆的抗腐蚀和耐磨损性能，同时具备一定的刚性和韧性，增加了汽车的使用寿命。

3.3 化工和能源行业化工和能源行业对耐腐蚀材料的需求较高。

铁素体不锈钢能够满足这些要求，广泛应用于化工管道、储罐、燃烧器、锅炉等设备。

铁素体不锈钢在腐蚀介质中具有出色的稳定性，可以提高设备的使用寿命并降低维护成本。

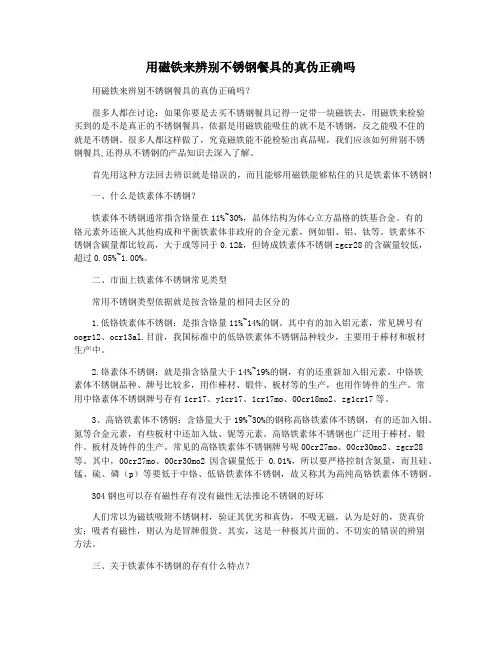

用磁铁来辨别不锈钢餐具的真伪正确吗用磁铁来辨别不锈钢餐具的真伪正确吗？很多人都在讨论：如果你要是去买不锈钢餐具记得一定带一块磁铁去，用磁铁来检验买到的是不是真正的不锈钢餐具，依据是用磁铁能吸住的就不是不锈钢，反之能吸不住的就是不锈钢。

很多人都这样做了，究竟磁铁能不能检验出真品呢，我们应该如何辨别不锈钢餐具,还得从不锈钢的产品知识去深入了解。

首先用这种方法回去辨识就是错误的，而且能够用磁铁能够粘住的只是铁素体不锈钢！一、什么是铁素体不锈钢？铁素体不锈钢通常指含铬量在11%~30%，晶体结构为体心立方晶格的铁基合金。

有的铬元素外还嵌入其他构成和平衡铁素体非政府的合金元素，例如钼、铝、钛等。

铁素体不锈钢含碳量都比较高，大于或等同于0.12&，但铸成铁素体不锈钢zgcr28的含碳量较低，超过0.05%~1.00%。

二、市面上铁素体不锈钢常见类型常用不锈钢类型依据就是按含铬量的相同去区分的1.低铬铁素体不锈钢：是指含铬量11%~14%的钢。

其中有的加入铝元素，常见牌号有oogr12、ocr13al.目前，我国标准中的低铬铁素体不锈钢品种较少，主要用于棒材和板材生产中。

2.铬素体不锈钢：就是指含铬量大于14%~19%的钢，有的还重新加入钼元素。

中铬铁素体不锈钢品种、牌号比较多，用作棒材、锻件、板材等的生产，也用作铸件的生产。

常用中铬素体不锈钢牌号存有1cr17、y1cr17、1cr17mo、00cr18mo2、zg1cr17等。

3、高铬铁素体不锈钢：含铬量大于19%~30%的钢称高铬铁素体不锈钢，有的还加入钼、氮等合金元素，有些板材中还加入钛、铌等元素。

高铬铁素体不锈钢也广泛用于棒材、锻件、板材及铸件的生产。

常见的高铬铁素体不锈钢牌号呢00cr27mo、00cr30mo2、zgcr28等。

其中，00cr27mo、00cr30mo2因含碳量低于0.01%，所以要严格控制含氮量，而且硅、锰、硫、磷（p）等要低于中铬、低铬铁素体不锈钢，故又称其为高纯高铬铁素体不锈钢。

STAINLESS STEEL（不锈钢）种类不锈钢常按组织状态分为：马氏体钢、铁素体钢、奥氏体钢等。

另外，可按成分分为：铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。

1、铁素体不锈钢：含铬12％～30％。

其耐蚀性、韧性和可焊性随含铬量的增加而提高，耐氯化物应力腐蚀性能优于其他种类不锈钢。

属于这一类的有Crl7、Cr17Mo2Ti、Cr25，Cr25Mo3Ti、Cr28等。

铁素体不锈钢因为含铬量高，耐腐蚀性能与抗氧化性能均比较好，但机械性能与工艺性能较差，多用于受力不大的耐酸结构及作抗氧化钢使用。

这类钢能抵抗大气、硝酸及盐水溶液的腐蚀，并具有高温抗氧化性能好、热膨胀系数小等特点，用于硝酸及食品工厂设备，也可制作在高温下工作的零件，如燃气轮机零件等。

2、奥氏体不锈钢：含铬大于18％，还含有 8％左右的镍及少量钼、钛、氮等元素。

综合性能好，可耐多种介质腐蚀。

奥氏体不锈钢的常用牌号有1Cr18Ni9、0Cr19Ni9等。

0Cr19Ni9钢的wC＜0.08%，钢号中标记为“0”。

这类钢中含有大量的Ni和Cr，使钢在室温下呈奥氏体状态。

这类钢具有良好的塑性、韧性、焊接性和耐蚀性能，在氧化性和还原性介质中耐蚀性均较好，用来制作耐酸设备，如耐蚀容器及设备衬里、输送管道、耐硝酸的设备零件等。

奥氏体不锈钢一般采用固溶处理，即将钢加热至1050～1150℃，然后水冷，以获得单相奥氏体组织。

3、奥氏体 - 铁素体双相不锈钢：兼有奥氏体和铁素体不锈钢的优点，并具有超塑性。

奥氏体和铁素体组织各约占一半的不锈钢。

在含C较低的情况下，Cr含量在18%~28%，Ni含量在3%~10%。

有些钢还含有Mo、Cu、Si、Nb、Ti，N等合金元素。

该类钢兼有奥氏体和铁素体不锈钢的特点，与铁素体相比，塑性、韧性更高，无室温脆性，耐晶间腐蚀性能和焊接性能均显著提高，同时还保持有铁素体不锈钢的475℃脆性以及导热系数高，具有超塑性等特点。

与奥氏体不锈钢相比，强度高且耐晶间腐蚀和耐氯化物应力腐蚀有明显提高。

铁素体不锈钢标准全文共四篇示例，供读者参考第一篇示例：铁素体不锈钢是一种抗腐蚀性能优异的钢种，其主要成分是固溶态奥氏体和铁素体。

铁素体不锈钢具有良好的机械性能、焊接性能和加工性能，被广泛应用于化工、海洋开发、食品加工、医药制造等领域。

为了保证铁素体不锈钢的质量和可靠性，各国制定了一系列相关标准，以确保铁素体不锈钢的生产、检验和应用符合规范要求。

铁素体不锈钢的标准可以分为国际标准、国家标准和行业标准三类。

国际标准主要是由国际标准化组织（ISO）制定的，例如ISO 15510、ISO 3506等。

国家标准是由各国国家标准化组织或相关行业组织制定，例如中国的《不锈钢钢材》（GB/T 20878）、《不锈钢螺栓》（GB/T 70）等。

行业标准是由相关行业协会或企业制定的，如美国石油学会（API）的《石油天然气工业管道系统材料和涂层标准规范》（API SPEC 5LC）等。

铁素体不锈钢的标准内容包括材料化学成分、力学性能、物理性能、规格尺寸、检验方法、标志标识等方面。

材料化学成分是铁素体不锈钢标准中最重要的内容之一，通常包括铬（Cr）、镍（Ni）、钼（Mo）、锰（Mn）、硅（Si）等元素的含量范围和要求。

力学性能则包括抗拉强度、屈服强度、延伸率等指标，用于评价铁素体不锈钢的强度和塑性。

物理性能是铁素体不锈钢标准中另一个重要内容，主要包括密度、热传导性、热膨胀系数等指标。

规格尺寸是指铁素体不锈钢的外径、壁厚、长度等尺寸范围和公差要求，用于保证铁素体不锈钢制品的相互兼容和互换性。

检验方法是评价铁素体不锈钢质量的关键，包括化学成分分析、力学性能测试、外观检验、尺寸测量等方面。

标志标识是铁素体不锈钢标准中的一个重要内容，规定了铁素体不锈钢制品的标志和标识方式，用于标识材料的牌号、规格、生产厂家等信息。

标志标识是铁素体不锈钢产品的重要质量保证，有助于消费者识别和选择合适的铁素体不锈钢制品。

在实际生产和应用中，铁素体不锈钢标准的遵循是确保铁素体不锈钢质量和可靠性的关键。

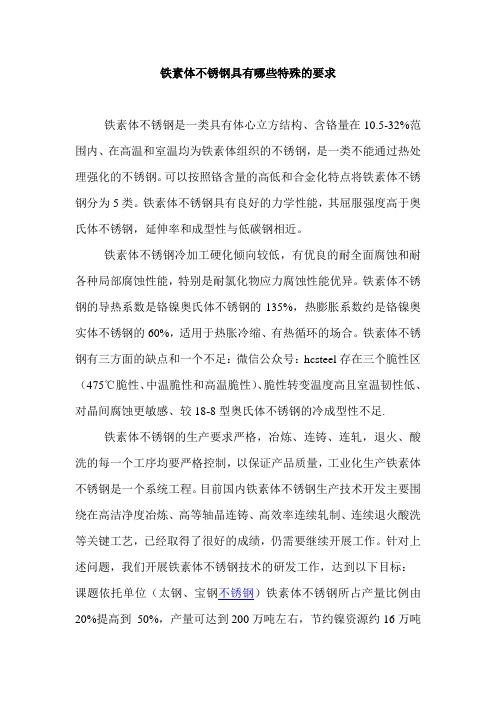

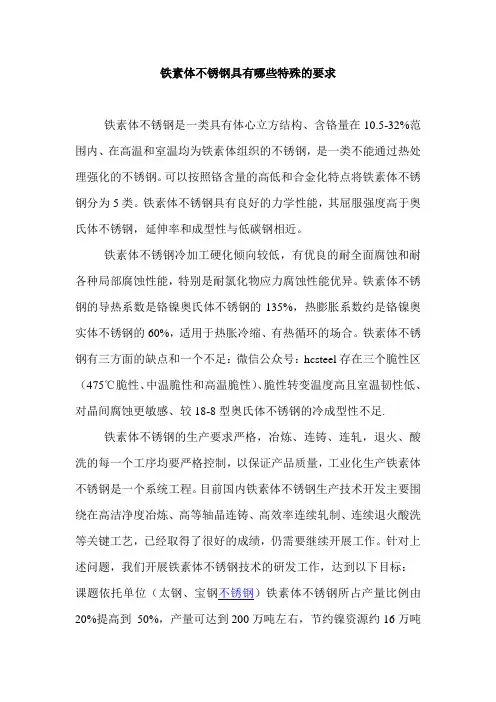

铁素体不锈钢具有哪些特殊的要求铁素体不锈钢是一类具有体心立方结构、含铬量在10.5-32%范围内、在高温和室温均为铁素体组织的不锈钢，是一类不能通过热处理强化的不锈钢。

可以按照铬含量的高低和合金化特点将铁素体不锈钢分为5类。

铁素体不锈钢具有良好的力学性能，其屈服强度高于奥氏体不锈钢，延伸率和成型性与低碳钢相近。

铁素体不锈钢冷加工硬化倾向较低，有优良的耐全面腐蚀和耐各种局部腐蚀性能，特别是耐氯化物应力腐蚀性能优异。

铁素体不锈钢的导热系数是铬镍奥氏体不锈钢的135%，热膨胀系数约是铬镍奥实体不锈钢的60%，适用于热胀冷缩、有热循环的场合。

铁素体不锈钢有三方面的缺点和一个不足：微信公众号：hcsteel存在三个脆性区（475℃脆性、中温脆性和高温脆性）、脆性转变温度高且室温韧性低、对晶间腐蚀更敏感、较18-8型奥氏体不锈钢的冷成型性不足.铁素体不锈钢的生产要求严格，冶炼、连铸、连轧，退火、酸洗的每一个工序均要严格控制，以保证产品质量，工业化生产铁素体不锈钢是一个系统工程。

目前国内铁素体不锈钢生产技术开发主要围绕在高洁净度冶炼、高等轴晶连铸、高效率连续轧制、连续退火酸洗等关键工艺，已经取得了很好的成绩，仍需要继续开展工作。

针对上述问题，我们开展铁素体不锈钢技术的研发工作，达到以下目标：课题依托单位（太钢、宝钢不锈钢）铁素体不锈钢所占产量比例由20%提高到50%，产量可达到200万吨左右，节约镍资源约16万吨（以304奥氏体不锈钢含8% Ni计算）；提高钢的洁净度达到（[C]+[N]）≤150ppm，提高均匀度，高成形性能铁素体不锈钢铸坯的等轴晶比例从目前的30％到50％；低铬（10～14%Cr）铁素体不锈钢具有优异的成型性，平均塑性应变比r≥1.3、皱折级数≤1.4，轿车冷凝液系统用材料使用寿命大于5年；中铬（14～22%Cr）铁素体不锈钢的平均塑性应变比r≥1.2、皱折级数≤1.4，实物水平与川崎公司产品相当，在海洋大气、工业大气、自来水中耐点蚀、缝隙腐蚀、应力腐蚀性能相当或优于304、316不锈钢；高铬（22～30%Cr）钼铁素体不锈钢在海洋环境或强氯化物介质中无应力腐蚀倾向，在6%FeCl3溶液中的临界点蚀温度≥70℃，在6%FeCl3溶液中的临界缝隙腐蚀温度≥40℃，可焊接（焊后无晶间腐蚀倾向），冷脆转变温度≤－20℃。

奥氏体铁素体不锈钢1.引言1.1 概述奥氏体、铁素体和不锈钢是金属材料领域中常见的概念。

它们在工业生产和日常生活中都起着重要的作用。

奥氏体和铁素体是铁碳合金中的两种重要组织结构，而不锈钢则是一种具有抗腐蚀性能的特殊钢材。

奥氏体是一种由铁和一定量的碳组成的金属组织结构。

它的特点是具有良好的塑性和韧性，能够很好地适应外力的作用。

同时，奥氏体具有较高的硬度和强度，因此在一些需要承受较大压力或负荷的结构材料中广泛应用。

奥氏体形成的条件包括高温下的快速冷却和添加合适的合金元素等。

铁素体是另一种常见的金属组织结构，主要由铁和碳组成。

与奥氏体相比，铁素体的硬度和强度较低，但具有较好的可加工性和可锻造性。

铁素体常用于制造一些需要加工成型的零件和构件。

它形成的条件为低温下的慢速冷却和碳含量较高。

不锈钢是一种合金材料，主要由铁、铬和少量的碳等元素组成。

它具有抗腐蚀性、耐热性和耐磨性等特点，常用于制作厨具、化工设备和建筑材料等。

根据其组织结构和耐腐蚀性能的不同，不锈钢可以分为奥氏体不锈钢、铁素体不锈钢和双相不锈钢等。

本文将详细介绍奥氏体、铁素体和不锈钢的定义、特点、形成过程以及在工业和生活中的应用领域。

通过对这些材料的深入了解，可以更好地理解金属材料的性能和应用，并为相关产业的发展提供参考和指导。

1.2 文章结构本文将从三个方面详细介绍奥氏体、铁素体和不锈钢的定义、特点、形成以及应用。

下面是文章的具体结构。

第二部分正文将重点介绍奥氏体、铁素体和不锈钢。

首先，在2.1部分将详细阐述奥氏体的定义和特点。

我们将介绍奥氏体的晶体结构、化学成分以及其在不同条件下的形成方式。

此外，我们还将探讨奥氏体的应用领域，如在建筑、航空航天、汽车工业等方面的应用。

接着，在2.2部分，我们将对铁素体进行详细讲解。

我们将介绍铁素体的结构和成分，并探讨铁素体的形成机制。

此外，我们还将探讨铁素体在材料工程领域的广泛应用，包括在制造业、船舶、化工等领域中的应用。

不锈钢按照其组织结构分为奥氏体型不锈钢、铁素体型不锈钢、双相不锈钢、马氏体型不锈钢和沉淀硬化型不锈钢。

一、奥氏体型不锈钢奥氏体型不锈钢是不锈钢中最重要的一类，其产量和用量占不锈钢总量的70%。

按照合金化方式，奥氏体型不锈钢可分为铬镍钢和铁铬锰钢两大类。

前者以镍为奥氏体化元素，是奥氏体钢的主体；后者是以锰、氮代替昂贵的镍的节镍钢种。

总体讲，奥氏体钢耐蚀性好，有良好的综合力学性能和工艺性能，但强度、硬度偏低。

二、铁素体型不锈钢铁素体型不锈钢含铬11%-30%，基本不含镍，是节镍钢种，在使用状态下组织结构以铁素体为主。

铁素体型不锈钢强度较高，而冷加工硬化倾向较低，耐氯化物应力腐蚀、点蚀、缝隙腐蚀等局部腐蚀性能优良，但是对晶间腐蚀敏感，低温韧性较差。

三、双相不锈钢一般认为，在奥氏体基体上存在15%以上的铁素体，或在铁素体基体上存在15%以上的奥氏体即可称其为奥氏体+铁素体双相不锈钢。

双相不锈钢兼有奥氏体钢和铁素体钢的优点。

四、马氏体型不锈钢马氏体型不锈钢是一类可以用热处理的手段调整其性能的钢，其强度、硬度较高。

五、沉淀硬化型不锈钢沉淀硬化型不锈钢是通过热处理手段使钢中碳化物沉淀析出，从而达到提高强度目的的钢。

各类型不锈钢主要使用特性对比如表2-5-6所示。

我国不锈钢标准主要牌号的特点和用途如表2-5-7所示；日本JIS标准主要牌号的特点和用途如表2-5-8所示。

表2-5-6 不锈钢主要使用特性对比特性马氏体型不锈钢铁素体型不锈钢奥氏体型不锈钢双相不锈钢备注耐蚀性能耐大气腐蚀性能一般良好良好良好与合金因素有关耐酸性能一般良好良好良好与合金因素有关耐孔蚀、间隙腐蚀一般良好良好良好与合金因素有关耐应力腐蚀裂纹一般良好一般良好与合金因素有关耐热性能高温强度良好稍差良好稍差高温脆性高温氧化、硫化一般良好良好 —热疲劳一般良好一般 —加工性能焊接性能一般一般良好良好冷加工（深冲）稍差良好良好稍差冷加工（胀形）稍差一般良好稍差切削性能一般一般一般一般强度室温强度良好一般一般良好低温强度、韧性稍差差良好差疲劳、切口敏感性一般一般良好一般其他非磁性能差差良好差电热性能良好一般 —表2-5-7我国不锈钢主要牌号的特点和用途类型牌号特点和用途奥氏体型1Cr17Mn6Ni5N 节Ni钢种，代替牌号1Cr17Ni7，冷加工后具有磁性。

不锈钢铁素体含量标准摘要：一、铁素体不锈钢的概述二、铁素体不锈钢的标准分类三、奥氏体不锈钢中铁素体含量的标准四、如何检测不锈钢铁素体含量五、铁素体含量对不锈钢性能的影响正文：一、铁素体不锈钢的概述铁素体不锈钢是一种不锈钢的类型，其主要成分是铁素体，具有较好的耐腐蚀性、焊接性和机械性能。

在我国，铁素体不锈钢涉及到金相检验方法、型钢、异型钢、钢管、铸铁管、金属化学性能试验方法、焊接与切割、金属工艺性能试验方法等多个方面。

二、铁素体不锈钢的标准分类铁素体不锈钢按照其金相组织和性能特点，可以分为不同的标准分类。

其中，常见的分类包括按照含铁量、含碳量、含铬量等元素含量的不同，以及按照其加工工艺和用途的不同进行分类。

三、奥氏体不锈钢中铁素体含量的标准奥氏体不锈钢和铁素体不锈钢是不锈钢中两个不同的分类。

一般来说，奥氏体不锈钢中铁含量都在60% 以上，而铁素体铁的含量在80% 以上。

但是，具体的铁素体含量标准会根据不同的奥氏体不锈钢牌号和其化学成分的不同而有所差异。

四、如何检测不锈钢铁素体含量检测不锈钢铁素体含量的方法有多种，其中常见的包括金相检验方法、光谱分析法、微观晶像测量法等。

金相检验方法通过观察不锈钢的金相组织，来判断其铁素体含量。

光谱分析法可以通过分析不锈钢中的元素含量，来推算其铁素体含量。

微观晶像测量法则是通过在显微镜下数铁素体的区域，来测量其铁素体含量。

五、铁素体含量对不锈钢性能的影响铁素体含量对不锈钢的性能有着重要的影响。

一般来说，铁素体含量越高，不锈钢的焊接性、耐腐蚀性和机械性能（高温性）等性能就越好。

但是，如果铁素体含量过高，也会导致不锈钢的硬度和脆性增加，影响其加工性能和使用寿命。

铁素体不锈钢
铬含量一般为12%~30%，通常不含镍，在使用状态基体组织为铁素体的不锈钢。

在使用状态下以铁素体组织为主的不锈钢。

含铬量在11%~30%，具有体心立方晶体结构。

这类钢一般不含镍，有时还含有少量的Mo、Ti、Nb等元素，这类钢具有导热系数大，膨胀系数小、抗氧化性好、抗应力腐蚀优良等特点，多用于制造耐大气、水蒸气、水及氧化性酸腐蚀的零部件。

这类钢存在塑性差、焊后塑性和耐蚀性明显降低等缺点，因而限制了它的应用。

炉外精炼技术（AOD或VOD）的应用可使碳、氮等间隙元素大大降低，因此使这类钢获得广泛应用。

400系铁素体不锈钢系指铬含量在11%～30%之间、在高温和室温下钢的基本组织为体心立方晶体结构，在使用状态下以铁素体为主的不锈钢。

铁素体不锈钢具有以下的特点和优势：不含贵重金属镍、成本低，称为经济不锈钢。

应用前景广阔，可用于家电、汽车、餐厨具、装饰行业；耐应力腐蚀性能优异；加工硬化倾向小，易于冷镦、切削；导热系数高(是奥氏体钢的1.5倍)，非常适用于热交换用途；线膨胀系数小(是奥氏体钢的60%)，适用于热循环的使用条件；导磁性能优异。

铁素体的强度、硬度不高，但具有良好的塑性与韧性。

铁素体的显微组织与纯铁相同，呈明亮的多边形晶粒组织，有时由于各晶粒位向不同，受腐蚀程度略有差异，因而稍显明暗不同。

铁素体在770℃以下具有铁磁性，在770℃以上则失去铁磁性。

（铁素体的居里点为770℃）。
