autocad习题集

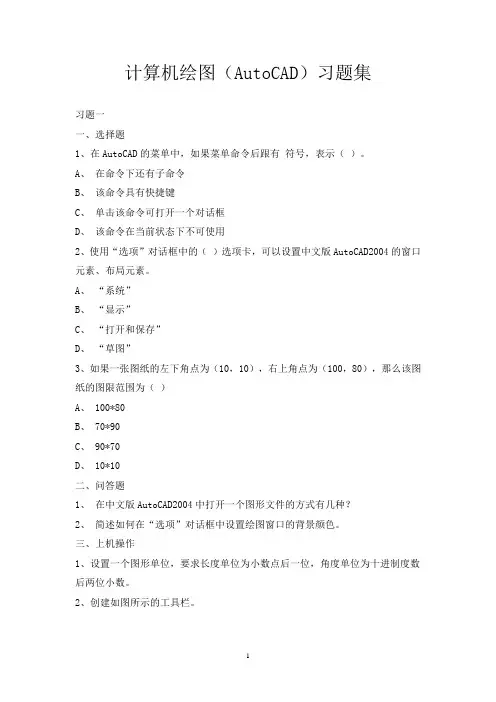

计算机绘图（AutoCAD）习题集习题一一、选择题1、在AutoCAD的菜单中，如果菜单命令后跟有符号，表示（）。

A、在命令下还有子命令B、该命令具有快捷键C、单击该命令可打开一个对话框D、该命令在当前状态下不可使用2、使用“选项”对话框中的（）选项卡，可以设置中文版AutoCAD2004的窗口元素、布局元素。

A、“系统”B、“显示”C、“打开和保存”D、“草图”3、如果一张图纸的左下角点为（10，10），右上角点为（100，80），那么该图纸的图限范围为（）A、 100*80B、 70*90C、 90*70D、 10*10二、问答题1、在中文版AutoCAD2004中打开一个图形文件的方式有几种？2、简述如何在“选项”对话框中设置绘图窗口的背景颜色。

三、上机操作1、设置一个图形单位，要求长度单位为小数点后一位，角度单位为十进制度数后两位小数。

2、创建如图所示的工具栏。

习题二一、选择题1、在机械制图中，常使用“绘图”“圆”命令中的（）子命令绘制连接弧。

A、圆心、半径B、三点C、相切、相切、半径D、相切、相切、相切2、中文版AutoCAD2004中，系统提供了（）个命令用来绘制圆弧。

A、 6B、 11C、 12D、 83、在中文版AutoCAD2004中，可以使用“矩形”命令绘制多种图形，以下答案中最恰当的是（）。

A、圆角矩形B、倒角矩形C、有厚度的矩形D、以上答案全正确4、如果要通过依次指定与圆相切的3个对象来绘制圆形，应选择“绘制”/“圆”菜单中的（）子命令。

A、圆心、半径B、相切、相切、相切C、三点D、相切、相切、半径二、问答题1、在AutoCAD2004中，用户可绘制的二维图形对象有哪些？2、绘制圆的方法有那几种？3、如何启动绘制多段线的命令？4、等分点的作用有哪些？三、上机操作1、综合利用各种绘图工具，绘制下列图形。

习题三一、填空题1、对于同一个平面上的两条不平行且无交点的线段，可以仅通过一个（）命令来延长原线段使两条线段相交于一点。

(完整版)CAD试题及答案一、选择题（每题2分，共20分）1. CAD的全称是（）A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助教学D. 计算机辅助绘图答案：A2. 在AutoCAD中，下列哪个命令可以用于绘制直线（）A. LINEB. CIRCLEC. ARCD. MLINE答案：A3. 在AutoCAD中，哪个命令用于创建尺寸标注（）A. DIMB. MTEXTC. TEXTD. QDIM答案：A4. 在AutoCAD中，以下哪个快捷键用于撤销上一步操作（）A. Ctrl + ZB. Ctrl + YC. Ctrl + CD. Ctrl + X答案：A5. 在AutoCAD中，以下哪个命令用于创建矩形（）A. RECTB. POLYGONC. donutD. CIRCLE答案：A6. 在AutoCAD中，以下哪个命令用于修剪图形（）A. TRIMB. EXTENDC. ERASED. SCALE答案：A7. 在AutoCAD中，以下哪个命令用于创建渐变色填充（）A. HATCHB. SOLIDC. GRADIENTD. PATTERN答案：C8. 在AutoCAD中，以下哪个命令用于创建文字样式（）A. STYLEB. TEXTC. MTEXTD. DTEXT答案：A9. 在AutoCAD中，以下哪个命令用于创建三维实体（）A. EXTRUDEB. PRESSPULLC. UNIOND. SUBTRACT答案：A10. 在AutoCAD中，以下哪个命令用于创建三维曲面（）A. LOFTB. SWEEPC. revolveD. 3DFACE答案：D二、填空题（每题2分，共20分）1. 在AutoCAD中，可以通过【______】命令打开图层特性管理器。

答案：LAYER2. 在AutoCAD中，可以通过【______】命令进行视图缩放。

答案：ZOOM3. 在AutoCAD中，可以通过【______】命令进行视图平移。

autocad期末试题及答案一、选择题（每题2分，共20分）1. AutoCAD中，哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在AutoCAD中，如何快速选择所有对象？A. 使用鼠标框选B. 使用鼠标滚轮C. 输入命令“SELECTALL”D. 输入命令“ALL”答案：C3. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 文字答案：D4. AutoCAD中，如何撤销上一步操作？A. 使用“UNDO”命令B. 使用“REDRAW”命令C. 使用“ERASE”命令D. 使用“PASTE”命令答案：A5. 在AutoCAD中，哪个命令用于绘制圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A6. 如何在AutoCAD中创建一个新的图层？A. 使用“LAYER”命令B. 使用“NEW”命令C. 使用“COPY”命令D. 使用“PASTE”命令答案：A7. 在AutoCAD中，如何将一个对象移动到另一个位置？A. 使用“MOVE”命令B. 使用“COPY”命令C. 使用“ARRAY”命令D. 使用“ROTATE”命令答案：A8. AutoCAD中，哪个命令用于绘制矩形？A. RECTANGB. POLYGONC. BOXD. CUBE答案：A9. 如何在AutoCAD中改变对象的颜色？A. 使用“PROPERTIES”命令B. 使用“CHPROP”命令C. 使用“COLOR”命令D. 使用“CHANGE”命令答案：A10. 在AutoCAD中，如何测量两点之间的距离？A. 使用“DIST”命令B. 使用“MEASURE”命令C. 使用“LENGTHEN”命令D. 使用“SCALE”命令答案：A二、填空题（每题2分，共20分）1. 在AutoCAD中，使用____命令可以绘制多段线。

答案：POLYLINE2. 要改变线型比例，可以使用命令______。

autocad认证试题及答案AutoCAD认证试题及答案1. 以下哪个命令用于创建直线？A. LINEB. CIRCLEC. ARCD. POLYLINE答案：A2. 在AutoCAD中，如何快速选择所有对象？A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用键盘快捷键答案：D3. 以下哪个命令用于创建圆形？A. RECTANGB. CIRCLEC. ELLIPSED. POLYLINE答案：B4. 在AutoCAD中，如何快速缩放视图以适应窗口？A. 使用ZOOM命令后输入AB. 使用PAN命令C. 使用REGEN命令D. 使用ERASE命令答案：A5. 如何在AutoCAD中创建一个矩形？A. 使用RECTANG命令B. 使用LINE命令C. 使用CIRCLE命令D. 使用POLYLINE命令答案：A6. 以下哪个命令用于创建多边形？A. POLYLINEB. RECTANGC. CIRCLED. ELLIPSE答案：A7. 在AutoCAD中，如何复制一个对象？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A8. 以下哪个命令用于创建弧线？A. ARCB. CIRCLEC. ELLIPSED. POLYLINE答案：A9. 在AutoCAD中，如何快速测量两点之间的距离？A. 使用DIST命令B. 使用AREA命令C. 使用LIST命令D. 使用ID命令答案：A10. 如何在AutoCAD中创建一个椭圆？A. 使用CIRCLE命令B. 使用ELLIPSE命令C. 使用ARC命令D. 使用POLYLINE命令答案：B11. 在AutoCAD中，如何快速选择所有具有相同属性的对象？A. 使用QSELECT命令B. 使用FILTER命令C. 使用LAYER命令D. 使用PROPERTIES命令答案：A12. 以下哪个命令用于创建多段线？A. POLYLINEB. LINEC. CIRCLED. RECTANG答案：A13. 在AutoCAD中，如何快速切换当前图层？A. 使用LAYER命令B. 使用LWPOLYLINE命令C. 使用MLINE命令D. 使用TEXT命令答案：A14. 以下哪个命令用于创建文本对象？A. TEXTB. MTEXTC. DTEXTD. ALL答案：D15. 在AutoCAD中，如何快速修改对象属性？A. 使用PROPERTIES命令B. 使用CHANGE命令C. 使用MODIFY命令D. 使用EDIT命令答案：A。

一、单选题：1当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单：（A）NEW（B）OPEN（C）MENU√（D）LOAD2AutoCAD环境文件在不同的计算机上使用而：（A）效果相同√（B）效果不同（C）与操作环境有关（D）与计算机CPU有关3在十字光标处被调用的菜单，称为：（A）鼠标菜单（B）十字交叉线菜单（C）快捷菜单√（D）此处不出现菜单4可以利用以下那种方法来调用命令：（A）选择下拉菜单中的菜单项（B）单击工具栏上的按钮（C）在命令状态行输入命令（D）三者均可√5取消命令执行的键是：（A）按ESC键√（B）按鼠标右键（C）按ENTER键（D）按FI键6AutoCAD图形文件和样板文件的扩展名分别是：（A）DWT,DWG（B）DWG,DWT√（C）BMP,BAK（D）BAK,BMP7在命令行状态下，不能调用帮助功能的操作是：（A）键入HELP命令（B）快捷键Ctrl＋H√（C）功能键F1（D）键入？8哪个功能健可以进入文本窗口？（A）功能键F2√（B）功能键F3（C）功能键F1（D）功能键F49在AutoCAD中，系统提供了（）条命令用来绘制圆弧。

（A）9（B）11√（C）6（D）810以下那种输入方式是绝对坐标输入方式：（A）10（B）＠10，10，0（C）10，10，0√（D）＠10＜０11当前图层（）被关闭，（）被冻结：（A）不能，可以（B）不能，不能（C）可以，可以（D）可以，不能√12如果从起点为（５，５），要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：（A）５０，３０（B）＠３０，５０（C）＠５０<３０√（D）３０，５０13正交和极轴追踪是：（A）名称不同，但是一个概念（B）正交是极轴的一个特例√（C）极轴是正交的一个特例；（D）不相同的概念14下面哪个层的名称不能被修改或删除：（A）标准层（B）０层√（C）未命名的层（D）缺省的层15精确绘图的特点：（A）精确的颜色（B）精确的线宽（C）精确的几何数量关系√（D）精确的文字大小16下面哪种可以作为过滤器条件？（A）绿色（B）颜色√（C）随块（D）随层17以下哪种说法是错误的：（A）可以用“绘图”|“圆环”命令绘制填充的实心圆（B）打断一条“构造线”将得到两条射线（C）不能用“绘图”|“椭圆”命令画圆√（D）使用“绘图”|“正多边形”命令将得到一条多段线18按比例改变图形实际大小的命令是：（A）OFFSET（B）ZOOM、420ｘ297（C）SCALE√（D）STRETCH19改变图形实际位置的命令是：（A）MOVE√（B）PAN（C）ZOOM、420ｘ297（D）OFFSET20移动（Move）和平移（Pan）命令是：（A）都是移动命令，效果一样（B）移动（Move）速度快，平移（Pan）速度慢（C）移动（Move）的对象是视图，平移（Pan）的对象是物体（D）移动（Move）的对象是物体，平移（Pan）的对象是视图√21当图形中只有一个视口时，【重生成】的功能与（）相同。

AutoCAD测试题一、单选题:（共50分，每题2分）1、应用倒角命令"chamfer”进行倒角操作时：（C）A、不能对多段线对象进行倒角B、可以对样条曲线对象进行倒角C、不能对文字对象进行倒角D、不能对三维实体对象进行倒角2、在AutoCAD中默认存在的命名图层过滤器不包括：（C）A、显示所有图层B、显示所有使用图层C、显示所有打印图层D、显示所有依赖于外部参照的图层3、AutoCAD软件可以进行三维设计，但不能进行：（D）A、线框建模B、表面建模C、实体建模D、参数化建模4、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：（B）A、单一命令B、新命令和增强命令C、在不需要时D、不仅对话框5、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令：（B）A、breakB、mleditC、explodeD、trim6、在绘制直线时，可以使用以下快捷输入方式:（B）A、cB、LC、panD、E7、要创建与3个对象相切的圆可以:（A）A、选择【绘图】【圆】【相切、相切、相切】命令B、选择【绘图】【圆】【相切、相切、半径】命令C、选择【绘图】【圆】【三点】命令D、单击【圆】按钮，并在命令行内输入3P命令8、下面关于选取对象的说法正确的是:（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角,再向右下角拖动，框在选择框内的对象被选中C、交叉选取对象时先确定右上角，再向右下角拖动,框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮,命令行内输入WP,然后确定选择范9、不是环形阵列定义阵列对象数目和分布方法的是：（C）A、项目总数和填充角度B、项目总数和项目间的角度C、项目总数和基点位置D、填充角度和项目间的角度10、用缩放命令“seal缩放对象时：（D）A、必须指定缩放倍数B、可以不指定缩放基点C、必须使用参考方式D、可以在三维空间缩放对象11、在AutoCAD中给一个对象指定颜色特性可以使用以下多种调色板,除了：（A）C 、真彩色 A 、灰度颜色B 、索引颜色D 、配色系统12、在AutoCAD 中可以给图层定义的特性不包括：（D ）A 、颜色B 、线宽C 、打印/不打印D 、透明/不透明13、移动圆对象，使其圆心移动到直线中点，需要应用:（D ）A 、正交B 、捕捉C 、栅格D 、对象捕捉14、在AutoCAD 中可以指定和添加各种类型文件的搜索路径，除了以下哪种文件：（B ） A 、自动保存文件B 、AutoCAD 主应用程序文件C 、菜单文件D 、样板图形文件15、在AutoCAD 中默认存在的命名图层过滤器不包括：（C ）A 、显示所有图层B 、显示所有使用图层C 、显示所有打印图层D 、显示所有依赖于外部参照的图层16、AutoCAD 软件不能用来进行：（A ）A 、文字处理B 、服装设计C 、电路设计D 、零件设计17、28、用偏移命令“offset”偏移对象时：（D ）A 、必须指定偏移距离B 、不可以指定偏移通过特殊点C 、不可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失18、用复制命令“copy”复制对象时，不可以：（D）A、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层19、在AutoCAD中，不可以通过以下方法改变一个系统变量的值：（B）A、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置20、用缩放命令"scale”缩放对象时：（C）A、可以只在X轴方向上缩放B、不可以通过参照长度和指定的新长度确定C、基点可以选择在对象之外D、不可以缩放小数倍21、在工作移动图形时，可利用以下方式实现：（C）A、利用ctrl+p键B、利用shifl+p键C、按住鼠标中键拖动D、滚动鼠标中键移动22、下面关于选取对象的说法正确的是：（A）A、直接单击所要选取的对象B、在选取对象时先确定左上角，再向右下角拖动,框在选择框内的对象被选中C、交叉选取对象时先确定右上角,再向右下角拖动，框在选择框内的对象被选中D、多边形选取对象的方法是单击移动+按钮，命令行内输入WP,然后确定选择范围23、下面关于拉伸对象的说法不正确的是:（A）A、直线在窗口内的端点不动，在窗口外的端点移动B、在对区域填充部分拉伸对象时,窗口外的端点不动，窗口内的端点移动C、在拉伸圆弧时,圆弧的弦高不变,主要调整圆心的位置和圆弧的起始角和终止角D、多段线两端的宽度、切线方向以及曲线及拟合信息均不改变24、拉伸命令"stretch"拉伸对象时,不能：（A）A、把圆拉伸为椭圆B、把正方形拉伸成长方形C、移动对象特殊点D、整体移动对象25、不能应用修剪命令“trim"进行修剪的对象是：（D）A、圆弧B、圆C、直线D、文字二、判断正误（共20分，每题2分）26、在AutoCAD中无法使用透视方式观察三维模型。

一、AutoCAD入门与基本操作一、单选题（共45题，45分）1、AutoCAD临时文件的扩展名为________。

A、 .BADB、 .DOGC、 .ac$D、 .SAV正确答案： C解析：解析：利用组合键win+R打开系统中的运行程序，进入运行界面之后在输入框中输入：%temp%，按确定即可进入TEMP文件夹了，里面有AutoCAD 临时文件，可以显示扩展名为.ac$。

2、在同时打开多个不连续的文件时使用的组合键是。

A、 AltB、 CtrlC、 ShiftD、 Esc正确答案： B3、将所有图形对象显示在屏幕上,使图形充满屏幕,可使用什么缩放命令。

A、范围缩放B、动态缩放C、中心缩放D、全部缩放正确答案： A4、哪些特性是"特性匹配"对话框不可以更改的。

A、图层B、线型比例C、颜色D、面积正确答案： D5、在使用某个命令时,欲了解该命令,可以。

A、按功能键F1B、按功能键F10C、按功能键F2D、按功能键F12正确答案： A6、缩放命令中的“全部”选项,它的意义是。

A、在图形窗口中显示所有的图形对象,即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形正确答案： A7、关于 ZOOM(缩放)和 PAN(平移)的几种说法，哪一个正确。

A、 ZOOM改变实体在屏幕上的显示大小,也改变实体的实际尺寸B、 ZOOM改变实体在屏幕上的显示大小,但不改变实体的实际尺寸C、 PAN改变实体在屏幕上的显示位置,也改变实体的实际位置D、 PAN改变实体在屏幕上的显示位置,其坐标值随之改变正确答案： B8、执行下述可以更改绘图区背景颜色。

A、 "工具"菜单→"选项"选项→"显示"标签按钮B、 "工具"菜单→"选项"选项→"文件"标签按钮C、 "工具"菜单→"选项"选项→"打开和保存"标签按钮D、 "工具"菜单→"选项"选项→"系统"标签按钮正确答案： A9、AutoCAD提供的部分命令可输入它的缩写,以减少输入量。

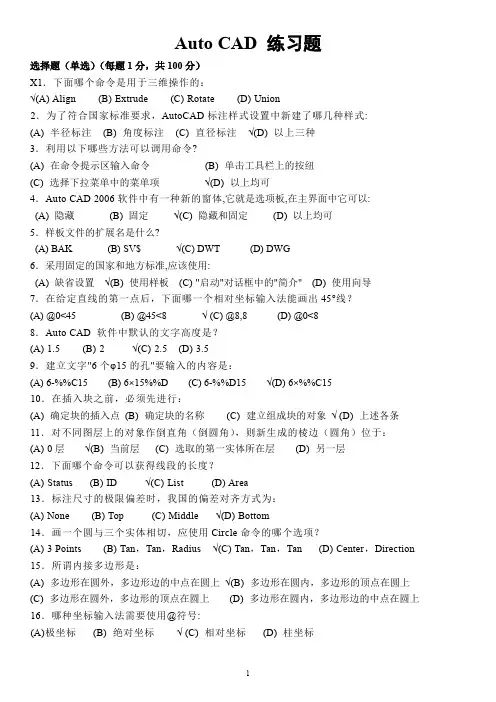

Auto CAD练习题选择题（单选）（每题1分，共100分）X1．下面哪个命令是用于三维操作的：√(A)Align(B)Extrude(C)Rotate(D)Union2．为了符合国家标准要求，AutoCAD标注样式设置中新建了哪几种样式:(A)半径标注(B)角度标注(C)直径标注√(D)以上三种3．利用以下哪些方法可以调用命令?(A)在命令提示区输入命令(B)单击工具栏上的按纽(C)选择下拉菜单中的菜单项√(D)以上均可4．Auto CAD2006软件中有一种新的窗体,它就是选项板,在主界面中它可以:(A)隐藏(B)固定√(C)隐藏和固定(D)以上均可5．样板文件的扩展名是什么?(A)BAK(B)SV$√(C)DWT(D)DWG6．采用固定的国家和地方标准,应该使用:(A)缺省设置√(B)使用样板(C)"启动"对话框中的"简介"(D)使用向导7．在给定直线的第一点后，下面哪一个相对坐标输入法能画出45°线？(A)@0<45(B)@45<8√(C)@8,8(D)@0<88．Auto CAD软件中默认的文字高度是？(A)1.5(B)2√(C)2.5(D)3.59．建立文字"6个φ15的孔"要输入的内容是：(A)6-%%C15(B)6×15%%D(C)6-%%D15√(D)6×%%C1510．在插入块之前，必须先进行：(A)确定块的插入点(B)确定块的名称(C)建立组成块的对象√(D)上述各条11．对不同图层上的对象作倒直角（倒圆角），则新生成的棱边（圆角）位于：(A)0层√(B)当前层(C)选取的第一实体所在层(D)另一层12．下面哪个命令可以获得线段的长度？(A)Status(B)ID√(C)List(D)Area13．标注尺寸的极限偏差时，我国的偏差对齐方式为：(A)None(B)Top(C)Middle√(D)Bottom14．画一个圆与三个实体相切，应使用Circle命令的哪个选项？(A)3Points(B)Tan，Tan，Radius√(C)Tan，Tan，Tan(D)Center，Direction 15．所谓内接多边形是：(A)多边形在圆外，多边形边的中点在圆上√(B)多边形在圆内，多边形的顶点在圆上(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆内，多边形边的中点在圆上16．哪种坐标输入法需要使用@符号:(A)极坐标(B)绝对坐标√(C)相对坐标(D)柱坐标17．关于冻结图层(Freeze),哪个说法是正确的:(A)该图层上的图形对象可见,能打印输出,不能修改√(B)该图层上的图形对象不可见,不能打印输出,不能修改(C)该图层上的图形对象在图形重新生成(Regen)时要计算(D)与关闭图层(Off)完全一样18．以下哪条命令不可以当作透明命令使用:(A)Zoom(B)Pan√(C)Regen(D)Dsviewer19．建立文字"20±0.1",可以键盘输入以下内容:(A)20±0.1√(B)20%%p0.1(C)20+-0.1(D)20%%d0.120．在引线(Leader)命令中,想画出不带箭头的注释线,应在格式(Format)选项中选择: (A)Spline(B)Straight(C)None Arrow√(D)None21．对于任何一个图形,想将它存为样板图(Template):(A)不一定能存为样板图(B)将其存成扩展名为.tem文件即可√(C)将其存成扩展名为.dwt文件即可(D)将其存成扩展名为.dwg文件即可22．在构造选择集时,将已选中的对象移出,应输入:(A)CP(B)L(C)A√(D)R23．调用Plot命令输出一幅图形时,可以:(A)在命令行输入Plot命令(B)在File菜单中选择Print(C)在命令行输入Print命令√(D)以上都对24．下列哪一个命令是用来显示选定对象的数据信息的:√(A)List(B)Dist(C)Area(D)StatusX25．下面哪个命令可以使三维实体模型的显示最具有真实感？(A)消隐(B)重画√(C)渲染(D)着色X26．下面哪个命令可以使某三维实体相对于另一三维实体的位置产生变化?(A)Insert(B)Extrude√(C)Align(D)Subtract27．在进行文字样式设置时,我国国家标准要求汉字的宽度比例约为:(A)0.5√(B)0.7(C)1(D)1.428．重复执行上一个命令的最快方法是：(A)按Shift健(B)按Esc健√(C)按回车健(D)按F8健29．在进行标注样式设置时,我国国家标准要求尺寸界线的超出长度约为:(A)6~8mm(B)5~8mm(C)3~5mm√(D)2~5mm30．特性刷可以复制什么特性：(A)有层、线型、颜色和厚度(B)有层、线型、颜色和线型比例(C)有线型、颜色、线型比例和厚度√(D)有层、线型、颜色、线型比例和厚度31．哪一个工具栏中有颜色列表？(A)标准工具栏√(B)对象特性工具栏(C)绘图工具栏(D)修改工具栏32．在给定直线的第一点后，下面哪一个相对坐标输入法能画出8个单位长的垂直线？(A)@90<8√(B)@8<90(C)@8<0(D)@0<833．下面哪种对象捕捉方式是用于捕捉线段的端点？√(A)Endpoint(B)Center(C)Midpoint(D)Quadrant34．在Stretch命令中创建有效的选择集的方法为：√(A)窗交或圈交(B)窗交、圈交或隐含的窗交(C)窗口、窗交或圈交(D)所有35．剖面线的夹点位于是：(A)对象的外部(B)插入点(C)坐标原点√(D)对象的外接矩形中心36．分解（Explode）剖面线后，其原对象将变为：(A)块√(B)直线段(C)多义线(D)直线和圆弧37．在进行标注样式设置时,我国国家标准要求尺寸箭头的长度约为粗实线的:(A)4倍(B)4~6倍√(C)6倍(D)6~8倍38．哪个命令用于建立块的定义？(A)Insert(B)WBlock(C)ByBlock√(D)BMake39．下面哪一角度不用于旋转图形文件？(A)180(B)90√(C)45(D)040．所谓外切多边形是：√(A)多边形在圆外，多边形的各边与圆相切(B)多边形在圆心(C)多边形在圆外，多边形的顶点在圆上(D)多边形在圆上41．机电工程CAD图样中,粗细线型的宽度比率一般采用的是：(A)3:1√(B)2:1(C)4:2:1(D)4:142．我国机电工程CAD图样中,图层标识号是用:(A)拉丁字母(B)罗马字母√(C)数字(D)汉字43．已知字体的高度为h,工程图样中右上角"其余"两字的高度约为:√(A)1.414h(B)1h(C)0.707h(D)0.5h44．在A3图纸上作图时,字体的大小应选择:(A)5(B)4√(C)3.5(D)2.545．我国机电工程CAD图样中,粗实线在屏幕上的颜色是:(A)白色(B)红色(C)黄色√(D)绿色46．在绘图过程中,若虚线、粗实线、双点画线、细点画线重合时,优先画出的顺序是: (A)虚线、粗实线、双点画线、细点画线√(B)粗实线、虚线、细点画线、双点画线(C)双点画线、粗实线、细点画线、虚线(D)细点画线、虚线、双点画线、粗实线47．在尺寸标注设置中,尺寸线、尺寸界线、文字的默认颜色是:√(A)随块(B)随层(C)白色(D)黑色48．进行尺寸标注时,注出的尺寸应该在:(A)0层√(B)当前层(C)尺寸层(D)实体所在层49．当文件名已被指定,要即时存储文件,使用的命令是？(A)Save(B)Save As√(C)QSave(D)PSave50．用层列表不能进行下面哪个操作？(A)打开一个层(B)冻结一个层(C)把锁定的层解锁√(D)改变一个层的颜色51．绘图窗口的缺省色为？(A)白色(B)红色(C)黄色√(D)黑色52．绘制二维图时,常用的对象捕捉点是:(A)端点、中点、圆心、交点(B)端点、中点、圆心、切点√(C)端点、圆心、交点、切点(D)端点、中点、交点、切点53．二维图中,圆弧的夹点是:(A)端点、圆心、象限点(B)中点、圆心、象限点(C)端点、象限点、中点√(D)端点、中点、圆心54．文字的缺省对齐方式是:(A)中心(B)中间√(C)左(D)右55．进行单位设置时,若选择小数制、精度为3位小数,状态行的坐标值显示为:(A)1.253E+01(B)1.253”√(C)1.253(D)1.2531/456．进行单位设置时,若0°为东、角度测量为逆时针方向,90°角将在何方向上?(A)东(B)西(C)南√(D)北57．绘制轴线或对称中心线时,其两端超出图形的长度应控制在?(A)2~3√(B)2~5(C)3~5(D)6~858．绘制圆心符号,在下面哪个工具栏中调用命令?(A)绘图(B)修改√(C)标注(D)实体59．复制命令的快捷命令名是:(A)COPY(B)CY(C)C√(D)CO60．绘制轴线和对称中心线所用的线型名是:(A)ACAD_ISO02W100(B)ACAD_ISO03W100√(C)ACAD_ISO04W100(D)ACAD_ISO05W10061．现有两条相互倾斜的直线段,但不相交,若使之相交,其具体操作(命令)是:(A)Move(B)Copy,Erase(C)Rotate√(D)以上均可62．尺寸标注样式中,不存在的文本对齐方式是:(A)水平√(B)垂直(C)ISO标准(D)与尺寸线对齐63.在AutoCAD中,标准颜色一共有几种?(A)7(B)8√(C)9(D)1064．AutoCAD文本(字)样式中,缺省的字体名是:(A)gbeitc.shx(B)gbcbig.shx(C)dxt.shx√(D)txt.shx65．标注半径尺寸时,如果尺寸界线之间没有足够空间同时放置文字和箭头,那么首先从尺寸界线之间移出的是:(A)箭头√(B)文字(C)文字和箭头(D)文字或箭头,取最佳效果X66．用三维基本实体命令创建一圆柱筒,其创建理念是:(A)创建2个等长不等径的圆柱再求并√(B)创建2个等长不等径的圆柱再求差(C)创建2个等长不等径的圆柱再求交(D)以上均可67．采用用户定义的方式绘制剖面符号时,需要编辑的是:(A)角度和比例(B)比例和间距√(C)角度和间距(D)以上均可68．绘制“6×φ15EQS”孔的阵列方式是:(A)矩形阵列√(B)环形阵列(C)正六边形阵列(D)以上均可69．使用AutoCAD2006版本时,在绘图窗口中双击三键鼠标中键是:(A)实时缩放(B)窗口缩放√(C)范围缩放(D)缩放为原窗口70．利用夹点编辑对象时,能进行编辑操作的夹点是:(A)冷点(B)温点√(C)热点(D)以上均可71．操作镜像命令时,镜像线是:√(A)虚拟的(B)现实的(C)直线(D)直线段72．调用旋转命令时,其基点指的是:(A)中心点(B)中间点(C)中点√(D)旋转中心X73．利用二维封闭对象创建三维实体,其图形是指基本形体的?(A)主视图(B)局部视图(C)剖视图√(D)特征视图X74．不能用于创建三维实体的二维对象是?(A)面域(B)多边形√(C)块(D)二维多段线75．操作拉长(Lengthen)命令时,若使直线段的长度增加一倍,选择的操作方式是:(A)DE√(B)P(C)T(D)DY76．要把一对象修改到指定层,可使用?√(A)图层列表(B)颜色列表(C)线型列表(D)线宽列表77．在一对象上要捕捉靠近靶框中心的点,可使用对象捕捉工具栏中点?(A)端点(B)交点(C)中点√(D)最近点78．确定定长直线段第二点最简单的数据输入方法是?(A)输入直角坐标(B)输入极坐标√(C)定向输入距离(D)用鼠标拾取点79．操作修剪命令时,第一批选中的对象可以是:(A)被切边和延伸边界√(B)剪切边和延伸边界(C)被切边和剪切边(D)以上都是X80．操作三维实体剖切命令的实质是:√(A)用平面剖切(B)用曲面剖切(C)用实体剖切(D)以上都是81．尺寸线应平行于被标注的线段,其间隔及两平行的尺寸线间的间隔应:(A)<5√(B)≥5(C)2~5(D)以上均可82．能适用于各类图样的尺寸终端是：(A)斜线(B)斜线和箭头(C)圆点和箭头√(D)箭头83．绘制圆时,当对称中心线不能相交的线段上,应该进行?(A)补画线段(B)标注尺寸√(C)标注圆心符号(D)以上均可X84．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的对齐方式是:(A)中心(B)中间(C)中上√(D)中下X85．要注写图形左方和上方的表面粗糙度代号,在定义其参数值成块的属性且拾取符号中横线的中点作为块的属性时,文字的旋转角度是:√(A)0(B)90(C)180(D)27086．要同时标注公差带代号和极限偏差数值时,必须在标注极限偏差数值这种形式的基础上再进行哪些命令操作,方可实现?(A)复制、分解、移动(B)复制、分解、修改文字√(C)分解、移动、修改文字(D)分解、复制、修改文字87．标注形位公差时,带箭头的指引线与尺寸线对齐,表示被测要素为:(A)轴线(B)对称面(C)球心√(D)以上均可X88．要想得到三维实体某截断面的断面图,在实体工具栏中选用哪个命令?(A)拉伸(B)旋转(C)剖切√(D)切割X89．下面哪一个命令不是三维操作命令?√(A)三维拉伸(B)三维旋转(C)三维阵列(D)三维镜像X90．样条曲线(Spline)可以绘制?(A)波浪线(B)二维封闭对象(C)拉伸路径√(D)以上均可91.在AutoCAD下拉菜单栏中有11个菜单组,在每个菜单组中还有若干条是:(A)菜单(B)菜单条(C)菜单键√(D)菜单项92.AutoCAD界面中,显示的栅格点(Grid)是:(A)图形的一部分,出图时输出√(B)参照点,迫使光标停在特定的位置上(C)定位时的虚拟参照点(D)以上都不对93.安装且首次运行AutoCAD软件,主界面上显示的工具栏被称为:(A)标准工具栏(B)修改工具栏(C)绘图工具栏√(D)初显工具栏94.用Pline命令画完图后,再将此图分解,屏幕中显示的线宽是:√(A)设定值(B)默认值(C)输入值(D)指定值95.用Pline命令画图时,欲绘出一段指定宽度的图线,用户需键入:(A)L(B)H√(C)W(D)A96.进行图案填充(Hatch)时,所得图案:√(A)颜色和线型都反映当前图层的设置(B)颜色反映当前图层的设置,线型为细实线(C)线型反映当前图层的设置,颜色为白色(D)颜色和线型都与当前图层的设置无关97.下列哪个命令将块(Block)生成图形文件:(A)Save As(B)Explode(C)Block√(D)Wblock98.Purge命令用于:√(A)减少图形文件磁盘存储空间(B)存储图形文件(C)创建新图形(D)删除图形99.AutoCAD屏幕下方的状态栏中的"ORTHO"用于:(A)将光标的移动限定在水平方向上(B)将光标的移动限定在垂直方向上√(C)将光标的移动限定在水平和垂直方向上(D)将光标的移动限定在间隔捕捉(Snap)点上100.Divide(等分)命令不能等分的对象是:(A)线段(B)圆(C)圆弧√(D)块。

autocad练习题及答案AutoCAD练习题及答案一、选择题1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. RECTANGLE答案：A2. 要创建一个圆形，应该使用哪个命令？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：A3. 如何在AutoCAD中快速访问常用命令？A. 快捷键B. 菜单栏C. 工具栏D. 命令行答案：C4. 在AutoCAD中，哪个工具可以用于测量两点之间的距离？A. DISTB. MEASUREC. CALCULATED. DISTANCE答案：D5. 要将一个对象复制到另一个位置，应该使用哪个命令？A. MOVEB. COPYC. OFFSETD. ARRAY答案：B二、填空题1. 在AutoCAD中，使用____命令可以创建一个新的图层。

答案：LAYER2. 要将一个对象旋转一定角度，可以使用____命令。

答案：ROTATE3. 要将多个对象组合成一个块，可以使用____命令。

答案：BLOCK4. 要修改对象的属性，可以使用____命令。

答案：PROPERTIES5. 在AutoCAD中，____命令用于创建一个矩形。

答案：RECTANGLE三、简答题1. 描述如何在AutoCAD中创建一个简单的房屋平面图。

答案：首先，使用LINE命令绘制房屋的外框。

然后，使用RECTANGLE命令绘制房间的内部结构。

接着，使用CIRCLE命令添加窗户和门。

最后，使用MTEXT命令添加文字说明。

2. 解释在AutoCAD中如何使用ARRAY命令。

答案：ARRAY命令用于创建对象的阵列。

选择要阵列的对象，然后输入ARRAY命令。

在弹出的对话框中，选择阵列类型（矩形或环形），设置行和列的数量，以及行和列之间的间距。

四、绘图题1. 根据以下尺寸绘制一个简单的椅子：- 座宽：400mm- 座深：500mm- 座高：450mm- 靠背高：1000mm答案：使用LINE命令绘制椅子的轮廓，包括座面、靠背和四条腿。
