下载文档原格式
F M A M收音机工作原理分析The Standardization Office was revised on the afternoon of December 13, 20201FM/AM收音机原理分析调幅（AM）工作原理中波广播信号520—1620KHZ，通过L3与CO—1组成的输入回路选择后，送到CD1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—2构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成465KHZ中频选频回路，将高频载波变为统一中频载波（465KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。
从IC23内输出另一路与外接C16送入IC22脚内AGC电路，进行自动增益控制。
调频信号64—108KHZ从ANT拉杆天线输入，经L1与C1送入Q1预选放大，又经C2耦合到L2与C3组成的输入回路，得到64—108KHZ 范围的选择，在竟C4到IC12脚。
输入高频波得到高频放大，有L4，CO—1组成高放回路，选择接受FM电台节目。
FM本振回路有L5，CO—2组成。
CO—1和C0—2是有同轴可变电容器，目的是本振信号频率跟随FM信号频率变化而变化，始终相差。
本振信号与电台信号的差频组合陶瓷滤波器CF2选择，使得FM高频载波变成统一中频载波。
在输入IC17脚进行中频放大，又经过鉴频回路和附加回路B3，将音频信号解调下来，从IC23脚输出。
内经IC4脚外接音量电位器RV控制后，输出到IC24脚经C23耦合到喇叭上。
鉴频输出的10。
7MHZ偏移，通过IC内部AFC回路，到IC21脚输出，通过C15，R13，送入IC6脚来实现的。
安装焊接方法及注意事项1.首先学习焊接技术的理论知识，得知焊接基本步骤:(1)准备施焊：焊接前的准备包括焊接部位的清洁处理，元器件安装及焊料、焊剂和工具的准备。

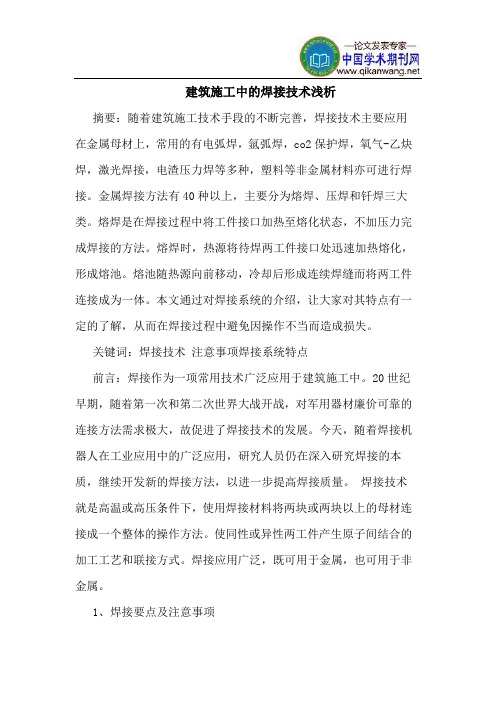

建筑施工中的焊接技术浅析摘要：随着建筑施工技术手段的不断完善，焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，co2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。
金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
本文通过对焊接系统的介绍，让大家对其特点有一定的了解，从而在焊接过程中避免因操作不当而造成损失。
关键词：焊接技术注意事项焊接系统特点前言：焊接作为一项常用技术广泛应用于建筑施工中。
20世纪早期，随着第一次和第二次世界大战开战，对军用器材廉价可靠的连接方法需求极大，故促进了焊接技术的发展。
今天，随着焊接机器人在工业应用中的广泛应用，研究人员仍在深入研究焊接的本质，继续开发新的焊接方法，以进一步提高焊接质量。
焊接技术就是高温或高压条件下，使用焊接材料将两块或两块以上的母材连接成一个整体的操作方法。
使同性或异性两工件产生原子间结合的加工工艺和联接方式。
焊接应用广泛，既可用于金属，也可用于非金属。
1、焊接要点及注意事项采用垂直外特性的电源，直流时采用正极性（焊丝接负极），一般适合于6mm以下薄板的焊接，具有焊缝成型美观，焊接变形量小的特点，保护气体为氩气，纯度为99.99%。
当焊接电流为50-150a 时，氩气流量为8-10l/min，当电流为150-250a时，氩气流量为12-15l/min，钨极从气体喷嘴突出的长度，以4-5mm为佳，，在角焊等遮蔽性差的地方是2-3mm，在开槽深的地方是5-6mm，喷嘴至工作的距离一般不超过15mm，为防止焊接气孔之出现，焊接部位如有铁锈、油污等务必清理干净，焊接电弧长度，焊接普通钢时，以2-4mm为佳，而焊接不锈钢时，以1-3mm为佳，过长则保护效果不好，对接打底时，为防止底层焊道的背面被氧化，背面也需要实施气体保护，为使氩气很好地保护焊接熔池，和便于施焊操作，钨极中心线与焊接处工件一般应保持80-85°角,填充焊丝与工件表面夹角应尽可能地小，一般为10°左右，防风与换气，有风的地方，务请采取挡网的措施，而在室内则应采取适当的换气措施。
网络教育学院本科生毕业论文（设计）题目：浅析单面焊双面成型焊接工艺学习中心：江苏无锡江阴奥鹏学习中心层次：专科起点本科专业：船舶与海洋工程年级： 2011 年春季学号： 111048310893学生：张春辉指导教师：邵昊燕完成日期： 2013 年 3 月 21 日内容摘要焊接是一种特殊工艺，它有其自身独有的加工特点，其过程实为一种局部的冶金熔炼。
因此，要真正掌握和运用好焊接这一特殊工艺，就必须掌握好与此相关的各种知识，如冶金物理、化学知识、金属学及热处理知识；焊接材料、材料焊接以及产品焊接结构和结构生产等方面知识。
焊接技术就是在高温或高压条件下，将两块或两块以上的母材连接在一起的整体操作方法，焊接技术主要应用在金属母材上，常用的有电弧焊、氩弧焊、CO2保护气体焊、FCB自动焊、激光焊等多种焊接方式，文章主要对单面焊双面成型的CO2保护气体焊焊接工艺进行分析。
关键词：单面焊双面成型技术；质量；焊接缺陷原因；预防措施目录内容摘要 (I)引言 (1)1 单面焊双面成型概述 (3)1.1 单面焊双面成型基本概念 (3)1.2 单面焊双面成型应用概况 (3)1.3 二氧化碳气体保护焊简介 (4)2 单面焊双面成型焊接方法的焊接缺陷及原因分析 (9)2.1 可能产生的焊接缺陷 (9)2.2 焊接缺陷产生的原因分析 (11)3 单面焊双面成型产生焊接缺陷的危害及防止措施分析 (13)3.1 焊接缺陷的危害 (13)4 结论与展望 (15)致谢 (16)参考文献 (16)引言一．焊接技术作为制造基础工艺和技术，在工业上的应用时间并不长，但是焊接技术在工业上的发展却非常迅速，在短短几十年中，焊接已经在很多领域做出了突出贡献；例如：航天、汽车、造船、电子、海洋钻探等多有应用。
焊接已经成为一种重要的制造技术和材料科学中的一个重要的专业学科，在技术方面开始了自己的新篇章。
焊接在机械制造中是一种十分重要的加工工艺。
据工业发达国家统计，每年用于制造焊接结构的钢材占钢总产量的70％左右。
实训内容2、在抛光机上进行抛光。
以帆布，绒布或丝织品作抛光布，选用氧化铝粉，金刚石研磨膏作抛光膏。
抛光时，紧握试样以适度压力压向磨轮，同时试样从中心到边缘移动，不断加入冷却水，确保试样不过热，抛到划痕完全消除即可，抛光好的试样用清水冲洗干净，用酒精脱水，并用吹凤机吹干。
.3、将抛光好的试样用硝酸酒精进行腐蚀，低碳钢和低合金钢通常在10秒左右，随着碳和合金含量的增加，腐蚀时间相应有所增加，当看到试样表面出现- -薄层氧化皮时，先用酒精清洗，然后用水洗，最后用吹风机吹干。
a）焊缝组织如图2.2所示，熔焊时，焊缝区指由焊缝表面和熔合线(焊接接头横截面上经腐蚀所显示的焊缝轮廓线)所包围的区域。
其组织是由液态金属结晶得到的铸态组织。
焊缝金属的结晶从熔合线上处于半熔化的晶粒开始，垂直于熔合线向熔地中心生长，形成柱状晶。
b)粗晶区如图2.3所示，该区的加热温度范围为1100~1350。
由于受热温度和很高，使奥氏体晶粒发生严重的长大现象冷却后得到晶粒粗大的地热组织，故称为过热区。
此区的塑性差，韧性低，硬度高。
其组织为粗大的铁素体和珠光体。
在有的情况下，如气焊导热条件较差时，甚至可获得魏氏体组织。
c)细晶区如图2.4所示即产生金属的重结晶现象。
由于加热温度稍高于A，奥氏体晶粒尚未长大，冷却后将获得均匀而细小的铁素体和珠光体，相当于热处理时的正火组织，故又称为正火区或相变重结晶区。
该区的组织比退火（或轧制）状态的母材组织细。
d)不完全重结晶区如图2.5所示焊接时，加热温度在Ac1--Ac3之间的金属区域为不完全重结晶区。
当低碳钢的加热温度超过c1时，珠光体先转变为奥氏体。
温度进一步升高时，部分铁素体逐步溶解于奥氏体中，温度越高，溶解的越多，直至Ac3时，铁素体将全部溶解在奥氏体中。
焊后冷却时又从奥氏体中析出细小的铁素体，一直冷却到Ar时，残余的奥氏体就转变为共析组织一珠光体。
由此看出：此区只有一部分组织发生了相变重结晶过程，而始终未溶入奥氏体的铁素体，在加热时会发生长大，变成较粗大的铁素体组织，所以该区域金属的组织是不均匀的，晶粒大小不一。
焊接，也称作熔接，是一种以加热、高温或者高压的方式接合金属或其他热塑性材料如塑料的制造工艺及技术。
现代焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。
除了在工厂中使用外,焊接还可以在多种环境下进行,如野外、水下和太空。
焊接是通过加热、加压，或两者并用，使同性或异性两工件产生原子间结合的加工工艺和联接方式。
焊接应用广泛，既可用于金属，也可用于非金属。
焊接技术主要应用在金属母材上，常用的有电弧焊，筑弧焊，C02保护焊，氧气-乙快焊，激光焊接等。
焊条电弧焊，是利用电弧放电产生热量将焊条与工件互相熔化，将焊条填充在工件之间，等冷却后让焊条与工件形成焊缝并将工件连接在一起。
焊条电弧焊是目前最常见和使用最广泛的一种焊接方法，焊条电弧焊有着操作方便,设备简单等优点，适用于各种造船,压力容器，建筑，设备维修等行业中，选用不同的焊条可对碳钢，不锈钢，低合金结构钢进行焊接。
埋弧焊是焊接电弧与焊丝工件在颗粒状焊剂覆盖下燃烧的一种电弧焊方式，通过电弧加热将焊丝，焊剂和母材金属熔化填充在工件之间，等冷却后形成焊缝，将工件连接在一起。
埋弧焊有焊接效率高，焊接质量好，无弧光无烟尘等优点，但埋弧焊过程中需要颗粒状焊剂保护，所以一般只适合于平面或者倾斜角度不大的工件焊接，由于电流较大厚度小于5毫米的工件容易焊穿，不适合使用埋弧焊。
室弧焊是以葡气作为保护气体的焊接技术，通过氨气将空气隔绝在焊区之外保护电弧，以防止焊区被氧化，通过电流产生电弧，使焊丝与工件连接处熔化，并用鼠气保护，焊丝作为填充材料，填补工件之间的缝隙与工件连接为一体，氮气是一种比较理想的保护气体，比空气密度大25倍，这有利于对电弧进行保护，降低电弧热量的消耗，还不容易和金属发生化学反应。
氮弧焊具有焊接不易氧化，变形，焊缝美观等优点，但也有紫外线辐射大，成本高等缺点，筑弧焊主要用于焊接容易氧化的有色金属及合金，如镁，钛，铝，不锈钢等。
气焊是利用可燃气体与助燃气体混合燃烧所产生的火焰为热源，熔化焊丝与工件连接处形成熔池，等冷却后形成焊缝让工件连接在一起的焊接技术。
1 焊接技术焊接在电子产品装配过程中是一项很重要的技术，也是制造电子产品的重要环节之一，如果没有相应的工艺质量保证，任何一个设计精良的电子装置都难以达到设计指标。
它在电子产品实验、调试、生产中应用非常广泛，而且工作量相当大，焊接质量的好坏，将直接影响到产品的质量。
焊接技术就是高温或高压条件下，使用焊接材料（焊条或焊丝）将两块或两块以上的母材（待焊接的工件）连接成一个整体的操作方法。
1.1 焊接工具与材料1.1.1 电烙铁及其电烙铁的分类电烙铁是焊接电子元器件的重要工具，直接影响着焊接的质量。
电烙铁从结构上分为外热式和内热式两种，常用的有75W、45W、25W、20W等。
选择电烙铁要根据焊接任务的不同，选用不同功率的电烙铁。
一般焊接半导体元器件选用20W电烙铁即可。
新的电烙铁使用前要进行“上锡”。
首先将烙铁头锉干净，然后把电烙铁通电加热，预热一会儿后将烙铁头粘上松香，再用烙铁头将焊锡丝熔化，使烙铁头上薄薄的镀上一层锡。
防止电烙铁长时间加热因氧化使烙铁头被“烧死”，不再“吃锡”。
1.外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。
由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。
烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V交流电源连接。
外热式电烙铁的规格很多，常用的有25W,45W,75W,100W 等，功率越大烙铁头的温度也就越高。
烙铁芯的功率规格不同，其内阻也不同。
25W烙铁的阻值约为2kΩ，45W 烙铁的阻值约为1kΩ，75W烙铁的阻值约为0.6kΩ，100W烙铁的阻值约为0.5k Ω。
2.内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。
由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。
内热式电烙铁的常用规格为20W,50W几种。
由于它的热效率高，20W内热式电烙铁就相当于40W左右的外热式电烙铁。
脉冲热压焊原理解释说明以及概述1. 引言1.1 概述本文将对脉冲热压焊原理进行解释和说明，并对其进行概述。
脉冲热压焊是一种常见的焊接技术，它利用脉冲电流和压力来完成金属材料的焊接过程。
本文将详细介绍脉冲热压焊的基本原理、工作过程以及优势与应用等方面内容。
1.2 文章结构文章主要分为五个部分：引言、脉冲热压焊原理、脉冲热压焊的优势与应用、过程参数及控制技术以及结论与展望。
下面将依次介绍每个部分的内容。
1.3 目的本文旨在全面阐述脉冲热压焊的原理和应用，帮助读者了解该焊接技术的基本概念和工作原理，以及它在不同领域中的应用情况。
此外，本文还将介绍相关的控制技术和参数，并对未来发展前景和挑战进行展望，以及对相关行业的影响和意义进行分析。
通过阅读本文，读者可以深入了解脉冲热压焊技术并对其进行综合评估。
以上是“1. 引言”部分的内容，主要介绍了文章的概述、结构以及目的。
本文将围绕脉冲热压焊原理展开，通过深入讲解工作过程、优势与应用、控制技术等方面，旨在帮助读者全面了解该技术并展望其未来发展。
2. 脉冲热压焊原理:2.1 焊接基本原理:脉冲热压焊（Pulse Heat Press Welding, PHPW）是一种通过加热和施加压力来实现金属焊接的方法。
焊接是将两个或更多金属零件连接在一起，形成一个强固的连续体。
传统的热压焊利用连续供电加热以及持续施加压力的方式进行，而脉冲热压焊则采用了脉冲供电和间歇性施加压力的技术。
2.2 脉冲热压焊的定义:脉冲热压焊是一种金属连接方法，它利用脉冲供电和间断性施加压力来实现金属零件之间的牢固连接。
该方法使用快速升温和降温的周期性脉冲，在高温和高压下实现材料表面局部塑性变形，从而使两个或多个金属零件结合在一起。
2.3 工作原理及过程介绍:脉冲热压焊的工作原理基于电阻加热效应。
当通过两个金属零件施加电流时，由于导体电阻产生的热量会使接触处局部升温，形成焊点。
这个焊点在高温和高压下会发生塑性变形，使金属零件结合在一起。
焊接技术中常见的缺陷、检验及其解决措施分析摘要：焊接技术是指在高温或者高压的条件下，利用焊接材料将两块及两块以上的母体材料连接成一个完整的材料的操作技术。
在很多工业生产中，和金属电子相关的制作当中，都需要用到焊接技术。
焊接技术就是在元器件的连接处进行焊接，因此对于焊接人员的技术要求非常重要。
然而在实际工业生产中的焊接常常会遇到各种各样的问题。
基于此，本篇文章对焊接技术中常见的缺陷、检验及其解决措施进行研究，以供参考。
关键词：焊接技术；常见的缺陷；检验；解决措施引言金属材料在焊接的过程中可能会因为焊接环境的不同或者是焊接技术不同而出现不同的缺陷问题。
针对于各式各样的问题自然而然也需要相关的技术操作人员认认真真的思考问题的解决办法。
然而一部分比较特殊的金属材料则需要更为特殊的焊接技术以及焊接缺陷处理方法。
也会有一部分金属材料因为焊接缺陷问题而无法投入使用。
毕竟金属材料焊接的问题也会严重影响到金属材料焊接的质量。
1焊接技术常见的缺陷1.1裂纹裂纹缺陷对于焊接结构的力学性能有重要的影响，尤其是结构在疲劳载荷的作用下，很容易发生裂纹扩展和断裂。
裂纹缺陷的形成原因主要是焊接区域金属的结合力发生突变，在焊接材料和基体材料的交界位置出现新的界面。
焊接裂纹缺陷的类型非常多，裂纹缺陷包括横向裂纹、发散状裂纹等，此外，按照裂纹出现的温度也可以将裂纹分为高温裂纹和常温裂纹，其中，高温裂纹是焊接过程中就产生的裂纹缺陷，产生的原因是基体材料在焊接高温下出现晶体的形状突变，高温裂纹的分布方向通常沿焊缝的长度方向；常温裂纹是指焊接的材料凝固过程产生的裂纹，这种裂纹缺陷产生的原因是焊接材料凝固过程产生温度差和应力差，常温裂纹沿焊缝的长度和宽度方向均可能出现，由于焊接裂纹的危险性非常高，一旦出现裂纹就必须将该区域的材料进行彻底清除，然后重新调整焊接工艺进行二次补焊。
焊接裂纹出现的另一个原因是焊接区域存在杂质，在焊接过程中这些杂质的融化和凝固时间与焊接不同，导致应力分布不均匀。
焊接技术就是高温或高压条件下，使用焊接材料【焊条或焊丝】将两块或两块以上的母材【待焊接的工件】连接成一个整体的操作方法。
焊接技术主要应用在金属母材上，常用的有电弧焊，氩弧焊，CO2保护焊，氧气-乙炔焊，激光焊接，电渣压力焊等多种，塑料等非金属材料亦可进行焊接。
焊接(welding)焊接是通过加热、加压，或两者并用，使同性或异性两工件产生原子间结合的加工工艺和联接方式。
焊接应用广泛，既可用于金属，也可用于非金属。
焊接技术的发展历史古代焊接技术长期停留在铸焊、锻焊和钎焊的水平上，使用的热源都是炉火，温度低、能量不集中，无法用于大截面、长焊缝工件的焊接，只能用以制作装饰品、简单的工具和武器。
19世纪初，英国的戴维斯发现电弧和氧乙炔焰两种能局部熔化金属的高温热源；1885～1887年,俄国的别纳尔多斯发明碳极电弧焊钳；1900年又出现了铝热焊。
20世纪初，碳极电弧焊和气焊得到应用，同时还出现了薄药皮焊条电弧焊，电弧比较稳定，焊接熔池受到熔渣保护，焊接质量得到提高，使手工电弧焊进入实用阶段，电弧焊从20年代起成为一种重要的焊接方法。
在此期间，美国的诺布尔利用电弧电压控制焊条送给速度，制成自动电弧焊机，从而成为焊接机械化、自动化的开端。
1930年美国的罗宾诺夫发明使用焊丝和焊剂的埋弧焊，焊接机械化得到进一步发展。
40年代，为适应铝、镁合金和合金钢焊接的需要，钨极和熔化极惰性气体保护焊相继问世。
1951年苏联的巴顿电焊研究所创造电渣焊，成为大厚度工件的高效焊接法。
1953年，苏联的柳巴夫斯基等人发明二氧化碳气体保护焊，促进了气体保护电弧焊的应用和发展，如出现了混合气体保护焊、药芯焊丝气渣联合保护焊和自保护电弧焊等。
1957年美国的盖奇发明等离子弧焊；40年代德国和法国发明的电子束焊，也在50年代得到实用和进一步发展；60年代又出现激光焊等离子、电子束和激光焊接方法的出现，标志着高能量密度熔焊的新发展，大大改善了材料的焊接性，使许多难以用其他方法焊接的材料和结构得以焊接。
其他的焊接技术还有1887年，美国的汤普森发明电阻焊，并用于薄板的点焊和缝焊；缝焊是压焊中最早的半机械化焊接方法，随着缝焊过程的进行，工件被两滚轮推送前进；二十世纪世纪20年代开始使用闪光对焊方法焊接棒材和链条。
至此电阻焊进入实用阶段。
1956年，美国的琼斯发明超声波焊；苏联的丘季科夫发明摩擦焊；1959年，美国斯坦福研究所研究成功爆炸焊；50年代末苏联又制成真空扩散焊设备。
焊接工艺金属焊接方法有40种以上，主要分为熔焊、压焊和钎焊三大类。
熔焊是在焊接过程中将工件接口加热至熔化状态，不加压力完成焊接的方法。
熔焊时，热源将待焊两工件接口处迅速加热熔化，形成熔池。
熔池随热源向前移动，冷却后形成连续焊缝而将两工件连接成为一体。
在熔焊过程中，如果大气与高温的熔池直接接触，大气中的氧就会氧化金属和各种合金元素。
大气中的氮、水蒸汽等进入熔池，还会在随后冷却过程中在焊缝中形成气孔、夹渣、裂纹等缺陷，恶化焊缝的质量和性能。
为了提高焊接质量，人们研究出了各种保护方法。
例如，气体保护电弧焊就是用氩、二氧化碳等气体隔绝大气，以保护焊接时的电弧和熔池率；又如钢材焊接时，在焊条药皮中加入对氧亲和力大的钛铁粉进行脱氧，就可以保护焊条中有益元素锰、硅等免于氧化而进入熔池，冷却后获得优质焊缝。
压焊是在加压条件下，使两工件在固态下实现原子间结合，又称固态焊接。
常用的压焊工艺是电阻对焊，当电流通过两工件的连接端时，该处因电阻很大而温度上升，当加热至塑性状态时，在轴向压力作用下连接成为一体。
各种压焊方法的共同特点是在焊接过程中施加压力而不加填充材料。
多数压焊方法如扩散焊、高频焊、冷压焊等都没有熔化过程，因而没有象熔焊那样的有益合金元素烧损，和有害元素侵入焊缝的问题，从而简化了焊接过程，也改善了焊接安全卫生条件。
同时由于加热温度比熔焊低、加热时间短，因而热影响区小。
许多难以用熔化焊焊接的材料，往往可以用压焊焊成与母材同等强度的优质接头。
钎焊是使用比工件熔点低的金属材料作钎料，将工件和钎料加热到高于钎料熔点、低于工件熔点的温度，利用液态钎料润湿工件，填充接口间隙并与工件实现原子间的相互扩散，从而实现焊接的方法。
焊接时形成的连接两个被连接体的接缝称为焊缝。
焊缝的两侧在焊接时会受到焊接热作用，而发生组织和性能变化，这一区域被称为热影响区。
焊接时因工件材料焊接材料、焊接电流等不同，焊后在焊缝和热影响区可能产生过热、脆化、淬硬或软化现象，也使焊件性能下降，恶化焊接性。
这就需要调整焊接条件，焊前对焊件接口处预热、焊时保温和焊后热处理可以改善焊件的焊接质量。
另外，焊接是一个局部的迅速加热和冷却过程，焊接区由于受到四周工件本体的拘束而不能自由膨胀和收缩，冷却后在焊件中便产生焊接应力和变形。
重要产品焊后都需要消除焊接应力，矫正焊接变形。
现代焊接技术已能焊出无内外缺陷的、机械性能等于甚至高于被连接体的焊缝。
被焊接体在空间的相互位置称为焊接接头，接头处的强度除受焊缝质量影响外，还与其几何形状、尺寸、受力情况和工作条件等有关。
接头的基本形式有对接、搭接、丁字接(正交接)和角接等。
对接接头焊缝的横截面形状，决定于被焊接体在焊接前的厚度和两接边的坡口形式。
焊接较厚的钢板时，为了焊透而在接边处开出各种形状的坡口，以便较容易地送入焊条或焊丝。
坡口形式有单面施焊的坡口和两面施焊的坡口。
选择坡口形式时，除保证焊透外还应考虑施焊方便，填充金属量少，焊接变形小和坡口加工费用低等因素。
厚度不同的两块钢板对接时，为避免截面急剧变化引起严重的应力集中，常把较厚的板边逐渐削薄，达到两接边处等厚。
对接接头的静强度和疲劳强度比其他接头高。
在交变、冲击载荷下或在低温高压容器中工作的联接，常优先采用对接接头的焊接。
搭接接头的焊前准备工作简单，装配方便，焊接变形和残余应力较小，因而在工地安装接头和不重要的结构上时常采用。
一般来说，搭接接头不适于在交变载荷、腐蚀介质、高温或低温等条件下工作。
采用丁字接头和角接头通常是由于结构上的需要。
丁字接头上未焊透的角焊缝工作特点与搭接接头的角焊缝相似。
当焊缝与外力方向垂直时便成为正面角焊缝，这时焊缝表面形状会引起不同程度的应力集中；焊透的角焊缝受力情况与对接接头相似。
角接头承载能力低，一般不单独使用，只有在焊透时，或在内外均有角焊缝时才有所改善，多用于封闭形结构的拐角处。
焊接产品比铆接件、铸件和锻件重量轻，对于交通运输工具来说可以减轻自重，节约能量。
焊接的密封性好，适于制造各类容器。
发展联合加工工艺，使焊接与锻造、铸造相结合，可以制成大型、经济合理的铸焊结构和锻焊结构，经济效益很高。
采用焊接工艺能有效利用材料，焊接结构可以在不同部位采用不同性能的材料，充分发挥各种材料的特长，达到经济、优质。
焊接已成为现代工业中一种不可缺少，而且日益重要的加工工艺方法。
在近代的金属加工中，焊接比铸造、锻压工艺发展较晚，但发展速度很快。
焊接结构的重量约占钢材产量的45%，铝和铝合金焊接结构的比重也不断增加。
未来的焊接工艺，一方面要研制新的焊接方法、焊接设备和焊接材料，以进一步提高焊接质量和安全可靠性，如改进现有电弧、等离子弧、电子束、激光等焊接能源；运用电子技术和控制技术，改善电弧的工艺性能，研制可靠轻巧的电弧跟踪方法。
另一方面要提高焊接机械化和自动化水平，如焊机实现程序控制、数字控制；研制从准备工序、焊接到质量监控全部过程自动化的专用焊机；在自动焊接生产线上，推广、扩大数控的焊接机械手和焊接机器人，可以提高焊接生产水平，改善焊接卫生安全条件。
塑料焊接采用加热和加压或其他方法使热塑性塑料制品的两个或多个表面熔合成为一个整体的方法。
焊接作业中发生火灾、爆炸事故的原因(1)焊接切割作业时，尤其是气体切割时，由于使用压缩空气或氧气流的喷射，使火星、熔珠和铁渣四处飞溅（较大的熔珠和铁渣能飞溅到距操作点5m以外的地方），当作业环境中存在易燃、易爆物品或气体时，就可能会发生火灾和爆炸事故。
(2)在高空焊接切割作业时，对火星所及的范围内的易燃易爆物品未清理干净，作业人员在工作过程中乱扔焊条头，作业结束后未认真检查是否留有火种。
(3)气焊、气割的工作过程中未按规定的要求放置乙炔发生器，工作前未按要求检查焊（割）炬、橡胶管路和乙炔发生器的安全装置。
(4)气瓶存在制定方面的不足，气瓶的保管充灌、运输、使用等方面存在不足，违反安全操作规程等。
(5)乙炔、氧气等管道的制定、安装有缺陷，使用中未及时发现和整改其不足。
(6)在焊补燃料容器和管道时，未按要求采取相应措施。
在实施置换焊补时，置换不彻底，在实施带压不置换焊补时压力不够致使外部明火导入等。
焊接作业中发生火灾、爆炸事故的防范措施(1)焊接切割作业时，将作业环境l Om范围内所有易燃易爆一380．物品清理干净，应注意作业环境的地沟、下水道内有无可燃液体和可燃气体，以及是否有可能泄漏到地沟和下水道内可燃易爆物质，以免由于焊渣、金属火星引起灾害事故。
(2)高空焊接切割时，禁止乱扔焊条头，对焊接切割作业下方应进行隔离，作业完毕应做到认真细致的检查，确认无火灾隐患后方可离开现场。
(3)应使用符合国家有关标准、规程要求的气瓶，在气瓶的贮存、运输、使用等环节应严格遵守安全操作规程。
(4)对输送可燃气体和助燃气体的管道应按规定安装、使用和管理，对操作人员和检查人员应进行专门的安全技术培训。
(5)焊补燃料容器和管道时，应结合实际情况确定焊补方法。
实施置换法时，置换应彻底，工作中应严格控制可燃物质的含影实施带压不置换法时，应按要求保持一定的电压。
工作中应严格控制其含氧量。
要加强检测，注意监护，要有安全组织措施。
内容摘要:作为一种工业技术,焊接的出现迎合了金属艺术发展对新工艺手段的需要。
而在另一方面,金属在焊接热量作用下所产生的独特美妙的变化也满足了金属艺术对新的艺术表现语言的需求。
在今天的金属艺术创作中,焊接可以而且正在被作为一种独特的艺术表现语言而着力加以表现。
本文对这一技术的出现与运用进行了分析。
【发动机的概述】发动机是汽车的心脏，为汽车的行走提供动力，汽车的动力性、经济性、环保性。
简单讲发动机就是一个能量转换机构，即将汽油(柴油)的热能，通过在密封汽缸内燃烧气体膨胀时，推动活塞作功，转变为机械能，这是发动机最基本原理。
发动机所有结构都是为能量转换服务的，虽然发动机伴随着汽车走过了100多年的历史，无论是在设计上、制造上、工艺上还是在性能上、控制上都有很大的提高，其基本原理仍然未变，这是一个富于创造的时代，那些发动机设计者们，不断地将最新科技与发动机融为一体，把发动机变成一个复杂的机电一体化产品，使发动机性能达到近乎完善的程度，各世界著名汽车厂商也将发动机的性能作为竞争亮点，【发动机的分类】按活塞运动方式分类：活塞式内燃机可分为往复活塞式和旋转活塞式两种。
