7-单反相机各部件介绍

单反相机的原理和结构一、原理：单反相机是一种利用镜头和反光镜来实现光学取景的相机。

其原理基于光学成像和反光镜的工作机制。

光学成像原理：当光线通过透镜时，会发生折射和散射，形成一个倒立的实像。

这个实像经过反光镜反射到取景器中，使摄影师能够观察到被拍摄对象的实时画面。

反光镜工作机制：反光镜位于相机的光路中，倾斜放置。

当摄影师按下快门按钮时，反光镜会翻起，光线不再通过取景器，而是通过快门进入感光材料（胶片或图像传感器）进行曝光。

二、结构：单反相机的结构可以分为以下几个主要部分：1. 镜头系统：镜头是单反相机最重要的组成部分，用于聚焦光线并形成清晰的图像。

镜头系统包括多个透镜组合，其中有凸透镜（正透镜）和凹透镜（负透镜），通过调节镜头的焦距和光圈大小来控制景深和曝光。

2. 取景器系统：取景器用于观察被拍摄对象的画面，以便确定构图和对焦。

单反相机的取景器分为光学取景器和电子取景器两种类型。

光学取景器通过反光镜和棱镜将实际景象反射到取景器中，电子取景器则通过电子显示屏显示实时图像。

3. 反光镜系统：反光镜位于镜头和取景器之间，能够将通过镜头的光线反射到取景器中，使摄影师能够实时观察到被拍摄对象。

当按下快门按钮时，反光镜会翻起，光线通过快门进入感光材料。

4. 快门系统：快门控制光线进入感光材料的时间，决定曝光时间的长短。

快门由两个帘幕组成，分别是前帘和后帘。

当按下快门按钮时，前帘迅速打开，光线进入感光材料；曝光完成后，后帘迅速关闭，遮挡光线。

5. 感光材料：感光材料可以是胶片或图像传感器。

胶片是一种化学感光材料，通过曝光和显影的过程，将光线转化为可见的图像。

而图像传感器是一种电子感光材料，能够将光线转化为数字信号，储存在存储卡中。

6. 控制系统：控制系统包括相机的各种控制按钮、拨盘、液晶屏等。

通过这些控制元件，摄影师可以调整相机的各种参数，如快门速度、光圈大小、ISO感光度等，以满足不同的拍摄需求。

总结：单反相机通过镜头和反光镜等组件的协同工作，实现了光学取景和高质量图像的拍摄。

单反相机内部结构单反相机是一种能够通过镜头反射和调节成像的机械设备，它将物体的图像投影到感光元件上，记录下来并生成照片。

单反相机内部结构非常复杂，涉及光学、机械、电子和软件等多个方面。

下面将详细介绍单反相机的内部结构。

1.光学系统单反相机的核心是镜头，它由多片透镜组成。

镜头的作用是使光线准确地传输到感光元件上，并形成清晰的图像。

镜头通常由多个镜片组成，如透镜、反射器和滤光片等。

透镜是最重要的元件，它利用光的折射和反射来聚焦光线，使得从不同方向射入的光线都能在感光元件上交汇成图像。

2.对焦系统对焦系统用于调节镜头和感光元件之间的距离，从而实现清晰的对焦。

对焦系统包括自动对焦(Auto Focus, AF)和手动对焦(Manual Focus, MF)两种方式。

自动对焦通常使用超声波马达或直流电机来控制镜头的移动，使其前后调节距离，直到图像达到最清晰的状态。

手动对焦则是通过旋转镜头的对焦环来调节镜头的位置。

3.快门系统快门系统控制感光元件曝光的时间，即快门速度。

它由快门、对焦屏和反光镜等部件组成。

快门的开合控制着光线进入感光元件的时间。

常见的快门有机械快门和电子快门两种类型。

对焦屏用于辅助对焦，通过观察镜头呈现在对焦屏上的图像来调节对焦。

反光镜的作用是使光线从镜头反射到观景窗中，供用户观察和取景。

4.感光元件5.图像处理器图像处理器是单反相机中用于处理感光元件记录下来的图像数据的芯片。

它负责对图像进行自动或手动的调整，包括白平衡、曝光补偿、锐化、饱和度和对比度等。

图像处理器还负责将处理后的图像数据编码为JPEG或RAW格式，以供后续处理和存储。

6.存储介质和数据接口存储介质是用于储存拍摄的图像数据的设备，常见的存储介质有SD卡和CF卡等。

数据接口是单反相机与电脑或其他设备进行数据传输和交互的接口，常见的数据接口有USB接口和HDMI接口等。

7.电源系统电源系统负责为单反相机提供所需的电能，包括电池和电源适配器两种方式。

单反相机摄影教程(经典)大家可以看到，这三个图很清晰的表明了成像的过程，如果各位还没有忘记中学物理知识，就更容易理解了。

１、照相机的结构照相机基本结构照相机由镜头和机身组成，有的镜头和机身可以拆开，有的不能。

２、曝光、光圈和快门曝光曝光就是照相机的感光材料接受影像记录的过程。

所谓曝光准确，则是让一张照片看上去不是太亮或太暗，要达到曝光准确，前期拍摄后后期冲洗，同样重要。

光圈光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，它通常是在镜头内。

对于已经制造好的镜头，我们不可能随意改变镜头的直径，但是我们可以通过在镜头内部加入多边形或者圆型，并且面积可变的孔状光栅来达到控制镜头通光量，这个装置就叫做光圈光圈f值=镜头的焦距/镜头口径的直径从以上的公式可知要达到相同的光圈f值，长焦距镜头的口径要比短焦距镜头的口径大。

完整的光圈值系列如下:f1，f1.4，f2，f2.8，f4，f5.6，f8，f11，f16，f22，f32，f44，f64这里值得一题的是光圈f值愈小，在同一单位时间内的进光量便愈多，而且上一级的进光量刚是下一级的两倍，例如光圈从f8调整到f5.6，进光量便多一倍，我们也说光圈开大了一级。

对于消费型数码相机而言，光圈f值常常介于f2.8 - f16。

，此外许多数码相机在调整光圈时，可以做1/3级的调整。

快门快门是镜头前阻挡光线进来的装置，就像一块挡板，用来控制曝光时间。

一般做在机身上，做在镜头上的叫做镜间快门。

我们常说的快门，实际上是相机上的快门释放按钮。

当按下快门释放按钮的时候，快门离开镜头和感光面，光线通过镜头投射到感光面成像，当快门离开时间达到了设置的快门速度，就回弹关闭，光线不再进入感光面，可以理解为倒计时关闭器。

快门速度是时间单位，比如1/250秒。

快门速度越快，影像就越清晰，一般来说，所谓安全快门速度，就是在平稳手持的情况下，基本不会造成影像模糊的快门速度，一般是焦距的倒数，比如20mm焦距的镜头，安全快门速度是1/20，200mm的安全快门速度，是1/200秒，但这样还是不够安全，最好是两倍这样的数值以上更可靠，特别是长焦。

单反相机内部结构（实物解剖）单以结构性上来看，数码单反相机（DSLR）和一般数码相机（DC）最大区别，在于数码单反相机的感光组件前方有设置一个反光镜，而一般数码相机则是直接透过液晶屏幕（LCD）取景。

除此之外，DSLR还有哪些特殊设计？以下我们就来介绍数码单反相机的结构及工作原理吧！按下数码单反相机的快门前，光线从镜头进入相机内部，透过斜斜的反光板，将那道光向上反射给五棱镜，其作用最终射入观景窗内，而我们便是经由观景窗来观察拍摄物体以及决定构图。

相较于一般数码相机的电子观景窗，数码单反相机的光学观景窗更为精确，即便在昏暗的光线条件下也能拍摄出清晰影像，而且色彩也更加真实。

当按下快门时，数码单反相机的反光板向上翻转，位于感光组件前方的快门帘开启，感光组件在感光后透过对信号的分析和处理，将影像信息储存于记忆卡内，一张数字照片就此产生。

反光板是个很特殊的配备，却也阻碍了数码单反相机小型化的发展，这也是数码单反相机无法拥有如同消费机般轻巧便利外型的最重要原因。

反光板升起前/后，数码单反相机工作示意图。

左边为DSLR金属机壳架构图，右边的则是机身透视图。

透过结构透视图和数码单反相机的金属机壳架构图可以看出，数码单反相机是由各式各样的电子和光学零件所组成，为了能更有效地保护这些零件，数码单反相机大多拥有一个轻质金属材质的机身骨架，因此数码单反相机相较一般数码相机更加坚固耐用。

五棱镜五棱镜和反光板一样，都是数码单反相机特有的零件。

五棱镜位于相机的前端，而也正是数位单眼相机前端突起的原因，即便目前市面上的数码单反相机所使用的五棱镜，有着体积上或大或小的差异，但工作方式和原理却仍是相通的。

数码单反相机内部的五棱镜。

图像处理芯片图像处理芯片在数字影像的生成过程中发挥着重要的作用，当原始数字信号被感光组件收集后，它们被送入图像处理芯片，图像处理芯片再为数字影像进行色彩校正，如白平衡处理以及图像处理后，数字照片最终才能被存入存储卡中。

单反相机百科名片尼康单反数码相机结构剖面数码单反相机就是单镜头反光数码照相机,英文缩写是SLR(Single Lens Reflex)，该技术就是在胶片平面的前面以45°角安装了一片反光镜，反光镜的上方依次有毛玻璃、五棱镜目镜等，五棱镜将实像光线多次反射改变光路，将影像其送至目镜，使观景窗中所看到的影像和胶片上永远一样，也使取景范围和实际拍摄范围基本上一致。

这种棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。

目录单反相机简介单反相机存在的问题数码单反技术数码单反相机工作原理数码单反相机主要特点展开编辑本段单反相机简介单反相机单反，就是指单镜头反光，即SLR(Single Lens Reflex)，这是当今最流行的取景系统，大多数35mm照相机都采用这种取景器。

在这种系统中，反光镜和棱镜的独到设计使得摄影者可以从取景器中直接观察到通过镜头的影像。

因此，可以准确地看见胶片即将“看见”的相同影像。

该系统的心脏是一块活动的反光镜，它呈45°角安放在胶片平面的前面。

进入镜头的光线由反光镜向上反射到一块毛玻璃上。

早期的SLR照相机必须以腰平的方式把握照相机并俯视毛玻璃取景。

毛玻璃上的影像虽然是正立的，但左右是颠倒的。

为了校正这个缺陷，现在的眼平式SLR照相机在毛玻璃的上方安装了一个五棱镜。

这种棱镜将光线多次反射改变光路，将影像传送至目镜，这时的影像就是上下正立且左右校正的了。

取景时，进入照相机的大部分光线都被反光镜向上反射到五棱镜，几乎所有SLR照相机的快门都直接位于胶片的前面（由于这种快门位于胶片平面，因而称作焦平面快门），取景时，快门闭合，没有光线到达胶片。

当按下快门按钮时，反光镜迅速向上翻起让开光路，同时快门打开，于是光线到达胶片，完成拍摄。

然后，大多数照相机中的反光镜会立即复位。

编辑本段单反相机存在的问题反光镜的这一必要的翻起动作同时也带来了一些其他问题：一、拍摄照片的瞬间，取景器会被挡住。

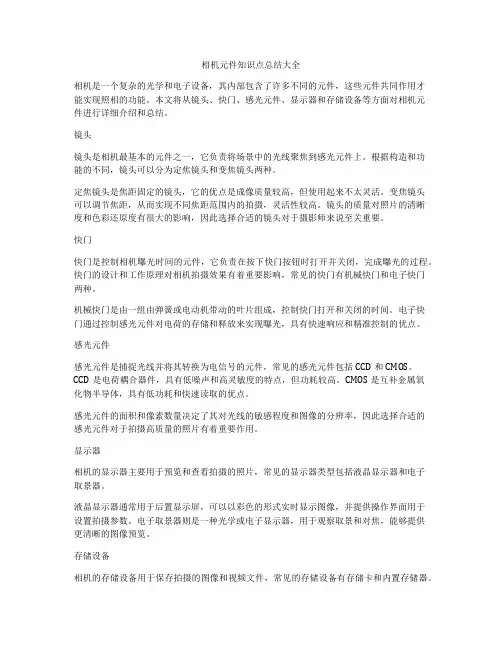

相机元件知识点总结大全相机是一个复杂的光学和电子设备，其内部包含了许多不同的元件，这些元件共同作用才能实现照相的功能。

本文将从镜头、快门、感光元件、显示器和存储设备等方面对相机元件进行详细介绍和总结。

镜头镜头是相机最基本的元件之一，它负责将场景中的光线聚焦到感光元件上。

根据构造和功能的不同，镜头可以分为定焦镜头和变焦镜头两种。

定焦镜头是焦距固定的镜头，它的优点是成像质量较高，但使用起来不太灵活。

变焦镜头可以调节焦距，从而实现不同焦距范围内的拍摄，灵活性较高。

镜头的质量对照片的清晰度和色彩还原度有很大的影响，因此选择合适的镜头对于摄影师来说至关重要。

快门快门是控制相机曝光时间的元件，它负责在按下快门按钮时打开并关闭，完成曝光的过程。

快门的设计和工作原理对相机拍摄效果有着重要影响，常见的快门有机械快门和电子快门两种。

机械快门是由一组由弹簧或电动机带动的叶片组成，控制快门打开和关闭的时间。

电子快门通过控制感光元件对电荷的存储和释放来实现曝光，具有快速响应和精准控制的优点。

感光元件感光元件是捕捉光线并将其转换为电信号的元件，常见的感光元件包括CCD和CMOS。

CCD是电荷耦合器件，具有低噪声和高灵敏度的特点，但功耗较高。

CMOS是互补金属氧化物半导体，具有低功耗和快速读取的优点。

感光元件的面积和像素数量决定了其对光线的敏感程度和图像的分辨率，因此选择合适的感光元件对于拍摄高质量的照片有着重要作用。

显示器相机的显示器主要用于预览和查看拍摄的照片，常见的显示器类型包括液晶显示器和电子取景器。

液晶显示器通常用于后置显示屏，可以以彩色的形式实时显示图像，并提供操作界面用于设置拍摄参数。

电子取景器则是一种光学或电子显示器，用于观察取景和对焦，能够提供更清晰的图像预览。

存储设备相机的存储设备用于保存拍摄的图像和视频文件，常见的存储设备有存储卡和内置存储器。

存储卡通常使用SD卡或CF卡，具有高速读写和大容量的特点，适用于存储大量的照片和视频。

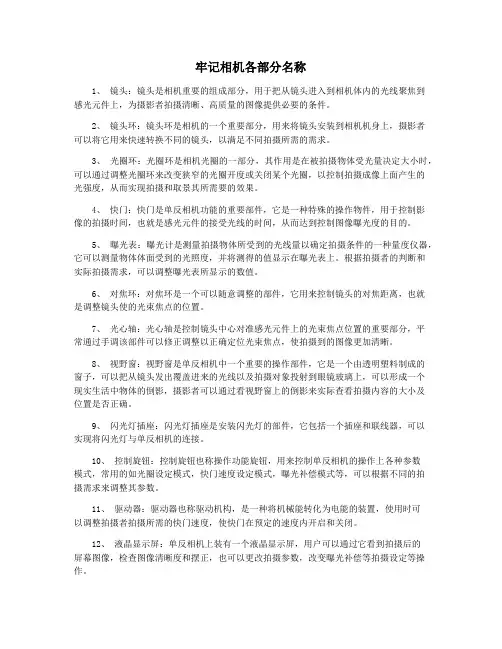

牢记相机各部分名称1、镜头：镜头是相机重要的组成部分，用于把从镜头进入到相机体内的光线聚焦到感光元件上，为摄影者拍摄清晰、高质量的图像提供必要的条件。

2、镜头环：镜头环是相机的一个重要部分，用来将镜头安装到相机机身上，摄影者可以将它用来快速转换不同的镜头，以满足不同拍摄所需的需求。

3、光圈环：光圈环是相机光圈的一部分，其作用是在被拍摄物体受光量决定大小时，可以通过调整光圈环来改变狭窄的光圈开度或关闭某个光圈，以控制拍摄成像上面产生的光强度，从而实现拍摄和取景其所需要的效果。

4、快门：快门是单反相机功能的重要部件，它是一种特殊的操作物件，用于控制影像的拍摄时间，也就是感光元件的接受光线的时间，从而达到控制图像曝光度的目的。

5、曝光表：曝光计是测量拍摄物体所受到的光线量以确定拍摄条件的一种量度仪器，它可以测量物体体面受到的光照度，并将测得的值显示在曝光表上。

根据拍摄者的判断和实际拍摄需求，可以调整曝光表所显示的数值。

6、对焦环：对焦环是一个可以随意调整的部件，它用来控制镜头的对焦距离，也就是调整镜头使的光束焦点的位置。

7、光心轴：光心轴是控制镜头中心对准感光元件上的光束焦点位置的重要部分，平常通过手调该部件可以修正调整以正确定位光束焦点，使拍摄到的图像更加清晰。

8、视野窗：视野窗是单反相机中一个重要的操作部件，它是一个由透明塑料制成的窗子，可以把从镜头发出覆盖进来的光线以及拍摄对象投射到眼镜玻璃上，可以形成一个现实生活中物体的倒影，摄影者可以通过看视野窗上的倒影来实际查看拍摄内容的大小及位置是否正确。

9、闪光灯插座：闪光灯插座是安装闪光灯的部件，它包括一个插座和联线器，可以实现将闪光灯与单反相机的连接。

10、控制旋钮：控制旋钮也称操作功能旋钮，用来控制单反相机的操作上各种参数模式，常用的如光圈设定模式，快门速度设定模式，曝光补偿模式等，可以根据不同的拍摄需求来调整其参数。

11、驱动器：驱动器也称驱动机构，是一种将机械能转化为电能的装置，使用时可以调整拍摄者拍摄所需的快门速度，使快门在预定的速度内开启和关闭。

单反相机镜头的各种参数指标及其含义单反相机镜头的各种参数指标及其含义镜头标识的含义（佳能篇）AFD：Arc-Form Drive 弧形马达为早期EF镜头的AF驱动而开发的弧形直流马达。

与USM马达不同，AFD马达对焦是有声的。

DO：Multi- Layer Diffractive Optical Element 多层衍射光学组件Canon于2000年9月4日宣布研制成功世界上第一片用于照相机摄影镜头中的“多层衍射光学组件”。

多层衍射光学镜片同时具有萤石和非球面镜片的特性，所以该镜片的推出，是光学工业的一个里程碑。

衍射光学组件最重要的特性是波长合成结像的位置与折射光学组件的位置是反向的。

在同一个光学系统中，将一片MLDOE与一片折射光学组件组合在一起，就能比萤石组件更有效地校正色散（色彩扩散）。

而且，通过调整衍射光栅的节距（间隙），衍射光学组件可以具有与研磨及抛光的非球面镜片同样的光学特性，有效地校正球面以及其它像差。

代表镜头：EF 400/4 DO IS USMEF: Electronic Focus 电子对焦佳能EOS相机的卡口名称，也是EOS原厂镜头的系列名称。

EMD：Electronic-Magnetic Diaphragm电磁光圈所有EF镜头的电磁驱动光圈控制组件，是变形步进马达和光圈叶片的一体化组件，用数字信号控制，灵敏度和精确度都很高。

FL：Fluorite 莹石一种氟化钙晶体，具有极低的色散，其控制色差的能力比UD镜片还要好。

从严格的意义上来说，莹石不是玻璃，而是一种晶体。

它的折射率很低（1.4）而且不受潮湿影响。

莹石镜片一般不会暴露在外，所以你不大会直接接触到。

莹石镜片不如普通玻璃耐冲击，但也不像想象中的那么易碎，所以在使用中并不需要特殊的照顾。

FTM：Full-time Manual Focusing 全时手动对焦即无论什么时候，即使是镜头正在自动对焦时，都能用手动调节对焦，不会损坏镜头。
