铜线规格

国内铜线规格种类及负载电流量参数表国内铜线规格种类及负载电流量参数表国内铜线规格种类及负载电流量参数表国内铜线规格种类及负载电流量参数表一．导线截面积与载流量的计算。

1.一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。

一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：mm2 BVV铜导线安全载流量的推荐值×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A2.计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>= I ~ I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）3.功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*=34(A) 但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般。

所以，上面的计算应该改写成I=P*公用系数/Ucosф=6000*220*=17(A) 也就是说，这个家庭总的电流值为17A。

则总闸空气开关不能使用16A，应该用大于17A的。

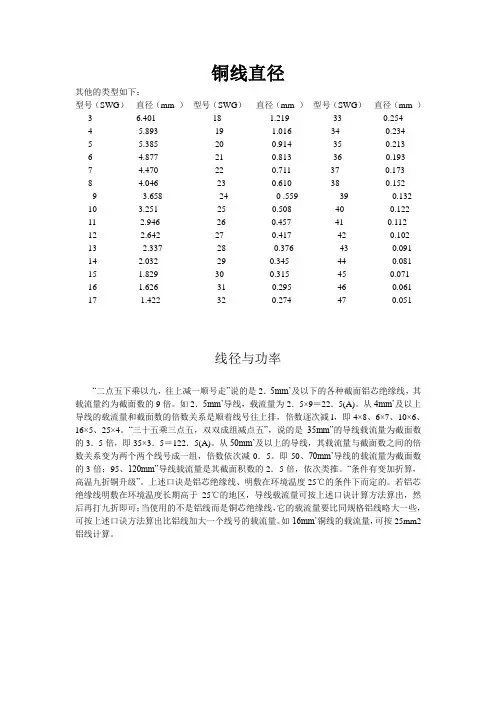

估算口诀：二点五下乘以九，往上减一顺号走。

三十五乘三点五，双双成组减点五。

条件有变加折算，高温九折铜升级。

穿管根数二三四，八七六折满载流。

常用导线的线号,规格,截面及安全电流一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A 。

6平方毫米铜电源线的安全载流量－－48A 。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A 。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算.给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧,说明:只能作为估算,不是很准确。

另外如果按室内记住电线6平方毫米以下的铜线，每平方电流不超过10A 就是安全的，从这个角度讲，你可以选择1.5平方的铜线或2.5平方的铝线。

10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。

从这个角度，如果不是很远的情况下，你可以选择4平方铜线或者6平方铝线。

如果真是距离150米供电（不说是不是高楼），一定采用4平方的铜线。

导线的阻抗与其长度成正比，与其线径成反比。

请在使用电源时，特别注意输入与输出导线的线材与线径问题。

以防止电流过大使导线过热而造成事故。

00000000000000000000000000绝缘导线(铝芯/铜芯)载流量的估算方法铝芯绝缘导线载流量与截面的倍数关系导线截面(平方毫米) 1 1.5 2.5 4 6 10 16 25 3550 70 95 120。

类型编号执行标准规格(mm²)丝直径(mm)丝数长度(米)报价价格(元)铜价(元/kg)BV(铜塑)1 国标 1.50 1.38 1 100 86 55.302 近标 1.50 1.30 1 95 75 55.303 近标 1.50 1.37 1 90 78 55.304 非标 1.50 1.05 1 90 51 55.305 国标 2.50 1.78 1 100 139 55.306 近标 2.50 1.78 1 90 127 55.307 中标 2.50 1.70 1 95 123 55.308 非标 2.50 1.55 1 90 100 55.309 非标 2.50 1.50 1 80 87 55.3010 国标 4.00 2.26 1 100 218 55.3011 近标 4.00 2.20 1 95 199 55.3012 近标 4.00 2.24 1 90 196 55.3013 非标 4.00 1.95 1 90 155 55.3014 非标 4.00 1.80 1 85 132 55.3015 国标 6.00 2.76 1 100 325 55.3016 近标 6.00 2.70 1 95 296 55.3017 中标 6.00 2.60 1 95 279 55.3018 中标 6.00 2.60 1 90 263 55.3019 非标 6.00 2.40 1 85 218 55.3020 国标10.00 1.35 7 100 565 56.6021 近标10.00 1.25 7 95 475 56.6022 非标10.00 1.05 7 95 342 56.6023 国标16.00 1.70 7 100 888 56.6024 近标16.00 1.55 7 95 710 56.6025 国标25.00 2.10 7 100 1360 56.6026 近标25.00 1.90 7 95 1062 56.6027 国标35.00 2.50 7 100 1940 56.6028 近标35.00 2.30 7 95 1571 56.6029 国标50.00 1.78 19 100 2637 56.6030 近标50.00 1.60 19 95 2039 56.60BVR(铜软) 31 国标 1.50 0.51 7 100 86 56.6032 近标 1.50 0.45 7 95 67 56.6033 非标 1.50 0.40 7 90 54 56.6034 国标 2.50 0.41 19 100 145 56.6035 近标 2.50 0.39 19 95 129 56.6036 近标 2.50 0.35 19 95 107 56.6037 非标 2.50 0.29 19 90 74 56.6038 国标 4.00 0.52 19 100 229 56.6039 近标 4.00 0.50 19 95 204 56.6040 非标 4.00 0.45 19 95 174 56.6041 非标 4.00 0.39 19 85 128 56.6042 国标 6.00 0.62 19 100 325 56.6043 近标 6.00 0.55 19 95 256 56.6044 非标 6.00 0.52 19 90 225 56.6045 国标10.00 0.42 70 100 561 56.6046 近标10.00 0.33 70 95 342 56.6047 国标16.00 0.54 70 100 903 56.6048 非标16.00 0.43 70 95 574 56.6049 国标25.00 0.68 70 95 1366 56.6050 近标25.00 0.49 98 95 1002 56.60铜单护套51 国标 1.50 1.38 2 100 189 55.3052 近标 1.50 1.30 2 95 164 55.3053 非标 1.50 1.15 2 90 126 55.3054 国标 2.50 1.78 2 100 295 55.3055 近标 2.50 1.70 2 95 260 55.3056 非标 2.50 1.55 2 90 211 55.3057 非标 2.50 1.40 2 90 179 55.3058 国标 4.00 2.26 2 100 459 55.3059 近标 4.00 2.15 2 95 396 55.3060 非标 4.00 1.95 2 95 339 55.3061 非标 4.00 1.80 2 90 278 55.3062 国标 6.00 2.76 2 100 666 55.3063 近标 6.00 2.60 2 95 575 55.3064 非标 6.00 2.50 2 95 533 55.30铜软护套65 近标0.75 0.12 74 95 68 56.6066 近标 1.50 0.12 84 95 84 56.6067 近标 2.50 0.12 120 95 116 56.6068 近标 4.00 0.12 190 95 168 56.6069 近标 6.00 0.17 256 95 336 56.6070 近标 6.00 0.20 240 95 431 56.60铜白皮胶质线71 国标 2.50 0.12 70 90 57 57.6072 国标0.75 0.12 100 90 79 57.6073 国标 1.00 0.12 120 90 95 57.6074 国标 1.50 0.15 120 90 132 57.60铜透明胶质线75 国标 1.00 0.12 96 90 72 57.6076 国标 1.50 0.12 120 90 89 57.6077 国标 2.50 0.12 160 90 113 57.60铜双色胶质线78 中标0.75 0.12 84 90 64 57.6079 中标 1.00 0.12 104 90 77 57.6080 中标 1.50 0.12 140 90 99 57.60铜平行线81 国标0.75 0.12 80 90 55 57.6082 国标 1.50 0.12 160 90 100 57.60电话线83 铜包铝0.30 0.12 60 90 32 34.5084 铜包铝0.50 0.12 80 90 41 34.5085 铜0.30 0.12 32 90 36 57.6086 铜0.50 0.12 60 90 49 57.60闭路线87 铁48网100 35.0088 铁64网100 45.0089 铜64网100 68.0090 铜96网100 78.0091 蓝透明铜128网100 93.0092 铜128网200 198.00。

铜线平方与功率对照表
铜导线
红色用做火线，蓝色用做零线，黄绿双色为地线。

我们以最大安全电流来算，列表如下。

1平铜导线允许长期载流:6A—8A
1.5平铜导线允许长期载流:8A—15A
2.5平铜导线允许长期载流:16A—25A
4平铜导线允许长期载流:25A—32A
6平铜导线允许长期载流:32A—40A
10平铜导线允许长期载流：60A—70A
以上对应的载流量是家装的参考数值，导线越长载流能力越低。

还有温度，敷设方式，安装环境等等也会影响载流的数值。

铜导线
根据：P=UI，所以1平的铜线能带1.8KW左右的用电器，然后其他几个规格我们列表如下。

1平铜导线能带1.8KW左右的用电器
1.5平铜导线能带3KW左右的用电器
2.5平铜导线能带5KW左右的用电器
4平铜导线能带7KW左右的用电器
6平铜导线能带8.5KW左右的用电器
10平铜导线能带15KW左右的用电器
所以1.5、2.5平的铜线用于照明支路，4平的铜线用于插座支路或者大功率用电器单独支路。

6、10平的铜线可以用做进户主线。

对照以上的数据，你家里的铜导线用的正确吗？。

国内铜线规格种类1.裸铜线裸铜线指的是没有绝缘层包裹的铜线，常用于电力传输和接地系统。

裸铜线具有良好的电导率和导电性能，能有效降低电阻和电压降低，适用于大电流传输和长距离输电。

根据直径分为细绞裸铜线和粗绞裸铜线两种。

细绞裸铜线适用于低压电力传输，例如建筑电气线路，粗绞裸铜线适用于高压电力传输。

2.绝缘铜线绝缘铜线是在裸铜线的基础上，在铜线表面包裹一层绝缘材料，常用的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）和聚丙烯（PP）等。

绝缘层的存在可以有效地阻止电流泄漏，提高线路的安全性能。

绝缘铜线广泛应用于家庭、工业和商业电气设备的布线和安装。

根据电压等级分为低压绝缘铜线和高压绝缘铜线两种。

3.包裹铜线包裹铜线是在裸铜线或绝缘铜线的基础上，进一步包裹一层导电材料，例如铜带或铝带。

这种设计可以提高铜线的耐腐蚀性和机械强度，使其适用于恶劣环境和高温条件下的使用。

包裹铜线常用于汽车电子、电信设备和电气仪表等领域。

此外，根据不同的用途和特殊要求，铜线还可以分为单股铜线和多股铜线、软性铜线和硬性铜线、焊接铜线和非焊接铜线等。

单股铜线由单根铜芯组成，常用于通信设备和小电器内部布线。

多股铜线由多根细铜线并列组成，常用于建筑和电力行业。

软性铜线具有很好的柔韧性和弯曲性，适用于连接电动工具和电子元器件等。

硬性铜线具有较高的耐压性和机械强度，适用于负载较大的电气设备和机械设备。

焊接铜线用于焊接工艺需要，例如电子电阻器和电路板的制造。

非焊接铜线用于普通的电力传输和电器设备的布线。

综上所述，国内铜线的规格种类繁多，不同的铜线适用于不同的电气应用场景。

购买铜线时，需要根据实际需求选择适合的规格和类型。

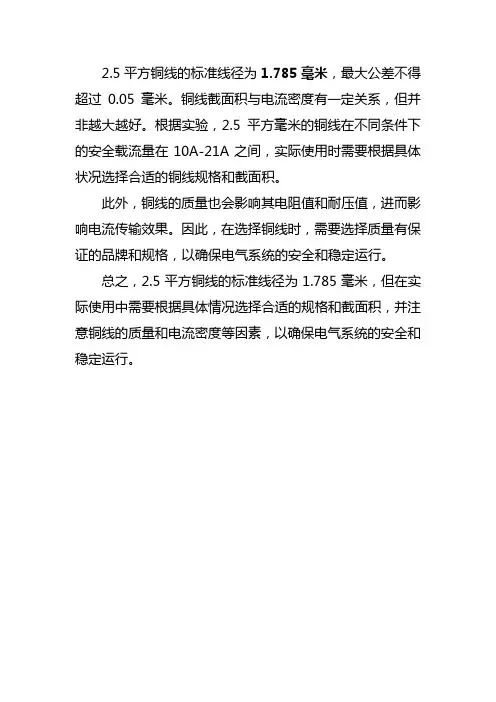

2.5平方铜线的标准线径为1.785毫米，最大公差不得超过0.05毫米。

铜线截面积与电流密度有一定关系，但并非越大越好。

根据实验，2.5平方毫米的铜线在不同条件下的安全载流量在10A-21A之间，实际使用时需要根据具体状况选择合适的铜线规格和截面积。

此外，铜线的质量也会影响其电阻值和耐压值，进而影响电流传输效果。

因此，在选择铜线时，需要选择质量有保证的品牌和规格，以确保电气系统的安全和稳定运行。

总之，2.5平方铜线的标准线径为1.785毫米，但在实际使用中需要根据具体情况选择合适的规格和截面积，并注意铜线的质量和电流密度等因素，以确保电气系统的安全和稳定运行。

铜线标准规格表
铜线标准规格表主要包括以下几种常见的铜线型号及其规格：
1. 圆形铜线（硬态）：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
2. 圆形铜线（软态）：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
3. 绞合铜线：
- 直径：0.2mm ~ 1.0mm
- 规格：每卷100米、500米、1000米等
4. 镀锡铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
5. 镀锌铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
6. 氧铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
7. 无氧铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
8. 稀土铜线：
- 直径：0.1mm ~ 6.0mm
- 规格：每卷100米、500米、1000米等
需要注意的是，以上仅为常见铜线规格，实际应用中，可根据需求定制特殊规格的铜线。

在选购铜线时，请务必参照国家相关标准，并根据实际应用场景选择合适的铜线规格。

表一：AWG与mm对照表近似类比：(依次为1/3的关系)1 AWG=7.5mm10 AWG=2.5mm20 AWG=0.8mm30 AWG=0.20mm只用记住10号线规为2.5mmAWM=Appliance Wiring MaterialAWG=American Wring Gauge.NO.28一般也寫成28AWG,芯線的構成常用二種方式:1. 0.322/12. 0.127/7.也寫成36AWG/7.不懂可以找michaelwrq:************美制电线标准AWG与公制、英制单位对照在以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。

其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数。

下表是AWG与公制、英制单位的对照表。

其中，4/0表示0000，3/0表示000，2/0表示00，1/0表示0。

例如，常用的电话线直径为26AWG，约为0.4mm。

AWG外径截面积(mm2)电阻值(Ω/km)AWG外径截面积(mm2)电阻值(Ω/km)公制mm英制inch公制mm英制inch4/011.680.46107.220.17220.6430.02530.324754.3 3/010.400.409685.010.21230.5740.02260.258848.5 2/09.270.364867.430.26240.5110.02010.204789.4 1/08.250.324953.490.33250.440.01790.162479.6 17.350.289342.410.42260.4040.01590.12811432 6.540.257633.62 0.53270.3610.01420.10211283 5.830.229426.670.66280.320.01260.08042274 5.190.204321.150.84290.2870.01130.06472895 4.620.181916.77 1.06300.2540.01000.05073616 4.110.162013.30 1.33310.2260.00890.04013217 3.670.144310.55 1.68320.2030.00800.03165838 3.260.12858.37 2.11330.180.00710.02559449 2.910.1144 6.63 2.67340.160.00630.020195610 2.590.1019 5.26 3.36350.1420.00560.01691,20011 2.300.0907 4.17 4.24360.1270.00500.01271,53012 2.050.0808 3.332 5.31370.1140.00450.00981,37713 1.820.0720 2.627 6.69380.1020.00400.00812,40014 1.630.0641 2.0758.45390.0890.00350.00622,10015 1.450.0571 1.64610.6400.0790.00310.00494,08016 1.290.0508 1.31813.5410.0710.00280.00403,68517 1.150.0453 1.02616.3420.0640.00250.00326,30018 1.020.04030.810721.4430.0560.00220.00255,544 190.9120.03590.566726.9440.0510.00200.002010,200 200.8130.03200.518933.9450.0460.00180.00169,180 210.7240.02850.411642.7460.0410.00160.001316,300由表中归纳出的AWG与英寸的关系如下：AWG = A lg inch - B其中，A＝-19.93156857，B＝9.73724。

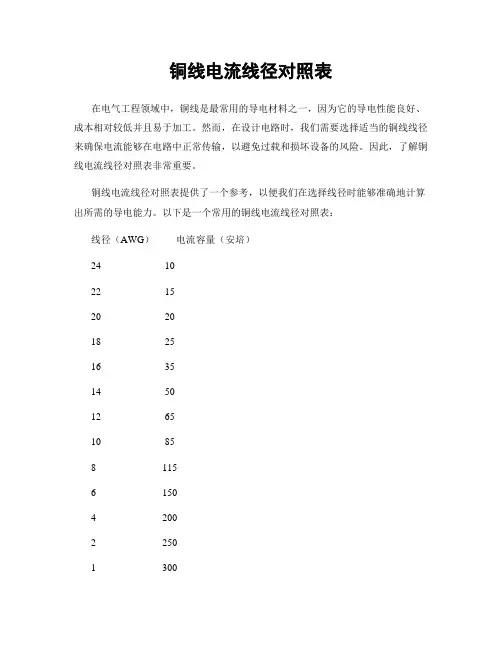

铜线电流线径对照表在电气工程领域中，铜线是最常用的导电材料之一，因为它的导电性能良好、成本相对较低并且易于加工。

然而，在设计电路时，我们需要选择适当的铜线线径来确保电流能够在电路中正常传输，以避免过载和损坏设备的风险。

因此，了解铜线电流线径对照表非常重要。

铜线电流线径对照表提供了一个参考，以便我们在选择线径时能够准确地计算出所需的导电能力。

以下是一个常用的铜线电流线径对照表：线径（AWG）电流容量（安培）24 1022 1520 2018 2516 3514 5012 6510 858 1156 1504 2002 2501 3000 35000 400在这个对照表中，AWG是美国线径规格的缩写，而电流容量是每个线径所能承受的最大电流。

这个表可以帮助我们根据电流大小选择适当的铜线线径。

当我们设计电路时，我们需要计算电流负荷，然后查阅铜线电流线径对照表，选择一个合适的线径。

例如，如果我们需要在电路中传输50安培的电流，根据铜线电流线径对照表，我们可以选择14号铜线，能够承受最大50安培的电流。

因此，我们可以使用14号铜线来满足电路的需求。

当然，铜线的选择还取决于其他因素，例如线路长度、电阻和温度升高。

对于长距离的线路，电阻将会增加，因此我们可能需要选择更大的线径来降低电阻。

此外，电流过大会造成铜线发热，因此在高温环境中，我们也需要选择更大的线径来保证线路的安全性。

总而言之，铜线电流线径对照表是一个实用工具，用于选择适当的铜线线径以确保电路正常工作。

然而，我们必须考虑其他因素，比如线路长度、电阻和环境温度，以确定最合适的线径。

选取合适的铜线线径对于电气系统的安全和可靠性至关重要。
