屋面雨水排水系统

屋面排水设计规范屋面排水系统屋面排水是指通过屋面的导水装置，将屋面的雨、雪水迅速排出，避免产生屋面积水的措施。

是为了使降落在建筑物屋面的雨水和雪水，特别是暴雨，在短时间内形成积水及时排除室外，避免造成积水四处溢流或屋面漏水而影响人们的生活和生产活动。

为了能够使积水迅速排除屋面，进行周密的排水设计是必要的。

一、屋面排水设计规范屋面排水设计的主要任务首先将屋面划分成若干个排水区，然后通过适宜的排水坡和排水沟，分别将雨水引向各自的落水管再排至地面。

具体步骤：(1)确定屋面坡度的形成方法和坡度大小;(2)选择排水方式，划分排水区域;(3)确定天沟的断面形式及尺寸;(4)确定落水管所用材料和大小及间距，绘制屋顶排水平面图。

单坡排水的屋面宽度不宜超过12m，矩形天沟净宽不宜小于200mm，天沟纵坡最高处离天沟上口的距离不小于120mm。

落水管的内径不宜小于75mm，落水管间距一般在18m～24m之间，每根落水管可排除约200平方米的屋面雨水。

水专业规范，每根落水管可排除约250平米的屋面汇水面积(汇水面积含屋面的墙面面积)。

二、屋面排水系统1.屋面雨水系统按照管道的设置位置不同可分为外排水系统、内排水系统内排水是指屋面设雨水斗，雨水管道设置在建筑内部的雨水排水系统。

雨水内排水系统适用于屋面跨度大、屋面曲折(壳形、锯齿形)、屋面有天窗等设置天沟有困难的情况，以及高层建筑、建筑立面要求比较高的建筑、大屋顶建筑、寒冷地区的建筑等不宜在室外设置雨水立管的情况，多采用内排水。

内排水系统一般由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和附属构筑物几部分组成2.屋面雨水系统按照屋面的排水条件分为：檐沟排水、天沟排水檐沟外排水由檐沟和敷设在建筑物外墙的立管组成。

降落到屋面的雨水沿屋面集流到檐沟，然后流入隔一定距离设置的立管排至室外的地面或雨水口。

根据降雨量和管道的通水能力确定1根立管服务的屋面面积，再根据屋面形状和面积确定立管的间距。

屋面雨水内排水系统
屋面雨水内排水系统是一种常见的排水系统，主要用于将屋面雨水排出室外。

该系统主要由以下几个部分组成：
1.雨水斗：雨水斗是屋面雨水内排水系统的入口，它能够有效地收集屋面上
的雨水。

根据不同的设计需求，可以选择不同的雨水斗类型，如重力式、堰槽式和阻抗式等。

2.排水管道：排水管道是屋面雨水内排水系统的核心部分，它的作用是将收
集的雨水输送到室外。

根据不同的需求，可以选择不同的管道材料和规格，如铸铁管、PVC管和镀锌钢管等。

3.悬吊系统：悬吊系统是用来支撑和固定排水管道的，它能够确保管道在安
装和使用过程中保持稳定。

根据不同的建筑结构和设计需求，可以选择不同的悬吊方式，如吊架、支架和托架等。

4.雨水排放口：雨水排放口是屋面雨水内排水系统的出口，它能够将排出的
雨水排入下水道或其他合适的场所。

根据不同的需求，可以选择不同的排放口类型，如直排式、弯头式和堰槽式等。

总的来说，屋面雨水内排水系统是一个非常重要的建筑排水系统，它能够有效地排除屋面上的雨水，保证建筑物的安全和使用寿命。

在设计、安装和使用过程中，需要考虑到各种因素，如降雨量、建筑物结构、地理环境等，以确保系统的正常运行和使用效果。

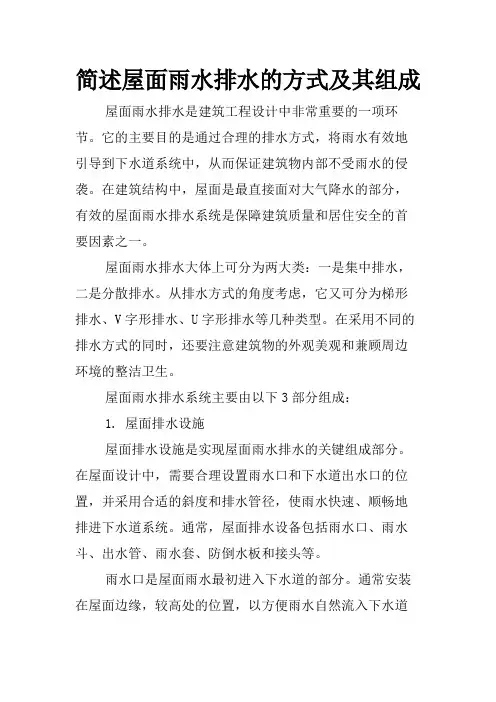

简述屋面雨水排水的方式及其组成屋面雨水排水是建筑工程设计中非常重要的一项环节。

它的主要目的是通过合理的排水方式，将雨水有效地引导到下水道系统中，从而保证建筑物内部不受雨水的侵袭。

在建筑结构中，屋面是最直接面对大气降水的部分，有效的屋面雨水排水系统是保障建筑质量和居住安全的首要因素之一。

屋面雨水排水大体上可分为两大类：一是集中排水，二是分散排水。

从排水方式的角度考虑，它又可分为梯形排水、V字形排水、U字形排水等几种类型。

在采用不同的排水方式的同时，还要注意建筑物的外观美观和兼顾周边环境的整洁卫生。

屋面雨水排水系统主要由以下3部分组成：1. 屋面排水设施屋面排水设施是实现屋面雨水排水的关键组成部分。

在屋面设计中，需要合理设置雨水口和下水道出水口的位置，并采用合适的斜度和排水管径，使雨水快速、顺畅地排进下水道系统。

通常，屋面排水设备包括雨水口、雨水斗、出水管、雨水套、防倒水板和接头等。

雨水口是屋面雨水最初进入下水道的部分。

通常安装在屋面边缘，较高处的位置，以方便雨水自然流入下水道管道内。

雨水口有很多种材质，如塑料，铸铝等，但不少数是使用PVC材料制造而成。

雨水斗是雨水口的延伸部分，具有自动拦截杂物的功能。

其作用是保持下水道内干净，防止雨水污染，减少下水道维修的次数。

一般情况下，雨水斗离地面的高度约为50-100mm，用于确保雨水的无阻拦排除。

出水管是指从雨水斗开始向下水管引流的距离。

它的主要作用是连接雨水斗和下水道系统，保持整个屋面排水系统的畅通。

通常情况下，出水管采用PVC塑料管或铝管制造而成，这种材料具有良好的耐磨性和耐腐蚀性，能够承受压力和重量。

雨水套也称雨水口防水套，从雨水口封起始防止雨水顺着出水管流到屋面间隙中，进入房间内部。

由于材料受损并且泄漏，雨水套是容易出问题的。

防倒水板作为一种集防倒雨、撞击和遮挡效果于一体的压铸铝合金板，在屋面排水系统中起到了至关重要的作用。

它的主要作用是避免雨水顺着排水管道流入雨水口，确保屋面排水系统的畅通。

屋面雨水排水方式及雨水管的设计要求1.1.屋面雨水排水方式屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面屋面雨水排水方式分为外排水和内排水两类。

外排水是指屋面不设雨水斗且建筑物内部没有雨水管道的雨水排放方式。

按屋面有无天沟，又分为檐沟外排水和天沟外排水两种方式。

檐沟外排水由檐沟、雨水斗、承雨斗及立管组成。

天沟外排水系统由天沟、雨水斗、排水立管及排出管组成。

内排水是指屋面设雨水斗且建筑物内部有雨水管道的雨水排放方式或排水系统。

内排水系统由雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

内排水系统按每根立管接纳的雨水斗的个数，分为单斗和多斗雨水排水系统两类，单斗系统一般不设悬吊管。

按雨水排至室外的方法,内排水系统可分为架空管排水系统和埋地管排水系统。

架空管内排水系统是通过架空管将雨水排人埋地管中，由于使用要求不同，又可分为敞开式和封闭式。

内排水系统两种。

(1)架空管排水系统将雨水通过架空管道系统直接引到室外排水管(渠)中，室内不设埋地管，可以避免室内冒水。

架空管道需用金属管材多，易产生凝结水，管系内不能排入生产废水。

(2)埋地管排水系统埋地管排水系统是通过架空管、立管将雨水接入室内埋地管排至室外，按使用要求又分敞开式和封闭式两种：1)敞开式内排水系统。

由架空管道将雨水引入室内埋地管的检查井中，然后由埋地管引至室外。

若设计和施工不当,会引起检查井发生冒水现象。

此种系统可使用非金属材料，并可排入生产废水。

2)封闭式内排水系统。

封闭式内排水系统是压力排水,埋地管在检查井内装设封闭的三通管，管口用盖封闭以防冒水。

封闭式排水系统用于不允许冒水的建筑物。

系统不能排入生产废水。

1.2.雨水管的设计要求(1)雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度、汇水面积、以及径流系数有关。

1)设计降雨强度应按当地或相邻地区暴雨强度计算确定。

建筑屋面、建筑物基地、居住小区的雨水管道的设计降雨历时，可按下列规定确定：A.屋面雨水排水管道设计降雨历时按5min计算。

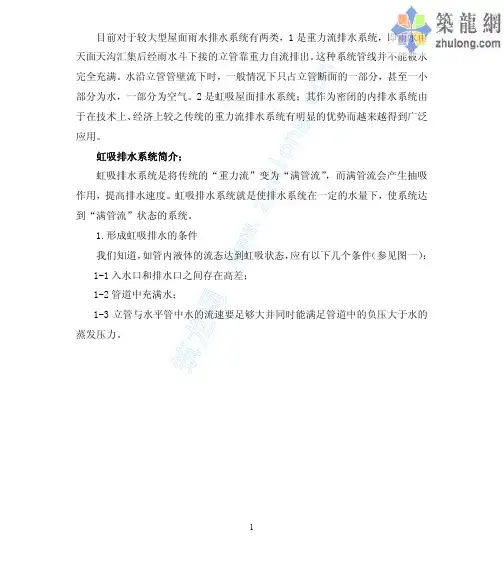

筑龙网 w w w .z h u l o n g .c o m1目前对于较大型屋面雨水排水系统有两类，1是重力流排水系统，即雨水由天面天沟汇集后经雨水斗下接的立管靠重力自流排出。

这种系统管线并不能被水完全充满。

水沿立管管壁流下时，一般情况下只占立管断面的一部分，甚至一小部分为水，一部分为空气。

2是虹吸屋面排水系统；其作为密闭的内排水系统由于在技术上、经济上较之传统的重力流排水系统有明显的优势而越来越得到广泛应用。

虹吸排水系统简介；虹吸排水系统是将传统的“重力流”变为“满管流”，而满管流会产生抽吸作用，提高排水速度。

虹吸排水系统就是使排水系统在一定的水量下，使系统达到“满管流”状态的系统。

1.形成虹吸排水的条件我们知道，如管内液体的流态达到虹吸状态，应有以下几个条件（参见图一）： 1-1入水口和排水口之间存在高差；1-2管道中充满水；1-3立管与水平管中水的流速要足够大并同时能满足管道中的负压大于水的蒸发压力。

筑龙网 w w w .z h u l o n市政管图一：屋面虹吸排水系统示意图可见管道充满水是虹吸状态必要而充分的条件，即要达到虹吸状态，管道必须充满水，而达到了虹吸条件，管道必然是“满管流”。

这就是虹吸排水系统的基本概念。

2.虹吸形成过程及其优势分析对大型屋面可“分区排水”，整个屋面排水系统可由数个子系统组成，每个子系统一个天沟，这样天沟可避开伸缩缝。

系统的设计是当天沟内雨水深度达到一定深度时，首先是尾管充满水达到虹吸条件，继而使整个系统产生虹吸，即可使天面雨水快速排放。

因虹吸排水流速很大，要通过消能井再排入市政雨水排水系统。

而当雨量较小时，该虹吸系统也只有做为重力流系统使用。

这样，虹吸排水系统可用比重力流排水系统小得多的管线能排出几十年一遇的暴雨雨水。

再有，在相同排水量的情况下，虹吸排水系统所需的斗前水深要小于重力流系统。

比如，计算表明排水量为40L/s 时，用直径300mm 的重力流雨水管，其斗前水深需100mm，而直径100mm 的虹吸雨水管，其斗前水深仅需73mm，这对屋面的建筑和结构设计都非常有利。

屋面雨水排水系统屋面雨水排水方式屋面雨水排水系统分为外排水系统、内排水系统和混合排水系统。

一、雨水外排水系统1、檐沟外排水系统又称水落管排水系统或普通外排水系统，由檐沟、雨水斗及水落管（立管）组成。

雨水多采用屋面檐沟汇集，然后流入隔一定间距沿外墙设置的水落管排泄至地下沟管或地面。

适用于一般居住建筑、屋面面积较小的公共建筑和小型单跨厂房等建筑屋面雨布的排除。

水落管的布置间距应根据当地暴雨强度、屋面汇水面积和水落管的通水能力来确定。

据经验，一般为15~20m设一根DN100的水落管，其汇水面积不超过250m2。

阳台上的水落管可采用DN50。

2、天沟外排水系统天沟外排水即利用屋面构造上所形成的天沟本身容量和坡度，使雨雪水向建筑物两端（山墙、女儿墙方向）泄放，并经墙外立管排至地面或雨水管道。

由天沟、雨水斗、排水立管和排出管组成。

适用于长度不超过100m的多跨工业厂房，以及厂房内不允许布置雨水管道的建筑。

在工程实践中常采用天沟外排水的方式排除大型屋面的雨雪水，采用天沟外排水不仅能消除厨房内部检查井冒水的问题，而且具有节约投资、节省金属材料、施工简便，利于合理地使用厂房空间和地面以及为厂区雨水系统提供明沟排水或减少管道埋深等优点；但若设计不善或施工质量不良，会出现天沟翻水、漏水等问题。

天沟外排水，应以建筑的伸缩缝或沉降缝作为屋面分水线。

天沟的流水长度，应结合天沟的伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。

为防止天沟末端处积水，应在女儿墙、山墙上或天沟末端设置溢流口，溢流口比天沟上檐低50~100㎜。

立管直接排水至地面时，需采取防冲刷措施，在湿陷性土壤地区，不准直接排水，冰冻地区立管需采取防冻措施。

二、雨水内排水系统大屋面面积的工业在，尤其是屋面有天窗、多跨度、锯齿形屋面或壳形屋面等工业厂房，其屋面面积大或曲折，内跨屋面雨水用水落管排除有较大困难，因此必须在建筑物内部设置雨水管系统。

对建筑立面要求较高的建筑物，也应设置建筑雨水管系统；此外，高层大面积平屋顶民用建筑，特别是处于寒冷地带的此类建筑物，均应采用内排水方式。

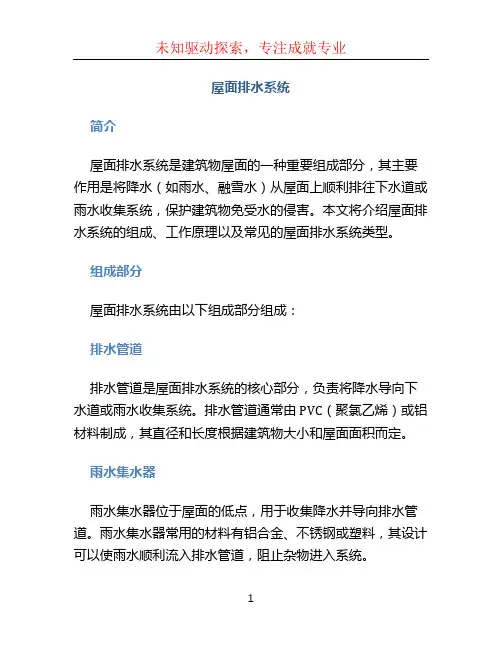

屋面排水系统简介屋面排水系统是建筑物屋面的一种重要组成部分，其主要作用是将降水（如雨水、融雪水）从屋面上顺利排往下水道或雨水收集系统，保护建筑物免受水的侵害。

本文将介绍屋面排水系统的组成、工作原理以及常见的屋面排水系统类型。

组成部分屋面排水系统由以下组成部分组成：排水管道排水管道是屋面排水系统的核心部分，负责将降水导向下水道或雨水收集系统。

排水管道通常由PVC（聚氯乙烯）或铝材料制成，其直径和长度根据建筑物大小和屋面面积而定。

雨水集水器雨水集水器位于屋面的低点，用于收集降水并导向排水管道。

雨水集水器常用的材料有铝合金、不锈钢或塑料，其设计可以使雨水顺利流入排水管道，阻止杂物进入系统。

漏斗排水口漏斗排水口是屋面排水系统的一部分，通常安装在屋面上的低点。

其作用是将水从屋面集中导向排水管道，并防止杂物进入系统。

漏斗排水口通常采用特殊的设计，以最大限度地减少堵塞的风险。

檐口排水系统檐口排水系统是常见的屋面排水系统类型之一，适用于屋顶有檐口的建筑物。

檐口排水系统通过檐口安装排水管道，并将水从屋面引导到下水道。

该系统通常包括檐檩、排水槽和排水管道。

平顶排水系统平顶排水系统适用于平顶建筑物，其设计旨在有效排水，并防止水在屋面上积聚。

平顶排水系统通常包括排水板、排水斜坡和排水孔，以确保水可以迅速排出屋顶。

内排水系统内排水系统适用于那些没有外部排水系统的建筑物，如地下室或封闭式阳台。

该系统通过内置排水管道将降水引导到下水道或储水设施。

工作原理屋面排水系统的工作原理如下：1.降水从屋面流入雨水集水器。

2.雨水集水器将水导向排水管道。

3.水沿着排水管道流动，最终达到下水道或雨水收集系统。

在整个流程中，漏斗排水口和排水管道的设计起着至关重要的作用，保证水能畅通地从屋面流向目标位置，并防止杂物堵塞系统。

维护与保养屋面排水系统需要定期维护和保养，以确保其正常运行和延长使用寿命。

以下是一些常见的维护和保养措施：1.清洁排水系统中的杂物和积水。

屋面虹吸式雨水排水系统屋面虹吸式雨水排水系统是一种高效、环保的雨水排放方式。

它采用了虹吸原理，通过天然重力和自然压力将雨水从屋顶集中排放到下水管道或集水池里，以达到节约用水和减轻城市排水压力的目的。

这种系统简单、易于安装，适用于多种建筑类型和地理环境，是一种创新的雨水利用技术。

屋面虹吸式雨水排水系统的原理是利用同一级别两点之间液体重力势能的差异来实现液体流动的过程。

在这个系统中，一个细小的虹吸管连接到屋顶上的排水口，当雨水开始流入管道时，由于虹吸原理的作用，水会在管道内形成负压，雨水就会自动流向管道下方的集水池或下水道中，避免了水的浪费和城市下水道的容积压力。

屋面虹吸式雨水排水系统有很多优点。

首先，它能有效地减少雨水排放给城市排水系统带来的压力，从而降低城市洪涝灾害的风险。

其次，由于雨水不会与水处理厂中的臭氧等化学物质混合，所以其污染物含量也较低，对环境的影响更小。

此外，该系统使用过程中，不需要任何电力设备，不需要依赖任何外部能源，通过简单的水力力量即可完成雨水的处理和排放，从而达到节能减排的效果。

对于一个屋面虹吸式雨水排水系统，设备和工艺方面的要求比较简单，一般很容易安装、检修和维护。

在系统的安装过程中需要考虑到建筑的高度、雨水的平均降水量以及屋面排水口的数量等因素，以确保整个系统的稳定和安全。

在实际应用场景中，屋面虹吸式雨水排水系统主要用于生活和商业区的建筑物、环保型厂房、公共设施等建筑物。

采用该技术的建筑物可以在雨季期间，把大量的雨水收集起来并用于灌溉花园或者冲厕所等生活用水，从而能够持续减少城市自来水的使用，实现水资源的节约和再利用。

在使用屋面虹吸式雨水排水系统的过程中，需要注意保持排水口的清洁，防止垃圾和杂物堵塞虹吸管道和下水管道。

此外，在故障和维修方面，需要有专业的技术人员进行处理，以确保系统的正常运行和安全使用。

总的来说，屋面虹吸式雨水排水系统是一种环保、节能的新型排水系统，能够有效减轻城市的雨水排放和治水压力，同时推动城市水资源的节约和再利用，为城市的可持续发展做出贡献。

简述屋面雨水排水的方式及其组成屋面雨水排水是建筑物中非常重要的一环，目的是将屋顶上的降雨水迅速排除，防止水渗漏和楼顶积水。

本文将简述屋面雨水排水的方式及其组成。

一、屋面雨水排水的方式1. 自然排水方式自然排水是指通过自然力以及屋顶的坡度将降雨水排至地面或其他地方。

这种方式适用于屋顶坡度较大的建筑，可以节省排水设备的成本。

常见的自然排水方式包括：(1) 背斜坡排水：通过在建筑物背侧形成坡度，将雨水自然排至背侧的排水口或者排水槽中。

(2) 锯齿形坡道排水：通过在屋面铺设一系列锯齿形坡道，使雨水在坡道上形成涓流，自然流向排水口。

(3) 梯形坡道排水：将屋面分割成一系列梯形，使雨水依次流向下方，最终排至地面。

2. 人工排水方式人工排水是指通过排水设备和管道将雨水排除。

这种方式适用于屋顶坡度较小或需要集中管理和控制排水的建筑。

常见的人工排水方式包括：(1) 屋面排水路线：在屋面设置排水路线，通过排水口将雨水排至建筑物周围的排水系统中。

(2) 集水器和管道排水：通过在屋面设置集水器，并通过管道将雨水引导排除。

(3) 屋面收集雨水系统：将雨水收集、储存并进行合理利用。

这种方法可以用于降低水资源消耗，实现可持续发展。

二、屋面雨水排水的组成1. 屋顶覆盖材料屋顶覆盖材料是屋面雨水排水系统中的基础组成部分。

常见的屋顶覆盖材料包括瓦片、屋面油毡、金属片、沥青瓦等。

这些材料应具备一定的耐候性和耐水性，能够有效防止雨水渗漏。

2. 屋面坡度屋面坡度是指屋面的倾斜度，决定了雨水的流向和排水速度。

合理的屋面坡度可以确保雨水迅速排除，减少水渗漏的风险。

3. 排水设备排水设备包括排水口、排水槽、雨水篦子等，用于收集和引导雨水。

排水设备应具备良好的密封性，防止雨水渗漏。

此外，排水设备的数量和布局也需要根据建筑物的具体情况进行合理设计。

4. 排水管道排水管道用于将收集到的雨水引导至地面或其他地方。

排水管道应具备足够的强度和耐腐蚀性，以应对各种气象条件和长期使用的需求。

建筑屋面雨水排水系统一般规定1.1建筑屋面雨水排水系统应将屋面雨水排至室外非下沉地面、雨水控制利用设施或雨水管渠，当设有雨水利用系统的蓄存池（箱）时，可排到蓄存池（箱）内。

1.2 建筑屋面雨水积水深度应控制在允许的负荷水深之内，50年设计重现期降雨时屋面积水不得超过允许的负荷水深。

1.3 建筑屋面雨水应有组织排放，可采用管道系统加溢流设施或管道系统无溢流设施排放。

采取承雨斗排水或檐沟外排水方式的建筑宜采用管道系统无溢流设施方式排放。

对于建筑要求有水帘效果的坡屋面，可将雨水排放至地面后进行有组织汇集。

1.4 当设有溢流设施时，溢流排水不得危及建筑设施和人员安全。

1.5 屋面排水的雨水管道进水口设置应符合下列规定：1 屋面、天沟、土建檐沟的雨水系统进水口应设置雨水斗；2 从女儿墙侧口排水的外排水管道进水口应在侧墙设置承雨斗；女儿墙的侧入式雨水斗等侧排水口，应通过承雨斗或其它具有溢流、通气功能的排水管件与外排雨水管道连接；3 成品檐沟雨水管道的进水口可不设雨水斗。

1.6 设有雨水斗的雨水排放设施的总排水能力应进行校核，并应符合下列规定：1 校核雨水径流量应按50年或以上重现期计算，屋面径流系数应取1.0；2 压力流屋面雨水系统排水能力校核应进行水力计算，计算时雨水斗的校核径流量不得大于本规程表3.2.4中的数值；3 半有压屋面雨水系统排水能力校核中，当溢流水位或允许的负荷水位对应的斗前水深大于本规程表3.2.4中的数值时，则雨水斗的校核径流量不得大于本规程表3.2.4中的数值。

1.7 建筑屋面雨水系统的横管或悬吊管应具有自净能力，宜设有排空坡度，且1年重现期5min降雨历时的设计管道流速不应小于自净流速。

1.8 屋顶供水箱溢水、泄水、冷却塔排溢水、消防系统检测排水以及绿化屋面的渗滤排水等较洁净的废水可排入屋面雨水排水系统。

1.9 建筑屋面雨水排水系统应独立设置，严禁与污水、废水排水管道连接。
