超高压架空输电线路张力架线施工工艺导则超高压架空输电线路是通过金属导线构成电路，经过铁塔桥架等支撑结构将电力传输到远距离的地方。
张力架线是其中重要的工艺环节，决定了导线的使用寿命和电力传输效率，因此需要严格按照施工工艺规范进行施工。
本文将对超高压架空输电线路张力架线施工工艺进行详细介绍和说明。
一、设备和材料准备1. 张力机张力机是进行架线工作中必不可少的设备。
超高压输电线路常用的张力机有气动和液压两种。
在使用中要注意，气动张力机要求标准空气压力，且不能使用润滑油；液压张力机要选择适当的液压油，并注意防止漏油。
2. 吊车吊车是将张力机、通风预防设备和防护器材等工艺设备吊装到铁塔上的必备工器具。
应该检查吊车的动力装置和缓冲装置是否正常，有无漏油、脱落等现象。
3. 架线设备主要包括光滑滑车、导线夹、套管等。
在使用前要仔细检查它们的表面有没有明显裂纹、毛刺、碰伤等现象，以保证使用的安全性。
4. 铁塔铁塔是张力架线施工的主要施工地点，应当检查铁塔是否符合要求，包括结构是否完整、表面是否平整、焊接质量等。
5. 钢绳钢绳用于牵引导线，最好选用质量好的钢绳，并定期进行检测。
二、工艺流程1. 预备工作铁塔、吊车、设备和材料准备齐全后，需要对工作现场进行处理。
首先要清理作业现场，清除可能影响工作的杂物等；检查预处理好的导线是否符合规范要求；以及检查吊车和张力机等工具的完好性和正常性。
2. 架线定位架线定位是在铁塔上确定导线的位置，并做出标记的过程。
主要步骤包括搭设索道、悬挂参考线、进行引线以及在各位置上进行标记。
3. 张力预调节预调节是用于调节张力的控制过程，必须依据要求对约束力进行预测，实现从预计张力到实际张力等精确控制。
4. 张力工期张力架线的关键步骤，需要注意的细节有：定位导线，选择合适的张力机型号和规格；正确安装引线、导线、绷线和支持设备等各部位；合理选择张力机的推力与拉力，避免导线翘曲等意外。
5. 收线张力架线完成后，需进行收线。

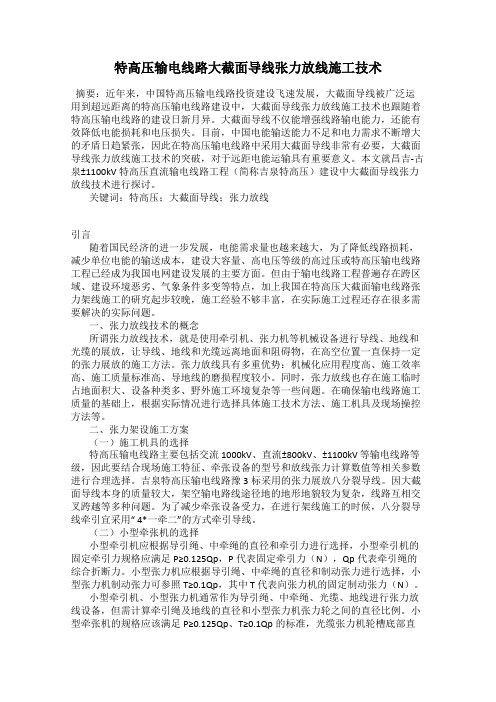

特高压输电线路大截面导线张力放线施工技术摘要：近年来，中国特高压输电线路投资建设飞速发展，大截面导线被广泛运用到超远距离的特高压输电线路建设中，大截面导线张力放线施工技术也跟随着特高压输电线路的建设日新月异。
大截面导线不仅能增强线路输电能力，还能有效降低电能损耗和电压损失。
目前，中国电能输送能力不足和电力需求不断增大的矛盾日趋紧张，因此在特高压输电线路中采用大截面导线非常有必要，大截面导线张力放线施工技术的突破，对于远距电能运输具有重要意义。
本文就昌吉-古泉±1100kV特高压直流输电线路工程（简称吉泉特高压）建设中大截面导线张力放线技术进行探讨。
关键词：特高压；大截面导线；张力放线引言随着国民经济的进一步发展，电能需求量也越来越大，为了降低线路损耗，减少单位电能的输送成本，建设大容量、高电压等级的高过压或特高压输电线路工程已经成为我国电网建设发展的主要方面。
但由于输电线路工程普遍存在跨区域、建设环境恶劣、气象条件多变等特点，加上我国在特高压大截面输电线路张力架线施工的研究起步较晚，施工经验不够丰富，在实际施工过程还存在很多需要解决的实际问题。
一、张力放线技术的概念所谓张力放线技术，就是使用牵引机、张力机等机械设备进行导线、地线和光缆的展放，让导线、地线和光缆远离地面和阻碍物，在高空位置一直保持一定的张力展放的施工方法。
张力放线具有多重优势：机械化应用程度高、施工效率高、施工质量标准高、导地线的磨损程度较小。
同时，张力放线也存在施工临时占地面积大、设备种类多、野外施工环境复杂等一些问题。
在确保输电线路施工质量的基础上，根据实际情况进行选择具体施工技术方法、施工机具及现场操控方法等。
二、张力架设施工方案（一）施工机具的选择特高压输电线路主要包括交流 1000kV、直流±800kV、±1100kV 等输电线路等级，因此要结合现场施工特征、牵张设备的型号和放线张力计算数值等相关参数进行合理选择。
• 200•随着特大高压输电线路投资建设工作的快速发展，超远距离特高压输电线路建设工作中开始广泛应用大截面导线，在提高输电线路能力的前提下，减少电能损耗与电压损失。
当前我国电力需求不断增大，但电能输送能力较差，使用大截面导线张力放线施工技术，对于远距离电能运输工作具备十分重要的意义。
本文便据此分析了特高压输电线路大截面导线张力放线施工流程，以期为此后输电线路的建设工作提供更多借鉴依据。
1 张力放线技术张力放线施工主要利用张力机、牵引机等设备完成地线、导线以及光缆的展放工作，保证光缆、地线以及导线远离地面障碍物，在高空中保持一定的张力。
张力放线施工具有施工效率高、施工质量高、机械化应用程度大等优势，但也存在占地面积大、施工环境复杂等问题，施工企业应结合实际情况合理确定施工技术与机具设备，切实提高导线施工质量。
2 特高压输电线路大截面导线张力放线施工方案2.1 编写施工方案施工前工作人员应结合工程特点与相关资料合理编写施工方案，保证张力放线施工的合理性与科学性，提高施工质量。
具体而言，施工人员应先做好施工准备工作，合理选择牵张场地，并做好导地线压接试验，平整场地通道，之后编制架线施工技术文件，并完成牵张场地布线工作。
完成上述准备工作后，牵张设备进场，牵放牵引绳与导地线，并完成锚线与紧线施工工作。
2.2 选择施工机具特高压输电线路包括直流±800kV 、±1100kV 等电路等级，在确定相关参数时应结合牵张设备型号、施工特征以及放线张力等数值进行计算。
特高压输电线路一般采用牵张方法表现出六分裂导线与八分裂导线，具体见下表1所示。
表1 六分裂与八分裂电线六分裂牵引1牵2+1 牵41牵2+1 牵2+1牵2八分裂牵引1牵4+1 牵41牵81牵4+1 牵2+1牵2大截面导线的架线地形比较复杂，且本身重量较大，线路存在相互交叉跨越等问题，为了减少使用牵张设备，施工人员在架线时应合理选择牵引方式。
张力放线施工方案导、地线张力放线施工方案一、张力架线的优点及施工流程张力架线是在架线过程中给导线或避雷线施加一定张力，使之离开地面或跨越被跨越物的一种架线施工方法。
采用张力架线时，导线或避雷线不致受到磨损，从而减少导线带电运行后的电晕损耗，且可提高施工效率。
我公司采用的张牵设备为：张力机为甘肃送电工程公司的SAZ－30×2 张力机；牵引机为SAQ－75一牵二牵引机；张力架线布置示意图见图1。
施工过程为：图 11、展放引绳：引绳盘置于张力场，用人力向牵引场展放。
展放时，引绳依次穿过本架线段各个杆塔的放线滑车，两端分别在张力场和牵引场锚固，以备牵放牵引绳。
2、牵放牵引绳：将锚固在牵引场的引绳松开，用旋转连接器与绕在小张力机上的牵引绳连接后，用放置在张力场的小牵引机向张力场牵放，牵放过程中牵引绳应始终保持在悬空状态，直到牵引绳被牵放到张力场，经过走板与导线连接为止。
3、牵放导线：将牵引绳用走板与盘在主张力机上的导线相连接，然后用放置在牵引场的主牵引机将导线牵放至牵引场。
导线牵放到指定位置后，将它带着张力临时锚固在两端的锚线架上。
4、紧线工作：该工作包括紧线、观测与调整弧垂、画印、挂线及附件安装。
张力架线使用的工机具包括张力机、牵引机、线盘支承装置、钢丝绳卷绕机、防捻钢丝绳、分裂导线放线滑车、走板、网套式连接器、钢丝绳连接器等。
二、张力机及线盘支承装置(一) 张力机张力机用于控制放线张力。
施工时使用的有主张力机和小张力机。
前者放置在张力场，用于控制导线张力；后者放置在牵引场，用于控制牵引绳张力。
张力机主要参数见表1。
表1 常见张力机主要参数放线时线盘支承装置置于张力机后面，将架空线（指导线或牵引绳）盘支离地面，使架空线能经过张力机进行展放。
线盘支承装置分为线盘轴架和线盘拖车两种，前者所占场地较小，后者转运方便。
三、牵引机及钢丝绳重绕机（一）牵引机牵引机除主要用于张力架线中的牵引作业外，还能用于完成绞磨的牵引作业，如抽余线、紧线等。
k V线路工程张力放线施工方案公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]黄河龙口水电站220kV送出改线工程架线施工作业指导书批准：年月日安全审核：年月日质量审核：年月日技术审核：年月日编写：年月日目录1 编制说明 (1)2 工程概述 (2)3 工程主要设计技术特性及相关规定 (4)4 架线施工 (8)6 紧线划印 (25)7 附件安装 (31)8 质量措施 (36)9 安全措施与环境保护 (38)10 主要工器具表（按一个施工组配置） (42)11 导、地线液压工艺 (48)12 光缆展放补充措施 (49)13 跨越措施 (52)1编制说明1.1编制依据《110kV～500kV架空送电线路施工及验收规范》（GB 50233-2005）《超高压架空输电线路张力架线施工工艺导则》（SDJJS2-87）《110kV～500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）；《架空送电线路导线及避雷线液压施工工艺规程》（DL/T5285-2013）《电力建设安全工作规程第2部分：架空电力线路》(DL/—2013)《放线滑轮基本要求、检验规定及测试方法》(DL/T 685)《输电线路施工机具设计、试验基本要求》(DL／T875)《跨越电力线路架线施工规程》(DL/T5106)《工程建设强制性条文》(电力部分2011版)《电力建设工程施工技术管理导则》（国家电网工[2003]153号）《输变电工程建设标准强制性条文实施实施指南》（2013版）1.2架线方式本工程双分裂导线张力架线方式为一牵二，即用一台牵引机和一台2线张力机组合，通过一牵二走板和三轮放线滑车，一次展放一相2根子导线。
1.3计划工期架线施工计划工期为2017年5月01日至2017年07月30日。
2工程概述2.1工程简述本工程为黄河龙口水电站220kV送出改线工程(以下简称“220kV送出工程”)，线路始于220kV官滩变东侧220kV构架北起#1、#3间隔，止于220kV安澜变北侧220kV构架东起#4、#5间隔。
l OOOkV特高压交流输变电工程张力架线施工方案汇总国网北京电力建设研究院2007年1月一、拟用导线参数3二、放线方案 (3)（一）................................................ "一牵（4+4）” 展放方式4（二）“2（—牵4）同步展放方式.. (5)（三）八牵8”同步展放方式 (6)（四）........................................................... 放线方式比较6三、滑车悬挂 (9)（一）放线滑车悬挂方法9（二）放线滑车常规挂法10（三）......................................................... 放线滑车高挂法11四、张力放线 (12)（一）......................................................... 牵、张场的布置12（二）..................................................... 导引绳、牵引绳展放15附件1:存在问题及改进措施调查表. (17)附件2：1000kV架线定额测算 (22)附件3:张力架线设备相关情况调查表（含拟新购设备）24、拟用导线参数1000kV线路一般地段导线采用8*LGJ-500/45 （或LGJ-500/35 ）钢芯铝绞线，个别地段采用LGJ-630/45钢芯铝绞线。
8*LGJ-500/45 （或LGJ-500/35 ）导线物理参数见表1。
每相导线采用八分裂等距离布置，分裂间距为400mm。
为保证导线的架线质量，减少因导线初伸长等因素造成的架线后子导线弧垂不一致的现象发生，同相八根应同步展放。
表1导线物理参数、放线方案各公司根据1000kv导线特点，所选张力架线方案共有三种。
1. 一牵（4+4 ）”展放方式2. 2 X（—牵4）”同步展放方式3. 八牵8 ”同步展放方式(一)“一牵(4+4)”展放方式用一台牵引机，与两台四线张力机相配合，用一牵八走板和九轮放线滑车配合放线。
一、工程概况本工程为某电力输电线路架设项目，线路全长XX公里，电压等级为XXkV。
根据GB 50233-2014《110kV～750kV架空输电线路施工及验收规范》的要求，本工程导线展放应采用张力放线。
二、施工准备1. 人员准备：组织专业施工队伍，包括施工队长、施工员、测量员、放线工、安全员等。
2. 材料准备：导线、地线、金具、紧线设备、放线滑车、牵引设备、张力设备等。
3. 工具准备：经纬仪、水准仪、全站仪、钢尺、线锤、测绳等。
4. 施工场地准备：选择合适的牵张场地，确保场地平整、开阔，便于施工。
三、施工流程1. 施工前准备：熟悉图纸，了解线路走向、杆塔位置、导线规格、金具选用等。
2. 牵张场地选择：根据线路长度、地形地貌、交通条件等因素，选择合适的牵张场地。
3. 放线滑车悬挂：将放线滑车安装在牵张场地的两端，确保滑车稳固可靠。
4. 牵张场布置：根据牵张场地情况，合理布置牵张场，包括牵张机、导线架、地线架等。
5. 导引绳展放：利用导引绳将导线、地线引至牵张场，确保导线、地线平稳过渡。
6. 导线展放：采用张力放线方法，将导线、地线从一端牵引至另一端，保持导线、地线一定的张力。
7. 导线锚线：在放线过程中，将导线、地线锚固在沿线杆塔上，确保导线、地线稳定。
8. 紧线：根据设计要求，调整导线、地线的张力，确保导线、地线满足运行要求。
9. 验收：对放线质量进行检查，包括导线、地线间距、张力、杆塔位置等。
四、施工质量控制1. 导线、地线展放质量：确保导线、地线间距符合设计要求，无交叉、搭接现象。
2. 张力控制：根据设计要求，调整导线、地线的张力，确保导线、地线满足运行要求。
3. 杆塔位置：确保杆塔位置准确，符合设计要求。
4. 验收：对放线质量进行检查，确保符合GB 50233-2014《110kV～750kV架空输电线路施工及验收规范》的要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。
