利用ArcScene进行三维地形模拟

如何使用ArcScene制作三维围墙地图
经常会看到一些带有三维围墙的三维地图，之前有介绍过如何使用ArcScene制作三维地图，但是制作的图没有三维围墙，这里给大家讲解一下如何制作带三维围墙的三维地图，希望能够对大家有所帮助。

步骤
第一步：下载边界范围
打开水经注万能地图下载器，切换地图到谷歌地球，在右上方的菜单栏上选择“区划”，选择上需要的行政范围并导出为shp格式（图1）。

图1
第二步：下载高程和影像
在左上方的菜单栏上点击“高程”切换到高程地图，点击“√”下载高程数据（图2），同样的方法下载影像数据，下载的数据均导出为tif格式。

图2
第三步：制作影像三维
依次将行政边界（面和线，线可以通过面转为线），影像和高程加载到ArcScene内，在影像图层上点击右键，选择属性，在弹出的“图层属性”对话框内选择“基本高度”选项卡，选择“在自定义表面浮动”，夸张程度设置为
0.00005（图3），完成后即可看到影像的三维效果（图4）。

图3
图4
第四步：生成三维围墙
在线状行政区划上点击右键选择属性，在弹出的“图层属性”对话框中选择“基本高度”选项卡，选择“在定义表面上浮动”，夸张程度也设置为0.00005（图5）。

再选择“拉伸”选项卡，勾选上“拉伸图中要素”，拉伸方式选择“将其用作要素的拉伸数值”（图6），完成后的效果如图7。

图5
图6
图7
结语
到此就完成了使用ArcScene将水经注万能地图下载器下载的矢量、高程和影像制作为带三维围墙的三维地图，关键就是影像的三维制作、线状行政边界的三维制作和拉伸，有兴趣的朋友可以使用水经注万能地图下载器和ArcScene试试。

ARCSCENE三维GIS虚拟现实可视化制作教程在三维场景中浏览数据更加直观和真实，对于同样的数据，三维可视化将使数据能够提供一些平面图上无法直接获得的信息。

可以很直观地对区域地形起伏的形态及沟、谷、鞍部等基本地形形态进行判读，比二维图形如等高线图更容易为大部分读图者所接受。

ArcScene 是ArcGIS 三维分析模块的一部分，通过在3D Analyst 菜单条中点击按钮打开。

它具有管理3D GIS 数据、进行3D 分析、编辑3D 要素、创建3 D 图层以及把二维数据生成3D 要素等功能。

一、要素立体显示有时需要将要素数据在三维场景中以透视图显示出来进行观察和分析。

要素数据与表面数据的不同之处在于，要素数据描述的是离散的对象如点对象、线对象、面对象（多边形）等。

它们通常具有一定的几何形状和属性。

常见的点要素有通信塔台、泉眼等在地图上通常表现为点状符号；线状要素更为常见，如道路、水系、管线等等；多边形要素如湖泊、行政区及大比例尺地形图上的居民地等。

在三维场景中显示要素的先决条件是要素必须被以某种方式赋予高程值或其本身具有高程信息。

因此，要素的三维显示主要有两种方式：1）具有三维几何的要素，在其属性中存储有高程值，可以直接使用其要素几何中或属性中的高程值，实现三维显示；2）对于缺少高程值的要素，可以通过叠加或突出两种方式在三维场景中显示。

所谓叠加，即将要素所在区域的表面模型的值作为要素的高程值，如将所在区域栅格表面的值作为一幅遥感影像的高程值，可以对其做立体显示；突出则是指根据要素的某个属性或任意值突出要素，如要想在三维场景中显示建筑物要素，可以使用其高度或楼层数这样的属性来将其突出显示（图1）。

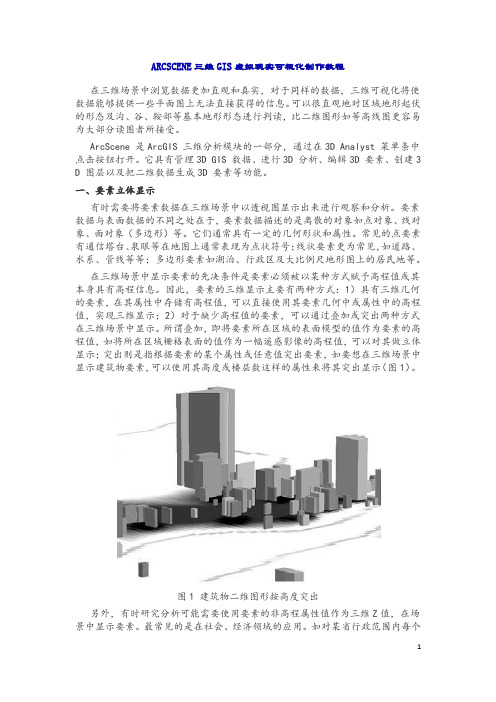

图1 建筑物二维图形按高度突出另外，有时研究分析可能需要使用要素的非高程属性值作为三维Z值，在场景中显示要素。
