电气自动控制系统作业及答案

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答:（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中,起通断、保护、控制或调节作用的电器。

（2）低压电器的分类方法很多,按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。

2．什么是额定电流?什么是约定发热电流？两者有什么区别？答：（1) 额定工作电流：在规定的条件下，保证电器正常工作的电流。

（2）约定发热电流:在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。

额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。

3．我国的低压电器经历了哪几代？答:我国的低压电器产品大致可分为如下四代。

第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。

4．低压电器的发展趋势是什么？答:（1)智能化（2）电子化(3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答:（1) 防止接触带电部件常见的安全措施有绝缘、屏护和安全间距.(2）防止电气设备漏电伤人(3) 采用安全电压（4) 使用漏电保护装置(5）合理使用防护用具(6）加强安全用电管理6．接地有哪些种类？保护接地有哪些形式?答：按照接地的目的可将接地分为如下几类：①工作接地。

②保护接地，也称安全接地。

③过电压保护接地。

④防静电接地.7．保护接地要注意哪些问题?工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子),并用‘’符号标记，也可用黄绿色标记。

不允许用螺丝在外壳、底盘等代替保护接地端子.②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。

东北农业大学网络教育学院电气控制技术本科作业题作业题1一．工厂电器是如何分类的？答：（1）按适用的电压范围分类（交流1200V）（直流1500V）分为低压电器和高压电器。

（2）低压电器按所控制的对象分类根据其控制的对象分为低压配电电器和低压控制电器。

（3）按所起作用分类依据电器所起的作用可分为控制电器和保护电器。

（4）按动作性质分类依据电器的动作性质可分为自动控制电器和非自动控制电器。

二．请画出按钮，接触器，热继电器的图文符号？答：三．常用的电气图有哪几种？答：常用的电气图有系统图、框图、电路图、位置图和接线图等。

通常，系统图用于描述系统或成套装置。

框图用于描述分系统或设备。

国家标准GB6988.3—86《电气制图系统图和框图》中，具体规定了绘制系统图和框图的方法，并阐述了它的用途。

位置图用来表示成套装置、设备中各个项目位置的一种图。

接线图是电气装备进行施工配线、敷线和校线工作时所应依据的图样之一。

它必须符合电器装备的电路图的要求，并清晰地表示出各个电器元件和装备的相对安装及敷设位置，以及它们之间的电连接关系。

它是检修和查找故障时所需的技术文件。

在国家标准GB6988.5—86《电气制图接线图和接线表》中详细规定了编制接线图的规则。

四．请画出三相异步电动机的点动控控制线路？答：五．请画出三相异步电动机自动往返正反转控制线路？答：在实际生产中，常常要求生产机械的运动部件能实现自动往返。

因为有行程限制，所以常用行程开关做控制元件来控制电动机的正反转。

下次图为电动机往返运行的可逆旋转控制电路。

图中KM1、KM2分别为电动机正、反转接触器，SQ1为反向转正向行程开关，SQ2为正向转反向行程开关，SQ3、SQ4分别为正向、反向极限保护用限位开关。

六．三相笼型电动机单向旋转可用开关或接触器控制，请画出接触器控制电路。

答：作业题2一．填空1．从CPU模块的功能来看，SIMATIC S7-200系列小型可编程序控制器发展至今，大致经历了两代（CPU 21X）和（CPU 22X）。

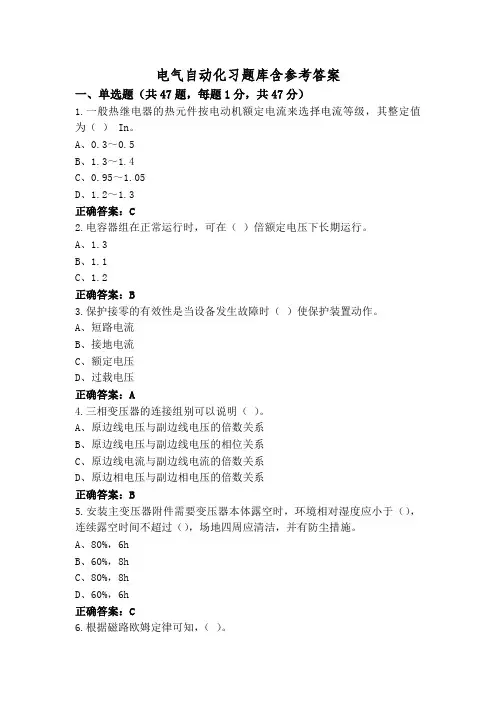

电气自动化习题库含参考答案一、单选题（共47题，每题1分，共47分）1.一般热继电器的热元件按电动机额定电流来选择电流等级，其整定值为（） In。

A、0.3～0.5B、1.3～1.4C、0.95～1.05D、1.2～1.3正确答案：C2.电容器组在正常运行时，可在（）倍额定电压下长期运行。

A、1.3B、1.1C、1.2正确答案：B3.保护接零的有效性是当设备发生故障时（）使保护装置动作。

A、短路电流B、接地电流C、额定电压D、过载电压正确答案：A4.三相变压器的连接组别可以说明（）。

A、原边线电压与副边线电压的倍数关系B、原边线电压与副边线电压的相位关系C、原边线电流与副边线电流的倍数关系D、原边相电压与副边相电压的倍数关系正确答案：B5.安装主变压器附件需要变压器本体露空时，环境相对湿度应小于（），连续露空时间不超过（），场地四周应清洁，并有防尘措施。

A、80%，6hB、60%，8hC、80%，8hD、60%，6h正确答案：C6.根据磁路欧姆定律可知，（）。

A、磁通与磁通势成反比B、磁通势与磁阻成反比C、磁通与磁通势成正比D、磁通与磁阻成正比正确答案：C7.防火墙及盘柜底部封堵防火隔板厚度不少于（）。

A、20mmB、10mmC、5mmD、15mm正确答案：B8.车间照明灯头引下线采用铜芯线时，其截面应在（）mm2以上。

A、1B、2.5C、0.75D、0.5正确答案：C9.垂直敷设或超过（）倾斜敷设的电缆在每个支架应固定牢靠。

A、45°B、15°C、30°D、60°正确答案：C10.绝缘油中用量最大、用途最广的是（）。

A、亚麻油B、硅油C、桐油D、变压器油正确答案：D11.电压继电器按实际使用要求可分为（）类。

A、4B、3C、5.D、2正确答案：B12.如果线路上有人工作，停电作业时应在线路开关和刀闸操作手柄上悬挂（）的标志牌。

A、禁止合闸，线路有人工作B、在此工作C、止步、高压危险D、禁止合闸，有人工作正确答案：A13.穿管敷设的绝缘导线的线芯最小截面，铜线为（）。

电气控制试题及答案一、单项选择题（每题2分，共10分）1. 在电气控制系统中，通常使用什么类型的继电器来实现过载保护？A. 时间继电器B. 电压继电器C. 热继电器D. 电流继电器答案：C2. 交流接触器的线圈通电后，触点会发生什么变化？A. 触点断开B. 触点闭合C. 触点保持不变D. 触点闪烁答案：B3. 电气控制电路中，熔断器的作用是什么？A. 保护电路过载B. 保护电路短路C. 保护电路过压D. 保护电路欠压答案：B4. 以下哪个元件不是电气控制电路中常用的开关元件？A. 按钮B. 接触器C. 继电器D. 电阻答案：D5. 电气控制系统中，三相异步电动机的启动方式通常有哪几种？A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电气控制系统中，下列哪些元件可以用于实现时间控制？A. 时间继电器B. 热继电器C. 按钮D. 接触器答案：A2. 电气控制系统中，下列哪些元件可以用于实现过载保护？A. 热继电器B. 熔断器C. 电流继电器D. 电压继电器答案：A, B3. 在电气控制系统中，下列哪些元件可以用于实现短路保护？A. 熔断器B. 热继电器C. 电流继电器D. 电压继电器答案：A, C4. 电气控制系统中，下列哪些元件可以用于实现过压保护？A. 过压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B5. 在电气控制系统中，下列哪些元件可以用于实现欠压保护？A. 欠压继电器B. 电压继电器C. 电流继电器D. 熔断器答案：A, B三、判断题（每题2分，共10分）1. 电气控制系统中，按钮通常用于实现紧急停止功能。

（正确）2. 热继电器在电动机启动时立即动作，以防止电动机启动电流过大。

（错误）3. 熔断器在电路中主要起到过载保护作用。

（错误）4. 交流接触器的线圈断电后，触点会自动断开。

（正确）5. 电气控制系统中，三相异步电动机的星-三角启动方式可以减少启动电流。

电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。

答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。

4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。

SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。

②M1启动后M2启动，M1可点动，M2单独停止。

①②SB1、KM1、M1 启动，SB2、KM2、M2启动。

SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。

7.画出笼型异步电动机的能耗制动控制电路，要求如下。

①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

电气控制技术试题及答案一、选择题（每题2分，共20分）1. 电气控制技术中，常用的控制元件不包括以下哪一项？A. 继电器B. 接触器C. 变压器D. 按钮2. 以下哪个不是电气控制电路的基本组成部分？A. 电源B. 负载C. 导线D. 电阻3. 电气控制系统中，实现远程控制的主要元件是：A. 继电器B. 接触器C. 传感器D. 定时器4. 在电气控制技术中，以下哪个不是继电器的类型？A. 电磁继电器B. 固态继电器C. 光电继电器D. 机械继电器5. 电气控制电路中，实现过载保护的元件是：A. 熔断器C. 接触器D. 继电器6. 电气控制系统中，用于实现自动控制的元件是：A. 传感器B. 继电器C. 接触器D. 定时器7. 电气控制技术中，实现短路保护的元件是：A. 熔断器B. 断路器C. 过载继电器D. 热继电器8. 电气控制系统中，用于实现时间控制的元件是：A. 传感器B. 定时器C. 继电器D. 接触器9. 在电气控制技术中，实现电压转换的元件是：A. 变压器B. 继电器C. 接触器D. 断路器10. 电气控制技术中，用于实现远程监控的元件是：A. 传感器B. 继电器D. 定时器答案：1-5 CADBA 6-10 ABBCA二、填空题（每空1分，共10分）1. 电气控制系统中，______是实现自动控制的核心元件。

2. 电气控制技术中，______可以用于实现电路的过载保护。

3. 继电器的工作原理是通过______来控制电路的通断。

4. 电气控制系统中，______是实现远程控制的重要元件。

5. 定时器在电气控制技术中，主要用于实现______控制。

6. 在电气控制技术中，______可以实现电路的短路保护。

7. 电气控制系统中，______是实现电压转换的主要元件。

8. 传感器在电气控制技术中，主要用于实现______。

9. 接触器在电气控制技术中，主要用于实现______控制。

10. 电气控制技术中，______是实现时间控制的主要元件。

电气控制试题及答案一、选择题（每题2分，共40分）1. 下列元器件中具有放大作用的是：A. 二极管B. 电阻C. 三极管D. 电容2. 以下哪个不是直流电机的类型：A. 刷线电机B. 无刷电机C. 步进电机D. 同步电机3. 以下哪个不是电气控制中常用的中间继电器类型：A. 热继电器B. 时序继电器C. 接触继电器D. 磁力继电器4. 电气控制系统中的PLC是指：A. 电子计算机B. 可编程逻辑控制器C. 电子开关D. 总线控制器5. 以下哪个不是常见的电气控制回路：A. 开关回路B. 定时回路C. 变频回路D. 保护回路二、填空题（每题4分，共40分）1. 在电气控制系统中，将输入信号转换为数字信号的元器件是。

2. 电机启动时，常用的起动方式有和两种。

3. 开关电源的直流输出电压通常为 V。

4. 三相交流电机的电源电压通常为 V。

5. 在电气控制系统中，控制电路与动力电路之间的连接通常使用进行。

三、简答题（共20分）1. 请简要解释什么是电气控制系统。

电气控制系统是指通过电气设备和元器件来实现对各种设备、机械或工艺过程进行控制的系统。

它通过传感器感知输入信号，并经过逻辑控制和信号处理后，输出控制信号，从而实现对设备或过程的启动、停止、调节和保护等控制功能。

2. 请简述PLC的工作原理。

PLC是可编程逻辑控制器的简称。

其工作原理是通过接收输入信号、进行逻辑运算和处理，并产生相应的输出信号来控制设备或过程。

PLC 内部包含了可编程的逻辑控制程序，用户可以通过编程方式灵活地改变控制逻辑，从而实现不同的控制功能。

3. 请简要介绍电气控制系统中常见的传感器类型。

电气控制系统中常见的传感器类型包括温度传感器、压力传感器、流量传感器和光电传感器等。

温度传感器用于测量环境或设备的温度变化；压力传感器用于测量气体或液体的压力变化；流量传感器用于测量液体或气体的流量；光电传感器用于检测物体的存在、距离或颜色等。

四、计算题（共40分）1. 谐波电流引起的变压器损耗为9 kW，谐波电流有效值为15 A，变压器供电电压为220 V，求谐波电流的总畸变率。

电气控制基础试题及答案一、单项选择题（每题2分，共20分）1. 电气控制系统中，用于实现自动控制的元件是（）。

A. 继电器B. 接触器C. 按钮D. 限位开关答案：A2. 电磁式继电器的主要组成部分不包括（）。

A. 电磁铁B. 触点C. 线圈D. 电阻答案：D3. 在电气控制电路中，熔断器的作用是（）。

A. 过载保护B. 短路保护C. 隔离电源D. 以上都是答案：D4. 交流接触器的线圈通电后，其触点的状态是（）。

A. 常开B. 常闭C. 保持原状态D. 不确定5. 电气控制线路中，用于实现电路自锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B6. 电气控制线路中，用于实现电路互锁的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：C7. 电气控制线路中，用于实现电路延时控制的元件是（）。

A. 按钮B. 接触器C. 时间继电器D. 限位开关答案：C8. 电气控制线路中，用于实现电路顺序控制的元件是（）。

A. 按钮B. 接触器C. 继电器D. 限位开关答案：B9. 电气控制线路中，用于实现电路急停控制的元件是（）。

B. 接触器C. 继电器D. 限位开关答案：A10. 电气控制线路中，用于实现电路过载保护的元件是（）。

A. 按钮B. 接触器C. 继电器D. 熔断器答案：D二、填空题（每空1分，共20分）1. 电气控制系统中，用于实现自动控制的元件是继电器，其主要组成部分包括电磁铁、触点和线圈。

2. 交流接触器的线圈通电后，触点状态变为常开，从而实现电路的自动控制。

3. 熔断器在电气控制线路中的作用是过载保护和短路保护，同时也可以用于隔离电源。

4. 电气控制线路中，接触器可以实现电路的自锁，即在电路闭合后，即使控制按钮释放，电路仍然保持闭合状态。

5. 电气控制线路中，继电器可以实现电路的互锁，即两个或多个电路不能同时工作。

6. 时间继电器在电气控制线路中用于实现电路的延时控制，即在电路闭合后，经过一定时间后电路才会断开。

习题及答案"电气控制及PLC应用"第一局部电气控制局部工程一电动机正反转控制线路1．电路中FU、KM、KA、FR和SB分别是什么电器元件的文字符号？答：熔断器、接触器、继电器、热继电器、按钮2．鼠笼型异步电动机是如何改变旋转方向的？答：改变电动机三相电源的相序即可改变电动机的旋转方向，而改变三相电源的相序只需任意调换电源的两根进线3．什么是互锁〔联锁〕？什么是自锁？试举例说明各自的作用。

答：自锁：典型的应用是用自己的常开触点与开启按钮并联，锁定回路。

即使开启按钮弹开了，由于有自锁触点的连接，仍可形成回路。

这种接法就叫做"自锁〞。

互锁：典型的应用是将继电器A的常闭触点串联在其他回路当中，而其他回路中继电器B的常闭触电串联在继电器A的回路中。

当继电器A的线圈先得电时，它的常闭触电会断开继电器B的回路。

相反，如果继电器B的线圈先得电时，它的常闭触电会断开继电器A的回路。

这样互相牵制，起到一定的逻辑作用。

这种接法就叫"互锁〞。

4．低压电器的电磁机构由哪几局部组成"答：电磁系统主要由线圈、铁芯〔静铁芯〕和衔铁〔动铁芯〕3局部组成5．熔断器有哪几种类型？试写出各种熔断器的型号。

熔断器在电路中的作用是什么？答：熔断器按构造形式分为半封闭插入式、无填料封闭管式、有填料封闭管式、螺旋自复式熔断器等。

其中，有填料封闭管式熔断器又分为刀形触点熔断器、螺栓连接熔断器和圆筒形帽熔断器。

瓷插式RC螺旋式RL有填料式RT无填料密封式RM快速熔断器RS熔断器的作用：熔断器是在控制系统中主要用作短路保护的电器，使用时串联在被保护的电路中，当电路发生短路故障，通过熔断器的电流到达或超过*一规定值时，以其自身产生的热量使熔体熔断，从而自动分断电路，起到保护作用。

6．熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一样？〔1〕额定电压〔2〕额定电流〔3〕分断能力〔4〕时间—电流特性不一样，熔断器的额定电流与熔体的额定电流是两个不同的概念，通常一个额定电流等级的熔断器可以配用假设干个额定电流等级的熔体，但熔体的额定电流不能大于熔断器的额定电流。

习题与解答一、选择题（每题4个选项，只有1个是正确的，将正确的选项填入括号内）1.电气图中，断路器的符号为（）。

（A）K （B）D（C）L （D）DL2.不属于笼型异步电动机降压启动方法的是（）启动。

（A）自耦变压器降压（B）星形一三角形换接（C）延边三角形（D）在转子电路中串联变阻器3.中小容量异步电动机的过载保护一般采用（）。

（A）熔断器（B）磁力启动器（C）热继电器（D）电压继电器4.笼型异步电动机的延边三角形启动方法，是变更（）接法。

（A）电源相序（B）电动机端子（C）电动机定子绕组（D）电动机转子绕组5.属双速异步电动机接线方法的是（）。

（A）YY/YY （B）YY/△（C）YY/Y （D）△△/Y6.异步电动机的反接制动是指改变（）。

（A）电源电压（B）电源电流（C）电源相序（D）电源频率7.异步电动机的能耗制动采用的设备是（）装置。

（A）电磁抱闸（B）直流电源（C）开关与继电器（D）电阻器8. 在电动机的连续运转控制中，其控制关键是。

①自锁触点②互锁触点③复合按钮④机械联锁9. 下列低压电器中可以实现过载保护的有。

①热继电器②速度继电器③接触器④低压断路器⑤时间继电器10. Y－△降压启动可使启动电流减少到直接启动时的。

① 1/2 ② 1/31③ 1/4 ④311. 下列属于低压配电电器的是。

①接触器②继电器③刀开关④时间继电器12. 表示电路中各个电气元件连接关系和电气工作原理的图称为。

①电路图②电气互联图③系统图④电气安装图13. 交流接触器是利用配合动作的一种自动控制电器。

①电动力与弹簧弹力②外施压力与弹簧弹力③电磁力与空气阻尼力④电磁力与弹簧弹力14.对绕线型电动机而言，一般利用（）方法进行调速。

（A）改变电源频率（B）改变定子极对数（C）改变转子电路中电阻（D）改变转差率15.一台三相异步电动机，其铭牌上标明额定电压为220V/380V，其接法应是（）。

（A）Y/△（B）△/Y（C）△/△ (D)Y/Y二．不定项选择题1. 低压断路器具有保护。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

电气控制与plc试题及答案电气控制与PLC试题及答案一、选择题1. PLC的全称是：A. 个人电脑B. 可编程逻辑控制器C. 功率控制单元D. 个人学习课程答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块C. 继电器D. 存储器答案：C3. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 汇编语言D. 结构化文本答案：C二、填空题4. PLC的工作原理基于_______控制。

答案：继电器5. 一个典型的PLC系统由_______、输入/输出模块和电源模块组成。

答案：中央处理单元（CPU）三、判断题6. PLC的输入信号可以是数字信号也可以是模拟信号。

（）答案：√7. PLC的输出信号只能控制继电器。

（）答案：×四、简答题8. 简述PLC的三个基本功能。

答案：PLC的三个基本功能包括：逻辑控制、顺序控制和定时控制。

9. 描述PLC在工业自动化中的作用。

答案：PLC在工业自动化中起到核心控制作用，通过接收输入信号，经过CPU处理后，输出控制信号，实现对机械设备的精确控制和管理。

五、计算题10. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以执行多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

六、论述题11. 论述PLC在现代工业生产中的重要性。

答案：PLC在现代工业生产中具有极高的重要性。

它不仅提高了生产效率，降低了人工成本，还通过精确控制提高了产品质量。

此外，PLC的灵活性和可编程性使得生产线可以根据需求快速调整，适应多变的生产环境。

七、案例分析题12. 某工厂使用PLC控制生产线，当输入信号异常时，PLC应该如何响应？答案：当输入信号异常时，PLC应该首先检测到异常信号，然后根据预设的程序进行故障诊断。

如果故障可以自动排除，PLC将执行相应的程序来恢复正常工作；如果故障无法自动排除，PLC应该发出警报信号，通知操作人员进行检查和维修。

电气控制期末试题及答案一、选择题1. 电动机的启动方式包括（）A. 直接启动B. 变频启动C. 电阻启动D. 电磁启动【答案】A、B、C、D2. 转速控制系统中的PID控制器参数，通常是通过（）来调整的。

A. 手动试探法B. 自整定方法C. 经验总结法D. 系统辨识法【答案】D. 系统辨识法3. 三相模型中，三个变量的实际量、速度量和位置量是（）。

A. 速度量：adcB. 位置量：aC. 位置量：cbD. 速度量：ac【答案】B4. 在PLC的编程软件中，通过修改（）的程序元素的设计和参数，达到常规定时或定次执行特定程序的目的。

A. 宏指令B. 位指令C. 子程序D. 输入输出【答案】C. 子程序5. 在交直流电力变换技术中，采用逆变器将电源交流转换为直流电源时，逆变器的控制方法主要有哪些？A. 定频控制B. PWM控制C. SPWM控制D. SVPWM控制【答案】B、C、D二、填空题1. PID控制器的输出计算公式为____________。

【答案】PID输出= Kp* e(t) + Ki *∫e(t)dt + Kd * de(t)/dt2. 程序设计中，指令的执行顺序通常遵循____________原则。

【答案】先入先出3. PLC系统中，I/O设备连接信号和PLC的端子板上，采用的一般是____________。

【答案】接线端子三、简答题1. 什么是电气控制系统？【答案】电气控制系统是由电气元件和控制装置按照一定的控制规律连接组成的系统，用来控制和指挥生产、制造、工程施工、交通流量、环境保护等各个领域的工业过程和技术装置。

2. 请简述三相电机的工作原理。

【答案】三相电机是以三相交流电为动力源的电动机。

它的工作原理是由于三个正弦电流互相位差为120°，通过三个电磁线圈在磁场中产生旋转磁场，进而带动电机转子旋转，实现机械能的输出。

3. 请简述PLC的优点和应用领域。

【答案】PLC（可编程逻辑控制器）的优点包括：可靠性高、可编程性强、易于维护和扩展、适用于恶劣环境等。

电气自动化试题及答案一、选择题（每题2分，共20分）1. 电气自动化系统中，PLC代表什么？A. 可编程逻辑控制器B. 功率限制控制器C. 过程逻辑控制器D. 压力限制控制器2. 下列哪个不是电气自动化系统的基本组成部件？A. 传感器B. 执行器C. 继电器D. 变压器3. 电机的启动方式中，星-三角启动法适用于哪种类型的电机？A. 直流电机B. 交流异步电机C. 同步电机D. 步进电机4. 以下哪个是电气自动化控制系统中的常见输入设备？A. 显示器B. 键盘C. 打印机D. 以上都是5. 在自动化控制系统中，PID控制器的“PID”分别代表什么？A. 比例（Proportional）、积分（Integral）、微分（Derivative）B. 压力（Pressure）、电流（Intensity）、距离（Distance）C. 功率（Power）、绝缘（Insulation）、电压（Voltage）D. 程序（Program）、输入（Input）、输出（Output）二、简答题（每题10分，共30分）6. 简述电气自动化系统的基本功能。

7. 解释什么是闭环控制系统，并说明其优点。

8. 描述可编程逻辑控制器（PLC）在自动化系统中的作用。

三、计算题（每题25分，共50分）9. 假设一个三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A。

请计算其功率因数，并假设功率因数为0.8，求电动机的视在功率。

10. 给定一个简单的PID控制器，其比例增益Kp=10，积分时间Ti=1s，微分时间Td=0.1s。

如果设定点SP=10，实际输出PV=8，计算第一个控制周期内的PID输出。

答案一、选择题1. A. 可编程逻辑控制器2. D. 变压器3. B. 交流异步电机4. A. 显示器5. A. 比例（Proportional）、积分（Integral）、微分（Derivative）二、简答题6. 电气自动化系统的基本功能包括但不限于：自动控制生产过程，提高生产效率，确保产品质量，降低劳动强度，实现远程监控和管理。

电气控制与plc试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程逻辑单元答案：A2. 下列哪个不是PLC的特点？A. 高可靠性B. 可编程C. 体积大D. 易于维护答案：C3. PLC的编程语言不包括以下哪种？A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：D4. PLC的输入/输出接口通常采用什么方式连接？A. 并行B. 串行C. 无线D. 光纤答案：B5. PLC的扫描周期主要受以下哪个因素影响？A. CPU速度B. 程序复杂度C. 电源电压D. 温度答案：B6. PLC的输出接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：B7. PLC的输入接口通常连接的是：A. 传感器B. 执行器C. 显示器D. 存储器答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 编程B. 调试C. 编译D. 打印答案：D9. PLC的输出接口可以输出的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B10. PLC的输入接口可以接收的信号类型是：A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多项选择题（每题3分，共15分）1. PLC的输入接口可以接收的信号类型包括：A. 开关信号B. 模拟信号C. 脉冲信号D. 交流电压信号答案：ABC2. PLC的输出接口可以控制的设备包括：A. 继电器B. 电磁阀C. 伺服电机D. 传感器答案：ABC3. PLC的编程语言包括：A. 梯形图B. 指令表C. 功能块图D. 汇编语言答案：ABC4. PLC在工业自动化中的作用包括：A. 控制逻辑B. 过程控制C. 数据处理D. 通信答案：ABCD5. PLC的抗干扰措施包括：A. 屏蔽B. 接地C. 隔离D. 滤波答案：ABCD三、判断题（每题2分，共10分）1. PLC的输入/输出接口可以互换使用。

第三章3.1交流接触器有何用途，主要由哪几部分组成，各起什么作用？解答：交流接触器用于频繁地接通或断开交流主电路， 大容量控制电路等大 电流电路的自动切换电器。

具有远距离操作功能和失压 （欠压）保护功能。

主要有电磁机构、主触头及灭弧罩、辅助触头、反力装置、支架和底座等几 部分组成。

接触器的执行机构用来接通或者断开被控制电路，主触头接通或断开 主电路，辅助触头接通或断开控制电路。

接触器的判断部分为反力装置，它由释 放弹簧和触点弹簧组成，支架和底座用于接触器的固定和安装。

3.2接触器的选用原则是什么？解答：选用接触器主要是从接触器类型、额定电流、额定电压、吸引线圈额 定电压和触头数量等方面综合选择。

首先要根据所控制负载的性质（交流还是直 流）选择接触器的类型；额定电压一般大于或等于负载回路额定电压； 额定电流 根据可能告知对象的工作情况而定；吸引线圈的额定电压根据控制回路电压选 择；触头数量和种类选择应满足主电路和控制电路要求。

3.3电磁式接触器和继电器有何异同？解答：二者结构和原来基本相同。

主要区别是接触器只有在一定的电压信号 作用下动作，而继电器的输入量可以是各种物理量。

接触器的主要作用是控制主 电路的通断，所以它强化执行功能，而继电器实现对各种信号的感测， 所以它强 化感测的灵敏性、动作的准确性和反应的快速性。

接触器触点有祝福触点之分， 有灭弧装置，而继电器没有。

3.4过电压继电器和欠电流继电器有何异同？解答：二者都可用来对线路进行保护。

过电压继电器主要用于电离拖动系统 的电压保护和控制，使用时线圈与负载并联，在电路正常工作时，衔铁处于释放 状态，当电压升至额定电压的 110%-115%时，衔铁吸合；而欠电流继电器主要 用于电机、变压器和输电线的过负荷和短路保护线路中， 使用时与北侧电路串联， 当电路正常工作时，衔铁处于吸合状态，电流低于规定值时，衔铁释放。

3.5中间继电器在电路中起什么作用？解答：中间继电器在电路中主要作用是当其他继电器触头对数或容量不够 时，可借助中间继电器来扩大它们的触头数或容量，起到中间装换作用。
