第1篇一、实验目的1. 了解光控路灯系统的组成和工作原理。
2. 掌握光敏传感器、继电器等电子元件的使用方法。
3. 熟悉电路连接和调试过程。
4. 培养动手能力和团队合作精神。
二、实验原理光控路灯系统利用光敏传感器检测环境光线强度，当光线强度低于设定阈值时，自动打开路灯；当光线强度高于设定阈值时，自动关闭路灯。
该系统主要由光敏传感器、继电器、电源、路灯等组成。
三、实验器材1. 光敏电阻2. 继电器3. 电阻4. 电容5. 电源6. 路灯7. 连接线8. 电路板9. 万用表四、实验步骤1. 电路设计根据实验原理，设计光控路灯电路。
电路包括光敏电阻、继电器、电源和路灯。
光敏电阻用于检测光线强度，继电器用于控制路灯的开关，电源为整个电路提供能量。
2. 电路搭建（1）将光敏电阻连接到电路板上，光敏电阻的一端连接到电源的正极，另一端连接到继电器的一个输入端。
（2）将继电器的另一个输入端连接到电源的负极。
（3）将继电器的输出端连接到路灯的正极，路灯的负极连接到电源的负极。
（4）将电容连接到继电器输入端，用于滤波。
3. 电路调试（1）打开电源，使用万用表测量光敏电阻的阻值。
（2）调整光敏电阻的位置，观察路灯的开关情况。
（3）根据需要调整光敏电阻的阻值，使路灯在合适的亮度下自动开关。
4. 实验结果分析通过实验，验证了光控路灯系统的可行性。
当光线强度低于设定阈值时，路灯自动打开；当光线强度高于设定阈值时，路灯自动关闭。
实验结果表明，光控路灯系统具有较好的稳定性和可靠性。
五、实验心得体会1. 通过本次实验，我对光控路灯系统的原理和组成有了更深入的了解。
2. 在电路搭建和调试过程中，我学会了如何使用光敏电阻、继电器等电子元件，以及如何进行电路连接和调试。
3. 本次实验锻炼了我的动手能力和团队合作精神。
4. 在实验过程中，我发现了以下问题：（1）光敏电阻的灵敏度受环境温度影响较大。
（2）继电器在工作过程中会产生一定的热量，影响其使用寿命。

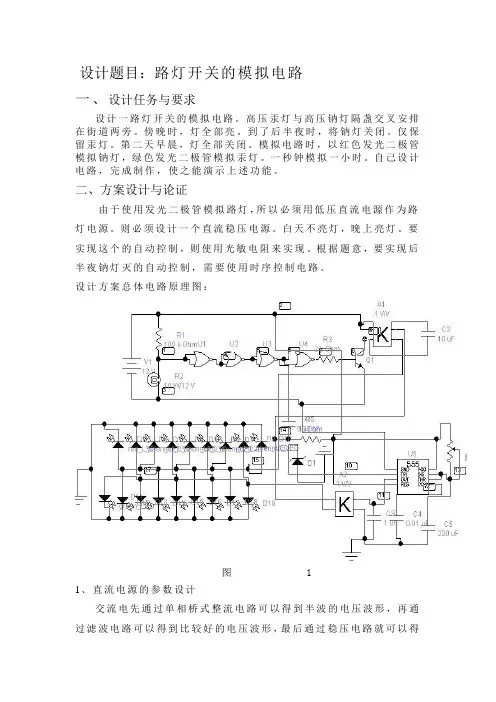

设计题目：路灯开关的模拟电路一、设计任务与要求设计一路灯开关的模拟电路。
高压汞灯与高压钠灯隔盏交叉安排在街道两旁。
傍晚时，灯全部亮。
到了后半夜时，将钠灯关闭。
仅保留汞灯。
第二天早晨，灯全部关闭。
模拟电路时，以红色发光二极管模拟钠灯，绿色发光二极管模拟汞灯。
一秒钟模拟一小时。
自己设计电路，完成制作，使之能演示上述功能。
二、方案设计与论证由于使用发光二极管模拟路灯，所以必须用低压直流电源作为路灯电源。
则必须设计一个直流稳压电源。
白天不亮灯，晚上亮灯。
要实现这个的自动控制，则使用光敏电阻来实现。
根据题意，要实现后半夜钠灯灭的自动控制，需要使用时序控制电路。
设计方案总体电路原理图：图 11、直流电源的参数设计交流电先通过单相桥式整流电路可以得到半波的电压波形，再通过滤波电路可以得到比较好的电压波形，最后通过稳压电路就可以得到比较好的直流电。
C2470nFC3470nFU1LM7812CTLINE VREGCOMMONVOLTAGEU2LM7912CTLINEVREGCOMMON VOLTAGEC41uF C51uFD11N4007D21N4007D31N4007D41N40078R11kΩR21kΩC13.3mFC63.3mF LED1LED218D51N4007D61N400710T1TS_AUDIO_10_TO_1V1220 Vrms 50 Hz 0°79324C7220nF C8220nF 65图 2提供的是220V 的交流电源要变为15V 直流电变压器用 220V~15V 规格的该电路所需的电源为12V 选的整流芯片为：LM7812整流用的二极管可用1N4007电解电容用3300uf C2和C3可用0.47uf C4/C5、C7、C8可用1uf 发光二极管上的R 用1KΩ。
2、光控电路该电路结构如右图示，由光敏电阻GR,电阻R4、R1以及三极管Q1组成。
白天或光照强时，GR 的电阻很小，Q1的基极呈现高电位，Q1导通。

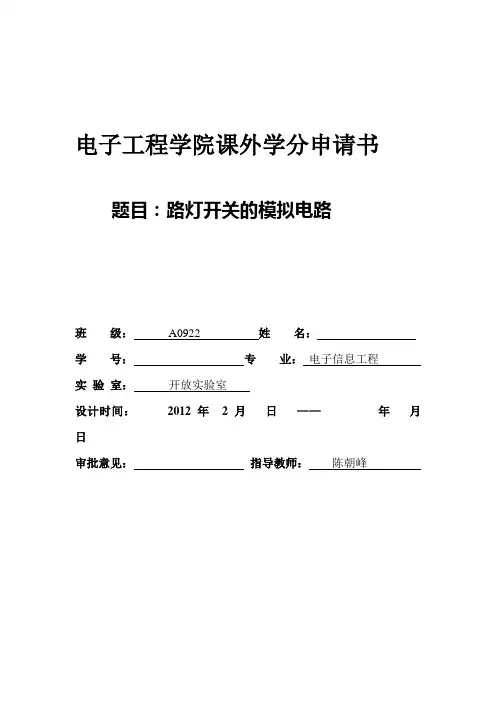

电子工程学院课外学分申请书题目：路灯开关的模拟电路班级：A0922 姓名：学号：专业：电子信息工程实验室：开放实验室设计时间：2012 年2月日——年月日审批意见：指导教师：陈朝峰1.设计方案现代社会越来越提倡节约和充分利用现有的资源，把节约资源当成是我们中华人民的一种社会美德。
大家都知道现在很多楼道的路光灯在晚上一直是亮的。
其实这就是一种浪费。
为了让节约这些资源，很多的声控灯还有光控灯就走进了我们的生活，而我的这个路灯开关模拟电路就可以用在这些方面。
通过这样的设计可以巩固我们所学的数电知识还有提高我们的动手能力。
2.基本原理1：白天RG见日光灯（演示时可以用灯光代替代），阻值很小，VRG很低，即CD4011的○1、○2脚为低电位，○3脚为高电位，○4脚为低电位，○10为高电位，于是：○a CD4011的○11脚为低电平，三极管9013截止，继电器K1的线圈无电流流过，其动接点不动作，常开K1-2不得电，绿色发光管不亮。
○b CD4011的○10脚突然变为高电位的同时，这意味这一正脉冲触发IC555的○2脚，则IC555的○3脚输出低点位，继电器K2的线圈无电流流过，红色发光管不亮，这就模拟出白天路灯不亮的情景。
2：晚上，随着天色渐渐变暗，RG失光（也可用电工黑胶布遮住RG表面进行演示），阻值变大，VRG电位升高，即CD4011的○1、○2脚为高电位，○3脚为低电位，○4脚为高电位，○10为低电位，于是：○a CD4011的○11脚为高电平，三极管9013导通，继电器K1的线圈有电流流过，动接点动作，脱离静节点K1-1，接触静节点K1-2，绿色发光二极管得电发亮(这模拟着高压汞灯被点亮)。
○b CD4011的○10脚突然变为低电位的同时，这意味这一负脉冲触发IC555的○2脚，则IC555的○3脚输出高点位，继电器K2的线圈电流流过，K2的动接点动作，脱离静节点K2-1，接触静节点K2-2，红色发光二极管得电、发亮（这意味这高压钠灯被点亮）。
路灯开关模拟电路设计报告一、设计内容设计了一个路灯自动控制开关电路，能在天黑时自动点亮路灯，天亮后又自动关灯，利用光敏元件实现自控，电路采用直流稳压电源供电。
二、设计方案利用继电器的开关作用，来实现灯所在电路的导通与关闭，来控制灯的亮与灭。
因为是通过光来控制的，所以使用光敏原件，通过比较器输出高低电平，控制晶体管得导通和关闭来控制继电器工作与否，从而控制灯的亮和灭。
三、工作原理光敏元件收到光照时，比较器的-级（2号引脚）比+级（3号引脚）的电位高，因此比较器输出低电平，三极管处于截止状态，继电器电磁铁断开，灯所在电路断开，灯无法亮。
当光敏元件不受光照时，比较器的-级（2号引脚）比+的（3）号引脚的点位低，因此比较器输出高电平，三极管处于导通状态，继电器电磁铁被吸引，灯所在电路导通，灯亮。
四、电路原理图五、测试结果与分析当光敏元件收到光照的时候，光敏元件产生0.11MA的电流，比较器-级（2号引脚）的电位为：3.88V,+级（3号引脚）的电位为：0.7V，-级比+级电位高，比较器输出0.043V的低电平。
此时三级管中的电流近似为零，三极管处于反向截止状态，继电器不工作，灯不亮。
当光敏元件不受光照的时候，光敏元件产生4.83A的电流，比较器-级（2号引脚）的电位为：0.17V,+级（3号引脚）的电位为：0.7V V，-级比+级电位低，比较器输出0.81V的高电平。
此时三级管中的电流为：129-.⨯A，三极1092管导通，继电器工作，灯的电路接通，灯亮。
六、心得体会通过设计这个简单的路灯开关模拟电路，使我进一步熟悉了模拟电路的结构和原理，巩固了所学的知识，对三级管有了更深层次的了解。
本实验由于设计到一些老师没有讲过的东西，因此，通过网络的搜索和自己的学习掌握了这些方法，扩张了学习的深度，同时又增强了自学能力。
使我感到学习不仅仅局限于书本，更应该结合实际、从实际的生活分析考虑问题。
最后我感到模电这一门学科是一个十分重要的课程，学习好这门课程有着十分重要的意义。
安徽农业大学经济技术学院模拟电子技术课程设计报告书课题名称路灯控制器姓名张彪学号 13558075院、系、部机械工程系专业车辆工程指导教师李琰2015年6月27日一．引言 (2)二.总体设计方案 (2)2.1整体构思 (2)2.2总体设计框图 (3)三、设计组成及原理分析 (3)3.1电路工作原理及分析 (3)3.2原理图 (5)3.3所用元器件统计、介绍及其参数 (6)四、心得体会 (8)五、参考文献 (9)路灯控制器摘要：本设计通过晶体管、电阻器等，用模电知识，实现路灯的光线与声音双重控制：即白天开关自动封锁，电灯不会被点亮，只有在夜间灯才受环境声音控制，声音触发灯泡点亮发光，延迟数十秒后，灯自动熄灭。
关键词：路灯,声控,光控,延时一、引言随着科技的发展，人们生活水平的提高，人们的需求也越来越不同。
为了方便公共场所行人，节约电力资源，减少人力资源浪费，声光控的路灯越来越受到各部门的青睐，因此，了解、应用路灯控制器也为人们所需要。
二、总体设计方案2.1 整体构思路灯控制器，根据设计要求，实为一个由声、光双控延迟照明开关控制的路灯。
其电路可简化为如图1所示。
K~220V'EL图1 简化电路由此，可以把电路设计为由电源电路、声控电路、光控电路和延时控制开关电路四个部分组成。
电源采用220V电压，经过变压、整流、滤波、稳压得到所需电压；声控电路用传感器采音、经三极管放大将信号输入控制电路；光控电路采用光敏电阻，利用其白天有自然光照射时呈低电阻、晚上无光照时呈高电阻的性质，对电路进行控制；延迟电路由电容器、电阻器和晶闸管组成构成控制电路。
2.2 总体设计框图电源电路光控电路延时控制开关电路照明灯LED声控电路图2 总体框图三、设计组成及原理分析3.1电路工作原理及分析220V交流经灯泡EL、VD1-VD4整流，在晶闸管VTH的阳-阴极间形成正向阳极电压，从而构成灯开关的主回路，如图3所示。
V图3 灯开关主回路电源电路由照明灯EL、二极管VD1-VD4，VL，电阻器R7，电容C2和VS组成。
路灯自动控制开关电路的设计组员：班级：设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。
控制电路用电池供电，熄灯后电路耗电小。
简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。
主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。
一.设计的作用自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。
二.设计的具体实现1. 系统概述设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。
施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
与普通触发器相比，它有以下特点：（1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。
（2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。
(3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。
利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。
工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。
当黑夜无光照射的情况下，光敏电阻呈高阻状态，2处处于低电平，使触发器的输出端输出高电平，继电器得电，触点闭合，路灯亮，控制指示灯LED2亮。
2．单元电路设计与分析仿光电路就是按照光敏电阻有光或无光时，呈现低阻或高阻状态设计的，它采用两个电阻分压来实现。
电子线路课程设计题目路灯控制器设计专业班级09物电电信一班学生姓名徐旷怡陈梦达周吉指导教师张丹二O一二年十一月路灯控制器的设计设计说明：安装在公共场所或道路两旁的路灯，通常是随环境的亮和暗而自动的关断和开启或者自身亮度，同时可以对消耗的电功率进行测量。
实验时用1W白光LED （3.3V@300mA）代替路灯，用调光台灯替代环境光线变化。
（LED采用恒流供电，电流变化可以与LED亮度的变化约为线性变化。
）设计要求：基本部分1、自制电路供电的稳压电源；2、LED采用恒流供电。
3、该控制器具有环境亮度检测和控制功能，当处于暗（亮）环境下能够自动开（关）灯，为了演示方便，在现场演示时，当调光台灯（模拟自然光）较暗（较亮）时相当于暗环境（亮环境），此时另一个白光LED（模拟路灯）将被点亮（熄灭），以此实现光控功能。
发挥部分1、设计一个环境光线检测器，其输出电压能随光线近线性变化；2、受控的LED灯能随环境光线的明暗变化调整亮度，使在LED灯光照射范围内的光照强度保持恒定。
一、设计方案为了实现LED灯随环境光线的明暗变化调节亮度，我们使用了光敏三级管3DU33和运算放大器构成的基本电路。
通过光敏三级管得感光特性控制第一级运算放大器的输入电压，然后通过反馈来调节LED灯的明暗变化。
实现该电路的电路原理图如下：图1二、原件清单三、电路原理我们设计的电路原理图可以分为三个组成部分：电压控制电路，运算放大器比较电路和电流负反馈电路。
1、运算放大器比较电路如图2，电压控制电路是根据3DU33的感光特性来控制支路电压值得变化。
当有光照（1000lx）的情况下流过光敏三极管的光电流有10mA，这时电阻R1(1k)就会分得大部分电压，于是支路的电压就很小甚至为零；反过来，当环境光线不充足时，流过光敏三极管的暗电流只有几十微安，这时电阻R1分压就会降低，支路就会获得更大的电压。
通过光敏三极管的特性进行线性分压，从而能很好的控制运算放大器输入电压的变化来调节LED灯。

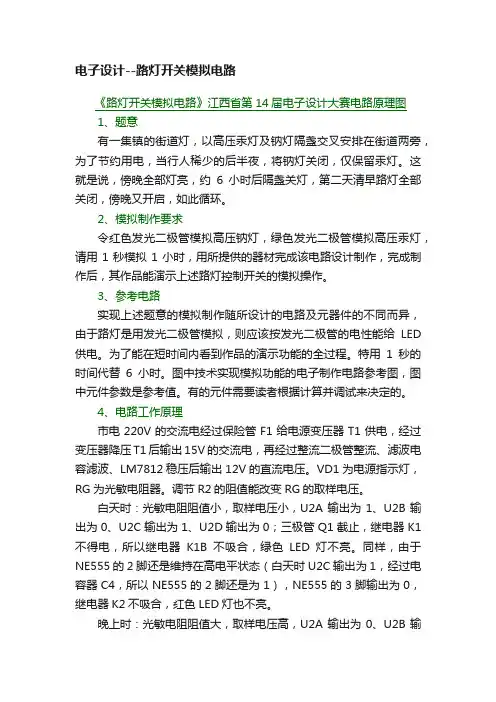

电子设计--路灯开关模拟电路《路灯开关模拟电路》江西省第14届电子设计大赛电路原理图1、题意有一集镇的街道灯，以高压汞灯及钠灯隔盏交叉安排在街道两旁，为了节约用电，当行人稀少的后半夜，将钠灯关闭，仅保留汞灯。
这就是说，傍晚全部灯亮，约6小时后隔盏关灯，第二天清早路灯全部关闭，傍晚又开启，如此循环。
2、模拟制作要求令红色发光二极管模拟高压钠灯，绿色发光二极管模拟高压汞灯，请用1秒模拟1小时，用所提供的器材完成该电路设计制作，完成制作后，其作品能演示上述路灯控制开关的模拟操作。
3、参考电路实现上述题意的模拟制作随所设计的电路及元器件的不同而异，由于路灯是用发光二极管模拟，则应该按发光二极管的电性能给LED 供电。
为了能在短时间内看到作品的演示功能的全过程。
特用1秒的时间代替6小时。
图中技术实现模拟功能的电子制作电路参考图，图中元件参数是参考值。
有的元件需要读者根据计算并调试来决定的。
4、电路工作原理市电220V的交流电经过保险管F1给电源变压器T1供电，经过变压器降压T1后输出15V的交流电，再经过整流二极管整流、滤波电容滤波、LM7812稳压后输出12V的直流电压。
VD1为电源指示灯，RG为光敏电阻器。
调节R2的阻值能改变RG的取样电压。
白天时：光敏电阻阻值小，取样电压小，U2A输出为1、U2B输出为0、U2C输出为1、U2D输出为0；三极管Q1截止，继电器K1不得电，所以继电器K1B不吸合，绿色LED灯不亮。
同样，由于NE555的2脚还是维持在高电平状态（白天时U2C输出为1，经过电容器C4，所以NE555的2脚还是为1），NE555的3脚输出为0，继电器K2不吸合，红色LED灯也不亮。
晚上时：光敏电阻阻值大，取样电压高，U2A输出为0、U2B输出为1、U2C输出为0、U2D输出为1；三极管Q1导通，继电器K1得电，所以继电器K1B吸合，绿色LED不亮。
同样，由于NE555的2脚由高电平突然变成低电平（白天时U2C输出为1，晚上输出为0。
路灯开关模拟电路设计报告学号：10081437姓名：张子琦院系：测试与光电工程学院专业：测控技术与仪器指导教师：金信鸿中文摘要：路灯开关模拟电路学生姓名：张子琦班级：10081437指导老师：金信鸿摘要：NE555触发器、CD4011、三极管与继电器是实践中常用的几个元件。
本次课设实验是关于路灯的开关模拟，其核心是由继电器、光敏元件、放大器组成，外加电源、发光管组构成模拟电路。
其间运用到了触发器NE555、模拟电子技术中三极管与芯片CD4011组成的多级放大电路。
主要用于安装在公共场所或道路两旁的路灯，因通常希望路灯随日照光强度的变化而自动开启和关断，这样既满足行人的需要，又能节电。
关键词：NE555 CD4011 三极管继电器英文摘要：Lights Switch Analog CircuitsStudent name : Ziqi Zhang Class : 10081437Supervisor : Xinhong JinAbstract:NE555 triggers, CD4011, a transistor and a relay is one of several components commonly used in practice.This course is designed to switch on the lights of the simulation, its core is composed of the relay, a photosensitive element, amplifier, external power supply, a luminous tube group composed of analog circuit. It used to trigger NE555, simulation of multistage amplifier transistor and chip electronic technology CD4011.It is mainly used for installation in a public place or the road on both sides of the street lamp, street lamp because we often want to change with the sunshine light intensity automatically turned on and off, so as to meet the needs of pedestrian, but also can save power.Keywords: NE555 CD4011 transistor relay目录前言 (1)1设计任务与要求1.1设计任务 (1)1.2设计要求 (1)2方案设计与论证2.1系统原理框图 (2)2.2主要电路设计与参数 (3)2.2.1元件明细 (3)2.2.2主要元件介绍 (3)2.3总体电路图 (7)2.4仿真实验 (7)2.4.1P ROTEUS软件介绍 (7)2.4.2利用P ROTEUS仿真 (8)2.4.3仿真调试 (10)2.4.4仿真结果 (10)3 电路的安装调试与故障分析3.1电路安装 (10)3.2调试过程 (11)3.3故障分析 (12)4 实验结果 (12)5 心得体会 (13)6 致谢 (13)7 参考文献 (14)附录 (14)前言随着能源问题越来越引起人们的重视，节能已经成为生产应用中不可忽视的一方面。
利用P r o t e u s仿真实现路灯自动控制开关电路的设计The Standardization Office was revised on the afternoon of December 13, 2020路灯自动控制开关电路的设计组员：班级：设计一个路灯自动控制开关电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯。
控制电路用电池供电，熄灯后电路耗电小。
简要具体实现：当傍晚光照强度渐弱或清晨光照强度渐强来控制路灯的通或断开。
主要利用光敏电阻作为光敏传感器，555作为滞后比较器来设计电路，当光线强到一定程度时，555的输出发生跳变，当光线暗到一定程度时，555 的输出也要发生跳变。
一.设计的作用自动控制开关路灯电路，用光敏传感器实现自控，能在天黑时自动点亮路灯，天亮后又自动关灯，通过自动控制路灯电路有效的节约了能源，更重要的是减少了人力和物力的浪费。
二.设计的具体实现1. 系统概述设计思想就是通过光敏电阻遇关改变阻值从而影响端电压的特性，利用555定时器构成的施密特触发器来控制继电器的关断与闭合，使路灯亮灭。
施密特触发器是一种整形电路，它能将边沿变化缓慢的电压波形整形为边沿陡峭的矩形脉冲。
与普通触发器相比，它有以下特点：（1）具有两个稳定的状态，但没有记忆作用，输出状态需要相应的输入电压来维持。
（2）属于电平触发，能对变化缓慢的输入信号作出响应，只要输入信号达到某一额定值，输出即发生翻转。
(3)具有回差特性，电路对从低电平上升和从高电平下降的输入信号具有不同的阈值电压，这种回差特性使其具有较强的抗干扰能力。
利用555定时器构成的施密特触发器，当在白天时，输出产生高电平，继电器触点断开，路灯不亮；当在黑夜时，输出产生低电平，继电器触点闭合，路灯亮。
工作原理：当白天有光照射的情况下，光敏电阻呈低阻状态，2处于高电平，使触发器的输出端输出低电平，继电器断开路灯不亮，控制指示灯LED1亮。
文理学院课程设计报告课程名称：专业综合课程设计专业班级：通信工程1202班学号( ) 学生：某某指导教师：叶华完成时间：2015年6月25日报告成绩：文理学院制目录一、设计题目 (3)二、设计要求 (3)2.1．基本要求 (4)2.2发挥部分 (4)三、设计的作用与目的 (4)四、设计方案 (5)4.1 功能分解及设计思路 (5)4.1.1 时钟功能及定时开关机 (5)4.1.2 根据环境明暗变化，自动开灯和关灯功能 (6)4.1.3 根据交通情况自动调节亮灯状态 (7)4.1.4 声光报警功能 (7)4.1.5 恒流源驱动LED及20％到100％围可调亮度 (7)4.2系统各模块的设计方案 (7)五、系统硬件设计 (8)5.1 路灯的工作模式 (8)5.2 按键操作说明 (9)5.3 单元电路设计 (9)5.3.1 电源供电电路 (9)5.3.2 单片机最小系统 (10)5.3.3 输入与输出 (10)5.3.4 电流源驱动及电流检测 (11)5.3.5 光电检测电路 (11)六、软件设计 (12)6.1 子程序 (12)6.2系统主程序流程图 (13)6.2.1 系统流程图 (13)6.2.2定时器溢出中断处理函数流程图 (14)6.2.3按键扫描流程图 (15)七、系统测试 (15)7.1 指标测试 (15)7.1.1各部分测试的指标 (15)7.1.2 系统实现的功能 (16)7.2 测试结论 (17)八、心得体会 (18)九、参考文献 (18)附录一、硬件原理图 (19)附录二、PCB图（部分） (20)一、设计题目模拟路灯控制器的设计二、设计要求设计并制作一套模拟路灯控制系统。
控制系统结构如图1所示，路灯布置如图2所示。
图1 路灯控制系统示意图图2 路灯布置示意图（单位：cm）2.1．基本要求（1）支路控制器有时钟功能，能设定、显示开关灯时间，并控制整条支路按时开灯和关灯。
（2）支路控制器应能根据环境明暗变化，自动开灯和关灯。
密级：公开电子电路设计大赛参赛题目：模拟路灯控制系统班级：电0804-2、电0802-1、电0804-1专业：电子信息、铁道信号、通信技术姓名：贾冰川刘瑞欣阮春青二○一○年十一月摘要模拟路灯控制系统是生产生活和城市道路建设中必备的系统之一。
根据设计题目要求，我们本着简单、准确、可靠、稳定的原则，采用了分别设计匹配互连的思想。
系统的特色在于：通过AT89S52单片机设定开关灯时间,采用数字电路和模拟电路有关知识，达到对路灯的有效控制，并能够在路灯发生故障时，产生低电平,并将低电平信号传给单片机，单片机接收到低电平，产生报警信号,并显示故障路灯的地址编号。
我们以单片机为中心,通过AT89S52单片机实现对路灯定时开关及时间显示的控制。
电路可根据外界环境明暗的变化,能够自动进行开灯和关灯。
红外传感器可以接收物体在一定范围内发出的红外线,因此，将红外传感器置于适当位置,便可实现灯依次点亮的控制.通过对AT89S52单片机进行编程,使用单片机的两个端口分别对两只路灯进行控制，并设定不同的开灯和关灯时间。
路灯故障时，支路控制器产生低电平，送入AT89S52单片机,产生报警信号。
最终，达到所要求设计的各项指标。
关键词：数字控制红外感应光敏感应单片机路灯控制目录一、设计任务 (4)1。
1任务 (4)1.2 要求 (5)1.3实现功能 (5)二、器材 (6)三、电路图和工作原理 (6)3。
1 恒流源模块 (6)3。
2 光敏感应模块 (7)3。
3 红外感应模块 (7)3。
4 路灯故障检测模块 (8)3。
5 声光报警模块 (8)3.6 显示模块 (8)四、软件流程 (9)4。
1 主控电路 (9)4.2 软件流程 (9)五、结论分析 (10)六、实验总结 (11)附录一元件清单 (11)附录二程序代码 (12)一、设计任务1。
1任务设计并制作一套模拟路灯控制系统。
控制系统结构如图1所示，路灯布置如图2所示.路灯控制系统示意图路灯布置示意图(单位：cm）41.2 要求1．基本要求(1）支路控制器有时钟功能，能设定、显示开关灯时间，并控制整条支路按时开灯和关灯。
一、引言随着城市化进程的加快，路灯照明系统在夜间城市照明中发挥着越来越重要的作用。
传统的路灯照明系统存在能源消耗大、维护成本高、控制方式单一等问题。
为了解决这些问题，本文设计了一种基于单片机的路灯控制器，通过光控、声控、人体感应等多种控制方式，实现对路灯的智能控制，提高照明效率，降低能源消耗。
二、系统设计1. 系统总体方案本系统采用单片机作为核心控制器，结合光敏电阻、声音传感器、人体红外感应模块等传感器，实现对路灯的智能控制。
系统主要由以下几个模块组成：（1）传感器模块：包括光敏电阻、声音传感器、人体红外感应模块等。
（2）单片机控制模块：采用STC89C52单片机作为核心控制器，负责接收传感器模块的信号，并根据预设的控制策略进行控制。
（3）执行模块：包括LED路灯、继电器等，负责根据单片机的控制指令实现路灯的开关和亮度调节。
（4）电源模块：采用太阳能电池板和蓄电池，为系统提供稳定的电源。
2. 系统硬件设计（1）传感器模块：光敏电阻用于检测环境光线强度，声音传感器用于检测周围环境声音，人体红外感应模块用于检测有人经过。
（2）单片机控制模块：STC89C52单片机具有丰富的I/O口、中断、定时器等功能，能够满足系统控制需求。
（3）执行模块：LED路灯具有节能、寿命长、亮度高、响应速度快等优点，适用于路灯照明。
继电器用于控制路灯的开关。
（4）电源模块：太阳能电池板将太阳能转换为电能，蓄电池用于储存电能，为系统提供稳定的电源。
3. 系统软件设计（1）系统初始化：单片机启动后，对各个模块进行初始化，包括I/O口、定时器、中断等。
（2）传感器数据处理：对光敏电阻、声音传感器、人体红外感应模块的信号进行采集和处理，得到相应的状态信息。
（3）控制策略：根据预设的控制策略，对路灯进行控制。
如：当环境光线较弱时，启动路灯；当检测到声音或有人经过时，调节路灯亮度。
（4）数据传输：通过无线通信模块，将路灯状态信息传输到监控中心。
- - --指导教师签字：年月日- - --目录摘要 (I)1课题背景〔或绪论、概述〕 (1)1.1课题背景 (1)2设计方案简述 (2)2.1 主要器件及作 (2)2详细设计 (3)3.1 单元电路设计 (3)3.2时间计数器电路 (6)3.3次数记数电路 (6)3.4译码、显示电路 (7)4设计结果及分析 (8)4.1测试结果 (8)5总结 (9)5.1加深理论学习 (9)5.2加强动手实践能力.............................. . (9)5.3培养科研能力 (9)参考文献 (10)摘要本设计以数码管、译码器、计数器、光敏电阻、运放、555定时器、PT2262、PT2272、继电器、三极管、二极管、电阻、电容等元件制作的路灯控制器。
主要实现当处于暗环境下〔晚上〕能够自动开灯〔发光二极管亮〕，当处于亮环境下〔白天〕能够自动关灯〔发光二极管灭〕；能自动记录“路灯〞的开灯次数〔用1位数码管显示〕；能累计“路灯〞开灯时间〔用2位数码管显示〕。
通过用Protel99SE画电路原理图和用proteus仿真和理论分析设计出路灯模拟控制的蓝本。
最终在实际中调试检验。
在最初时，显示亮灯次数的数码管显示的数值不是很准确，可以通过调节滑动变阻器的分压比实现次数的稳定，然后再在输出端经过两次求反稳定输出波形。
通过课程设计，将理论知识应用于实践，加强了对知识的广度与深度的理解。
培养了动手能力和一定的科研创新能力，在广泛获取有关知识理论的前提下，通过实践展示出来.理论与实践在一定程度上很接近，但不会结对符合，由此得出结论，通过理论指导实践，通过实践促进理论的学习。
关键词：数码管；译码器；计数器；PT2262；PT22721课题背景〔或绪论、概述〕1.1课题背景1.1.1目的意义该设计是通过实际设计调试成一个可以自动控制的模拟路灯控制器，通过实际的模拟解决人力资源的浪费，提高效率。
模拟路灯控制器有着十分广泛的应用背景。
一、实验目的1. 理解光控路灯的工作原理。
2. 掌握光控电路的设计与搭建方法。
3. 体验光控技术在实际应用中的节能效果。
二、实验原理光控路灯是一种根据环境光线强度自动控制路灯亮度的照明设备。
其基本原理是利用光敏电阻（或光敏二极管）检测环境光线强度，当光线强度低于设定阈值时，路灯自动开启；当光线强度高于设定阈值时，路灯自动关闭。
光控路灯系统主要由光敏电阻、放大电路、比较电路、执行电路等组成。
三、实验仪器与材料1. 光敏电阻2. 运放IC（如LM358）3. 继电器4. 电阻、电容5. 电源6. 路灯7. 电路板8. 万用表四、实验步骤1. 设计光控电路根据实验要求，设计光控电路原理图。
光控电路主要由光敏电阻、运放IC、比较电路、执行电路等组成。
2. 搭建光控电路根据原理图，在电路板上搭建光控电路。
首先，将光敏电阻与运放IC的输入端相连，再将运放IC的输出端与比较电路相连。
比较电路用于将光敏电阻检测到的光线强度与设定阈值进行比较，当光线强度低于阈值时，比较电路输出高电平，点亮路灯；当光线强度高于阈值时，比较电路输出低电平，熄灭路灯。
3. 调试光控电路使用万用表测量光敏电阻在不同光线强度下的阻值，并根据实验要求设定阈值。
调整比较电路中的电阻和电容，使比较电路在光线强度低于阈值时输出高电平，在光线强度高于阈值时输出低电平。
4. 测试光控路灯将搭建好的光控电路与路灯连接，并接通电源。
观察路灯在不同光线强度下的开关情况，验证光控路灯的工作原理。
五、实验结果与分析1. 实验结果通过实验，成功搭建了光控路灯电路，并实现了路灯的自动开关。
在光线强度低于阈值时，路灯自动点亮；在光线强度高于阈值时，路灯自动熄灭。
2. 实验分析本实验成功验证了光控路灯的工作原理。
光控电路通过光敏电阻检测环境光线强度，并根据设定阈值自动控制路灯的开关。
光控路灯具有以下优点：- 节能：光控路灯在光线充足时自动熄灭，避免浪费电能。
- 环保：光控路灯可根据实际需要调整亮度，降低能耗，减少对环境的影响。
