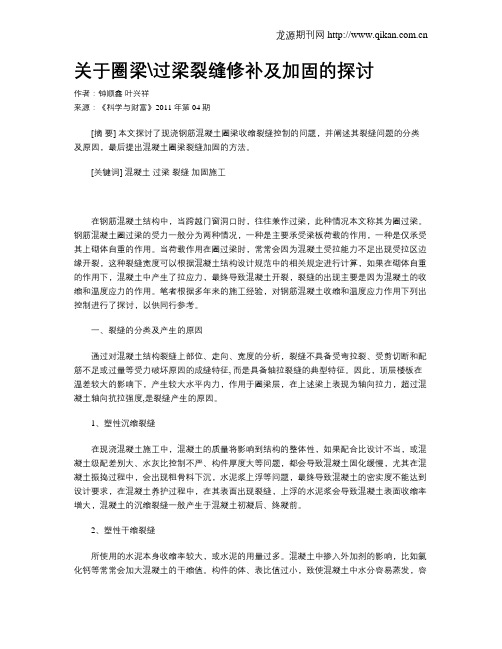

关于圈梁\过梁裂缝修补及加固的探讨作者：钟顺鑫叶兴祥来源：《科学与财富》2011年第04期[摘要] 本文探讨了现浇钢筋混凝土圈梁收缩裂缝控制的问题，并阐述其裂缝问题的分类及原因，最后提出混凝土圈梁裂缝加固的方法。
[关键词] 混凝土过梁裂缝加固施工在钢筋混凝土结构中，当跨越门窗洞口时，往往兼作过梁，此种情况本文称其为圈过梁。
钢筋混凝土圈过梁的受力一般分为两种情况，一种是主要承受梁板荷载的作用，一种是仅承受其上砌体自重的作用。
当荷载作用在圈过梁时，常常会因为混凝土受拉能力不足出现受拉区边缘开裂，这种裂缝宽度可以根据混凝土结构设计规范中的相关规定进行计算，如果在砌体自重的作用下，混凝土中产生了拉应力，最终导致混凝土开裂，裂缝的出现主要是因为混凝土的收缩和温度应力的作用。
笔者根据多年来的施工经验，对钢筋混凝土收缩和温度应力作用下列出控制进行了探讨，以供同行参考。
一、裂缝的分类及产生的原因通过对混凝土结构裂缝上部位、走向、宽度的分析，裂缝不具备受弯拉裂、受剪切断和配筋不足或过量等受力破坏原因的成缝特征, 而是具备轴拉裂缝的典型特征。
因此，顶层楼板在温差较大的影响下，产生较大水平内力，作用于圈梁层，在上述梁上表现为轴向拉力，超过混凝土轴向抗拉强度,是裂缝产生的原因。
1、塑性沉缩裂缝在现浇混凝土施工中，混凝土的质量将影响到结构的整体性，如果配合比设计不当，或混凝土级配差别大、水灰比控制不严、构件厚度大等问题，都会导致混凝土固化缓慢，尤其在混凝土振捣过程中，会出现粗骨料下沉，水泥浆上浮等问题，最终导致混凝土的密实度不能达到设计要求，在混凝土养护过程中，在其表面出现裂缝，上浮的水泥浆会导致混凝土表面收缩率增大，混凝土的沉缩裂缝一般产生于混凝土初凝后、终凝前。
2、塑性干缩裂缝所使用的水泥本身收缩率较大，或水泥的用量过多。
混凝土中掺入外加剂的影响，比如氯化钙等常常会加大混凝土的干缩值。
构件的体、表比值过小，致使混凝土中水分容易蒸发，容易产生干缩。
圈梁过梁施工工艺圈梁过梁施工工艺是在桥梁建设中常用的一种施工工艺。
本文将从施工原理、施工步骤、施工要点和安全措施等方面介绍圈梁过梁施工工艺的相关内容。
一、施工原理圈梁过梁施工工艺是在桥梁建设中常用的梁体施工方法之一。
它主要是通过强力起重机械将已制作好的预制梁准确地悬挂在桥墩上，然后进行梁体的定位、对中和固定等工作，最后完成梁体的交接工作。
二、施工步骤1. 设计与准备：施工前需要进行细致的设计和准备工作。
包括了解桥梁的结构和尺寸，选择合适的起重机械和梁体吊装装置，并对施工现场进行布置和准备。
2. 水平放线和模板安装：根据设计要求，进行水平放线，并安装好梁底模板和支撑装置，保证施工现场的平整与稳定。
3. 预制梁吊装：将预制好的梁体通过起重机械进行吊装，并准确地将其悬挂在桥墩上。
4. 梁体定位和校正：对吊装好的梁体进行定位和校正，以确保其位置准确且与设计要求相符。
5. 梁体对中和固定：根据设计要求，在梁体两侧进行对中和固定工作，以确保梁体的稳定性和安全性。
6. 梁体交接：根据需要，将相邻预制梁进行交接，并进行相应的锚固和连接工作。
7. 施工总结和清理：施工结束后，对施工过程进行总结和评估，并清理施工现场，做好文明施工工作。
三、施工要点1. 安全第一：施工过程中要始终将安全放在首要位置，合理安排施工流程，严格遵守各项操作规程和安全操作要求，确保施工人员的人身安全。
2. 精细测量：施工前要进行充分的测量工作，确保梁体的准确位置和尺寸，避免施工中出现偏差或误差。
3. 协调配合：施工过程中要做到各环节之间的协调配合，保证施工进度和质量。
4. 现场管理：施工现场要进行严格的管理，做好安全防护措施，确保施工人员的安全和施工设备的正常运行。
5. 质量控制：施工过程中要严格按照设计要求进行操作，质量控制要求要符合相关规范和标准，确保梁体的稳定性和安全性。
四、安全措施1. 施工现场应设置明显的警示标志，限制非施工人员进入施工区域，确保施工现场的安全。
关于圈梁、过梁、墙梁及挑梁的理解设置《砌体结构设计规范》GB 50003-2001第7章圈梁、过梁、墙梁及挑梁7.1 圈梁第7.1.1条为增强房屋的整体刚度，防止由于地基的不均匀沉降或较大振动荷载等对房屋引起的不利影响，可按本节规定，在墙中设置现浇钢筋混凝土圈梁。
第7.1.2条车间、仓库、食堂等空旷的单层房屋应按下列规定设置圈梁： 1）砖砌体房屋，檐口标高为5～8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时，应增加设置数量；2）砌块及料石砌体房屋，檐口标高为4～5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加设置数量。
对有吊车或较大振动设备的单层工业房屋，除在檐口或窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
第7.1.3条宿舍、办公楼等多层砌体民用房屋，且层数为3～4层时，应在檐口标高处设置圈梁一道。
当层数超过4层时，应在所有纵横墙上隔层设置。
多层砌体工业房屋，应每层设置现浇钢筋混凝土圈梁。
设置墙梁的多层砌体房屋应在托梁、墙梁顶面和檐口标高处设置现浇钢筋混凝土圈梁，其他楼层处应在所有纵横墙上每层设置。
第7.1.4条建筑在软弱地基或不均匀地基上的砌体房屋，除按本节规定设置圈梁外，尚应符合现行国家标准《建筑地基基础设计规范》GB50007的有关规定。
第7.1.5条圈梁应符合下列构造要求：1）圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。
附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的二倍，且不得小于1m；2）纵横墙交接处的圈梁应有可靠的连接。
刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接；3)钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h≥240mm时，其宽度不宜小于2h/3。
圈梁高度不应小于120mm。
纵向钢筋不应少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm；4)圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
构造柱压顶圈梁过梁设计及验收规范整理柱压顶圈梁是建筑结构中常用的梁设计形式，它的设计及验收规范很
重要。
下面整理了柱压顶圈梁的设计及验收规范，主要包括钢筋构造、混
凝土构造、设计计算、验收要求等方面。
一、钢筋构造
1.钢筋材料：采用符合国家标准的钢筋材料，确保强度、韧性和可靠性。
2.钢筋直径和布置：根据设计要求确定钢筋直径和布置间距，确保梁
的受力性能。
3.钢筋连接：采用符合国家标准的连接方式和连接件，确保钢筋之间
的连接牢固可靠。
二、混凝土构造
1.混凝土材料：采用符合国家标准的混凝土材料，包括水泥、骨料、
砂和添加剂等。
2.混凝土配合比：根据设计要求确定混凝土的配合比，确保混凝土的
强度和耐久性。
3.混凝土施工工艺：采用符合国家标准的施工工艺和要求，包括浇筑、振捣、养护等。
三、设计计算
1.荷载计算：根据设计要求，对柱压顶圈梁受到的加载进行计算，包
括常规和临时荷载。
2.强度计算：根据混凝土和钢筋的强度，计算梁的强度，确保梁在服
役状态下不发生破坏。
3.稳定计算：根据柱压顶圈梁的几何形状和受力特点，进行稳定计算，确保梁的稳定性。
四、验收要求
1.钢筋验收：对钢筋的直径、长度、弯曲度和连接进行验收，确保钢
筋符合设计要求。
2.混凝土验收：对混凝土的配合比、坍落度、抗压强度进行验收，确
保混凝土质量良好。
3.结构验收：对柱压顶圈梁的尺寸、形状、连接等进行验收，确保梁
的结构完整。
工程名称：交底项目：构造柱、圈梁、过梁、设备基础等零星砼交底内容：一、施工准备1．材料及主要机具：1)C20商品混凝土2．作业条件：1)混凝土配合比经试验室确定，配合比通知单与现场使用材料相符，2)模板牢固、稳定、标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，并办完预检手续。
3)钢筋办完隐检手续。
4)构造柱、圈梁槎处的松散混凝土和砂浆应剔除，模板内杂物要清理干净。
5)常温时，混凝土浇潢前，砖墙，木模应提前适量浇水湿润，但不得积水。
三、操作工艺1．工艺流程：作业准备→混凝土搅拌→混凝土运输→混凝土浇筑、振捣→混凝土养护2．混凝土搅拌：1)混凝土坍落度，一般控制在5~7cm，每台班应测两次。
3．混凝土运输：1)混凝土自搅拌机卸出后，应及时用翻斗车、手推车或吊斗运至浇筑地点，运送混凝土时，应防止水泥浆流失。
若有离析现象，应在浇筑地点进行人工二次拌合。
2)混凝土以搅拌机卸出后到浇筑完毕的延续时间，当混凝土为C30，及其以下，气温高于25℃时不得大于90min。
4．混凝土浇筑、振捣：1)构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。
2)浇筑方法：用塔吊吊斗供料是，应先将吊斗降至距铁盘50~60cm处，将混凝土卸在铁盘上，再用铁锹灌入模内，不应吊斗直接将混凝土卸入模内。
3)浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，边下料边振捣，一般浇筑高度不宜大于2m，如能确保浇筑密实，亦可每一层浇筑。
4)混凝土振捣：振捣构造柱时，振捣棒尽量靠近内墙插入。
振捣圈梁混凝土时，振捣棒民混凝土面应成斜角，斜面向振捣。
振捣板缝混凝土时，应选用 30mm小型振捣棒。
振捣层厚度不应超过振捣棒的1.25倍。
5)浇筑混凝土时，应注意保护钢筋位置及外砖墙、外墙板的防水构造，不使其损害，专人检查模板、钢筋是否变形，移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。

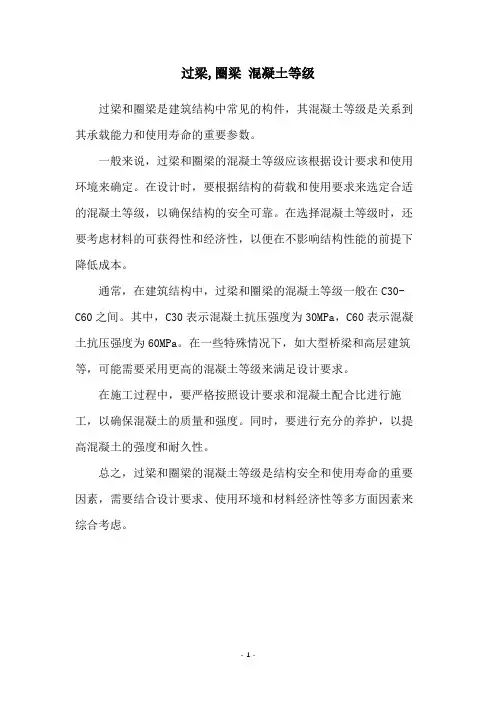

过梁,圈梁混凝土等级
过梁和圈梁是建筑结构中常见的构件，其混凝土等级是关系到其承载能力和使用寿命的重要参数。
一般来说，过梁和圈梁的混凝土等级应该根据设计要求和使用环境来确定。
在设计时，要根据结构的荷载和使用要求来选定合适的混凝土等级，以确保结构的安全可靠。
在选择混凝土等级时，还要考虑材料的可获得性和经济性，以便在不影响结构性能的前提下降低成本。
通常，在建筑结构中，过梁和圈梁的混凝土等级一般在C30-C60之间。
其中，C30表示混凝土抗压强度为30MPa，C60表示混凝土抗压强度为60MPa。
在一些特殊情况下，如大型桥梁和高层建筑等，可能需要采用更高的混凝土等级来满足设计要求。
在施工过程中，要严格按照设计要求和混凝土配合比进行施工，以确保混凝土的质量和强度。
同时，要进行充分的养护，以提高混凝土的强度和耐久性。
总之，过梁和圈梁的混凝土等级是结构安全和使用寿命的重要因素，需要结合设计要求、使用环境和材料经济性等多方面因素来综合考虑。
- 1 -。

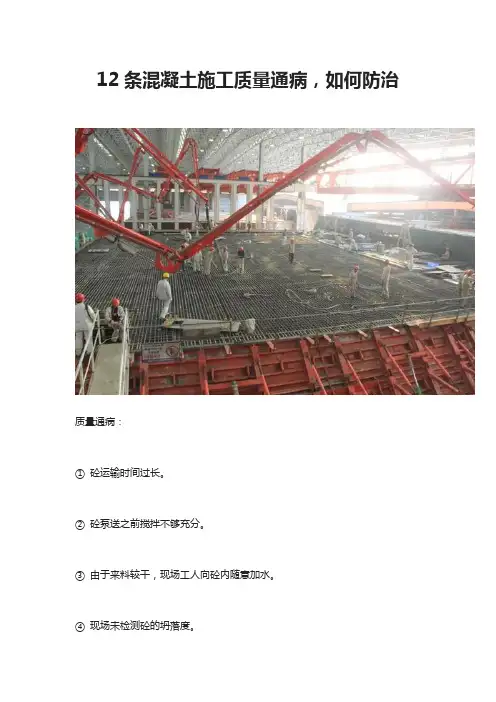

12条混凝土施工质量通病，如何防治质量通病：①砼运输时间过长。
②砼泵送之前搅拌不够充分。
③由于来料较干，现场工人向砼内随意加水。
④现场未检测砼的坍落度。
⑤泵送时砼泵机料斗内浆面高度保持不够。
⑥泵管弯头管接得太多，或弯管角度太大。
⑦泵管在楼面及立面支撑、固定不符合要求。
⑧泵管砼出口处，砼堆积太高。
防治措施：①混凝土泵车设置处场地应平整、坚实，道路畅通，供料方便，距浇筑点近。
②砼运输时间不宜超过1.5 小时，来到现场泵车应进行二次搅拌后才能泵送。
③砼输送管不得直接支承在钢筋、模板、预埋件上，水平管每隔一定的距离用支架、台垫、吊具等固定。
④每次浇砼都应安排专人检测砼坍落度是否符合要求。
现场应专人看管，不得随便向砼内加水。
⑤砼泵启动后，应先送适量水、砂浆以湿润砼泵的料斗、管内壁等。
合格标准：如下图▲砼泵管在楼面上用铁登架空支撑▲铁登支架泵管符合要求，有效保护钢筋和预埋件2墙柱砼的质量标准及通病防治质量通病：①墙柱砼浇筑前，根部没有先放入50 厚左右的同配比砂浆或减半石子砼。
②模内未湿水冲洗，根部存在垃圾等，造成夹渣。
③砼振捣不充分或漏振，出现蜂窝、孔洞、露筋等。
④墙柱未及时校核垂直度，导致墙柱倾斜。
⑤砼浇筑完成后表面处理不当。
柱头砼高于梁底模，影响梁底钢筋的排放。
⑥墙柱砼先浇时，浇完墙柱砼，在没有初凝的情况下用水冲刷墙柱头砼。
⑦墙柱砼裂缝。
⑧砼强度不符合要求。
▲柱头砼表面不平整、不密实、高度高出梁底▲柱根部砼严重松散、空鼓、夹渣▲柱砼表面产生鼓胀▲墙、柱砼施工缝部位，上下错位达50mm▲砼浇注完成后未凝固不能用水冲洗▲剪力墙根部砼烂根、夹渣、蜂窝孔洞▲墙根部砼松散、夹渣，未振捣密实▲墙根部露筋、麻面，砼振捣不到位▲墙根部烂根、孔洞、蜂窝，砼不密实▲剪力墙浇注时，一边墙砼已灌满才开始振捣，而连在一起的另部分墙内还未下料防治措施：①墙、柱砼浇筑前先冲洗、排除模板内杂物及垃圾，并湿润所有模板。
根部先放入50~100 ㎜厚左右的同比水泥砂浆或减半石子砼。
混凝土圈梁、过梁质量控制措施研究
作者：魏梁向德庆
来源：《建筑工程技术与设计》2014年第14期
摘要：在现浇钢筋混凝土结构实际施工中，往往会忽视圈梁的施工，导致出现各种问题，这就需要对圈梁出现的裂缝进行修补和加固。
本文探讨了现浇钢筋混凝土圈梁收缩裂缝控制的问题，并阐述其裂缝问题的分类及原因，最后提出混凝土圈梁裂缝加固的方法。
关键词：混凝土；过梁；裂缝；加固施工；
0.引言
近年来，随着人们生活水平的不断提高，城市居民的居住水平得到了很大的改善。
在多层住宅中，砖混结构的应用越来越为普通，钢筋混凝土圈梁是混合结构中常设结构构件之一，且多为现浇。
当跨越门窗洞口时，往往兼作过梁，此种情况本文称作圈过梁。
钢筋混凝土圈过梁的受力一般分为
两种情况，一种是主要承受梁板荷载作用；另一种是仅承受上砌体自重的作用。
对于前者，当荷载的作用足以使混凝土受拉边缘混凝土开裂时，其裂缝宽度可按混凝土结构设计规范来进行计算，对于后者，砌体自重的作用在混凝土中产生的拉应力，尤其考虑圈过梁与砌体的共同作用后，不足以导致混凝土开裂，这种情况下，裂缝的出现主要是混凝土收缩及温度作用的结果，本文结合某工程实例，探讨以混凝土收缩和温度作用为主要因素的钢筋混凝土圈过梁裂缝控制问题。
1.裂缝的分类及产生的原因
通过对混凝土结构裂缝上部位、走向、宽度的分析，裂缝不具备受弯拉裂、受剪切断和配筋不足或过量等受力破坏原因的成缝特征，而是具备轴拉裂缝的典型特征。
因此，顶层楼板在温差较大的影响下，产生较大水平内力，作用于圈梁层，在上述梁上表现为轴向拉力，超过混凝土轴向抗拉强度，是裂缝产生的原因。
（1）塑性沉缩裂缝
在现浇混凝土施工中，混凝土的质量将影响到结构的整体性，如果配合比设计不当，或混凝土级配差别大、水灰比控制不严、构件厚度大等问题，都会导致混凝土固化缓慢，尤其在混凝土振捣过程中，会出现粗骨料下沉，水泥浆上浮等问题，最终导致混凝土的密实度不能达到设计要求，在混凝土养护过程中，在其表面出现裂缝，上浮的水泥浆会导致混凝土表面收缩率增大，混凝土的沉缩裂缝一般产生于混凝土初凝后、终凝前。
（2）塑性干缩裂缝
所使用的水泥本身收缩率较大，或水泥的用量过多。
混凝土中掺入外加剂的影响，比如氯化钙等常常会加大混凝土的干缩值。
构件的体、表比值过小，致使混凝土中水分容易蒸发，容易产生干缩。
养护与防护：忽视了对新浇筑的混凝土的养护、遮盖、挡风等防护措施，致使失水过快，塑性混凝土在表面收缩和内部约束作用下，薄弱的硬结表面就会产生拉应力，造成长度为10～1000mm不等的裂缝。
（3）混凝土后期干缩裂缝
设计人员没有了解到水泥的各种规格和性能，随意选用水泥材料，导致水泥选择不当，如选用了矿渣硅酸盐水泥、快硬性硫铝酸盐水泥，这些水泥如果控制不当，就会在混凝土表面出现干缩裂缝；在混凝土拌合过程中，如果砂石中含泥量过大、外加剂控制不严，最终导致搅拌出来的混凝土坍落度大，当混凝土浇筑成型后，容易产生裂缝；如果当混凝土浇筑完成后，没有做必要的养护，没有在混凝土上覆盖一层塑料薄膜，最终导致混凝土表面的水分迅速蒸发，影响了混凝土的初凝，在一段时间以后将逐渐蒸发产生收缩，如果继续干燥，与水泥形成的结晶水也会开始蒸发，最终水泥将失去活性，产生吸附收缩裂缝；混凝土中的水分蒸发形成了湿度变化梯度，引起收缩拉应力，造成裂缝。
混凝土中的各种强度中，抗拉强度最低，仅为抗压强度的7%-11%，混凝土在失水过程中会使体积产生收缩变形，同时又受到内部钢筋的约束作用和外部两固定端的约束，如果应力超过了混凝土的抗拉应力时，就会产量裂缝。
2.圈梁、过梁裂缝的影响
根据过梁的结构形式，如果过梁上产生裂缝以后，这些裂缝会穿过受拉区和受压区，但是过梁结构并没有失效，因为过梁中还有钢筋，里面的钢筋起着抗拉的作用，如果受压区出现了垂直裂缝，这不会影响到混凝土的抗压工作能力；在受压区，过梁起到抗拉作用主要是靠钢筋承担的，混凝土的轴向抗拉应力可以忽略不计，对于梁构件，如果裂缝的宽度小于0.3mm，一般不需要进行裂缝检验和强度校核，如果过梁的裂缝宽度超过了规范要求，就要对过梁结构进行承载能力和结构安全进行鉴定，防止过梁出现裂缝对建筑物结构整体产生影响。
3.裂缝控制措施
对本文就现浇钢筋混凝土圈过梁而言，应该讲混凝土的开裂一般不会降低构件的承载能力，但裂缝过宽会使用户产生"裂缝恐惧"心理，有的会影响构件的耐久性和正常使用性能。
因此在工程实践中，应适当加以控制。
可以说凡能减少混凝土收缩的各项措施，都是有效的。
例如，合理选择水泥品种，适量掺加粉煤灰、减少水泥用量，降低水灰比，保证养护质量，适当延长养护时间和拆模时间等。
除此以外，尽量降低温差减少温度变形。
从构造而言，适当增加配筋率和采用较小直径的钢筋，也可起到控制裂缝的作用。
也就是说，当计算所得裂缝间距超过构件的长度或构件支座之间距离时，裂缝就不会出现。
这就需要一方面尽量降低综合温差，另一方面提高混凝土的极限拉伸变形。
4.圈过梁裂缝加固
4.1补强加固的依据
一般当过梁的裂缝超过允许的最大宽度时，就要对圈过梁进行修补和加固，在修补和加固过程中常常采用JGN-Ⅰ型和JGN-Ⅱ型建筑结构胶粘贴钢板，这两种结构粘贴钢板能够有效的修补圈过梁的裂缝：
（1）混凝土-钢板粘结后的剪切强度≥10Mpa；混凝土本体抗压强度≥10Mpa；梁底与钢板的牢固粘结，是保证二者共同工作的首要条件。
（2）结构胶具有良好的韧性和抗老化性能。
（3）结构胶-钢板-混凝土具有尽可能接近的弹性模量、膨胀系数和收缩值，以使变形协调。
4.2构件外部粘钢加固法
构件外部粘钢加固法适用于承受静力作用的一般受弯及受拉构件。
（1）材料规定：加固所用粘结剂，必须是粘结强度高、耐久性好，具有一定弹性。
JGN 建筑结构胶的各项强度指标见CECS25-90规范附表1.1。
加固钢板采用3号钢200×4，混凝土的抗剪强度设计值F=1.75Mpa。
（2）设计规定：在采用构件外部粘钢加固法时，应该考虑受弯构件正截面受拉区的加固情况，一般可以采用受拉区表面粘钢板法进行施工，采用的是4×200×1500的钢板。
（3）构造规定：粘钢加固基层混凝土围C20；粘结钢板厚度为4mm；粘贴好的钢板表面必须用M15水泥砂浆进行抹面，保证抹面的厚度为30mm。
4.3外包钢加固法
梁外包型钢加固，以乳胶水泥粘贴或以环氧树脂化学灌浆等方法粘结，称为湿式外钢加固法。
构造要求：外包钢加固时选用角钢L70×6，沿梁轴线用30×4扁钢与角钢焊接，扁钢间距为150mm；当采用环氧树脂化学灌外包钢加固时，扁钢相应紧贴混凝土表面，并与角钢平焊连。
5.结语
提高混凝土强度等级，增大配筋率P，采用较小直径的钢筋，可有效控制混凝土裂缝。
因此像本文所分析之构件，不应单纯依据承载能力要求确定构件配筋，还应从控制裂缝的目的出发，依据过梁跨度计算构件的最低率径比，从而确定其最低配筋率。
就整体结构而言，连续式
现浇圈过梁作为建筑结构中的一部分，在其中受力是比较复杂的。
综合考虑其受力特点控制混凝土裂缝的问题还有待更进一步研究。
参考文献
[1]张彤.过梁裂缝的修补及加固[J].低温建筑技术，2011，01：37-38.
[2]陈月华，吴丽华.多层砖混结构顶层裂缝探究[J].房材与应用，2011，05：14-16.
[3]陈生汉，黄实华.砌体常见裂缝的分析与预防[J].建筑技术开发，2011，05：42-45.。
