8.4.1 自动换刀装置的形式自动换刀装置是加工中心的重要执行机构，它的形式多种多样，目前常见的有以下几种。
1．回转刀架换刀数控机床使用的回转刀架是最简单的自动换刀装置，有四方刀架、六角刀架，即在其上装有四把、六把或更多的刀具。
回转刀架必须具有良好的强度和刚度，以承受粗加工的切削力：同时要保证回转刀架在每次转位的重复定位精度。
图8-17为数控车床六角回转刀架，它适用于盘类零件的加工。
在加工轴类零件时，可以用四方回转刀架。
由于两者底部安装尺寸相同，更换刀架十分方便。
图8-17 数控车床六角回转刀架1－活塞2－刀架体3、7－齿轮4－齿圈5－空套齿轮6－活塞8－齿条9－固定插销10、11－推杆12－触头回转刀架的全部动作由液压系统通过电磁换向阀和顺序阀进行控制，它的动作分为4个步骤：(1)刀架抬起当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。
同时，活塞杆下端的端齿离合器与空套齿轮5结合。
(2)刀架转位当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。
通过端齿离合器使刀架转过60º。
活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。
(3)刀架压紧刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。
齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。
刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。
这时，端齿离合器与空套齿轮5脱开。
(4)转位液压缸复位刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。
如果定位和夹紧动作正常，推杆11与相应的触头12接触，发出信号表示换刀过程已经结束，可以继续进行切削加工。
自动换刀原理-回复自动换刀原理：提高生产效率的机械装置自动换刀是一种广泛应用于工业生产中的机械装置，它可以实现自动化的刀具更换，从而提高生产效率和降低人力成本。
本文将详细介绍自动换刀的原理和工作过程，以及它在不同行业和领域中的应用。
第一部分：自动换刀的基本原理自动换刀是通过机械装置和控制系统的配合实现的。
其中，机械装置包括刀库、刀臂、夹具等部件，控制系统则负责指挥机械装置的动作和刀具的更换。
1. 刀库：刀库是自动换刀系统存放刀具的地方。
它通常由多个刀位组成，可以同时容纳多个不同的刀具。
2. 刀臂：刀臂是连接刀库和主轴的组件，其上安装了夹具用于固定刀具。
刀臂能够在刀库和主轴之间移动，从而实现刀具的换取和送达。
3. 夹具：夹具是将刀具固定在刀臂上的装置。
它可以根据刀具的形状和尺寸进行调整，确保刀具在切削时的稳定性和准确性。
4. 控制系统：控制系统是自动换刀的核心部分，它可以通过编程和传感器的反馈实现对自动换刀过程的控制。
控制系统可以提前设定好刀具的使用顺序和换刀时机，实现切削过程中的自动换刀。
第二部分：自动换刀的工作过程自动换刀的工作过程可以分为几个步骤：刀具检测、刀具选取、刀具固定、刀具送达等。
1. 刀具检测：在自动换刀开始之前，系统首先会对刀库中的刀具进行检测。
这个过程主要通过传感器来实现，传感器可以检测刀具的类型、状态和位置等信息。
2. 刀具选取：根据刀具检测的结果，控制系统会选择合适的刀具进行换取。
通常情况下，控制系统会根据加工工艺和产品要求等因素进行判断，选择最为适合的刀具。
3. 刀具固定：选中刀具后，刀臂会移动到刀库中，将夹具固定在刀具上。
固定完成后，刀臂会将刀具从刀库中取出，并抬升到适当的高度。
4. 刀具送达：刀臂将固定好的刀具送达到主轴处。
主轴是切削过程的关键部分，它负责旋转刀具并实现切削操作。
5. 切削过程：在刀具送达到主轴处后，主轴开始旋转，刀具开始进行切削操作。
在切削过程中，控制系统会实时监测刀具的磨损情况，一旦刀具磨损超过设定的阈值，系统会自动发出换刀信号。
自动换刀装置详细介绍第一篇：自动换刀装置详细介绍加工中心的主要技术参数包括工作台面积、各坐标轴行程、摆角范围、主轴转速范围、切削进给速度范围、刀库容量、换刀时间、定位精度、重复定位精度等自动换刀装置加工中心上的自动换刀装置由刀库和刀具交换装置组成，用于交换主轴与刀库中的刀具或工具。

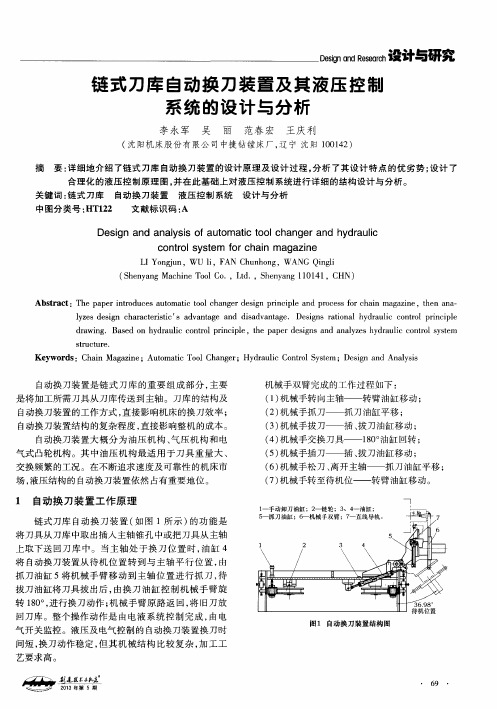

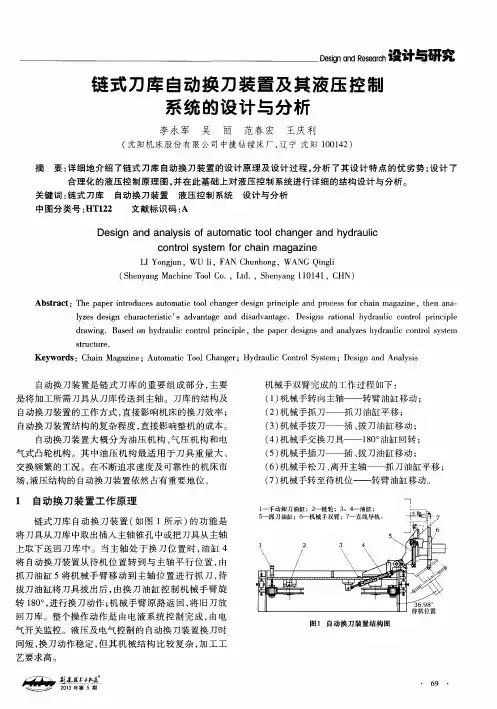

一、对自动换刀装置的要求加工中心对自动换刀装置有如下具体要求：1、刀库容量适当2、换刀时间短3、换刀空间小4、动作可靠、使用稳定5、刀具重复定位精度高6、刀具识别准确二、刀库在加工中心上使用的刀库主要有两种，一种是盘式刀库，一种是链式刀库。
盘式刀库装刀容量相对较小，一般在1～24 把刀具，主要适用于小型加工中心；链式刀库装刀容量大，一般在1～100 把刀具，主要适用于大中型加工中心。
换刀方式三、加工中心的换刀方式一般有两种：机械手换刀和主轴换刀。
1、机械手换刀由刀库选刀，再由机械手完成换刀动作，这是加工中心普遍采用的形式。
机床结构不同，机械手的形式及动作均不一样。
2、主轴换刀通过刀库和主轴箱的配合动作来完成换刀，适用于刀库中刀具位置与主轴上刀具位置一致的情况。
一般是采用把盘式刀库设置在主轴箱可以运动到的位置，或整个刀库能移动到主轴箱可以到达的位置。
换刀时，主轴运动到刀库上的换刀位置，由主轴直接取走或放回刀具。
多用于采用 40 号以下刀柄的中小型加工中心。
四、刀具识别方法加工中心刀库中有多把刀具，如何从刀库中调出所需刀具，就必须对刀具进行识别，刀具识别的方法有两种。
1、刀座编码在刀库的刀座上编有号码，在装刀之前，首先对刀库进行重整设定，设定完后，就变成了刀具号和刀座号一致的情况，此时一号刀座对应的就是一号刀具，经过换刀之后，一号刀具并不一定放到一号刀座中（刀库采用就近放刀原则），此时数控系统自动记忆一号刀具放到了几号刀座中，数控系统采用循环记忆方式。
2、刀柄编码识别传感器在刀柄上编有号码，将刀具号首先与刀柄号对应起来，把刀具装在刀柄上，再装入刀库，在刀库上有刀柄感应器，当需要的刀具从刀库中转到装有感应器的位置时，被感应到后，从刀库中调出交换到主轴上。
说明JCS-018型自动换刀装置的结构组成、功能及特点。
JCS018型自动换刀装置是一种用于机床上刀具的自动更换设备。
它由一系列组件和部件组成，具有多项功能和特点。
下面将一步一步解释JCS018型自动换刀装置的结构组成、功能及特点。
一、结构组成JCS018型自动换刀装置主要由以下几个组件和部件组成：1. 刀库：刀库是储存刀具的地方，通常由多个刀位组成，每个刀位可以放置一个刀具。
刀库通常位于机床的侧面，便于操作和维护。
2. 刀臂：刀臂是用于夹持和释放刀具的组件。
刀臂可以通过气动或液压系统来控制其动作，使其能够夹持和释放刀具。
3. 刀夹：刀夹是用于夹住刀具的夹具。
刀夹通常由两个夹爪组成，可以根据需要夹持不同规格的刀具。
4. 刀具传感器：刀具传感器用于检测刀具是否安装在刀臂上。
一旦刀具安装完毕，传感器会发送信号给控制系统，以便进行后续操作。
5. 升降装置：升降装置用于将刀具从刀库中抬起，并将其送入机床的刀位。
升降装置可以根据需要进行调节，以适应不同刀具的高度。
6. 控制系统：控制系统是整个自动换刀装置的大脑，它接收刀具传感器的信号，并按照预设的程序进行操作。
控制系统通常由PLC或CNC控制器组成，具有较高的自动化程度。
二、功能JCS018型自动换刀装置具有多项功能，主要包括以下几个方面：1. 自动换刀：JCS018型自动换刀装置能够在机床加工过程中自动完成换刀操作，无需工人手动干预。
它可以将刀具从刀库中取出，并将其送入机床的刀位，实现切削工具的自动更换。
2. 快速换刀：JCS018型自动换刀装置具有快速换刀的特点。
它能够在短时间内完成刀具的换装，并保证刀具的定位精度和稳定性，提高机床的加工效率。
3. 多刀位切换：JCS018型自动换刀装置具有多个刀位，可以同时储存多个不同规格的刀具。
它能够根据加工需求，快速切换不同的刀具，以适应不同的加工任务。
4. 刀具保护：JCS018型自动换刀装置能够对刀具进行有效的保护。

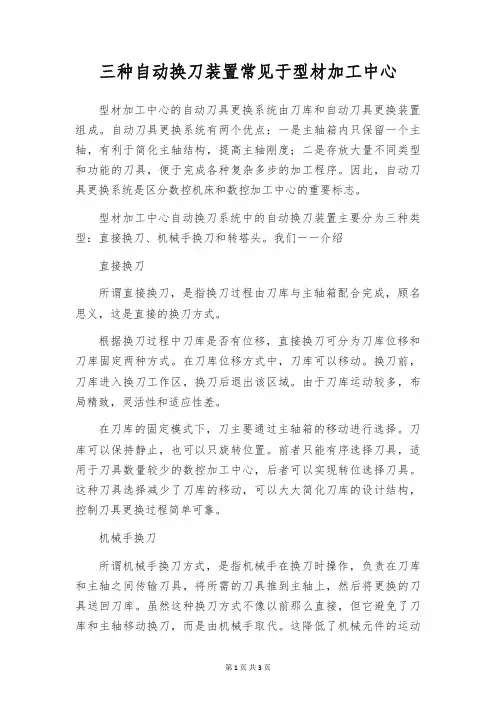

三种自动换刀装置常见于型材加工中心型材加工中心的自动刀具更换系统由刀库和自动刀具更换装置组成。
自动刀具更换系统有两个优点：一是主轴箱内只保留一个主轴，有利于简化主轴结构，提高主轴刚度；二是存放大量不同类型和功能的刀具，便于完成各种复杂多步的加工程序。
因此，自动刀具更换系统是区分数控机床和数控加工中心的重要标志。
型材加工中心自动换刀系统中的自动换刀装置主要分为三种类型：直接换刀、机械手换刀和转塔头。
我们一一介绍直接换刀所谓直接换刀，是指换刀过程由刀库与主轴箱配合完成，顾名思义，这是直接的换刀方式。
根据换刀过程中刀库是否有位移，直接换刀可分为刀库位移和刀库固定两种方式。
在刀库位移方式中，刀库可以移动。
换刀前，刀库进入换刀工作区，换刀后退出该区域。
由于刀库运动较多，布局精致，灵活性和适应性差。
在刀库的固定模式下，刀主要通过主轴箱的移动进行选择。
刀库可以保持静止，也可以只旋转位置。
前者只能有序选择刀具，适用于刀具数量较少的数控加工中心，后者可以实现转位选择刀具。
这种刀具选择减少了刀库的移动，可以大大简化刀库的设计结构，控制刀具更换过程简单可靠。
机械手换刀所谓机械手换刀方式，是指机械手在换刀时操作，负责在刀库和主轴之间传输刀具，将所需的刀具推到主轴上，然后将更换的刀具送回刀库。
虽然这种换刀方式不像以前那么直接，但它避免了刀库和主轴移动换刀，而是由机械手取代。
这降低了机械元件的运动范围，更快地完成换刀，设计布局更灵活，因此广泛应用于大多数型材加工中心。
如果每个刀具都用自己独立的机械手切换，则称为专用换刀机械手；相反，更多的刀具使用公共机械手切换，称为公共换刀机械手方式。
后者有三种类型：换刀机械手、双手换刀机械手和刀具传输机械手。
转塔头方式转动塔头的方法是通过砖塔的旋转将所需的刀具移动到相应的位置。
一般是顺序换刀，结构紧凑，换刀时间短，一般用于加工曲轴等细工件，需要完成多个工序。
塔式自动换刀装置分为塔式刀架换刀和砖塔主轴头换刀两种方式。
