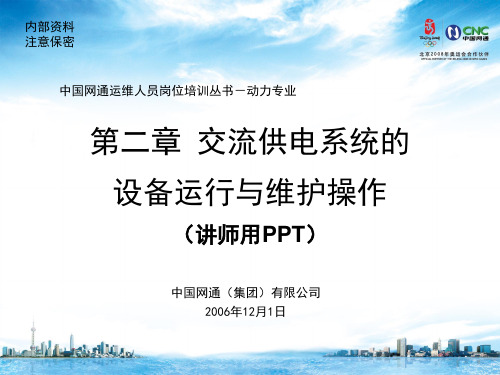

运维人员培训材料-电源-(操作第2章)交流系统操作
高压交流供电系统运行与维护操作
( 2 ）将检修设备停电，必须把各方面的电源完全断开（任何运行 中的星形接线设备的中性点，必须视为带电设备）。禁止在只经断路器
断开电源的设备上工作，必须拉开隔离开关，使各方面至少有一个明显
的断开点。与停电设备有关的变压器和电压互感器，必须从高、低压两 侧断开，防止向停电检修设备反送电。
( 9 ）当在高压回路上的工作，需要拆除全部或一部分接地线后才 能进行工作者（如测量母线和电缆的绝缘电阻，检查断路器触头是否同 时接触），需经特别许可。下述工作必须征得值班员的许可（根据调度 员的命令装设的接地线，必须征得调度员的许可）方可进行，工作完毕 后立即恢复： ① 拆除一相接地线； ② 拆除接地线，保留短路线； ③ 将接地线全部拆除或拉开接地刀闸。
高压交流供电系统运行与维护操作
( 10 ）每组接地线均应编号，并存放在固定地点。存放位置亦应 编写，接地线号码与存放位置号码必须一致。 ( 11 ）装、拆接地线的数量及地点都应流供电系统运行与维护操作
4 ．悬挂标示牌和装设遮栏
悬挂标示牌和装设遮栏的地点： ( 1 ）在一经合闸即可送电到工作地点的断路器和隔离开关的操作 把手上，均应悬挂“禁止合闸，有人工作！”的标示牌。如果线路上有 人工作，应在线路断路器和隔离开关的操作把手上悬挂“禁止合闸，线 路有人工作！”的标示牌，标示牌的悬挂和拆除，应按调度员的命令执
高压交流供电系统运行与维护操作
( 5 ）为了保证接地线和设备导体之间接触良好，对室内配电装置
来说，应将接地线悬挂在刮去油漆的导电部分的固定处。
( 6 ）装设或拆除接地线必须由两人进行，一人监护，一人操作。 若为单人值班，只允许操作接地刀闸或使用绝缘棒合、拉接地刀闸。
( 7 ）在装、拆接地线的过程中，应始终保证接地线处于良好的接
配电设备运维安全培训内容
实
THANK YOU
汇报人：
添加标题
添加标题
添加标题
添加标题
运维人员必须遵守安全操作规程， 确保自身安全
运维人员必须定期进行安全培训和 考核，提高安全意识和技能水平
设备安全要求
定期检查设备，确保设备运行正常 遵守操作规程，避免误操作 配备安全防护设备，如漏电保护器、接地线等 定期进行安全培训，提高员工安全意识
环境安全要求
配电室环境应保持整洁，无杂物堆 积
添加标题
测量仪表：监测设备运行状 态，确保设备正常运行
避雷器：防止雷电冲击，保 护设备安全
配电设备分类
隔离开关：用于隔离电源和 电路
断路器：用于控制和保护电 路
变压器：用于电压变换和电 流变换
负荷开关：用于接通和断开 负荷电流
熔断器：用于过载和短路保 护
避雷器：用于防止雷电过电 压和操作过电压
配电设备的作用
安全知识培训
配电设备运维安全基础知识 配电设备运维安全操作规程 配电设备运维安全防护措施 配电设备运维安全事故案例分析 配电设备运维安全法律法规 配电设备运维安全培训考核标准
安全技能培训
安全操作规程：讲解配电设备的安全操作规程，如断电、接地等。
安全防护设备：介绍安全防护设备的使用方法，如绝缘手套、安全帽等。
配电室通风良好，无有害气体
添加标题
添加标题
添加标题
添加标题
配电室温度、湿度应保持在适宜范 围内
配电室消防设施齐全，定期检查维 护
操作安全要求
操作人员需经过 专业培训，熟悉 设备操作流程和 安全规范。
操作前应检查设 备状态，确保设 备正常、安全运 行。
操作时应严格遵 守操作规程，严 禁违规操作。
THANK YOU
汇报人：
添加标题
添加标题
添加标题
添加标题
运维人员必须遵守安全操作规程， 确保自身安全
运维人员必须定期进行安全培训和 考核，提高安全意识和技能水平
设备安全要求
定期检查设备，确保设备运行正常 遵守操作规程，避免误操作 配备安全防护设备，如漏电保护器、接地线等 定期进行安全培训，提高员工安全意识
环境安全要求
配电室环境应保持整洁，无杂物堆 积
添加标题
测量仪表：监测设备运行状 态，确保设备正常运行
避雷器：防止雷电冲击，保 护设备安全
配电设备分类
隔离开关：用于隔离电源和 电路
断路器：用于控制和保护电 路
变压器：用于电压变换和电 流变换
负荷开关：用于接通和断开 负荷电流
熔断器：用于过载和短路保 护
避雷器：用于防止雷电过电 压和操作过电压
配电设备的作用
安全知识培训
配电设备运维安全基础知识 配电设备运维安全操作规程 配电设备运维安全防护措施 配电设备运维安全事故案例分析 配电设备运维安全法律法规 配电设备运维安全培训考核标准
安全技能培训
安全操作规程：讲解配电设备的安全操作规程，如断电、接地等。
安全防护设备：介绍安全防护设备的使用方法，如绝缘手套、安全帽等。
配电室通风良好，无有害气体
添加标题
添加标题
添加标题
添加标题
配电室温度、湿度应保持在适宜范 围内
配电室消防设施齐全，定期检查维 护
操作安全要求
操作人员需经过 专业培训，熟悉 设备操作流程和 安全规范。
操作前应检查设 备状态，确保设 备正常、安全运 行。
操作时应严格遵 守操作规程，严 禁违规操作。
运维人员岗位培训电源理论交流不间断电源共73页
另外，Delta 变换器与主逆变器一起完成对电池的充电功能。
第一节 UPS电源
（2）主逆变器：它也是AC/DC 和DC/ AC 双向变换器。它与Delta 变换器一起完成对输入电压差值的补偿。当Delta 变换器对输入电压做 正补偿需要向主电路输出功率时，主逆变器由UPS 输入端吸收同等的功 率传送到Dclta 变换器；当Delta 变换器对输入电压做负补偿而从主电 路吸收功率时，主逆变器将Delta 变换器吸收的功率以电流的形式传送 给UPS 的输出端。
第一节 UPS电源
1.2.4 DeltaБайду номын сангаас变换在线式
图1.4 Delta 变换在线式UPS 的电路结构框图
第一节 UPS电源
l．功能部件 （1）Delta 变换器：它是DC/ACC 和AC /DC 双向变换器，工作频
率10-15kHz。输出变压器次级串联在UPS 主电路中。 Delta 变换器对UPS 输入电流进行功率因数补偿。它本身等效为
( 2 ) DC -AC 逆变器：市电正常时，逆变器不工作；市电掉电时，由它将 直流电压（电池供给）变成符合负载要求的交流电压，电压波形有方波、准方 波、正弦波三种形式。
( 3 ）输出转换开关：市电正常时，接通输入电源向负载供电；市电掉电 时，断开电网，接通逆变器，继续向负载供电。
图1.1 后备式电路 结构框图
第一节 UPS电源
按输出波形分为：方波（准正弦波）、阶梯波和正弦波。 按输出电压的相数可分为：单相和三相。 按输入输出的方式可分为：单进单出、三进单出、三进三出。 按不停电供电方式可分为：后备式、在线式和在线互动式。 以上分类方法，有的反映了UPS技术发展的阶段性，有的反映了技 术实现的手段。当然，UPS各种分类方法也在一定程度上体现了UPS的不 同性能和不同应用场合。
第一节 UPS电源
（2）主逆变器：它也是AC/DC 和DC/ AC 双向变换器。它与Delta 变换器一起完成对输入电压差值的补偿。当Delta 变换器对输入电压做 正补偿需要向主电路输出功率时，主逆变器由UPS 输入端吸收同等的功 率传送到Dclta 变换器；当Delta 变换器对输入电压做负补偿而从主电 路吸收功率时，主逆变器将Delta 变换器吸收的功率以电流的形式传送 给UPS 的输出端。
第一节 UPS电源
1.2.4 DeltaБайду номын сангаас变换在线式
图1.4 Delta 变换在线式UPS 的电路结构框图
第一节 UPS电源
l．功能部件 （1）Delta 变换器：它是DC/ACC 和AC /DC 双向变换器，工作频
率10-15kHz。输出变压器次级串联在UPS 主电路中。 Delta 变换器对UPS 输入电流进行功率因数补偿。它本身等效为
( 2 ) DC -AC 逆变器：市电正常时，逆变器不工作；市电掉电时，由它将 直流电压（电池供给）变成符合负载要求的交流电压，电压波形有方波、准方 波、正弦波三种形式。
( 3 ）输出转换开关：市电正常时，接通输入电源向负载供电；市电掉电 时，断开电网，接通逆变器，继续向负载供电。
图1.1 后备式电路 结构框图
第一节 UPS电源
按输出波形分为：方波（准正弦波）、阶梯波和正弦波。 按输出电压的相数可分为：单相和三相。 按输入输出的方式可分为：单进单出、三进单出、三进三出。 按不停电供电方式可分为：后备式、在线式和在线互动式。 以上分类方法，有的反映了UPS技术发展的阶段性，有的反映了技 术实现的手段。当然，UPS各种分类方法也在一定程度上体现了UPS的不 同性能和不同应用场合。

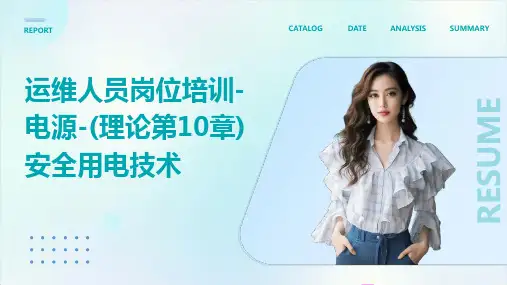

运维人员岗位培训-电源-(理论第10章)安全用电技术
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
安全用电技术实践与应 用
安全用电技术在家庭中的应用
家庭电器安全 定期检查家用电器的电线和插头，确保没有破损或老化。
使用合适的电器插座，不超载。
安全用电技术在家庭中的应用
避免使用多路转接插头。 接地保护
家中的电器设备应接地，以减少触电风险。
常用电源设备及其特性
不间断电源（UPS）
用于提供稳定、不间断的电能，保障设备在 断电或电压波动时能够正常运行。
开关电源
体积小、效率高，主要用于，保护设备免受电压波动或瞬 态干扰的影响。
电池
可储存电能，作为备用能源，常见于UPS系 统和应急照明系统。
电源设备的维护与保养
安全用电的历史与发展
安全用电的历史可以追溯到电力的发明和应用初期，当时人们开始意识到电力带来 的危险。
随着电力工业的发展，安全用电技术和措施不断完善和提高，人们对电力的认识和 防护意识也越来越强。
现代社会中，智能电网、物联网等新技术的应用为安全用电提供了新的解决方案和 思路，但同时也带来了新的挑战和问题。
严格执行操作规程，避免人体直接接触带电体。 加强员工安全用电培训，提高安全意识。
安全用电事故的处理流程与注意事项
切断电源，确保事故现场安 全。
及时报警，通知专业人员处 理。
02
01
遵循应急预案，有序疏散人
员。
03
注意保护现场，以便后续调 查分析。
04
05
遵循安全操作规程，避免二 次事故发生。
REPORT
REPORT
CATALOG
DATE
ANALYSIS

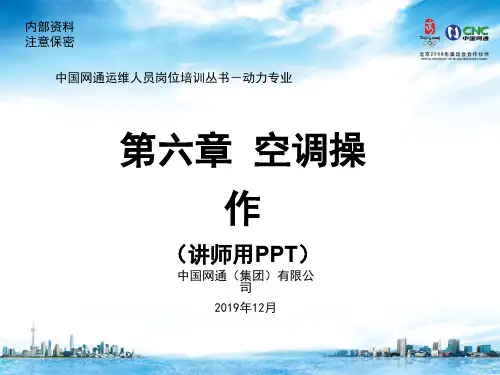

运维人员培训材料-电源-空调操作
压缩机部分
电气控制部分
序号
维护内容
1 检查和清洁蒸发器翅片
1 测试高低压保护装置
1 检查加湿器负荷电流和加湿器控制运行情况
1 检查所有电器触点和电气元件
2 测试回风温度、相对湿度并校正温度、湿度传感器
1 测量出风口风速及温差
1 检查冷却水泵、除垢
2 检查冷却风机正常
3 检查冷却水自动补水系统及告警装置完好
（4）进、出口温差 TT1T2 。 工作在制冷状态下，一般温差为6 ℃～10 ℃ 。天气干燥时温差偏
大，潮湿时偏小。测试 T1、T2 的时间间隔尽可能短，以免工况变化引起
误差增加。
第二节 机房空调的测试方法
2.2.3 工作电流的测量 用钳形电流测量各工作部件的电流值，包括对室内风机、室外风机、
压缩机、加热器、加湿器工作电流测量。 室内风机、加热器的工作电流相对稳定，三相风机的三相电流也应
第二节 机房空调的测试方法
高、低压的压力范围根据制冷剂的种类而不同，高、低压压力的范围为下表。
机房专用空调工作压力范围
制冷剂种类 R22 R502
低压（kgf/cm2） 4～5.8
4.6～6.6
高压（kgf/cm2） 13～18
注意事项：
· 测试时高、低压力表出现摆动现象，读数取平均压力； · 若压力摆动幅度较大（低压＞2 kgf/cm2 ，高压＞4 kgf/cm2 ) ，需查明原 因；
第一节 机房空调的维护
1.2专用空调的巡检 1) 空调处理机的维护：表面清洁，风机转动部件无灰尘、油污，皮带 转动无异常摩擦，过滤器清洁，滤料无破损，透气孔无阻塞、无变形。 蒸发器翅片应明亮无阻塞、无污痕。翅片水槽和冷凝水盘应干净无沉积 物，冷凝水管应通畅。送、回风道及静压箱无跑、冒漏风现象。 2) 风冷冷凝器的维护：风扇支座紧固，基墩不松动，无风化现象。电 机和风叶应无灰尘、油污，扇叶转动正常，无抖动和摩擦。定期用钳形 电流表测试风机的工作电流，检查风扇的调速机构是否正常。经常检查、 清洁冷凝器的翅片，应无灰尘、油污，接线盒和风机内无进水。电机的 轴与轴承应配合紧密，发现扇叶摆动或转动不正常时应进行维修或更换。 3) 压缩机部分的维护：用高、低压氟利昂表测试高(24kg)、低(2kg)压 保护装置，发现问题及时排除。经常用手触摸压缩机表面温度，有无过 冷、过热现象，发现有较大温差时，应查明原因。定期观察视镜内氟利 昂的流动情况，判断有无水份，是否缺液。检查冷媒管固定位置有无松 动或震动情况。检查冷媒管道保温层，发现破损应及时修补。制冷管道 应畅通，发现堵塞及时排除。
电气控制部分
序号
维护内容
1 检查和清洁蒸发器翅片
1 测试高低压保护装置
1 检查加湿器负荷电流和加湿器控制运行情况
1 检查所有电器触点和电气元件
2 测试回风温度、相对湿度并校正温度、湿度传感器
1 测量出风口风速及温差
1 检查冷却水泵、除垢
2 检查冷却风机正常
3 检查冷却水自动补水系统及告警装置完好
（4）进、出口温差 TT1T2 。 工作在制冷状态下，一般温差为6 ℃～10 ℃ 。天气干燥时温差偏
大，潮湿时偏小。测试 T1、T2 的时间间隔尽可能短，以免工况变化引起
误差增加。
第二节 机房空调的测试方法
2.2.3 工作电流的测量 用钳形电流测量各工作部件的电流值，包括对室内风机、室外风机、
压缩机、加热器、加湿器工作电流测量。 室内风机、加热器的工作电流相对稳定，三相风机的三相电流也应
第二节 机房空调的测试方法
高、低压的压力范围根据制冷剂的种类而不同，高、低压压力的范围为下表。
机房专用空调工作压力范围
制冷剂种类 R22 R502
低压（kgf/cm2） 4～5.8
4.6～6.6
高压（kgf/cm2） 13～18
注意事项：
· 测试时高、低压力表出现摆动现象，读数取平均压力； · 若压力摆动幅度较大（低压＞2 kgf/cm2 ，高压＞4 kgf/cm2 ) ，需查明原 因；
第一节 机房空调的维护
1.2专用空调的巡检 1) 空调处理机的维护：表面清洁，风机转动部件无灰尘、油污，皮带 转动无异常摩擦，过滤器清洁，滤料无破损，透气孔无阻塞、无变形。 蒸发器翅片应明亮无阻塞、无污痕。翅片水槽和冷凝水盘应干净无沉积 物，冷凝水管应通畅。送、回风道及静压箱无跑、冒漏风现象。 2) 风冷冷凝器的维护：风扇支座紧固，基墩不松动，无风化现象。电 机和风叶应无灰尘、油污，扇叶转动正常，无抖动和摩擦。定期用钳形 电流表测试风机的工作电流，检查风扇的调速机构是否正常。经常检查、 清洁冷凝器的翅片，应无灰尘、油污，接线盒和风机内无进水。电机的 轴与轴承应配合紧密，发现扇叶摆动或转动不正常时应进行维修或更换。 3) 压缩机部分的维护：用高、低压氟利昂表测试高(24kg)、低(2kg)压 保护装置，发现问题及时排除。经常用手触摸压缩机表面温度，有无过 冷、过热现象，发现有较大温差时，应查明原因。定期观察视镜内氟利 昂的流动情况，判断有无水份，是否缺液。检查冷媒管固定位置有无松 动或震动情况。检查冷媒管道保温层，发现破损应及时修补。制冷管道 应畅通，发现堵塞及时排除。

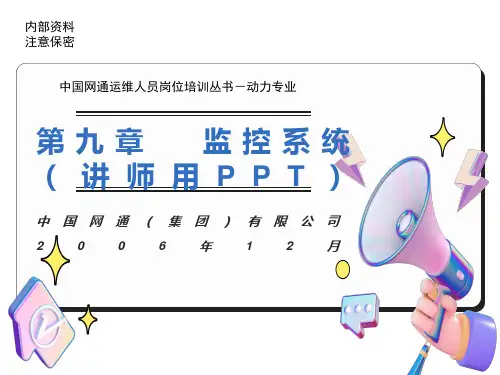

运维人员岗位培训电源理论监控系统
6.标准化、先进性：
监控系统发现监控对象故障应及时告警，从故障发生到有人值守监控中心接收到告警信息的时间间隔不大于10秒（拨号通信方式除外）； 各监控级应有多事件多点同时告警功能，告警准确度要求为100%。
7.故障告警：
第九章 监控系统
第二节 监控系统的结构
第四节 监控对象和内容
3.1.3 混合组网 局（站）内监控设备通常由前置机、通用采集器、蓄电池监测仪和智能电源设备等组成，这就需要根据监控模块（ SM ）的具体接口进行配置。通常的情况是，在一个 SU 内，使用 RS232 , RS485 / RS422 混合组网，参见图3.3。 图3.3 RS232 , RS485 / RS422 混合组网
第二节 监控系统的结构
01
02
03
04
监控单元一般完成一个物理位置相对独立的通信局（站）内所有的监控模块的管理工作，个别情况可兼管其他小局（站）的设备。
2.监控单元SU
监控中心为适应集中监控、集中维护和集中管理的要求而设置。通信局（站）集中监控管理系统的建设可相对独立，归属网管的一个组成部分。
第二节 监控系统的结构
通信服务器：负责数据的处理和中心与局（站）监控单元（SU ）的通信工作（包括采集信息、发送命令和接收告警等），将接收到的数据提供给监控主机显示用，并将需要存储的数据发送到数据库服务器中存储。
数据库服务器：主要负责各种监控历史数据的存储，供上层应用软件使用。
监控主机：供维护人员进行操作，用来进行告警显示、查询实时或历史数据、发送命令。同时还向用户提供各种系统管理功能。
大屏幕显示设备。
监控单元的结构 根据局站的重要程度和监控量的多少，监控单元常有以下三种结构： 带有前置机 图2.3 带有前置机的SU 结构图
监控系统发现监控对象故障应及时告警，从故障发生到有人值守监控中心接收到告警信息的时间间隔不大于10秒（拨号通信方式除外）； 各监控级应有多事件多点同时告警功能，告警准确度要求为100%。
7.故障告警：
第九章 监控系统
第二节 监控系统的结构
第四节 监控对象和内容
3.1.3 混合组网 局（站）内监控设备通常由前置机、通用采集器、蓄电池监测仪和智能电源设备等组成，这就需要根据监控模块（ SM ）的具体接口进行配置。通常的情况是，在一个 SU 内，使用 RS232 , RS485 / RS422 混合组网，参见图3.3。 图3.3 RS232 , RS485 / RS422 混合组网
第二节 监控系统的结构
01
02
03
04
监控单元一般完成一个物理位置相对独立的通信局（站）内所有的监控模块的管理工作，个别情况可兼管其他小局（站）的设备。
2.监控单元SU
监控中心为适应集中监控、集中维护和集中管理的要求而设置。通信局（站）集中监控管理系统的建设可相对独立，归属网管的一个组成部分。
第二节 监控系统的结构
通信服务器：负责数据的处理和中心与局（站）监控单元（SU ）的通信工作（包括采集信息、发送命令和接收告警等），将接收到的数据提供给监控主机显示用，并将需要存储的数据发送到数据库服务器中存储。
数据库服务器：主要负责各种监控历史数据的存储，供上层应用软件使用。
监控主机：供维护人员进行操作，用来进行告警显示、查询实时或历史数据、发送命令。同时还向用户提供各种系统管理功能。
大屏幕显示设备。
监控单元的结构 根据局站的重要程度和监控量的多少，监控单元常有以下三种结构： 带有前置机 图2.3 带有前置机的SU 结构图
运维人员岗位培训电源理论基础知识与通信系统组成精品文档
图1.14 欧姆定律
如果电阻两端的电压和电流的参考方向选取的相反，即电流从电压 的“-”极端流入，如图1.14（b）所示，电压和电流的值总是异号的， 这时欧姆定律应加一个负号，即写为
uRi
（1.11）
当电阻上的电压与电流取非关联参考方向时，如图1.10所示，根据欧姆定
律有
uRi
（1.12）
第一节 直流电路
在关联参考方向下，当R=ｕ/i是常数时，也称其为线性电阻，其伏安特性曲 线为通过原点的一条直线，如图1.11所示。
图1.9 电阻关联参考方向 图1.10 电阻非关联参考方向 图1.11 电阻元件伏安特性
由式（1.11）可得电阻元件的功率为
puiR2i
u2
0
R
由上式可知：电阻总是消耗能量的。
第一节 直流电路
7. 电感元件 电感元件是从实际电感线圈抽象出来的电路模型。当电感线圈通以
电流时，将产生磁通，在其内部及周围建立磁场，储存磁场能量。当忽 略导线电阻及线圈匝与匝之间的电容时，可将其抽象为只具有储存磁场 能量性质的电感元件。电感上的磁链与电流成正比，
UABVAVB
（1.6）
第一节 直流电路
V0=0
VA=VA-V0=UA0=1V
则
VB=VB-V0=UB0=-U0B=-1V
UAB=UA-UB=2V
在图1.6(b)中,以B点为参考点,即令
VB=0
则
VA=VA-VB=UAB=2V
UAB=VA-VB=2V
在图1.6(C)中,以A为参考点,即令
VA=0V
由此可见，在电路元件上U和I在关联参考方向的条件下，当P为正 值时，表明U、I的实际方向相同，该元件是负载性质消耗功率；当P为 负值时，表明U、I的实际方向相反，该元件是电源性质提供功率。如果 U、I取非关联参考方向，则情况相反。
运维人员培训材料电源操作直流操作 共152页
否（远程通信时有效） 依设备配置 依设备配置 依设备配置 无级限流
第一节 整流设备运行与维护操作 操作方法：
第一节 整流设备运行与维护操作
1）系统管理用户级：进入系统管理菜单，输入用户级密码即可进 入。按数字键1进入电池管理子菜单，数字键2进入控制菜单，数字键3 进入其它菜单，无系统配置菜单。
2）系统管理维护级：进入系统管理菜单，输入维护级密码即可进 入。按数字键1进入系统配置，数字键2进入电池管理，数字键3进入控 制菜单，数字键4进入其它菜单；
2 设置
用户级密码 直流参数
（6 位） 用户设置
维护级密码 （6 位）
直流参数 维护设置
设置完成 后复位
直流参数设置操作方法
第一节 整流设备运行与维护操作
（3）整流模块参数设置
整流模块参数设置分用户级和维护级设置，用户级设置参数在任一个 模块对象里设置后，其他模块自动默认该参数。
设置权限 用户级设置
第一节 整流设备运行与维护操作
（6） 远程通讯 当电源系统安装了后台或远程监控，即后台通过MODEM、RS232、RS422或
RS485与监控中心通信时，需要在监控模块里设置远程通信参数。 远程通信参数设置如下表：
设置权限 用户级设置
设置参数 本机地址
波特率（bps） 回叫次数
回叫间隔（min） 回叫号码
第一节 整流设备运行与维护操作
第一节 整流设备运行与维护操作
1.1整流设备维护的基本要求 1. 输入电压的变化范围应在设备允许工作电压变动范围之内。工 作电流不应超过额定值，各种ቤተ መጻሕፍቲ ባይዱ动、告警和保护功能均应正常。 2. 要保持布线整齐，各种开关、刀闸、熔断器、插接件、接线端 子等部位接触良好，无电蚀与过热。 3. 机壳应有良好的保护接地。 4. 备用电路板、备用模块应半年试验一次，保持性能良好。 5. 整流设备输出电压必须保证蓄电池要求的浮充电压和均充电压， 整流设备的容量必须满足负载电流和0.1C10A的蓄电池充电电流的 需要。
第一节 整流设备运行与维护操作 操作方法：
第一节 整流设备运行与维护操作
1）系统管理用户级：进入系统管理菜单，输入用户级密码即可进 入。按数字键1进入电池管理子菜单，数字键2进入控制菜单，数字键3 进入其它菜单，无系统配置菜单。
2）系统管理维护级：进入系统管理菜单，输入维护级密码即可进 入。按数字键1进入系统配置，数字键2进入电池管理，数字键3进入控 制菜单，数字键4进入其它菜单；
2 设置
用户级密码 直流参数
（6 位） 用户设置
维护级密码 （6 位）
直流参数 维护设置
设置完成 后复位
直流参数设置操作方法
第一节 整流设备运行与维护操作
（3）整流模块参数设置
整流模块参数设置分用户级和维护级设置，用户级设置参数在任一个 模块对象里设置后，其他模块自动默认该参数。
设置权限 用户级设置
第一节 整流设备运行与维护操作
（6） 远程通讯 当电源系统安装了后台或远程监控，即后台通过MODEM、RS232、RS422或
RS485与监控中心通信时，需要在监控模块里设置远程通信参数。 远程通信参数设置如下表：
设置权限 用户级设置
设置参数 本机地址
波特率（bps） 回叫次数
回叫间隔（min） 回叫号码
第一节 整流设备运行与维护操作
第一节 整流设备运行与维护操作
1.1整流设备维护的基本要求 1. 输入电压的变化范围应在设备允许工作电压变动范围之内。工 作电流不应超过额定值，各种ቤተ መጻሕፍቲ ባይዱ动、告警和保护功能均应正常。 2. 要保持布线整齐，各种开关、刀闸、熔断器、插接件、接线端 子等部位接触良好，无电蚀与过热。 3. 机壳应有良好的保护接地。 4. 备用电路板、备用模块应半年试验一次，保持性能良好。 5. 整流设备输出电压必须保证蓄电池要求的浮充电压和均充电压， 整流设备的容量必须满足负载电流和0.1C10A的蓄电池充电电流的 需要。

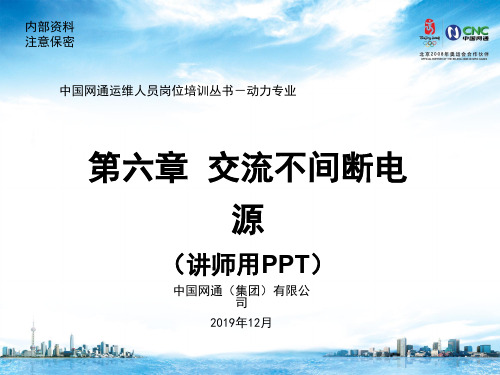

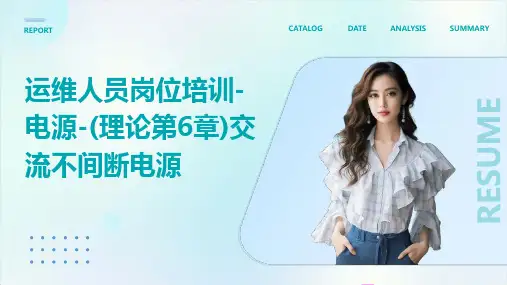

运维人员岗位培训-电源-(理论第6章)交流不间断电源
