3类室外 25对大对数线缆

25对大对数电缆概述大对数电缆是一种用于数据传输和通信的电缆，其特点是拥有多个对线，可以同时传输多路信号。

在各种工业和商业应用中，大对数电缆可以提供高质量的信号传输和抗干扰性能。

本文将介绍最常用的25对大对数电缆，包括其特点、应用领域以及安装维护等方面的知识。

1.25对大对数电缆的特点25对大对数电缆具有以下几个主要特点：1.1高质量信号传输：25对大对数电缆采用高品质的导体和绝缘材料，保证了稳定的信号传输质量。

其低损耗和低噪声设计使其能够传输高频信号，并输出清晰可靠的数据。

1.2多通道传输：在25对大对数电缆中，每对线都可以承载一个独立的信号通道，因此可以同时传输多个独立信号，提高了数据传输的效率和可靠性。

1.3抗干扰能力强：25对大对数电缆通过包裹绝缘层和屏蔽层的方式，有效地阻止了外界电磁干扰的影响，保证了信号传输的稳定性和准确性。

1.4耐用性强：25对大对数电缆采用优质的材料制造，具有较好的耐磨损性和机械强度，更能适应工业环境的恶劣条件。

2.25对大对数电缆的应用领域由于其多通道传输和抗干扰能力强的特点，25对大对数电缆在许多领域都得到广泛应用，以下是几个主要的应用领域：2.1工业自动化控制系统：在工业自动化控制系统中，需要大量的数据传输和通信。

25对大对数电缆可以同时传输多个传感器信号和控制信号，用于连接各个设备和控制器，实现工业过程的自动化调控。

2.2通信网络：25对大对数电缆在通信网络中扮演着重要的角色，用于传输电话信号、宽带网络信号和多媒体信号等。

其高质量的信号传输和抗干扰能力，使得通信传输更加稳定和可靠。

2.3医疗设备：在医疗设备中，需要传输各种生理信号和医疗数据。

25对大对数电缆可以同时传输多个传感器信号，用于连接各种医疗设备，如心电图仪、血压计等，提供精确可靠的医疗数据。

2.4音视频设备：25对大对数电缆还广泛应用于音视频设备中，如放映机、电视广播等。

它可以传输多个音频和视频信号，提供更丰富的娱乐体验。

三类大对数室外型数字通信电缆
产品名称：三类大对数室外型数字通信电缆
☑产品标准：YD/T 1019、YD/T 926、TIA/EIA-568C.2。

☑产品特性：通过第三方认证，性能完全满足和优于上述标准。

具有低的传输
延迟和误码率，以及较高的抗电磁干扰性；有10对、25对、50对、100对
多种规格，全色谱彩色编码绝缘体；外护套为高密度PE，能防止紫外线老
化，具有良好的环境性能；带卷轴包装。

☑产品用途：用于大楼室外综合布线主干网系统中语音信号或16Mbit/s低速
率数据信号的传递。

订购信息：
产品编号产品型号及规格产品说明
DTT-C3-12X3 CAT.3 室外型 X×2×0.5 X=10、25、50、100，室外型，305米/轴。

大对数线缆接法
国际布线标准色谱：
主色：白--红--黑--黄--紫
副色：蓝--橙--绿--棕--灰
主副色按顺序两两搭配既可，如白蓝白橙白绿白棕白灰红蓝。

以此类推
例：50对电话电缆色谱线序：
说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！
(注意：这25对用“白兰"标识线缠着)
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰
6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰
11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰
16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰
21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰
(用“白桔"标识线缠着)
26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰
31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰
36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰
41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰
46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰
全塑市话电缆缆芯采用全色谱线对。

其线对的绝缘色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为领示色，蓝、橙、绿、棕、灰(b线)五种颜色作为循环色循环而成。

缆心结构是将25个全色谱线对先绞合成10或25对基本单位，再将若干个基本单位(或子单位)绞合成50对或100对的超单位，然后由若干个超单位总绞合成缆心，构成大对数电缆。

大对数电缆接续采用的模块为25对，也是基于以上原则。

康宁LANscape®铜缆布线产品手册大对数铜缆........................................................................................................................................... 2铜缆系列................................................................................................................................................. 3铜缆跳线................................................................................................................................................ 12RJ45模块................................................................................................................................................ 21铜缆配线架........................................................................................................................................... 24信息面板系列 (26)目录康宁公司成立于1851 年，总部位于美国纽约州康宁市，是一家全球性多元化的高科技公司。

大对数电缆色谱线序表10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰、20对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。

25对大对数电缆标准参考-亚太线缆25对大对数电缆里有4种标识线，25对大对数电缆25对是用“白兰〞标识线缠着的！！25对大对数电缆25对是用“白桔〞标识线缠着的！25对大对数电缆25对是用“白绿〞标识线缠着的！25对大对数电缆25对是用“白棕〞标识线缠着的25对大对数电缆的分类：HYA25对大对数电缆：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套市内通信电缆HYAT25对大对数电缆：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套市内通信电缆HYAC 25对大对数电缆：铜芯实心聚烯烃绝缘自承式挡潮层聚乙烯护套市内通信电缆HYA53 25对大对数电缆：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢塑带铠装聚乙烯护套市内通信电缆HYAT53 25对大对数电缆：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢塑带铠装聚乙烯护套市内通信电缆HYA22 25对大对数电缆：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚氯乙烯护套市内通信电缆HYA23 25对大对数电缆：铜芯实心聚烯烃绝缘挡潮层聚乙烯护套钢带铠装聚乙烯护套市内通信电缆HYAT22 25对大对数电缆：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚氯乙烯护套市内通信电缆HYAT23 25对大对数电缆：铜芯实心聚烯烃绝缘填充式挡潮层聚乙烯护套钢带铠装聚乙烯护套市内通信电缆HYV 25对大对数电缆:铜芯实心聚烯烃绝缘聚氯乙烯护套市内通信电缆。

25对大对数电缆测量固有衰减、25对大对数电缆近端串音衰减、25对大对数电缆远端串音防卫度时，50对与以上电缆应至少抽取2个根本单位，50对以下电缆应全测。

25对大对数电缆近端串音衰减功率和与远端串音防卫度功率和的测试线对组合为：25对大对数电缆线序连续的一个25对大对数电缆对单位或两个相邻根本单位组成一个25对大对数电缆对单元的全部线对组合，25对大对数电缆对以下电缆为全部线对组合。

公司简介亚太线缆〔AsiaPacificCable〕是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆与漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

五类铜缆语音主干铜缆产品特性:1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：14.8Ω/100米（26AWG）6、线对直流不平衡电阻：≤4％7、绝缘电阻最小值（MΩ／km）：5000物理特性：1、传输带宽大于16MHZ2、24、25、26AWG线规3、整轴线长305米或500米五类大对数铜缆产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：9.38Ω/100米（24AWG）6、线对直流不平衡电阻：≤2％7、绝缘电阻最小值（MΩ／km）：5000物理特性：3、传输带宽大于100MHZ4、24AWG线规3、整轴线长：305米订货编码：。

一、项目概况二、建设原则本次要求采用智能化集成管理技术，即：互联网络技术、自动化控制技术、数字化技术，进行精心设计、，从而提高本智能化项目高新技术的含量，满足工厂生产、销售的要求。

本智能化应结合中国智能化建筑发展的实际情况，系统规划除满足国家智能建筑基本功能的标准，同时应具有适度超前的扩展性。

同时考虑到各单体在使用功能上的特点，各智能化应用系统上的配置和产品档次具有多样化和可分步实施的扩展性。

城南新区九年一贯制学校及附属幼儿园智能化系统建设原则应遵循以下几点：⏹立足信息化应用，对建筑智能化进行整体规划信息化是个庞大、系统的建设工程，特别针对本项目建筑面积大，单体建筑多，建筑功能各异。

为了保证信息化建设最后能够满足使用要求，故需要以信息化应用的高度，对各步骤进行整体考虑，特别是大量硬件设施集成的智能化，更需要站在信息化应用的高度进行统一规划。

⏹成熟性与先进性结合原则投标方案在设计过程中，需充分考虑采用技术的成熟性，对不够成熟的产品和技术将不予采用，这对于保证系统的可靠运行具有重要的意义。

即采用的技术和产品是经过多次实际考核的，采用后，安装调试完毕后，即能正常运行。

采用目前国际或国内广泛应用的主流技术和成熟的技术，以保证在相当一段时间内，系统不致被淘汰。

在保证成熟性和经济性的前提下，技术适当超前。

⏹标准化与开放性原则采用标准化、结构化、模块化设计。

系统平台与技术应能充分配合未来功能及项目扩充的需求，避免重复投资。

选用的技术设备应具有协同运行的能力。

无论是系统设备，还是系统软件，都应具有良好的开放性，并提供标准接口，便于系统将来的拓展或升级。

⏹按需建设原则必须认真做好需要分析，既不能为达到某一智能化等级而一味追大求全，也不能脱离标准指导出现不必要的失误。

⏹安全性与保密性原则管理系统具有对系统运行状态的监控、分析、优化、故障监测及在线排除、设备和部件的容错等功能，以提高系统自身和信息传递的安全性，系统应具有保密性，避免学校重要信息外泄。

管槽线缆容量对照表 Last updated on the afternoon of January 3, 2021管槽线缆容量对照表（含PVC线槽）PVC槽（型号） 20*10 24*14 39*19 59*22 99*2799*40五类线（根数） 2 4 9 16 32? 48PVC管（型号）ф16 ф20 ф25ф32 ф 40ф50五类线（根数） 2? 3? 6 9? 15? 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数） 7 15? 22 30? 60 120表1.铜缆外径统计表：单位：mm规格3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线外径表2.光缆外径统计表：单位：mm规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径表3.铁管容纳线缆根数统计表铁管规格 3类4对 5类4对G15 2 2G20 4 3G25 6 6G32 1110表4.架桥容纳线缆根数统计表线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25X25? 8 7 1? 0? 0 025X5017 15? 3? 1? 0? 275X25?27? 24? 53 1 350X50?36? 32? 7? 4 2 550X100? 74 6616 10? 5? 12100X100 150 134? 33 22 11 2575X150169 151 38? 25? 13 28100X200? 301 269 68 45 23? 52150X150? 339 303 7751 27? 58表5.线槽容纳线缆根数统计表线槽规格截面积3类4对5类4对 3类25对3类50对3类100对5类25对20×10? 200 224X14336 83? 1? 0? 0? 039×18702? 850×25? 12501715?3?10260×221320?1660×301800?2280×403200? 4080×504000?50100×606000?80100×100 10000?130120×607200?94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。

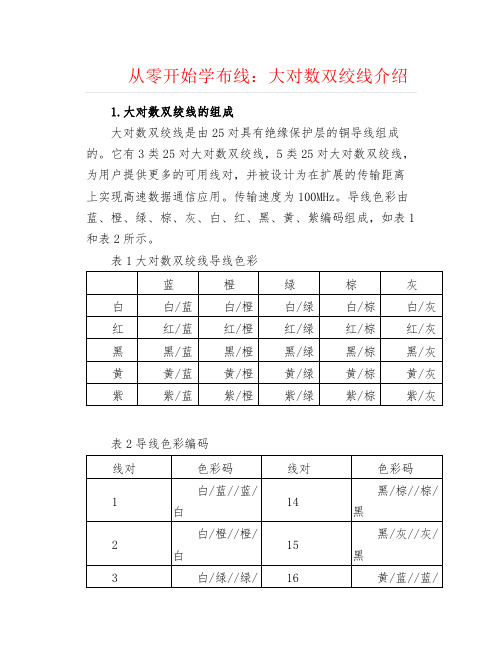

从零开始学布线：大对数双绞线介绍
1.大对数双绞线的组成
大对数双绞线是由25对具有绝缘保护层的铜导线组成的。

它有3类25对大对数双绞线，5类25对大对数双绞线，为用户提供更多的可用线对，并被设计为在扩展的传输距离上实现高速数据通信应用。

传输速度为100MHz。

导线色彩由蓝、橙、绿、棕、灰、白、红、黑、黄、紫编码组成，如表1和表2所示。

表1大对数双绞线导线色彩
表2导线色彩编码
2.大对数双绞线物理结构
大对数双绞线物理结构如图所示。

图大对数双绞线物理结构
3.5类25对24AWG非屏蔽大对数线
5类25对24AWG非屏蔽大对数线由25对线组成，为用户提供更多的可用线对，并被设计为在扩展的传输距离上实现高速数据通信应用。

电气特性如表3所示。

表35类25对24AWG非屏蔽大对数线电气待性
4.3类25对24AWG非屏蔽线
这类电缆适用于最高传输频率16MHz,一般为10MHz,它的导线色彩编码如表2所示。

5.大对数线品种
大对数线品种分为屏蔽大对数线和非屏蔽大对数线两种，如表4所示。

表4大对数双绞线品种
6.大对数线的技术特性
大对数线的技术特性如表5所示。

表5大对数线的技术特性。
