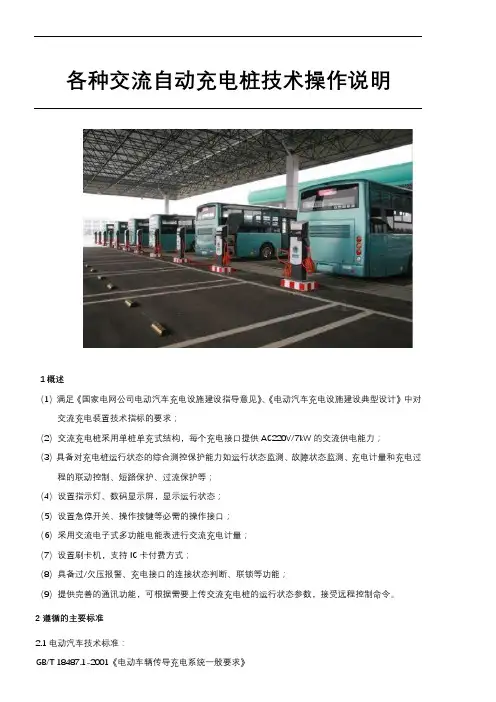

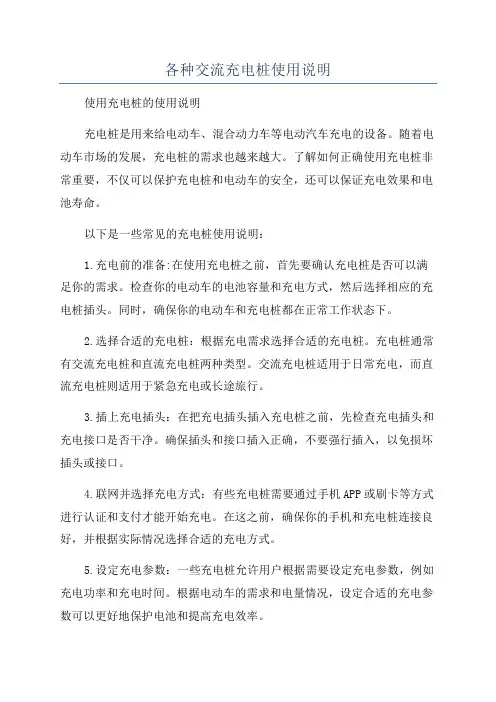

各种交流充电桩使用说明各种交流自动充电桩技术操作说明1概述（1）满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求；（2）交流充电桩采用单桩单充式结构，每个充电接口提供AC220V/7kW的交流供电能力；（3）具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等；GB 17625.2-2007《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-2000《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》2.2国家电网公司标准：Q/GDW 399-2009《电动汽车交流供电装置电气接口规范》Q/GDW 400-2009《电动汽车充放电计费装置技术规范》3主要功能简介3.1充电桩人机界面人机界面采用数码显示屏，显示信息丰富，界面友好。
3.2充电桩状态指示故障指示灯：设置1个红灯，是故障信号总的指示灯，指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸(短路、漏电)、刷卡机故障；运行状态指示灯：设置1个绿灯，绿灯闪烁指示在充电状态，绿灯常亮指示充电完成或空闲状态；指示灯采用LED灯的方式，设置在充电桩的正面；3.3充电桩保护功能具有漏电保护、短路保护、过流、过压、欠压保护等保护功能。
除短路和漏电保护外，其它保护功能通过充电控制器控制接触器实现，以实现自恢复；短路和漏电保护选用带漏电保护的微型断路器实现。
3.4计量计费功能3.4.1电度表配置采用国内先进的交流多功能电能表，此表具备计量精准，通讯方便等特点。
3.4.2刷卡方式刷卡式3.4.3充电方式按充电计费方式，共可分如下几种：1) 按电量充电2) 按时间长短充电3) 充满为止4) 按金额充按充电启动方式划分，有以下两种方式1) 即到即充2) 定时充电3.4.4充电计费过程1）.充电客户可在管理中心租用充值卡，在卡内预存充电金额。
（可考虑收取充值卡押金）2）.充电前将卡插入充电桩读卡器，充电桩读取卡信息，进入操作界面，进入操作界面后，提示用户接上充电接头，充电桩读取卡内余额，作为充电参考，设置好参数后，卡被锁定，充电接口机械锁定。
3）.开始充电，充电桩将提示将卡取走，充电桩进入充电状态，禁止任何操作，只有再次插入启动该次充电的卡才能进行操作。
4）.用户将卡插入充电桩读卡器，此时，可以查询充电状态，或者手动结束充电，充电桩将费用从卡内扣除，解除对该卡的锁定，解除对充电接口的机械锁定。
5）.充电结束后，客户可将充值卡在就近营业网点办理退费手续，退还卡内余额及充值卡押金。
3.4.5结算系统包括结算系统、结算设备、售卡/充值系统等。
3.5通讯功能通过RS485与计量计费系统通讯，提供充电信息以及充电桩的工作状态。
3.6急停按钮具备急停按钮，以便在紧急情况时能够强行终止充电。
急停按钮外部加防护罩，只有破坏防护罩才能按下急停按钮，防止误操作和人为破坏。
4主要技术参数4.1电源要求：采用单相 220V；允许电压波动范围为 220V±10%；频率：50 Hz ±1Hz。
4.2IP 防护等级交流充电桩应遵守IP32（在室内）或 IP54（在室外），室外环境应用时应设置必要的遮雨设施。
三防(防潮湿，防霉变，防盐雾)保护：交流充电桩内印刷线路板、接插件等电路应进行防潮湿、防霉变、防盐雾处理，保证充电机能在室外潮湿、含盐雾的环境下正常运行。
防锈(防氧化)保护：交流充电桩铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施，非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。
平均故障间隔时间（MTBF）：MTBF 应不小于 30000 h。
4.3交流充电桩接口/连接器要求及技术指标4.3.1接口要求：充电接口按照国标GBT20234.1-2011执行设计符合以下标准：车辆连接器具有 7 个功率或信号触头，包括：（1）动力线 L 线：交流供电装置 L 线。
（2）备用 1。
（3）备用 2。
(才茂通信、无线视频通信、工业级路由器、工业数传DTU)，厦门才茂通信，无线视频通信领跑者，欢迎您加Q:3299 6248 27，具有集中4G无线视频监控、无线实时视频、录像存储、录像管理、具备路由功能自由组网、座机0592-379 9871历史轨迹查询、音视频输入输出、语音对讲、广播功能、工业数传DTU实时传输各种温湿度数据、报警功能、视频加密、北斗定位、可根据项目需求定制某些特定功能，譬如对前置监控摄像头定时断电）（4）动力线 N 线：交流供电装置 N 线。
（5）保护地线：使电动汽车车身通过交流充电桩可靠接地。
（6）充电控制导引线+：实现交流充电桩控制导引电路功能的连接线。
（7）充电控制导引线-：实现交流充电桩控制导引电路功能的连接线。
接线的电气额定值如下：触头序号单项交流功能1 220V，最大32A（a）L 线2 34 220V，最大32A（a）N 线5 故障（用）规定值保护性接地6 30V 2A 充电控制导引线+7 30V 2A 充电控制导引线-（a）电流额定值可根据交流充电桩输出在以下额定值中选取：额定电流以优选值（A）:16，32。
4.3.2车辆连接器具备功能：1交流充电桩采用单一插头的车辆连接器与单个电动汽车车辆插孔连接。
连接顺序：连接时应首先连接接地线，最后连接控制导引电路；在脱开的过程中，控制导引电路应该首先断开，最后断开接地。
车辆连接器应有锁紧装置用于防止车辆连接器与电动汽车连接时意外断开。
4车辆连接器应具备防误操作功能。
4.3.3车辆连接器技术指标：环境条件工作环境温度：-40℃～+70℃；相对湿度：5％～95％；海拔高度：≤1000m；特殊地区使用时，根据当地环境条件在订货时指定。
防触电保护应保证操作人员在正常使用时不会触及到车辆连接器的带电部件。
应保证车辆连接器触头的任意导电部分不能接触到电动汽车车辆插孔的外壳，保证电动汽车辆插孔的任意导电部分不能接触到车辆连接器的外壳。
车辆连接器寿命空载时操作 10000 次。
5 充电桩充电步骤及流程：5.1将充电枪与电动汽车相连，刷卡刷卡后，充电装显示如下界面：电 源充 电故 障预 约 充 电充 满 为 止设 定 金 额设 定 电 量设 定 时 间电 量金 额P8888888 88面板上的“电源”指示灯常亮，“充电”、“故障”指示灯熄灭。
电量显示为（IC卡号）金额显示为（卡内金额）。
5.2选择以下充电方式进行充电：5.2.1预约充电。
通过上翻下翻键选择不同的充电模式，选择预约充电，指示灯在预约充电上亮起。
输入预约时间参数，输入完成后按“确认”，则设置“预约充电”完成，刷卡启动充电。
5.2.2充满为止。
通过上翻下翻键选择不同的充电模式，选择充满为止，指示灯在充满为止上亮起。
刷卡启动充电。
5.2.3按金额充。
通过上翻下翻键选择不同的充电模式，选择按金额充，指示灯在按金额充上亮起。
输入充电金额，输入完成后按“确认”，则设置“按金额充”完成，刷卡启动充电。
5.2.4按电量充。
通过上翻下翻键选择不同的充电模式，选择按电量充，指示灯在按电量充上亮起。
输入充电电量，输入完成后按“确认”，则设置“按电量充”完成，刷卡启动充电。
5.2.5按时间充。
通过上翻下翻键选择不同的充电模式，选择按时间充，指示灯在按时间充上亮起。
输入充电时间，输入完成后按“确认”，则设置“按时间充”完成，刷卡启动充电。
5.3充电页面。
充电电缆连接正常，并进行参数设置后，用户刷卡即可合上接触器启动充电。
刷卡后，面板上的充电指示灯亮，表明正在充电过程。
IC 卡移开后，数码管第一行显示当前充电电量，第二行显示当前已充金额。
5.5操作示意图如下 插好充电电缆刷卡刷卡启动自动停止刷卡结算拔下充电电缆刷卡结算预约充电充满为止按金额充按电量充按时间充5.4结算页面。
充电完成后，用户刷卡结算。
用户希望提前结束充电时，都可以刷卡启动的IC卡停止充电并结算。
（若当前IC卡不是原启动充电IC卡，此卡也没结算，则此卡结算。
若此卡结算过，则无法进行结算）。
刷卡成功后，充电灯熄灭，表明充电结束可以拔出充电电缆。
充电电缆拔出后，界面回复“初始界面”。
