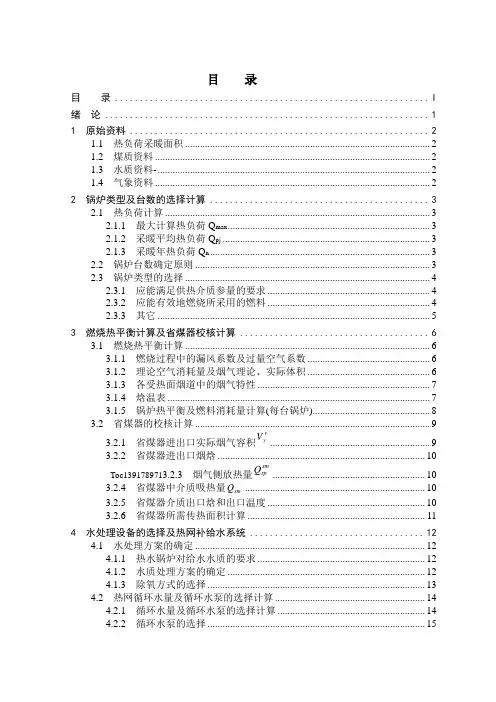

目 录目 录 (I)绪 论 (1)1 原始资料 (2)1.1 热负荷采暖面积 (2)1.2 煤质资料 (2)1.3 水质资料- (2)1.4 气象资料 (2)2 锅炉类型及台数的选择计算 (3)2.1 热负荷计算 (3)2.1.1 最大计算热负荷Q max (3)2.1.2 采暖平均热负荷Q pj (3)2.1.3 采暖年热负荷Q n (3)2.2 锅炉台数确定原则 (3)2.3 锅炉类型的选择 (4)2.3.1 应能满足供热介质参量的要求 (4)2.3.2 应能有效地燃烧所采用的燃料 (4)2.3.3 其它 (5)3 燃烧热平衡计算及省煤器校核计算 (6)3.1 燃烧热平衡计算 (6)3.1.1 燃烧过程中的漏风系数及过量空气系数 (6)3.1.2 理论空气消耗量及烟气理论、实际体积 (6)3.1.3 各受热面烟道中的烟气特性 (7)3.1.4 焓温表 (7)3.1.5 锅炉热平衡及燃料消耗量计算(每台锅炉) (8)3.2 省煤器的校核计算 (9)3.2.1 省煤器进出口实际烟气容积y V (9)3.2.2 省煤器进出口烟焓 (10)_Toc1391789713.2.3 烟气侧放热量sm rp Q (10)3.2.4 省煤器中介质吸热量sm Q (10)3.2.5 省煤器介质出口焓和出口温度 (10)3.2.6 省煤器所需传热面积计算 (11)4 水处理设备的选择及热网补给水系统 (12)4.1 水处理方案的确定 (12)4.1.1 热水锅炉对给水水质的要求 (12)4.1.2 水质处理方案的确定 (12)4.1.3 除氧方式的选择 (13)4.2 热网循环水量及循环水泵的选择计算 (14)4.2.1 循环水量及循环水泵的选择计算 (14)4.2.2 循环水泵的选择 (15)4.3 热网补给水量及补给水泵的选择 (15)4.3.1 热网补给水量的确定 (15)4.3.2 补水泵的选择计算 (16)4.4 固定床逆流钠离子交换器计算 (17)4.4.1 钠离子交换器计算 (17)4.4.2 软化水箱体积计算 (18)4.5 再生液制备系统及计算 (18)4.5.1 系统及设备 (18)4.5.2 盐液制备设备的计算和盐液泵的选择 (19)4.6 管道、附件及阀门的选择计算 (20)4.6.1 供回水系统主要管道管径的选择计算 (20)4.6.2 分集水器的分类及型号选择 (21)4.6.3 除污器 (21)4.6.4 主要阀门的选择 (21)4.6.5 设计中应注意的问题 (21)5 送引风系统的设备选择计算 (23)5.1 风烟道设计要点 (23)5.2 送风系统的设计 (23)5.2.1 送风量的设计计算 (23)5.2.2 风道断面的确定 (24)5.3 引风系统设计 (27)5.3.1 排烟量设计计算 (27)5.3.3 烟道阻力计算 (29)5.4 烟囱的计算 (34)5.4.1 烟囱的出口直径（内径） (34)5.4.2 烟囱底部直径（内径） (34)5.4.3 烟囱阻力计算 (34)5.4.4 烟囱引力计算 (35)6 除尘设备的选择 (36)6.1 烟气量计算 (36)6.2 烟气分散度 (36)6.3 烟气含尘浓度 (36)6.4 除尘器型号的选择 (36)7 运煤除渣系统的设计及设备计算 (37)7.1 运煤系统的设计计算 (37)7．1.1 锅炉房最大小时耗煤量 (37)7.1.2 锅炉房最冷月昼夜平均耗煤量B (37)7.1.3 锅炉房最冷月耗煤量 (37)7.1.4 锅炉房年耗热量 (37)7.2 运煤系统的选择 (37)7.2.1 锅炉房运煤方式的选择 (37)7.2.2 埋刮板输送机 (38)7.2.3 炉前储煤斗体积 (38)7.2.4 煤场面积的计算 (39)7.2.5、运煤系统附属设备的选择 (39)7.3 除渣系统的设计计算 (40)7.3.1 灰渣总量计算 (41)7.3.2灰渣场面积 (41)7.3.3 灰渣斗体积计算 (41)8 热工测量与自动控制 (42)8.1 热工仪表 (42)8.2 热工控制 (43)9 锅炉房的工艺布置说明 (44)9.1 锅炉房建筑 (44)9.1.1 锅炉房建筑的组成 (44)9.1.2 锅炉房建筑的布置形式 (44)9.2 锅炉房设备布置 (44)10 技术经济分析 (45)结论 (46)参考文献 (47)致谢 (48)附录-1 人员编制表 (49)附录-2 锅炉房主要设备表 (50)附录-3 锅炉房预算细表 (51)绪论对于一个采暖系统来说，锅炉是核心中的核心。
我所进行的《锅炉课程设计》使用的煤种为1号煤，额定蒸发量为190吨每小时，给水温度为215摄氏度。
在这次课程设计中，我的基本思路如下：1煤种的基本计算2基本数据的计算，也就是先计算出后面运算所需要查找的数据3按汽水系统的顺序依次对各个部分进行计算4数据的校核与修正下面我简单的介绍下我的运算的基本过程：由已知的煤种成分进行成分校核，发热量校核，煤种判别。
其次进行燃烧产物和锅炉的热平衡计算，这部分包括理论空气量和理论烟气容积，空气平衡表，烟气特性表，烟气焓温表，热平衡计算。
因为这几个表的数值在后面的计算中会用到，所以必须仔细的计算，尽量的减小误差，避免差错。
一旦一个数值有偏差，后面的每一个部分都会有偏差，并且会越来越大。
然后按照汽水系统的顺序，对各部分的数据进行依次的计算。
按照汽水系统，顺序为：炉膛热力计算，屏式过热器，凝渣管，高温过热器热段，高温过热器冷段，低温过热器，转向烟室，高温省煤器，高温空气预热器，低温省煤器，低温空气预热器。
蒸汽流程为：汽包→顶棚管→低温对流过热器→经过一次喷水减温→屏式过热器→高温对流过热器冷段→经过二次喷水减温→高温过热器热段→汽轮机。
烟气流程为：炉膛→屏式过热器→高温对流过热器→低温对流过热器→高温省煤器→高温空气预热器→低温省煤器→低温空气预热器。
在这一部分的运算中，需要用到前面所计算出的数据，也需要用到《锅炉原理》，《结构计算书》等等书籍中的数据公式，在使用的时候注意所用公式符合条件，代入数据时要代正确，小心计算。
这一部分的计算有比较强的系统性，后面部分进口的数据常常是前面部分出口的数据，所以计算时要小心翼翼。
接着进行数据的校核与修正。
这部分包括尾部受热面热力校核，热力计算数据修正，热平衡计算误差校核。
这部分主要是检验前面的运算是否在误差范围内，如果不在误差范围内，就需要去重新计算。
分析误差为什么不在误差范围内。
最后进行热力计算汇总，将之前所计算出来的数据直接填入或稍加运算后填入《热力计算汇总表》。
一．炉膛部分⑴为什麽在计算炉膛时要预先设一个炉膛出口烟温。
因为这是一个隐函数求解，必须先设一个数值，然后用迭代法求解，所以要设一个炉膛出口烟气温度。
⑵本锅炉是何制粉系统，计算中有何体现。
本锅炉是钢球磨煤机中间储仓式制粉系统，从灰粒子有效直径的选择数据可以看出来是钢球磨煤机，又由于是50MW的小机组，一般钢球磨煤机都是中间储仓式。
⑶在整个热力计算中是如何考虑各项损失的。
在热平衡计算中，假设排烟温度，加上排烟处的过量空气系数计算出排烟损失，等计算完下级空气预热器后校正假设的排烟温度；假设化学未完全燃烧损失和机械未完全燃烧损失，或采用实测数据；在计算计算燃料量时用上，不进行校验；根据锅炉容量在标准上的曲线上查出q5，代入公式中计算出保热系数，在各个受热面烟气侧热平衡计算时用保热系数，也不进行校验；根据经验选择q6，一般这个数据为0,或用公式计算，也不进行校验。
在具体的计算中，在炉膛计算时，计算炉膛有效放热量时又考虑了q3、q4、q6。
⑷炉膛黑度与什麽因素有关。
炉膛黑度与火焰黑度、有效辐射层厚度、热有效系数有关。
⑸炉膛烟气中具有辐射能力的成分是那些，从大到小顺序排列。
炉膛烟气中具有辐射能力的成分是灰粒子、碳黑粒子和三原子气体。
排列如上。
⑹为什麽不用煤粉的成分，而用原来煤的应用基成分进行炉膛计算。
因为炉膛的热力计算包括制粉系统。
⑺△X的物理意义是什麽，本锅炉是如何取的数值。
△X的物理意义是火焰中心相对高度比燃烧器中心在炉膛内相对高度的比值。
所谓相对高度就是这个高度与炉膛高度的比值。
本锅炉取0。
⑻在计算中如何处理不敷设受热面的壁面的。
在计算炉膛壁面面积的时候算数；在计算平均热有效系数的时候为0。
⑼炉膛高度是如何测量的。
炉膛高度有两个：第一个是从冷灰斗的二等分平面到炉膛出口烟窗中心的距离，用于计算火焰中心相对高度；另一个是从冷灰斗的二等分平面到顶棚，用来计算顶棚的受热不均系数。
⑽折焰角的作用是什麽。
作用是加大火焰的充满度。
工作小结（锅炉技师论文答辩）我叫XXX，XXXX年XX月出生，XXXX年XX月进入XXXX锅炉房工作至今。
虽然进入锅炉行业时间不长，但我很快喜欢上了热力司炉工这个职业。
为尽快适应工作需要，我认真学习和钻研锅炉知识，虚心向他人请教，在班组师傅们的指导和帮助下，从学习如何安全正确操作锅炉开始、现能熟练运用锅炉各项数据、结合医院用汽需要合理调节锅炉运行，并掌握锅炉水质处理、日常维护保养与检修技能等。
先后参与排除锅炉故障十余起，(包括给水泵检修、部分水管维修更换、燃烧器排故、电眼检测、更换水位表、锅炉高低水位紧急情况处理、程控装置检测判断等)。
经单位推荐，我于XXXX年XX月参加了锅炉操作工上岗培训，XXXX年XX月参XXXX技能竞赛，XXXX年XXX月参加特种设备管理人员培训，XX月参加了XXXX技能竞赛，均以优异成绩获得相关职业技能等级证书。
通过培训学习，使我认识到锅炉运行安全是前提，节能、环保是目的。
我认为在锅炉房管理中最重要的是要做到安全生产。
锅炉是一种直接受火且承受压力具有爆炸危险的特种设备。
由于其工作工况条件复杂，又是医疗一线正常开展工作的重要保障条件之一，因此它的安全运行尤为重要。
结合我们锅炉房工作特点，我们做了如下工作：一、加强司炉人员的安全教育、培训和节能绩效考核人员素质高低及责任心好坏对保证锅炉安全运行至关重要。
司炉工、水质检验员及相关人员，由于长期面对重复繁杂的工作，容易产生麻痹大意的思想。
因此，我们定期对司炉人员进行安全教育，增强人员责任心和忧患意识。
教育的主要内容为中华人民共和国安全生产法、特种设备安全监察条例、特种设备作业人员监督管理办法、特种设备作业人员考核规则、蒸汽锅炉安全技术监察规程、锅炉定期检验规则、锅炉压力容器使用登记管理办法、国务院关于特大安全事故行政责任追究的规定、锅炉压力容器压力管道特种设备事故处理规定等各种相关法律法规、规章制度中，与锅炉和压力容器、管道有关的规定。

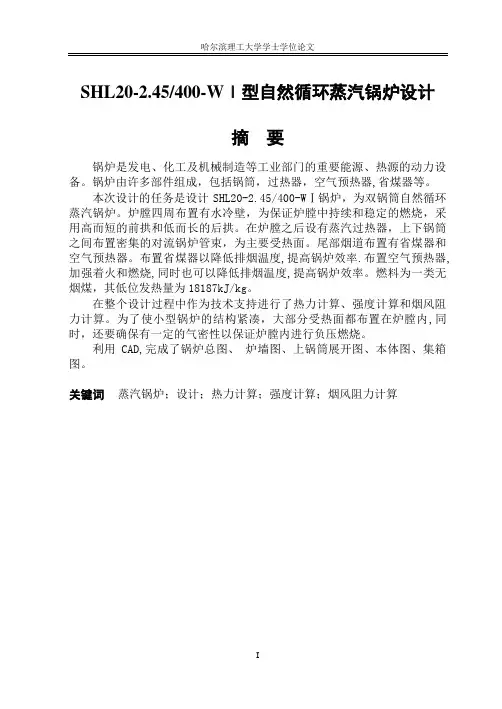

SHL20-2.45/400-WⅠ型自然循环蒸汽锅炉设计摘要锅炉是发电、化工及机械制造等工业部门的重要能源、热源的动力设备。
锅炉由许多部件组成，包括锅筒，过热器，空气预热器,省煤器等。
本次设计的任务是设计SHL20-2.45/400-WⅠ锅炉，为双锅筒自然循环蒸汽锅炉。
炉膛四周布置有水冷壁，为保证炉膛中持续和稳定的燃烧，采用高而短的前拱和低而长的后拱。
在炉膛之后设有蒸汽过热器，上下锅筒之间布置密集的对流锅炉管束，为主要受热面。
尾部烟道布置有省煤器和空气预热器。
布置省煤器以降低排烟温度,提高锅炉效率.布置空气预热器,加强着火和燃烧,同时也可以降低排烟温度,提高锅炉效率。
燃料为一类无烟煤，其低位发热量为18187kJ/kg。
在整个设计过程中作为技术支持进行了热力计算、强度计算和烟风阻力计算。
为了使小型锅炉的结构紧凑，大部分受热面都布置在炉膛内,同时，还要确保有一定的气密性以保证炉膛内进行负压燃烧。
利用CAD,完成了锅炉总图、炉墙图、上锅筒展开图、本体图、集箱图。
关键词蒸汽锅炉；设计；热力计算；强度计算；烟风阻力计算Design for the netural circulation steam boiler SHW20-2.45/400-WⅠAbstractThe demand on Security and economy on energy of industry production have become important topic attended by society with development of native economy. The boiler is made up of many department, include drum , superheater，air-preheater, economizer and so on.The theme of this document is to design a stream boiler, whose type is SHW20-2.45/400-WⅠ，The boiler is double-drum natural circulation steam boiler. around the furnace are water walls, To ensure the good and continuous ignition in the furnace, I take a high and short front arch, shile the back arch is low and long. Behind the furnace is the steam superheater. There are dense tube nest between the two drums,which compose the main heat-delivery surface. In the back stake flue, I set the economizer and air-preheater. Set the economizer to decline the tenperatuer of the stack gas and improve the efficiency in the furnace and set the air-preheater to strengthen ignition and firing, meantime to decline the temperature of the stack gas and improve the efficiency in the furnace. The design fuel is the number one anthracite, whose lower radiation value is 18187kJ/kg.Throughout the design process as a technical support for the thermodynamic calculation, strength calculation and the smoke wind resistance calculation. To enable small boiler compact structure, most of the heating surface are installed in the hearth, meanwhile, we should also ensure that there is some hermetic to ensure that within the vacuum chamber combustion.Using CAD, completed a total map boiler, furnace wall map, the map on the drum started, noumenon map, gather box map.Keywords steam boiler; design; thermodynamic energy calculation；intensity calculation；the smoke and breeze resistancecalculation目录摘要 (Ⅰ)Abstract (Ⅱ)第1章绪论 (1)第2章锅炉结构简介 (3)第3章论证方案 (4)3.1 锅炉的总体布置 (4)3.2 炉膛设计 (4)3.3 凝渣管设计 (4)3.4 过热器的设计 (4)3.5 锅炉管束的设计 (5)3.6 省煤器的设计 (5)3.7 旁通烟道的设计 (5)3.8 空气预热器的设计 (5)3.9 安全仪表和阀门种类及数量 (5)3.10 锅炉支撑吊挂及钢架、平台、护栏、扶梯 (6)3.11 炉墙的种类、构成和尺寸 (6)3.12 本章小结 (6)第4章热力计算 (7)4.1 锅炉规范、辅助计算及热平衡计算 (7)4.2 炉膛计算 (12)4.2.1 结构计算 (12)4.2.2 炉膛辐射受热面 (13)4.2.3 炉膛热力计算 (14)4.3 凝渣管计算 (16)4.3.1 凝渣管结构计算 (16)4.3.2 凝渣管热力计算 (18)4.4 过热器计算 (20)4.4.1 过热器结构计算 (20)4.4.2 过热器热力计算 (20)4.5 管束计算 (23)4.5.1 管束结构计算 (23)4.5.2 锅炉管束热力计算 (25)4.6 省煤器计算 (27)4.6.1 省煤器结构计算 (27)4.6.2 省煤器热力计算 (27)4.7 空气预热器计算 (28)4.7.1 空气预热器结构计算 (28)4.7.2 空气预热器热力计算 (29)4.8 热力计算汇总 (31)4.9 本章小结 (32)第5章强度计算 (33)5.1 锅筒基本尺寸与强度计算步骤 (33)5.2 孔的加强计算 (33)5.3 上锅筒孔桥减弱系数计算 (34)5.4 上锅筒封头强度计算 (37)5.5 下锅筒强度设计 (39)5.6 下锅筒凸形封头强度校核计算 (41)5.7 前后墙集箱强度计算 (42)5.8 侧墙集箱强度计算 (43)5.9 本章小结 (44)第6章烟风阻力计算及送、引风机的选择 (45)6.1 锅炉烟风阻力计算主要数据 (45)6.2 凝渣管烟气侧流阻计算 (45)6.3 过热器烟气侧流阻计算 (46)6.4 管束烟气侧流阻计算 (46)6.5 省煤器烟气侧流阻计算 (47)6.6 空气预热器烟气侧流阻计算 (48)6.7 除尘器的流动阻力 (49)6.8 烟气侧总流阻计算 (49)6.9 烟气侧自身通风力计算 (49)6.10 烟气侧总流阻计算 (50)6.11 空气预热器空气侧流阻计算 (50)6.12 引风机的选取计算 (51)6.13 送风机的选取计算 (52)6.14 本章小结 (52)结论 (53)致谢 (54)参考文献 (55)附录A (56)附录B (62)第1章绪论锅炉是利用燃料等能源的热能或工业生产中的余热，将工质加热到一定温度和潜力的换热设备，也称为蒸汽发生器。
锅炉原理课程设计答辩尊敬的评委老师们，大家好！我是XX，今天非常荣幸能为大家分享我的锅炉原理课程设计成果。
本次课程设计，我选取了锅炉原理及其应用为研究方向，旨在通过学习与实践，深入理解锅炉的工作原理，掌握其在实际应用中的基本操作与维护知识。
我简要介绍了锅炉的分类和基本构造。
锅炉按用途分为工业锅炉和民用锅炉，按循环方式分为自然循环锅炉和强制循环锅炉，按水循环方式分为高压锅炉和低压锅炉。
我还详细介绍了锅炉的基本构造，包括炉膛、汽包、各种管道和阀门等。
这些知识的掌握对于理解锅炉原理和运行起到了重要的启发作用。
接下来，我详细讲解了锅炉的工作原理。
我通过图文并茂地展示了锅炉内部的工作流程，包括燃料的燃烧、水的循环、产生蒸汽等。
在此基础上，我对锅炉的热效率进行了计算与分析，并提出了一些提高燃烧效率的改进措施。
通过理论计算和实例演示，我让大家更加直观地感受到了这些改进措施对于提高锅炉效率的重要作用。
为了进一步加深对锅炉原理的理解，我进行了一系列实验项目。
我设计了锅炉的装置与参数调节实验。
通过调整不同的参数，如水位、供气量等，观察和分析其对锅炉性能的影响，加深对锅炉原理的理解。
我设计了锅炉的节能环保实验，通过改变燃料种类和供气方式等措施，观察和比较锅炉的热效率和废气排放情况。
我进行了一些事故处理实验，如炉膛爆炸和水位突变等。
通过实验教学，我让大家了解了锅炉在实际运行中可能遇到的问题和处理方法。
在课程设计过程中，我注重理论与实践相结合，旨在培养学生动手能力和问题解决能力。
我通过设计锅炉的装置和参数调节实验，促使学生对锅炉工作原理进行深入理解；通过设计节能环保实验，引导学生从实践角度思考如何提高锅炉效率；通过事故处理实验，培养学生处理危险情况的能力。
我还加强了与同学们之间的交流与互动，鼓励他们在实验过程中发表意见和提出疑问。
综上所述，我的锅炉原理课程设计以理论教学和实践教学相结合为核心思想，旨在深入理解锅炉的工作原理和应用，培养学生的动手能力和问题解决能力。
锅炉定义锅炉，是指利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并通过对外输出介质的形式提供热能的设备，其范围规定为设计正常水位容积大于或者等于30L，且额定蒸汽压力大于或者等于0.1MPa（表压）的承压蒸汽锅炉；出口水压大于或者等于0.1MPa （表压），且额定功率大于或者等于0.1MW的承压热水锅炉；额定功率大于或者等于0.1MW 的有机热载体锅炉。
特种设备发生事故后，事故单位应当进行什么措施？答：特种设备发生事故后，事故发生单位应当按照应急预案采取措施，组织抢救，防止事故扩大，减少人员伤亡和财产损失，保护事故现场和有关证据，并及时向事故发生地县级以上人民政府负责特种设备安全监督管理的部门和有关部门报告。
特种设备监督举报电话：12365简述《特种设备安全法》中规定的特种设备安全管理的七个环节？答：生产、经营、使用、检验、监督管理、事故应急救援与调查处理、法律责任。
特种设备事故分类？答：根据《特种设备安全检查条例》第六十一条有下列情形之一的，为特别重大事故：(1)特种设备事故造成30人以上死亡，或者100人以上重伤（包括急性中毒），或者1亿元以上直接经济损失的；(2)600兆瓦以上锅炉爆炸的：(3)压力容器、压力管道有毒介质泄露，造成15万人以上转移的；(4)客运索道、大型游乐设施高空滞留100人以上并且时间在48小时以上的。
第六十二条有下列情形之一的，为重大事故：（1）特种设备事故造成10人以上30人以下死亡，或者50人以上100人以下重伤，或者5000万元以上1亿元以下直接经济损失的。
（2）600兆瓦以上锅炉因安全保障中断运行24小时以上的。
（3）压力容器、压力管道有毒介质泄露，造成5万人以上15万人以下转移的（4）客运索道、大型游乐设施高空滞留100人以上并且时间在48小时以下的第六十三条有以下情形之一的，为较大事故：（1）特种设备事故造成3人以上10人以下死亡，或者10人以上30人以下重伤的，或者造成1000万元以上5000万元以下直接经济损失的（2）锅炉，压力容器，压力管道爆炸的；（3）压力容器，压力管道有毒介质泄露，造成1万人以上5万人以下的（4）起重机械整体倾覆的；（5）客运索道、大型游乐设施高空滞留人员时间在12小时以上的第六十四条有下列情形之一的为一般事故：（1）特种设备事故造成3人以下死亡，或者10人以下重伤，或造成1000万元以下直接经济损失的（2）压力容器、压力管道有毒介质泄露，造成500人以上1万人以下转移的（3）电梯桥厢滞留人员2小时以上的（4）起重机械主要受力结构折断或者起升机构坠落的（5）客运索道高空滞留人员3.5小时以上12小时以下的（6）大型游乐设施高空滞留人员1小时以上12小时以下的。
锅炉课程设计答辩题1．指出锅炉校核热力计算与设计热力计算之异同点。
2．写出锅炉炉膛热力计算式，并指出其中各项的意义。
试简单表述炉膛热力计算的步骤。
3．何为炉膛黑度，炉膛黑度应如何计算，计算分哪些步骤。
4．写出锅炉对流受热面的热力计算的基本方程式，并指出其中各项的意义。
试简单表述对流受热面的热力计算的基本步骤。
5．锅炉热力计算各受热面的允许计算误差是如何规定的。
6．试简述锅炉炉膛结构计算的基本内容，各项是如何计算的，为什么需如此计算。
7．试简述你所设计的锅炉系统的汽水流程，相关设备的结构尺寸和结构特征。
8．锅炉系统采用烟气再循环的目地何在，你所校核的锅炉是否采用了烟气再循环，当采用烟气再循环时，在计算中应如何对相关数据进行处理。
9．热平衡计算中，保温系数你是如何获取的，锅炉燃料消耗量和计算燃料消耗量应如何计算，你所计算出的值是多少。
10．何为角系数，水冷壁的角系数为多少，炉顶过热器呢，为什么。
11．何为过量空气系数，在你的计算中各段受热面的过量空气系数是如何确定的，当有烟气再循环时，又该如何确定。
12．简述屏式过热器的热力校核计算步骤与过程。
13．试简述如何计算屏式过热器传热系数，并简单说明计算过程与步骤。
14．锅炉炉膛出口烟温你是如何估算的，你是从哪几个方面进行考虑的，为什么。
15．怎样计算烟气和工质间的平均传热温差。
16．试结合你所绘制的锅炉本体结构图，指出相关锅炉本体的重要设备位置和结构特征、结构尺寸。
17．试说明你所进行的热力校核计算的锅炉的基本工质参数值，燃料基本数据，并说明其数值变化对锅炉工作的影响。
18．何为焓，何为烟气焓，在你的锅炉校核计算中烟气焓是如何计算的，为什么这样计算。
19．目前火电厂一般锅炉效率为多少，你计算的数值是多少，锅炉实际燃料消耗量呢，由之你能计算出锅炉标煤耗吗。
20．你是如何计算烟气对管壁的放热系数，它的数值受哪些因素的影响，试简述计算步骤。
毕业设计（论文）开题报告题目：SHL29-1.25/130/70-AII锅炉设计院（系）能源科学与工程学院专业热能与动力工程学生X X X学号 1 0 7 0 2 1 0 2 2 4班号0 7 0 2 1 0 2指导教师董教授开题报告日期XXXX年XX月XX日哈尔滨工业大学教务处制2005年9月说明一、开题报告应包括下列主要内容：1．课题来源及研究的目的和意义；2．国内外在该方向的研究现状及分析；3．主要研究内容；4．研究方案及进度安排，预期达到的目标；5．为完成课题已具备和所需的条件和经费；6．预计研究过程中可能遇到的困难和问题，以及解决的措施；7．主要参考文献。
二、对开题报告的要求1．开题报告的字数应在3000字以上；2．阅读的主要参考文献应在10篇以上，其中外文资料应不少于三分之一。
本学科的基础和专业课教材一般不应列为参考资料。
3．参考文献按在开题报告中出现的次序列出；4．参考文献书写顺序：序号作者.文章名.学术刊物名.年，卷（期）：引用起止页。
三、如学生首次开题报告未通过，需在一周内再进行一次。
四、开题报告由指导教师填写意见、签字后，统一交所在院（系）保存，以备检查。
指导教师评语：指导教师签字：检查日期：SHL29-1.25/130/70-AII锅炉设计一、锅炉参数及设计燃料1.锅炉参数额定供热量D=29MW 额定压力p=1.25MPa热水温度t rs=130℃回水温度t hs=70℃冷空气温度t lk=20℃2.设计燃料二、课题来源及选题的目的和意义1.课题来源指导教师拟定。
2.目的与意义工业锅炉目前是中国主要的热能动力设备，工业锅炉多于层燃链条炉排锅炉，近年来，中国燃煤电站锅炉行业取得了快速的发展。
根据国家质检总局特种设备安全监察局的统计资料: 2008年全国在用工业锅炉总台数57. 82万余台[1]。
对于目前仍采用的手烧加煤、间歇燃烧方式的小型固定炉排锅炉，必将淘汰，取而代之以新开发的新型锅炉。
锅炉课程设计答辩稿范文一、课程目标知识目标：1. 让学生掌握锅炉的基本结构、工作原理及其在工业中的应用；2. 使学生了解锅炉的安全运行重要性，掌握锅炉安全操作的基本知识；3. 帮助学生了解锅炉的节能与环保措施，提高环保意识。
技能目标：1. 培养学生运用所学知识分析和解决锅炉实际问题的能力；2. 提高学生在实际操作中安全使用锅炉的技能，降低事故发生率；3. 培养学生团队合作能力，通过小组讨论、实验等教学活动，提高学生的沟通与协作能力。
情感态度价值观目标：1. 培养学生对锅炉行业的兴趣，激发学生的学习热情；2. 培养学生严谨的科学态度，树立安全意识，养成节能环保的好习惯；3. 增强学生的社会责任感，使其认识到学习锅炉知识对国家经济发展和环境保护的重要性。
本课程针对八年级学生，结合学科性质、学生特点和教学要求，将课程目标分解为具体的学习成果。
在教学过程中，注重理论联系实际，提高学生的实践操作能力，培养学生分析问题、解决问题的能力。
同时，关注学生情感态度价值观的培养，使学生在掌握知识、技能的同时，形成良好的职业素养。
二、教学内容本章节教学内容围绕课程目标，结合教材第八章“锅炉”展开，具体安排如下：1. 锅炉基本概念：介绍锅炉的定义、分类及用途，使学生了解锅炉的基本概念。
教学内容：教材第8.1节。
2. 锅炉的结构与工作原理：详细讲解锅炉的主要组成部分及其工作原理。
教学内容：教材第8.2节。
3. 锅炉的安全运行：分析锅炉运行中的安全问题，介绍安全防护措施。
教学内容：教材第8.3节。
4. 锅炉的操作与维护：讲解锅炉的操作流程、维护方法及注意事项。
教学内容：教材第8.4节。
5. 锅炉的节能与环保技术：介绍锅炉节能、减排技术，提高学生的环保意识。
教学内容：教材第8.5节。
6. 锅炉案例分析：分析典型锅炉事故案例，加强学生对安全意识的认识。
教学内容：教材第8.6节。
教学进度安排：共计6个课时，每个课时40分钟，按照上述教学内容顺序进行教学。
摘要在SHL10-1.25/250-AⅢ型锅炉设计中，我们通过设计任务书给定的设计参数以及参考相关设计资料，进行初步设计与热力计算。
该设计的内容包括燃料与燃烧计算、锅炉热平衡计算、锅炉炉膛、防渣管、过热器、锅炉管束等设备的热力计算。
在热力计算中，利用先假设后校核，逐次逼近法，进行计算，同时确定炉体及相关部件的尺寸和各个受热面面积及布置形式。
在设计当中，查阅了许多有关链条锅炉方面的资料，这种锅炉在现代工业发展中被普遍运用，而且技术越来越成熟，所以为本课题的链条锅炉设计提供了很大的帮助，进而完成了本次双锅筒横置式链条炉排锅炉的初步热力计算和基本结构设计。
本次设计还包括任务说明书，计算说明书、锅炉本体图，空气预热器零件图，省煤器零件图。
关键词:链条炉；锅炉炉膛；热力计算。
AbstractAccording to design parameters that has given design and the relevant design information,we make heat calculations and preliminary design calculation on SHL10-1.25/250-A Ⅲboiler.The main contents include introduction, fuel and combustion calculations, boiler heat calculation balance, boiler furnace,anti-thermal residue management and other computing devices.In the thermal calculation, firstly,we use the methods ofassumptions, and then check them and successive approximation to calculateing .Simultaneously,we determine the size of furnace and related components and layout of various heating surface.In the design, through a lot of information about the chain boiler, this boileris are widely used in the modern industry, and the technology is more and more ripe, so it provides a helpful program for the subject-based chain boiler design.this design also includes mission statement ,calculation specifications,the CAD chart of the boiler body , air preheater and economizer.Keywords: chain boiler ; furnace ;thermal calculation.目录1绪论 (1)1.1 设计题目的提出 (1)1.1.1 工业锅炉的概述 (1)1.1.2 燃煤工业锅炉燃烧现状 (1)1.2 国内外研究现状 (4)1.3 设计内容与研究方法 (5)1.3.1 设计主要内容 (5)1.3.2 研究方法 (6)1.3.3 校核热力计算主要内容 (7)1.3.4 热力计算步骤 (9)1.3.5 设计中遇到的主要问题及解决办法 (10)2设计任务书 (11)2.1 设计题目 (11)2.2 原始资料 (11)2.3 燃料特性 (12)3炉膛热力计算 (12)3.1 烟道空气系数及受热面漏风系数 (12)3.2 辅助计算 (15)3.2.1 理论空气与烟气的特性计算 (15)3.2.2 燃烧产物容积和焓的计算 (19)3.2.3 锅炉热平衡及燃料消耗量计算 (21)3.2.4 锅炉热平衡及燃料消耗量计算 (35)3.3 炉膛几何特性及热力计算 (36)3.3.1 燃烧室尺寸假定与校核 (39)3.3.2 炉膛传热计算参数 (48)4对流受热面的热力计算 (60)4.1 锅炉的对流受热面的概述 (60)4.1.1 对流过热面 (60)4.1.2 对流传热过程 (61)4.2 对流受热面传热的计算公式 (62)4.3 防渣管结构特性及热力计算 (75)4.4 过热器结构特性及热力计算 (80)4.5 锅炉管束结构特性及热力计算 (82)4.6 省煤器和空气预热器结构特性及热力计算 (83)5热力计算汇总与校核 (85)6结论 (87)致谢 (88)参考文献 (90)1绪论1.1 设计题目的提出1.1.1 工业锅炉的概述我国为了与发电用的大型锅炉相区别，把容量65吨/时以下为工业生产供热、为建筑物供暖的锅炉称为工业锅炉。
上海电院理论培训答辩复习题1、＃5机组锅炉的型号、布置型式？答：锅炉型号为DG1900/25.4-∏3型；锅炉布置型式为采用∏型布置，一次中间再热、单炉膛、尾部双烟道结构、固态排渣、全钢构架、全悬吊结构、平衡通风、露天布置、前后墙对冲燃烧方式，采用内置式启动分离系统。
2、防止传热恶化的措施？答：（1）采用内螺纹管；（2）提高质量流速。
3、设计内螺纹管的目的？答：（1）减少各管屏的管子数量，提高管内质量流速，避免管壁金属发生过热和超温；（2）使每根管子都经过炉膛的四面墙就可把管子间的吸热偏差减至最小程度。
4、超临界压力传热恶化发生在什么位置？为什么？答：超临界压力传热恶化发生在相变点附近。
由于在相变点水蒸气比容增加很快（突变），造成对管壁冷却能力降低。
的措施？5、降低NOX答：（1）使用旋流燃烧器，对煤粉进行浓淡分离；（2）采取分段送风，用生成的还原剂CO来还原减少NO；（3）在烟气挡板与空预器之间设置旁路烟道，对烟气加胺脱销。
X6、为什么直流炉省煤器没有再循环管？答：由于直流炉有最小启动流量（25％BMCR），使直流炉省煤器在非正常工况下运行时受热面能得到足够冷却，故直流炉省煤器不需启动保护，无再循环管。
7、影响飞灰磨损的因素？答：（1）烟气流速；（2）局部磨损；（3）飞灰浓度。
8、螺旋管水冷壁的优点？答：（1）可以按需要的质量流速设计，确保水冷壁安全；（2）各管的吸热几乎一样，吸热偏差小；（3）抗燃烧干扰能力强；（4）适宜变压运行。
9、直流炉过热汽温调节基本原则？答：用燃/水比调节中间点温度。
用燃料调压，给水配合燃料调温，抓住中间点，喷水微调。
10、中间点位置选择的要求？答：（1）在直流运行工况下，中间点至少为微过热状态；（2）中间点越靠近水冷壁出口，就能越快反映燃/水比变化；（3）中间点选择在过热器喷水减温器之前，不要喷水减温干扰。
11、中间点温度不调节时，影响过热汽温变化的因素？答：（1）燃/水比的变化；（2）给水温度的变化；（3）过量空气系数的变化；（4）水冷壁结渣；（5）锅炉负荷的影响；（6）火焰中心位置的影响；（7）燃料性质的影响。
1、烟风、汽水系统流程烟风：下级空预-上级空预-炉膛-水平烟道-转向室-尾部烟道汽水：下级省煤器-上级省煤器-汽包-下降管-水冷壁-汽包-（蒸汽）-顶棚管-包墙管-低过-一级喷水减温-屏过-高过冷段-二级喷水减温-高过热段-蒸汽出口集箱2、过热蒸汽温度调节方法（蒸汽侧）3、过热蒸汽温度调节方法（烟汽侧）4、燃用煤种变化时对气温特性影响5、对流过热器、辐射过热器气温特性6、如何消除受热面热偏差1）在热负荷和结构数据基本均匀的条件下，应尽量使管组中的流量分配均匀2）选择适当集箱内径，使轴向流速适中，沿集箱长度方向的静压偏差最大值小于受热面管组中平均阻力降的10%（减小水力不均）。
3）对各级管组进行流量不均匀性计算，对个别管子(如屏的外圈管)可通过调整管径，改变阻力系数等增加其流量，反之，对个别流量偏大或吸热较小的管子，可通过设置节流圈或增大管接头壁厚的办法来限制其流量（减小水力不均）。
4）选择足够的管内质量流速，增强对热偏差的抵抗能力，防止管壁超温。
这一点对再热器的设计尤其重要5）消除烟气走廊（减小热力不均）。
6）炉膛设计和燃烧器的设计要合理，尽量减小炉膛出口左右侧烟温偏差（减小热力不均）。
7）在热负荷不均匀的条件下，使热强度最大的管中具有较大的工质流量，如采用双Z型连接方式。
（流量不均和热力不均抵消）8）各管有相同长度/弯头/节距等（减小结构不均9）交叉、混合7、排烟温度选取原则西交大《锅炉》书p304.排烟温度低，排烟热损失少，锅炉效率高，节约燃料；但是使尾部受热面的传热温差大幅降低，增加了受热面积。
技术经济因素：应该兼顾受热面用钢价格、燃料价格和投资回收期以及电耗等因素。
安全可靠因素：考虑低温腐蚀和堵灰现象。
8、空气预热器低温腐蚀9、水冷壁高温腐蚀10、各受热面中工质及烟气流速选取范围。
（高压锅炉：）烟气工质高过8-15 15-20低过8-15 无转向室入口管束8-15 无上级省煤器7-13 非沸腾>=0.3;沸腾>=1 上级空预10-14 ωk/ωy=0.45~0.55下级省煤器7-13 >=0.3下级空预10-14 ωk/ωy=0.45~0.5511、如何保证蒸汽品质锅筒内设有汽水分离器（提高汽水分离率）、蒸汽清洗装置（降低蒸汽溶解性携带）提高给水品质（减少炉水含盐量）增加炉水排污量（降低炉水含盐量）12、锅内装置（设备），各种设备作用及工作原理锅筒内设有汽水分离器（提高汽水分离率）、蒸汽清洗装置（降低蒸汽溶解性携带）13、水冷壁、省煤器、空气预热器受热面积计算方法14、角系数、热有效系数概念15、锅炉排污（定期排污、连续排污）概念及布置位置进入汽包的给水总是带有一定的盐分，锅内进行加药处理后，锅水的结垢性物质转变为水渣；此外锅水腐蚀金属也要产生一些腐蚀产物，因此，在锅水中含有各种可溶性和不溶性杂质。
锅炉主岗答辩题1、等离子状态下A磨启动前的操作？2、炉膛吹扫的条件？3、锅炉主燃料跳闸后联锁保护的内容？4、为什么要在启动初期对空气预热器进行连续吹灰？5、等离子系统运行控制指标有哪些？6、中速磨堵煤的原因、现象及处理？7、密封风机与一次风机的关系，应该如何启动？各自利弊?8、结焦对锅炉汽水系统的影响是什么？⑴结焦会引起汽体温度偏高：在炉膛大面积结焦时会使炉膛吸热大大减少，炉膛出口烟温过高，使过热器传热强化，造成过热汽体温度偏高，导致过热器管超温。
⑵破坏水循环：炉膛局部结焦以后，使结焦部分水冷壁吸热量减少，循环流速下降，严重时会使循环停滞而造成水冷壁管爆破事故。
(3)降低锅炉出力：水冷壁结渣后，会使蒸发量下降,成为限制出力的因素。
9、简述一次风机跳闸后，锅炉RB动作过程？答题要点：一次风机跳闸后，RB动作时，油燃烧器自动投人；部分制粉系统自动跳闸；引、送风机出力自动降低；机组负荷自动降至目标值。
10、尾部烟道二次燃烧的原因有哪些？燃烧过程中调整不当，风量过小，煤粉过粗，油枪雾化不好，使未燃尽的可燃物在后部受热面沉积燃烧。
点火初期，低负荷运行及停炉过程中，炉温低，风、粉、油配比不当，造成大量可燃物沉积在尾部烟道内。
点火初期或低负荷运行时，制粉系统的三次风内含煤粉，吹入炉膛，炉温低，煤粉不能完全燃尽，可能积在尾部受热面内。
灭火后未及时停止燃料，点火前通风量不足25%，时间不足5分钟，可能造成可燃物沉积在尾部烟道内。
11、锅炉主要的热损失有哪几种？哪种热损失最大主要有：排烟热损失、化学未完全燃烧热损失、机械未完全热损失、散热损失、灰渣物理热损失，其中排烟热损失最大。
12、锅炉一次汽系统水压试验时，有哪些注意事项？如何防止汽缸进水？进行水压试验前应认真检查压力表投入情况。
向空排气、事故放水门应开关灵活、排汽放水畅通。
试验时应有指定专业人员在现场指挥监护，由专人进行升压控制。
控制升压速度在规定范围内。
注意防止汽缸进水。
