武吉高速公路CP2标底基层水泥稳定碎石混合料配合比设计腾达建设股份有限公司武吉高速公路CP2标中心试验室2006年10月1设计依据✧武吉高速公路路面招标文件✧武吉高速公路路面施工图设计文件✧《公路工程集料试验规程》（JTG E42-2005）✧《公路工程无机结合料稳定材料试验规程》（JTJ057-94）✧《公路路面基层施工技术规范》（JTJ034-2000）2设计标准2.1 强度根据“武吉高速公路路面施工图设计文件”要求：水泥稳定碎石底基层7d 无侧限抗压强度≥2.0MPa。

2.2 混合料级配根据“武吉高速公路路面施工图设计文件”要求，武吉高速公路路面底基层水泥稳定碎石混合料级配采用《公路路面基层施工技术规范》（JTJ034-2000）表3.2.2中的2号级配范围，如表1所示。

表1 水泥稳定碎石的级配范围筛孔尺寸（mm）37.5 31.5 26.5 19 9.5 4.75 2.36 0.6 0.075 通过百分率（%）100 90-100 67~90 45~68 29~50 18~38 8~22 0~7* 注：*集料中0.5mm以下细粒土有塑性指数时，小于0.075mm的颗粒含量不应超过5%，细粒土无塑性指数时，小于0.075mm的颗粒含量不应超过7%。

2.3 原材料的质量要求表2 底基层用粗集料的主要技术要求指标技术要求建议值压碎值（%）≤30针片状颗粒含量（%）≤203. 水泥稳定碎石的配合比设计3.1 原材料①水泥采用分宜海螺牌P.O.32.5级水泥。

②集料采用毛里凹碎石场生产的集料，共分0~4.75、4.75~9.5、9.5~19、19~31.5mm （方孔筛）四档规格的集料，各档集料的技术性质如表3所示。

表3 武吉高速公路底基层用集料技术性质集料编号 集料规格（mm ） 压碎值 （%） 针片状含量（%）<0.075mm 颗粒含量(%) 表观相对密度 （g/cm 3）吸水率 （%）A 19~37.5 21.86.5 0.3 2.686 0.85 B 9.5~197.8 0.3 2.693 0.85 C 4.75~9.5 6.3 0.5 2.697 0.93 D0~4.75--11.62.6973.2 水泥稳定碎石混合料的级配选择按照表1规定的级配范围，按S 型级配走向进行级配组成设计，得出掺配比例为：19~37.5mm:9.5~19mm:4.75~9.5mm:0~4.75mm =28:26:24:223.3 击实试验按照3.2中级配分别采用2.5%、3.0%、3.5%、4.0%、4.5%水泥剂量，计算各档材料用量，在不同含水量下进行重型击实成型试验，以确定水泥稳定碎石混合料的最大干密度和最佳含水量，结果见图2和表6。

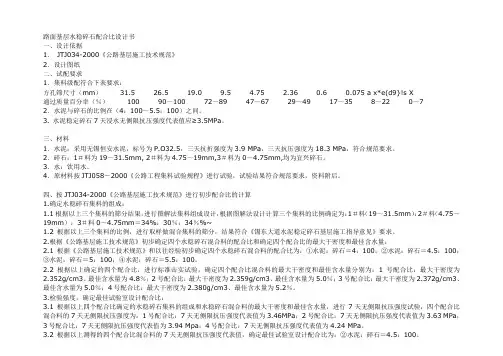

路面基层水稳碎石配合比设计书一、设计依据1．JTJ034-2000《公路基层施工技术规范》2．设计图纸二、试配要求1．集料级配符合下表要求：方孔筛尺寸（mm） 31.5 26.5 19.0 9.5 4.75 2.36 0.6 0.075 a x*e(d9}!s X通过质量百分率（％） 100 90～100 72～89 47～67 29～49 17～35 8～22 0～72．水泥与碎石的比例在（4：100～5.5：100）之间。

3. 水泥稳定碎石7天浸水无侧限抗压强度代表值应≥3.5MPa。

三、材料1．水泥：采用无锡恒安水泥，标号为P.O32.5，三天抗折强度为3.9 MPa，三天抗压强度为18.3 MPa，符合规范要求。

2．碎石：1＃料为19～31.5mm, 2＃料为4.75～19mm,3＃料为0～4.75mm,均为宜兴碎石。

3．水：饮用水。

4．原材料按JTJ058－2000《公路工程集料试验规程》进行试验，试验结果符合规范要求，资料附后。

四、按JTJ034-2000《公路基层施工技术规范》进行初步配合比的计算1.确定水稳碎石集料的组成：1.1根据以上三个集料的筛分结果，进行图解法集料组成设计，根据图解法设计计算三个集料的比例确定为：1＃料（19～31.5mm）：2＃料（4.75～19mm）：3＃料0～4.75mm＝34%：30％：34％%~1.2 根据以上三个集料的比例，进行取样做混合集料的筛分，结果符合《锡东大道水泥稳定碎石基层施工指导意见》要求。

2.根据《公路基层施工技术规范》初步确定四个水稳碎石混合料的配合比和确定四个配合比的最大干密度和最佳含水量：2.1 根据《公路基层施工技术规范》和以往经验初步确定四个水稳碎石混合料的配合比为：①水泥：碎石＝4：100；②水泥：碎石＝4.5：100；③水泥：碎石＝5：100；④水泥：碎石＝5.5：100。

2.2 根据以上确定的四个配合比，进行标准击实试验，确定四个配合比混合料的最大干密度和最佳含水量分别为：1号配合比：最大干密度为2.352g/cm3、最佳含水量为4.8％；2号配合比：最大干密度为2.359g/cm3、最佳含水量为5.0％；3号配合比：最大干密度为2.372g/cm3、最佳含水量为5.0％；4号配合比：最大干密度为2.380g/cm3、最佳含水量为5.2％。

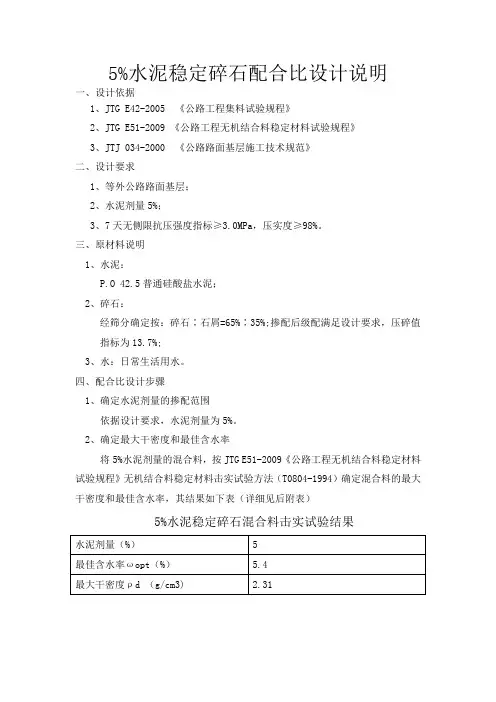

5%水泥稳定碎石配合比设计说明一、设计依据1、JTG E42-2005 《公路工程集料试验规程》2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》3、JTJ 034-2000 《公路路面基层施工技术规范》二、设计要求1、等外公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。

三、原材料说明1、水泥：P.O 42.5普通硅酸盐水泥；2、碎石：经筛分确定按：碎石∶石屑=65%∶35%;掺配后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。

四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。

2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果3、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量m0：m0=ρd V(1+ωopt)K=2.31×2650.7×(1+5.4%)×98%=6324.7 g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6324.7×(1+1%)=6387.9g每个试件的干料总质量：m1=m0'/(1+ωopt)= 6387.9/(1+5.4%)=6060.7 g每个试件中水泥质量：m2=m1×α/(1+α)=6069.7×5%/(1+5%)=288.6 g每个试件中干土质量：m3=m1-m2=6060.7-288.6=5772.1 g每个试件中的加水量：mw=（m2+m3)×ωopt=(288.6+5772.1)×5.4%=327.3 g 故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2= 288.6 g水：mw=327.3 g碎石：G=5772.1×65%=3751.9g石屑：G屑=5772.1×35%= 2020.2 g2）制备试件按上述材料用量制做试件，进行标准养生。

长浏高速公路水泥稳定碎石基层配合比设计长沙至浏阳高速公路第三合同段路面基层施工采用水泥稳定碎石，试验确定原材料由水泥、集料、水组成，其中集料由19～31.5mm 碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑掺配组成。

一、设计依据《公路路面基层施工技术规范》《公路工程集料试验规程》 JTG E42-2005《公路工程无机结合料稳定材料试验规程》JTG E51-2009《路基路面现场测试规程》 JTG E60-2008二、设计要求要求配合比7d无侧限抗压强度≥2.5MPa，确定混合料各组分的具体掺配比例，为路面基层施工做准备：原材料碎石：19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑产地为浏阳官渡碎石场水泥：印山台牌P.C32.5水泥，产地为湖南印山实业集团印山台水泥有限公司水：自来水三、设计过程1、基层级配要求：根据《公路路面基层施工技术规范》分别对19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑进行水洗筛分试验，各项指标均符合规范要求，计算确定集料比例为19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、石屑=25:25:10:40。

2、确定配合比根据设计要求，在满足设计强度的基础上限制水泥用量，选取最经济的一组配合比作为施工配合比，试定以下三组配合比：3、水泥稳定碎石重型击实试验本试验采用重型击实法，击实筒的规格为φ152×120mm,击实层数3层，锤击次数为98次/层。

对以上三种配合比例配料后进行标准击实试验，由平行试验得出最大干密度和最佳含水量。
