下载文档原格式
为了更好地执行标准，完成工程的取样及送检工作，根据现行的标准、规程拟定以下试验检测方案：一、混凝土、砂浆及原材料：1.水泥水泥按同品种、同强度等级；同出厂编号取样。
每一编号为一取样单位。
水泥出厂编号按水泥厂年生产能力规定：水泥取样方法：120 万吨以上，不超过1200 吨为一编号；60 万吨以上至 120 万吨，不超过 1000 吨为一编号；30 万吨以上至 60 万吨，不超过 600 吨为一编号；10 万吨以上至 30 万吨，不超过 400 吨为一编号；10 万吨以下，不超过200 吨为一编号；注：以上规定不仅符合硅酸盐水泥、普通硅酸盐水泥，且符合矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥及复合硅酸盐水泥，水泥存放超过 2 个月〔 60 天〕应复检。
2.砂、石1〕砂〔河砂、山砂〕：每 400 方或 600 吨为一验收批。
每一验收批至少进行颗粒级配、含泥量和泥块含量的检测。
2〕石〔碎石、卵石〕：每 400 方或 600 吨为一验收批。
每一验收批至少进行颗粒级配、含泥量和泥块含量及针、片状含量的检测。
3.粉煤灰以 200 吨相同等级的粉煤灰为一批，缺乏200 吨按一批计。
4.混凝土外加剂掺量大于 1％〔含 1％〕同品种的外加剂每一编号为100 吨，掺量小于1％的外加剂每一编号为 50 吨，缺乏 100 吨或 50 吨的也可按一个批量计，同一编号的产品必。
喷射混凝土用速凝剂：批量每 20t 为一批，缺乏 20t 也按一批计。
抽样一批应于16 个不同点取样，每个点取样不少于250g，总量不少于4000g。
将试样充分混合均匀，分为两等份，其中一份用作试验，另一份密封保存五个月，以备有疑问时，交国家规定的检验机构进行复验或仲裁1．混凝土泵送剂：生产厂应根据产量和生产设备条件，将产品分批编号，年产不小于５００ｔ，每一批号为 50t ；年产 500t 以下，每一批号 30t, 每批缺乏 50t 或 30t 的也按一个批量计，同一批号的产品必须混合均匀。
主要原材料检验标准与取样方法细则一、钢筋的取样试验（一）钢筋1.检验标准：钢筋原材试验应以同厂别、同炉号、同规格、同一交货状态、同一进场时间每60t为一验收批，不足60t时，亦按一验收批计算。
2.取样数量：每一验收批中取试样一组（2根拉力、2根冷弯、1根化学）。
低碳钢热轧圆盘条时，拉力1根。
3.取样方法：⑴试件应从两根钢筋中截取：每一根钢筋截取一根拉力，一根冷弯，其中一根再截取化学试件一根，低碳热轧圆盘条冷弯试件应取自不同盘。
（25/45,30/50）⑵试件在每根钢筋距端头不小于500mm处截取。
⑶拉力试件长度：7d0+200mm。
⑷冷弯试件长度：5d0+150mm。
⑸化学试件取样采取方法：1）分析用试屑可采用刨取或钻取方法。
采取试屑以前，应将表面氧化铁皮除掉。
2）自轧材整个横截面上刨取或者自不小于截面的1/2对称刨取。
3）垂直于纵轴中线钻取钢屑的，其深度应达钢材轴心处。
4）供验证分析用钢屑必须有足够的重量。
（二）冷拉钢筋应由不大于20t的用级别、同直径冷拉钢筋组成一个验收批，每批中抽取3根钢筋，每根取3个试样分别进行拉力冷弯试验。
（三）冷拔低碳钢丝1.甲级钢丝的力学性能应逐盘检验，从每盘钢丝上任一端截去不少于500mm后再取两个试样，分别作拉力和180°反复弯曲试验，并按其抗拉强度确定该盘钢丝的组别。
2.乙级钢丝的力学性能可分批抽样检验。
以同一直径的钢丝5t为一批，从中任取三盘，每盘各截取两个试样，分别作拉力和反复弯曲试验。
如有一个试样不合格，应在未取过试样的钢丝盘中，另取双倍数量的试样，再做各项试验。
如仍有一个试样不合格，则应对该批钢丝逐盘检验，合格者方可使用。
注：拉力试验包括抗拉强度和伸长率两个指标。
二、焊接钢筋试件的取样焊接钢筋试验的试件应分班前焊试件和班中焊试件；班前焊试件是用于焊接参数的确定和可焊性能的检测。
班中焊试件是用于成品质量的检验。
(一)钢筋闪光对焊接头1.钢筋接头检验标准：同一台班内，由同一焊工完成的200个同级别、同直径钢筋焊接接头作为一批。
现场原材料见证取样的相关规定1、水泥GB50204-2002《混凝土结构工程质量验收规范》第7.2 条、GB175-2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一批，散装不超过500t 为一批，每批抽样不少于一次。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。
⑶取样方法：可连续取，亦可从20 个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。
2、钢筋混凝土用钢材2.1钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。
⑵取样方法：①热轧带肋、热轧光圆钢筋GB1499-2008《钢筋混凝土用钢》第一、第二部分。
②冷轧带肋钢筋GB13788-2000《冷轧带肋钢筋》③冷轧扭钢筋JG190-2006《冷轧扭钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，且每批不大于20t。
2.2钢筋焊接JGJ18-2003《钢筋焊接及验收规程》2.2.1闪光对焊⑴频率：同一台班内由同一焊工完成的300 个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少，可在一周内累计计算，如累计仍不足300 个接头，也应按一批计算。
每批随机抽取 3 个长约450mm 接头做拉伸，抽取3 个长约350mm 接头做冷弯。
2.2.2电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中，以300 个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300 个同牌号、同型式接头作为一批，不足300 个接头，按一批计算。
⑵取样方法：①电弧焊：每批随机抽取3 个长约450mm 的接头做拉伸②电渣压力焊：每批随机抽取 3 个长约450mm 的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3 个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3 个接头做冷弯。
施工材料进场检验制度及见证取样第一篇：施工材料进场检验制度及见证取样材料进场检验制度及见证取样、送检制度1、材料进入施工现场后，施工员、质检员会同现场材料员验收。
验收合格的材料，应办理入库手续，存放在规定位置，并进行标识；对需要复验或对质量有怀疑的材料，不能入库，更不得投入使用，应暂时单独存放在指定的待检区域，并作好“待验”的标识，并记录，不得投放使用。
2、进货检验应包括的内容：（1）、进货文件的验证：a)、进货单上的材料名称、规格型号、生产厂家、质量标准是否与采购计划和采购合同相符；b)、材质证明、出厂合格证或检验报告是否齐全、有效。
（2）、实物验证：a)、进货的实物是否与进货文件相符。
b)、进货数量是否与进货单相符。
c)、进货质量抽验是否符合要求。
d)、进货材料的包装、标识、生产厂家和生产日期、有效期是否符合要求和标识清楚。
3、现场抽样送检，应由现场材料员报告项目技术负责人，由项目技术负责人通知试验员，按规定取样并送到有资格的检验机构进行检验或试验，试验结果应报项目技术负责人或监理工程师确认。
（1）、确认为合格的材料方可投入使用或办理入库手续，存放在规定位置，并将原来的“等检”标识改为“合格”标识。
（2）、确认为不合格的材料按“不合格品控制程序”处理。
（3）、确认为质量等级达不到规定要求但可以使用的材料，应经项目技术负责人会同监理或顾客协商，经监理或顾客同意并履行必要的手续后方可降级使用。
4、所有材料验收资料及复试或试验资料要经质检人员签字认可。
材料的验收、测试或试验资料的原件和复印件必须由专人登记保管。
5、材料的紧急放行：（1）、如生产急需来不及检验而一旦发现不符合规定要求又能及时追回和更换的材料可作紧急放行处理，不能追回和更换的材料不允许做紧急放行处理。
（2）、对需要作紧急放行的材料，必须由工长填写材料“紧急放行批准单”，经项目经理或技术负责人批准后方可放行。
（3）、对紧急放行的材料必须由工长进行标识和记录，以便一旦发现不符合规定要求时能及时追回和更换。
现场原材料见证取样相关规定1、水泥[GB 50204—2002（2010版）]《混凝土结构工程质量验收规范》第7。
2条、GB175—2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一批,散装不超过500t 为一批，每批抽样不少于一次。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。
⑶取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管,将所取样品放入洁净、干燥、不易受污染的容器中,总量不少于12kg。
2、钢筋混凝土用钢材2。
1 钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成,每批重量不大于60t。
⑵取样方法：①热轧带肋、热轧光圆钢筋GB1499。
1。
2-2008《钢筋混凝土用钢》第一、第二部分。
③冷轧扭钢筋JG190—2006《冷轧扭钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，2。
2 钢筋焊接JGJ18—2010《钢筋焊接及验收规程》2.2。
1闪光对焊⑴频率：同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少,可在一周内累计计算，如累计仍不足300个接头，也应按一批计算.每批随机抽取3个长约450mm接头做拉伸,抽取3个长约350mm接头做冷弯。
2.2。
2 电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中,以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300个同牌号、同型式接头作为一批,不足300个接头，按一批计算。
⑵取样方法:①电弧焊：每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊:每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。
常用建筑材料进场复检取样材料复检主要内容取样方法（条件）检验批钢筋热轧带肋钢筋力学性能弯曲性能1、试件应从不同根钢筋中截取（圆盘条，应取自不同盘），每根钢筋距端头不小于500mm处截取一根拉伸试样（力学性能），一根冷弯试样。
2、拉伸试样长度为400MM~500MM；冷弯试样长度为5D+150mm每检验批应由同一牌号，同一炉罐号、同一规格的钢筋组成，每批重量不大于60T，抽取二根拉伸试样，二根冷弯试样；若每批重量大于60T，则超过部分，每增加40T（不足的按40T计）增加一根拉伸试样，一根冷弯试样。
热轧光圆钢筋每检验批应由同一牌号，同一炉罐号、同一规格的钢筋组成，每批重量不大于60T，抽取二根拉伸试样，二根冷弯试样；若每批重量大于60T，则超过部分，每增加40T（不足的按40T计）增加一根拉伸试样，一根冷弯试样。
冷轧带肋钢筋每批应由同一厂家、同一规格、同一原材料来源、同一生产工艺轧制的钢筋组成，每批不大于60T，抽取一根拉伸试样，二根冷弯试样。
对650级及以上级别钢筋的强度和伸长率应逐盘检验。
对直条成捆供应的550级钢筋力学性能和工艺性能，以不大于10T为一批进行检验，抽取一根拉伸试样，二根冷弯试样。
冷轧扭钢筋每批由同一牌号、同一规格尺寸、同一台轧机、同一台班的钢筋组成，且每批不大于20T，不足20T按一批计，抽取三根拉伸试样，三根冷弯试样。
水泥强度安定性其它必要性能指标一般从20袋以上（散装水泥不少于3罐）中取等量样品，总重12kg，拌和均匀。
同厂家、同等级、同品种、同批号且连续进场的水泥，袋装不超过200T为一批，散装不超过500T为一批，每批抽样不少于一次。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。
石子至少进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量取样方法略对混凝土强度等级大于等于C60，其石子应做抗压强度检验。
用大型工具运输至现场，以400M3或600T为一验收批；用小型工具运输的，以200M3或300T为一验收批，不足的按一批。

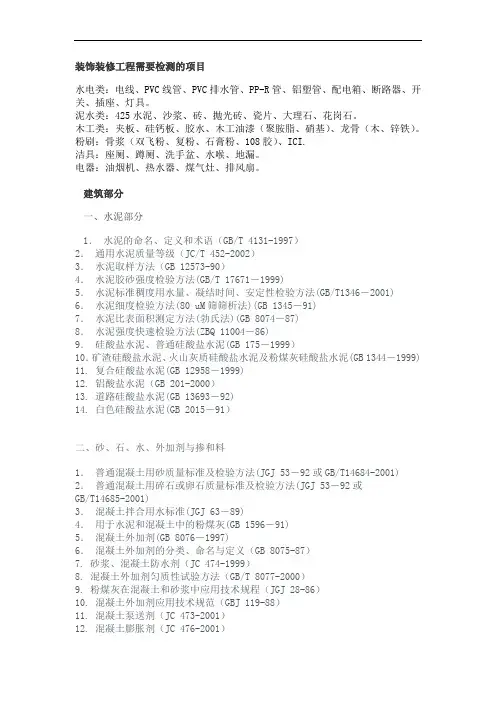

建筑材料取样送检标准
建筑材料的质量直接关系到建筑工程的安全和质量，因此在施工过程中，对于
建筑材料的取样和送检是非常重要的环节。
建筑材料取样送检标准是指根据相关规定和标准，对建筑材料进行取样和送检的程序和要求，以确保建筑材料的质量符合国家标准和工程要求。
下面将就建筑材料取样送检标准进行详细介绍。
首先，建筑材料的取样应当符合国家标准和相关规定，取样时应当注意遵循取
样点的选择、取样数量、取样方法和取样标识等要求。
对于不同类型的建筑材料，取样的方法和要求也有所不同，因此在取样过程中，应当根据具体材料的特点和使用要求进行合理的取样操作。
其次，建筑材料的送检应当符合国家标准和相关规定，送检时应当注意遵循送
检样品的包装、标识、运输和送检单的填写等要求。
送检样品的包装应当严密可靠，标识应当清晰明确，送检单的填写应当准确完整，以确保送检样品的真实性和完整性。
再次，建筑材料的取样和送检应当由具有相应资质和能力的单位或人员进行操作，取样和送检的过程应当严格按照规定的程序和要求进行，以确保取样和送检的结果具有可靠性和可信度。
最后，建筑材料的取样和送检结果应当及时准确地反馈给建设单位和相关部门，对于不合格的建筑材料应当及时采取相应的措施，以确保建筑工程的质量和安全。
综上所述，建筑材料取样送检标准是保障建筑工程质量和安全的重要环节，只
有严格按照相关规定和标准进行取样和送检，才能确保建筑材料的质量符合要求，为建筑工程的顺利进行提供保障。
希望施工单位和相关人员能够充分重视建筑材料取样送检工作，做好每一个细节，确保建筑工程的质量和安全。

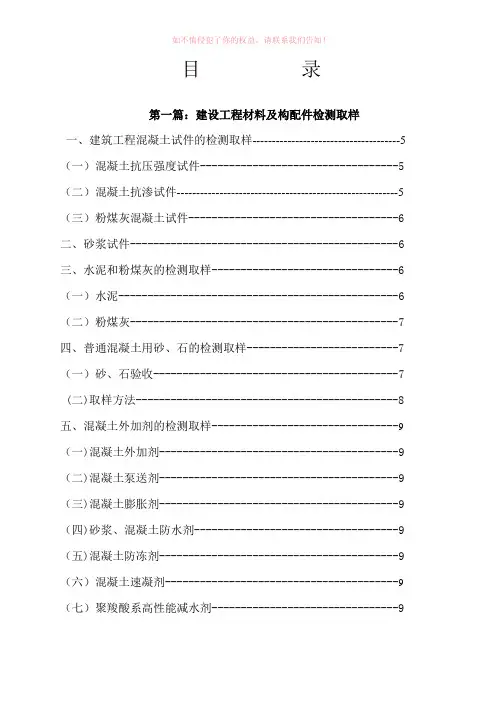

目录第一篇：建设工程材料及构配件检测取样一、建筑工程混凝土试件的检测取样--------------------------------------5 （一）混凝土抗压强度试件----------------------------------5 （二）混凝土抗渗试件---------------------------------------------------------5 （三）粉煤灰混凝土试件------------------------------------6二、砂浆试件----------------------------------------------6三、水泥和粉煤灰的检测取样--------------------------------6 （一）水泥------------------------------------------------6 （二）粉煤灰----------------------------------------------7 四、普通混凝土用砂、石的检测取样--------------------------7 （一）砂、石验收------------------------------------------7 (二)取样方法---------------------------------------------8 五、混凝土外加剂的检测取样--------------------------------9 （一)混凝土外加剂-----------------------------------------9 （二)混凝土泵送剂-----------------------------------------9 （三)混凝土膨胀剂-----------------------------------------9 （四)砂浆、混凝土防水剂-----------------------------------9 （五)混凝土防冻剂-----------------------------------------9 （六）混凝土速凝剂----------------------------------------9 （七）聚羧酸系高性能减水剂--------------------------------9六、钢筋、焊接件及连接件的检测取样------------------------9 （一）热轧钢筋--------------------------------------------10 （二)碳素结构钢-------------------------------------------10 （三)冷轧带肋钢筋-----------------------------------------10 （四）预应力混凝土用钢绞线--------------------------------10 （五）钢筋焊接接头----------------------------------------10 （六）机械连接接头----------------------------------------11 （七）预应力筋锚具、夹具与连接器--------------------------12 七、墙体材料的检测取样------------------------------------12 （一）烧结普通砖------------------------------------------12 （二）烧结多孔砖------------------------------------------12 （三）烧结空心砖和空心砌块--------------------------------12 （四）粉煤灰砖--------------------------------------------12 （五）混凝土实心砖----------------------------------------12 （六）混凝土多孔砖----------------------------------------12 （七）普通混凝土小型空心砌块------------------------------13（八）蒸压灰砂砖------------------------------------------13 （九）蒸压加气混凝土砌块----------------------------------13 八、防水材料的检测取样------------------------------------13 （一）防水卷材--------------------------------------------13 （二)防水涂料---------------------------------------------13 （三）建筑密封材料----------------------------------------13九、建筑幕墙和门窗的检测取样-----------------------------14 （一）建筑幕墙-------------------------------------------14 （二）建筑门窗-------------------------------------------15 十、钢结构材料的检测取样---------------------------------15 （一）钢结构工程用钢-------------------------------------15 （二）焊接材料-------------------------------------------16 （三）高强度螺栓-----------------------------------------17 （四）网架节点承载力检验---------------------------------17 十一、电气、给排水材料的检测取样------------------------18 十二、石材和陶瓷砖-----------------------------------18 （一）石材（大理石、花岗岩）-----------------------------18 （二）陶瓷砖---------------------------------------------18 十三、建筑材料和装饰装修材料有害物质检测----------------18 十四、市政工程------------------------------------------20 （一）回填材料-------------------------------------------20 （二）沥青及沥青混合料-----------------------------------20 （三）混凝土试件-----------------------------------------21 （四）砂浆试件-------------------------------------------21 （五）原材料试验-----------------------------------------21第二篇：现场工程质量检测一、建筑安装工程现场质量检测----------------------------22（二）室内环境污染检测-----------------------------------22 （三）综合布线检测---------------------------------------23 （四）建筑地基基础工程检测-------------------------------23 （五）主体结构工程检测-----------------------------------24 （六）钢结构工程无损检测--------------------------------27 二、市政工程现场检测------------------------------------28第三篇：建筑节能工程检测（一）检验依据-------------------------------------------29 （二）检验内容-------------------------------------------291、墙体节能工程------------------------------------------292、幕墙节能工程------------------------------------------293、门窗节能工程------------------------------------------294、屋面、地面节能工程------------------------------------305、采暖节能工程------------------------------------------306、通风与空调节能工程------------------------------------307、空调与采暖系统冷热源及管网节能工程--------------------308、配电与照明节能工程------------------------------------30摘编说明----------------------------------------------31第一篇:建设工程材料及构配件检测取样一、建筑工程混凝土试件的检测取样（一）混凝土抗压强度试件根据《混凝土结构工程施工质量验收规范》（GB 50204-2002），《建筑地面工程施工质量验收规范》（GB 50209-2002），《预拌混凝土》（GB14902－2003），用于检查结构构件和建筑地面混凝土强度的试件，应在混凝土的浇筑地点随机抽取。
