防火卷帘门的分区设计
- 格式:docx
- 大小:12.04 KB
- 文档页数:1
建筑防火设计中防火分区设置防火分区对于建筑防火设计极其重要,通过合理有效的防火分区设置能最大限度的保证建筑内部人员的安全。
防火分区是指在设计中将建筑物的平面和空间用防火墙、防火门窗、防火卷帘及一定耐火极限的楼板等分成若干区。
防火分区包括楼层的水平分区和垂直分区两部分。
在建筑物内采取划分防火分区这一措施,可以在建筑物发生火灾时,有效地把火势控制在一定的范围内,阻止火势蔓延扩大,减少火灾损失,同时可以为人员安全疏散、消防扑救提供有利条件。
防火分区的重要性已在无数次火灾中得到验证。
一、传统防火分区划分方案就建筑物而言,当其中某一空间发生火灾,火便因燃烧过程中的热辐射、对流和传导,或通过楼板、墙壁内部的烧损处或门窗洞口向其他空间蔓延,最后发展成为整座建筑物的火灾。
因此,在一定时间内把建筑物的火势控制在一定区域内,防止在水平或垂直方向蔓延,是非常重要的。
现行消防技术规范防火分区划分,主要分为水平防火分区和竖向防火分区。
(一)水平防火分区划分水平防火分区是指用防火墙、防火门或防火卷帘等防火分隔物将各楼层在水平方向分隔出的防火区域。
它可以阻止火灾在楼层的水平方向蔓延,防火分区应用防火墙分隔。
在采用防火墙确有困难的情况下,可用特级防火卷帘、普通防火卷帘加冷却水幕或单独设置防火分隔水幕进行分隔,防火墙同其它部位相通时须设甲级防火门、防火窗或相当于防火墙耐火极限的防火卷帘。
在一些小规模的开口部位可以用流量不小于21∕s.m的防火分隔水幕分隔、防火分隔水幕等设施替代。
(二)竖向防火分区划分竖向防火分区指用以防止多层或高层建筑物层与层之间竖向发生火灾蔓延的分区。
它采取用耐火性能较好的楼板及窗间墙(含窗下墙)的方法,在建筑物的垂直方向对每个楼层进行防火分隔。
如果在建筑物内设置上下层连通的中庭、敞开楼梯、自动扶梯、走马廊等开口部位,在不采取防火分隔措施的情况下,应将上下连通层作为一个防火分区,成为一个竖向的防火分区。
水平和竖向防火分区划分方法是相互联系的,如竖向防火分区划分面积叠加很容易造成防火分区超过国家规范允许的最大建筑面积,须在开口部位设置相当于防火墙耐火极限的防火卷帘或水幕分隔,管道井用不燃烧体封隔,这样将竖向防火分区变为某一楼层的水平防火分区。

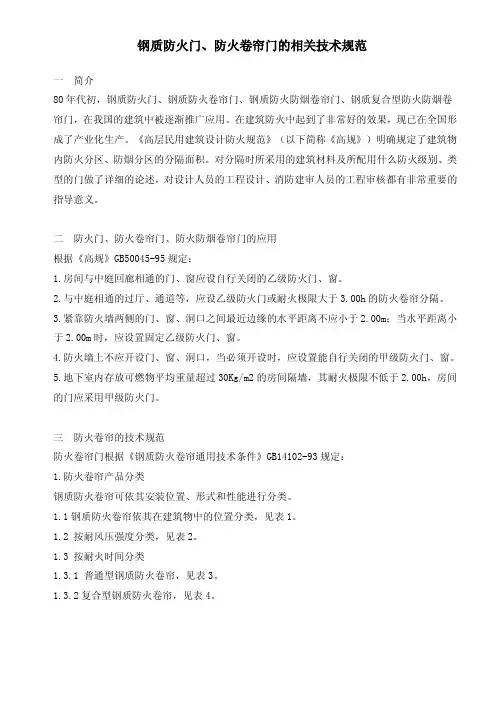

钢质防火门、防火卷帘门的相关技术规范一简介80年代初,钢质防火门、钢质防火卷帘门、钢质防火防烟卷帘门、钢质复合型防火防烟卷帘门,在我国的建筑中被逐渐推广应用。
在建筑防火中起到了非常好的效果,现已在全国形成了产业化生产。
《高层民用建筑设计防火规范》(以下简称《高规》)明确规定了建筑物内防火分区、防烟分区的分隔面积。
对分隔时所采用的建筑材料及所配用什么防火级别、类型的门做了详细的论述,对设计人员的工程设计、消防建审人员的工程审核都有非常重要的指导意义。
二防火门、防火卷帘门、防火防烟卷帘门的应用根据《高规》GB50045-95规定:1.房间与中庭回廊相通的门、窗应设自行关闭的乙级防火门、窗。
2.与中庭相通的过厅、通道等,应设乙级防火门或耐火极限大于3.00h的防火卷帘分隔。
3.紧靠防火墙两侧的门、窗、洞口之间最近边缘的水平距离不应小于2.00m;当水平距离小于2.00m时,应设置固定乙级防火门、窗。
4.防火墙上不应开设门、窗、洞口,当必须开设时,应设置能自行关闭的甲级防火门、窗。
5.地下室内存放可燃物平均重量超过30Kg/m2的房间隔墙,其耐火极限不低于2.00h,房间的门应采用甲级防火门。
三防火卷帘的技术规范防火卷帘门根据《钢质防火卷帘通用技术条件》GB14102-93规定:1.防火卷帘产品分类钢质防火卷帘可依其安装位置、形式和性能进行分类。
1.1钢质防火卷帘依其在建筑物中的位置分类,见表1。
1.2 按耐风压强度分类,见表2。
1.3 按耐火时间分类1.3.1 普通型钢质防火卷帘,见表3。
1.3.2复合型钢质防火卷帘,见表4。
类别及代号耐风压 Pa50 490.380 784.5120 1176.8表3类别及代号耐火时间hF1 1.5F2 2.0表4类别及代号耐火时间hF3 2.5F4 3.01.4按耐火时间和防烟性能分类1.4.1普通型钢质防火卷帘,见表5。
表5类别及代号耐火时间h 漏烟量(20Pa压差)FY1 1.5 ≤0.2m3/m2minFY 2.0 ≤0.2m3/m2min1.4.2复合型钢质防火防烟卷帘,见表6。
两个防火分区的划分标准
在建筑物中,防火分区的划分至关重要,可以有效防止火势的蔓延,保障人员安全疏散和消防救援。
以下是两个防火分区划分的基本标准:
1. 每个楼层应划分防火分区
防火分区应在每个楼层划分,这是为了防止火势在不同楼层之间蔓延。
防火分区的划分可以借助防火墙、防火卷帘等设施来实现。
2. 防火分区面积应符合规范要求
不同场所的防火分区面积要求可能有所不同。
例如,商场、电影院等公共场所的每个防火分区最大面积不应大于2500平方米。
对于仓库,则不应大于6000平方米。
3. 防火分隔设施应按规范设置
防火墙、防火卷帘等防火分隔设施应按规范要求进行设置,并应具备自动关闭功能。
防火卷帘应能在火灾发生时自动降落,有效阻止火势的蔓延。
4. 防火分区不应跨越防火分区
如果防火分区需要跨越其他防火分区,应使用防火门或防火卷帘等设施进行隔离,以确保火势不会蔓延到其他区域。
5. 疏散通道、楼梯间不应被划分在防火分区内
疏散通道和楼梯间是人员逃生的主要通道,因此不应被划分在防火分区内。
这些区域应保持畅通无阻,以便人员快速撤离。
6. 消防设施应符合规范要求
建筑物内应设置符合规范的消防设施,如消火栓、灭火器、喷淋系统等。
这些设施应定期检查和维护,确保其在火灾发生时能正常运行。
7. 易燃易爆物品的储存和使用应符合规范要求
对于易燃易爆物品的储存和使用,应采取独立的防火分隔措施,并严格遵守相关规范要求,以降低火灾风险。
2023消防备考:关于《防火卷帘的分隔及控制》,看这篇就够了强化训练1.消防服务机构对某商场的防火卷帘的升降控制逻辑进行了检查,下列检查结果中正确的是()。
A. 对同一防火分区内一只感烟探测器以及一只感温探测器进行加烟、加温试验,该防火分区疏散走道的防火卷帘下降至距楼板面1.8m处B. 对一只专门用于联动疏散走道上防火卷帘的感温火灾探测器进行加烟试验,该防火卷帘下降至距楼板面 1.8m处C. 对同一防火分区内两只独立的感温探测器进行加温试验,该防火分区内的非疏散走道的防火卷帘直接下降到楼板面D. 对相邻两个防火分区内各一只独立的感烟探测器进行加烟试验,其中一个防火分区内的非疏散走道的防火卷帘直接下降到楼板面【解析】C,根据《火灾自动报警系统设计规范》GB50116-2013条文4.6.3-1可知疏散通道上设置的防火卷帘的联动控制设计要求为防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制位于的防火卷帘下降至距楼板面1.8m处。
所以A选项一只感烟和一只感温错误,B选项一只专用感温错误;根据条文4.6.4-1可知非疏散通道上设置的防火卷帘的联动控制设计要求为防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号,作为防火卷帘下降的联动触发信号,并应联动控制防火卷帘直接下降到楼板面,所以C选项正确,D选项两个防火分区错误。
本题答案为C。
2.下列关于工业建筑的防火分隔做法中,正确的是()。
A. 甲醇仓库采用了耐火极限为4.00h的防火墙划分防火分区,防火墙上设置2m 宽的耐火极限为4.00h的防火卷帘B. 氯酸钠厂房采用了耐火极限为4.00h的防火墙划分防火分区,防火墙上设置了1m宽的耐火极限为4.00h的防火卷帘C. 面粉仓库采用了采用了耐火极限为4.00h的防火墙划分防火分区,防火墙上设置了4m宽,3m高的耐火极限为4.00h的防火卷帘D. 陶瓷制品烧成厂房采用了采用耐火极限为2.50h的防火卷帘划分防火分区【解析】C,根据《建筑设计防火规范》GB50016-2014(2018年版)表3.3.2注1可知仓库内的防火分区之间必须采用防火墙分隔,甲、乙类仓库内防火分区之间的防火墙不应开设门、窗、洞口,根据其条文说明可知丙、丁、戊类仓库可采用与防火墙等效的措施进行分隔,如防火卷帘,宽度一般控制在不大于6.0m,高度控制在4.0m以下,甲醇为甲类,面粉为丙类,所以 A选项错误,C 选项正确;根据表3.3.1注1可知厂房的防火分区之间应采用防火墙分隔。

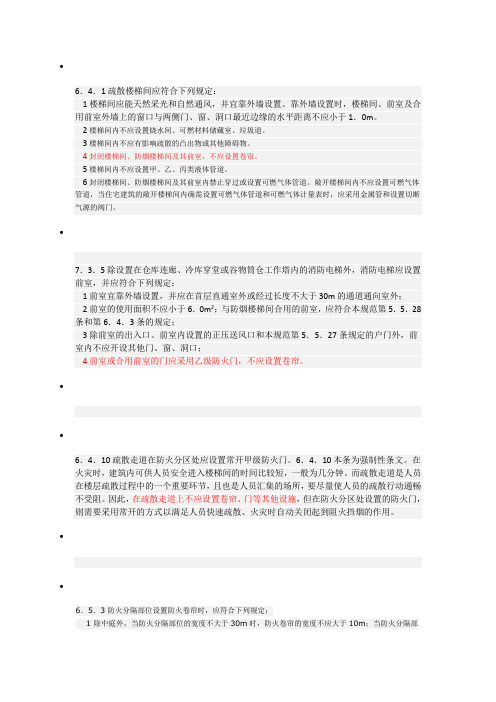

∙6.4.1 疏散楼梯间应符合下列规定:1 楼梯间应能天然采光和自然通风,并宜靠外墙设置。
靠外墙设置时,楼梯间、前室及合用前室外墙上的窗口与两侧门、窗、洞口最近边缘的水平距离不应小于1.0m。
2 楼梯间内不应设置烧水间、可燃材料储藏室、垃圾道。
3 楼梯间内不应有影响疏散的凸出物或其他障碍物。
4 封闭楼梯间、防烟楼梯间及其前室,不应设置卷帘。
5 楼梯间内不应设置甲、乙、丙类液体管道。
6 封闭楼梯间、防烟楼梯间及其前室内禁止穿过或设置可燃气体管道。
敞开楼梯间内不应设置可燃气体管道,当住宅建筑的敞开楼梯间内确需设置可燃气体管道和可燃气体计量表时,应采用金属管和设置切断气源的阀门。
∙7.3.5 除设置在仓库连廊、冷库穿堂或谷物筒仓工作塔内的消防电梯外,消防电梯应设置前室,并应符合下列规定:1 前室宜靠外墙设置,并应在首层直通室外或经过长度不大于30m的通道通向室外;2 前室的使用面积不应小于6.0m2;与防烟楼梯间合用的前室,应符合本规范第5.5.28条和第6.4.3条的规定;3 除前室的出入口、前室内设置的正压送风口和本规范第5.5.27条规定的户门外,前室内不应开设其他门、窗、洞口;4 前室或合用前室的门应采用乙级防火门,不应设置卷帘。
∙∙6.4.10 疏散走道在防火分区处应设置常开甲级防火门。
6.4.10 本条为强制性条文。
在火灾时,建筑内可供人员安全进入楼梯间的时间比较短,一般为几分钟。
而疏散走道是人员在楼层疏散过程中的一个重要环节,且也是人员汇集的场所,要尽量使人员的疏散行动通畅不受阻。
因此,在疏散走道上不应设置卷帘、门等其他设施,但在防火分区处设置的防火门,则需要采用常开的方式以满足人员快速疏散、火灾时自动关闭起到阻火挡烟的作用。
∙∙6.5.3 防火分隔部位设置防火卷帘时,应符合下列规定:1 除中庭外,当防火分隔部位的宽度不大于30m时,防火卷帘的宽度不应大于10m;当防火分隔部位的宽度大于30m时,防火卷帘的宽度不应大于该部位宽度的1/3,且不应大于20m。
防火卷帘规范解读防火卷帘作为一种防火分隔设施,在生活中应用广泛。
在GB50166-2013《火灾自动报警系统设计规范》对防火门及防火卷帘系统联动控制设计中做出如下规定:由以上规定我们不难得出如下结论:1、疏散通道和非疏散通道联动要求不同。
在很多工程中混淆了疏散通道和非疏散通道,往往将卷帘动作设置为一步降至地面,还有些设备厂家将控制器设置为延时下降。
实际这种状态存在极大安全隐患。
人员疏散需要一定的时间,如果发生火警信号就第一时间关闭防火卷帘,延时的几十秒时间根本不能满足疏散要求。
即时卷帘按钮可以操控,在烟雾和火情状况影响下,要么人员不懂得操控,要么因惊恐在操控后不去恢复卷帘,导致失去卷帘分隔意义。
因此除中庭,天井,自动扶梯之外防火卷帘应严格按疏散通道卷帘设计要求施工。
2、对于非疏散通道防火卷帘无专用探测器设置要求,防火分区内任两只独立火灾探测器的报警信号,触发联动防火卷帘下降到地面。
3、对于疏散通道防火卷帘则下降分为两步:降至1.8米:1)防火分区内任两只独立的感烟火灾探测器的报警信号(规范此处表述不够严谨,对于地下室很多设计采用温感)联动控制防火卷两降至1.8米。
联动同非疏散通道。
2)一只专门用于联动防火卷帘的感烟火灾探测器报警信号联动控制防火卷两降至1.8米。
疏散通道防火卷帘联动应设置专用感烟探测器,联动程序应包括两只烟感报警信号和一只专用烟感报警信号。
降至地面:任一只专门用于联动防火卷帘的感温火灾探测器的报警信号联动控制防火卷帘降至地面。
疏散通道防火卷帘联动应设置专用感温探测器,4、为保证联动可靠性规范对温感数量做出规定:在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于两只专门用于联动防火卷帘的感温火灾探测器。
注意是任一侧不少于,即在卷帘两侧5米范围内应有不少于4只专用感温探测器报警信号参与联动。
条文说明对于两只探测器解释:在卷帘的任一侧离卷帘纵深0.5m~5m内设置不少于2只专门用于联动防火卷帘的感温火灾探测器,是为了保障防火卷帘在火势蔓延到防火卷两前及时动作,也是为了防止单只探测器由于偶发故障而不能动作。
防火门及防火卷帘技术要求一、防火门1.本工程防火门采用钢制防火门。
(地下采用钢制,地上采用木质)1.1用于疏散走道、楼梯间和前室的1400mm宽子母扇防火门中,子扇宽度不得大于400mm。
1.2防火门均为向疏散方向开启的平开门,开启方向见各楼层平面图所示。
用于疏散的走道、楼梯间和前室的防火门均安装闭门器,双扇防火门均应安装顺序器;常开防火门必须有自行关闭和信号反馈装置,凡设置气体消防的房间,其门窗应为消防联动感应门,并能自行关闭。
防火门内外侧应能手动开启,检修用防火门要求安装门锁。
1.3变配电室、地下室的库房、设备间以及相邻防火分区之间的门,均为甲级防火门。
空调机房、水泵房、风机房等设备机房的门采用甲级防火隔音门,参见04J610-1中G1页e型防火隔音门,隔声量按G1页中说明1.4条执行。
1.4地下车库内电梯厅门、操作间与餐厅之间联通位置、消防电梯前室、合用楼梯间前室、防烟楼梯间及其前室的门、库房门均采用乙级防火门、窗。
2.材料及制作要求2.1依据GB12955-2008《防火门》、09BJ13-4《钢质防火门窗、防火卷帘》、GB50877-2014《防火卷帘、防火门、防火窗施工及验收规范》等相关规范、图集及发包方提供的施工图纸等进行钢制防火门及防火窗样式及安装节点等深化设计并报发包方,经建设单位和设计单位认可后方可生产;2.2耐火隔热性、耐火完整性A1.50(甲级)≥1.50小时;A1.00(乙级)≥1.00小时;A0.50(丙级)≥0.5小时。
2.3材料与配件2.3.1防火门框、门扇面板采用冷轧钢板,加固件可采用热轧钢材。
门框钢板厚度≥1.2mm,内嵌不燃性材料制成的膨胀防火胶条;门扇面板厚度≥0.8mm;无螺孔加固件钢板厚度≥1.2mm,有螺孔加固件及铰链板厚度≥3.0mm。
2.3.2防火门扇内应填充对人体无毒无害的防火隔热材料,填充材料、粘接剂应经国家认可授权检测机构检验达到GB8624-2012《建筑材料及制品燃烧性能分级》规定燃烧性能A级要求和GB/T20285-2006《材料产烟危险毒性分级》规定产烟毒性危险分级ZA2级要求。
木结构建筑防火分区的要求随着绿色建筑理念的推广和木结构建筑的兴起,关于木结构建筑防火分区的要求也逐渐受到关注。
木结构建筑的防火分区要求主要包括以下几个方面。
一、防火区划设计防火分区应根据建筑用途、火灾危险性等因素进行设计,通过分区,将整个建筑分成数个独立的防火区域,防止火势在建筑内蔓延。
划分防火分区时应考虑建筑的楼层、结构、用途等因素,并根据相关规范和标准确定不同分区的防火等级。
二、防火分区隔墙防火分区隔墙是划分防火分区的重要组成部分,其功能是将建筑分割为不同的防火区域。
防火分区隔墙及其它配套措施应满足防火等级要求,常见的隔墙材料包括砌体、轻钢龙骨、石膏板等。
防火分区隔墙应具备良好的防火性能,达到一定的防火时间,以便在发生火灾时将火势控制在一定范围内。
三、防火分区防烟措施除了防火隔墙,防火分区还应设有防烟措施。
建筑内部需要合理设置烟气防排通道和排烟设备,以将火灾产生的烟雾有效排除。
防火分区内的楼梯间、过道等通道也需要考虑防烟措施,确保人员疏散时的安全和顺畅。
四、通风与排烟系统设计五、疏散通道和出口设置防火分区内应设置合理的疏散通道和出口。
疏散通道宽度要符合相关规范和标准的要求,确保人员能够快速逃离火灾现场。
出口要明确标识,配备相应的疏散指示标识和照明设备,提供适当的安全疏散路径。
六、防火分区内的防火门和防火卷帘门防火隔墙上的门和窗口应采用具有一定防火性能的防火门和防火窗,以防火灾蔓延。
防火门和防火卷帘门要满足相关防火标准的要求,具备一定的防火时间,能够阻挡火势的扩展。
七、防火分区的灭火设备防火分区内还应设置一定数量的灭火器材,如手提式灭火器、消防栓等,方便人员在火灾初期进行灭火。
灭火设备的设置位置应符合相关规范要求,并定期检查和维护,确保正常使用。
总结起来,木结构建筑防火分区主要包括防火区划设计、防火隔墙、防烟措施、通风与排烟系统设计、疏散通道和出口设置、防火门和防火卷帘门、以及灭火设备等要求。
消防安全建筑物防火卷帘门配置大全在消防安全建筑物中,防火卷帘门是一种重要的防火设备。
它能有效隔离火势蔓延,为人员疏散和灭火提供必要的时间窗口。
根据建筑物的不同需求,防火卷帘门的配置也各有特点。
本文将就消防安全建筑物防火卷帘门的配置进行详细介绍。
一、大厦高层建筑的防火卷帘门配置大厦高层建筑由于建筑高度和人员数量较多,对防火卷帘门的需求较为复杂。
在大厦高层建筑中,一般会采用以下防火卷帘门配置:1. 主干电压防火卷帘门:主要用于隔离大厦不同楼层之间的楼梯间、电梯井等位置,以阻止火势沿楼梯或电梯井蔓延。
2. 防烟防火卷帘门:用于楼梯间、电梯井以及走廊等位置。
它除了具备阻止火势蔓延的功能,还能有效阻挡烟气进入逃生通道,保证人员疏散的安全。
3. 逃生通道防火卷帘门:安装在紧急出口、避难室等位置,能够迅速启闭,确保人员的安全疏散。
二、商业建筑的防火卷帘门配置商业建筑通常有较大的空间和较多的人员流动,因此其防火卷帘门配置需求如下:1. 商业大门防火卷帘门:用于商场、超市等出入口位置,可根据需要定制门幕设计,既保证防火效果,又具备商业宣传的功能。
2. 店面区域防火卷帘门:商业建筑中的店面区域,应配置防火卷帘门,以隔离不同店面之间的火势蔓延,提供安全的逃生通道。
3. 商业楼梯口防火卷帘门:楼梯口是商业建筑中人员疏散的重要通道,防火卷帘门的配置能够有效隔离楼梯间火势,确保人员安全撤离。
三、住宅小区的防火卷帘门配置住宅小区防火卷帘门的配置主要考虑到居民的安全需求,以下是推荐的配置方案:1. 小区大门防火卷帘门:用于小区的主入口,能够有效阻挡外部火势蔓延,并提供安全的逃生通道。
2. 单元门防火卷帘门:安装在住宅楼的每个单元门口,以隔离不同单元之间的火势,保证居民的逃生安全。
3. 楼梯间防火卷帘门:安装在住宅楼梯间,能够迅速启闭,有效阻止火势蔓延,确保人员安全疏散。
四、工业厂房的防火卷帘门配置工业厂房对防火卷帘门的需求主要是为了阻止火势蔓延和确保工人的安全撤离。
防火卷帘门的设置消防技术规范中防卷帘门的设置要求主要有以下几条:1《高规》第4.2.4条:两座高层或高层建筑与不低于二级耐火等级的单层、多层民用建筑相邻,当相邻较高一面外墙耐火极限不低于2.00h,墙上开口部位设有甲级防火门、窗或防火卷帘时,其防火间距可适当减小,但不宜小于4.00m。
2《高规》第5.1.4条:高层建筑内设有上下层相连通的走廊、敞开楼梯、自动扶梯等开口部位时,应按上下连通层作为一个防火分区,其允许最大建筑面积之和不应超过本规定第5.1.1条的规定。
当上下开口部位设有耐火极限大于3.00h的防火卷帘或水幕等分隔设施时,其面积可不叠加计算。
3《高规》第5.1.5.2条:与中庭相通的过厅、通道等,应设乙级防火门或耐火极限大于3.00h的防火卷帘分隔。
4《高规》第5.4.5条:设在疏散走道上的防火卷帘应在卷帘的两侧设置启闭装置,并应具有自动、手动和机械控制的功能。
5《高规》第6.3.3.4条:消防电梯前室的门,应采用乙级防火门或具有停滞功能的防火卷帘。
6《火灾自动报警系统设计规范》第6.3.8条规定:消防控制设备对防火卷帘的控制,应符合以下要求:6.3.8.1疏散通道上的防火卷帘两侧,应设置火灾探测器组及其警报装置,且两侧应设置手动控制按纽;6.3.8.2疏散通道上的防火卷帘,应按下列程序自动控制下降:(1)感烟探测器动作后, 卷帘下降至距地(楼)面1.8M;(2)感温探测器动作后,卷帘下降到底;6.3.8.3用作防火分隔的防火卷帘,火灾探测器动作后,卷帘应下降到底;随着社会经济的快速发展,高层建筑建设,城市面貌有了很大变化。
但由于建筑层数及面积都比以前增长很多,特别是大型商场、综合展览等如因面积过大,超过了防火分区最大允许面积规定,在采用防火墙作防火分隔时,又不便于经营和管理,于是更多地采用了防火卷帘门替代防火隔墙。
在消防工作中,发现防火卷帘门在工程设计中存在许多普遍性问题。
盲目的设置防火卷帘门,不仅增加了工程造价,更直接影响了建筑物防火、防烟效果,降低了建筑物的安全性能。
防火卷帘、防火门、防火窗施工及验收规范GB 50877—2014施行日期:2014年8月1日自己注释:检查数量(除非特殊标注):统统都是全数检查。
一、防火卷帘防火卷帘时,应符合下列规定:《建规》30m10m;当防火分隔部位的宽度1/3,20m。
(按各自防火分区分别计算)2 防火卷帘应具有火灾时靠自重自动关闭功能。
3 除本规范另有规定外,防火卷帘的耐火极限不应低于本规范对所设置部位墙体的耐火极限要求。
当防火卷帘的耐火极限符合现行国家标准《门和卷帘的耐火试验方法》GB/T 7633有关耐火完整性和耐火隔热性的判定条件时,可不设置自动喷水灭火系统保护。
当防火卷帘的耐火极限仅符合现行国家标准《门和卷帘的耐火试验方法》有关耐火完整性的判定条件时,应设置自动喷水灭火系统保护。
4 防火卷帘应具有防烟性能,与楼板、梁、墙、柱之间的空隙应采用防火封堵材料封堵。
5 需在火灾时自动降落的防火卷帘,应具有信号反馈的功能。
条文说明:防火卷帘存在着防烟效果差、可靠性低等问题。
因此,设计中要尽量减少防火卷帘的使用。
本条所指防火分隔部位的宽度是指某一防火分隔区域与相邻防火分隔区域两两之间需要进行分隔的部位的总宽度。
如某防火分隔区域为B,与相邻的防火分隔区域A有1条边L1相邻,则B区的防火分隔部位的总宽度为L1;与相邻的防火分隔区域A有2条边L1、L2相邻,则B区的防火分隔部位的总宽度为L1与L2之和;与相邻的防火分隔区域A和C分别有1条边L1、L2相邻,则B区的防火分隔部位的总宽度可以分别按L1和L2计算,而不需要叠加。
联动控制设计《火规》4.6.2 防火卷帘的升降应由防火卷帘控制器控制。
4.6.3 疏散通道上设置的防火卷帘1 联动控制方式的报警信号应联动控制防火卷帘下降至距楼板面1.8m处;信号应联动控制防火卷帘下降到楼板面;在卷帘的任一侧距卷帘纵深0.5m~5m 内应设置不少于2 只专门用于联(消防交流蔻,群46944-9530)2 手动控制方式,应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。
防火门、防火卷帘的设置和控制方式防火门、防火卷帘的设置和控制方式引言为了防止火灾在建筑物中蔓延扩大,需要采取必要的防火分隔措施,防火门和防火卷帘等防火分隔物能在一定的时间内满足耐火稳定性、完整性和隔热性要求,把建筑物的空间分隔成若干个防火分区,使每个防火分区一旦发生火灾时,能够在一定的时间内不至于向外蔓延扩大,以此来有效地控制火势,为扑救火灾创造良好的条件。
虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用,但在消防实践中因设计不合理、选型不当、安装不规范,存在常开式防火门被常闭式代替,防火门被防护卷帘代替,特别是在一些高层建筑、大型公众聚集场所使用防火门、防火卷帘时与场所的经营性质经常发生矛盾,防火卷帘的联动控制方式设置不合理,在发生火灾后不能及时迫降造成火灾蔓延扩大,以上诸多问题导致防火门、防火卷帘不能有效的发挥作用,本文将结合工作实践从以下几方面谈一点认识。
一、防火门设置的有关规定在《建筑设计防火规范》、《高层民用建筑防火规范》(以下简称“建规”、“高规”)中防火门的设置要求主要有以下几条:1、《建规》第7.5.2条:防火门的设置应符合下列规定:(1)应具有自闭功能。
双扇防火门应具有按顺序关闭的功能;(2)常开防火门应能在火灾时自行关闭,并有信号反馈的功能;(3)防火门内外两侧应能手动开启;(4)设置在变形缝附近时,防火门开启后,其门扇不应跨越变形缝,并应设置在楼层较多的一侧。
2、《火灾自动报警系统设计规范》第6.3.7条规定:消防控制设备对常开防火门的控制,应符合以下要求:(1)门任一侧的火灾探测器报警后,防火门应自动关闭;(2)防火门关闭信号应送到消防控制室。
3、《建规》第7.4.11条:建筑中的封闭楼梯间、防烟楼梯间、消防电梯前室,不应设置卷帘门。
疏散走道在防火分区处应设置甲级常开防火门。
二、防火门在消防实践中存在的主要问题1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。
*作品编号:DG13485201600078972981*创作者:玫霸*防火卷帘门的规范及说明防火卷帘门防火卷帘是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计上采用了卷轴内藏的特点,具有结构合理紧凑。
防火卷帘帘面通过传动装置和控制系统达到卷帘的升降。
起到防火、隔火作用,产品外形平整美观、造型新颖,具有钢性强。
防火卷帘门广泛应用于工业与民用建筑的防火隔断区,能有效地阻止火势蔓延,保障生命财产安全,是现代建筑中不可缺少的防火设施。
目录分类及作用防火卷帘门使用范围:防火卷帘门在使用过程中注意的操作细节防火卷帘门分类1. 按材质分2. 按安装形式3. 按开启方向4. 1级,耐火时间1.50h5. F2级,耐火时间2.0h6. F3级,耐火时间3.00h7. F4级,耐火时间4.00h其他信息防火卷帘门选购要点展开分类及作用防火卷帘门使用范围:防火卷帘门在使用过程中注意的操作细节防火卷帘门分类1. 按材质分2. 按安装形式3. 按开启方向4. 1级,耐火时间1.50h5. F2级,耐火时间2.0h6. F3级,耐火时间3.00h7. F4级,耐火时间4.00h其他信息防火卷帘门选购要点展开编辑本段分类及作用防火卷帘门作用和分类防火卷帘门是现代高层建筑中不可缺少的防火设施,防火门除具备普通门的作用外,具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能,广泛应用于高层建筑、大型商场等人员密集的场合。
防火卷帘门的种类主要有复合型钢质防火卷帘(防火防烟)、无机特级防火卷帘(双轨双帘)、钢质复合型水喷汽雾式防火卷帘、钢质复合型侧向式防火卷帘、钢质复合型水平式防火卷帘、无机特级折叠式防火卷帘以及带各种帘中门的防火卷帘变型类别。
防火卷帘门一般在什么地方设置?依据工艺决定的,防火卷帘门除设置在防火墙外,在两个防火分区之间没有防火墙的也应设置防火卷帘。
一般设在以下部位。
(1)封闭疏散楼梯,通向走道;封闭电梯间,通向前室及前室通向走道的门。
防火分区的划分标准
一、防火分区间应以防火墙、防火卷帘、防火水幕等防火分隔设施分隔。
二、甲、乙、丙类厂房和甲、乙、丙类仓库内的防火墙,其耐火极限不应低于4.00h。
三、丁、戊类厂房和丁、戊类仓库内的防火墙,其耐火极限可不低于
3.00h。
四、防火墙上不应开设门窗洞口,确需开设时,应设置不可开启或火灾时能自动关闭的甲级防火门窗。
五、建筑内设置自动扶梯时,其防火分区隔墙上应安装甲级防火门或具有一定耐火时间的防火卷帘。
六、建筑物的梁、柱等构件与对面一侧相距小于5m时,应视为一侧的防火分区。
七、防火分区之间应采用防火墙分隔,确有困难时,可采用防火卷帘等防火分隔设施分隔。
八、建筑内设置厨房时,厨房与其他部位应采用实墙分隔,并设置独立出口。
九、建筑内设置商业服务网点时,商业服务网点应与住宅部分完全分隔,确需连通时,应采用乙级防火门。
十、设有自动喷水灭火系统或独立消防给水系统的建筑,其防火分区的最大允许建筑面积可按本表规定增加1倍。
火灾事故中的建筑物防火卷帘的要求与布置消防安全常识大全在火灾事故中,建筑物的防火措施至关重要。
而其中,防火卷帘的要求与布置则是保护建筑和人员安全的重要组成部分。
本文将对火灾事故中建筑物防火卷帘的要求与布置进行详细介绍,并提供一份消防安全常识大全。
一、建筑物防火卷帘的要求与布置防火卷帘是一种应急设备,用于阻隔火灾在建筑物内蔓延,确保人员疏散通道畅通和火势控制。
下面将从防火卷帘的要求和布置两个方面进行详细探讨。
1. 防火卷帘的要求(1)防火等级要求:防火卷帘应根据建筑物的使用性质和火灾风险等级确定防火等级,一般分为A级、B级和C级。
不同等级的防火卷帘承受火焰温度和时间的要求有所不同。
(2)材料选择:防火卷帘的材料应选用耐高温、耐火性能良好的材料,如玻璃纤维防火布、不燃烧丙烯酸纤维等。
(3)开启方式:防火卷帘应设置手动和电动两种开启方式,以防电力故障或火灾烟雾导致电力中断。
(4)自动控制:防火卷帘应配备温度、烟雾和火焰感应器等自动控制设备,确保在火灾发生时能够及时启动。
2. 防火卷帘的布置(1)应在建筑物的主要通道、楼梯口和安全出口位置设置防火卷帘,确保人员疏散途径畅通。
(2)防火卷帘的布置应保持紧凑整齐,避免与其他设备或管道产生干扰。
(3)建筑物不同区域的防火卷帘应根据需要设置分区控制,以便在火灾发生时能够灵活控制和调整。
二、消防安全常识大全除了建筑物防火卷帘的要求与布置,了解消防安全常识也是每个人应具备的基本技能。
下面将提供一份消防安全常识大全,以提高公众对火灾防范和自救的认知。
1. 火灾预防(1)定期进行火灾隐患排查,及时消除各类火源和可燃物。
(2)合理使用电器设备,定期检查电线、插座和开关的安全情况。
(3)严禁乱扔烟蒂,尽量避免在易燃和爆炸物品附近吸烟。
2. 发现火灾时的应急处理(1)及时拨打火警电话报警,确保消防队及时赶到。
(2)在火势较小时,使用灭火器或灭火器具进行初期灭火。
(3)若火势较大,立即撤离人员,并确保门窗关闭,以减缓火势蔓延。
防火卷帘门的分区设计
防火分区我们都知道,是指用防火墙、楼板、防火门或防火卷帘分隔的区域,可以将火灾限制在一定的局部区域内(在一定时间内),防止火势蔓延,而且防火分区的隔断同样也对烟气起了隔断作用。
在建筑物内采用划分防火分区这一措施,可以在建筑物一旦发生火灾时,有效地把火势控制在一定的范围内,减少火灾损失,同时可以为人员安全疏散、消防扑救提供有利条件。
我们都清楚防火卷帘门和防火门的防火防烟作用,特别的防火卷帘门,在一些大型的洞口设计上,必须采用防火卷帘门。
那么,在建设设计上有哪些环境需要划分防火分区呢?
一:封闭疏散楼梯,通向走道,封闭电梯间,通向前室及前室通向走道的门。
高层住宅楼和大型商场几乎都有这种疏散楼梯,也就是我们平时看到的消防通道。
二:电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门。
三:划分防火分区,控制分区建筑面积所设防火墙和防火隔墙上的门。
当建筑物设置防火墙或防火门有困难时,要用防火卷帘门代替,同时须用水幕保护。
四:规范(如GB50045-95《高层民用建筑设计防火规范》)或设计特别要求防火、防烟的隔墙分户门。
