伺服驱动器原理及选型
伺服驱动器是一种用于控制伺服电机的电子装置，它通过将电源电压转换为适合于驱动电机的有源电流，从而实现电机的精准控制和运动控制。
伺服驱动器通常由电源模块、控制模块和功率模块组成。
伺服驱动器的原理是根据控制信号的输入来调整输出电压和电流的大小，以保持电机转子位置与输入信号的要求一致。
它通过采集电机的反馈信号，例如位置、速度和转矩等，对这些信号进行处理，并与输入信号进行比较，以控制输出给电机的电流。
选型时，需考虑以下几个关键因素：
1. 适配电机类型与规格：不同类型的伺服驱动器适用于不同类型的伺服电机，如步进电机、直流伺服电机或交流伺服电机。
因此，需要选型符合所需电机类型和规格的驱动器。
2. 功率与电压：驱动器的功率和电压需与电机匹配，以确保能够提供足够的电力驱动电机正常运行。
3. 控制方式与精度要求：根据应用需求选择合适的控制方式，如位置控制、速度控制或转矩控制，以及所需的运动精度。
4. 通信接口与扩展性：根据应用需求选择适合的通信接口，如RS-232、RS-485、CAN或以太网等。
同时，也要考虑驱动器的扩展性，以便与其他设备进行更复杂的系统集成。
5. 保护功能与可靠性：驱动器应具备过流、过热和短路保护功能，以确保电机和设备的安全运行。
可靠性也是选型时要考虑的关键因素之一，选择具备高可靠性和稳定性的品牌和型号。
总之，合适的伺服驱动器选型能够确保电机的准确控制和高性能运行，同时也能提高系统的稳定性和可靠性。
需要综合考虑电机类型、功率要求、控制精度、通信接口等因素，选择适合自己应用需求的伺服驱动器。
伺服驱动器的基础知识伺服驱动器是一种控制电机运动的电子设备，它广泛应用于工业自动化和机械系统中。
本文将介绍伺服驱动器的基础知识，包括其工作原理、分类以及在实际应用中的应用场景。
一、工作原理伺服驱动器的工作原理可以简单描述为输入指令信号通过控制电路产生控制信号，通过功率放大电路放大后驱动电机运动。
其具体工作过程如下：1. 输入指令信号：通常采取模拟量输入或数字量输入的方式，如模拟电压、电流信号或脉冲信号。
2. 控制电路：将输入信号进行放大、滤波和比较操作，产生控制信号。
3. 功率放大电路：将控制信号经过放大电路放大后，输出给电机。
4. 电机驱动：根据电机的特性和控制信号，实现电机的运动控制。
二、分类根据其控制方式和应用场景的不同，伺服驱动器可以分为多种类型。
下面介绍常见的几种分类：1. 位置式伺服驱动器：通过比较输入信号和反馈信号的位置差异，控制电机的角度或位置。
适用于需要精确定位和控制的场景。
2. 速度式伺服驱动器：根据输入信号和反馈信号的速度差异，控制电机的转速。
适用于需要精确控制转速的场景。
3. 力矩式伺服驱动器：通过控制输入信号和电机输出的力矩差异，实现对电机扭矩的控制。
适用于需要精确控制力矩的场景。
4. 力式伺服驱动器：根据输入信号和输出信号的力差异，控制电机的力量输出。
适用于需要精确控制力量输出的场景。
三、应用场景伺服驱动器广泛应用于各种机械系统和工业自动化领域。
以下是几个常见的应用场景：1. 机床：伺服驱动器可用于控制切削和加工过程中的工作台、进给轴等部件的运动，提高精度和效率。
2. 机器人：伺服驱动器可用于控制机器人的关节和末端执行器，实现各种复杂的运动和任务。
3. 包装机械：伺服驱动器可用于控制包装机械上的输送带、旋转盘等部件的运动，确保产品的准确定位和包装效果。
4. 输送系统：伺服驱动器可用于控制输送带、滚筒等设备的运动，实现物料的精确运输和分拣。
5. 印刷设备：伺服驱动器可用于控制印刷设备上的印刷板、卷筒等部件的运动，提高印刷质量和速度。
伺服驱动系统工作原理伺服驱动系统是一种通过控制信号来控制运动的电动机驱动系统。
它通常由伺服电机、伺服控制器和反馈设备组成。
伺服电机负责执行实际的运动任务，伺服控制器负责发送控制信号，反馈设备则负责向伺服控制器提供运动的实际状态信息。
1.目标设定：用户通过控制接口设定所需的运动参数，例如位置、速度和加速度等。
2.控制信号生成：伺服控制器根据用户设定的目标参数生成相应的控制信号。
这些控制信号通常是电压或电流信号，用于驱动伺服电机执行相应的运动。
3.运动执行：控制信号被发送到伺服电机，电机根据信号的变化来实现运动。
例如，当控制信号表示需要加速时，伺服电机会逐渐增加输出力矩来提供所需的加速度。
4.反馈控制：伺服电机在运动过程中，通过反馈设备不断地提供当前位置、速度和加速度等运动状态信息给伺服控制器。
伺服控制器根据这些反馈信息，实时调整控制信号以达到精确的运动控制。
5.防干扰措施：伺服驱动系统通常会采取一些措施来提高其抗干扰能力。
例如，使用过滤器来滤除噪声干扰，或者使用信号补偿算法来弥补传感器误差带来的影响。
6.运动停止：当伺服电机达到用户设定的目标位置、速度或加速度时，伺服驱动系统会停止相应的控制信号，从而停止运动。
伺服驱动系统的工作原理基于控制理论和反馈控制原理。
通过不断地比较目标设定值和实际反馈值，伺服驱动系统能够实现高精度的运动控制。
同时，伺服驱动系统还能够根据需要进行速度或位置的调整，并具备一定的自我保护机制，例如过载保护和过热保护等。
总之，伺服驱动系统是一种通过控制信号和反馈信息来实现精确运动控制的驱动系统。
它具备高精度、高稳定性、强鲁棒性和较强的抗干扰能力等优点，被广泛应用于机械设备、自动化系统、机器人、工业生产线等领域。
伺服电机与伺服控制系统原理全伺服电机是一种能够在给定的位置和速度范围内精确控制旋转或线性运动的电机。
它通常由电机本体、编码器和伺服控制器组成。
伺服控制系统则是用来控制伺服电机运动的系统，包括传感器、运动控制器和执行器等。
一、伺服电机的原理伺服电机的主要原理是通过反馈控制来实现精确位置和速度的控制。
伺服电机的控制系统通常由三个主要组件组成，分别是电机本体、编码器和伺服控制器。
1.电机本体：伺服电机通常采用带有内部电脑的电机，可以通过传感器测量其位置和速度。
它具有高速、高精度和高效率等特点。
2.编码器：编码器是一种用来测量电机位置和速度的传感器。
它通常安装在电机的轴上，并通过光电、磁电或电容等方式来检测旋转的位置和速度。
3.伺服控制器：伺服控制器是控制伺服电机运动的关键组件，它接收由编码器测量的位置和速度信息，并根据预定的控制算法计算出驱动电机的控制信号。
控制信号通过控制电流或电压来控制电机转动。
二、伺服控制系统的原理伺服控制系统的主要原理是通过对伺服电机进行闭环控制来实现运动的精确控制。
闭环控制系统由传感器、运动控制器和执行器组成。
1.传感器：传感器用于测量伺服电机的位置和速度，反馈给运动控制器。
传感器通常是编码器，通过检测电机的位置和速度来提供准确的反馈信号。
2.运动控制器：运动控制器接收传感器的反馈信号，并根据控制算法计算出控制信号。
控制信号传输给执行器驱动，以实现对伺服电机位置和速度的控制。
3.执行器：执行器是伺服电机的驱动器，它接收来自运动控制器的控制信号，并转化为适当的驱动电流或电压，以驱动电机转动。
伺服控制系统的工作原理是不断比较期望位置和实际位置之间的差距，并调整控制信号，使得它们尽可能接近。
控制器根据编码器反馈的位置和速度信息，计算出一个修正量，并将其与设定值进行对比。
然后，该修正值将被发送到执行器，以调整电机的转动。
由于伺服电机采用了闭环控制，可以有效地解决电机在负载变化、摩擦和惯性等方面的不确定性。
伺服驱动系统原理
伺服驱动系统的工作原理主要包含以下几个步骤：
1. 输入信号处理：伺服驱动系统接收来自控制器的输入信号，这些信号通常是模拟或数字信号。
输入信号经过处理后将传递给驱动器。
2. 反馈信号采集：伺服驱动系统通过反馈装置采集伺服电机的位置或速度信息。
这些反馈信号将用于控制伺服电机的运动。
3. 误差计算：伺服驱动系统将输入信号和反馈信号进行比较，计算出误差。
误差是控制器用来调整驱动器输出信号的基础。
4. 功率驱动单元：功率驱动单元通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。
再通过三相正弦PWM电压型逆变器变频来驱动交流伺服电机。
这个过程可以简单的理解为AC-DC-AC的过程。
5. 控制方式：伺服驱动器一般都有三种控制方式：位置控制方式、转矩控制方式、速度控制方式。
总的来说，伺服驱动系统是一个非常复杂的系统，其工作原理涉及多个环节和步骤。
如需了解更多信息，建议查阅相关文献或咨询专业人士。

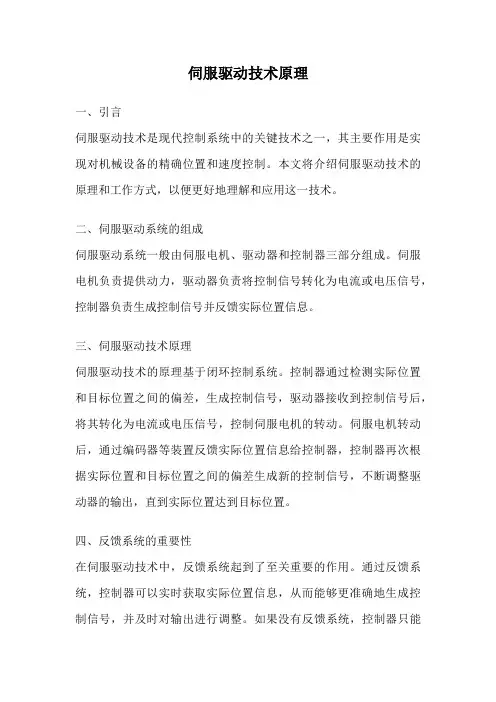

伺服驱动技术原理一、引言伺服驱动技术是现代控制系统中的关键技术之一，其主要作用是实现对机械设备的精确位置和速度控制。
本文将介绍伺服驱动技术的原理和工作方式，以便更好地理解和应用这一技术。
二、伺服驱动系统的组成伺服驱动系统一般由伺服电机、驱动器和控制器三部分组成。
伺服电机负责提供动力，驱动器负责将控制信号转化为电流或电压信号，控制器负责生成控制信号并反馈实际位置信息。
三、伺服驱动技术原理伺服驱动技术的原理基于闭环控制系统。
控制器通过检测实际位置和目标位置之间的偏差，生成控制信号，驱动器接收到控制信号后，将其转化为电流或电压信号，控制伺服电机的转动。
伺服电机转动后，通过编码器等装置反馈实际位置信息给控制器，控制器再次根据实际位置和目标位置之间的偏差生成新的控制信号，不断调整驱动器的输出，直到实际位置达到目标位置。
四、反馈系统的重要性在伺服驱动技术中，反馈系统起到了至关重要的作用。
通过反馈系统，控制器可以实时获取实际位置信息，从而能够更准确地生成控制信号，并及时对输出进行调整。
如果没有反馈系统，控制器只能根据预设的控制信号进行驱动，无法知道实际位置是否达到目标位置，很难实现精确的控制。
五、位置控制与速度控制伺服驱动技术可以实现精确的位置控制和速度控制。
在位置控制中，控制器根据实际位置和目标位置之间的偏差生成控制信号，驱动伺服电机转动，直到实际位置达到目标位置。
在速度控制中，控制器根据实际速度和目标速度之间的偏差生成控制信号，控制伺服电机的转速，使其达到目标速度。
六、PID控制算法在伺服驱动技术中，常用的控制算法是PID控制算法。
PID控制算法根据实际位置和目标位置之间的偏差，计算出比例项、积分项和微分项，并将它们加权相加得到最终的控制信号。
比例项用于根据偏差的大小调整输出，积分项用于消除静态误差，微分项用于预测偏差的变化趋势，从而更快地调整输出。
七、伺服驱动技术的应用伺服驱动技术广泛应用于工业自动化领域。
伺服系统的工作原理是什么伺服系统是一种用于控制和调节机械设备运动的系统，广泛应用于工业自动化和机电控制领域。
伺服系统的核心是伺服电机，通过控制电机的转速和位置来实现对机械系统的精确控制。
本文将介绍伺服系统的工作原理和关键组成部分。
一、伺服系统的组成伺服系统主要由伺服电机、编码器、控制器和执行机构等组件组成。
1. 伺服电机：伺服电机是伺服系统的动力源，通过转动来驱动机械设备的运动。
伺服电机通常采用直流电机、步进电机或无刷电机，其类型和规格根据实际应用需求而定。
2. 编码器：编码器是伺服系统的反馈装置，用于检测电机的转速和位置。
编码器将电机的运动信息转化为脉冲信号，传递给控制器进行处理和反馈控制。
3. 控制器：控制器是伺服系统的核心，负责接收编码器反馈信号并进行运动控制。
控制器根据设定值和反馈信号之间的差异来调整电机的输出信号，实现对机械系统的控制和调节。
4. 执行机构：执行机构是伺服系统的输出端，根据控制器的指令来执行机械设备的运动。
执行机构可以是传动装置、阀门或其他操作设备，其类型和结构也因应用而异。
二、伺服系统的工作原理伺服系统的工作原理可以简单归纳为三个步骤：接收指令、执行控制、反馈调节。
1. 接收指令：伺服系统根据外部设定值或指令来确定机械设备的运动要求。
这些指令可以是手动输入、程序控制或传感器信号等形式。
2. 执行控制：控制器接收到指令后，通过与编码器进行比较来确定电机的位置和速度差异。
控制器利用PID控制算法计算出修正值，并将其转化为电机的控制信号。
3. 反馈调节：伺服系统通过编码器对电机的转速和位置进行实时监测，并将监测结果作为反馈信号传递给控制器。
控制器根据反馈信号与设定值之间的差异来调节电机的输出信号，实现对机械系统的精确控制和调节。
三、伺服系统的优势和应用领域伺服系统相比于其他控制系统具有以下优势：1. 高精度：伺服系统能够实现对机械设备的高精度控制，常用于需要精确位置和速度控制的应用场景，如数控机床、印刷设备等。
伺服驱动原理介绍伺服驱动是一种控制系统，它通过接收输入信号并输出精确的控制信号，以控制伺服电机或执行器的运动。
伺服驱动被广泛应用于工业自动化、机器人技术、航空航天等领域。
伺服驱动的原理如下：1.反馈系统：伺服驱动中的一个核心组成部分是反馈系统。
这是通过传感器实现的，传感器测量实际运动的位置、速度或力，并将这些数据返回给伺服驱动器。
这些反馈信号与由控制器生成的参考信号进行比较，以确定实际运动与期望运动之间的差异。
2.控制器：控制器是伺服驱动的另一个关键组成部分。
它接收反馈信号和参考信号，并根据差异生成控制信号。
控制器可以是硬件的或软件的，用于执行特定的控制算法，以确保实际运动与期望运动一致。
3.比例-积分-微分控制（PID控制）：PID控制是伺服驱动器中广泛使用的一种控制算法。
它分为三个部分：比例（P）控制、积分（I）控制和微分（D）控制。
比例控制使用反馈与参考之间的误差来生成控制信号，其大小与误差成比例。
积分控制根据误差的累积历史来生成控制信号，从而消除长期误差。
微分控制根据误差的变化速率来生成控制信号，以减少过冲和震荡。
4.驱动器：驱动器是将控制信号转换为实际电机或执行器的动作的关键组成部分。
驱动器根据控制信号的大小和方向，向电机提供适量的电流或压力，以实现期望的运动。
驱动器通常包含功率放大器和电机反向保护等功能，以确保电机的安全运行。
5.反馈环：伺服驱动通常是一个闭环系统，其中反馈信号用于调整控制信号，以弥补实际运动和期望运动之间的差异。
通过反馈环，伺服驱动能够自动校正错误，不断调整控制信号，以使实际运动与期望运动更加接近。
6.传动机构：传动机构将电机的旋转运动转换为所需的线性或旋转运动，以执行相应的任务。
传动机构通常包括齿轮、皮带、螺线管等，通过这些机构，伺服驱动能够将电机的动力和运动传递到被控对象上。
总结起来，伺服驱动的原理是通过反馈系统、控制器、PID控制、驱动器和传动机构等组成部分的协同作用，将输入信号转换为精确的控制信号，并控制电机或执行器的运动，使之达到期望的位置、速度或力的控制目标。
伺服系统的工作原理伺服系统是一种能够精确控制运动位置、速度和加速度的系统，它在工业自动化、机器人、数控机床等领域都有着广泛的应用。
那么，伺服系统的工作原理是怎样的呢？接下来，我们将从控制原理、传感器、执行器和反馈系统等几个方面来详细介绍伺服系统的工作原理。
首先，伺服系统的控制原理是通过控制器对执行器施加控制信号，实现对运动位置、速度和加速度的精确控制。
控制器通常采用PID控制算法，通过对反馈信号和期望信号进行比较，计算出控制误差，并根据误差值调整控制信号，使执行器能够按照期望轨迹进行运动。
其次，伺服系统的传感器起着至关重要的作用，它能够实时地获取执行器的位置、速度和加速度等运动状态信息，并将这些信息反馈给控制器。
常用的传感器包括编码器、光电传感器、压力传感器等，它们能够准确地感知执行器的运动状态，为控制器提供准确的反馈信号。
再者，执行器是伺服系统的关键组成部分，它能够根据控制信号实现精确的运动控制。
常见的执行器包括伺服电机、液压缸、气动缸等，它们能够将电信号或液压气压信号转换为机械运动，并实现高精度的位置控制。
最后，反馈系统是伺服系统中的重要环节，它能够将执行器的实际运动状态反馈给控制器，以实现闭环控制。
通过反馈系统，控制器能够及时地调整控制信号，使执行器能够实现精确的位置、速度和加速度控制，从而满足不同的运动要求。
综上所述，伺服系统的工作原理是通过控制器、传感器、执行器和反馈系统等组成部分相互配合，实现对运动位置、速度和加速度的精确控制。
它在工业自动化领域有着广泛的应用，能够提高生产效率、保证产品质量，是现代制造业中不可或缺的关键技术之一。
伺服驱动原理介绍
伺服驱动系统通常由电机、编码器、控制器和功率放大器组成。
电机是伺服驱动系统的核心部件，常见的电机类型包括直流伺服电机、交流伺服电机和步进电机。
编码器用来反馈电机的位置、速度和力矩信息，控制器通过处理编码器反馈信号计算出控制电机的指令信号，功率放大器则将控制信号转化为电机所需的电流或电压信号。
伺服驱动系统的工作原理可以分为两个阶段：反馈环节和控制环节。
在反馈环节中，编码器将电机的实际位置、速度和力矩信息反馈给控制器。
编码器通常采用光电、磁性、光栅或霍尔效应等原理来实现位置和速度的测量。
控制器根据编码器的反馈信息与预定的目标位置或速度进行比较，计算出位置误差或速度误差。
在控制环节中，控制器根据位置或速度误差计算出控制电机的指令信号。
控制器通常采用PID控制算法来调整输出信号，PID控制算法通过比例、积分和微分三个环节来实现精确的控制，并根据控制算法计算的输出信号调整功率放大器的输入信号，从而实现对电机的控制。
在伺服驱动系统中，位置控制和速度控制是最常见的应用。
在位置控制中，控制器通过不断调整输出信号，使得电机按照预设的轨迹运行到指定的位置。
在速度控制中，控制器根据编码器的反馈信号调整输出信号，使得电机达到预设的速度。
此外，伺服驱动系统还可以实现力矩控制、加速度控制等功能，根据具体应用需求进行扩展。
伺服驱动系统具有响应快、精度高、稳定性好等特点，能够实现高精度的定位和运动控制。
它不仅广泛应用于自动化生产中，提高了生产效率
和产品质量，还被应用于航空航天、医疗器械、精密仪器等领域。
随着科技的不断进步，伺服驱动技术将会得到更广泛的应用和发展。
伺服驱动基本原理
伺服驱动的基本原理是通过对电机的控制，使其输出的转速、转矩等参数能够精确地跟随给定的指令信号。
具体来说，伺服驱动的基本原理包括以下几个方面：
1. 反馈控制：伺服驱动系统通常会配备位置、速度或电流等反馈装置，通过检测电机的实际运动状态，将反馈信号与指令信号进行比较，从而实现闭环控制。
反馈控制能够使系统对外界扰动具有较强的抑制能力，提高系统的稳定性和精度。
2. PID控制：PID控制是伺服驱动中常用的控制算法，它通过比较反馈信号与指令信号的差异，并根据差异的大小调整驱动系统的控制量，使系统快速响应、稳定运行。
PID控制器由比例控制、积分控制和微分控制三个部分组成，根据实际需求和系统特性进行参数调整。
3. 电流控制：伺服驱动系统通常需要控制电机的输出电流，以实现对转矩的控制。
电流控制可以通过PWM（脉宽调制）技术实现，调整PWM信号的占空比来控制电机输出的平均电流。
4. 电机模型：伺服驱动系统需要对电机进行建模，以便在控制过程中准确地预测和调整电机的运动状态。
电机模型一般包括电机的动态特性、转矩-速度曲线等，可以通过实验或者理论计算得到。
通过以上原理的组合和调节，伺服驱动系统能够实现对电机精确的
位置、速度和转矩控制，广泛应用于机械运动控制、自动化设备等领域。
机电一体化系统设计基础课程教学辅导
第四章：伺服驱动系统的原理与种类
一、教学建议
●通过文字教材掌握伺服驱动的基本原理，了解机电一体化伺服驱动系统的种类及其特性。
●流媒体课件第15讲介绍了机电一体化系统伺服驱动的基本原理、种类及其特性；
●在学习的过程中，如果有学习的心得和体会，请在课程论坛上和大家分享；如果有什么疑惑，也可以在课程论坛寻找帮助。
二、教学要求
1．掌握伺服驱动的基本原理
一般来说，伺服系统组成框图如图1所示。
图1 伺服系统组成框图
（1）控制器：伺服系统中控制器的主要任务是根据输入信号和反馈信号决定控制策略，控制器通常由电子线路或计算机组成。
（2）功率放大器：伺服系统中功率放大器的作用是将信号进行放大，并用来驱动执行机构完成某种操作，功率放大装置主要由各种电力电子器件组成。
（3）执行机构：执行机构主要由伺服电动机或液压伺服机构和机械传动装置等组成。
（4）检测装置：检测装置的任务是测量被控制量，实现反馈控制。
无论采用何种控制方案，系统的控制精度总是低于检测装置的精度，因此要求检测装置精度高、线性度好、可靠性高、响应快。
2．了解机电一体化伺服驱动系统的种类及其特性
（1）根据使用能量的不同，可以分为电气式、液压式和气压式等几种类型，特性如表1所示。
表1 伺服驱动系统的特点及优缺点
（2）伺服驱动系统按控制原理的不同还可以分为开环、全闭环和半闭环等伺服系统。
①开环伺服系统
如图2所示，若伺服驱动系统中没有检测反馈装置则称为开环伺服系统。
开环伺服系统的精度较低，一般可达到0.01m左右，且速度也有一定的限制，但其结构简单、成本低、调整和维修都比较方便，另外由于被控量不以任何形式反馈到输入端，所以其工作稳定、可靠，因此在一些精度、速度要求不很高的场合，如线切割机、办公自动化设备中得到了广泛应用。
图2 开环伺服系统
②全闭环伺服系统
如图3所示，全闭环伺服系统是由安装在工作台上的位置检测装置，将工作台的直线位移转换成电信号，并在比较环节与指令脉冲相比较，将所得的偏差值经过放大，由伺服电机驱动工作台向偏差减小的方向移动，直到偏差值等于零为止，定位精度可以达到亚微米量，是实现高精度位置控制的一种理想的控制方案。
但由于全部的机械传动链都被包含在位置闭环之中，机械传动链的惯量、间隙、摩擦、刚性等非线性因素都会给伺服系统造成影响，从而使系统的控制和调试变得异常复杂，制造成本高。
因此，全闭环伺服系统主要用于高精密和大型的机电一体化设备。
图3 全闭环伺服系统
③半闭环伺服系统
半闭环伺服系统中工作台的位置通过电机上的传感器或是安装在丝杆轴端的编码器间接获得，它与全闭环伺服系统的区别在于检测元件位于系统传动链的中间，故称为半闭环伺
服系统。
图4所示。
由于部分传动链在系统闭环之外，故其定位精度比全闭环的稍差。
但由于测量角位移比测量线位移容易，并可在传动链的任何转动部位进行角位移的测量和反馈，所以结构比较简单，调整、维护也比较方便。
由于将惯性质量很大的工作台排除在闭环之外，系统调试比较容易、稳定性好，具有较高的性价比，被广泛应用于各种机电一体化设备。
图4 半闭环伺服系统。
