密封垫片的标准

核心提示：管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰..管道密封垫片的化工部标准的大概情况化工部标准（欧洲体系）1. HG20606-97（钢制管法兰用非金属平垫片）压力等级分：PN0.25Mpa、PN0.6Mpa、PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：FF型（全平面），RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带包边形）。

2．HG20607-97（钢制管法兰用聚四氟乙烯包覆垫片）压力等级分：PN0.6Mpa、PN1.0Mpa、PN2.5Mpa、PN4.0Mpa。

密封面形式分：PMF（机加工翅形）、PMS（机加工矩形）、PFT（折包形）。

3．HG20608-97(钢制管法兰用柔性石墨复合垫片) 压力等级分：PN1.0Mpa、PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa。

密封面形式分：RF、MFM、TG（突面、凹凸面、榫槽面），RF-E形（突面、带内包边形）。

4．HG20609-97（钢制管法兰用金属包覆垫片）压力等级分：PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa。

无密封面形式之分。

5．HG20610-97(钢制管法兰用缠绕式垫片) 压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN16.0Mpa。

密封面形式：A（基本型榫槽面使用）、B（内环形凹凸面使用）、C（外环型突面使用）、D（内外环型突面使用）。

6．HG20611-97（钢制管法兰用齿形组合垫片）压力等级分：PN1.6Mpa、PN2.5Mpa、PN4.0Mpa、PN6.3Mpa、PN10.0Mpa、PN2.5Mpa。

密封面形式分：RF（带外环突面使用）、MFM（基本型凹凸面使用）。

7．HG20612-97(钢制管法兰用金属环垫) 压力等级分：PN6.3Mpa、PN10.0Mpa、PN16.0Mpa、PN25.0Mpa。

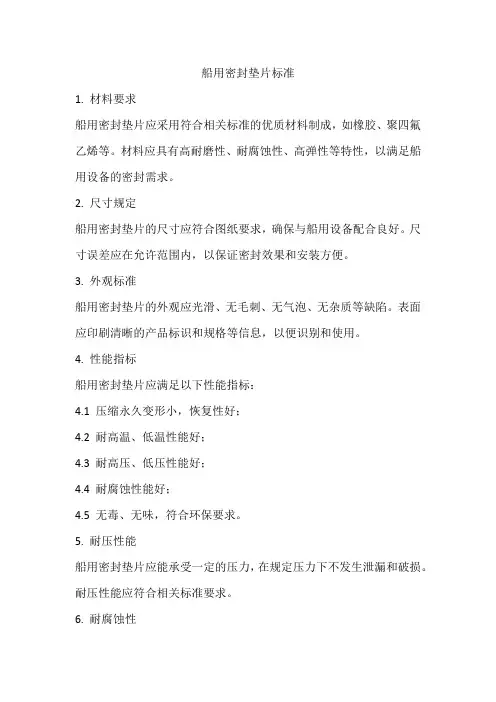

船用密封垫片标准1. 材料要求船用密封垫片应采用符合相关标准的优质材料制成，如橡胶、聚四氟乙烯等。

材料应具有高耐磨性、耐腐蚀性、高弹性等特性，以满足船用设备的密封需求。

2. 尺寸规定船用密封垫片的尺寸应符合图纸要求，确保与船用设备配合良好。

尺寸误差应在允许范围内，以保证密封效果和安装方便。

3. 外观标准船用密封垫片的外观应光滑、无毛刺、无气泡、无杂质等缺陷。

表面应印刷清晰的产品标识和规格等信息，以便识别和使用。

4. 性能指标船用密封垫片应满足以下性能指标：4.1 压缩永久变形小，恢复性好；4.2 耐高温、低温性能好；4.3 耐高压、低压性能好；4.4 耐腐蚀性能好；4.5 无毒、无味，符合环保要求。

5. 耐压性能船用密封垫片应能承受一定的压力，在规定压力下不发生泄漏和破损。

耐压性能应符合相关标准要求。

6. 耐腐蚀性船用密封垫片应具有较好的耐腐蚀性，能适应各种腐蚀介质的环境。

在盐雾、酸碱等恶劣环境下，仍能保持良好的密封性能。

7. 耐高温性船用密封垫片应能在高温环境下保持良好的性能。

在高温条件下，垫片的物理性能应保持稳定，不发生变形、收缩、膨胀等现象。

8. 使用寿命船用密封垫片的使用寿命应满足用户要求，在正常工况下使用时，应具有良好的稳定性、可靠性和耐久性。

9. 安装要求：9.1 在安装船用密封垫片时，应确保设备表面清洁、干燥，无油污、杂质等影响密封性能的物质；9.2 安装过程中应避免划伤、扭曲或损坏垫片；9.3 在有特殊要求的情况下，应按照相关规定进行安装，如使用专用工具、符合安裝扭矩要求等；9.4 安装后应检查垫片的密封性能，确保无泄漏。

10. 质量保证为确保船用密封垫片的质量和可靠性，供应商应提供以下质量保证措施：10.1 提供产品质量检验合格证书和使用说明书；10.2 建立完善的质量管理体系，包括原材料检验、过程控制、成品检验等环节；10.3 对产品质量进行跟踪服务，及时解决质量问题并进行改进。

国标管法兰密封垫片
一、国标管法兰密封垫片概述
国标管法兰密封垫片是一种用于管道连接件密封的垫片，根据我国国家标准GB/T 9128-2010《钢制管法兰密封垫片》设计制作。

它具有良好的密封性能，可以有效防止介质泄漏，确保管道系统的安全运行。

二、国标管法兰密封垫片分类与性能
国标管法兰密封垫片按材质可分为金属垫片、非金属垫片和半金属垫片三大类。

金属垫片具有良好的耐磨性和抗腐蚀性；非金属垫片具有优异的压缩回弹性和抗粘连性；半金属垫片兼具金属和非金属的优点，具有较高的密封性能。

三、国标管法兰密封垫片选用原则
在选用国标管法兰密封垫片时，应根据管道系统的工况条件，如温度、压力、介质特性等，选择合适的材质和型式。

同时，要考虑密封垫片的耐磨性、抗腐蚀性、压缩回弹性等性能指标，确保密封效果和安全性能。

四、国标管法兰密封垫片应用领域
国标管法兰密封垫片广泛应用于石油、化工、天然气、电力、冶金、水处理等行业的管道系统中，为确保管道连接部位的密封安全，降低泄漏风险。

五、国标管法兰密封垫片市场前景
随着我国工业建设的不断推进，尤其是石油化工、天然气等领域的发展，对国标管法兰密封垫片的需求逐年增长。

同时，国家对于安全生产和环保要求的不断提高，使得高品质的国标管法兰密封垫片市场前景十分广阔。

总之，国标管法兰密封垫片在我国管道系统中具有重要地位，其分类、性能、选用原则以及在各个领域的应用，都体现了其不可或缺的作用。

聚四氟乙烯垫片标准聚四氟乙烯垫片是一种常用的密封材料，具有优异的耐腐蚀性、耐高温性和耐老化性能。

在工业领域中，聚四氟乙烯垫片被广泛应用于阀门、管道、泵等设备的密封部位，以确保设备的正常运行和安全生产。

为了规范聚四氟乙烯垫片的生产和应用，制定了一系列的标准，下面将详细介绍聚四氟乙烯垫片的相关标准内容。

首先，聚四氟乙烯垫片的标准主要包括产品的技术要求、检验方法、包装、运输、贮存等内容。

在产品的技术要求方面，标准规定了聚四氟乙烯垫片的材料应符合相关的化学成分和物理性能指标，如强度、硬度、密度等。

同时，标准还对聚四氟乙烯垫片的尺寸、形状、表面质量、密封性能等进行了详细的要求，以确保产品的质量稳定和可靠性。

其次，聚四氟乙烯垫片的标准还对产品的检验方法进行了规定。

这些检验方法包括外观检查、尺寸测量、物理性能测试、化学成分分析等内容。

通过严格的检验，可以确保产品符合标准要求，并且能够满足工业生产的需要。

此外，标准还对聚四氟乙烯垫片的包装、运输和贮存提出了具体的要求。

合理的包装可以保护产品不受外界环境的影响，确保产品的质量不受损。

在运输和贮存过程中，也需要注意避免产品受潮、受热、受压等情况，以保证产品在投入使用时能够发挥最佳的性能。

总的来说，聚四氟乙烯垫片的标准对产品的生产、检验、包装、运输、贮存等环节进行了全面的规范，旨在确保产品的质量稳定、性能可靠。

只有严格按照标准要求进行生产和应用，才能够有效地保障设备的密封性能，确保工业生产的安全和稳定。

因此，生产企业和使用单位都应当严格遵守相关标准，共同维护好产品的质量和信誉。

在实际生产和应用中，我们还应当不断总结经验，加强质量管理，提高生产工艺水平，以满足市场的需求。

同时，也要加强对聚四氟乙烯垫片标准的宣传和培训，增强相关人员的标准意识和执行力，共同推动行业的健康发展。

综上所述，聚四氟乙烯垫片标准的制定和执行对于促进产品质量提升、行业规范发展具有重要意义。

只有通过标准化生产和应用，才能够有效地保障产品的质量和安全，为工业生产的持续发展提供坚实的保障。

石棉密封垫片标准
石棉密封垫片：是一种以石棉纤维或者石棉粉末为主要原料，经过有机炭烤焙处理，然后挤压制备而成的有一定高度和形状的密封垫片，主要用于实现机械密封。

三、试验要求
（1）石棉密封垫片的硬度必须符合要求，不应小于85度；
（2）石棉密封垫片的宽度和厚度一般以毫米为单位，宽度应满足设计要求，厚度精度应为±0.5mm；
（3）石棉密封垫片的表面应平整、光洁，无毛刺、气泡、裂缝等缺陷；
（4）石棉密封垫片的尺寸和型号应符合设计要求；
（5）石棉密封垫片的物理性能应满足设计要求，包括耐压强度、抗拉强度、抗油性、抗折性、密封性能等；
（6）石棉密封垫片应满足设计的使用要求，包括温度范围、使用油的类型等；
（7）石棉密封垫片的质量应符合国家相关标准或企业标准规定的质量要求。

四、检测方法
（1）硬度测试：使用拉力计进行测试，采用施加1000克力值的拉力来测试石棉密封垫片的硬度；
（2）宽度和厚度测试：使用激光厚度仪对石棉密封垫片的宽度和厚度进行测量；
（3）尺寸和型号检查：按设计要求，使用量规进行尺寸和型号检查；
（4）表面检查：使用视觉检查方法，检查石棉密封垫片的表面无气泡、裂缝等缺陷；
（5）耐压测试：使用压力表进行测试，测试石棉密封垫片的耐压强度。

五、可靠性测试
（1）抗油性测试：测试石棉密封垫片在不同油类中的密封性能；
（2）抗折性测试：测试石棉密封垫片在多次折弯及挤压中的密封性能；
（3）抗老化测试：测试石棉密封垫片在高温高湿环境中的老化情况；
（4）热收缩性能测试：测试石棉密封垫片在不同温度环境下收缩率及表面粘度的变化情况。

150LB/300LB美标低压法兰，法兰密封垫片（美标ANSI B16.5）SOF插入平焊法兰（slip-on平插）SOB法兰堵板.＊插入法兰的钢管外径D由客户任意定型号法兰规格钢管外径D最大允许值＊D1 D2D3D D4H1 H2 d 螺栓数150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LB 150LB 300LBSOF/SOB 1/2" 3/4" 1"11/4" 11/2" 22.027.234.042.749.088.998.4107.9117.5127.095.2117.5123.8133.3155.660.369.879.488.998.466.782.588.998.4114.334.942.950.863.573.0＝D+1D:为钢管外径15.915.917.520.622.222.225.427.027.030.211.112.714.315.917.514.315.917.519.020.616.016.016.016.016.016.019.019.019.022.044444444442" 21/2" 3" 31/2" 4" 60.5 76.3 90.0102.0 114.3 152.4177.8190.5215.9228.6165.1190.5209.5228.6254.0120.6139.7152.4177.8190.5127.0149.2168.3184.1200.092.1104.8127.0139.7157.2＝D+1.625.428.630.231.733.333.338.142.944.447.619.122.223.823.823.822.225.428.630.231.719.019.019.019.019.019.022.022.022.022.044488888885" 6" 8" 10" 12" 141.3168.3219.1273.0325.0254.0279.4342.9406.4482.6279.4317.5381.0444.5520.7215.9241.3298.4361.9431.8234.9269.9330.2323.8381.0185.7215.9269.9323.8381.0＝D+2.236.539.744.449.255.650.852.461.966.773.023.825.428.630.231.734.936.541.347.650.822.022.022.026.026.022.022.026.029.032.08881212812121616增强石墨密封垫片（可用于150LB和300LB法兰）特点：耐腐蚀，工作温度-200℃～+800℃,渗透率极低.型号规格 d D e 型号规格 d D eFG-1/2" FG-3/4" FG-1" FG-11/4" 1/2"3/4"1"11/4"23283544344250632222FG-31/2"FG-4"FG-5"FG-6"31/2"4"5"6"1041171441711391571852152222FG-11/2" FG-2" FG-21/2" FG-3" 11/2"2"21/2"3"5063759173921041272222FG-8"FG-10"FG-12"8"10"12"2223233812693233812221 lb= 0.4356kg = 4.45N1 in= 0.0254m1 in^2= 6.45x10^(-4)m^21 LB= 4.45/6.45x10^(-4)= 6899 N/m^2= 6899 Pa150LB = 150(6899)= 1.035x10^6 Pa= 1.035 MPa所以，150LB=1Mpa应该是镑的意思一般这种标法是美制法兰的标法美标法兰的Lb类似于公斤,我们说公斤实际说是kgf/cm2,那美标的说磅(Lb)就是说磅力,即Lb/in2,那后者就是压强Psi单位,如果是这样的话,1Psi=0.07kgf/cm2,也就是150Lb=10kgf/cm21 lb= 0.4356kg = 4.45N1 in= 0.0254m1 in^2= 6.45x10^(-4)m^21 LB= 4.45/6.45x10^(-4)= 6899 N/m^2= 6899 Pa150LB = 150(6899)= 1.035x10^6 Pa= 1.035 MPa所以，150LB=1Mpa法兰(flange)又叫法兰盘或突缘。

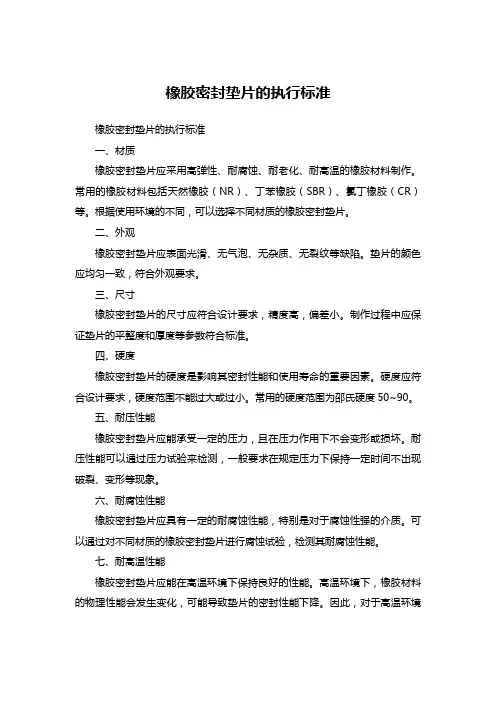

橡胶密封垫片的执行标准橡胶密封垫片的执行标准一、材质橡胶密封垫片应采用高弹性、耐腐蚀、耐老化、耐高温的橡胶材料制作。

常用的橡胶材料包括天然橡胶（NR）、丁苯橡胶（SBR）、氯丁橡胶（CR）等。

根据使用环境的不同，可以选择不同材质的橡胶密封垫片。

二、外观橡胶密封垫片应表面光滑、无气泡、无杂质、无裂纹等缺陷。

垫片的颜色应均匀一致，符合外观要求。

三、尺寸橡胶密封垫片的尺寸应符合设计要求，精度高，偏差小。

制作过程中应保证垫片的平整度和厚度等参数符合标准。

四、硬度橡胶密封垫片的硬度是影响其密封性能和使用寿命的重要因素。

硬度应符合设计要求，硬度范围不能过大或过小。

常用的硬度范围为邵氏硬度50~90。

五、耐压性能橡胶密封垫片应能承受一定的压力，且在压力作用下不会变形或损坏。

耐压性能可以通过压力试验来检测，一般要求在规定压力下保持一定时间不出现破裂、变形等现象。

六、耐腐蚀性能橡胶密封垫片应具有一定的耐腐蚀性能，特别是对于腐蚀性强的介质。

可以通过对不同材质的橡胶密封垫片进行腐蚀试验，检测其耐腐蚀性能。

七、耐高温性能橡胶密封垫片应能在高温环境下保持良好的性能。

高温环境下，橡胶材料的物理性能会发生变化，可能导致垫片的密封性能下降。

因此，对于高温环境使用的橡胶密封垫片，应选择适合的高温橡胶材料，并保证其耐高温性能符合要求。

八、安装性能橡胶密封垫片应易于安装，且在安装过程中不会损坏。

安装时应保证垫片与密封面的贴合度，避免出现扭曲、挤压等现象。

同时，安装过程中应避免使用过于尖锐的工具或刮伤垫片表面。

九、老化性能橡胶密封垫片在使用过程中会受到老化因素的影响，如氧化、紫外线照射等。

因此，橡胶密封垫片应具有一定的抗老化性能，以保证其在使用周期内的性能稳定。

可以通过老化试验来检测橡胶密封垫片的抗老化性能。

十、环保要求橡胶密封垫片应使用环保材料制作，不含有对人体和环境有害的物质。

同时，在生产过程中应尽量减少废弃物的产生，实现绿色生产。

硅橡胶法兰密封垫片标准
硅橡胶法兰密封垫片是一种广泛应用于管道、容器、设备等领域的密封材料。

为了保证这种密封垫片的质量和安全性能，国家制定了一系列的标准。

硅橡胶法兰密封垫片的标准主要包括以下方面：
1. 尺寸标准：标准规定了硅橡胶法兰密封垫片的尺寸范围、公差和形状，以确保垫片能够与各种管道、容器、设备等标准配套使用，并能够保证密封性能。

2. 材料标准：标准规定了硅橡胶法兰密封垫片使用的原材料、物理性能、化学成分等要求。

这些要求旨在确保垫片具有耐高温、耐低温、耐腐蚀、耐磨损等优异性能，以满足不同工况下的使用需求。

3. 技术标准：标准规定了硅橡胶法兰密封垫片的制造工艺、检验方法、包装和贮存要求。

这些标准旨在确保垫片的制造和使用过程中的质量控制和管理，从而保证垫片的可靠性和安全性。

硅橡胶法兰密封垫片标准的制定和执行，有助于提高垫片的质量和安全性能，并促进相关行业的健康发展。

- 1 -。

密封垫片标准
密封垫片是以金属或非金属板状材质，经切割，冲压或裁剪等工艺制成，用于管道之间的密封连接，机器设备的机件与机件之间的密封连接。

按材质可分为金属密封垫片和非金属密封垫片。

金属的有铜垫片，不锈钢垫片，铁垫片，铝垫片等。

非金属的有石棉垫片，非石棉垫片，纸垫片，橡胶垫片等。

密封垫片，是一种用于机械、设备、管道等内部，起密封作用的材料。

密封垫片标准
1、GB4622.2-93 缠绕式垫片管法兰尺寸系列
2、GB9126.1-88 平面型钢制管法兰用石棉橡胶片
3、GB9126.2-88 凸面型钢制管法兰用石棉橡胶片
4、GB9126.3-88 凹凸面钢制管法兰用石棉橡胶片
5、GB9129-88 钢制管法兰用石棉橡胶垫片技术条件
6、GB9130-88 钢制管法兰连接用金属环垫技术条件
7、HGJ70-91 钢制管法兰用柔性石墨复合垫片。

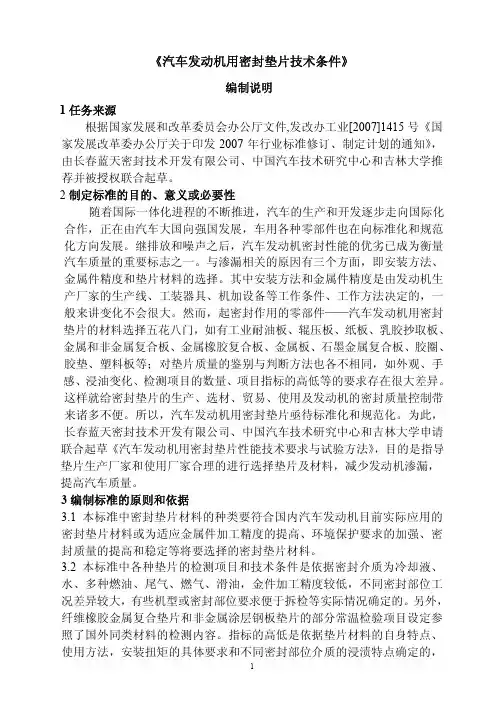

《汽车发动机用密封垫片技术条件》编制说明1任务来源根据国家发展和改革委员会办公厅文件,发改办工业[2007]1415号《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》，由长春蓝天密封技术开发有限公司、中国汽车技术研究中心和吉林大学推荐并被授权联合起草。

2制定标准的目的、意义或必要性随着国际一体化进程的不断推进，汽车的生产和开发逐步走向国际化合作，正在由汽车大国向强国发展，车用各种零部件也在向标准化和规范化方向发展。

继排放和噪声之后，汽车发动机密封性能的优劣已成为衡量汽车质量的重要标志之一。

与渗漏相关的原因有三个方面，即安装方法、金属件精度和垫片材料的选择。

其中安装方法和金属件精度是由发动机生产厂家的生产线、工装器具、机加设备等工作条件、工作方法决定的，一般来讲变化不会很大。

然而，起密封作用的零部件——汽车发动机用密封垫片的材料选择五花八门，如有工业耐油板、辊压板、纸板、乳胶抄取板、金属和非金属复合板、金属橡胶复合板、金属板、石墨金属复合板、胶圈、胶垫、塑料板等；对垫片质量的鉴别与判断方法也各不相同，如外观、手感、浸油变化、检测项目的数量、项目指标的高低等的要求存在很大差异。

这样就给密封垫片的生产、选材、贸易、使用及发动机的密封质量控制带来诸多不便。

所以，汽车发动机用密封垫片亟待标准化和规范化。

为此，长春蓝天密封技术开发有限公司、中国汽车技术研究中心和吉林大学申请联合起草《汽车发动机用密封垫片性能技术要求与试验方法》，目的是指导垫片生产厂家和使用厂家合理的进行选择垫片及材料，减少发动机渗漏，提高汽车质量。

3编制标准的原则和依据3.1本标准中密封垫片材料的种类要符合国内汽车发动机目前实际应用的密封垫片材料或为适应金属件加工精度的提高、环境保护要求的加强、密封质量的提高和稳定等将要选择的密封垫片材料。

3.2本标准中各种垫片的检测项目和技术条件是依据密封介质为冷却液、水、多种燃油、尾气、燃气、滑油，金件加工精度较低，不同密封部位工况差异较大，有些机型或密封部位要求便于拆检等实际情况确定的。
