变压器故障分析及诊断技术研究摘要：电力需求量推动着我国电网建设规模的发展，大容量、超高压已经成为如今电力系统的发展方向。

变压器是电网中不可或缺的一部分，其具有电压变换、电气隔离、稳压及电能传输的作用，因此，它的正常运行将会保证电力系统安全、稳定、优质、可靠的运行。

在变压器长期运行的过程中，发生故障在所难免，因此对于变压器潜伏性的故障要及时预测，从而确保电力系统的安全运行。

关键词：变压器；故障分析；故障诊断技术1引言随着工业发展的加快与人口增长直线上升，我国的用电需求也在不断的提高，所以对同阶段配备的电力设备的要求也越来越高，变压器发生故障的可能性也越来越大；为了保证工业发展和人们的日常生活，我们必须不断的深入研究，对变压器进行故障分析进行汇总，并根据相应的故障进行诊断研究。

2变压器常见故障形成2.1 短路故障此处所说的短路故障指的是在变压器出口处由于各种原因而发生的短路，下面会进行具体论述。

（1）短路电流引起绝缘过热故障变压器在正常运行过程中，如果突然出现了短路问题，绕组中会流过很大的短路电流，其值约为额定值的数十倍，随后会散发很多热量，使变压器温度升高。

如果此时变压器的性能不够稳定的话，变压器的绝缘材料就会受到影响，轻则影响绝缘性能，重则发生击穿事故。

单相接地短路、两相接地短路、两相短路和三相短路都是如今较常见的出口短路形式，其中，三相短路的短路电流是最大。

（2）短路电动力引起绕组变形故障变压器在运行中发生短路时，如果短路电流很小，电力系统中的继电保护装置便会正确动作从而保护电路，此时绕组会发生轻微的形变；相反的，短路电流很大的话继电保护不能立即动作，此时绕组会严重变形，甚至有所损坏。

绕组发生轻微变形时，需要及时进行检修，不然的话，受短路电流长期影响，在一次又一次的冲击下也会损坏变压器。

因此，为了提高变压器抗短路能力，需要诊断绕组变形程度、制订合理的变压器检修周期。

2.2放电故障发生放电故障时，放电的能量大小会有所不同，所以便有了局部放电、火花放电和高能量放电。

电力变压器失效机理及故障诊断技术研究电力变压器是电网中不可或缺的重要元件，它通过变化电压和电流的比例，实现电能的输送和转换。

然而，在使用过程中，由于各种原因，变压器存在失效的风险，给电网带来安全隐患。

因此，研究电力变压器失效机理和故障诊断技术，对于保障电网稳定运行具有非常重要的意义。

一、电力变压器失效机理电力变压器失效的机理很复杂，主要包括以下几个方面。

1、绝缘材料老化绝缘材料是变压器中起着重要保护作用的重要材料。

然而，长期使用下来，绝缘材料遭受环境氧化、紫外光辐射、电场、热度和湿度等因素的影响，导致其老化、破损和变形，从而导致绝缘性能的降低和故障率的升高。

2、电气热疲劳电力变压器在长期运行过程中，由于正常工作时的电磁感应热和短路故障时的电弧压力波热等因素的作用，导致绕组内部和外部部件的温度产生差异，引起部分区域热膨胀变形，对变压器机械和电气性能都会产生一定程度的影响，从而影响变压器的运行效果。

3、电化学腐蚀变压器油中的有机酸和硫酸等成分，长期在电场和温度环境的作用下，会产生氧化、硫化和析出颗粒等电化学过程，从而导致变压器铜导体的电阻率增加、连接件锈蚀和变形等故障。

4、地震和外力冲击电力变压器在近年来的地震和强风天气中，很容易遭受物理力学外力作用，例如，铁心板、铁芯凸台等组件出现裂纹、变形、移位等痕迹，铁芯和线圈相对间距发生了变化，变压器阻抗比正常值增加，导致电路的容量下降和电压波动等失效现象。

5、油污污秽电力变压器的绝缘油负责对绝缘材料进行保护，因此其质量的优劣直接影响电力变压器的性能。

油质污秽和水份的渗入，会引发油品老化、氧化和相变，同时，因为导致电气界面强度下降和绝缘性能退化，使得变压器的故障率上升。

二、电力变压器故障诊断技术研究为了有效地防范电力变压器故障，提高能源利用效率，建立起全面高效的电力保障机制，必须对电力变压器失效机理进行研究并且开展故障诊断技术的开发研究。

目前，电力变压器故障诊断技术主要包括以下几种。

电力系统及其自动化中变压器故障诊断研究摘要：随着我国经济的快速发展和科学技术的飞速发展，对电力系统的稳定、安全、可靠的要求越来越高。

本文就电力系统及自动化中的变压器常见问题进行了分析，并对其进行了研究，并采取了相应的预防和控制措施，目的是为了更好地对变压器的常见问题进行预防和处理，从而减少事故的发生几率，降低不必要的危险。

关键词：电力系统；自动化；变压器；故障诊断引言在电力系统中，变压器是实现电能变换、电压波动和电流传递的关键设备。

但是，由于其构成结构的复杂性以及局部因素的影响，其事故危险性依然较高。

若变压器频繁出现故障，轻则停电，重则引发火灾等重大事故，对人民生产和生活造成难以估量的危害。

所以，要对变压器的常见故障进行研究，将其消灭在萌芽状态，为电力系统的自动化工程创造一个安全稳定的工作环境，保证人民群众的生命安全，保证有关工作的顺利进行。

1.电力变压器概述电力变压器的使用，主要用于通过电力系统传送电能。

在正常情况下，所采用的变压器均为三相三绕组三相自耦变压器。

电力变压器的构造较为复杂，如果出现故障，往往要经过一段时间检修，而在此期间，如果出现频繁停电，则会使很多设备不能正常运行，给企业带来很大的经济损失。

因此，操作管理者要做好日常操作和监测，做好日常维修，把故障消除在萌芽状态，更好地保证变压器的安全、稳定、可靠运行。

如果发现问题，就必须对其进行精确的检测，并及时解决，避免问题出现进一步恶化，导致造成更大的损失。

电力变压器的诊断方法电力变压器的故障诊断方式有许多，其中以直观检验法、油中溶解气体分析法、电器预防测试法和在线测试技术为主要的测试方式。

2.变压器产生故障的原因2.1.电力变压器外部故障原因分析了影响功率变压器外观质量的因素，认为其主要原因为：在工作时，瓷套内部出现过热。

电力变压器高低压侧套管是电力变压器壳体的主要绝缘体，而在通过瓷套管之后，从盒外引出的电力变压器绕组导线，是内部的固定电线和外部导线的电器元件。

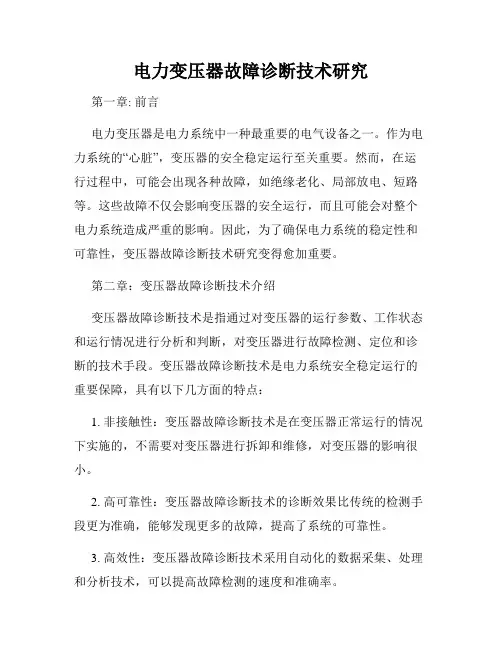

电力变压器故障诊断技术研究第一章: 前言电力变压器是电力系统中一种最重要的电气设备之一。

作为电力系统的“心脏”，变压器的安全稳定运行至关重要。

然而，在运行过程中，可能会出现各种故障，如绝缘老化、局部放电、短路等。

这些故障不仅会影响变压器的安全运行，而且可能会对整个电力系统造成严重的影响。

因此，为了确保电力系统的稳定性和可靠性，变压器故障诊断技术研究变得愈加重要。

第二章：变压器故障诊断技术介绍变压器故障诊断技术是指通过对变压器的运行参数、工作状态和运行情况进行分析和判断，对变压器进行故障检测、定位和诊断的技术手段。

变压器故障诊断技术是电力系统安全稳定运行的重要保障，具有以下几方面的特点：1. 非接触性：变压器故障诊断技术是在变压器正常运行的情况下实施的，不需要对变压器进行拆卸和维修，对变压器的影响很小。

2. 高可靠性：变压器故障诊断技术的诊断效果比传统的检测手段更为准确，能够发现更多的故障，提高了系统的可靠性。

3. 高效性：变压器故障诊断技术采用自动化的数据采集、处理和分析技术，可以提高故障检测的速度和准确率。

4. 经济性：变压器故障诊断技术不需要加大对设备的负荷，不会对设备造成额外的损耗，其诊断所需要的成本也较为低廉。

第三章：变压器故障诊断技术的研究和应用1. 绝缘老化故障诊断绝缘老化是变压器故障的主要原因之一。

为了有效地识别变压器绝缘老化故障，研究人员发展了一系列绝缘老化的故障诊断技术。

这些技术包括：(1)颜色假像图分析技术该技术利用透射成像技术，将绝缘装置内部的各种细微的细节显现出来，形成一种特殊的彩色图像，以供分析、研究和诊断。

(2)直流电流谱分析技术该技术通过变压器对 a 和 b 节点加直流电流激励，测量 a、b 节点之间的电压响应。

由于绝缘老化会导致变压器绝缘的电阻值降低，导致变压器对直流电流的响应增加，因此可以通过直流电流谱分析技术识别绝缘老化故障。

(3)多频电流互感器在线监测技术该技术通过在线监测多频电流互感器（MFCT）的交流电压信号，识别绝缘老化故障。

基于图像处理的变压器故障诊断技术研究一、引言变压器作为电力系统中的重要设备，承担着电能的变换、传输和分配等重要任务。

然而，由于长期运行和恶劣环境等因素的影响，变压器存在着故障的风险。

及早发现和诊断变压器故障是确保电力系统安全运行的关键。

近年来，基于图像处理的变压器故障诊断技术日益受到关注。

二、图像处理技术在变压器故障诊断中的应用1. 红外热成像技术红外热成像技术是一种对目标的热分布图像进行扫描和测量的无接触式表征方法。

在变压器故障诊断中，通过使用红外热成像仪，可以实时观测变压器表面的温度分布，进而发现由于过载、接触不良等原因引起的热点故障。

2. 频谱分析技术频谱分析技术是一种通过对信号进行频域分析来提取信号特征的方法。

在变压器故障诊断中，通过将变压器运行时的声音信号、振动信号等转化为频域图像，可以检测到由于内部绝缘破损、铁芯松动等原因引起的故障。

3. 图像分割技术图像分割技术是一种将图像分为若干个区域的方法。

在变压器故障诊断中，通过对变压器表面的图像进行分割，可以将感兴趣的区域和背景区域进行区分，进而更准确地检测和诊断变压器表面的局部故障。

4. 特征提取技术特征提取技术是将图像中的信息转化为数值特征的方法。

在变压器故障诊断中，通过对变压器表面的图像进行特征提取，可以得到反映故障状态的特征参数，如纹理特征、形状特征等，从而进行故障的分类和判别。

三、基于图像处理的变压器故障诊断技术的研究现状目前，国内外学者已经在基于图像处理的变压器故障诊断技术方面做了大量的研究。

例如，某研究团队基于红外热成像技术开发了一套变压器缺陷的在线监测与诊断系统，实现了对变压器热点故障的实时监测和诊断。

另外，某大学开展了基于深度学习的变压器故障分类研究，利用卷积神经网络对变压器故障图像进行训练和分类，取得了较好的效果。

然而，目前的研究还存在一些问题。

首先，变压器故障诊断涉及多种故障类型和故障原因，需要综合多个图像处理技术进行分析。

电力变压器状态监测与故障诊断系统研究电力变压器是电力系统中起重要作用的设备之一，它的运行状态直接影响着电网的稳定性和可靠性。

为了确保电力变压器的正常运行，以及减少潜在的故障风险，研究电力变压器状态监测与故障诊断系统显得尤为重要。

电力变压器状态监测与故障诊断系统是一种集成了传感器、数据采集、数据分析和诊断算法等技术的系统，旨在实时监测和评估变压器的运行状态，并通过分析状态信息，提供准确的故障诊断和预测。

首先，电力变压器状态监测与故障诊断系统的关键技术之一是传感器技术。

传感器用于采集变压器内部和外部的各种参数信息，例如温度、压力、湿度、电流等。

通过传感器采集到的数据，可以实时监测到变压器的状态变化，并传输给数据采集设备进行处理和分析。

其次，数据采集是电力变压器状态监测与故障诊断系统的核心环节。

数据采集设备可以对传感器采集到的数据进行整合和存储，形成历史数据。

这些数据可以用于后续的故障诊断和评估分析。

同时，数据采集设备还担负着数据传输的功能，将采集到的数据传输给数据分析和诊断算法进行进一步处理。

在数据采集的基础上，数据分析和诊断算法是电力变压器状态监测与故障诊断系统的重要组成部分。

通过对采集到的数据进行信号处理、特征提取和多元分析等技术手段的运用，可以准确地诊断和预测电力变压器的故障。

其中，特征提取是数据分析的关键环节，通过对数据进行特征提取，可以提取出与故障相关的特征参数，从而准确地判断变压器的运行状态。

此外，电力变压器状态监测与故障诊断系统还需要配备合理的软硬件设备。

硬件设备主要包括采集设备、传感器、通信设备等；软件设备包括数据存储与管理系统、数据分析与诊断系统等。

合理的软硬件设备配置可以提高系统的可靠性和稳定性，保证系统能够长时间稳定运行，同时提高故障诊断的准确性和可操作性。

最后，电力变压器状态监测与故障诊断系统应当具备实时性和智能化的特点。

实时性是指系统可以实时采集和处理变压器的状态信息，及时发现和回应变压器的异常情况。

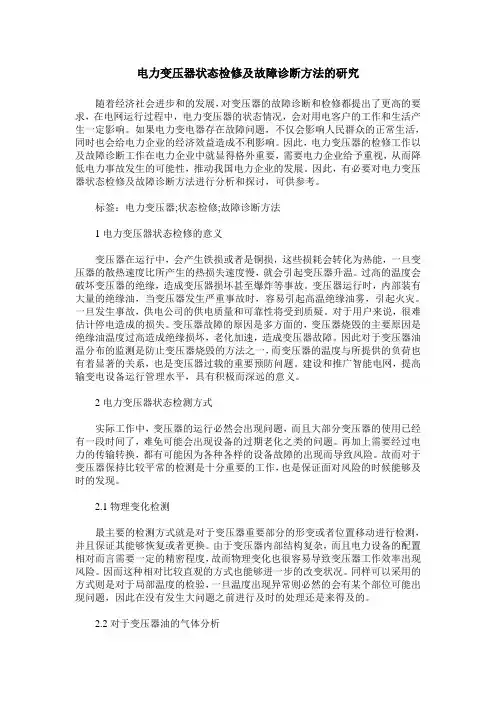

电力变压器状态检修及故障诊断方法的研究随着经济社会进步和的发展，对变压器的故障诊断和检修都提出了更高的要求，在电网运行过程中，电力变压器的状态情况，会对用电客户的工作和生活产生一定影响。

如果电力变电器存在故障问题，不仅会影响人民群众的正常生活，同时也会给电力企业的经济效益造成不利影响。

因此，电力变压器的检修工作以及故障诊断工作在电力企业中就显得格外重要，需要电力企业给予重视，从而降低电力事故发生的可能性，推动我国电力企业的发展。

因此，有必要对电力变压器状态检修及故障诊断方法进行分析和探讨，可供参考。

标签：电力变压器;状态检修;故障诊断方法1电力变压器状态检修的意义变压器在运行中，会产生铁损或者是铜损，这些损耗会转化为热能，一旦变压器的散热速度比所产生的热损失速度慢，就会引起变压器升温。

过高的温度会破坏变压器的绝缘，造成变压器损坏甚至爆炸等事故。

变压器运行时，内部装有大量的绝缘油，当变压器发生严重事故时，容易引起高温绝缘油雾，引起火灾。

一旦发生事故，供电公司的供电质量和可靠性将受到质疑。

对于用户来说，很难估计停电造成的损失。

变压器故障的原因是多方面的，变压器烧毁的主要原因是绝缘油温度过高造成绝缘损坏，老化加速，造成变压器故障。

因此对于变压器油温分布的监测是防止变压器烧毁的方法之一，而变压器的温度与所提供的负荷也有着显著的关系，也是变压器过载的重要预防问题。

建设和推广智能电网，提高输变电设备运行管理水平，具有积极而深远的意义。

2电力变压器状态检测方式实际工作中，变压器的运行必然会出现问题，而且大部分变压器的使用已经有一段时间了，难免可能会出现设备的过期老化之类的问题。

再加上需要经过电力的传输转换，都有可能因为各种各样的设备故障的出现而导致风险。

故而对于变压器保持比较平常的检测是十分重要的工作，也是保证面对风险的时候能够及时的发现。

2.1物理变化检测最主要的检测方式就是对于变压器重要部分的形变或者位置移动进行检测，并且保证其能够恢复或者更换。
