1．目的
由于各个客户对于快速连接端子的插拔力要求各不相同，为了规范管理提高效率，综合不同要求后特制定本规范。
2．适用范围
适用于本公司通用快速连接端子插拔力管理。
3．职责
3.1技术部是本文件的输出部门，负责本文件的制定、修改与发行。
3.2其他部门为文件的使用部门，必须保证所使用的文件的有效性，同时负责本
部门该文件的保管，整理和移交工作。
4.0内容
4.1使用插片的技术标准。
4.1.1测试插片尺寸定义：

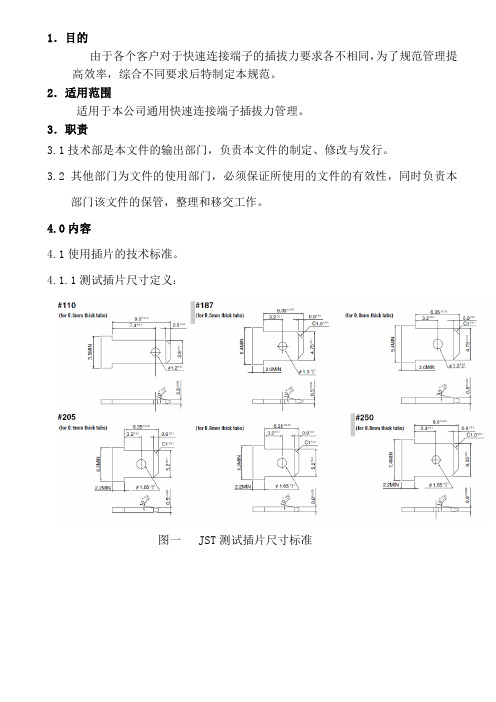

图一 JST测试插片尺寸标准
图二测试插片尺寸标注
表一测试插片尺寸标准
A±0.15C±0.01B±0.10E±0.10D±0.10L+0.10备注Test
tab
1100.50.59.07.40 2.8 1.20
（dia）1870.90.5/0.8 6.35 3.20 4.75 1.30
（dia）2050.90.5/0.8 6.35 3.20 5.20 1.65
（dia）2500.90.88.0 3.40 6.35 1.65
（dia）
测试插片的技术要求：
A)插片材质：H65,y1;硬度150-155；
B)插片表面毛刺<0.02;圆孔无毛刺；
C)表面处理：镀锡锑，盐雾试验24h;
表二
表三
端子固定力的测试插片见左图；
插片尺寸见“表一测试插片
插片尺寸标准”。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
插拔力测试标准插拔力测试是指在产品设计和制造过程中对连接器、插头、插座等部件进行插拔性能测试的一项重要测试。
通过插拔力测试，可以评估产品的连接可靠性和耐久性，保证产品在使用过程中能够稳定可靠地进行插拔操作。
本文将从测试标准、测试方法和测试注意事项三个方面对插拔力测试进行详细介绍。
一、测试标准。
1. GB/T 3722-2009《插头插座用固定式连接器》。
2. GB/T 10002.1-2006《连接器的一般规范》。
3. IEC 60512-5-2《连接器和连接器元件的试验和测量技术第5-2部分，插拔力测试方法》。
二、测试方法。
1. 准备测试设备，插拔力测试仪、连接器样品、力传感器等。
2. 样品准备，将待测试的连接器样品插入插拔力测试仪中，保证连接器处于稳定状态。
3. 进行测试，根据相关标准要求，设置测试参数，如插拔速度、插拔次数等，进行插拔力测试。
4. 记录数据，在测试过程中，实时记录插拔力的变化情况，并将数据进行分析和整理。
三、测试注意事项。
1. 测试环境，插拔力测试应在恒定的环境条件下进行，包括温度、湿度等因素的控制。
2. 样品准备，样品的选择应代表产品的典型特征，确保测试结果的真实性和可靠性。
3. 参数设置，在进行插拔力测试时，应根据产品的实际使用情况，合理设置插拔速度和插拔次数，以保证测试结果的准确性。
4. 数据分析，对测试过程中得到的数据进行科学分析，综合考虑插拔力的稳定性、峰值、波动等指标，得出合理的测试结论。
通过插拔力测试，可以全面评估产品的连接性能，为产品设计和制造提供重要参考依据。
同时，合理的测试方法和严格的测试标准也是保证产品质量的重要手段。
希望本文介绍的插拔力测试标准、测试方法和测试注意事项能够为相关从业人员提供帮助，促进产品质量的提升和行业的健康发展。
总结。
插拔力测试是产品设计和制造过程中不可或缺的一项测试，通过严格遵循相关的测试标准、合理设置测试方法和注意事项，可以全面评估产品的连接性能，保证产品在使用过程中稳定可靠地进行插拔操作。
插拔力测试标准插拔力测试是指在产品设计和制造过程中，对连接器、插头、插座等部件进行力学性能测试的一种重要方法。
它可以有效地评估连接部件的可靠性和耐久性，为产品的质量提供重要的参考依据。
下面将介绍插拔力测试的标准及相关内容。
一、测试标准。
1. GB/T 3722-2009《插头、插座和插头插座组合的额定电压不超过250V和额定电流不超过16A的家用和类似用途的连接器》。
该标准规定了插头、插座和插头插座组合的插拔力测试方法。
测试时，应使用适当的测试设备，根据标准规定的插拔速度和次数进行测试，以确定连接器的插拔力是否符合标准要求。
2. IEC 60512-99-001:2013《Connectors for electronic equipment Tests and measurements Part 99-001: Test schedule for engaging and separating connectors under electrical load》。
该标准适用于电子设备连接器的插拔力测试。
测试过程中，应考虑连接器在电气负载下的插拔性能，以确保连接器在实际使用中的稳定性和可靠性。
3. ISO 60529《Degrees of protection provided by enclosures (IP Code)》。
该标准规定了对设备外壳的防护等级测试方法，其中包括对连接器插拔力的要求。
测试时，应根据标准规定的试验条件和方法，对连接器的插拔力进行测试，并评定其防护等级。
二、测试内容。
1. 插拔力的测量。
插拔力是连接器在插拔过程中所受到的力的大小，通常以牛顿（N）为单位进行测量。
测试时，应使用专用的力计或力传感器，根据标准规定的插拔速度和次数进行测试，以获取连接器的插拔力数据。
2. 插拔力的评定。
根据产品标准和设计要求，对插拔力进行评定。
通常情况下，插拔力应在一定范围内，既保证了连接的牢固性，又不会造成使用者操作困难。
连接器插拔压力规范1. 规范背景连接器的插拔压力是指在正常操作过程中连接器插入和拔出所需要的力量。
为了确保连接器的正常使用和可靠的连接性，制定连接器插拔压力规范是必要的。
2. 规范目的本规范旨在规定连接器插拔压力的范围，以确保连接器插入和拔出的操作符合设计和安全要求，提供可靠的连接性。
3. 规范要求连接器插拔压力应满足以下要求：3.1 最小插拔压力连接器插拔力不得低于最小插拔压力。
最小插拔压力是根据连接器类型、尺寸和设计要求等因素确定的最小力量。
3.2 最大插拔压力连接器插拔力不得超过最大插拔压力。
最大插拔压力是连接器在正常使用过程中能够承受的最大力量。
3.3 测试方法确定连接器插拔压力应通过合适的测试方法进行测量。
测试方法应符合相关标准或规范的要求，并确保测试结果准确可靠。
4. 规范实施制造商应按照本规范制定相应的连接器插拔压力要求，并将其应用于产品设计、生产和检测过程中。
同时，制造商应建立相应的质量控制机制，确保连接器插拔压力符合规范要求。
5. 规范评估和修订制定的连接器插拔压力规范应定期进行评估和修订，以适应新技术、材料和市场需求的变化。
评估和修订过程应基于科学的分析和实验研究，并经过合适的认证机构的审核。
6. 其他注意事项使用连接器时，应遵循连接器插拔压力规范，谨慎操作，防止使用过大或过小的力量插拔连接器，以免造成连接器损坏或使用不良。
以上即为连接器插拔压力规范的内容，目的是确保连接器插入和拔出操作的可靠性和安全性。
制造商应按照规范要求进行生产和检测，并定期评估和修订规范，以适应市场变化和技术发展的需求。
连接器插拔⼒标准连接器插拔⼒标准⽬地：为了保证连接器适配后的可靠性和稳定性，依据EIA-364-13C （国际电⽓协会插拔⼒测试规范）特制定本标准，规定插⼊⼒不得⼤于额定值（确保使⽤者不⾄于很难插⼊适配头），⽽拔出⼒不得⼩于额定值（防⽌在各种复杂场合松脱或掉落，造成设备连线中断及损坏）。
连接器类型测试项⽬标准测试条件USB 系列 1.连接器拔出⼒≥1.02Kg 测试头插拔次数≤10次插拔速度为12.7mm/分钟2.连接器插⼊⼒≤3.5Kg MICRO-USB 系列 1.连接器拔出⼒≥0.81~2.55Kg, 2.连接器插⼊⼒≤0.62~2.55Kg MINI-USB 系列 1.连接器拔出⼒≥0.75Kg, 2.连接器插⼊⼒≤3.5KgMini-Din 系列1.连接器拔出⼒≥1.3Kg,焊线后注塑成品≥1.0Kg 测试头插拔次数≤10次插拔速度为25.4mm/分钟2.连接器插⼊⼒≤3.5KgTYPE-C 系列1.连接器拔出⼒8~20N ；2.插⼊⼒5～20N插拔速度为12.5mm/分钟0.82Kg~2.04Kg ；0.51Kg~2.04Kg测试TYPE C 端⼦插拔次数10000次（正反⽅向各5000次，每2500次换⼀个⽅向）做完25次插拔之后，插拔⼒变化不能超过33% S-ATA 系列 1.连接器拔出⼒≥1.0Kg 测试头插拔次数≤10次插拔速度为25.4mm/分钟 2.连接器插⼊⼒≤4.5Kg D-SUB 系列-09P 1.连接器拔出⼒≥1.5Kg 测试头插拔次数≤20次插拔速度为25.4mm/分钟 2.连接器插⼊⼒≤3.5Kg D-SUB 系列-15P 1.连接器拔出⼒≥2.0Kg 测试头插拔次数≤20次插拔速度为25.4mm/分钟 2.连接器插⼊⼒≤5.0Kg D-SUB 系列-25P 1.连接器拔出⼒≥2.5Kg 测试头插拔次数≤20次插拔速度为25.4mm/分钟 2.连接器插⼊⼒≤8.5Kg D-SUB 系列-37P 1.连接器拔出⼒≥3.0Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤12.5Kg Housing 系列-02P 1.连接器拔出⼒≥0.5Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤3.0Kg Housing 系列-04P 1.连接器拔出⼒≥0.5Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤3.0Kg Housing 系列-06P 1.连接器拔出⼒≥0.5Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤3.0Kg Housing 系列-08P 1.连接器拔出⼒≥0.7Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤3.5Kg Housing 系列-10P 1.连接器拔出⼒≥0.7Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤3.5Kg 187端⼦系列 1.连接器拔出⼒≥1.5Kg 测试头插拔次数≤5次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤6.5Kg 250端⼦系列 1.连接器拔出⼒≥2.0Kg 测试头插拔次数≤6次插拔速度为12.7mm/分钟 2.连接器插⼊⼒≤8.0Kg IDC 端⼦系列1.连接器拔出⼒≥0.06g*Pin 数测试头插拔次数≤10次插拔速度为12.7mm/分钟2.连接器插⼊⼒≤6.8Kg。
标准连接器插拔力要求引言本文档旨在提供标准连接器插拔力要求的指导。
插拔力是指连接器插入或拔出时所需的力量。
正确的插拔力要求可以确保连接器的稳固性和可靠性。
插拔力要求标准连接器的插拔力要求应符合以下几个方面的考虑：1. 合适的力量：插拔力应既不过大，以免损坏连接器或相关设备，也不过小，以确保连接器稳固插入。
根据连接器类型和规格，合适的插拔力应在设计阶段进行评估和确定。
合适的力量：插拔力应既不过大，以免损坏连接器或相关设备，也不过小，以确保连接器稳固插入。
根据连接器类型和规格，合适的插拔力应在设计阶段进行评估和确定。
2. 一致性：连接器插拔力应在一定范围内保持一致。
这有助于用户在连接器的使用中建立稳定和可预测的操作惯，并减少误操作的风险。
一致性：连接器插拔力应在一定范围内保持一致。
这有助于用户在连接器的使用中建立稳定和可预测的操作习惯，并减少误操作的风险。
3. 耐久性：连接器的插拔力要求应基于长期使用的考虑。
连接器应经受得住多次插拔并保持其性能和可靠性，而插拔力则是确保连接器在长期使用中不会出现松动或损坏的重要指标。
耐久性：连接器的插拔力要求应基于长期使用的考虑。
连接器应经受得住多次插拔并保持其性能和可靠性，而插拔力则是确保连接器在长期使用中不会出现松动或损坏的重要指标。
4. 测试标准：连接器插拔力应按照相关的测试标准进行评估和验证。
测试方法应确保准确测量和记录插拔力，并与标准或规范要求进行比较。
测试标准：连接器插拔力应按照相关的测试标准进行评估和验证。
测试方法应确保准确测量和记录插拔力，并与标准或规范要求进行比较。
结论标准连接器的插拔力要求是确保连接器性能和可靠性的重要指标。
合适的插拔力既能保护连接器和相关设备，又能提供操作的稳定性和可预测性。
插拔力要求应在设计阶段进行评估和确定，并按照相关的测试标准进行验证。
插拔力度测试规范1.引言本文档旨在制定插拔力度测试的规范，以确保产品的质量和可靠性。
插拔力度测试是一个重要的检测环节，可用于评估产品在使用过程中的耐久性和性能。
2.测试目的插拔力度测试的主要目的是测量产品所能承受的最大插拔力度。
通过进行该项测试，可以评估产品的连接部件在正常使用情况下的耐久性和可靠性，以确保产品可以满足预期使用寿命，并能正常工作。
3.测试方法以下是插拔力度测试的基本步骤和要求：1.准备测试设备：包括测试台、测试夹具、测试工具等。
2.准备待测试产品：确保待测试产品处于正常工作状态，并清洁连接部件。
3.进行测试：将待测试产品连接到测试台上的相应夹具中，并使用测试工具施加插拔力度。
4.测试参数：根据产品的设计要求和使用场景，设定插拔力度的上限和下限，并进行测试。
测试时需要记录每一次的插拔力度值。
5.重复测试：根据需要，重复进行多次插拔力度测试，以获取可靠的测试结果。
6.数据分析：对测试数据进行分析，计算插拔力度的平均值、最大值和最小值，以判断产品的性能是否符合要求。
7.结果判定：根据产品的设计要求和相应标准，判定产品是否通过插拔力度测试。
4.安全措施在进行插拔力度测试时，需注意以下安全措施：1.使用适当的个人防护装备，如护目镜、手套等。
2.确保测试环境安全，避免其他人员靠近测试区域。
3.使用符合标准的测试设备和工具，并定期检查和维护。
4.严格按照测试方法操作，避免异常操作导致意外事故发生。
5.结论通过制定插拔力度测试的规范，可以确保产品在正常使用情况下具有足够的耐久性和可靠性。
插拔力度测试对于评估产品的质量和可靠性非常重要，可帮助制造商和消费者确保产品的性能符合预期，并满足相应的标准和要求。
请注意：本文档仅为插拔力度测试的规范提供概述，并不涵盖所有细节和特定要求。
在具体实施插拔力度测试时，请参考相应的标准和产品设计要求，确保测试结果的准确性和可靠性。
