河北南网农网变压器台架典型设计122

第五篇 10kV台架变 第1章 总论一、设计说明1.1 设计依据1.1.1 南方电网公司关于配网工程标准设计的编制原则和指导意见。

1.1.2 主要设计标准、规程规范：GB50052-2009 供配电系统设计规范GB 50053-94 10kV及以下变电所设计规范GB 50054-2011 低压配电设计规范GB 50060-2008 3～110kV高压配电装置设计规范GB/T 11022-1999 高压开关设备和控制设备标准的公用技术要求GB 50217-2007 电力工程电缆设计规范DL5352-2006 高压配电装置设计技术规程DL/T 599-2005 城市中低压配电网改造技术导则DL/T 620－1997 交流电气装置的过电压保护和绝缘配合GB50065-2011 交流电气装置的接地设计规范Q/CSG10012-2005中国南方电网城市配电网技术导则Q/CSG10703-2009 110kV及以下配电网装备技术导则1.2 术语台架变：变压器安装在露天台架或杆上的配电站,通常由跌落式熔断器、配电变压器和低压计量、配电、补偿装置组成。

1.3 设计范围及划分方法1.3.1 设计范围台架变的设计范围为电源进线与台架引下线的“T”接点至台架变低压配电箱低压出线侧。

台架变的10kV电源进线和0.4kV线路导线材料及杆头材料不在设计范围内。

配电箱低压出线玻璃钢桥架纳入标准配送，配电箱低压出线导线材料，不纳入标准配送。

底盘、卡盘及接地装置由设计选定，不纳入标准配送。

不纳入标准设计部分由各设计人员根据相应情况编制图纸方案。

1.3.2 划分方法以先确定台架型式，再细分模块的方式进行划分。

型式划分：根据台架所采用电杆的类型进行划分，采用12米杆为Ⅰ型、15米杆为Ⅱ型共两种型式组成。

模块划分：在型式固定的条件下，再根据变压器的容量、变压器类型、配电箱型式、低压出线的形式、低压出线回路数等变量进行划分。

图纸划分：以Ⅰ型、Ⅱ型两种型式为基础，分别编制两套独立的标准设计G3和G4图纸。

参照广东省安健环标准及贵州台架标准设计 标示开孔位置、开孔大小、材质。
7PVC材料 安装图
PVC长方槽盒45°、90°角弯，直通加工图 PVC三通加工图 PVC长方形三通加工图 PVC三通梯形接加工图 PVC方槽盒组装示意图 裸导线/绝缘线耐张串组装图
根据具体的具体电缆型号确定PVC槽盒尺寸，具体参照贵州台架标准设 计
100kVA及以上台架变设备材料选型表 100kVA及以上变压器制造图 100kVA、200kVA配电、无功补偿箱加工图 315kVA及以上配电、无功补偿箱加工图 100kVA变压器变压器配电、无功补偿箱系统图 200kVA变压器变压器配电、无功补偿箱系统图 315kVA变压器变压器配电、无功补偿箱系统图 400kVA变压器变压器配电、无功补偿箱系统图 500kVA变压器变压器配电、无功补偿箱系统图 高压引下线横担加工图 隔离刀闸横担加工图 跌落式熔断器横担加工图 避雷器横担加工图 100kVA、200kVA配电、无功补偿箱加工图 315kVA及以上配电、无功补偿箱加工图

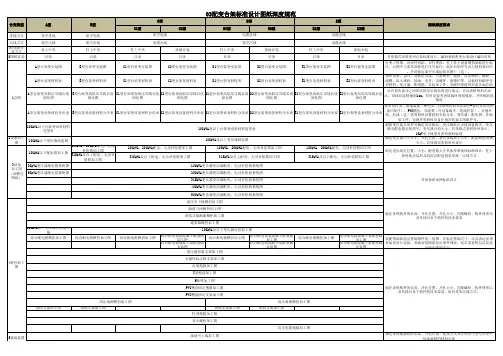

03配变台架标准设计图纸深度规范
台变类型 进线方式 出线方式 配电箱安 装方式 0图纸目录 A型 架空进线 架空出线 柱上中央 目录 A型台架变安装图 B型 C1型 架空进线 架空出线 柱上中央 目录 B型台架变安装图 柱上中央 目录 C1型台架变安装图 架空进线 电缆出线 落地安装 目录 C2型台架变安装图 柱上中央 目录 D1型台架变安装图 C2型 D1型 电缆进线 架空出线 落地安装 目录 D2型台架变安装图 柱上中央 目录 E1型台架变安装图 D2型 E1型 电缆进线 电缆出线 落地安装 目录 E2型台架变安装图 具体格式参照贵州台架标准设计、编码参照配变台架设计编码说明 台变三视图，对双杆间距、双杆埋深、柱上各个设备横担间距进行标 注，对图中主要零部件进行序号标注，标注后的序号应与材料表对应 。并将低压架空出线绘制在图上（选）。 按照设备、金具、高低压导线、台架横担、抱箍、高压横担、螺栓、 线槽、防火堵料、接地、电杆、安健环、绝缘护罩、其他材料顺序开 列材料。变压器、配电箱、非标加工件、安健环等材料后备注相应的 E2型 C型 D型 E型 图纸深度要求
