混凝土含气量测定仪标定记录及试验方法(精)

砼含气量测定仪操作规程引言概述：砼含气量测定仪是一种用于测量混凝土中的气孔含量的仪器。

其准确操作对于确保混凝土质量至关重要。

本文将详细介绍砼含气量测定仪的操作规程，以帮助用户正确使用该仪器。

一、仪器准备1.1 校准仪器：在使用砼含气量测定仪之前，首先要确保仪器已经校准。

校准过程包括检查仪器的压力表、流量计和其他关键部件的准确性。

如发现任何问题或偏差，应及时进行调整或更换。

1.2 样品准备：准备好需要测量的混凝土样品。

样品应当具有代表性，并且在测量之前，应进行充分的振实和养护。

确保样品表面光滑且无明显的裂缝。

1.3 环境条件：测量过程中的环境条件对结果的准确性有重要影响。

应确保实验室或测量场地的温度和湿度稳定，并且无明显的气流干扰。

此外，确保测量仪器和样品处于相同的环境条件下，以避免温度和湿度差异对测量结果的影响。

二、测量步骤2.1 样品准备：将混凝土样品切割成适当的尺寸，通常为100mm×100mm×100mm。

确保样品表面平整，无明显的凹凸。

2.2 测量装置：将砼含气量测定仪的测量装置安装在样品上。

确保装置与样品表面接触紧密，并且无漏气现象。

2.3 测量过程：打开测量仪器，记录初始压力值。

然后，逐渐增加压力，直到样品破裂。

记录破裂时的压力值。

重复测量多个样品，以提高结果的准确性。

三、数据处理3.1 计算含气量：使用所测得的压力值计算混凝土中的气孔含量。

根据所使用的测量仪器和方法，可以采用不同的计算公式。

确保使用正确的公式，并进行准确的数据输入。

3.2 数据比较：将测得的含气量数据与所需的标准进行比较。

如果结果符合要求，则样品通过测试。

如果结果不符合要求，则需要进一步分析和调整混凝土配方或施工工艺。

3.3 数据记录和报告：将所有的测量数据记录下来，并制作详细的测量报告。

报告应包括测量日期、样品编号、测量结果和任何相关的备注。

确保报告清晰、准确，并妥善保存。

四、仪器维护4.1 清洁保养：使用完毕后，及时清洁测量装置和其他仪器部件。

混凝土含气量测定仪标定试验方法混凝土含气量测定仪标定试验方法混凝土含气量测定仪简介：测定混凝土拌和物中的含气量，适用于集料颗粒径不大于40mm,含气量不大于10%，有塌落度的混凝土。

混凝土含气量测定仪其测定方法符合GBJ80-85(普通混凝土拌和物性能试验方法)关于混凝土拌和物含气量试验的有关规定。

混凝土拌和物含气量使用说明(试验规程)1、用湿布擦净量钵与钵盖内表面，并使量钵呈水平放置。

2、将新拌混凝土拌和物均匀的装入量钵内，使混凝土拌和物高出量钵少许。

装料时可用捣棒稍加插捣，装好后，当用振动台(振动台频率50HZ，空载时振幅0.5±0.1mm)振实时，振动过程中如混凝土拌和物沉落到低于内口，则应随时添家混凝土拌和物，振动至混凝土表面平整，呈现釉光时即停止振动。

不用振动台而换用捣棒捣实时，将混凝土拌和物分三层装入，每层捣实后约为量钵高度的三分之一，插捣地层时捣棒应贯穿整个深度。

插捣上层时，捣棒应插入下层10-20mm。

每层捣实后，可把捣棒垫在量钵低部，将量钵左右交替地颠击地面15次。

3、捣时完毕后，应立即用刮尺刮去表面多余的混凝土拌和物，表面如有凹陷应予填补，然后用镘刀抹平，并使其表面光滑无气泡。

4、擦净量钵和钵盖边缘，将O形橡胶密封圈(238×8.6)放于钵盖边缘的凹槽内，盖上钵盖，用夹子夹紧，使之气密良好，并用水平仪检查水平。

5、打开水龙头和出气阀，用注水器从小龙头处往量钵中注水直至水从气阀口流出，再关紧小龙头和出气阀。

6、关好所有的阀们，用打气筒打气加压，使表压稍大于0.1MPA混凝土含气量测定仪注仪事项：1、每当读取压力时，用指尖轻弹表盘并待指针停止摆动后再读数。

2、0.1MPA压力线为仪器的初始压力线，0.1MPA为仪器的初始压力。

3、按下阀门杆2-3次，用木棰轻敲量钵的四周，使压力均匀分布于试样各处，再次按下阀门杆，待压力表指针稳定后，测得压力表度数，并根据仪器标定的含气量与压力表读数关系曲线，得到所测混凝土拌和物样品的仪器测定含气量A值。

混凝土含气量测定仪使用方法
混凝土含气量测定仪是用来测定混凝土中气泡含量的工具。

以下是混凝土含气量测定仪的使用方法。

1. 准备工作
首先，需要准备好混凝土样品和混凝土含气量测定仪。

样品的制备应符合相关标准，如ASTM C138或EN 12350-1。

测定仪应先进行校准，以确保精度和准确性。

2. 测定过程
将混凝土样品放置在测定仪的槽中，槽的深度应该大于混凝土样品的高度。

然后，将仪器中的水加热至90℃以上，并将其注入到混凝土样品中，直到样品浸没在水中，避免气泡进入。

在水蒸气的作用下，混凝土中的气泡会被逐渐释放出来并浮到水面上。

这时，使用显微镜观察水面上的气泡，记录每个气泡的直径，并计算出平均值。

测量应至少进行三次，以获得准确的结果。

3. 结果处理
将测得的平均气泡直径代入混凝土中气泡含量的计算公式，即可得出混凝土中的气泡含量。

混凝土中气泡含量的计算公式为：
Vv = (4/3)π(d/2)³n/S
其中，Vv是混凝土中气泡体积含量，d是平均气泡直径，n是样品中气泡数量，S是混凝土样品的体积。

4. 清洗和保养
测定完毕后，需要及时清洗和保养测定仪。

将水从测定仪中排出，用干净的抹布擦拭干净，并存放在干燥的地方。

总之，混凝土含气量测定仪是一种非常重要的工具，通过使用它，可以准确地测定混凝土中的气泡含量，从而保证混凝土的质量和使用效果。

精心整理混凝土含气量试验原始记录
编号：HNTJ-CX15-JL16检验编号：
混凝土标
记
配比设计编号
检验依据GB/T50080-2002 检验日期
使用仪器
容器容积值
（L）
1、骨料含气量
细骨料质
量（g）粗骨料质
量
（g）
气室压力
（MPa）
气室压力进入容器后压力（MPa）
含气量Ag
（%）
1 2 平均
2、原材料及配合比
材料名称水水泥
砂石掺合料外加剂产地、厂家
品种、规格
配合比（kg/m3）
3、含气量
气室压力气室压力进入容器后压力（MPa）含气量A0
（MPa） 1 2 平均（%）
4、混凝土拌合物含气量计算
A=A0–Ag=
结论：
试验：审核：
混凝土含气量测定仪容器容积标定记录
编号：HNTJ-CX15-JL40仪器编号率定日期
率定依据使用仪器
一、含气量测定仪容器容积的率定
干燥含气量仪质量
（kg）水、含气量仪质量（kg）
水的密度
（kg/m3）
容器容积（L）二、含气量与气体压力值率定
含气量（%）
压力（MPa）
1 2 平均值
0 1 2 3 4
5
6
7
8
根据以上率定结果，绘制含气量与气体压力之间的关系曲线图如下：
）
%
（
量
气
含
压力（MPa）
试验：审核：。

HC-7L型混凝土含气量测定仪
一、仪器标定
1. 量钵容积标定：先称量含气量测定仪量钵加玻璃板重，然后量钵加满水，用玻璃板沿量钵顶面平推，量钵内盛满水而玻璃板下无气泡。

擦干仪器表面连同玻璃板一起称重。

两次质量差除以同温度下水的比重即为量钵的容积。

2. 含气量点的标定：量钵加满水，接好校正管，盖好盖，从龙头处加满水。

用手泵充气，表压稍大于0.1MPa，微调表压为0.1MPa。

按下阀门杆1-2次，读压力表即相当于含气量0%。

3. 含气量1%-10%的标定：0%标定后，接好另一校正管，按阀门杆，慢慢打开龙头，让量钵内水流入量筒，当量筒内水为量钵容积的1%时关闭龙头。

打开排气阀，然后重新加压，用微调阀准确调到0.1MPa，按1-2次阀门杆，此时压力表读数相当于含气量1%，用同方法测得2%到10%的压力表读数。

然后绘制含气量与压表读数关系曲线。

二、含气量测定
1. 混凝土拌和物均匀装入量钵，用震动后振捣15-30s。

2. 刮平混凝土，表面光滑无气泡。

3. 盖好钵盖，向量钵内注水至出水口流水，关紧龙头和排气阀。

4. 向量钵内打气加压，使压值稍大于0.1MPa，用微调阀准确到0.1MPa。

5. 按下阀门杆1-2次，测得压力表读数，根据标定曲线测定含气量值A
1
6. 用水压法测出集料含气量C。

7. 结果计算：A=A
-C。

1
以两次测值平均值为结果，两次测值相差0.2%以上，找出原因重做试验。

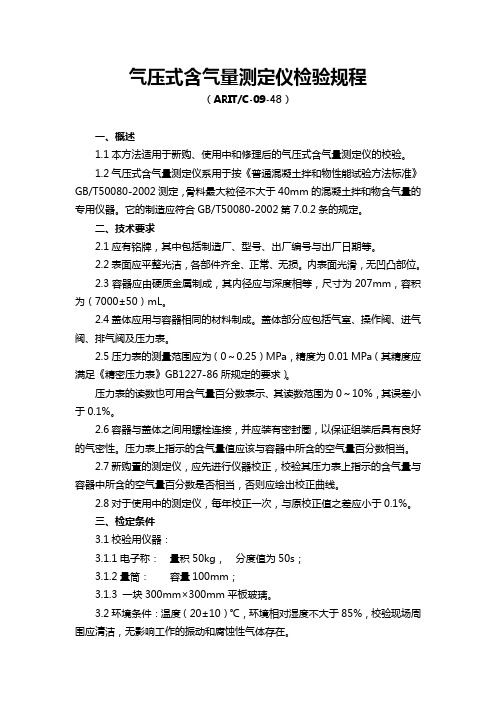

气压式含气量测定仪检验规程（ARIT/C-09-48）一、概述1.1本方法适用于新购、使用中和修理后的气压式含气量测定仪的校验。

1.2气压式含气量测定仪系用于按《普通混凝土拌和物性能试验方法标准》GB/T50080-2002测定，骨料最大粒径不大于40mm的混凝土拌和物含气量的专用仪器。

它的制造应符合GB/T50080-2002第7.0.2条的规定。

二、技术要求2.1应有铭牌，其中包括制造厂、型号、出厂编号与出厂日期等。

2.2表面应平整光洁，各部件齐全、正常、无损。

内表面光滑，无凹凸部位。

2.3容器应由硬质金属制成，其内径应与深度相等，尺寸为207mm，容积为（7000±50）mL。

2.4盖体应用与容器相同的材料制成。

盖体部分应包括气室、操作阀、进气阀、排气阀及压力表。

2.5压力表的测量范围应为（0～0.25）MPa，精度为0.01 MPa（其精度应满足《精密压力表》GB1227-86所规定的要求）。

压力表的读数也可用含气量百分数表示、其读数范围为0～10%，其误差小于0.1%。

2.6容器与盖体之间用螺栓连接，并应装有密封圈，以保证组装后具有良好的气密性。

压力表上指示的含气量值应该与容器中所含的空气量百分数相当。

2.7新购臵的测定仪，应先进行仪器校正，校验其压力表上指示的含气量与容器中所含的空气量百分数是否相当，否则应绘出校正曲线。

2.8对于使用中的测定仪，每年校正一次，与原校正值之差应小于0.1%。

三、检定条件3.1校验用仪器：3.1.1电子称：量积50kg，分度值为50s；3.1.2量筒：容量100mm；3.1.3 一块300mm×300mm平板玻璃。

3.2环境条件：温度（20±10）℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。

四、检定方法和检定项目4.1外观：用感官及操作试验检查其外观与工作状况，要符合2.1、2.2、2.4条的要求。

砼含气量测定仪操作规程一、引言砼含气量测定仪是一种用于测量混凝土中气体含量的仪器。

本操作规程旨在指导操作人员正确使用砼含气量测定仪，确保测量结果准确可靠。

二、仪器准备1. 确保砼含气量测定仪处于正常工作状态。

2. 检查仪器是否有损坏或松动的部件，如有发现应及时修复或更换。

3. 确保仪器的电源充足，并连接好电源线。

4. 准备好所需的测量材料，如混凝土样品、试剂等。

三、操作步骤1. 打开砼含气量测定仪的电源开关，并等待仪器启动。

2. 根据仪器的操作界面提示，选择合适的测量模式和参数设置。

3. 将待测混凝土样品放置在测量仓内，并确保样品表面平整。

4. 关闭测量仓的盖子，并确保其密封良好。

5. 在操作界面上选择开始测量，并等待测量过程完成。

6. 测量完成后，仪器会自动显示混凝土中的气体含量。

7. 记录测量结果，并根据需要进行数据处理和分析。

四、注意事项1. 操作人员在进行测量前应熟悉仪器的使用说明书，并按照操作规程进行操作。

2. 在操作过程中，应注意仪器的稳定性，避免碰撞或摇晃。

3. 测量仓的盖子应密封良好，以确保测量结果的准确性。

4. 混凝土样品的选择和准备应符合相关标准要求。

5. 在进行测量前，应清洁测量仓，避免残留物对测量结果的影响。

6. 如发现仪器异常或测量结果不准确，应及时停止测量并检查原因。

五、维护保养1. 定期清洁仪器的外部表面，并确保通风孔畅通。

2. 定期检查仪器的电源线和连接线是否松动或损坏，如有发现应及时修复或更换。

3. 定期校准仪器，以确保测量结果的准确性。

4. 定期检查仪器的仪表和显示屏是否正常工作，如有问题应及时修复或更换。

六、安全注意事项1. 操作人员在使用砼含气量测定仪时应穿戴好个人防护装备，如手套、护目镜等。

2. 在操作过程中应避免直接接触试剂，以免对人体造成伤害。

3. 操作人员应注意仪器的电源安全，禁止在潮湿环境中使用仪器。

4. 在操作过程中应注意避免仪器的触电风险，如发现电源线或插头有损坏应停止使用并更换。

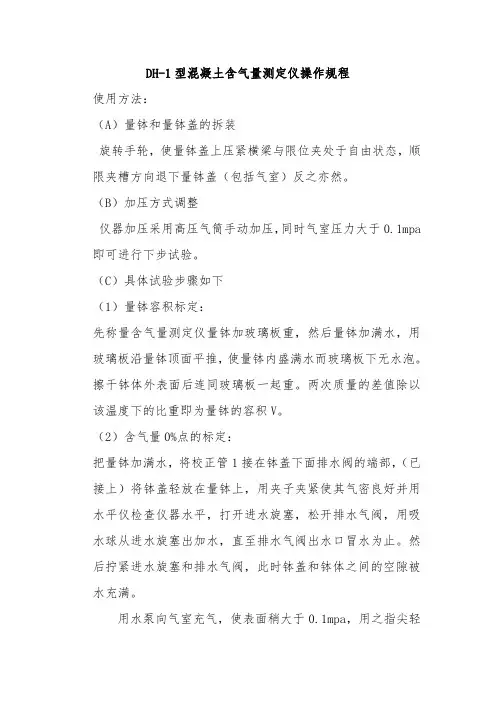

DH-1型混凝土含气量测定仪操作规程使用方法：（A）量钵和量钵盖的拆装旋转手轮，使量钵盖上压紧横梁与限位夹处于自由状态，顺限夹槽方向退下量钵盖（包括气室）反之亦然。

（B）加压方式调整仪器加压采用高压气筒手动加压，同时气室压力大于0.1mpa 即可进行下步试验。

（C）具体试验步骤如下（1）量钵容积标定：先称量含气量测定仪量钵加玻璃板重，然后量钵加满水，用玻璃板沿量钵顶面平推，使量钵内盛满水而玻璃板下无水泡。

擦干钵体外表面后连同玻璃板一起重。

两次质量的差值除以该温度下的比重即为量钵的容积V。

（2）含气量0%点的标定：把量钵加满水，将校正管1接在钵盖下面排水阀的端部，（已接上）将钵盖轻放在量钵上，用夹子夹紧使其气密良好并用水平仪检查仪器水平，打开进水旋塞，松开排水气阀，用吸水球从进水旋塞出加水，直至排水气阀出水口冒水为止。

然后拧紧进水旋塞和排水气阀，此时钵盖和钵体之间的空隙被水充满。

用水泵向气室充气，使表面稍大于0.1mpa，用之指尖轻弹表面，然后拧紧微调阀调整压使表其为0.14mpa。

放松调整气阀1-2次，使气室的压力气体进入量钵内，读压力表读书，此时指针所示压力相当于含气量0%。

（3）含气量1%-10%的标定：含气量0%标定后，将校正管2接在钵盖排气阀的上端，（已接上）然后放松一下调整气阀，慢慢打开排气阀，量钵中的水就通过校正管2流到量筒中，当量筒中的水为量筒容积的1%时关闭排水气阀。

打开进水旋塞，使量钵内的压力与大气压平衡，再关上进水旋塞，然后重新用手泵加压，并用微调阀准确的跳调到0.1mpa，放松1-2次调整气阀，此时测得的压力表读值相当于含气量1%，同样方法可测得含气量2%、3%-10%的压力表读值。

以压力表读值为横坐标，含气量为纵坐标，绘制含气量与压力表读值关系曲线。

4.6.3.2混凝土拌合物含气量的测定：（1）擦净量钵与钵盖内表面，并使其水平放置，将新拌混凝土拌合物均匀适量地装入量钵内用振动台振实，振捣时间15-30S为宜，也可用人工捣实，将拌合物分三层装料，层插捣25次，插捣上层时捣棒应插入下层10-20mm。

砼含气量测定仪操作规程一、引言砼（混凝土）含气量测定仪是一种用于测量混凝土中气体含量的仪器。

本操作规程旨在提供砼含气量测定仪的正确操作方法，确保测量结果的准确性和可靠性。

二、仪器准备1. 确保砼含气量测定仪处于良好状态，无损坏或者松动的部件。

2. 检查测定仪的供电电源，确保电源稳定并符合要求。

3. 准备好所需的测量材料，包括混凝土试件和标准气体。

三、操作步骤1. 将混凝土试件放置在砼含气量测定仪的测量室中，确保试件与仪器接触良好。

2. 打开测量仪的电源开关，待仪器启动并进入工作状态。

3. 调整仪器的参数设置，包括测量时间、温度和压力等，以适应不同试件的测量需求。

4. 在仪器的控制界面上选择测量模式，如静态或者动态测量。

5. 按下开始测量按钮，仪器开始对混凝土试件进行含气量测量。

6. 测量过程中，仪器会自动记录并显示试件的气体含量数据。

等待测量完成。

7. 测量结束后，关闭仪器的电源开关，将试件从测量室中取出。

四、数据处理1. 将测量得到的混凝土试件的气体含量数据记录下来。

2. 如果需要，可以进行数据分析和统计，计算平均值、标准差等统计指标。

3. 比较测量结果与标准要求或者其他试件的测量结果，评估混凝土试件的气体含量。

五、注意事项1. 操作人员应熟悉砼含气量测定仪的使用说明书，并按照规程进行操作。

2. 在操作过程中，注意安全，避免触碰仪器的高温表面或者其他危（wei）险部件。

3. 确保测量仪器的环境条件符合要求，避免干扰测量结果。

4. 定期检查和维护砼含气量测定仪，保持其正常工作状态。

5. 根据需要，可以进行仪器的校准和调整，以确保测量结果的准确性。

六、总结本操作规程详细介绍了砼含气量测定仪的操作步骤和注意事项。

正确使用砼含气量测定仪可以提高混凝土质量控制的准确性和可靠性，确保工程质量的要求得到满足。

操作人员应严格按照规程进行操作，并定期检查和维护仪器，以确保其正常工作和准确测量。
