MapGIS10⽐例尺、显⽰⽐说明MapGIS10中⽐例尺、显⽰⽐说明1.1MapGIS10中四个⽐例尺及其计算⽅式1.1.1数据的空间参考中⽐例尺功能点：数据的空间参考中的⽐例尺指的是数据属性中，空间参考系中数据的⽔平⽐例尺，如图图1.1.1-1；图1.1.1-2⽔平⽐例尺含义：标尺上⼀个刻度单位所代表的实地距离。
该⽐例尺影响的是地图视图中的刻度，相同的数据，不同的⽔平⽐例尺下刻度值不同，如1200万毫⽶⽔平⽐例尺下中国省级⾏政区图1.1.1-3与400万毫⽶⽔平⽐例尺下中国省级⾏政区图1.1.1-4标尺刻度是不同的；图1.1.1-5400万毫⽶⽔平⽐例尺图1.1.1-61200万毫⽶⽔平⽐例尺可结合⽔平⽐例尺及标尺刻度计算出数据的实地距离。
例如：⽰例数据中国⾏政区划图层的⽔平⽐例尺为1：4000000mm，x 轴刻度最⼤值与最⼩值差可计算出x轴上距离为1167.718（刻度范围可在数据右键--属性—数据源下查看数据的XMax、XMin值，计算得出），那么实地距离为1167*4000000mm即4670.872km，即⽰例数据库下中国⾏政区划图的实地宽度为4670.872km。
1.1.2地图视图中⼯具条上⽐例尺功能点：地图视图中⼯具条上读取的⽐例尺如图1.1.2-1；此处⽐例尺读取的是地图⽂档的⽐例尺，地图⽂档的⽐例尺默认使⽤⽂档中第⼀个图层中的⽐例尺，即地图视图中⽐例尺读取的是⽂档中第⼀个数据的⽐例尺。
图1.1.2-2⼯具条上⽐例尺含义：显⽰屏幕上直接测量的1mm所代表的实地距离，该⽐例尺值伴随图⾯缩放⽽进⾏变化；如中国省级⾏政区划图，复位显⽰⽐例尺为1：23080471，直接测量屏幕上中国省级⾏政区划的宽度约为212mm测量误差1cm左右，计算结果为4893km；说明：⼯具条上显⽰的⽐例尺不受数据⽔平⽐例尺的影响，同⼀数据不同⽔平⽐例尺在地图视图中全图显⽰时的⽐例尺相同。
例如：⽔平⽐例尺为1：12000000mm的中国⾏政区划，图1.1.2-3与⽔平⽐例尺为1：4000000mm中国⾏政区划图1.1.2-4此处所显⽰的⽐例尺是相同的；图1.1.2-5400万毫⽶⽔平⽐例尺图1.1.2-61200万毫⽶⽔平⽐例尺1.1.3版⾯视图中⼯具条上⽐例尺功能点：版⾯视图中⼯具条上的⽐例尺，地图⽂档中加载数据--中国⾏政区划，进⼊版⾯视图，选中数据框，⼯具条上显⽰的⽐例尺，图1.1.3-1；图1.1.3-2版⾯编辑⼯具条⽐例尺含义：版⾯中⼀个标尺单位代表的实地距离；例如：地图⽂档中加载图层--中国⾏政区划，版⾯与排版框的⾼、宽度均设置为600*600，排版框中复位数据如下图，此时⼯具条上显⽰的⽐例尺为7784793.4，中国⾏政去区划的实际宽度为4670.876067km，除以排版款宽度600，即为4670.876067km/600=7784793.445mm，计算结果与⼯具栏中⽐例尺显⽰⼀致。
目录第一章MAPGIS地理信息系统的基本功能 (1)第二章图形输入 (8)第三章图形编辑 (13)第四章拓扑处理及实用工具 (26)第五章系统库编辑 (30)第六章误差校正 (34)第七章图型裁剪 (37)第八章数字高程模型（DTM分析） (39)第九章图形输出 (42)第十章数据接口转换 (45)第一章MAPGIS地理信息系统概述一、 MAPGIS软件概述MAPGIS是中国地质大学信息工程学院武汉中地信息工程有限公司自行研制开发的地理信息系统，是国产优秀的桌面GIS软件，它属于矢量数据结构GIS平台，主要优势功能有：①将空间数据数字化输入、编辑、拓扑一体化。
②具有强大的制图功能，包括各种专题图例符号的制作较其它软件方便灵活得多。
③基本上完成了GIS方方面面的分析功能。
二、MAPGIS 地理信息系统的基本功能(一) MAPGIS系统的运行环境及应用范围MAPGIS 硬件环境：PC－486（推荐奔腾Ⅱ）以上微机，内存 8M(推荐64M)以上，硬盘420M （推荐4.3G）以上，1024×768×256色的彩显设备。
MAPGIS 软件环境：中文WINDOWS95、WINDOWS98（推荐）、WINDOWS2000以及NT4.0以上。
MAPGIS地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，目前我国已建立的各类地理信息系统绝大部分使用国外软件，它大多运行在工作站上，而MAPGIS的软件完全是自行开发并运行在PC－486以上微机平台，这套系统的推广使用，可以使更多的用户使用地理信息系统。
(二)MAPGIS系统的安装与启动MAPGIS目前最高版本是7.0，包括USB狗一个，系统光盘一张，使用手册一本。
在运行各子系统前，最好先进性系统设置，即设置好工作目录、矢量字库目录、系统库目录和系统临时目录。
图1 MAPGIS软件系统配置(三) MAPGIS系统的总体结构MAPGIS是具有国际先进水平的完整的地理信息系统，它分为“输入”、“图形编辑”、“库管理”、“空间分析”、“输出”以及“实用服务”六大部分，如图2。

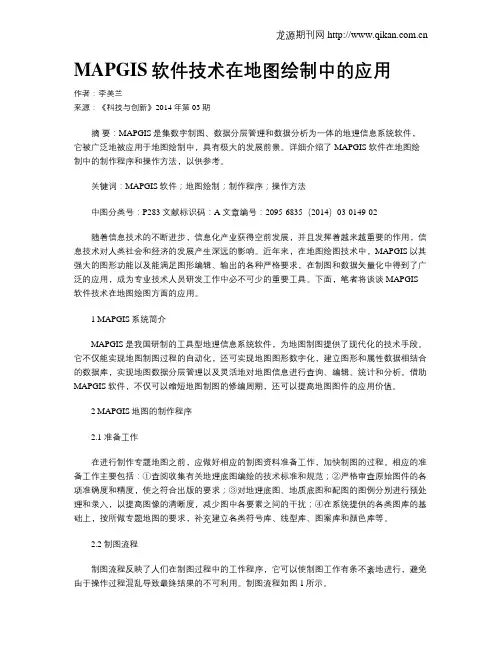

MAPGIS软件技术在地图绘制中的应用作者：李美兰来源：《科技与创新》2014年第03期摘要：MAPGIS是集数字制图、数据分层管理和数据分析为一体的地理信息系统软件，它被广泛地被应用于地图绘制中，具有极大的发展前景。
详细介绍了 MAPGIS软件在地图绘制中的制作程序和操作方法，以供参考。
关键词：MAPGIS软件；地图绘制；制作程序；操作方法中图分类号：P283 文献标识码：A 文章编号：2095-6835（2014）03-0149-02随着信息技术的不断进步，信息化产业获得空前发展，并且发挥着越来越重要的作用，信息技术对人类社会和经济的发展产生深远的影响。
近年来，在地图绘图技术中，MAPGIS以其强大的图形功能以及能满足图形编辑、输出的各种严格要求，在制图和数据矢量化中得到了广泛的应用，成为专业技术人员研发工作中必不可少的重要工具。
下面，笔者将谈谈MAPGIS 软件技术在地图绘图方面的应用。
1 MAPGIS系统简介MAPGIS是我国研制的工具型地理信息系统软件，为地图制图提供了现代化的技术手段。
它不仅能实现地图制图过程的自动化，还可实现地图图形数字化，建立图形和属性数据相结合的数据库，实现地图数据分层管理以及灵活地对地图信息进行查询、编辑、统计和分析。
借助MAPGIS软件，不仅可以缩短地图制图的修编周期，还可以提高地图图件的应用价值。
2 MAPGIS地图的制作程序2.1 准备工作在进行制作专题地图之前，应做好相应的制图资料准备工作，加快制图的过程。
相应的准备工作主要包括：①查阅收集有关地理底图编绘的技术标准和规范；②严格审查原始图件的各项准确度和精度，使之符合出版的要求；③对地理底图、地质底图和配图的图例分别进行预处理和录入，以提高图像的清晰度，减少图中各要素之间的干扰；④在系统提供的各类图库的基础上，按所做专题地图的要求，补充建立各类符号库、线型库、图案库和颜色库等。
2.2 制图流程制图流程反映了人们在制图过程中的工作程序，它可以使制图工作有条不紊地进行，避免由于操作过程混乱导致最终结果的不可利用。
目录第一讲 MAPGIS地理信息系统的基本功能…………………………………………1第二讲图形输入..............................................................................10第三讲图形编辑..............................................................................15第四讲拓扑处理及实用工具...............................................................28第五讲系统库编辑...........................................................................32第六讲误差校正..............................................................................36第七讲图型裁剪..............................................................................38第八讲数字高程模型（DTM分析） (41)第九讲图形输出..............................................................................44第十讲数据接口转换 (47)第一讲MAPGIS地理信息系统的基本功能一、地理信息系统概述(一) 地理信息系统的基本概念地理信息系统（Geographic Information System，简称GIS）是在计算机软、硬件支持下，采集、存储、管理、检索、分析和描述地理空间数据，适时提供各种空间的和动态的地理信息，用于管理和决策过程的计算机系统。
MapGIS10数据中心设计器使用说明MapGIS10数据中心设计器是基于全新的系统结构和优秀的界面库在.Net框架上打造的更易用、更通用、更稳定的用户配置工具。
同K9设计器一样，它支持传统风格应用程序搭建、Ribbon风格应用程序搭建，可以允许用户配置应用程序的名称、标题、图标、初始大小、风格、皮肤、菜单、工具条、状态栏、停靠视窗、内容视窗、页面组等多种信息。
支持嵌入式应用程序的搭建。
新的10设计器不仅仅可以创建用户应用程序，还可以将用户的应用程序压缩打包，以共享使用。
.Net Framework框图1.1-1数据中心设计器框架图1.1.数据中心设计器基本介绍1.1.1.配置文件及规范数据中心设计器是以解决方案和应用程序作为组织模型，解决方案为.dcsln文件，应用程序为.dcprj文件，这两种文件均可以被设计器识别。
用户对应用程序的所有配置均保存在.dcprj文件中，当应用程序成功生成后，将输出一个可执行文件，用户可以将该执行文件进行发布，而无需发布.dcprj源文件。
注意：数据中心设计器提供的是配置工具，而功能则是通过插件来提供的。
数据中心自身提供有可用的插件，也支持用户自定义插件。
编写自定义插件需要实现数据中心框架提供的接口，才可以被框架识别，这样设计器才可以通过框架调用插件功能。
所以，有了这个机制，设计器在设计时就可以预览到用户插件的基本信息，整个设计过程非常清晰、明了化。
而且，这些接口简洁明了，功能齐全，容易上手。
1.1.2.设计器组成及基本操作如何打开10数据中心设计器？打开安装目录下Bin下的MapGIS Visual Studio.exe或MapGIS Visual Studio1.exe即启动数据中心设计器，如图。
注：10数据中心设计器也有两种风格：传统风格和Ribbon风格。
启动MapGIS Visual Studio.exe是传统风格，MapGIS Visual Studio1.exe则是Ribbon风格。
进入mapgis输入编辑系统，并打开工程
在左侧【工程文件列表区】空白处【右键】单击，选择【新建工程图例】
弹出图例编辑对话框，依次选择图例类型为点、线、区，并点击【插入】添加到右侧列表框内，点图例一般为子图时添加，为注释时可忽略不添加
完成后效果如下图
点击【确认】，弹出提示框，选择【是】
选择保存文件位置，以及更改图例文件名，点击【保存】
在左侧【工程文件列表区】空白处【右键】单击，选择【关联工程图例】
点击【修改图例文件】按钮
选择上一步保存的图例文件，点击【打开】【确认】
在左侧【工程文件列表区】空白处【右键】单击，选择【自动提取图例】
点击【高级设置】
如下图，在左侧列表框依次选择需要提取的文件，右侧【来自字段】选择需要作为图例名称的属性字段，每次选择完成都应点击【参数应用】
选择【手工选取源文件】，点击【自动提取】
弹出框选择【是】，完成后点击【退出】
在左侧【工程文件列表区】空白处【右键】单击，选择【打开图例版】查看提取图例
在图例板内右键，选择【标题为图例名称】
执行后效果：图例名即为前面设置的属性字段
在左侧【工程文件列表区】空白处【右键】单击，选择【创建分类图例】
修改【列优先列数】【图例文件名】【标题及格式】
【预览】中修改图例放置位置
点击【移动范围】，拖动图例到合适位置，点击【关闭】
所有修改完成后，点击【创建】，图例文件便自动添加到工程中了
添加完图例文件后，可能文字显示异样，这时勾选图例.WT文件，选单【修改点参数】，勾选所有图例注
释，修改注释高度、注释宽度、字体即可。
数字化制图中MAPGIS的运用MAPGIS地理信息系统在地质制图方面的应用，加快了地质数字化制图的速度，解决地质制图难题，提高了成图的质量，逐步代替了手工描图的工作，使地质行业在地质制图上发生了根本性的改变，一些实用的制图方法和技巧的应用，使得地质制图的实际问题得到了很好的解决。
标签：MAPGIS 数字化制图运用1误差校正与投影变换1.1误差校正（1）在投影变换中的系列标准图框的键盘生成矩形图框中自动生成需要校正图件相同比例尺的标准图框。
（2）在误差校正中打开需要校正图件的点、线、面文件。
（3）采集实际控制点，尽量采集多些，至少选取10～13个控制点，即4个图幅角点和6～9个分布均匀的方格网交点（最好全部选择方格网交点），以保证误差校正精度。
（4）打开自动生成的标准图框的线文件，按采集过的实际控制点的顺序逐一添加采集对应的理论值。
（5）在数据校正中打开的所要校正的点、线、面文件，成批校正。
待校正完后，保存退出，校正完成。
1.2投影变换（1）建立一个新的文本文件，在文本文件窗口中输入钻孔和井口、拐点坐标的X值、Y值，在输入时要注意Y值的代号（39）要去掉，X值和Y值的顺序要统一，间隔要规范（用空格或逗号等要统一）。
（2）打开投影变换菜单，选择其中投影转换功能，再选择用户文件投影转换。
（3）在对话框中，选择“打开文件”的按钮，输入刚才新建的文本文件。
（4）在用户投影参数窗口中“坐标系类型”应选择“投影平面直角”，“椭球参数”应选择“北京54坐标系”，其它参数选择默认值。
（5）在结果投影参数窗口中“坐标系类型”应选择“投影平面直角”，“椭球参数”应选择“北京坐标系”，比例尺分母应输入图纸使用的比例尺，如2000，5000等，以此类推。
坐标单位选择mm，投影带类型除了1∶25000以上比例尺选择6度带外，其它比例尺选择3度带，投影带序号要根据所用的参数投影带类型选择20或39，3度带选择39，6度带选择20，其它参数选择默认值。
