下载文档原格式
聚脲喷涂施工方案聚脲喷涂施工方案一、施工准备工作：1. 确定施工范围，并根据需要进行必要的隔离和封闭措施，以确保施工区域的安全和环境的卫生。
2. 检查施工场地的平整度和基础情况，确保施工能够进行。
3. 准备施工所需的材料和设备，包括聚脲喷涂涂料、喷涂机、喷涂枪等。
二、基层处理：1. 清理基层表面上的杂质和污垢，确保基层表面干净。
2. 治理基层表面的起砂、起灰、浮尘等问题，使其能够提供一个坚实的基础。
三、基材处理：1. 根据基材的不同情况，选择合适的基材处理剂进行处理，提高涂层和基材的附着力。
2. 按照基材处理剂的使用说明进行操作，确保基材处理剂的均匀涂覆。
四、涂料准备：1. 按照涂料的要求，将所需量的聚脲喷涂涂料倒入喷涂机的容器中。
2. 调整喷涂机的操作参数，包括涂料的喷涂压力、喷涂速度等。
五、喷涂施工：1. 在进行喷涂前，先对喷涂机和喷涂枪进行清洗和调试，确保喷涂设备的正常工作状态。
2. 将喷涂枪对准施工面，按照预定的喷涂路径喷涂，保持喷涂的均匀和连续。
3. 喷涂厚度一般为200-300微米，视具体要求进行调整。
4. 进行第一遍喷涂后，等待涂料干透后进行第二遍喷涂，以增加涂层的厚度和耐久性。
六、施工质量控制：1. 定期检查涂层的厚度，确保涂层的均匀和一致性。
2. 检查涂层的附着力，确保涂层与基层之间的粘结牢固。
3. 检查涂层的平整度和外观，确保涂层的质量符合要求。
七、验收工作：1. 施工完成后，对涂层进行全面的检查和验收。
2. 检查涂层的质量是否符合合同和规范的要求。
3. 如发现问题或不合格，及时进行整改和修补。
八、安全措施：1. 施工人员必须穿着符合要求的防护服装和个人防护用具，包括防护眼镜、手套等。
2. 施工现场必须设置明显的安全标识和警示牌，以提醒人员注意安全。
3. 所使用的材料和设备必须符合相关的安全标准和规定，确保施工过程的安全。
以上是聚脲喷涂施工的一般方案，具体的施工步骤和要求还需要根据实际情况进行调整和完善。
1、2#PX泵房喷涂聚脲弹性体施工方案目录、方案概述---------------------------------------------------------------------- 1 1.1方案编制依据 --------------------------------------------------------------- 1 1.2方案设计 ------------------------------------------------------------------- 1 1.3材料说明 ------------------------------------------------------------------- 11.4技术指标 ------------------------------------------------------------------- 2二、---------------------------------------------------------------------- 施工准备52.1前期准备 ------------------------------------------------------------------- 5 2.2人员配备 ------------------------------------------------------------------- 5 2.3材料准备 ------------------------------------------------------------------- 5 2.4施工机具 ------------------------------------------------------------------- 52.5作业条件 ------------------------------------------------------------------- 7三、---------------------------------------------------------------------- 施工工艺73.1基面处理 ------------------------------------------------------------------- 7 3.2涂刷底涂料 ----------------------------------------------------------------- 8 3.3聚脲喷涂施工 --------------------------------------------------------------- 8 3.4质量验收规范 -------------------------------------------------------------- 910四、质量保证与及安全措施4.1 质量保证措施------------------------------------------------------------- 104.2安全措施 ------------------------------------------------------------------ 10喷涂聚脲弹性体防水材料施工方案、方案概述1.1方案编制依据1) 《喷涂聚脲防水涂料》(GB/T23446-2009)2) 《喷涂聚脲防护材料》(HG/T 3831-2006)3) 《建筑工程施工质量验收统一标准》(GB50300-2001)4) 《建筑地面工程施工质量验收规范》(GB50209-2002)5) 《混凝土强度检验评定标准》(GBJ 107-87)6) 本公司相关产品标准及施工标准7) 本企业《工程施工管理规定》1.2方案设计1.3材料说明1.3.1聚脲防水材料采用喷涂型聚脲弹性体防水涂料。
喷涂聚脲防水工程施工方案一、施工前准备工作1. 准备材料：聚脲防水材料、喷涂设备、辅助工具等。
2. 现场清理：清理施工区域，清除杂物、灰尘等。
3. 准备人员：组织施工人员，按照安全生产要求着装，并确保施工人员具备相关技术和操作经验。
4. 安全措施：确保施工现场安全，设置警示标志，配备应急救援设备。
5. 检查设备：确保喷涂设备正常运转，检查喷嘴、管路等部件是否畅通，确保所有设备都处于良好状态。
6. 施工方案确认：确认施工方案，包括工程量、材料用量、施工工艺等。
二、施工工艺及要求1. 基层处理：对于基层不平整或者有裂缝的部分，需要进行修补处理，确保基层光滑、干净、无尘、无浮沙等。
2. 聚脲底漆施工：在基层处理完成后，需要进行聚脲底漆喷涂。
底漆应选用符合要求的聚脲底漆，按照规定比例充分搅拌后，采用高压气动喷涂设备进行均匀喷涂，确保底漆涂膜均匀、充分渗透基层。
3. 聚脲防水层施工：待底漆干燥后，进行聚脲防水层喷涂施工。
根据施工要求，按比例将聚脲防水材料与活化剂进行充分搅拌，通过喷涂设备进行均匀喷涂，确保聚脲防水层厚度均匀、质地坚固。
4. 多道交叠喷涂：聚脲防水层施工时，采用多道交叠喷涂的方法，保证喷涂层干燥后的耐水性能。
5. 施工温度要求：施工时环境温度应在5-35℃之间，避免在高温、低温条件下施工，影响施工质量。
6. 施工间隔时间：在每道喷涂层之间需要留出足够的间隔时间，保证每道喷涂层充分干燥。
7. 喷涂环境控制：喷涂过程中需要确保施工环境通风良好，避免喷涂时引发火灾、爆炸等意外危险。
8. 施工人员防护：施工人员应佩戴防护用具，包括呼吸防护、皮肤防护等。
三、施工验收及保养1. 施工验收：施工完成后，进行防水层的验收，检查防水层的平整度、厚度、附着力、渗透性等指标是否符合要求。
2. 保养工作：施工完成后，需要对防水层进行定期保养，保证防水层的使用寿命。
定期检查防水层表面是否有破损、老化、裂缝等现象，如有及时修补。

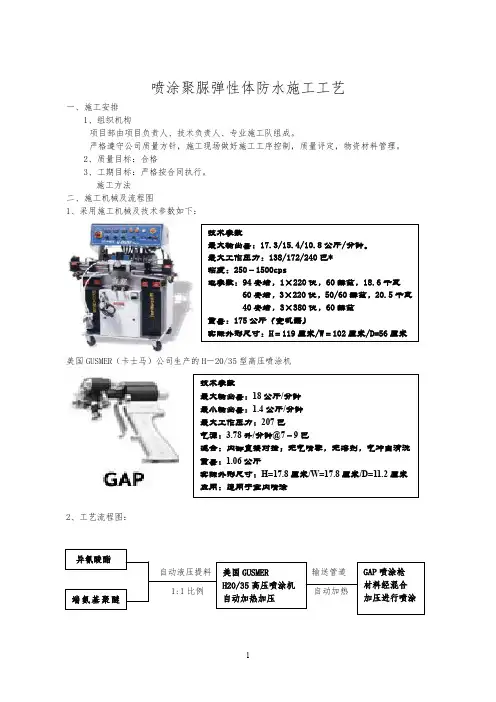

喷涂聚脲弹性体防水施工工艺一、施工安排1、组织机构项目部由项目负责人、技术负责人、专业施工队组成。
严格遵守公司质量方针，施工现场做好施工工序控制，质量评定，物资材料管理。
2、质量目标：合格3、工期目标：严格按合同执行。
施工方法二、施工机械及流程图 1、采用施工机械及技术参数如下：美国GUSMER （卡士马）公司生产的H －20/35型高压喷涂机2、工艺流程图：三、防水施工工艺1、工艺流程：防水层基面清理—喷涂基层处理剂—喷涂聚脲弹性体防水涂料—喷涂聚脲脂肪族面层1）清理基层：防水层施工前进行基层验收，应做到表面平整，坡度棱角分明、无尖锐异、不起砂、不起皮、无蜂窝麻面、无凹凸不平等缺陷，平整度用4m靠尺检验。
基面打磨的尘土，施工残留水泥浆，砂浆块及油污等杂物必须彻底打扫干净，然后用清水冲洗，晾干后再用高压风吹干，基层表面保持干燥，更不得出现明水。
2）喷涂基层处理剂：宜采用喷涂设备将防水涂料均匀喷涂于基层表面，也可以采用刷涂，辊涂的方式不漏涂、不堆积涂刷于基层表面。
3）喷涂聚脲弹性防水涂料：采用专用喷涂设备进行施工，防水涂料由A、B两种组份组成，使用时必须按产品使用说明书配比进行，每种秤量误差不大于2%。
一般在底胶层施工完成2小时后，24小时前进行喷涂聚脲弹性防水涂料。
按照A组，B组液体采用气动搅拌器分别搅拌均匀，送入喷涂设备，由计量泵输送到喷枪，经过快速混合后，喷射到基层表面上，防水涂料随配随喷，严禁加入稀释剂。
喷涂设备具有自动计量，混合加热功能，喷涂前调试设备动转正常后，按照设备要求进行喷涂施工。
喷涂厚度大于1.2-1.3mm做到不漏涂，不堆积，喷涂均匀，为了保证防水层的质量，分两次喷涂，每层厚度约0.6mm，每层一次成型到位，两次间隔时间越短越好。
喷涂脂肪族面层：采用专用喷涂设备，按照设备的要求进行施工，喷涂厚度达到0.2-0.3mm，确保不漏涂，不堆积，喷涂均匀，过到封闭的目的，提高防水层的耐久性，喷涂施工完成24小时内，应避免重物碾压。
喷涂型聚腺弹性防水涂料施工工法完成单位：XXXX建设发展有限公司XXXX建筑工程有限公司主要完成人：XXX XXX XXX XXX喷涂型聚豚弹性防水涂料是一种无溶剂、无味、无毒，且可瞬间反应固化成膜的双组分涂料，可广泛应用于工业与民用建筑的地下工程、屋而、厨房与厕浴间、水池、体育场馆看台以及地铁、隧道等防水施工。
该涂料具有施工效率高、涂膜厚度均匀、抗拉强度高、耐磨、耐腐蚀、耐高低温及耐老化等特点。
2特点2.0.1对混凝上、金属、塑料等各类基材等具有优良的附着力。
2.0.2可在任意曲面、斜面、垂直面上喷涂成型，固化快，不产生流挂现象。
涂膜凝胶时间短，lmin即可达到步行强度，施工效率髙。
2.0.3聚原防水涂膜喷涂施工，一次施工达到厚度要求，涂层致密、连续、无接缝，厚度均匀，整体性好，克服了卷材多层施工的弊病，避免了卷材接缝可能造成的渗漏。
2.0.4涂料无溶剂，固化后涂层无毒、无味，无挥发性有机物（VOC）,符合环保要求。
2.0.5可在低温及潮湿的基层上喷涂作业，施工受环境条件影响小。
2. 0.6涂膜力学强度高，耐磨、耐腐蚀、耐老化、耐交变温度、耐浸泡等性能突出。
2. 0. 7涂膜热稳立性能好，可在一40〜120° C长期使用，并可承受150° C的短时热冲击。
2. 0.8涂膜耐候性好，耐紫外线照射，可以户外使用。
当户外使用时，可往涂料中加入各种颜、填料，制成不同颜色的制品。
2.0. 9燃烧性能达到国家标准《建筑材料燃烧性能分级法》GB 8624-1997的B2级。
3适用范围3.0.1适用于地下室、地铁、隧道等地下工程：厨房、厕浴间、楼板等室内防水：水池、水渠等水工防水；屋而、体育场馆看台等防水施工。
3.0.2可在混凝土、金属（钢、铝等）、塑料、木材等基层上施工。
3.0.3可在潮湿的基层上施工，但基层必须经过专门处理。
3.0.4环境温度低于一10°C时不宜施工。
3.0.5不得在结冰的基面上施工。
喷涂聚脲防水工程施工方案一、工程概况本工程为XXX项目，位于XXX地区，主要包括建筑物的地下室、屋顶、卫生间等部位的防水工程。
根据设计要求，本项目采用喷涂聚脲防水材料进行施工。
二、材料选择1. 喷涂聚脲防水材料：选用高品质的喷涂聚脲防水涂料，具有优异的防水性能、抗紫外线、耐老化、耐化学品性能，以及良好的附着力和伸缩性。
2. 辅助材料：包括底漆、界面剂、堵漏剂等，应符合相关规范要求。
三、施工准备1. 技术准备：根据设计文件和相关规范，编制详细的施工方案，组织技术交底，确保施工人员熟悉施工工艺和操作要求。
2. 施工现场准备：确保施工现场清洁、无障碍物，具备施工所需的电源、水源和通风条件。
3. 材料准备：提前采购足够的喷涂聚脲防水材料及其辅助材料，并进行验收，确保材料质量符合要求。
4. 施工设备准备：准备喷涂设备、搅拌设备、检测设备等，并确保设备正常运行。
四、施工工艺1. 基层处理：对基层进行清理、平整、打磨，确保基层表面干净、坚实、无油污、无浮尘。
对于基层的缺陷部位，应进行修补处理。
2. 涂刷底漆：在基层表面均匀涂刷底漆，增强防水涂料与基层的附着力。
底漆涂刷后应进行验收，确保无遗漏、无露底。
3. 喷涂聚脲防水层：将聚脲防水涂料按比例搅拌均匀，采用喷涂设备进行喷涂。
喷涂应均匀、连续，避免出现露点和空鼓现象。
涂层厚度应符合设计要求。
4. 界面处理：在聚脲防水层表面均匀涂刷界面剂，增强防水层的附着力和抗滑移性能。
5. 堵漏处理：对防水层上的穿墙孔、排水口等部位进行堵漏处理，确保防水层的连续性和完整性。
6. 验收：施工完成后，进行验收，确保防水层无破损、无露点、均匀一致，满足设计要求。
五、施工进度计划根据工程实际情况，制定合理的施工进度计划，确保施工过程中的各个环节按时完成。
六、质量保证措施1. 材料质量控制：材料验收合格后方可使用，确保材料质量符合要求。
2. 施工工艺控制：严格按照施工方案和操作规程进行施工，确保施工质量。
第1篇一、前言聚脲喷涂是一种新型环保材料，具有优异的物理化学性能，广泛应用于建筑、交通、化工、环保等领域。
本文将针对聚脲喷涂施工进行详细阐述，包括施工准备、施工工艺、质量控制、安全防护等内容。
二、施工准备1. 工程概况（1）工程名称：XX项目聚脲喷涂施工（2）工程地点：XX地区（3）工程规模：XX平方米2. 材料设备（1）聚脲材料：根据工程要求选择合适的聚脲材料，如聚脲防水涂料、聚脲防腐涂料等。
（2）喷涂设备：高压无气喷涂机、空气压缩机、喷枪、清洁工具等。
（3）辅助材料：稀释剂、固化剂、清洗剂、脱模剂等。
3. 人员组织（1）施工队伍：成立专业的聚脲喷涂施工队伍，包括施工负责人、施工员、技术员、质检员等。
（2）培训：对施工人员进行聚脲喷涂技术培训，确保施工人员掌握施工工艺和质量标准。
4. 施工现场（1）施工现场环境：确保施工现场干净、整洁，无积水、油污等。
（2）施工区域划分：根据工程要求，合理划分施工区域，确保施工有序进行。
（3）安全防护：设置安全警示标志，做好施工现场的安全防护工作。
三、施工工艺1. 基层处理（1）对基层进行打磨、清洗，去除油污、浮尘等杂质。
（2）检查基层平整度，如需找平，使用水泥砂浆进行找平。
（3）对基层进行干燥处理，确保基层干燥。
2. 聚脲材料调配（1）按照产品说明书，准确称取聚脲材料、固化剂、稀释剂等。
（2）将材料搅拌均匀，确保材料均匀。
3. 喷涂施工（1）喷涂前，对喷涂设备进行检查，确保设备正常工作。
（2）根据工程要求，调整喷涂压力和喷枪角度。
（3）沿同一方向进行喷涂，确保涂层均匀。
（4）喷涂过程中，注意喷枪移动速度和喷涂距离，避免涂层出现流淌、起泡等现象。
4. 施工注意事项（1）喷涂过程中，保持施工现场通风良好。
（2）喷涂完成后，对涂层进行检查，确保涂层无缺陷。
（3）涂层固化过程中，避免阳光直射、高温等影响固化质量。
（4）施工过程中，注意保护施工现场，避免对其他部位造成污染。
屋面高弹耐磨喷涂聚脲防水涂料施工工法屋面高弹耐磨喷涂聚脲防水涂料施工工法一、前言屋面防水对于建筑物的稳定性和使用寿命起着至关重要的作用。
而屋面高弹耐磨喷涂聚脲防水涂料是一种常用于屋面防水的施工工法。
本文将详细介绍该工法的工艺原理、施工工艺、质量控制、安全措施以及经济技术分析。
二、工法特点屋面高弹耐磨喷涂聚脲防水涂料具有以下特点：1. 高弹性：该工法采用的聚脲防水涂料具有良好的弹性，能适应建筑物由于温度变化引起的屋面收缩、伸长等变形。
2. 耐磨性强：聚脲防水涂料表面硬度高，能够抵抗各种外力的磨损，保护建筑物屋面不受物理损害。
3. 耐候性好：该涂料具有优异的耐候性，能够在阳光、雨水和紫外线的影响下长期保持稳定，不会出现老化、脱层等现象。
4. 施工方便：该工法的施工过程简单，不需要大量施工人员和机械设备，可以快速完成施工任务。
三、适应范围该工法适用于各类屋面的防水工程，特别适用于屋面面积较大、屋面结构变化较多的建筑物。
适用于民用住宅、商业建筑、公共建筑等各类建筑项目。
四、工艺原理屋面高弹耐磨喷涂聚脲防水涂料施工工法的理论依据和实际应用是基于以下技术措施：1. 基层处理：对屋面基层进行清洗、修补、除锈等处理，保证基层完好、干净，提高涂料的附着力和防水效果。
2. 防水层施工：采用专用的高弹性聚脲防水涂料，通过喷涂或刷涂的方式将涂料均匀覆盖在屋面上，形成连续、致密的防水层。
3. 防水层加固：根据实际情况，可以在防水层上适当添加植绒、增强网等材料，提高防水层的抗拉强度和耐磨性。
4. 防水层保护层施工：在防水层表面涂刷特殊的涂料，形成耐候、耐磨、耐侵蚀的保护层，提高防水层的使用寿命和防水效果。
五、施工工艺1. 基层处理：清洗屋面、修补裂缝、除锈等，确保基层平整、干净。
2. 防水层施工：将聚脲防水涂料按照规定比例搅拌均匀后，采用喷洒或刷涂的方式施工。
3.防水层加固：根据需求，在防水层表面铺设植绒、增强网等材料，并加固固定。
喷涂聚脲施工方案一、工程背景目前，建筑、船舶、工业设备等领域普遍存在着各类表面损坏或者需要防护的情况。
传统的修复和防护方法存在工艺复杂、耗时耗力、效果不理想等问题。
因此，喷涂聚脲技术的出现，极大地提高了修复和防护的效率和质量。
二、施工准备1.确定喷涂聚脲的颜色和材料规格；2.清理施工表面，确保表面干燥、无灰尘、油污等杂质；3.高粘度情况下，适量加入稀释剂，调整黏度以适应不同表面的喷涂需求；4.配备喷涂设备，包括高压无气喷涂机、空气压缩机、喷枪等设备。
三、施工步骤1.喷涂前处理清理施工表面，去除油污、锈蚀等污垢，确保表面平整干净。
可使用砂纸、铲刀、清洗剂等工具和材料进行清理。
2.底层涂刷将稀释后的聚脲涂料均匀涂刷在施工表面，形成底层涂层。
底层涂层主要用于提高附着力和填补表面不平整的缺陷。
涂刷时应均匀、薄度一致，避免漏涂或者厚度不均。
3.喷涂主层使用高压无气喷涂机将聚脲涂料均匀喷涂在表面。
喷涂时应保持喷涂枪与表面垂直，均匀移动，保持一致的喷涂距离和压力。
喷涂后应即时修补漏喷、起皱、气泡等缺陷。
4.表面修饰聚脲涂层完全干燥后，进行表面修饰。
可进行打磨、抛光等操作，使表面光滑、平整。
四、施工要点1.施工温度：施工环境温度应在5-35摄氏度之间，过高或过低都会影响聚脲涂层的固化效果。
2.涂刷厚度：涂刷厚度应符合设计要求，一般建议不低于100μm。
3.施工环境：施工环境应保持通风良好，避免灰尘等杂质进入涂层。
4.施工人员：施工人员应具备相关的聚脲喷涂工艺操作经验，熟悉操作规程和安全要求。
五、施工注意事项1.施工过程中应注意个人防护，佩戴耳塞、口罩、手套等防护用品，严禁赤脚施工。
2.聚脲涂料在施工过程中会释放有害气体，应保持施工现场通风。
3.严禁在高温下进行聚脲喷涂，以免引发火灾。
4.施工结束后应及时清洗喷涂设备，防止材料固化堵塞设备。
以上是喷涂聚脲施工方案的详细步骤、要点和注意事项。
通过合理的施工规划和操作，可以保证喷涂聚脲效果的质量和使用寿命，实现表面修复和防护的目的。
喷涂聚脲防水涂料施工工艺方案技术方法范本1:一、工程概述为了实现建造物的防水需求，本工程计划采用喷涂聚脲防水涂料进行施工。
喷涂聚脲防水涂料具有耐磨、耐候、耐腐蚀等特点，适合于各种建造物的防水工程。
二、材料准备1. 喷涂聚脲防水涂料：根据工程要求选择性能符合要求的聚脲防水涂料。
2. 环氧底漆：用于增强底层的附着力。
3. 防水胶带：用于处理墙角、管道等特殊部位。
三、施工工艺1. 防水层处理a. 清理基层：清除废弃物、油污等杂质，确保基层干净。
b. 补平基层：根据需要，采用水泥砂浆进行基层修补。
c. 涂刷环氧底漆：将环氧底漆均匀涂刷在基层上，增强附着力。
2. 防水涂料施工a. 涂刷底层：将喷涂聚脲防水涂料均匀涂刷在底层上。
b. 表面处理：等待底层涂料固化后，对表面进行打磨，去除异物。
c. 涂刷面层：将喷涂聚脲防水涂料均匀涂刷在表面上，形成防水层。
3. 特殊部位处理a. 墙角处理：在墙角处使用防水胶带进行处理，确保防水层的连续性。
b. 管道处理：在管道周围涂刷防水涂料，密封管道与墙体之间的缝隙。
四、验收标准1. 防水层厚度：根据设计要求，测量防水层的厚度，确保达到要求。
2. 防水层平整度：通过视觉检查，确保防水层表面平整，无凸起或者凹陷。
3. 防水涂层附着力：采用剥离试验，检测防水涂层与基层的附着力。
五、附件本文档涉及附件：无六、法律名词及注释无范本2:一、工程概述本工程旨在通过喷涂聚脲防水涂料施工，实现建造物的防水要求。
喷涂聚脲防水涂料具有出色的耐候性和耐化学品性能，能够有效防止水的渗透。
二、材料准备1. 喷涂聚脲防水涂料：根据工程要求选择合适的聚脲防水涂料，确保涂料的质量和性能。
2. 环氧底漆：用于提高底层材料的附着力，增强整体防水效果。
3. 防水胶带：适合于处理墙角、管道等特殊部位，确保涂料的连续性和密封性。
三、施工工艺1. 基层处理a. 清理基层：清除基层表面的灰尘、杂物和油污，确保基层干净。
b. 基层修补：根据需要，采用水泥砂浆对基层进行修补，确保基层平整。
喷涂型聚脲弹性防水涂料施工工法完成单位：××××建设发展有限公司××××建筑工程有限公司主要完成人：××××××××××××1 前言喷涂型聚脲弹性防水涂料是一种无溶剂、无味、无毒，且可瞬间反应固化成膜的双组分涂料，可广泛应用于工业与民用建筑的地下工程、屋面、厨房与厕浴间、水池、体育场馆看台以及地铁、隧道等防水施工。
该涂料具有施工效率高、涂膜厚度均匀、抗拉强度高、耐磨、耐腐蚀、耐高低温及耐老化等特点。
2 特点对混凝土、金属、塑料等各类基材等具有优良的附着力。
可在任意曲面、斜面、垂直面上喷涂成型，固化快，不产生流挂现象。
涂膜凝胶时间短，lmin即可达到步行强度，施工效率高。
聚脲防水涂膜喷涂施工，一次施工达到厚度要求，涂层致密、连续、无接缝，厚度均匀，整体性好，克服了卷材多层施工的弊病，避免了卷材接缝可能造成的渗漏。
涂料无溶剂，固化后涂层无毒、无味，无挥发性有机物（VOC)，符合环保要求。
可在低温及潮湿的基层上喷涂作业，施工受环境条件影响小。
涂膜力学强度高，耐磨、耐腐蚀、耐老化、耐交变温度、耐浸泡等性能突出。
涂膜热稳定性能好，可在一40〜120°C长期使用，并可承受150°C的短时热冲击。
涂膜耐候性好，耐紫外线照射，可以户外使用。
当户外使用时，可往涂料中加入各种颜、填料，制成不同颜色的制品。
燃烧性能达到国家标准《建筑材料燃烧性能分级法》GB 8624-1997的B2级。
3 适用范围适用于地下室、地铁、隧道等地下工程；厨房、厕浴间、楼板等室内防水；水池、水渠等水工防水；屋面、体育场馆看台等防水施工。
可在混凝土、金属（钢、铝等）、塑料、木材等基层上施工。
可在潮湿的基层上施工，但基层必须经过专门处理。
环境温度低于一10°C时不宜施工。
不得在结冰的基面上施工。
4 工艺原理喷涂设备将异氰酸酯组分（A组分）与氨基化合物组分（B组分）按1:1的比例送至喷枪，在喷枪混合室混合雾化后喷出，反应生成一种弹性体物质—聚脲弹性防水涂膜。
它继承了RIM(Reaction Injection Molding )撞击混合原理，却突破了RIM必须使用模具的局限性，将高速反应瞬间固化的特点扩展到一个全新的领域。
聚脲自身柔韧性好、耐老化、强度高，即使在混凝土开裂的情况下，不但自身不会断裂，而且还能将混凝土紧紧抓住，起到防水和保护作用，适用于建筑领域的防水处理。
5 工艺流程及操作要点5. 1 施工工艺流程基层处理→喷涂设备检查→喷涂底漆→附加层施工→喷涂聚脲弹性防水涂料→检查与修补5. 2 操作要点基层处理1）混凝土或水泥砂浆基层若有蜂窝、疏松等缺陷时，将所有松动的杂物用水冲刷掉，直至见到坚硬的混凝土基层，用嵌缝材料修补、找平。
嵌缝材料固化后，用手提砂轮机磨平，保证基层坚实、平整。
2）对结构裂缝、施工缝等缺陷，应根据裂缝宽度的不同分别处理。
当宽度小于3mm 且不影响结构强度的裂缝，表面清扫干净后，直接粘贴增强材料即可，见图。
裂缝宽度大于3mm或混凝土强度受到影响者，应按设计要求进行结构补强处理，并验收合格后再进行聚脲弹性防水涂料喷涂施工。
图基层裂缝处理方式（裂缝宽度小于3mm且不影响结构强度时)3）将混凝土基层清理干净，必要时用高压水枪或吸尘器等将基层砂浆、油污、灰尘等清理干净。
4）混凝土基层不得有明水，当混凝土基层有漏水现象时，应先找出漏点，并用堵漏材料进行堵漏、补强后再喷涂施工。
5）金属基层宜先进行除锈处理。
除锈时，小面积可用机械打磨，大面应进行机械抛丸处理。
经过处理的基层表面应达到级以上，不得有毛刺、裂缝或凹凸不平、油污、油漆等现象。
喷涂设备检查1）设定喷涂设备参数，工作压力：2500psi；工作温度（主体温管及加热器）65°C；外部气源（压缩空气）压力〜。
2）喷涂之前应将主机及附属设备进行调试。
首先检查接电相位（正反转）应正确，然后检查以下设备是否正常：①、检查空气压缩机的油水分离器是否正常工作；②、喷涂主机的加热系统是否正常运转；③、输出气管与主机的气管连接是否正常；④、放出空气压缩机汽缸中和油水分离器中的水，避免水随涂料喷出，降低材料性能；⑤、检查原料温度是否在21〜45°C，如低于21°C，应将原料加热。
涂刷底漆1）金属基层一般不涂刷底漆，在混凝土或水泥砂浆基层上必须涂刷底漆；潮湿的基层必须使用专用底漆。
2）在混凝土或水泥砂浆基层满刷两道配套的专用封底底漆。
第一道干燥后涂刷第二道，涂刷方向相互垂直，涂布量为〜m2。
3）底漆涂刷完毕，应在24h内（最长不超过48h)进行喷涂聚脲弹性防水涂料施工。
附加层施工按设计要求在结构阴阳角、穿墙管根、施工缝、屋面水落口、设备基座等复杂部位进行加强层施工。
可在需加强部位先预喷1~2遍聚脲弹性体防水涂料作为加强层，或在大面施工时增加喷涂遍数实现,厚度应不小于,宽度250mm。
喷涂聚脲弹性防水涂料1）在附加层施工完12h内应进行大面聚脲弹性防水涂料防水层施工，如超过12h，应打磨附加层，涂刷或喷涂一道层间粘合剂，2h后再进行大面喷涂施工。
2）喷涂机按A、B两组分等体积比（1：1)的比例，将料送到喷枪，在喷枪混合室混合雾化后喷出。
喷枪以s的速度移动，一次喷涂涂层厚度约。
3）聚脲弹性防水涂料应分遍涂布至设计厚度，前后两遍喷涂施工不需间隔时间，且喷涂方向应相互垂直，保证涂层厚薄均匀，无漏喷。
4）涂层的厚度应均匀，且表面平整。
5）转角及立面的涂膜应薄涂多遍，不得有流淌和堆积的现象。
6）涂层厚度宜为〜，可以单独作为一道防水层，也可以与水泥基渗透结晶型防水涂料等复合使用。
节点细部做法节点部位容易引起结构变形、温差及干缩变形等，应综合处理。
1）屋面细部处理①、无组织排水檐口的喷涂聚脲涂膜防水层收头，采用防水涂料多遍喷涂或用密封材料封严，檐口下端做滴水处理，其构造做法应符合图的要求。
②、泛水处的喷涂聚脲涂膜防水层，宜直接喷涂至墙的压顶下，收头处理应多遍喷涂封严，压顶做防水处理，其构造做法应符合图的要求。
图屋面檐口处理图女儿墙泛水处理③、变形缝内应填充泡沫塑料，其上放衬垫材料，并用卷材封盖；顶部应加扣混凝土盖板或金属盖板，其构造处理应符合图的要求。
2）厕浴间细部构造①、厕浴间套管防水构造做法应符合图的要求1一饰面层；2—保护层；3—喷涂防水层；4一渗透结晶防水层；5—找坡层；6—混凝土结构层；7—防水加强层；8—建筑密封膏图屋面变形缝处理图厕浴间套管防水处理②、厕浴间地漏防水构造做法应符合图的要求。
1一饰面层；2—砂浆保护层；3—喷涂防水层；4一砂浆找平（坡）层；5—混凝土结构层图厕浴间地漏防水处理3）隧道防水细部构造隧道防水工程构造做法应符合图的要求。
1一内衬砌自防水钢筋混凝土；2—喷涂防水涂料；3—无纺布缓冲层；4一初期支护喷锚混凝土；5—止水带图隧道防水细部构造4 . 体育场馆看台细部做法应符合图的要求。
图体育场馆看台细部做法检查与修补聚脲弹性防水涂膜施工后，应进行淋水、蓄水试验，检查防水层是否有渗漏现象。
防水层厚度应符合设计要求，可用针测法或割取20mmX20mm实样用卡尺测量。
喷涂型聚脲弹性防水涂膜的力学性能好，正常使用时一般不会破坏。
一旦出现意外损坏（如重物砸落、撞击等），可用修补料进行局部修补，具体为：①、打磨待修补的表面，其边缘比待修补表面向外扩展150mm。
②、施工层间胶粘剂。
③、在已打磨的部位施工修补料，注意使修补料的涂层平滑过渡到周围涂层。
④、对特殊应用的部位，施工与之相匹配的面漆。
6 材料及机具设备6 .1 材料材料分类1）主要材料：喷涂型聚脲弹性防水涂料。
2）辅助材料：嵌缝材料、密封胶、底漆、塑料薄膜等。
材料要求1）喷涂型聚脲弹性防水涂料原料在贮存、运输过程中，密封包装、严禁日光暴晒，并应远离火源、热源。
贮存温度宜为15〜40°C，低温应采取保暖措施。
2）喷涂型聚脲弹性防水涂料的质量应符合表的要求。
喷涂型聚脲弹性防水涂料的质量要求表3）配套双组分混凝土专用封闭底漆，作为基层处理剂，其物理性能应满足表的质量要求。
专用底漆的质置要求表4）喷涂型聚脲防水材料及专用底漆进场抽样复验，每10t为一批，不足10t者按一批进行抽样，全部物理性能指标达到标准规定时，即为合格。
其中若有一项指标达不到要求，允许在受检产品中加倍取样进行该项复检，复检结果如仍不合格，则判定该产品为不合格。
机具设备喷涂设备GUSmer(美国卡士玛），主机规格H-20/35pro；喷枪，规格GX-7DI；油水分离器、空气压缩机等。
其他机具：雾化喷涂机；吹风机、手提砂轮机、高压水枪、吸尘器、腻子刀、毛刷、扫帚及灭火器材、砂袋等。
防护设备：防护眼镜、滤毒口罩、防护服、排气扇等。
7 质量控制进场材料应有合格证和检验报告，经现场复验合格后方能投人使用。
防水层的基层应牢固、基面应洁净、平整，不得有空鼓、松动、起砂、脱皮等缺陷。
防水层应与基层粘结牢固，防水层厚度达到设计要求，且厚薄均勻，无气泡、砂眼、流淌、堆积、漏喷等缺陷，不符合要求的应修整重刷。
防水层在转向处及细部构造部位做法应符合设计要求。
防水层不得有渗漏现象。
施工前应对图纸进行会审，掌握施工图中的防水细部构造及技术要求。
同时，根据按设计要求及工程具体情况，编制出防水施工方案，经施工总包单位及监理（建设）单位审批后方可实施。
实施前应向操作人员进行技术、安全交底。
正式喷涂施工之前应进行试喷，将涂料喷在硬纸板上，调整喷涂距离，观察涂层固化是否正常，留3块试件进行检测，合格后正式喷涂。
防水施工时，对工程质量应建立各道工序的自检、交接检和专职人员检查的“三检”制度。
合格后方可进行下一道工序施工。
屋面防水层完工后，应进行淋水或蓄水试验。
淋水时间不少于2h，蓄水时间不少于24h，无渗漏为合格。
8 安全措施施工时，持喷枪的操作人员应经过专业培训，并应由专人施工。
喷涂型聚脲弹性防水涂料施工时应注意防火，远离现场火源、热源。
喷涂施工时注意通风良好，操作人员宜在上风口操作。
喷涂施工现场注意安全用电，喷涂设备定期检查，排除安全隐患。
9 环保措施喷涂施工时操作人员应戴防护口罩、眼镜等防护用品。
喷涂施工时应注意遮挡（用塑料薄膜），不得污染其他部位。
废料应集中统一处理，不得随意丢弃。
10 效益分析喷涂型聚脲防水涂料固化快，凝胶时间短，lmin即可达到步行强度，且可一次性完成设计的涂膜厚度，大大缩短了防水施工工期。
以本工程为例，完成4000m2的体育看台防水施工，仅用了7d时间，比采用普通卷材防水做法至少提前5d。
