东北林业大学机械设计基础试题及答案

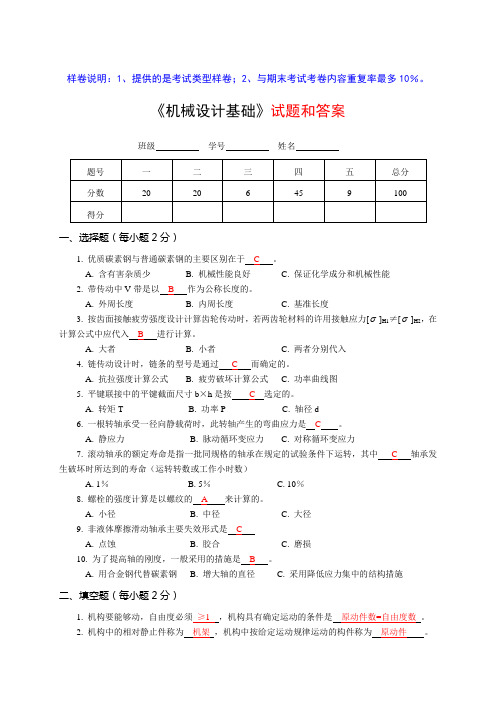

样卷说明：1、提供的是考试类型样卷；2、与期末考试考卷内容重复率最多10％。

《机械设计基础》试题和答案班级学号姓名一、选择题（每小题2分）1. 优质碳素钢与普通碳素钢的主要区别在于C。

A. 含有害杂质少B. 机械性能良好C. 保证化学成分和机械性能2. 带传动中V带是以B作为公称长度的。

A. 外周长度B. 内周长度C. 基准长度3. 按齿面接触疲劳强度设计计算齿轮传动时，若两齿轮材料的许用接触应力[σ]H1≠[σ]H2，在计算公式中应代入B进行计算。

A. 大者B. 小者C. 两者分别代入4. 链传动设计时，链条的型号是通过C而确定的。

A. 抗拉强度计算公式B. 疲劳破坏计算公式C. 功率曲线图5. 平键联接中的平键截面尺寸b×h是按C选定的。

A. 转矩TB. 功率PC. 轴径d6. 一根转轴承受一径向静载荷时，此转轴产生的弯曲应力是C。

A. 静应力B. 脉动循环变应力C. 对称循环变应力7. 滚动轴承的额定寿命是指一批同规格的轴承在规定的试验条件下运转，其中C轴承发生破坏时所达到的寿命（运转转数或工作小时数）A. 1％B. 5％C. 10％8. 螺栓的强度计算是以螺纹的A来计算的。

A. 小径B. 中径C. 大径9. 非液体摩擦滑动轴承主要失效形式是CA. 点蚀B. 胶合C. 磨损10. 为了提高轴的刚度，一般采用的措施是B。

A. 用合金钢代替碳素钢B. 增大轴的直径C. 采用降低应力集中的结构措施二、填空题（每小题2分）1. 机构要能够动，自由度必须≥1 ，机构具有确定运动的条件是原动件数=自由度数。

2. 机构中的相对静止件称为机架，机构中按给定运动规律运动的构件称为原动件。

2'1O 12O 3O 44O 23. 工作中只受弯矩不传递扭矩的轴叫 心轴；只传递扭矩不受弯矩的轴叫 传动 轴；同时承受弯矩和扭矩的轴叫 转 轴。

4. 带传动的全面滑动称为 打滑 ，而由于带的弹性变形和拉力差而引起的滑动称为 弹性滑动 。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。

……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。

（×）4、机构是具有确定相对运动的构件组合。

………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。

………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。

……（×）7、连杆是一个构件，也是一个零件。

………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。

……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。

B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。

车床上的主轴属于（执行）部分。

2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。

4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。

5.机器或机构各部分之间应具有_相对__运动。

机器工作时，都能完成有用的__机械功___或实现转换__能量___。

2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。

A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。

A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。

A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。

A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。

A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。

A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。

A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。

A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。

（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。

（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。

通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。

机械设计基础考试题库及答案一、单项选择题1. 机械设计中，以下哪个因素是影响零件疲劳强度的主要因素？A. 材料的强度B. 零件的形状C. 零件的表面粗糙度D. 零件的尺寸答案：C2. 以下哪个不是机械设计中常用的润滑方式？A. 油膜润滑B. 固体润滑C. 液体润滑D. 摩擦润滑答案：D3. 在机械设计中，以下哪个不是齿轮传动的特点？A. 传动比准确B. 结构紧凑C. 噪音大D. 效率高答案：C4. 以下哪个不是滚动轴承的基本类型？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：D5. 机械设计中，以下哪个不是联轴器的作用？A. 传递扭矩B. 补偿两轴的相对位移C. 改变传动方向D. 减少振动和冲击答案：C二、多项选择题6. 机械设计中，以下哪些因素会影响零件的疲劳强度？A. 材料的强度B. 零件的形状C. 零件的表面粗糙度D. 零件的尺寸答案：ABC7. 机械设计中，以下哪些是齿轮传动的优点？A. 传动比准确B. 结构紧凑C. 噪音大D. 效率高答案：ABD8. 以下哪些是滚动轴承的特点？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 滑动轴承答案：ABC9. 机械设计中，以下哪些是联轴器的作用？A. 传递扭矩B. 补偿两轴的相对位移C. 改变传动方向D. 减少振动和冲击答案：ABD三、判断题10. 机械设计中，零件的表面粗糙度对疲劳强度没有影响。

（对/错）答案：错11. 液体润滑是机械设计中常用的润滑方式之一。

（对/错）答案：对12. 齿轮传动的噪音通常比滑动轴承大。

（对/错）答案：错13. 联轴器不能用于改变传动方向。

（对/错）答案：对四、简答题14. 简述机械设计中，提高零件疲劳强度的措施有哪些？答案：提高零件疲劳强度的措施包括：选择合适的材料、优化零件的形状设计、提高零件的表面质量、采用合适的热处理工艺等。

15. 描述机械设计中，滚动轴承和滑动轴承的主要区别。

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σcB. σ1+σb2+σcC. σ2+σb1+σcD. σ2+σb2+σc【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

考试科目： 机 械 设 计 考试时间： 120分钟 试卷总分 100分题号一二三四 五总分 得分评卷教师一、 简答题 （本大题共4小题，总计26分）1、 齿轮强度计算中，有哪两种强度计算理论？分别针对哪些失效？若齿轮传动为闭式软齿面传动，其设计准则是什么？ （6分）齿面的接触疲劳强度和齿根的弯曲疲劳强度的计算，齿面的接触疲劳强度针对于齿面的疲劳点蚀失效和齿根的弯曲疲劳强度针对于齿根的疲劳折断。

齿轮传动为闭式软齿面传动，其设计准则是按齿面的接触疲劳强度设计，校核齿根的弯曲疲劳强度。

2、 连接螺纹能满足自锁条件，为什么还要考虑防松？根据防松原理，防松分哪几类？（8分）因为在冲击、振动、变载以及温度变化大时，螺纹副间和支承面间的摩擦力可能在瞬间减小或消失，不再满足自锁条件。

这种情况多次重复，就会使联接松动，导致机器不能正常工作或发生严重事故。

因此，在设计螺纹联接时，必须考虑防松。

根据防松原理，防松类型分为摩擦防松，机械防松，破坏螺纹副关系防松。

3、联轴器和离合器的功用是什么？二者的区别是什么？（6分）联轴器和离合器的功用是联接两轴使之一同回转并传递转矩。

二者区别是：用联轴器联接的两轴在工作中不能分离，只有在停机后拆卸零件才能分离两轴，而用离合器可以在机器运转过程中随时分离或接合两轴。

4、链传动产生动载荷的原因是什么？为减小动载荷应如何选取小链轮的齿数和链条节距？（6分）小链轮的齿数不宜过小和链条节距不宜过大。

二、选择题 （在每题若干个选项中选出正确的选项填在横线上。

本大题共12小题，总计24分） 1、当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用 B 。

得分得分装订线班级：学号：姓名：A ．螺栓联接B ．双头螺柱联接C ．螺钉联接2、滚动轴承中，为防止轴承发生疲劳点蚀，应进行 A 。

A . 疲劳寿命计算 B . 静强度计算 C . 极限转速验算3、阿基米德蜗杆的 A 参数为标准值。

机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。

a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。

a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。

a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。

a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。

a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。

a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。

a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。

a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。

2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。

3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。

4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。

5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。

6._______是机器与机构的统称。

7.包⾓是指带与带轮接触弧所对的圆⼼⾓。

对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。
