国内常用钢法兰标准(GB、JB、HG、SH等)

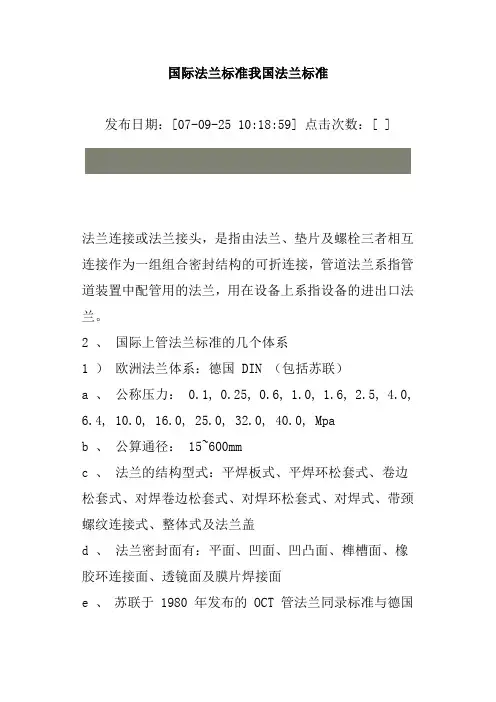

国际法兰标准我国法兰标准发布日期：[07-09-25 10:18:59] 点击次数：[ ]法兰连接或法兰接头，是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可折连接，管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。

2 、国际上管法兰标准的几个体系1 ）欧洲法兰体系：德国 DIN （包括苏联）a 、公称压力： 0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0,6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpab 、公算通径： 15~600mmc 、法兰的结构型式：平焊板式、平焊环松套式、卷边松套式、对焊卷边松套式、对焊环松套式、对焊式、带颈螺纹连接式、整体式及法兰盖d 、法兰密封面有：平面、凹面、凹凸面、榫槽面、橡胶环连接面、透镜面及膜片焊接面e 、苏联于 1980 年发布的 OCT 管法兰同录标准与德国DIN 标准相似，不再追述2 ）美洲法兰体系：美国 ANSI B16.5 《钢制管法兰及法兰管件》a 、公称压力： 150psi （ 2.0Mpa ）， 300psi（ 5.0Mpa ）， 400psi （ 6.8Mpa ）， 600psi（ 10.0Mpa ）， 900psi （ 15.0Mpa ）， 1500psi （ 25.0Mpa ）， 2500psi （ 42.0Mpa ），b 、公算通径： 6~4000mmc 、法兰的结构型式：条焊、承插焊、螺纹连接、松套、对焊及法兰盖d 、法兰密封面：凹面、凹凸面、榫槽面、金属环连接面3 ）日本 JIS 管法兰：在石油化工装置中一般仅用于公用工程，在国际上影响较小，在国际上没有形成独立体系。

3 、我国钢制管法兰国家标准体系 GB1 ）公称压力： 0.25Mpa~42.0Mpaa 、系列 1 ： PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 （主系列）b 、系列 2 ： PN0.25, PN0.6, PN2.5, PN4.0其中 PN0.25 ， PN0.6 ， PN1.0 ， PN1.6 ， PN2.5 ，PN4.0 共 6 个等级的法兰尺寸系属于以德国法兰为代表的欧洲法兰体系，其余为美国法兰为代表的美洲法兰体系。

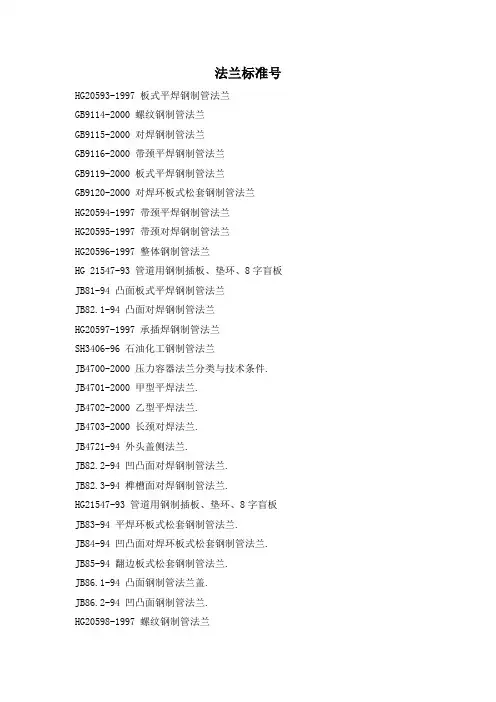

国内常用钢法兰标准(国标GB,机标JB,化工HG,石化SH等) 1、国标法兰GB/T 9112—2000　钢制管法兰类型与参数GB/T 9113.1—2000 平面、突面整体钢制管法兰GB/T 9113.2—2000 凹凸面整体钢制管法兰GB/T 9113.3—2000 榫槽面整体钢制管法兰GB/T 9113.4—2000 环连接面整体钢制管法兰GB/T 9114—2000 突面带颈螺纹钢制管法兰GB/T 9115.1—2000 平面、突面对焊钢制管法兰GB/T 9115.2—2000 凹凸面对焊钢制管法兰GB/T 9115.3—2000 榫槽面对焊钢制管法兰GB/T 9115.4—2000 环连接面对焊钢制管法兰GB/T 91l6.l一2000 平面、突面带颈平焊钢制管法兰GB/T 9116.2—2000 凹凸面带颈平焊钢制管法兰GB/T 9116.3—2000 榫槽面带颈平焊钢制管法兰GB/T 9116.4—2000 环连接面带颈平焊钢制管法兰GB/T 9117.1—2000 突面带颈承插焊钢制管法兰GB/T 9117.2—2000 凹凸面带颈承插焊钢制管法兰GB/T 9117.3—2000 榫槽面带颈承插焊钢制管法兰GB/T 9117.4—2000 环连接面带颈承插焊钢制管法兰GB/T 9118.1—2000 突面对焊环带颈松套钢制管法兰GB/T 9118.2—2000 环连接面对焊环带颈松套钢制管法兰GB/T 9119—2000 平面、突面板式平焊钢制管法兰GB/T 9120.1—2000 突面对焊环板式松套钢制管法兰GB/T 9120.2—2000 凹凸面对焊环板式松套钢制管法兰GB/T 9120.3—2000 榫槽面对焊环板式松套钢制管法兰GB/T 9121.1—2000 突面平焊环板式松套钢制管法兰GB/T 9121.2—2000 凹凸面平焊环板式松套钢制管法兰GB/T 9121.3—2000 榫槽面平焊环板式松套钢制管法兰GB/T 9122—2000　翻边环板式松套钢制管法兰GB/T 9123.1—2000 平面、突面钢制管法兰盖GB/T 9123.2—2000 凹凸面钢制管法兰盖GB/T 9123.3—2000 榫槽面钢制管法兰盖GB/T 9123.4—2000 环连接面钢制管法兰盖GB/T 9124—2000 钢制管法兰 技术条件船用法兰CB/T4194-2011 船用法兰 类型CB/T4196-2011 船用法兰 连接尺寸和密封面GB/T 2501-89/2010 船用法兰连接尺寸和密封面GB/T 2506-2005 船用搭焊钢法兰GB/T11693-89/94/08 船用法兰焊接单面座板GB/T11694-89/94 船用法兰焊接双面座板CB/T3766-96 船舶行业-排气管钢法兰及垫片GB/T4450-95 船用盲板钢法兰GB10745-89 船用法兰类型(四进位)GB10746-89 船用对焊钢法兰(四进位)GB10747-89 船用对焊钢环松套钢法兰(四进位)GB10748-89 船用对焊铜环松套钢法兰(四进位)GB10749-89 船用铜管折边松套钢法兰(四进位)GB10750-89 船用扁圆形铸铁和铸钢法兰(四进位) GB10751-89 船用扁圆形焊接钢法兰(四进位)外贸CBM1012-81 船用搭焊钢法兰 JIS B2221-1976外贸CBM1013-81 船用搭焊钢法兰 JIS B2222-1976外贸CBM1014-81 船用搭焊钢法兰 JIS B2223-1976外贸CBM1015-81 船用搭焊钢法兰 JIS B2224-1976外贸CBM1016-81 船用搭焊钢法兰 JIS B2225-1976外贸CBM1017-81 船用对焊钢法兰 JIS B2233-1976外贸CBM1018-81 船用对焊钢法兰 JIS B2216-1976外贸CBM1019-81 船用对焊钢法兰 JIS B2217-1976 GB568~569-65、GB573~582-65、2、机械部法兰JB/T 74—1994 管路法兰 技术条件JB/T 75—1994 管路法兰 类型JB/T 79.1—1994 凸面整体铸钢管法兰JB/T 79.2—1994 凹凸面整体铸钢管法兰JB/T 79.3—1994 榫槽面整体铸钢管法兰JB/T 79.4—1994 环连接面整体铸钢管法兰JB/T 81—1994 凸面板式平焊钢制管法兰JB/T 82.1—1994 凸面对焊钢制管法兰JB/T 82.2—1994 凹凸面对焊钢制管法兰JB/T 82.3—1994 榫槽面对焊钢制管法兰JB/T 82.4—1994 环连接面对焊钢制管法兰JB/T 83—1994 平焊环板式松套钢制管法兰JB/T 84—1994　凹凸面对焊环板式松套钢制管法兰JB/T 85—1994 翻边板式松套钢制管法兰JB/T 86.1—1994 凸面钢制管法兰盖JB/T 86.2—1994 凹凸面钢制管法兰盖JB/T 81—1959 钢制平焊法兰JB4700-2000　压力容器法兰分类与技术条件JB4701-2000 甲型平焊法兰.JB4702-2000 乙型平焊法兰.JB4703-2000 长颈对焊法兰压力容器法兰3、化工部法兰HG 20592—1997 钢制管法兰型式、参数(欧洲体系) HG 20593—1997 板式平焊钢制管法兰(欧洲体系) HG 20594—1997 带颈平焊钢制管法兰(欧洲体系) HG 20595—1997 带颈对焊钢制管法兰(欧洲体系) HG 20596—1997 整体钢制管法兰(欧洲体系)HG 20597—1997 承插焊钢制管法兰(欧洲体系)HG 20598—1997 螺纹钢制管法兰(欧洲体系)HG 20599—1997 对焊环松套钢制管法兰(欧洲体系) HG 20600—1997 平焊环松套钢制管法兰(欧洲体系)HG 20601—1997 钢制管法兰盖(欧洲体系)HG 20602一1997 不锈钢衬里法兰盖(欧洲体系)HG 20603—1997 钢制管法兰技术条件(欧洲体系)HG 20604—1997 钢制管法兰压力-温度等级(欧洲体系)HG 20605—1997 钢制管法兰焊接接头和坡口尺寸(欧洲体系)HG 20615—1997 钢制管法兰型式、参数(美洲体系)HG 20616—1997 带颈平焊钢制管法兰(美洲体系)HG 20617—1997 带颈对焊钢制管法兰(美洲体系)HG 20618—1997 整体钢制管法兰(美洲体系)HG 20619—1997 承插焊钢制管法兰(美洲体系)HG 20620—1997 螺纹钢制管法兰(美洲体系)HG 20621—1997 对焊环松套钢制管法兰(美洲体系)HG 20622—1997 钢制管法兰盖(美洲体系)HG 20623—1997 大直径钢制管法兰(美洲体系)HG 20624—1997 钢制管法兰技术条件(美洲体系)HG 20625—1997 钢制管法兰压力-温度等级(美洲体系)HG 20626—1997 钢制管法兰焊接接头和坡口尺寸(美洲体系)HG 20592—2009 钢制管法兰(欧洲体系) 代替 HG 20592~20605—1997HG 20615—2009 钢制管法兰(美洲体系) 代替 HG 20615~20622—1997和HG 20624~20626—1997HG 20623—2009 大直径钢制管法兰(美洲体系) 代替 HG 20623—1997HG 5008—1958 钢制螺纹法兰HG 5010—1958 突面平焊法兰HG 5011—1958 榫槽面平焊法兰HG 5012—1958 凹凸面平焊法兰HG 5013—1958 平焊法兰用于英制水煤气管HG 5014—1958 突面对焊法兰HG 5015—1958 榫槽面对焊法兰HG 5016—1958 凹凸面对焊法兰HG 5019—1958 耐酸钢平焊法兰HG 5022—1958 焊环活动法兰HG 5028—1958 平面法兰盖HG 5028—1958 凹凸面法兰盖HG 5028—1958 榫槽面法兰盖HG 20527—1992 不锈钢突面对焊环钢制管法兰HG 20528—1992 衬里钢管用承插环松套钢制管法兰HG 20529—1992 不锈钢衬里法兰盖HG 20530—1992 钢制管法兰用焊唇密封环HGJ 44~76-1991 钢制管法兰HG 21547—1993 管道用钢制插板、垫环、8字盲板4、石化部法兰SH 3406—1996 石油化工钢制管法兰。

法兰标准对照表法兰类型代号国内外法兰互换相应标准密封面类型：全平面FF，突面RF，凹面FM，凸面M，榫面T，槽面G，螺纹TH，环连接面RJ 板式平焊PL 国标GB/T9119-2000、机械部标准JB81-94、化工部标准HGJ45-91、HG20593-97、HG5010-58突面HG5011-58榫槽、HG5012-58凹凸、电力部标准GD0506~0507、德标DIN2573、德标DIN2576 带颈平焊SO 国标GB/T9116-2000、化工部标准HGJ46~49-91（46RF，47MFM）、HG20594-97、美HG20616-97、石油部SH3406-96、美标ASME/ANSI B16.5 对焊WN 国标GB/T9115-2000、机械部标准JB/T82-94、化工部标准HGJ50~53-91（50RF,51MFM,53RJ)、HG5014~16-58(14RF,15TG,16MFM)、HG20595-97、电力部标准GD0508~0509、德标DIN2628~2638-1975、美HG20617-97、石油部SH3406-96 、美国标准ASME/ANSI B16.5 大直径对焊美标ASME B16.47 B系列=API605-81（HG20623）、ASME B16.47 A系列=MSS SP44 整体IF HG20596、美HG20618、JB/T79-94、GB/T9113-2000、德标DIN2543~2549-1977 承插SWHG20597、美HG20619、GB/T9117-2000、美国标准ASME/ANSI B16.5 螺纹Th HG20598、HG20620、GB/T9114-2000、美标ASME B16.5、JB/T2769-1992、德标DIN2566 压力容器JB/T4700～4707-2000 对焊松套PJ/SE 国标GB/T9120-2000、机械部标准JB84-94、化工部标准HG20599-97、美标ASME/ANSI B16.5 平焊松套PJ/RJ HG20600、JB/T83-94、GB/T9121-2000 法兰盖BL 国标GB/T9123-2000、机械部JB86-94、化工部HGJ61~65-91、HG20601-97 美HG20622-97 电力部标准GD0511~0517、美标ASME/ANSI B16.5 衬里法兰盖BL(S)HG20602 世界3种主要法兰：德标、美标、日标，3种各成一体，不能互换使用国际标准ISO 7005是美标与德标的合集,可参照HG20592~20635-97，国内另需注意接管尺寸（A管与B管）日标JIS B2220-2004 平焊、对焊、带颈平焊、法兰盖压力等级区别(我国国标已收编德标与美标，具体参考压力等级）德标0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa、25.0MPa、32.0MPa、40.0MPa 美标150LB(2.0MPa)、300LB(5.0MPa)、400LB(6.8MPa)、600LB(11.0MPa)、900LB(15.0MPa)、1500LB(26.0MPa)、2500LB(42.0MPa) 日标5K、10K、16K、20K、30K。

国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。

以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。

这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。

为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。

1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。

SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。

国内及国际管法兰标准介绍
管法兰是用于管道连接的重要部件，其标准的制定对于确保管道系统的安全、可靠运行至关重要。

以下是国内及国际上常见的管法兰标准介绍：
国内标准：
1. GB/T 9112-2010：国家标准，规定了钢制管法兰的类型、尺寸、公差、材料、压力-温度额定值等要求。

2. HG/T 20592-2009：化工行业标准，适用于化工、石油化工等领域的钢制管法兰。

3. JB/T 81-1994：机械行业标准，适用于压力容器、换热器等设备的钢制管法兰。

国际标准：
1. ASME B16.5：美国机械工程师协会标准，涵盖了钢制管法兰的尺寸、公差、压力等级等要求。

2. EN 1092-1：欧洲标准，规定了钢制管法兰的类型、尺寸、公差、材料等要求。

3. DIN EN 1092-1：德国标准，与欧洲标准 EN 1092-1 基本一致。

这些标准在尺寸、压力等级、材料、密封面形式等方面可能存在
差异，因此在选择管法兰时，需要根据具体的工程要求和使用环境来确定适合的标准。

同时，不同国家和地区可能对管法兰的标准有不同的要求，因此在国际项目中，需要注意标准的一致性和兼容性。

法兰简述管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门中必不可少的零件，而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质:锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种:平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：1，以德国及原苏联为代表的欧洲体系管法兰2，美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表3，英国和法国管法兰标准，两国各有两套管法兰标准综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配：两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

国内常用的管道标准体系国内常用的管道标准体系1石化行业应用标准体系2化工行业应用标准体系3机械行业应用标准体系4国家应用标准体系5 压力管道应用标准体系配伍国内常用的管道标准体系目前，国内的压力管道及其元件的应用标准很多,又均不完整。

以管法兰标准为例,常用的标准就有国家标准(GB)、机械行业标准(JB)、石化行业标准(SH)和化工行业标准(HG)等。

这些标准各有各自的温度-压力表、密封面尺寸和接管尺寸,相互之间互换性差,有些甚至不能配套使用。

为了能很好地应用这些标准，介绍一下目前国内常用的压力管道应用标准体系。

1石化行业应用标准体系◆管子尺寸系列标准(SH3405) 基本属于“大外径系列”SH3405等效采用了ISO4200标准，故当DN≤1100mm时,它能与ANSI B36.l/36.19标准配套使用。

SH3405直径范围和壁厚分级：序号钢管类别公称直径范围壁厚分级1 奥氏体不锈钢无缝钢管10～400 Sch5s、Sch10s、Sch20s、Sch40s、Sch80s2 碳素钢、合金钢无缝钢管10~600 Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160、XXS3 奥氏体不锈钢焊接钢管80~1000 2.0~12mm4 碳素钢、合金钢焊接钢管150~2000 4.0~18mm◆法兰标准(SH3406)：属于"美式法兰"公称压力：PN1.0、PN2.0(CL150)、PN5.0(CL300)、PN6.8(CL400)、PN10.0(CL600),PN15.0(CL900)、PN25.0(CL1500)、PN42.0(CL2500) 8个等级公称直径：DN15~DN1500mm法兰密封面：当DN≤600时，凸台面、凹凸面、全平面、榫槽面、环槽面5种DN≥650时，凸台面 1种法兰型式：当DN≤600时，平焊、对焊、承插焊、螺纹连接、松套 5种DN≥650时对焊 1种※SH3406等效采用了ANSI B16.5和API605标准,。

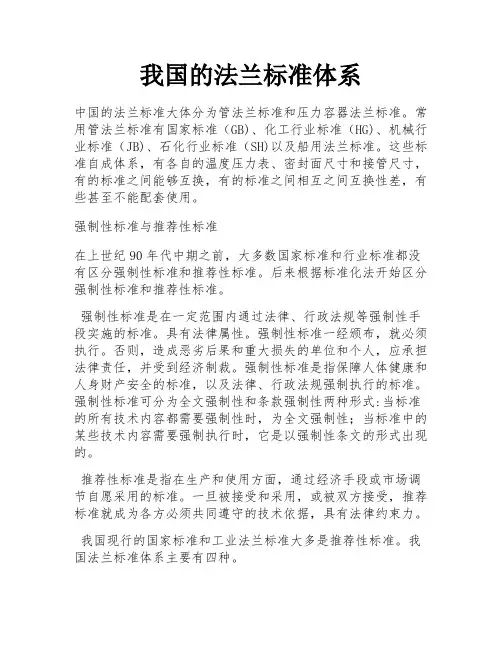

我国的法兰标准体系中国的法兰标准大体分为管法兰标准和压力容器法兰标准。

常用管法兰标准有国家标准（GB)、化工行业标准（HG)、机械行业标准（JB)、石化行业标准（SH)以及船用法兰标准。

这些标准自成体系，有各自的温度压力表、密封面尺寸和接管尺寸，有的标准之间能够互换，有的标准之间相互之间互换性差，有些甚至不能配套使用。

强制性标准与推荐性标准在上世纪90年代中期之前，大多数国家标准和行业标准都没有区分强制性标准和推荐性标准。

后来根据标准化法开始区分强制性标准和推荐性标准。

强制性标准是在一定范围内通过法律、行政法规等强制性手段实施的标准。

具有法律属性。

强制性标准一经颁布，就必须执行。

否则，造成恶劣后果和重大损失的单位和个人，应承担法律责任，并受到经济制裁。

强制性标准是指保障人体健康和人身财产安全的标准，以及法律、行政法规强制执行的标准。

强制性标准可分为全文强制性和条款强制性两种形式:当标准的所有技术内容都需要强制性时，为全文强制性；当标准中的某些技术内容需要强制执行时，它是以强制性条文的形式出现的。

推荐性标准是指在生产和使用方面，通过经济手段或市场调节自愿采用的标准。

一旦被接受和采用，或被双方接受，推荐标准就成为各方必须共同遵守的技术依据，具有法律约束力。

我国现行的国家标准和工业法兰标准大多是推荐性标准。

我国法兰标准体系主要有四种。

国家法兰标准法兰标准实际上是指管法兰标准，更具体一点，是指钢制管法兰标准。

钢制管法兰国家标准，自1989年版实施以后，曾于2000年修订过一次，形成了GB/T 9112〜9124—2000钢制管法兰系列标准。

随者技术的不断发展和闰外标准的修订，我国也对2000年版标准进行了修改与完善，于2010年发布现行钢制管法兰系列标准GB/T 9112〜9124—2010，并于2011年10月起实施。

按现行标准《钢制管法兰类型与参数》GB/T 9112—2010的规定，国标钢制管法兰的类型分为两类，一类是PN标记法兰（即欧洲体系法兰或欧标法兰），在我国最为常用。

国标标准法兰尺寸对照表一、前言法兰是管道连接的重要组成部分，国家标准规定了不同尺寸的法兰应该有的尺寸和公差范围，以确保管道连接的质量和安全性。

本文将介绍国标法兰尺寸对照表，以便读者在实际工作中能够正确选择和使用法兰。

二、法兰标准在国内，法兰依据GB/T、HG、SH、JB、JB/T等标准进行生产和质量控制。

其中，GB/T是国家标准，HG和SH是中式法兰，JB和JB/T是机械法兰。

根据标准的不同，法兰的尺寸也有所不同。

下面将分别介绍这几种法兰的尺寸对照表。

三、GB/T法兰尺寸对照表GB/T法兰分普通和减薄两种，其中减薄法兰又分为大口径和小口径两种。

下面是GB/T法兰的尺寸对照表：1.普通法兰：DN D1 D2 D3 b n d(公称直径)(法兰外径)(法兰孔径)(内径)(法兰厚度)(法兰螺孔数)(螺孔直径)15 95 65 45 14 4 1420 105 75 55 16 4 1425 115 85 65 16 4 1432 140 100 78 18 4 1840 150 110 85 18 4 1850 165 125 100 20 4 1865 185 145 120 22 4 18 80 200 160 135 22 8 18 100 220 180 155 24 8 18 125 250 210 185 26 8 18 150 285 240 210 28 8 23 200 340 295 265 30 12 23 250 405 350 320 34 12 25 300 460 400 375 36 12 25 350 520 460 435 40 16 25 400 580 515 485 42 16 30 500 715 620 590 48 20 30 600 840 725 700 56 20 36 700 910 795 810 60 24 36 800 1025 920 920 68 24 36900 1125 1015 1020 78 28 36 1000 1255 1125 1120 88 28 36 1200 1485 1340 1320 102 32 391400 1685 1560 1530 118 36 421600 1915 1760 1730 134 40 451800 2115 1970 1930 152 44 482000 2335 2180 2130 170 48 482200 2555 2390 2330 172 48 522400 2775 2600 2530 182 52 522600 2995 2810 2730 196 56 562800 3215 3020 2930 197 56 562.减薄法兰：a.大口径减薄法兰DN D1 D2 D3 b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)300 400 372 345 25 20 23350 460 428 400 30 20 23400 515 482 450 32 20 25450 565 532 500 32 24 25500 620 585 550 34 24 25600 725 685 650 36 28 30700 840 800 780 40 28 30800 950 905 890 42 28 30900 1050 1005 990 46 32 301000 1170 1115 1090 5032 331200 1400 1330 1310 5636 361400 1620 1550 1530 6040 391600 1840 1770 1750 6444 421800 2060 1990 1970 6848 452000 2280 2210 2190 7252 482200 2500 2430 2410 7656 512400 2750 2630 2630 8060 54b.小口径减薄法兰DN D1 D2 D3b n d(公称直径) (法兰外径) (法兰孔径) (内径) (法兰厚度) (法兰螺孔数) (螺孔直径)15 95 65 4510 4 1420 105 75 55 10 4 1425 115 85 65 10 4 1432 140 100 78 10 4 1840 150 110 85 12 4 1850 165 125 100 144 1865 185 145 120 14 4 1880 200 160 135 16 8 18100 220 180 155 18 8 18125 250 210 185 208 18四、HG法兰尺寸对照表HG法兰是中式法兰之一，分为普通和减薄两种。
