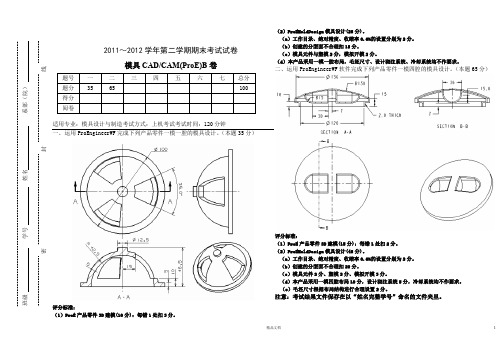

Proe期末考试试卷

精品文档 1
（1）ProE 产品零件3D 建模(10分)：每错1处扣3分。

（2）ProEMoldDesign 模具设计(25分)。

（a ）工作目录、绝对精度、收缩率0.6%的设置分别为2分。

（b ）创建的分型面不合理扣15分。

（c ）模具元件与塑模2分，模拟开模2分。

d ）本产品采用一模一腔布局，毛坯尺寸、设计浇注系统、冷却系统均不作要求。

ProEngineerWF 软件完成下列产品零件一模四腔的模具设计。

（本题65分）
1）ProE 产品零件3D 建模(15分)：每错1处扣2分。

2）ProEMoldDesign 模具设计(45分)。

（a ）工作目录、绝对精度、收缩率0.6%的设置分别为2分。

（b ）创建的分型面不合理扣20分。

（c ）模具元件2分、塑模2分、模拟开模3分。

（d ）本产品采用一模四腔布局10分，设计浇注系统5分，冷却系统均不作要求。

（e ）毛坯尺寸根据布局结构进行合理设置2分。

班级 学号 姓名 系部（院）。

proe期末考试试题及答案### ProE期末考试试题及答案一、选择题（每题5分，共30分）1. ProE中，用于创建复杂曲线的工具是：A. 直线B. 圆C. 曲线D. 螺旋线答案：C2. 在ProE中，以下哪个命令用于创建基准平面？A. PlaneB. SurfaceC. CurveD. Axis答案：A3. ProE中，如何快速创建一个与现有平面平行的新平面？A. 使用“Offset”命令B. 使用“Copy”命令C. 使用“Pattern”命令D. 使用“Mirror”命令答案：A4. 在ProE中，以下哪个命令用于创建圆形特征？A. CircleB. CylinderC. SphereD. Torus答案：A5. ProE中，如何修改一个已创建的特征的尺寸？A. 双击特征B. 右键点击特征并选择“Edit Definition”C. 使用“Properties”窗口D. 使用“Dimension”工具答案：B6. 在ProE中，以下哪个命令用于创建倒角？A. ChamferB. FilletC. ShellD. Rib答案：A二、简答题（每题10分，共40分）1. 描述在ProE中创建一个拉伸特征的步骤。

答案：- 首先，在草绘环境中绘制一个二维形状。

- 选择“拉伸”命令。

- 设置拉伸的深度和方向。

- 应用拉伸特征。

2. 解释ProE中的“关系”功能，并给出一个使用关系的例子。

答案：- 关系功能允许用户定义特征之间的几何约束，如平行、垂直、相切等。

- 例如，在一个矩形中，可以设置两边的长度相等，或者一个圆的直径等于矩形的宽度。

3. 在ProE中，如何创建一个具有不同高度的多个孔？答案：- 使用“孔”命令创建第一个孔。

- 选择“孔”命令的“Pattern”选项。

- 设置不同的高度值，并应用模式。

4. 描述在ProE中如何修改一个特征的尺寸。

答案：- 双击要修改的特征。

- 在弹出的对话框中，修改尺寸值。

考试说明：
1. 考试在计算机上完成，考试时间120分钟。

2. 在计算机D 盘创建以考生学号后三位+姓名的文件夹（如103张三），将全部文件存
放在该文件夹中，放在其余位置无效。

考试内容：
1. 零件建模。

按照尺寸完成下列零件的三维模型（共60分）
（1） 阀体，名称为“1fati ”。

(20分)
课程考试试题
学期 学年 拟题学院（系）: 适 用 专 业:
（2）导塞，名称为“2daosai”（11分）。

（3）接头，名称为“3jietou”（12分）。

（4）推杆，名称为“4tuigan”（5分）。

（5）旋塞，名称为“5xuansai”（5分）。

（6）弹簧，名称为“6tanhuang”（5分）。

（7）钢球，直径为14，名称为“7gangqiu”（2分）。

2.装配。

利用完成的零件模型完成推杆阀的装配，名称为“tuiganfa，并完成分解视
图，名称为“fenjie”，装配示意图如下图所示（17分）。

3.工程图。

利用生成的1号阀体零件完成其工程图，标注尺寸和技术要求，其中表面
粗糙度用老国标的注法即可，名称为“fati”,使用A3横放图纸，比例为1：1，绘制标题栏（23分）。

题库基础知识：单项选择题：1.Pro/E是一个（）软件。

D（A）CAD （B）CAM （C）CAE （D）CAD/CAM/CAE 2.Pro/E是由（）公司推出的。

A（A）美国PTC （B）美国UG（C）美国UGS公司（D）美国Autodesk公司3.下面不属于三维造型软件的是（）。

B（A）Pro/E （B）Protel （C）Solidwork （D）UG4.下面哪重功能Pro/E不能完成？（）D（A）三维造型（B）工程图（C）运动仿真（D）文档编辑5.Pro/E不能应用于哪个行业？（）D（A）航空航天（B）汽车制造（C）NC加工（D）服装设计6. A（A）（B）（C）（D）7.）C（A）图元（B）约束（C）特征（D）拉伸8.消息不同时，提示图标不同，表示出错的图标是（）。

D（A）（B）（C）（D）9.解决尺寸和约束冲突的方法是（）。

D（A）删除图元（B）删除点（C）删除制束（D）删除约束或尺寸10.连 A（A）（B）（C（D）11.8）。

A（A）（B）（C）（D）12.控制尺寸显示的按钮是（）。

B（A）（B）（C）（D）13.对称约束的符号是（）。

A（A）→←（B）——（C）⊥（D）∥14.水平向右书写文字在屏幕上拾取点的顺序是（）。

A（A）先下点，后上点，两点竖直对齐（B）先上点，后下点，两点竖直对齐（C）先左点，后右点，两点水平对齐（D）先右点，后左点，两点水平对齐15.保存草绘时，默认的文件扩展名为（）。

B（A）.dwg （B）.sec （C）.drw （D）.iges16.保存零件时，默认的文件扩展名为（）。

D（A）.dwg （B）.sec （C）.drw （D）.prt17.保存装配体时，默认的文件扩展名为（）。

C（A）.dwg （B）.sec （C）.asm （D）.prt18.保存工程图时，默认的文件扩展名为（）。

C（A）.dwg （B）.sec （C）.drw （D）.prt19.打断图元的工具在（）工具之后。

11级Pro/E期末考试试卷班级______ 姓名______ 时限:90分钟满分:100分一、选择题（每题3分共30分）1、以下退出Pro/E的方法中错误的是______A 双击窗口左上角的控制菜单图标B 单击窗口左上角的控制菜单图标C “文件”→“退出”D 单击窗口右上角的“×”按钮2、选中对象后，______鼠标，即可打开该对象相应的快捷菜单A 单击B 双击C 右击D 拖曳3、在一个草图中几何图元至少要有______个固定约束A 0B 1C 2D 34、若要变更原有特征的属性和参照，应使用以下哪个操作______A 重定义B 修改C 重新排序D 设置注释5、在定义扫描时，系统检查指定轨迹的有效性，并建立_______A 参考平面B 扫描轨迹C 扫描截面D 法向曲面6、如果无意间移动了视图，在移动过程中可按_______键使视图回到初始位置A EscB EnterC Ctrl+ZD Shift7、斜度的四种标注，以下哪一种是正确的________8、在Pro/E中按住Ctrl键+鼠标中键，将会对绘图区域的模型进行______A 旋转B 缩放C 平移D 保存9、以下是关于基准曲线的说法，哪个是不正确的_______A 没有形状和大小的虚拟线条B 没有方向C 没有体积D 没有质量10、修改视图操作不能对以下哪个进行修改_______A 视图的类型B 视图的尺寸C 视图的视力显示D 视图的视图剖面线的属性二、填空题（每空2分共20分）1、在桌面上_____Pro/E图标，即可启动软件进入到Pro/E 5.0操作界面。

2、在Windows XP中，启动Pro/E软件后，打开文件的快捷组合键是_____。

3、当打开多个文件后，为了释放内存资源，可以使用“文件”菜单下的“____”命令将文件从内存中删除掉。

4、在Pro/E 5.0中工具栏有两种，分别为位于窗口上方的_____工具栏和窗口右侧的_____工具栏。

学期期末考试《pro/E》试卷(A) 适用15年级专业：_数控技术_总分：100分时间：100分钟15分。

以下每题只有一个正确答案，请将正确答案填写在相应位置。

）1.下面针对工作目录的描述，正确的是（）A.工作目录在安装时进行设定，如果需要变动，必须变更注册表，操作比较繁琐，设置时仔细规划B.工作目录是针对当前Pro/Engineer文件检索和保存的缺省文件夹C.工作目录是由windows自动设定的，不是由Pro/Engineer进行设定D.工作目录只与装配有关，所有与装配相关的零件都需要放在工作目录当中2.以下对于圆角操作的描述，哪个是正确的（）A.圆角可以在一条边线上设置不同的半径值B.圆角起码是针对一段边线的，不能只针对一段边线的一部分进行圆角操作C.生成完全圆角的两个侧面必须是平行面D.圆角表面面只有一种形式——圆弧面3. 在Pro/E中按住Ctrl键+鼠标中键，将会对绘图区域的模型进行______A 旋转B 缩放C 平移D 保存4．草绘中圆弧的绘制有多少种绘制方式：（）A.2种B.3种C.4种D.5种5.草绘器的圆弧工具中，（）绘制与已有图元相切的圆弧比较容易（）A.3点/相切端 B.3相切 C.同心弧 D.圆心和端点6.要想从内存中清除当前文件，可以选择“文件”（）命令：（）A.拭除——不显示B.拭除——当前C.删除——当前D.删除——不显示7.草绘器的圆弧工具中，（）绘制与已有图元相切的圆弧比较容易（）A.3点/相切端B.3相切C.同心弧D.圆心和端点8.要想从内存中清除当前文件，可以选择“文件”（）命令：（）A.拭除——不显示B.拭除——当前C.删除——当前D.删除——不显示9.使用扫描来绘制伸出项时，若轨迹是封闭的，其截面（）A.一定要封闭B.一定不要封闭C.不一定要封闭D.一定要封闭且包围扫描起点10.在Pro/Engineer当中，哪种鼠标操作相当于确认（）。

A.按下鼠标右键不放；B.快速点击鼠标右键，然后松开鼠标；D.按下鼠标中键不放。

(B)可以、不可以
(C)不可以、可以
(D)不可以、不可以
13.欲沿曲线生成参考点，其分布类型有哪些？_______
(A)偏移比率
(B)偏移距离
(C)按参照偏移
(D)等比分布
14.以下是关于基准曲线的说法，哪些是正确的？_______
(A)没有形状和大小的虚拟线条
(B)没有方向
(C)没有体积
(D)没有质量
(C) Insert
(D) Alt
4.选择菜单_______中的颜色外观设定，可以自定义特征的外观与颜色。
(A)【编辑】︱【颜色和外观】
(B)【插入】︱【颜色和外观】
(C)【分析】︱【颜色和外观】
(D)【视图】︱【颜色和外观】
5._____B__视图功能是在绘图的过程中，需要经常改变模型的图形区中的显示大小和显示方向。
在proengineer中鼠标中键非常重要若要使模型放大或缩小应使用下列哪个组合键proengineer是市面上的主流三维软件之一能够与绝大多数cad软件进行格式转换以下哪种格式不能被读取d
全国信息化应用能力——Pro/E设计考试
准考证号：姓名：身份证：
（科目：Pro/ENGINEER设计考试；总分：100分；考试时间：100分钟）（B卷）
题号
一
二
三
四
总分
得分
评阅人
复核人
在开始正式的考试前，请考生务必注意并做到：
(1)在你的电脑上建立一个“E:\ NCIE <你的ID号> <今天的日期>”的文件夹。
例如：E:\NCIE05310101090810，
其中：0531010是你的考试ID号，090810是2000年08月10日。中间不能有空格。

PROE考试试题含答案一、单项选择题（每题2分，共20分）1.ProE中，以下哪个命令用于创建一个新零件文件？A.NewB.OpenC.SaveD.Exit答案：A2.在ProE中，如何切换到3D视图？A.使用鼠标中键B.按F8键C.按F9键D.按F10键答案：A3.ProE中，拉伸特征的默认方向是？A.向上B.向下C.向外D.向内答案：C4.在ProE中，如何创建一个圆形？A.使用“草绘”工具栏中的“矩形”工具B.使用“草绘”工具栏中的“圆”工具C.使用“草绘”工具栏中的“椭圆”工具D.使用“草绘”工具栏中的“多边形”工具答案：B5.ProE中，如何将一个零件文件保存为副本？A.使用“文件”菜单中的“另存为”命令B.使用“文件”菜单中的“保存”命令C.使用“文件”菜单中的“导出”命令D.使用“文件”菜单中的“打印”命令答案：A6.在ProE中，如何测量两个点之间的距离？A.使用“测量”工具栏中的“距离”工具B.使用“测量”工具栏中的“角度”工具C.使用“测量”工具栏中的“半径”工具D.使用“测量”工具栏中的“直径”工具答案：A7.ProE中，如何创建一个平面？A.使用“草绘”工具栏中的“平面”工具B.使用“草绘”工具栏中的“直线”工具C.使用“草绘”工具栏中的“圆”工具D.使用“草绘”工具栏中的“矩形”工具答案：A8.在ProE中，如何创建一个倒角特征？A.使用“特征”菜单中的“倒角”命令B.使用“特征”菜单中的“圆角”命令C.使用“特征”菜单中的“壳”命令D.使用“特征”菜单中的“抽壳”命令答案：A9.ProE中，如何将一个特征镜像到另一侧？A.使用“特征”菜单中的“镜像”命令B.使用“特征”菜单中的“复制”命令C.使用“特征”菜单中的“移动”命令D.使用“特征”菜单中的“旋转”命令答案：A10.在ProE中，如何创建一个圆角特征？A.使用“特征”菜单中的“倒角”命令B.使用“特征”菜单中的“圆角”命令C.使用“特征”菜单中的“壳”命令D.使用“特征”菜单中的“抽壳”命令答案：B二、多项选择题（每题3分，共15分）1.ProE中，以下哪些命令用于创建草图？A.SketchB.DraftC.DimensionD.Pattern答案：A2.在ProE中，以下哪些特征可以用于创建复杂的几何形状？A.ExtrudeB.RevolveC.SweepD.Loft答案：A,B,C,D3.ProE中，以下哪些工具用于测量？A.DistanceB.AngleC.RadiusD.Diameter答案：A,B,C,D4.在ProE中，以下哪些命令用于修改零件？A.MoveB.CopyC.MirrorD.Delete答案：A,B,C,D5.ProE中，以下哪些文件格式可以被ProE打开？A..prtB..asmC..drwD..iges答案：A,B,C,D三、简答题（每题5分，共20分）1.请简述ProE中草绘环境的基本操作流程。

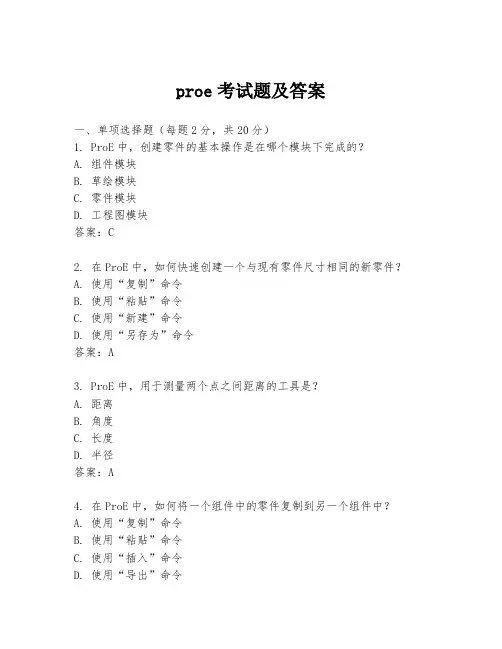

proe考试题及答案一、单项选择题（每题2分，共20分）1. ProE中，创建零件的基本操作是在哪个模块下完成的？A. 组件模块B. 草绘模块C. 零件模块D. 工程图模块答案：C2. 在ProE中，如何快速创建一个与现有零件尺寸相同的新零件？A. 使用“复制”命令B. 使用“粘贴”命令C. 使用“新建”命令D. 使用“另存为”命令答案：A3. ProE中，用于测量两个点之间距离的工具是？A. 距离B. 角度C. 长度D. 半径答案：A4. 在ProE中，如何将一个组件中的零件复制到另一个组件中？A. 使用“复制”命令B. 使用“粘贴”命令C. 使用“插入”命令D. 使用“导出”命令答案：A5. ProE中，创建一个圆形孔的步骤是什么？A. 草绘一个圆，然后使用“拉伸”命令B. 草绘一个圆，然后使用“旋转”命令C. 草绘一个圆，然后使用“孔”命令D. 草绘一个圆，然后使用“扫描”命令答案：C6. 在ProE中，如何修改一个已经创建的草图？A. 双击草图B. 右键点击草图，选择“编辑”C. 选择草图，然后使用“修改”命令D. 选择草图，然后使用“删除”命令答案：B7. ProE中，如何创建一个对称的零件？A. 使用“镜像”命令B. 使用“复制”命令C. 使用“旋转”命令D. 使用“缩放”命令答案：A8. 在ProE中，如何将一个零件的颜色更改为红色？A. 使用“颜色”命令B. 使用“材质”命令C. 使用“外观”命令D. 使用“渲染”命令答案：C9. ProE中，如何测量一个零件的体积？A. 使用“测量”命令B. 使用“分析”命令C. 使用“体积”命令D. 使用“质量”命令答案：B10. 在ProE中，如何将一个零件的尺寸标注显示出来？A. 使用“尺寸”命令B. 使用“标注”命令C. 使用“显示”命令D. 使用“注释”命令答案：B二、多项选择题（每题3分，共15分）1. ProE中，以下哪些操作可以用来创建一个新的草图？A. 使用“新建”命令B. 使用“草绘”命令C. 使用“插入”命令D. 使用“复制”命令答案：A, B2. 在ProE中，以下哪些命令可以用来创建一个拉伸特征？A. “拉伸”B. “旋转”C. “扫描”D. “混合”答案：A3. ProE中，以下哪些工具可以用来测量零件的尺寸？A. “距离”B. “角度”C. “半径”D. “直径”答案：A, B, C, D4. 在ProE中，以下哪些操作可以用来创建一个组件？A. 使用“新建”命令B. 使用“组件”命令C. 使用“插入”命令D. 使用“装配”命令答案：A, B5. ProE中，以下哪些命令可以用来创建一个倒角特征？A. “倒角”B. “圆角”C. “拉伸”D. “抽壳”答案：A三、判断题（每题1分，共10分）1. ProE中，可以通过“文件”菜单下的“新建”命令来创建一个新的零件。

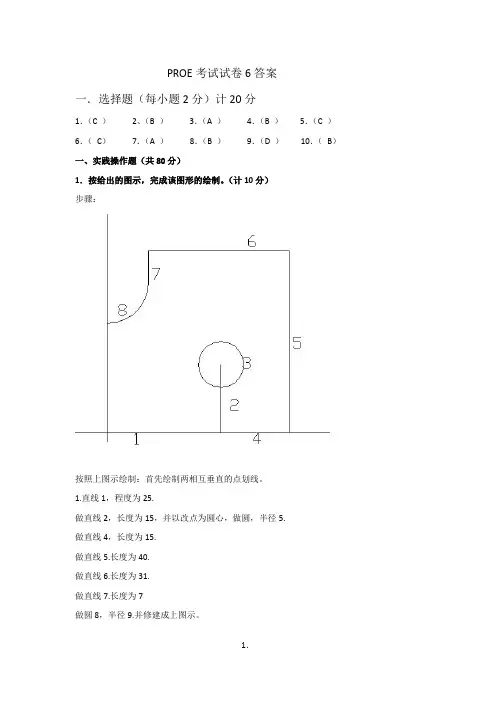

PROE考试试卷6答案一．选择题（每小题2分）计20分1．（C ）2、（B ）3．（A ）4．（B ）5．（C ）6．（C）7．（A ）8．（B ）9．（D ）10．（B）一、实践操作题（共80分）1．按给出的图示，完成该图形的绘制。

（计10分）步骤：按照上图示绘制：首先绘制两相互垂直的点划线。

1.直线1，程度为25.做直线2，长度为15，并以改点为圆心，做圆，半径5.做直线4，长度为15.做直线5.长度为40.做直线6.长度为31.做直线7.长度为7做圆8，半径9.并修建成上图示。

2.“修改”——“镜像”——选中右边所有，并右击鼠标——取垂直的点划线上任意两点——点击“Enter”得到：3.删除多余内容，并添加圆角——“R”——“6”——点击需要添加的圆角处，绘制完毕。

并标注：2、按给出的图示，完成该图形的绘制。

（20分）（1）首先绘制点划线，垂直于水平面，并按照自己设计的尺寸，绘制出酒杯大致的轮廓线，下图：生成薄壁实体酒杯时，截面线可以不封闭，如上图所示，但应在进入截面绘制前，按下薄壁按钮。

2、然后选择建模——“旋转”——选择母线和旋转曲线，确定就可以得到酒杯大致形状：注意：在选择时，注意选择旋转轴，是沿着Z周旋转，、、、。

3、按给出的图示，完成该图形的绘制。

（20分）首先绘制一个大圆和一个小圆：2.拉伸即可得到实体。

4、按给出的图示，完成该图形的绘制.（30分）1.绘制直径为24和40的圆2.2.拉伸35。

3.回到草图，建立其他尺寸4.拉伸命令，拉伸中间厚度为205.6.最后修剪圆角完成其他的操作！绘制完毕。

Pro/ENGINEER试题第一部分：基础理论知识（50分）一、单项选择题（15分）1、草绘中圆弧的绘制有多少种绘制方式？A：2种B：3种C：4种D：5种答案：C2、创建基础扫描特征的基本步骤是什么？A：第一条轨迹定义——第二条轨迹定义——截面定义B：截面定义——扫描轨迹定义C：扫描轨迹定义——截面定义D：扫描轨迹定义——第一截面——第二截面答案：C3、以下哪个选项不属于旋转特征的旋转角度定义方式？A：可变的B：特殊角度（90度的倍数）C：至平面D：穿过下一个答案：B4、标注如图示，截面图元对中心线的直径的步骤是什么？A：点击目标图元——点击中心线——点击目标图元——放置B：点击中心线——点击目标图元——放置C：双击目标图元——点击中心线——放置D：点击中心线——点击目标图元——点击中心线——放置答案：A5、创建工程图中增加投影视图是指什么？A：用户自定义投影视角的视图B：垂直某个面或轴投影的视图C：由父视图产生符合正投影关系的视图D：产生与其它视图无从属关系的独立视图答案：C6、以下哪一项不属于基准曲线的建立方式？A：开放轨迹B：草绘C：投影D：两次投影答案：A7、以下哪个选项可用于在一个壳体特征中产生不同面的不同壁厚？A：选定轨迹B：增加参照C：替换D：指定厚度答案D8、建立拔模特征时拔模角度的有效范围是多少？A：-10度——10度B：-15度——15度C：-30度——30度D：-45度——45度答案C9、在以线性尺寸作为驱动尺寸的阵列中，单一方向双尺寸驱动阵列与二个方向各自由一个尺寸驱动阵列的区别是什么？A：二者操作方式不同，但效果是一样的B：前者产生沿尺寸合成方向的单列特征，后者可产生分别由驱动尺寸控制的多行多列特征C：前者产生分别由驱动尺寸控制的多行多列特征，后者产生沿尺寸合成方向的单列特征D：以上都不正确答案：B10、关于装配中下列叙述正确的是哪个？A：装配中将要装配的零、部件数据都放在装配文件中B：装配中只引入零、部件的位置信息和约束关系到装配文件中C：装配中产生的爆炸视图将去除零、部件间的约束D：装配中不能直接修改零件的几何拓扑形状答案：B11、若要变更原有特征的属性和参照，应使用哪个操作？A：修改B：重新排序C：重定义D：设置注释答案：C12、Pro/E草绘过程中，如果不小心旋转了草图视角，可以通过对话框中的什么使草图恢复到正视状态？A：捕捉到栅格B：锁定已修改的尺寸C：始于草绘视图D：定点答案：C13、装配时对某两个面使用对齐约束或匹配约束的区别是什么？A：对齐使两个面指向一致，匹配使两个面指向相反B：匹配可设置偏矩，而对齐不能C：对齐可设置定向而匹配不能D：以上都是对的答案：A14、使用扫描来绘制伸出项时，若轨迹是封闭的，其截面怎样？A：一定要封闭B：一定不要封闭C：不一定要封闭D：一定要封闭且包围扫描起点答案：C15、对于简单倒圆角中的完全圆角，其参照边选择方式不可以是哪个？A：边链B：曲面——曲面C：边——曲面D：边对答案：A二、多项选择题（10分）1、Pro/E软件的基本特性是什么？A：3-D实体建模B：基于特征C：参数化设计D：单一数据库答案：ABCD2、约束中“= ”可用来指定什么？A：相同半径B：相同长度C：相同角度D：相同曲率答案：ABD3、特征间建立父子关系的方法有哪些？A：选择一个特征的表面作为另一个特征截面的放置面B：一个特征选择另一特征作为其定位参照C：通过镜像产生新的特征D：在一个特征之后接着建立一个特征答案：ABC4、利用哪些阵列所建立的特征可以超过放置平面？A：一般B：相同C：变化D：圆形答案：AC5、以下述说正确的有哪些？A：完成装配体创建后可任意更改零件文件的文件名B：使用匹配或对齐约束时，可对偏距输入负值C：爆炸图只能由系统自动定义，不可以人工定义D：可以在装配环境下创建零部件答案：BD6、按圆角半径定义方式分，简单倒圆角包括哪些类型？A：常数B：可变的C：完全圆角D：通过曲线答案：ABCD7、创建混合特征时，绘制的不同截面必须注意什么，但最后一个截面可以是一个点A：有相同长度的边B：有相同数目的边（图元）C：起始点有对应关系D：有相同属性的图元答案：BC8、装配组件时使用对齐约束可以是什么？A：使样条线重合B：使实体平面或基准面互相平行且指向相同C：使点与点重合D：使基准轴共线答案：BCD9、基准点的用途有哪些？A：作为建立其它基准特征的参考点B：定义孔特征的放置位置C：定义注释箭头指向的位置D：辅助建立或调整复杂曲面答案：ABCD10、对于曲面创建中的[封闭终点]与[开放终点]述说正确的是哪些？A：拉伸、旋转、扫描、混合特征中都能出现此选项B：选择封闭终点时，截面图形应封闭C：选择封闭终点时，截面图形不能封闭D：扫描曲面中，封闭终点时，扫描轨迹应封闭答案：AB三、判断题（5分）（1）在文件菜单中，保存副本与文件备份是没区别的，只有拭除文件与删除文件有区别。

proe考试试题题目一：1. 请解释Pro/ENGINEER软件的基本概念和功能。

2. 说明如何在Pro/ENGINEER中创建零件模型，并说明如何通过多种方法定义实体尺寸和形状。

3. 请描述如何在Pro/ENGINEER中建立装配关系和约束。

4. 解释Pro/ENGINEER中的绘图功能，并说明如何创建和编辑绘图。

5. 请列举并描述Pro/ENGINEER的常用分析工具和模块，并说明其用途。

题目二：1. 请描述Pro/ENGINEER中的装配设计流程，并说明每个步骤的作用。

2. 解释Pro/ENGINEER中的零件建模功能，并详细描述如何创建参数化的零件模型。

3. 请解释如何用Pro/ENGINEER进行装配优化，并说明如何使用相关工具和功能来实现优化。

4. 说明如何在Pro/ENGINEER中进行绘图，并描述如何创建标注和注释。

5. 解释如何在Pro/ENGINEER中使用仿真和分析工具进行性能评估和验证。

题目三：1. 请解释Pro/ENGINEER中的曲面建模功能，并说明如何创建和编辑曲面模型。

2. 解释Pro/ENGINEER中的装配体分析功能，并说明如何使用该功能进行装配冲突检测和碰撞分析。

3. 请解释如何在Pro/ENGINEER中进行工程图设计和绘制，并说明如何添加尺寸和标注。

4. 说明如何在Pro/ENGINEER中使用渐进翻边和旋转翻边功能，并详细解释每个功能的用途。

5. 解释如何使用Pro/ENGINEER中的渲染和渐变色功能来创建真实感的渲染效果。

本文将按照试题题目三进行回答。

Pro/ENGINEER软件是一种功能强大的三维建模和设计软件，广泛应用于机械工程领域。

它具有丰富的功能和工具，可以帮助工程师们完成产品的设计、分析和制造过程。

首先，Pro/ENGINEER中的曲面建模功能能够帮助用户创建复杂的曲面模型。

用户可以使用曲面创建工具来绘制平面、直线、曲线和曲面，通过对这些元素进行编辑和调整，可以创建出各种形状复杂的模型。

proe考试题库题库基础知识:单项选择题:1. Pro/E是一个( )软件。

D(A) CAD (B) CAM (C) CAE (D) CAD/CAM/CAE2. Pro/E是由( )公司推出的。

A(A) 美国PTC (B) 美国UG(C)美国UGS公司 (D) 美国Autodesk公司3. 下面不属于三维造型软件的是( )。

B(A) Pro/E (B) Protel (C) Solidwork (D) UG 4. 下面哪重功能Pro/E不能完成,( )D(A) 三维造型 (B) 工程图 (C) 运动仿真 (D) 文档编辑 5. Pro/E不能应用于哪个行业,( )D(A) 航空航天 (B) 汽车制造 (C) NC加工 (D) 服装设计 6. 使用( )键可以使模型回到标准视图观察角度。

A (A) Ctrl+D (B) Ctrl+M (C) Shift+M (D)Shift+D 7. Pro/E建模的基本单位是( )C(A) 图元 (B) 约束 (C)特征 (D) 拉伸 8. 消息不同时，提示图标不同，表示出错的图标是( )。

D (A) (B) (C) (D)9. 解决尺寸和约束冲突的方法是( )。

D(A) 删除图元 (B) 删除点(C)删除制束 (D) 删除约束或尺寸10. 连续多次选择图元时需要使用( )键和选取项目工具。

A (A) Ctrl (B) Shift (C)Enter (D) Alt 11. 8、消息不同时，提示图标不同，表示提示的图标是( )。

A (A) (B) (C) (D)12. 控制尺寸显示的按钮是( )。

B(A) (B) (C) (D)13. 对称约束的符号是( )。

A(A) ?? (B) —— (C) ? (D) ?14. 水平向右书写文字在屏幕上拾取点的顺序是( )。

A (A) 先下点，后上点，两点竖直对齐(B)先上点，后下点，两点竖直对齐(C)先左点，后右点，两点水平对齐(D)先右点，后左点，两点水平对齐15. 保存草绘时，默认的文件扩展名为( )。

ProE设计A卷及答案成⼈教育学院2009年秋季学期期末考试试卷（本科）试卷编号A卷课程名称：Pro/E设计专业：机械制造及其⾃动化姓名：学号：班级：⼀、单项选择题：（每⼩题1分，共20分）1、以下哪⼀项不属于基准曲线的建⽴⽅式？（）A：开放轨迹B：草绘C：投影D：两次投影2、创建⼯程图中增加投影视图是指什么？（）A：⽤户⾃定义投影视⾓的视图B：垂直某个⾯或轴投影的视图C：由⽗视图产⽣符合正投影关系的视图D：产⽣与其它视图⽆从属关系的独⽴视图3、利⽤边界成型Boundaries建构曲⾯时会怎样？（）A：相邻的边界线不可共⾯B：相邻的边界线不可平⾏C：相邻的边界线不可相交D：相邻的边界线不可为相切曲线4、在⼯程图中标注⼏何公差时，下列哪种类型的⼏何公差不需要定义基准参照？（）A：圆柱度B：垂直度C：平⾏度D：同⼼度5、对连续且互相相切的线段进⾏偏距时，线段的最好选择⽅式是哪个？（）A：单个B：链C：环路D：⽬的链6、Pro/E草绘过程中，如果不⼩⼼旋转了草图视⾓，可以通过对话框中的什么使草图恢复到正视状态？（）A：捕捉到栅格B：锁定已修改的尺⼨C：始于草绘视图D：定点7、对右图的零件进⾏模具设计，凸肋部分应采⽤什么处理？（）A：斜销B：滑块C：镶件D：顶针8、装配时对某两个⾯使⽤对齐约束或匹配约束的区别是什么？（）A：对齐使两个⾯指向⼀致，匹配使两个⾯指向相反B：匹配可设置偏矩，⽽对齐不能C：对齐可设置定向⽽匹配不能D：以上都是对的9、Molding（铸模）选项，可⽤来⼲吗？（）A：定义开模动作B：建⽴模具元件C：建⽴成品模型D：建⽴模具体积块10、使⽤扫描来绘制伸出项时，若轨迹是封闭的，其截⾯怎样？（）A：⼀定要封闭B：⼀定不要封闭C：不⼀定要封闭D：⼀定要封闭且包围扫描起点11、对于简单倒圆⾓中的完全圆⾓，其参照边选择⽅式不可以是哪个？（）A：边链B：曲⾯——曲⾯C：边——曲⾯D：边对12、创建基础扫描特征的基本步骤是什么？（）A：第⼀条轨迹定义——第⼆条轨迹定义——截⾯定义C：扫描轨迹定义——截⾯定义D：扫描轨迹定义——第⼀截⾯——第⼆截⾯13、以下哪个选项不属于旋转特征的旋转⾓度定义⽅式？（）A：可变的B：特殊⾓度（90度的倍数）C：⾄平⾯D：穿过下⼀个14、若要变更原有特征的属性和参照，应使⽤哪个操作？（）A：修改B：重新排序C：重定义D：设置注释15、参照⾯与绘图⾯的关系是什么？（）A：∥B：⊥C：相交D：⽆关16、按照标准的⼯程图习惯，⼀个完整的⼯程图⾄少需要（）的3~4⽅向的视图。

计算机辅助设计2（Pro/E）（A卷）卷面满分：100分考核方式：闭卷（考生注意：答案写在答题纸上，写在试题纸上无效）一、不定项选择题(共15小题,每小题2分,共30分)。

1. 在Pro/E环境中，鼠标左键的功能可以是什么？（）A:选择命令执行 B:与“ctrl”结合进行缩放C:绘制图元 D:选择2-D图元、特征、曲面等2. 相对坐标系的主要用途是什么？（）A:辅助尺寸的标注 B:建立空间样条线时定义点坐标值C:创建混合特征时用于定义各截面间的相对位置关系 D:拉伸特征创建必须使用它3. 曲面中下列说法正确的是哪些？（）A:曲面中黄色线是边界线 B:曲面中黄色线是棱线C:面中紫色线是棱线 D:棱线间可以放置倒圆角特征4. 鼠标中键的功能可以是哪些？（）A:完成确认选择 C:与Ctrl结合旋转模型B:放弃或结束图元的绘制 D:打开相关快捷菜单5. 以下方式可以独立建立基准平面的是哪些？（）A:穿过圆柱 B:平行平面 C:偏距平面 D:混合截面创建基准平面的方法包括穿过、法向、平行、偏距等，一般都需搭配使用才可将其完全定义，但采用下列哪个方式可单独建立新的基准平面？（）A:穿过某平面法线 B:偏距某平面 C:相切于某圆柱面 D:与某平面平行7. 在模具设计时对参考模型所作的修改不会影响什么？（）A:参考模型源零件 B:模具元件 C:模具型腔 D:模具型芯8. 建立分型面的常用方法有哪些？（）A:使用曲面创建与编辑工具构建 B:使用着色功能C:使用侧面影像曲线产生裙边特征 D:骨架折弯9. 以下选项用于对曲面进行编辑修改的有哪些？（）A:合并 B:裁剪 C:造型 D:延拓10. 我们一般将混合特征分为哪三种类型？（）A:平行混合 B:旋转混合 C:一般混合 D:拉伸混合11. 在Pro/E中，选取【插入】菜单，然后选取其中的（）选项即可在设计中根据需要加入各种基准特征。

A.【模型基准】B.【修饰】C.【造型】D. 以上都不正确12. 创建工程图中增加投影视图是指什么？（）A:用户自定义投影视角的视图 B:垂直某个面或轴投影的视图C:由父视图产生符合正投影关系的视图 D:产生与其它视图无从属关系的独立视图13. 视图产生后可以在页面上任意移动或删除而与其它视图无牵连的视图是哪个？（） A:投影视图 B:辅助视图 C:一般视图 D:局部（详尽）视图14. 填充特征只是通过其边界定义的一种平面曲面特征，用于（）曲面。
