【实训指导书】1-2 电机的结构拆装

一、实训目的通过本次电动机拆分实训，使学生了解电动机的基本结构，掌握电动机的拆装方法和步骤，加深对电动机工作原理的理解，提高动手实践能力和安全意识。

二、实训器材1. 电动机一台2. 工具：螺丝刀、扳手、钳子、刷子等3. 辅助材料：绝缘胶带、密封胶等三、实训步骤1. 拆卸前准备（1）检查电动机外观，确认无异常情况。

（2）准备好所需工具和材料。

（3）确保工作环境安全，地面干燥，无油污。

2. 拆卸过程（1）拆除电动机接线盒：使用螺丝刀拧下接线盒固定螺丝，拔出接线盒，断开电动机接线。

（2）拆除端盖：使用螺丝刀拧下端盖固定螺丝，用钳子轻轻拔出端盖。

（3）拆除风扇：使用螺丝刀拧下风扇固定螺丝，拔出风扇。

（4）拆除转子：使用螺丝刀拧下转子固定螺丝，用钳子轻轻拔出转子。

（5）拆除定子：将转子放置一旁，使用螺丝刀拧下定子固定螺丝，用钳子轻轻拔出定子。

3. 拆卸后的检查（1）检查定子铁心、转子铁心、端盖、风扇等部件是否有损坏。

（2）检查绕组是否有烧毁、短路等情况。

（3）检查轴承是否有磨损、卡住等现象。

4. 拆卸后的清理（1）使用刷子清理定子、转子铁心表面油污。

（2）检查绕组绝缘情况，如有破损，用绝缘胶带进行修补。

（3）检查轴承，如有磨损，更换轴承。

5. 重新组装电动机（1）按照拆卸的相反顺序进行组装。

（2）确保各部件连接牢固，无松动现象。

（3）检查电动机接线，确保无误。

四、实训总结1. 通过本次实训，掌握了电动机的拆装方法和步骤，加深了对电动机结构的了解。

2. 增强了动手实践能力，提高了安全意识。

3. 了解了电动机常见故障及排除方法，为今后的电动机维修工作打下了基础。

4. 发现自己在拆装过程中存在的问题，如操作不够熟练、注意细节不够等，为今后的实训提供了改进方向。

五、实训心得1. 电动机拆分实训是一项重要的实践操作，通过本次实训，使我对电动机的结构有了更加清晰的认识。

2. 在拆装过程中，要注意安全，遵守操作规程，防止发生意外事故。

电机拆装实训报告本次实训是关于电机拆装的操作实践。

我们所使用的电机是三相异步电机，采用绕组数为2，电压为220V，功率为1.1kW。

本次实训的目的是学习并掌握电机的拆装方法，了解电机的结构和原理，实践中学习电机故障的排查和修复。

一、电机结构电机由定子和转子两部分组成。

定子是由铜线绕制的线圈固定在铁芯上，形成固定的电磁场；转子则是由铝或铜制成的轴心，上面装有电磁铁芯和导体，需要在电磁场的作用下不断旋转。

二、电机拆装1. 准备工作在电机拆装之前，需要先将电源断开，防止电机意外启动造成危险。

同时，还需要准备一些必要的工具，比如扳手、扭力扳手、起子、锤子等。

2. 拆卸电机首先，需要将电机的保护罩和上、下盖板取下，并将电机固定在支架上，以便进行后续的操作。

接着，使用扳手拆卸电机上的紧固螺母，并将转子取出。

然后，需要将定子绕组固定块拆下，并使用扭力扳手拆卸定子紧固螺杆，取出定子和定子绕组。

3. 检查电机在电机拆卸后，需要检查电机是否有裂痕或其他损坏，查看电机叶轮的磨损情况，以及电机轴承是否光滑、转动是否灵活等。

如果发现任何问题，需要及时修复或更换电机部件。

4. 安装电机在将电机拆下并检查完毕后，需要进行电机的安装。

首先，安装定子和定子绕组，然后固定紧固螺杆，并使用扭力扳手将紧固螺杆拧紧。

接着，将转子安装回电机，并使用扳手将紧固螺母拧紧。

最后，安装电机的上、下盖板和保护罩，连接电源，进行电机启动测试。

三、电机故障排查与修复如果在电机使用中发现故障，需要进行排查修复。

常见的电机故障包括电机堵转、转子卡住、定子绕组短路、轴承过热等。

在排查故障时，需要进行系统地分析，并根据故障现象和可能的故障原因进行排查。

一旦确认故障原因，可以选择更换部件或进行修复。

综上可知，电机拆装实训是一项非常有用的操作实践。

通过这次实训，我们深入了解了电机的结构和原理，掌握了电机的拆装方法，学习了电机故障的排查和修复。

这对我们今后的工作和学习都有极大的帮助。

一、实训目的本次发电机的拆装实训旨在使学生深入了解发电机的结构和工作原理，掌握发电机拆装的基本步骤和注意事项，提高学生的动手能力和实际操作技能。

通过实训，使学生能够熟练地进行发电机的基本维护和检修工作，为今后从事相关行业打下坚实基础。

二、实训时间与地点实训时间：2022年X月X日实训地点：XX学院电工实验室三、实训器材与工具1. 实训器材：三相交流发电机、直流发电机、万用表、绝缘棒、扳手、螺丝刀、电线等。

2. 实训工具：梯子、绝缘手套、绝缘鞋、防护眼镜等。

四、实训内容1. 发电机概述发电机是将机械能转换为电能的装置，主要分为直流发电机和交流发电机。

本次实训以三相交流发电机为例，进行拆装实训。

2. 发电机拆装步骤（1）发电机准备：将发电机放置在平稳的工作台上，确保发电机安全可靠。

（2）拆卸外部设备：断开发电机与外部设备的连接，如电源线、负载线等。

（3）拆卸前端盖：使用扳手和螺丝刀，拆卸前端盖的固定螺丝，将前端盖取下。

（4）拆卸轴承：拆卸前端盖后，可以看到轴承。

使用扳手和螺丝刀，拆卸轴承的固定螺丝，将轴承取出。

（5）拆卸定子：拆卸轴承后，可以看到定子。

使用扳手和螺丝刀，拆卸定子的固定螺丝，将定子取出。

（6）拆卸转子：拆卸定子后，可以看到转子。

使用扳手和螺丝刀，拆卸转子上的固定螺丝，将转子取出。

（7）拆卸后端盖：拆卸转子后，可以看到后端盖。

使用扳手和螺丝刀，拆卸后端盖的固定螺丝，将后端盖取下。

（8）拆卸绝缘垫片：拆卸后端盖后，可以看到绝缘垫片。

使用扳手和螺丝刀，拆卸绝缘垫片。

（9）清理发电机内部：清理发电机内部的灰尘、杂物等。

（10）组装发电机：按照拆卸的逆顺序，将发电机组装好。

3. 发电机组装步骤（1）组装绝缘垫片：将绝缘垫片放置在后端盖上。

（2）组装后端盖：使用扳手和螺丝刀，将后端盖固定。

（3）组装转子：使用扳手和螺丝刀，将转子固定。

（4）组装定子：使用扳手和螺丝刀，将定子固定。

（5）组装轴承：使用扳手和螺丝刀，将轴承固定。

电机拆装实习报告一、电机实习的目的在学习完《电机学》这门课程之后，进一步加强对该门课程的学习和理解；强调学生动手操作能力及增强学生对电机结构的感性认识，安排了二周时间进行电机拆装实训。

实训过程要求达到如下目的：1.掌握电机内部结构及工作原理。

2.掌握电机装配过程。

3.掌握电机测试方法。

4.掌握相关电工仪表使用。

二、电机实习的主要内容（一）电动机的拆卸。

1．拆除电动机的所有引线。

2．拆卸皮带轮或联轴器。

3．拆卸风扇或风罩。

4．拆卸轴承盖和端盖。

5．抽出转子（二）电机测试1．绝缘电阻的测量（相间绝缘绕组对地绝缘）2．绝缘耐压试验（三）相关电工仪表使用UT511绝缘电阻测试仪万用表螺丝刀钳子抓手铁锤头垫木橡胶锤三、实训教学的要求1．实训前必须认真预习有关理论知识和实训、实验指导书的有关内容，做到心中有数。

2．严格服从指导老师的安排、不得在实训室内大声喧哗、四处走动。

3．必须在清楚用法，特别是注意事项后，征得指导老师同意后方可使用有关电工工具。

4．认真和独立完成实训，用科学的态度记录和处理数据，及时上交实训报告，否则对实训成绩作降级处理。

5．实训中所用的工具、仪表及元件器材必须全部整理好，如数归还后方能离开，如有损坏，应及时报告，并按标准进行赔偿。

6．保持室内清洁，不得乱丢杂物。

不得随地吐痰，不得随便挪动桌椅。

四、时间安排周一：学习三相异步鼠笼式电动机的拆装、制作流程。

掌握电机工作原理机相关概念、拆卸、装配电机方法。

周二：老师指导，正式开始拆装。

周三周四周五相互学习，交流实习经验。

五、电动机拆装的具体操作环节（一）、异步电动机拆卸及旧绕组的拆除在维修电动机时，需要把电动机拆开，如果拆的不好，会把电动机拆坏。

因此，必须掌握正确拆卸和装配电动机的技术，学会正确拆卸的方法。

1.拆卸方法和步骤（1）拆卸皮带轮或连轴器在拆卸皮带轮（或连轴器）之前，最好在皮带轮（或连轴器）的轴头上作好记号，或者测量皮带轮（或连轴器）到端盖之间的距离，并记录下来，在装配时有依据。

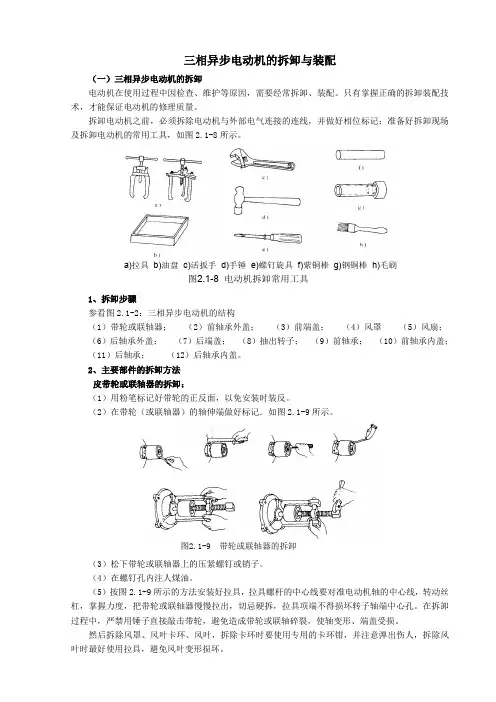

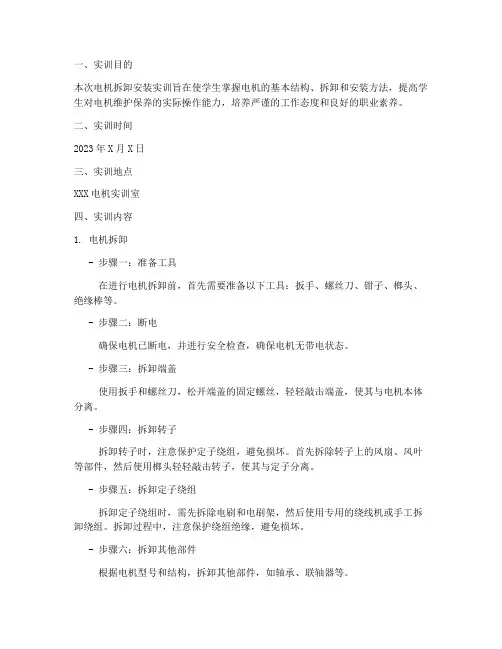

一、实训目的本次电机拆卸安装实训旨在使学生掌握电机的基本结构、拆卸和安装方法，提高学生对电机维护保养的实际操作能力，培养严谨的工作态度和良好的职业素养。

二、实训时间2023年X月X日三、实训地点XXX电机实训室四、实训内容1. 电机拆卸- 步骤一：准备工具在进行电机拆卸前，首先需要准备以下工具：扳手、螺丝刀、钳子、榔头、绝缘棒等。

- 步骤二：断电确保电机已断电，并进行安全检查，确保电机无带电状态。

- 步骤三：拆卸端盖使用扳手和螺丝刀，松开端盖的固定螺丝，轻轻敲击端盖，使其与电机本体分离。

- 步骤四：拆卸转子拆卸转子时，注意保护定子绕组，避免损坏。

首先拆除转子上的风扇、风叶等部件，然后使用榔头轻轻敲击转子，使其与定子分离。

- 步骤五：拆卸定子绕组拆卸定子绕组时，需先拆除电刷和电刷架，然后使用专用的绕线机或手工拆卸绕组。

拆卸过程中，注意保护绕组绝缘，避免损坏。

- 步骤六：拆卸其他部件根据电机型号和结构，拆卸其他部件，如轴承、联轴器等。

2. 电机安装- 步骤一：检查部件在安装前，仔细检查所有拆卸下来的部件，确保无损坏，并进行清洁。

- 步骤二：安装定子绕组使用专用的绕线机或手工将定子绕组安装到定子上，注意绕组绝缘和接线正确。

- 步骤三：安装转子将转子安装到定子上，注意转子与定子的对齐，确保转子旋转顺畅。

- 步骤四：安装其他部件根据电机型号和结构，安装其他部件，如轴承、联轴器等。

- 步骤五：安装端盖将端盖安装到电机本体上，并拧紧固定螺丝。

- 步骤六：检查和调试安装完成后，检查电机各部件是否安装牢固，并进行试运行，确保电机运转正常。

五、实训体会通过本次电机拆卸安装实训，我深刻体会到以下几点：1. 安全第一：在进行电机拆卸安装过程中，安全至关重要。

必须严格遵守操作规程，确保人身和设备安全。

2. 细心操作：电机拆卸安装是一项细致的工作，需要耐心和细心。

在拆卸过程中，要仔细观察，避免损坏电机部件。

3. 理论与实践相结合：本次实训使我深刻体会到理论与实践相结合的重要性。

一、实训目的本次电动机拆装维修实训旨在让学生了解电动机的结构和工作原理，掌握电动机的拆装工艺和检修方法，提高学生的实际操作能力和故障诊断能力。

二、实训内容1. 电动机的基本结构和工作原理（1）电动机的基本结构：电动机主要由定子、转子、端盖、轴承、风扇、接线盒等组成。

（2）电动机的工作原理：电动机是利用电磁感应原理，将电能转换为机械能的设备。

当电动机通电时，定子产生旋转磁场，转子在磁场力的作用下旋转，从而带动机械负载。

2. 电动机的拆装工艺（1）拆装前的准备工作：检查电动机的铭牌信息，确认电动机的型号、功率、电压等参数；准备好拆装工具，如扳手、螺丝刀、拉具等。

（2）电动机的拆卸步骤：①切断电源，确保安全；②卸下电动机的接线盒，拆开三相电源线；③卸下电动机的地脚螺栓，将电动机从基础上拆卸下来；④拆卸轴承盖，取出转子；⑤拆卸风扇，清理风扇叶轮；⑥拆卸定子，清理定子内部。

（3）电动机的装配步骤：①按照拆卸顺序的反方向进行装配；②检查各部件的安装是否到位，紧固螺丝；③连接三相电源线，安装接线盒；④安装地脚螺栓，将电动机固定在基础上。

3. 电动机的检修方法（1）检查电动机的绝缘电阻：使用兆欧表测量电动机的绝缘电阻，判断绝缘性能是否良好。

（2）检查电动机的绕组：用万用表测量绕组的电阻，判断绕组是否存在短路、断路现象。

（3）检查电动机的轴承：观察轴承的磨损情况，检查轴承润滑是否良好。

（4）检查电动机的接线盒：检查接线盒内的接线是否牢固，绝缘是否良好。

（5）检查电动机的冷却系统：检查风扇是否正常工作，冷却风道是否畅通。

三、实训过程1. 拆卸电动机：按照拆装步骤，拆卸电动机各部件。

2. 检查电动机各部件：对拆卸下来的部件进行检查，找出存在的问题。

3. 故障诊断：根据检查结果，分析故障原因。

4. 维修电动机：针对故障原因，对电动机进行维修。

5. 装配电动机：按照装配步骤，将维修好的电动机装配完整。

四、实训结果通过本次实训，学生们掌握了电动机的拆装工艺和检修方法，提高了实际操作能力和故障诊断能力。

实验一电动机拆装
一、实验目的
使学员掌握电机的解体、组装、清洁、检查的方法
二、实验内容
三相异步电动机的拆装
四、实验要求
1、掌握电动机的内部结构
2、掌握电功机拆装的步骤
3、掌握电动机清洁、检查方法
四、实验步骤
1、用油性记号笔在前后端盖作记号
2、依次拆去端盖螺丝、拆端盖（包括轴承盖）
3、抽出转子，放在木板上，拆下前后轴承（用拉出器）
4、清洁转子表面，检查导条与端环有无开裂
5、清洁端盖与轴承盖
6、清洁定子、测量电机绝缘值
7、转子装上轴承内盖，装前后轴承，装适量润滑脂
8、依次安装转子，前后端盖、前后轴承盖、风叶、风罩
9、手动盘车要求活络
lO、再次测量绝缘后，接线通电试车，记录三相电流
五、拆装注意事顼
l、拆装中要使用合适的工具，不得强行拆装，损坏器件
2、拆装、清洁时，尤其在抽出转子时不得磁伤定子绕组￣
3、所有螺栓均应加装弹簧垫片，螺栓要对称拧紧
4、电机轴前后方向不要装错，端盖前后不要装错
5、解体电机后轴承－般换新
6、不能用硬金属直接敲打轴承、端盖等，应衬以套筒棒等
7、润滑脂加油一般控制在轴承室空间容积的1／2～2／3，同步转速大于1500转／分为1／2，同步转速小于或等于1500转／分钟，为2／3
8、装复后，务必再次测量绝缘。

一、实训目的本次实训旨在通过拆装电动机，加深对电动机结构及工作原理的理解，提高动手实践能力，培养对电动机故障的初步判断和维修技能。

同时，通过实训，使学生了解电动机拆装过程中的安全注意事项，提高安全意识。

二、实训器材1. 电动机一台（以Y系列三相异步电动机为例）2. 拆装工具：扳手、螺丝刀、钳子、锉刀等3. 测量工具：数字万用表、兆欧表等4. 辅助材料：绝缘胶带、接线端子、导线等三、实训内容1. 电动机结构及工作原理介绍电动机是将电能转换为机械能的装置，主要由定子、转子、机座、端盖、轴承等部分组成。

电动机的工作原理是利用电磁感应，当定子绕组中通入三相交流电流时，产生旋转磁场，使转子在磁场中受到电磁力的作用，产生转矩，从而带动电动机转动。

2. 电动机拆装步骤（1）拆卸电动机1）断开电动机电源，确保安全。

2）拆卸端盖，观察轴承、定子、转子等部分。

3）拆卸轴承，检查轴承磨损情况。

4）拆卸定子绕组，注意绕组线圈的绝缘情况。

5）拆卸转子，观察转子铁心、转子绕组等部分。

（2）检查电动机部件1）检查定子铁心，观察铁心表面是否有裂纹、锈蚀等。

2）检查定子绕组，观察绕组线圈绝缘情况，是否有烧毁、短路等现象。

3）检查转子铁心，观察铁心表面是否有裂纹、锈蚀等。

4）检查转子绕组，观察绕组线圈绝缘情况，是否有烧毁、短路等现象。

5）检查轴承，观察轴承磨损情况，是否需要更换。

（3）电动机部件修复1）对定子、转子铁心进行打磨、清洗，去除锈蚀。

2）对定子、转子绕组进行绝缘处理，修复烧毁、短路等问题。

3）更换磨损严重的轴承。

（4）电动机组装1）组装转子，检查转子绕组是否安装正确。

2）组装定子，检查定子绕组是否安装正确。

3）组装端盖，检查轴承是否安装正确。

4）检查电动机接线，确保接线正确。

5）接通电源，检查电动机运转是否正常。

四、实训总结通过本次实训，我对电动机的结构、工作原理及拆装过程有了更深入的了解。

以下是我在实训过程中的体会：1. 电动机拆装过程中，安全注意事项至关重要。

实训一：三相异步电动机的拆装小组成员：课时：时间：指导教师：
一、实训目标
1、知识能力：电动机的构造与基本原理
2、过程与方法：多媒体展示，学生实作
3、情感态度：遵守纪律，认真记录
二、实训器材及设备
1、元器件类：三相交流电动机、扳手、一字改刀、尖嘴钳、榔头
2、辅助器材：多媒体、投影仪
三、实训过程及步骤
（一）认识三相异步电动机的基本结构
（二）简述三相异步电动机的基本原理及为什么叫“异步”
（三）三相异步电动机的拆卸步骤
（二）三相异步电动机的装配步骤
四、实训总结
五、评分标准
1、按照教师要求认真实训20分
2、实训按步骤完成情况良好70分，每错一步或动作不规范扣5分
3、认真总结10分
4、实训不认真及完成情况不好酌情扣分，扣完为止
六、教师评价。

电动机拆装实训报告电动机是一种应用广泛的电气设备，由电机壳体、定子、转子、电刷和轴等组成。

在实际使用中，电动机的拆装维护是不可避免的工作。

本次实训主要是以涡流电机拆装为例，对电动机的拆装步骤、注意事项、实测数据及故障分析进行介绍。

一、拆装步骤1. 关断电源：在进行电动机拆装前，必须先关闭电源，确认电机不存在带电状态。

2. 卸下电刷：电刷连接定子，通过卸下拉簧和电刷手动卸下电刷。

3. 卸下转子：拆下转子之前，先将风扇盘上的螺丝拧下；之后用铁钩脱下转子。

4. 卸下定子：定子旁边有四个槽，用电动机千斤顶中四个插槽的三角形杆杠杆动力支撑，然后将千斤顶上的手动升降杆一遍遍地往上提，直到定子彻底卸下。

5. 更换轴承：将定子的扇子拆下后，可以看到两个轴承，在拆卸的过程中，要注意轴承的外壳不要损坏，更换轴承后，将定子重新装载到电机中。

二、注意事项1. 安全第一：在拆装电动机的过程中，需要注意安全，特别是在工作时，一定要做好个人防护措施。

2. 仔细检查：在进行电动机拆卸前，应先仔细检查电机的外壳和电缆线是否存在破损，确认电机存在问题。

3. 电刷的选用：电动机电刷的选用应该是与电机相匹配，而且应选用质量好的电刷。

4. 维护周期：电动机的维护周期应该按照实际情况来由具体人员来制定，避免过早或过晚进行维护，导致不必要的损坏。

三、实测数据本次拆卸电动机为涡流式电机，电压220V，功率2.2kW，测量数据如下：1. 检查电极：电动机中两极之间的电阻值，检验时应该用万用表测量，标准值应该在5至50欧姆之间。

2. 拆卸定子：测定定子中绕组的绝缘电阻值，此时应该用万用表的绝缘电阻挡位来测量。

3. 拆卸转子：测量转子上磨损后的内径以及磨损量，此时应该用数字游标卡尺或者钢尺来测量。

四、故障分析1. 发生电刷过热：这种情况往往代表电动机中存在中毒、过负荷、空转或者墙体不稳等问题。

2. 发生电机启动困难：这种情况下，电动机开关可能有问题，或者第一相的传导、电容不良等问题。
