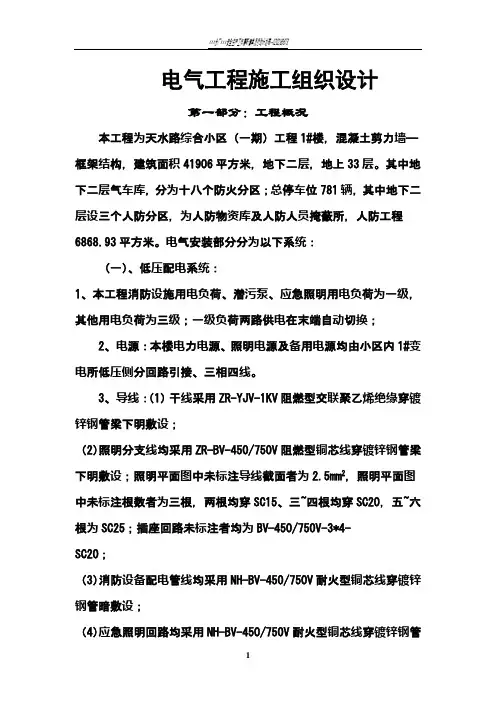

电气工程施工组织设计第一部分：工程概况本工程为天水路综合小区（一期）工程1#楼，混凝土剪力墙——框架结构，建筑面积41906平方米，地下二层，地上33层。
其中地下二层气车库，分为十八个防火分区；总停车位781辆，其中地下二层设三个人防分区，为人防物资库及人防人员掩蔽所，人防工程6868.93平方米。
电气安装部分分为以下系统：（一）、低压配电系统：1、本工程消防设施用电负荷、潜污泵、应急照明用电负荷为一级，其他用电负荷为三级；一级负荷两路供电在末端自动切换；2、电源：本楼电力电源、照明电源及备用电源均由小区内1#变电所低压侧分回路引接、三相四线。
3、导线：（1）干线采用ZR-YJV-1KV阻燃型交联聚乙烯绝缘穿镀锌钢管梁下明敷设；（2）照明分支线均采用ZR-BV-450/750V阻燃型铜芯线穿镀锌钢管梁下明敷设；照明平面图中未标注导线截面者为2.5mm2，照明平面图中未标注根数者为三根，两根均穿SC15、三~四根均穿SC20，五~六根为SC25；插座回路未标注者均为BV—450/750V-3*4-SC20；（3）消防设备配电管线均采用NH-BV-450/750V耐火型铜芯线穿镀锌钢管暗敷设；（4）应急照明回路均采用NH-BV-450/750V耐火型铜芯线穿镀锌钢管暗敷设；（二）、照明系统：1、风机房、值班室等重要用房设事故照明灯，疏散通道、楼梯及出入口等处灯具采用自带蓄电的应急灯；（1）走道、楼梯间、电梯前室、一层大厅、地下室应急照明时间不小于90min；（2）风机房、管理室、配线间应急照明时间不小于180min；2、车库日光灯采用T5管配cos＞0.9的电子镇流器；3、汽车库照明为75Lx，照明功率密度为5W2/m；4、汽车库照明采用分区段集中控制，车道照明采用隔灯接线集中控制；5、配电箱（控制箱）底边距地1.5米墙面明装，各箱体均采用成套箱，内设N.PE线端子；（三）、安全接地保护系统：1、本工程采用TN-S接地系统，接地电阻小于1欧姆，当实测满足不了要求时可增设人工接地；。
电气施工组织设计方案电气施工组织设计方案为保证事情或工作高起点、高质量、高水平开展，时常需要预先开展方案准备工作，方案是有很强可操作性的书面计划。
那么什么样的方案才是好的呢？下面是小编精心整理的电气施工组织设计方案，欢迎大家分享。
电气施工组织设计方案1一、编制依据1、电气施工图纸和相关的设计文件2、《建筑电气工程施工质量验收规范》GB50303-20xx3、《建筑电气安装工程通用图集》92DQ1-134、《等电位联接图集》xxD501-2二、工程概况本工程位于xx区，地块北侧为新建好的xx路，东侧为空地，西侧为xx米宽的公路，南侧为xx小区，在xx市中学的对面。
由xx建设，由市xx有限公司设计，市建设承包有限公司施工的市重点项目工程。
该工程为高层公共建筑，有一层地下室，塔楼层数为xx层，建筑高度为xx米。
裙房层数为xx层，建筑高度为xx米，结构形式为钢筋混凝土框架结构。
三、主要施工方法和技术措施1、电气管线（预埋）敷设（1）管线布置整齐，严禁两根以上管道在同一处重叠敷设，且严禁敷设在钢筋保护层，局部管线多的地方，应请土建采取有效的加固措施；（2）电线管与接线盒连接处应设锁口，电线管转弯半径要大，半径小了影响穿线施工，应避免造成后续楼板开槽，影响楼板结构安全；（3）电线管、开关、插座和灯头盒等材料应使用合同约定的品牌，管壁厚度，管材柔韧度符合规范要求；（4）电线管口要及时封堵，线管绑扎固定可靠，做好成品保护。
（5）不得随意用手工开槽，尽量避免横向开槽，管槽不宜开太深，深度应符合规范要求，否则影响墙面结构安全；（6）电线管必须在墙面粉刷前疏通到位，如有管道堵塞，需及时修补，严禁墙面粉刷后开槽；（7）电线管在墙面敷设排列整齐，间距均匀并符合规范要求，管线敷设集中的墙面，特别是配电箱进出口，必须在墙面粉刷时用纤维网加固或采取其他防开裂措施。
2、开关、插座预埋，箱体预埋（1）开关、插座盒预埋时要仔细核对施工图，尽量一次性预埋到位；（2）水平标高必须按土建水平标高控制线统一控制，并符合设计要求，竖向标高必须根据土建墙面粉刷灰饼厚度进行控制，特别是预埋偏位的情况下，在墙面粉刷前必须一次性调整到位；（3）开关、插座盒与电线管连接必须做锁口，不得随意在开关、插座盒开孔，同时做好成品保护，通常的成品保护措施有在盒体里填塞泡沫块，待墙面粉刷完成后，将泡沫块取出，这样保持盒体干净清洁；（4）配电箱与线管连接必须做锁口，不得随意在箱体采用切割机开孔，箱体应采用液压开孔器开孔，孔洞整齐，洞口大小与管径相匹配，箱体接地可靠；（5）各种暗敷箱体四周和背后必须用细石砼灌实，背后挂钢丝网，用1：2水泥砂浆抹平，做好成品保护，保持箱体内清洁干净；（6）宽度大于300mm的配电箱、弱电箱、消火栓箱顶部必须设置过梁，安装高度符合设计要求；（7）箱体暗敷的进出线管待墙面粉刷完成后做好标识，以防二次装修打破管线。
电气工程施工组织设计一、工程概况本工程为某城市综合体项目，包括购物中心、办公楼、酒店和公寓等四个部分，总建筑面积约为300000平方米。
电气工程主要包括供电系统、照明系统、防雷及接地系统、弱电系统等。
二、施工安排及组织1. 施工前期：进行施工现场的勘查，了解现场条件，制定施工方案。
组织施工人员培训，提高施工技能和安全意识。
2. 施工期间：按照施工图纸和施工方案，组织施工人员有序进行电气设备安装、线路敷设、系统调试等工作。
确保各个环节符合规范要求，保证施工质量。
3. 施工后期：进行系统验收，对存在的问题进行整改。
组织施工人员参与售后服务，及时解决用户在使用过程中遇到的问题。
三、施工方法及措施1. 供电系统：按照设计图纸，安装高压配电柜、低压配电柜、变压器等设备。
线路敷设采用埋地或架空方式，确保线路安全可靠。
2. 照明系统：根据设计要求，安装照明设备，包括普通灯具、应急灯具、景观灯具等。
线路敷设采用埋地或架空方式，确保照明效果和用电安全。
3. 防雷及接地系统：按照设计要求，安装避雷针、接地装置等设备，确保建筑物的防雷及接地安全。
4. 弱电系统：包括通信、网络、监控等系统，按照设计图纸，安装相关设备，调试系统正常运行。
四、质量保证措施1. 严格把控原材料质量，对进场的电气设备、材料进行验收，确保质量合格。
2. 加强施工过程控制，对施工过程中的关键环节进行验收，确保施工质量。
3. 加强施工人员培训，提高施工技能，保证施工安全。
4. 严格按照设计图纸和施工规范进行施工，确保工程质量。
五、安全文明施工措施1. 制定安全施工方案，加强施工现场安全管理，确保施工安全。
2. 做好施工现场的清洁卫生工作，保持环境整洁。
3. 加强施工现场的保卫工作，确保施工物资安全。
4. 做好施工现场的防火、防盗、防爆等工作，确保施工安全。
六、工期保证措施1. 制定合理的施工计划，确保各个环节按计划进行。
2. 加强施工人员调度，确保施工力量充足。
改造工程电气工程施工组织设计一、项目背景企业决定对现有厂房进行改造，并对电气系统进行升级。
电气工程施工组织设计的目的是为了合理安排施工任务，确保施工过程的安全、高效进行。
二、项目范围1.电气系统改造和升级：包括电气线路更换、主配电柜升级、照明设备更换等。
2.新设备接入：对新设备的电气接入进行布置和安装。
三、施工组织架构1.项目经理：负责项目整体的组织和协调工作，包括工期控制、人员调配等。
2.施工主管：负责电气工程的具体施工管理工作，包括施工现场的管理、质量控制等。
3.安全员：负责施工现场的安全管理，确保施工过程中不发生安全事故。
4.工程师：负责施工图纸的绘制和现场工程技术支持。
四、施工过程安排1.前期准备：a.编制电气工程施工方案和施工组织设计。
b.检查设备是否齐全，并做好备品备件的准备。
c.确定施工现场布置，包括施工临时设施、场地平整等。
d.安排相关人员参加安全培训和合格证的取得。
2.主体施工：a.确定主配电柜更换和接线顺序。
b.安装新设备的电气接线和调试。
c.更换老旧线路，确保电气系统的安全、可靠性。
d.检查电气系统的接地情况。
e.进行相关测试和试运行，并记录相关数据。
3.完工验收：a.完成施工任务后，进行综合验收，包括电气设备和电气线路的检查。
b.全面检查施工中可能存在的问题，并解决。
c.编制施工报告和验收报告，并交付给项目经理。
d.对施工相关人员进行评估和总结。
五、安全措施1.施工现场设置安全警示标志，明确禁止通行区域。
2.检查电气设备的绝缘等级和接地设施的可靠性。
3.严格按照电气安全操作规程进行作业，并配备相应的个人防护用品。
4.加强施工现场的安全巡查，及时排除安全隐患。
5.对施工人员进行安全教育和培训，确保其具备必要的安全意识和知识。
六、质量控制1.检查施工图纸和相关规范的符合性。
2.工程师对施工过程进行技术指导和现场质量把关。
3.进行设备接线和电气测试，并记录相关数据。
4.施工主管对施工质量进行巡查和定期汇报。
建筑电气工程施工方案1．电气工程概况本电气工程有配电照明系统、防雷接地系统、天车滑线系统。
1.1电气配电系统：配电线路为50hz380/220v用电设备位置正确,符合工艺要求。
所安装的电源及配电箱、开关箱及直配干线、导线型号按设计要求完成。
2．施工前准备工作2。
1 技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。
然后要根据工程特点编制施土方案，并编排进度计划。
根据施工方案提出材料计划，并向施工人员下达详细的技术交底。
2.2 现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，因本工程特点，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。
2.3 人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法,考核合格后方可上岗，特殊工种必须持证上岗。
2.4 电气工程主要机具准备齐全。
3．电气工程主要施工方法及质量要求3。
1 管路敷设分项、检验批工程施工方法及质量要求3。
1。
1 首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工.3。
1。
2 根据设计图纸要求及图纸会审记录，在工程所有管路基本采用明敷设方法敷设.并且要求为优质镀锌钢管。
均丝接，并焊跨接线，做防腐处理，采用长丝丝接时，丝接到位，管接处平直，套接时注意毛刺的产生，管口处理干净，以免伤线.钢管的弯曲半径不应大于6d。
折扁度不应小于0。
1d。
管路敷设平直顺畅.照明的管路安装在屋架的工字钢架下,由北向南敷设。
3.1。
3 关于管路的连接、防腐、弯扁度、弯曲半径、跨接地线、保护层、管盒固定、标高、管口处理等要求详见技术交底记录.在施工中应认真加强看护,保证管路畅通，及时做好自检（互检、隐检、预检工作，并及时报验监理，保证施工符合实际和规范要求。
工艺流程：加工支架、钢管套丝、刷漆→根据施工图弹线定位→安装支架→钢管敷设及调整。
宅小区电气施工组织设计方案
一、项目背景
宅小区电气施工组织设计方案是为了保证电气工程施工顺利进行，保障小区居民生活用电安全的一项重要工作。
小区为居民提供
住宅、商业和公共设施服务，电力系统工程施工是小区工程的必要
条件之一。
本文将对宅小区电气施工组织设计方案进行详细阐述。
二、工程概况
宅小区电气工程总面积为50000平方米，由15栋住宅楼、商业
中心和停车场组成，工程所在地平地无遮挡。
本工程主要涉及电缆
敷设、接线、电力配电、电装置安装等方面。
三、施工方案
1、总体施工方案
（1）施工安排
该工程总体施工期为6个月，施工时间为每天8小时，每周工
作6天。
施工人员由施工单位安排，施工期间必须严格按照工期和
合同的要求开展施工。
为保证施工质量达到国家标准要求，施工过
程中需加强管理，确保安全工作落实到位。
（2）施工现场的组织
在施工现场，要建立安全生产责任制度，明确各级人员的责任，做好安全生产管理工作。
按安全标准要求做好现场施工凭证签名，
做好施工现场的通风、防尘、防暴、防触电等安全措施。
第1篇一、工程概况本工程为某住宅小区的电气安装工程，包括住宅楼、地下车库、公共设施等部分。
住宅楼共12层，建筑面积为3万平方米，地下车库建筑面积为1.5万平方米。
本工程电气安装工程主要包括：低压配电系统、照明系统、动力系统、防雷接地系统、弱电系统等。
二、施工组织设计原则1. 安全第一，质量第一：确保施工安全，保证工程质量，为业主提供优质服务。
2. 科学合理，经济高效：合理组织施工，提高施工效率，降低工程成本。
3. 环保节能，绿色施工：遵守国家环保政策，采取节能措施，实现绿色施工。
4. 信息化管理，提高施工水平：运用现代信息技术，提高施工管理水平。
三、施工准备1. 技术准备：熟悉施工图纸，了解工程特点，制定施工方案。
2. 人员准备：组织施工队伍，明确分工，加强培训。
3. 材料准备：采购合格材料，确保材料质量。
4. 工具准备：准备施工所需工具，确保施工顺利进行。
四、施工部署1. 施工顺序：按照先地下后地上、先主后辅、先粗后细的原则进行施工。
2. 施工区域划分：将工程划分为若干施工区域，明确各区域负责人。
3. 施工进度安排：制定施工进度计划，确保工程按期完成。
五、施工方法及要求1. 低压配电系统：采用电缆敷设方式，确保线路安全、可靠。
2. 照明系统：采用暗敷设方式，确保线路美观、整洁。
3. 动力系统：采用电缆敷设方式，确保动力供应稳定。
4. 防雷接地系统：采用埋地接地方式，确保防雷接地效果。
5. 弱电系统：采用明敷设或暗敷设方式，确保线路安全、可靠。
六、质量控制措施1. 材料质量：严格控制材料质量，确保工程质量。
2. 施工工艺：严格按照施工规范和工艺要求进行施工。
3. 工程验收：严格执行工程验收制度，确保工程质量。
七、安全措施1. 施工现场安全管理：制定施工现场安全管理措施，确保施工安全。
2. 施工人员安全培训：对施工人员进行安全培训，提高安全意识。
3. 施工设备安全管理：定期检查施工设备，确保设备安全运行。
一、工程概况本工程为某住宅小区的电气安装工程，总建筑面积为124284平方米，其中住宅部分101160平方米，阁楼5451平方米。
工程包括低压配电系统、照明系统、弱电系统等。
为确保工程质量、安全、进度，特制定以下施工组织安排。
二、施工准备1. 组织机构成立电气工程项目部，由项目经理、技术负责人、施工员、质量员、安全员等组成。
项目部负责工程的全面管理，确保工程顺利进行。
2. 技术准备（1）熟悉图纸，了解工程概况、施工要求及规范。
（2）组织施工人员学习相关规范、标准及操作规程。
（3）编制施工组织设计，明确施工方案、进度计划、质量控制措施等。
3. 材料准备（1）采购符合设计要求的电气设备、材料，确保质量。
（2）对进场的电气设备、材料进行验收、检验，确保符合要求。
（3）对材料进行合理堆放，便于施工。
4. 施工机具准备（1）根据工程需求，配置必要的施工机具。
（2）对施工机具进行检查、维护，确保其正常使用。
三、施工进度计划1. 施工准备阶段：2周2. 主体结构施工阶段：3个月3. 电气设备安装阶段：2个月4. 质量验收阶段：1个月5. 工程竣工阶段：1个月四、施工方法及要求1. 低压配电系统施工（1）按照设计要求，进行配电箱、配电柜的安装。
（2）敷设电缆、电线，确保线路畅通、安全。
（3）对配电系统进行调试、试验，确保其正常运行。
2. 照明系统施工（1）按照设计要求，进行灯具、开关的安装。
（2）敷设照明线路，确保线路畅通、安全。
（3）对照明系统进行调试、试验，确保其正常运行。
3. 弱电系统施工（1）按照设计要求，进行电话、网络、电视等线路的敷设。
（2）安装弱电设备，确保其正常运行。
（3）对弱电系统进行调试、试验，确保其正常运行。
五、质量控制措施1. 严格按照施工规范、标准进行施工。
2. 对进场的电气设备、材料进行检验，确保其质量。
3. 对施工过程进行全程监控，确保工程质量。
4. 定期进行质量检查，发现问题及时整改。
大楼电气工程的施工方案一、施工准备1.建立项目组织结构，确定各工种的负责人员和组长，明确责任和权限。
2.根据设计文件，组织编制详细的施工组织设计方案，并制定施工进度计划和施工方法。
3.制定施工现场安全生产管理方案，明确安全责任人，并配备必要的安全防护设备。
4.购置施工材料和设备，并建立物料管理制度，确保材料的及时供应。
5.组织施工人员进行安全教育和技术培训，提高工人的安全意识和施工技能。
6.按照规划要求，确定施工现场的布置和临时设施，如施工道路、施工水电等。
二、电气工程基础施工1.进行现场查勘和勘测，确认电气设备的安装位置和走向，并与土建工程人员进行协调。
2.按照施工图纸，进行地沟开挖，并进行电缆沟的施工。
3.安装地沟支撑和排水设施，确保地沟的稳定性和排水性能。
4.进行电缆的敷设，注意保护电缆的绝缘层，避免机械及化学伤害。
5.安装地沟盖板和防护设施，确保地沟的安全性和排气性能。
同时进行电气设备接地的施工。
6.进行电缆的接头和绝缘测试，确保电缆的质量和可靠性。
三、电气设备安装施工1.安装主配电箱和分配箱，按照设计要求进行布线和连接。
2.安装照明灯具和插座，注意灯具的布局和照明效果。
同时进行灯具的接线和调试。
3.安装排气扇和空调系统，确保室内空气的流动和温度的控制。
4.安装消防报警系统和安防监控系统，确保大楼的安全和防火性能。
5.安装电梯和自动门系统，确保大楼的交通和安全。
6.进行电气设备与智能控制系统的连接和调试，确保系统的正常运行。
四、电气工程测试和验收1.进行电气设备的绝缘测试和接地测试，确保设备的安全性和可靠性。
2.进行线路的负荷测试和电源稳定性测试，确保系统的稳定性和可靠性。
3.进行灯光效果和音响效果的测试，确保照明和声音的质量。
4.进行智能控制系统的功能测试，确保系统的正常运行和可靠性。
5.进行电气工程综合测试和安全测试，确保整个系统的安全性和可靠性。
6.进行电气工程的竣工验收，办理相关手续和报告，确保项目的合规和交付。
建筑电气工程施工组织设计方案1.电气工程概况1.1主配电系统、照明系统、防雷接地系统和智能化系统的电气工程。
2.施工前准备2.1技术准备施工前，技术人员必须详细审查图纸，根据招标文件提出问题，并在图纸会审时实施。
然后根据项目的特点，编制用土计划，安排进度。
根据施工计划提出材料计划，并向施工人员进行详细的技术交底。
2.2场地准备道路、施工用水、临时用电、场地由总包统一规划，生产、办公、仓库等临时用房由总包提供，现场一间办公室一间仓库。
由于工程场地比较狭窄，现场施工技术人员和材料人员需要与建设(监理)和土建单位密切配合，确保材料能够日新月异。
2.3人员准备施工人员必须经过培训，掌握施工工艺和技术操作方法，经考试合格后方可上岗。
特殊工种必须持证上岗。
2.4电气工程主要机具的准备，详见表13-1。
表13-1电气工程主要机具一览表l2 钳形万用表MG36 块一个13 接地电阻计ZC-8块一个3.1管道敷设分项、检验批工程的施工方法和质量要求3.1.1首先要求施工人员必须认真熟悉图纸，严格按照设计要求的管道规格、型号、敷设方式进行施工。
3.1.2根据设计图纸和图纸记录的要求，对×××的设计3.1.3管道连接、防腐、弯曲平整度、弯曲半径、交叉接地线、保护层、管箱固定、标高、管口处理等要求详见技术交底记录。
在施工过程中，要认真加强看护，确保管道畅通，及时进行自检(互检、隐检、预检)，及时进行检查和监督，确保施工符合实际和规范要求。
3.1.4吊顶内管道的敷设:吊顶内敷设的所有管道均采用膨胀螺栓和吊架固定在楼板上，具体做法参照《建筑电气工程通用图集》(92DQ)。
工艺流程:加工吊架、穿钢管、粉刷→按施工图定位→安装吊架→吊顶内钢管敷设调整。
3.2电缆桥架和金属线槽的安装3.2.1桥架、线槽由厂家按要求加工后，按规定时间进场，经现场专业人员会同监理检查合格后方可使用。
3.2.2运行条件:桥架、线槽的安装可在安装部位的装饰工程完成后进行。
目录目录 (1)1 编制依据 (3)1.1施工图 (3)1.2 国家现行的相关行业标准,规范及行业标准 (3)1.3主要参考图集 (3)1.4主要法规 (4)1.5其他相关文件 (4)2 工程概况 (4)2.1基本概况 (4)2.2建筑设计概况 (4)2.3电气工程概况 (5)3 施工部署 (7)3.1工程目标 (7)3.2.组织机构配备 (11)3.3主要项目施工程序 (16)4 施工准备 (17)4.1技术准备 (17)4.2工机具及仪表准备 (17)4.3劳动力准备 (18)4.4设备及材料准备 (18)5 主要分项工程的施工方法及技术措施 (19)5.1质量保证措施 (19)5.2技术措施 (20)5.3配管工程 (23)5.4管内穿线配线工程 (28)5.5金属线槽安装 (29)5.6电缆敷设 (32)5.7配电箱、柜安装 (33)5.8灯具、器具安装 (36)5.9开关、插座安装 (37)5.10照明系统试运行 (37)5.11柜(箱)试验调整 (38)5.12二次控制线调整及模拟试验 (38)5.13电气交接试验 (39)5.14机房设备及控制装置试运行 (39)5.15送电运行验收 (40)5.16弱电工程、火灾自动报警及消防联动工程的施工 (40)6 工期保证措施 (41)7 质量保证措施 (41)7.1质量保证体系 (41)7.2质量保证措施 (42)7.3质量通病防治 (45)8 成本降低及节约措施 (47)9 半成品及成品保护措施 (48)10 冬雨季施工技术措施 (49)11 安全生产措施 (50)11.1施工用电安全措施 (50)11.2保卫消防安全措施 (51)11.3安全防护安全措施 (52)11.4施工机械安全措施 (52)12 文明施工及环境保护措施 (53)1 编制依据2 工程概况2.2建筑设计概况2.3电气工程概况本工程建筑为新建住宅楼，地上十七层，地下一层，剪力墙结构，地下一层平时为工具间，战时为常6级乙类二等人员掩蔽所；地上一、二层为商业网点，三~十七层为住宅。
地下室工具间储存物品类别为戍类。
电气设备间两处（位于地下一层），电气竖井每单元一个；总建筑面积为13234.55平方米，主体高度为53.65米，经防雷计算（防雷计算书详见屋面防雷平面图）本建筑物属第三类防雷建筑；本建筑照明负荷量为313.2KW，动力总负荷量为280KW。
电气系统包括电力、照明系统、防雷保护、安全措施及接地保护系统；综合布线及电话、宽网系统、有线电视系统预留；单元对讲系统,火灾自动报警及联动控制系统预留等。
2.3.1配电系统：1）本工程住宅部分户内用电的用电负荷为三级,由小区电业变压器低压侧放射式供给若干路~220/380V三相四线电源;客用电梯及消防用电(应急照明,消防电梯及消防用风机,水泵等)为二二级负荷,由小区内物业用并受电于不同开闭站的10KW母线段的两台变压器供给两路~380V三相四线电源作为主备电源,满足二级负荷要求.所有电源经车库强电桥架引入,室外电缆作业外线时统筹规划设计.2）计费:本次设计采用一户一磁卡表实现用户的分户计量,分别集中放于各单元各楼层电表箱内实现统一管理.4）供电方式：本工程采用放射式供给若干路的供电方式.2.3.2照明系统：1)照明配电系统:户内照明,插座均由不同的支路供电;除壁式空调外,所有插座回路均设漏电断路器保护。
2）楼梯间、走廊等公共部分采用吸顶灯，并设声光控开关。
2.3.4导线、电缆选型及敷设：○1：除图中注明外,三级负荷(照明,插座等)支路配线型号均为BV-0.45/0.75,消防负荷(应急照明等)支路配线型号均为NH-BV-0.45/0.75.照明,插座回路暗敷设时保护管为阻燃型硬制电气专用PC管;其穿线规格:2根线穿PC16,3根线穿PC20,4~6根线穿PC25;户内用插座支路穿配管的规格除各强电箱系统图标注外,其余多根单芯导线穿配管规格详见省标图集12D1-129.○2：所有管线均沿墙体,现浇层暗敷设,吊顶或沿管道井敷设,各类不同用途导线及强电部分各相线(L1,L2,L3,N,PE)宜分别采用黄,绿,红,兰,绿/黄,五种颜色的导线以示区别;消防用电设备的配电线缆暗敷时,穿电气专用配管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm;明敷设或吊顶内敷设时应穿金属导管或封闭式线槽保护,金属导管或封闭式线槽应采取涂防火涂料等防火保护措施.桥架内消防线缆与非消防线缆,消防线缆的主备用电缆均用防火隔板隔开.所有电气管线穿过楼板时应采取相应的密封隔声措施.2.4防雷与接地保护系统：2.4.1建筑物防雷：○1、本工程按三类防雷措施设防。
○2、屋顶采用φ10热镀锌圆钢做明敷设接闪带,接闪网格不大于20m*20m或24m*16m,接闪带支持卡高度150mm,间距1米,拐角处间距不大于500mm;并利用构造柱内4根柱筋自上而下通长焊接做引下线,上端伸出屋面与明敷设接闪带焊接,下端与基础联合接地体焊接可靠.○3、屋顶上所有,凸起金属构筑物,金属管道,金属设备外壳均与接闪带焊接,连接点不少于两处,做好防锈处理.○4、防雷接地与电源重复接地,电气设备保护接地共用一个接地装置,要求总接地电阻不大于1欧;若实测值不能满足,再增打人工接地极直至满足要求;接地极距墙基础大于3米;接地装置跨跃人行道时要做均压带.○5、防止接触电压和跨步电压措施:本建筑物内相互连接的钢筋网均为电气通路,且避雷引下线均为建筑物内四周或内部的柱子内通长电气连接的钢筋形成的自然引下线,且此类柱子的根数不少于10根.2.4.4电话网络布线系统：经车库桥架引入通信光纤,经各级配线设备后沿电气竖井分别引至各户内家居配线箱;每户配给一组通信光缆,并在每房间内预留双信息出线座及配线管路;本设计只做系统线路配管预留,预留多家电信运营商进线配管穿线及系统调试由当地电信运营商负责.2.4.5有线电视系统：1)经车库桥架引入电视电缆,分别经信号放大及分配分支后将一根有线电视支线电缆引至每套住户的户内家居配线箱,每户客厅,主卧内预留有线电视信息插座;本系统应保证每用户接收电平满足当地要求,系统安装及调试由当地有线电视部门负责.2)每户客厅、主卧室各设一个电视插座；用户电视插座暗装，底边距地0.3m。
3)有线电视系统的施工、安装、调试由专业分包单位承接，设计单位确认后方可实施。
2.4.6 访客对讲系统○1、本住宅楼设置独立的访客对讲系统。
在各单元防盗门小门上设置对讲主机；在各用户内墙上设置带报警按钮的用户分机，并通过语言信号和视频信号相互联络。
○2、通过语言信号和视频信号，可将对讲主机、用户对讲分机的工作状态及报警信号传送小区保安中心，并互为联网。
○3、可视对讲系统的施工、安装、调试由专业分包单位承接。
设计单位确认后方可实施。
2.4.7手机通信信号放大系统在本楼人防层、一层到十八层核心筒、电梯轿厢内设置移动通信室内信号覆盖系统。
3 施工部署3.1工程目标为了圆满完成本工程的施工任务，我们依据《工程项目管理规范》，根据本工程的重点、难点和特点，并结合我公司的实际施工经验，制定了如下的管理目标，并以这些目标为中心来组织开展各项工作。
3.1.1工期目标：1)定额工期：业主合同要求工期610天。
2)计划工期时间：2016年5月1日开工，2017年12月30日竣工。
计划560天完成所有设备安装、调试全部工程。
3.1.2质量目标创质量、速度、管理一流水平是我们的总目标。
我们要以一流的工作、一流的质量、一流的信誉，为社会和用户创造优美、舒适的环境，实现对甲方的承诺。
本工程按照合格工程标准进行施工，其中：○1、分部、分项工程功能全部要达到设计要求。
○2、工程质量全部达到国家现行的施工验收规范标准。
○3、工程质量评定执行建筑电气工程质量验收规范GB50303-2002和智能建筑工程质量验收规范GB50339-2003，合格率为100％，优良率为85％,观感质量评定80％。
○4、工程技术数据齐全，并符合内蒙古建筑安装工程数据管理规程的要求。
3.1.3 现场文明安全管理目标我公司将采取切实可行的安全措施和充足的安全投入，通过严密的安全管理，确保施工现场不发生重大伤亡事故、火灾事故和恶性中毒及传染病的发生，确保涿州市文明安全工地。
以优良的工程质量，最快的施工速度，确保完成合同任务并取得最好的社会效益和经济效益。
3.1.4环境管理目标：我公司将严格按照公司的环保体系及职业安全卫生管理体系进行实施，严格遵守国家、内蒙古关于施工现场环保、文明施工的法律、法规，营造绿色环保、节能的施工环境，创造人性化、和谐的施工环境，保持自治区一片蓝天，并采取有效措施杜绝扰民事件的发生。
3.1.5成本、造价控制目标：我公司将站在全局的高度，协助业主投资控制，树立全局观念，通过优秀的人才、科学的管理、先进的技术和设备、经济合理的施工方案和工艺、科学的策划和部署、有效的组织、管理协调和控制，使工程成本和造价得到最为有效的控制。
3.1.6资料管理目标：3.2.组织机构配备3.2.1 施工现场管理机构准备1）安装专业工程师、施工安全及环境卫生（防环境污染、职工健康）主管、材料采购供应组主管、劳务队负责人等组成的现场施工进度、施工技术质量、施工工序搭界、施工安全、材料供应与管理、施工环境卫生等的管理协调班子。
2）统一领导下成立电气安装队，电气安装队人员组成如下表：3）电气安装责任分工：（1）项目负责人：在项目经理的授权范围内对项目的生产，经营，质量，技术，安全，文明施工，现场管理工作全面负责，使业主满意，完成公司及项目部下达的各项生产，经济指标。
负责、主持项目工作，组织制定工程项目的生产进度计划，劳动计划及材料供应计划。
（2）组织专业工程师，材料负责人，对日常生产经营工作，经行预测，预控制定成本计划全面全过程负责项目的施工经营、管理工作，执行项目部制定的质量标准和安全文明施工管理措施。
组织做好工程洽商及工程回访，保修，投诉，维修工作。
（3）电气责任工程师：负责组织编制施工组织设计，工程项目质量计划，并组织检查其施工效果。
负责做好施工质量管理工作，以及与工程同步的技术数据的收集整理，严把质量工期、安全关。
督促并检查施工队伍执行安全操作规程、安装施工方案和施工技术组织措施，作好图纸会审，施工技术交底，办理工程技术洽商，具体负责月、日作业计划，提前做好所需材料表及构件加工预制计划。
参加工程隐，预检及竣工质量验收，对一般问题，质量通病，制定纠正措施。
对工程中采用的新材料，新技术，新工艺，新设备的考察及向工长详细交底。
（4）工长：根据总公司《过程控制程序》做好施工管理工作，严格执行技术规范，熟悉施工图和质量检验评定标准。
