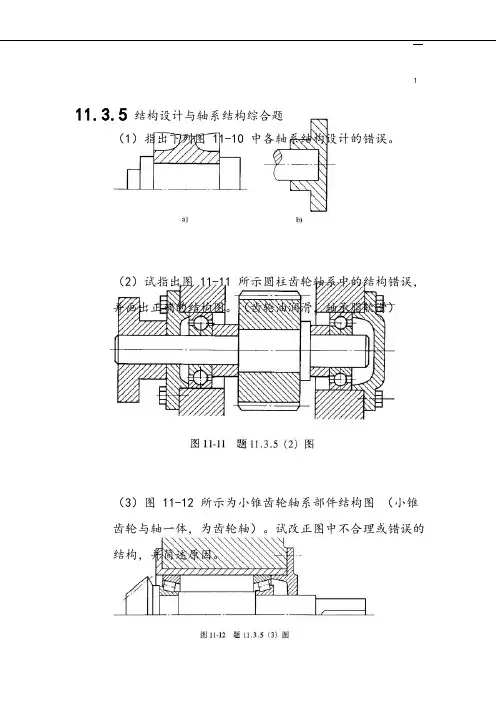

111.3.5结构设计与轴系结构综合题（1）指出下列图 11-10 中各轴系结构设计的错误。
（2）试指出图 11-11 所示圆柱齿轮轴系中的结构错误，并画出正确的结构图。
（齿轮油润滑，轴承脂软滑）（3）图 11-12 所示为小锥齿轮轴系部件结构图（小锥齿轮与轴一体，为齿轮轴）。
试改正图中不合理或错误的结构，并简述原因。
211.3.5（1）答图 12a 中轮毂两边都被轴环挡住试错误的，这样齿轮装不进去；轮毂与轴之间应有键联接，与轮毂配合段轴头长度应小于轮毂的宽度。
答图 12b 中联轴器应为通孔，与轴头间应有键联接；轴应有台阶靠住联轴器端面，试联轴器轴向定位。
（2）见答图 13。
3 （3）答（见答图 14）4Ⅰ右轴承内圈右端面是固定面,可用圆螺母加止动垫片, 螺纹外径略小于轴承内径；Ⅱ轴上所加螺纹段右边一段轴段穿过透盖,该段轴径应小于螺纹内径；Ⅲ透盖与轴之间应有间隙,且应有密封毡圈；Ⅳ两轴承内圈之间的轴径应小于轴承内径；Ⅴ两轴承外圈之间的套筒内径应小于轴承外径；形成轴承外圈定位凸肩；Ⅵ左轴承内圈左侧轴肩过高，应减至内圈高的 2/3左右；Ⅶ套杯凸缘不应在左边，应在右边；Ⅷ箱体孔的中部直径应加大，以减少精加工面；Ⅸ透盖与套杯配合段过长，透盖与右轴承外圈之间应右较大的间隙；Ⅹ套杯凸缘与箱体间应有调整垫片、套杯凸缘与透盖间应有调整垫片；Ⅺ轴的右端及透盖外圆外侧应有倒角。
5 13B01 指出如图 1-13-4、图 1-13-5所示齿轮系结构中标号处的错误性质，轴承用油脂润滑。
613B01答：图 1-13-4答案：1. 应设密封圈并留有间隙2. 套筒不可同时接触内、外圈3. 轮毂应比轴段长 1~2mm4. 联轴器应给定位台阶5. 应有键作周向定位6. 此处不必卡圈固定内圈7. 轴承内圈装入应有台阶8. 联轴器应为通孔，且应有轴端挡圈固定9. 箱体装盖应有加工凸台并加垫片10. 轴环高不能超过内圈厚度11. 键太长，套筒不可起定位12. 轴承盖凸缘内应切倒角槽13. 应加挡油圈图 1-13-5答案：1. 轴承外圈端线未画出2. 齿轮左端面无轴向固定，如可加套筒3. 螺钉联接画法错误4. 抽上两键槽应位于一条线上5. 齿轮啮合处画法错误76. 轴承外圈线漏画7. 止口不易加工没必要8. 轴和内圈无定位台阶9. 轴段应比轮宽短 1~2mm10. 轴段应短于半联宽度，以便压紧11. 应有加工凸台于垫片12. 应加密封圈、并留间隙13. 轴环右端不应超过内圈高的 2/314. 应有加工凸台与垫片15. 端盖右端中部应下凹加工16. 座孔处应有甩油环17. 齿轮右端面无轴向定位，应加定位轴肩18. 为便于加工与安装，应做成阶梯轴13B02 如图 1-13-6所示齿轮轴系结构图，一直轴承用脂润滑，试找出图 1-13-6中设计上的错误，并加以改正。
1．在一般工作条件下，齿面硬度HB≤350的闭式齿轮传动，通常的主要失效形式为【】A．轮齿疲劳折断 B. 齿面疲劳点蚀C．齿面胶合 D. 齿面塑性变形2．带传动在工作时产生弹性滑动，是由于【】A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3．在下列四种型号的滚动轴承中，只能承受径向载荷的是【】A．6208 B. N208 C. 3208 D. 52084．下列四种螺纹中，自锁性能最好的是【】A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹7．普通平键接联采用两个键时，一般两键间的布置角度为【】A．90° B. 120° C.135° D.180°8．V带在减速传动过程中，带的最大应力发生在【】A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处9．对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是【】A．拉力 B.扭矩C．压力 D.拉力和扭矩1．轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。
2．代号62203的滚动轴承，为轴承，其内径为mm。
3．在一般机械中的圆柱齿轮传动，往往使小齿轮齿宽b1大齿轮齿宽b2；在计算齿轮强度时，工作齿宽b应取。
4．普通平键联接的工作面是键的；楔键联接的工作面是键的。
5．为了便于互换及适应大量生产，轴承内圈孔与轴的配合采用制，轴承外圈与轴承座孔的配合采用制。
6．不随时间变化的应力称为，随时间变化的应力称为，具有周期性的变应力称为。
7．按照平面图形的形状，螺纹分为、和等。
8．按照工作条件，齿轮传动可分为和两种。
9．齿轮传动设计时，软齿面闭式传动通常先按设计公式确定传动尺寸，然后验算轮齿弯曲强度。
10．直径较小的钢制齿轮，当齿根圆直径与轴径接近时，可以将齿轮和轴做成一体，称为。
三、简答题：本大题共6个小题，每题5分，共30分。
把答案填在题中横线上。
机械设计结构改错题经典10题（2020.03）1．图示为轴承面对面安装的轴系结构，指出轴系结构中不少于10处的错误。
注：润滑方式、倒角和圆角不考虑。
解：１、缺少调整垫片２、４箱体上非加工面应低于加工面；３、右轴承装反了；５、缺少调整垫片；６、缺轴端挡板；７、缺键联接；８、透盖与轴之间应有间隙；９、缺毡圈油封；１０、轴承左边轴径应小于轴承内经；１１、装齿轮轴段长应小于轮毂宽。
2 图示为小锥齿轮轴系部件结构图，齿轮采用油润滑，轴承为脂润滑。
指出途中不合理或错误的结构，在图中用序号标出，并按序号简要说明错误原因。
解：说明：①没有必要设圆螺母及轴上螺纹轴头，因齿轮上F a向右；②锥齿轮孔键槽是通的，以便于加工，且槽底与键顶面间有间隙；③轴环外径太大，应低于轴承内圈1/3厚，以方便内圈拆卸；④两轴承内圈之间的轴外径小于轴承内径，以使左轴承能装人；⑤两轴承外圈之间的套杯内径应小于轴承外径，以便于轴承定位；⑥透盖左端面与轴承外圈端面问应留间隙，以避免干涉；⑦套杯应加端环，端环左端面应加调整垫片，以调整轴系位置；⑧套杯右端面与端盖间应加密封垫，起密封作用；⑨轴用弹性挡圈改为圆螺母及防松垫片（轴上制螺纹及槽），用以调整轴承的游隙；⑩端盖内孔应加毡圈油封，起密封作用，端盖与轴间应有间隙；11 轴上螺纹右边轴径应小于螺纹外径，以方便装配；12 此处应设轴肩，对轴上零件起轴向定位作用；13 轴上两个键槽应处同一母线上，以方便加工。
3．指出轴系零部件结构中的错误，并说明错误原因。
解：1 轴上两个平键应在同一母线上；2 齿轮的联接平键长度不能超出联接轴段长；3 轴右端的轴用弹性挡圈没必要，轴可缩短；4 轴环将右轴承左端内圈全挡住了、无法拆卸，轴肩要降低到内圈外径下1/3召处；5 两个轴承端盖与箱体间应有调整垫片；6 箱体上不加工的毛坯面应比加工面低（2 处）；7 螺钉联接多处错误：①箱体上是盲螺孔，不是光孔；②螺孔有效深度应大于螺钉拧入深度；③底孔深度应大于螺纹孔深度；④弹簧垫圈开口方向画反了。
