医院中心供氧及负压吸引床头配件及呼叫施工组织方案一、投标产品的品牌、型号、配置二、详细技术指标和参数（一）液氧站房以及气体管道系统配置说明1、液氧站房配置说明根据医院用氧量的需求，选用2台15立方（0.8MPa）的医用液氧贮槽作为主供氧源，并配以相应的汽化器2台（200Nm3/h）、减压稳压装置等，保证院方的用气需求，并留有余量。
工作方式：液氧通过汽化器汽化成气体后经管道送各主道、副管道、支管道、直至终端用氧处。
氧气输送管道：连接中心供氧站及各用气终端，其主管、副管、支管、管路连接件、附件及阀门均采用优质耐氧化不锈钢（OCr19Ni10）。
完全符合《医用中心供氧系统通用技术条件》（YY/T0187-94）、《钢制压力容器》（GB150）、《流体输送用不锈钢无缝钢管》GB/T14976-2002、《现场设备、工业管道焊接工程施工及验收规范》（GB236）、《医用气体工程技术规范》（GB50751-2012）、《氧气站设计规范》（GB50030）等有关国家标准的要求，并经除油处理，采用氩弧焊焊接，无泄漏，保证稳压供氧2、气体管道系统配置说明（1）、医用氧气管道系统技术要求：①系统在最高工作压力时每小时泄漏率≤0.5%；②最远管道压力损失<10%；③氧气管内的气体流速≤10m/s；④终端流量：≥10L/min；⑤终端输出压力：0.2-0.5Mpa（可调）；⑥氧气管道接地电阻<10Ω。
（2）、医用真空吸引管道系统技术要求：①负压调节范围：-0.02Mpa ～ -0.07Mpa②平均小时增压率≤1.8%/H；③终端流量：≥30L/min；④系统接地电阻：<10Ω；⑤电控柜绝缘电阻值：>2MΩ。
（3）、管道材质：氧气管采用不锈钢管、吸引管道采用不锈钢管，设备带内部采用紫铜管。
3、液氧贮槽主要技术参数如下：型号：CFL-5/8 (中集圣达因)容器类别： II类介质：液氧设计温度：内胆：-196 ℃外胆：50 ℃设计压力：0.84 MPa 外胆：-0.1 MPa最高工作压力：0.8 MPa 外胆：-0.1 MPa容积：15 m3 有效容积：15 m3材料：内胆：S30408 外胆：Q345R规格：内胆：ø3412×9672×17 外胆：ø3916×12352×20重量：内胆：1950 Kg 总重：7940 Kg夹层保温材料：T-60D型珠光砂填充量：＞30.3 m3内胆气压试验：介质：氮气试验压力：1.06MPa内胆内管材料：S30408阀门；低温不锈钢截止阀封结真空度：≤2Pa液氧贮槽设计图样如下：4、温空式汽化器（1）、主要技术参数如下：型号： DKQ-200Nm3/h (四川空分)气化量： 200Nm3/h工作压力： 0.8 MPa加热方式：空气固定方式：钢筋混凝土预埋件（2）、结构特点：本系列汽化器为立式结构，采用新型的星型翅片管联接而成，独特的"梁"式联接提高了负载能力及整体刚性，使其具有结构美观坚固，使用寿命长，换热效果佳，维护操作简单等优点，每个铝合金翅片管有8个导热翅片，其两端间距为160~200MM，大大提高汽化性能并加快了融霜速度。

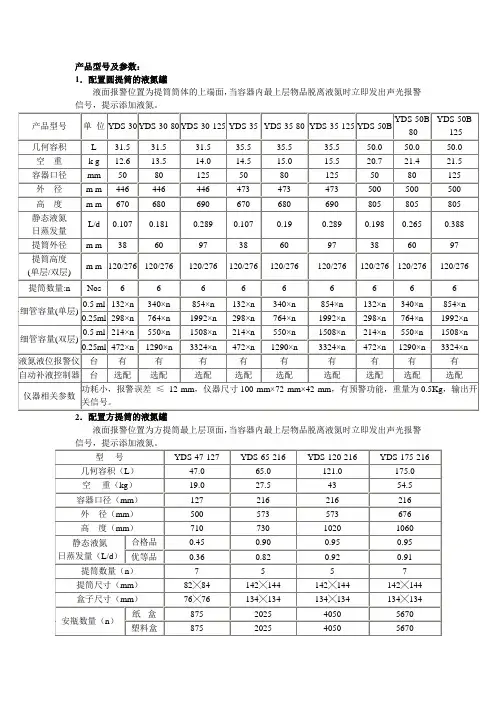

产品型号及参数：
1．配置圆提筒的液氮罐
液面报警位置为提筒筒体的上端面，当容器内最上层物品脱离液氮时立即发出声光报警信号，提示添加液氮。
2．配置方提筒的液氮罐
液面报警位置为方提筒最上层顶面，当容器内最上层物品脱离液氮时立即发出声光报警
3．未配提筒的液氮罐
液面报警位置由用户订购时提出，否则按该型号容器的内容器总高度的中间位置设为监测点，即当容器内液氮液面离开此监测点时立即发出声光报警信号，提示添加液氮。
操作说明书Operations ManualLiquid Nitrogen Biological Container液氮生物容器2022.7版北京兰杰柯科技有限公司地址：北京市顺义区空港工业园区B区裕民大街9号电话：400-600-4213网址： 邮箱：***************目 录contents前 言开 箱 检 查第一章 产品说明1. 产品简介2. 产品部分名词术语3. 产品型号编制方法4. 产品静态液氮保存期的测试、计算方法第二章 产品结构1. 产品结构示意图2. 产品主要结构及其特点第三章 技术参数第四章 产品使用须知第五章 售后服务第六章 装箱清单1 1 2 2 2 3 3 4 4 4 5 6 8 9术语几何容积口径外径高度空重静态液氮保存期产品寿命定义由内胆内缘几何尺寸（不含颈管）所限定的空间体积。
颈管的内直径。
产品外壳筒体不含筋的外直径。
产品外形不含盖塞和提筒沿筒体轴向的最大长度。
产品在内胆为室温空气，带盖塞，不放提筒时的质量。
产品注入液氮预冷，不放提筒达到热平衡后，再盛满液氮静态放置全部挥发完的天数。
从产品出厂使用至液氮保存期低于出厂指标40%的时间间隔。
感谢购买液氮生物容器。
本用户手册包含了仪器的功能和操作过程等，为了确保正确使用仪器，在操作仪器前请仔细阅读本手册。
请妥善保存手册，以便碰到问题时快速阅读和解决。
用户收到产品时应及时打开仪器包装箱，对照装箱清单检查仪器和配件，若发现仪器或配件包装错误、数量不对、包装或产品破损等情况，请在7天内及时与销售商或生产商联系，超过此时间将不予按照非产品质量问题处理原则处理。
前 言开 箱 检 查第 一 章 产品说明1. 产品简介2. 产品部分名词术语液氮生物容器是生物样本储存的主要设备，它科学地解决了液氮贮存时容器由于热对流、传导和辐射引起的液氮大量蒸发损失的难题。
随着科学技术的发展和人类社会的进步，高真空多层绝热技术及其新材料、新工艺被采用，使液氮容器具备了优良的绝热性能，可将其保存的液氮（-196℃）的自然蒸发损失降到更低，因此，液氮容器产品被广泛运用在畜牧业、医疗及科研、机械加工等领域。

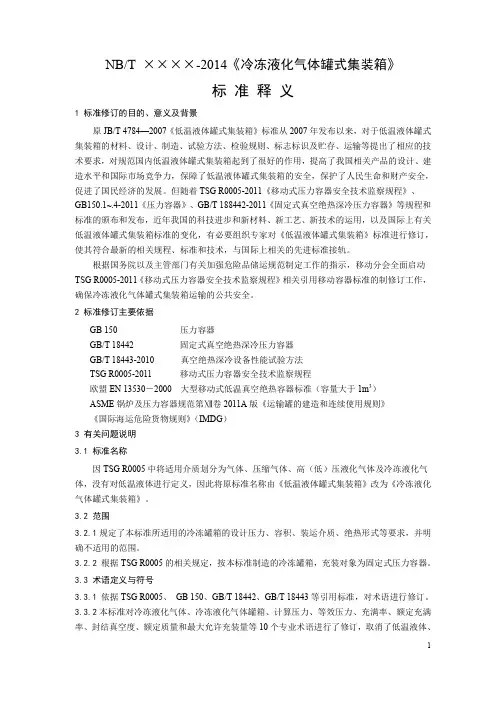

NB/T ××××-2014《冷冻液化气体罐式集装箱》标准释义1 标准修订的目的、意义及背景原JB/T 4784—2007《低温液体罐式集装箱》标准从2007年发布以来，对于低温液体罐式集装箱的材料、设计、制造、试验方法、检验规则、标志标识及贮存、运输等提出了相应的技术要求，对规范国内低温液体罐式集装箱起到了很好的作用，提高了我国相关产品的设计、建造水平和国际市场竞争力，保障了低温液体罐式集装箱的安全，保护了人民生命和财产安全，促进了国民经济的发展。
但随着TSG R0005-2011《移动式压力容器安全技术监察规程》、GB150.1~.4-2011《压力容器》、GB/T 188442-2011《固定式真空绝热深冷压力容器》等规程和标准的颁布和发布，近年我国的科技进步和新材料、新工艺、新技术的运用，以及国际上有关低温液体罐式集装箱标准的变化，有必要组织专家对《低温液体罐式集装箱》标准进行修订，使其符合最新的相关规程、标准和技术，与国际上相关的先进标准接轨。
根据国务院以及主管部门有关加强危险品储运规范制定工作的指示，移动分会全面启动TSG R0005-2011《移动式压力容器安全技术监察规程》相关引用移动容器标准的制修订工作，确保冷冻液化气体罐式集装箱运输的公共安全。
2 标准修订主要依据GB 150 压力容器GB/T 18442 固定式真空绝热深冷压力容器GB/T 18443-2010 真空绝热深冷设备性能试验方法TSG R0005-2011 移动式压力容器安全技术监察规程欧盟EN 13530－2000 大型移动式低温真空绝热容器标准（容量大于1m3）ASME锅炉及压力容器规范第Ⅻ卷2011A版《运输罐的建造和连续使用规则》《国际海运危险货物规则》（IMDG）3 有关问题说明3.1 标准名称因TSG R0005中将适用介质划分为气体、压缩气体、高（低）压液化气体及冷冻液化气体，没有对低温液体进行定义，因此将原标准名称由《低温液体罐式集装箱》改为《冷冻液化气体罐式集装箱》。

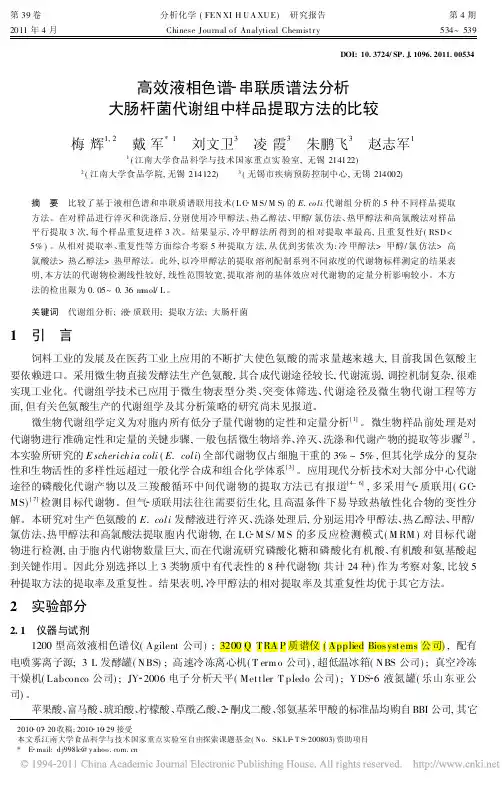

第39卷2011年4月分析化学(FEN XI H U A XU E) 研究报告Chinese Journal o f Analytical Chemistr y第4期534~539DOI:10.3724/SP.J.1096.2011.00534高效液相色谱 串联质谱法分析大肠杆菌代谢组中样品提取方法的比较梅辉1,2戴军*1刘文卫3凌霞3朱鹏飞3赵志军11(江南大学食品科学与技术国家重点实验室,无锡214122)2(江南大学食品学院,无锡214122)3(无锡市疾病预防控制中心,无锡214002)摘 要 比较了基于液相色谱和串联质谱联用技术(L C M S/M S)的E.co li 代谢组分析的5种不同样品提取方法。
在对样品进行淬灭和洗涤后,分别使用冷甲醇法、热乙醇法、甲醇/氯仿法、热甲醇法和高氯酸法对样品平行提取3次,每个样品重复进样3次。
结果显示,冷甲醇法所得到的相对提取率最高,且重复性好(RSD <5%)。
从相对提取率、重复性等方面综合考察5种提取方法,从优到劣依次为:冷甲醇法>甲醇/氯仿法>高氯酸法>热乙醇法>热甲醇法。
此外,以冷甲醇法的提取溶剂配制系列不同浓度的代谢物标样测定的结果表明,本方法的代谢物检测线性较好,线性范围较宽,提取溶剂的基体效应对代谢物的定量分析影响较小。
本方法的检出限为0.05~0.36m mol/L 。
关键词 代谢组分析;液 质联用;提取方法;大肠杆菌2010 07 20收稿;2010 10 29接受本文系江南大学食品科学与技术国家重点实验室自由探索课题基金(No.SKLF T S 200803)资助项目*E mail:d j998lc@1 引 言饲料工业的发展及在医药工业上应用的不断扩大使色氨酸的需求量越来越大,目前我国色氨酸主要依赖进口。
采用微生物直接发酵法生产色氨酸,其合成代谢途径较长,代谢流弱,调控机制复杂,很难实现工业化。
代谢组学技术已应用于微生物表型分类、突变体筛选、代谢途径及微生物代谢工程等方面,但有关色氨酸生产的代谢组学及其分析策略的研究尚未见报道。
闸板阀尺寸份经济金融统计数据也可以分析得知。
外汇储备增长导致的外汇占款不断增加，是市场资金持续宽裕的主要原因。
到目前为止，我国贸易顺差已连续4个月创出新高，8月份更是达到了创纪录的188亿美元。
过快的外汇积累并没有转换成贸易逆差，而是通过结汇完成流动性输入，加大了国内经济运行中流动性过剩矛盾，进一步推动新增贷款增加和过度投资，加重了经济过热的现状。
随着宏观调控措施的出台，银行方面控制了贷款量，8月份固定资产投资增幅比7月份低了5.9个百分点，说明流入实体经济的资金比之前有所减少，而金融体系内过剩的资金不得不大量囤积于货币市场和资本市场，导致了流动性的继续泛滥。
众所周知，本轮经济偏热的原因，不完全是经济周期的规律使然，与地方政府过度直接参与经济活动有关，与经济中的结构性问题有关，与许多体制性问题有关。
但是，投资过热与钱多了有关，贸易顺差的急速增长，不仅增加了贸易摩擦与人民币升值压力，进而对货币政策的选择形成掣肘，且目前这种来自外资企业加工贸易的巨额顺差，也为我国经济带来了一系列问题，包括环境污染、产业结构失衡等等。
因此，下一步宏观调控，相信总量控制的货币政策还将起主导作用，但应配合一些政球阀>>法兰球阀>>不锈钢球阀产品名称：不锈钢球阀产品型号：Q41F产品口径：DN15-DN250产品压力：1.6-10.0MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
天驰液氮罐Y D S-15
天驰液氮罐Y D S-15产品说明：该系列产品由防锈铝合金制造，采用高真空多层超级绝热结构，重量轻，液氮静态日蒸损量小，液氮静态保存时间长，液氮罐适用静置室内作生物制品的长期低温保存。
天驰液氮罐Y D S-15根据口径大小不同，保存时间不同。
天驰液氮罐Y D S-15产品主要特点：
采用高强度铝合金制造。
高真空多层绝热设计；
可选配锁盖，以保护容器内贮存的样品的安全；
可选配托盘运输车，以便于在室内移动产品；
配有保护套，可防止产品在使用过程中的磕碰撞伤；
提供不低于五年的真空质量保证。
天驰液氮罐Y D S-15产品技术参数表：
品牌：天驰
型号单位：Y D S-15
几何容积：16L
空重： 8.2K g
口径： 50m m
外径：354m m
高度： 600m m
静态液氮保存期
优等品：160。
储存型液氮罐15升（型号：YDS-15-125）
天驰液氮罐产品简介
天驰液氮罐是我公司自主研发产品，目前拥有国内核心专利液氮罐生产技术，生产上严格执行GB/T5458-2012《液氮生物容器》的质量标准，产品全部通过产品质量监督检验所的性能测试。
天驰液氮罐产品常用于对家畜冷冻精液及疫苗、细胞、微生物等以液氮为制冷剂的长期低温储存和运输，广泛应用于畜牧局、养殖场、高校、科研所、医疗、国防、机械、电子、冶金、能源等行业。
天驰液氮罐产品主要优势：
采用高强度铝合金制造；
高真空多层绝热设计，重量轻、液氮静态日蒸损量小；
可选配锁盖，以保护容器内贮存的样品的安全；
配有保护套，可防止产品在使用过程中的磕碰撞伤；
提供不低于五年的真空质量保证。
天驰液氮罐产品技术参数表：
天驰液氮罐产品的结构特点：
1. 如图所示，容器由内胆、外胆、提筒以及连接内外胆的颈管所组成，内外胆是由高强度，航空铝合金制成，坚固耐用。
2. 内胆和外胆之间是高真空，真空膜装有多层进口绝热材料，因此有良好冷藏性能。
3. 颈塞是由绝热性良好的聚氨酯制成，它具有减少液氮蒸发和固定提筒的双重作用。
4. 颈管是用玻璃丝增强化合物制成，它具有极低的热导率，可把从颈管进入的外部热量控制在最低限度。
5. 在真空部位装有气体吸附剂，它能吸附真空腔中金属或其它物质挥发出的气体，从而长期保持高真空。
6. 提筒置于液氮中，用来存放冷冻物品，其上部被颈塞的小槽和刻数盘的缺口所固定，保证运输中稳定可靠。
天驰液氮罐产品的使用须知
1. 用户在使用产品前，应开箱检查产品外观质量，如发现容器外观有缺陷，在收到产品后5个工作日内，将此信息返回我公司销售部、代、经销单位则按协议有关条款执行。
2. 液氮是一种超低温液体（-196℃）如溅到皮肤上会引起类似烧伤，因此在灌充液氮和取出液氮时，应带上保暖手套，不能赤脚或穿拖鞋，以免液氮飞溅伤人。
3. 容器只能用于充装液氮，不能充装液态空气和液氧，以免它们与容器内某些物质作用产生猛烈的燃烧。
4. 禁止使用贮存罐作运输罐用，如果需要运输液氮，必须使用专用的液氮运输罐，如我公司生产的YDS-30B，就是专用的液氮运输罐，这种罐有防振动特殊结构设计。
5. 只能使用与厂配套的颈塞封闭罐口，不能用其他塞子代替，更不能使用密封的塞子，以免液氮持续蒸发而形成的氮气压力增高而导致容器的损坏。
6. 检查容器内液面高度时应用实心塑料小棒或小木棒插入底部，过5-10秒后取出，结霜的长度即是液面高度，千万不要用空心棒或塑料管，以防液氮由管内喷出伤人。
7. 氮气虽是无味、无臭、无毒的气体，但在通风不良的情况下，蒸发的氮气会造成室内空气中氮气量增多，氧气含量相对减少对人体会引起窒息的危险，因此在液氮生物容器的存放地点和操作点应加强室内通风换气，保持空气新鲜。
8. 颈管是液氮和冷冻物品进出口的通道，使用时切勿划伤管壁，颈管损坏，则容器无法维修，
容器真空封接头是保持容器夹层真空的关键部件，一旦受到破坏，将立即导致容器夹层真空恶化，产品不能继续使用，因此用户不得擅自打开容器真空封口接头。
天驰液氮罐产品的使用和维护
1. 放进和取出冷冻物品时，要尽量使罐口打开时间短，以减少液氮损耗量，也不要把提筒完全提出来，免得影响物品的贮存效果。
2. 严防过度冲击和碰撞，由于罐体处于高真空状态，外胆将承受周围大气反差的作用，因此容器（外胆）在过度冲击和碰撞不会产生凹陷，如果凹陷后蒸发性能不复，仍可继续使用，如蒸发性能恶化，即容器无法修复。
3. 经常检查容器重量，及时了解液氮还能使用多少天，当液氮量减少到总容量的1/3时即时补充液氮，以免贮存物品坏死。
4. 发现容器颈部周围有出汗现象或附着白霜，即证明容器真空度已恶化，不能再用，应立即更换。
天驰液氮罐产品的洗涤与干燥
液氮容器在使用过程中，内胆中会慢慢积蓄水份，病繁殖杂菌，而混入液氮中，由于上述原因，会造成对内胆相当程度的腐蚀，同时杂菌的繁殖会降低精液的受精率，因此每年最好对液氮容器洗涤1-2次。
洗涤办法如下：
1. 从容器中取出提筒及液氮，放置两天左右，容器内温度会上升到0℃左右；
2. 用40-50℃的温水注入内罐，然后用布擦洗；
3. 用清水冲洗；
4. 倒置容器，使其干燥，可采用自然风干和热风吹干的方法，如采用热风吹干时，其温度应限制在40-50℃之间应避免60℃以上的热风。
天驰液氮罐产品的运输方法
1. 运输前应将各个提筒准确地固定在容器口的槽内，盖好颈塞。
2. 用汽车、火车运送时，不能躺放，为了防止翻到须用皮带固定，为了缓解冲击，应使用海绵或其它软垫垫底。
3. 用飞机运送时，除严防容器翻到以外还要用木箱包装，以防飞机上升时，随着气压的下降，液氮迅速沸腾而造成异常情况。
天驰液氮罐产品的相关配件：。
