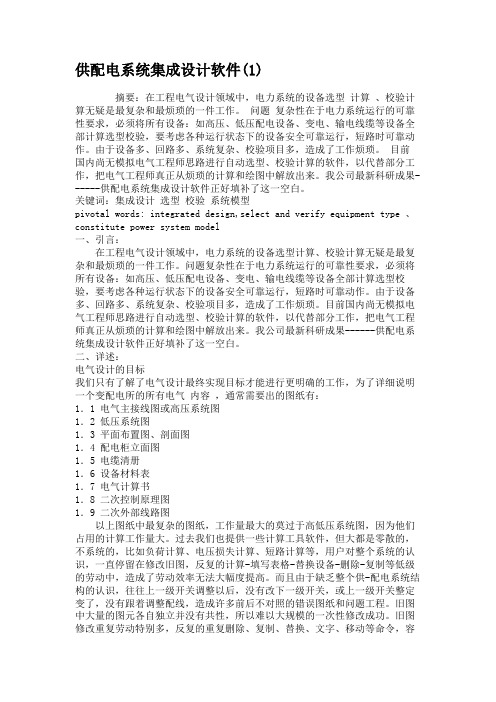

供配电系统集成设计软件(1)摘要：在工程电气设计领域中，电力系统的设备选型计算、校验计算无疑是最复杂和最烦琐的一件工作。
问题复杂性在于电力系统运行的可靠性要求，必须将所有设备：如高压、低压配电设备、变电、输电线缆等设备全部计算选型校验，要考虑各种运行状态下的设备安全可靠运行，短路时可靠动作。
由于设备多、回路多、系统复杂、校验项目多，造成了工作烦琐。
目前国内尚无模拟电气工程师思路进行自动选型、校验计算的软件，以代替部分工作，把电气工程师真正从烦琐的计算和绘图中解放出来。
我公司最新科研成果------供配电系统集成设计软件正好填补了这一空白。
关键词：集成设计选型校验系统模型pivotal words: integrated design,select and verify equipment type 、constitute power system model一、引言：在工程电气设计领域中，电力系统的设备选型计算、校验计算无疑是最复杂和最烦琐的一件工作。
问题复杂性在于电力系统运行的可靠性要求，必须将所有设备：如高压、低压配电设备、变电、输电线缆等设备全部计算选型校验，要考虑各种运行状态下的设备安全可靠运行，短路时可靠动作。
由于设备多、回路多、系统复杂、校验项目多，造成了工作烦琐。
目前国内尚无模拟电气工程师思路进行自动选型、校验计算的软件，以代替部分工作，把电气工程师真正从烦琐的计算和绘图中解放出来。
我公司最新科研成果------供配电系统集成设计软件正好填补了这一空白。
二、详述：电气设计的目标我们只有了解了电气设计最终实现目标才能进行更明确的工作，为了详细说明一个变配电所的所有电气内容，通常需要出的图纸有：1．1 电气主接线图或高压系统图1．2 低压系统图1．3 平面布置图、剖面图1．4 配电柜立面图1．5 电缆清册1．6 设备材料表1．7 电气计算书1．8 二次控制原理图1．9 二次外部线路图以上图纸中最复杂的图纸，工作量最大的莫过于高低压系统图，因为他们占用的计算工作量大。
5大电气制图软件介绍一个电气人的基本从业准则就是要识图、绘图。
首先要了解什么是电气图？电气图常用于建筑行业，是建筑内的线路、照明、空调及相关电气设备的平面展示。
同时也是建筑工人施工的依据，因此，准确无误地绘画电气图是一项最基本的要求。
而绘制电气图，则需要使用专业的绘图软件。
那如何进行绘图呢？目前市面上制作电路图的软件形形色色，因为每种绘制电路图的软件它的侧重点是不一样的各有其特色，有的软件主要是绘制电气控制线路图的，有的绘图软件是绘制电子线路图并能够对电路图进行仿真的。
下面就和工友们分享一下常见的几种绘制电路图的软件。
01Eplan电气绘图软件Eplan电气绘图软件，是一款支持多种电气标准的软件，比如IEC 国际电气符号标准、DIN电气符号标准等，并且每种标准下面都有对应的原理图符号库，比如各种继电器线圈、触点等。
绘图的时候很方便调用，它是一款很好用的电气原理图设计软件，比如在连接电气元件时它可以自动进行连线，元件连接好线路后可以自动编写线号，这样可以节省很多时间，如果把图绘制错了的话也很方便修改，因此Eplan电气绘图软件在集成化和系统化方便表现的非常突出。
很多刚学习电气制图的同学会很纠结一个问题，主流的两大制图软件CAD还是Eplan到底学哪一个更好？哪一个更实用？哪一个更好用？哪一个更好学？下文我们就会详细阐述一下CAD与EPlan的区别，请继续阅读文章哦~02CAD2021(电气版）AutoCAD Electrical（CAD电气版）是一款电气控制设计软件，专门用于创建和修改电气控制系统图档，包含AutoCAD的全部功能外，还增加了一系列用于自动完成电气控制工程设计任务的工具，如创建原理图，导线编号，生成物料清单等。
还提供含有650,000多个电气符号和元件的数据库，具有实时错误检查功能，帮助电气控制工程师节省大量时间。
CAD和Eplan的区别？EPlan是专业绘制电气制图软件，入门比CAD难，精通更难，不过EPlan比CAD好用，而且Eplan画的图纸可以转成DWG文件、PDF，面对大项目图纸的时候，图纸的整体规划优越性就出来了。
10kV配网典型设计软件简介北京恒华集团云南电顾电力工程技术有限公司二零一零年10kV配网典型设计软件简介1.前言《10kV配网典型设计软件》是北京恒华伟业科技发展有限公司针对10kV 电网线路设计工作开发的一套方便、实用的辅助设计软件，可以广泛服务于电网规划建设单位、电网设计单位、电网运行管理单位的城市电网、农村电网配电线路设计工作。
北京恒华伟业科技发展有限公司（，下简称北京恒华）自2004年开始进行《10kV配网典型设计软件》的研发工作，并于2005年开始逐步投入使用。
在国家电网公司发布的《国家电网公司输变电工程典型设计》（2007年3月，中国电力出版社出版）之后，北京恒华结合《典型设计》的内容和实际应用中发现的需求对软件进行了改造升级。
北京电力公司发布的《北京电力公司配电网五统一技术标准——配电网架空线路典型设计》后，北京恒华于2008年与北京电力设计院合作，结合北京地区电网设计工作以及材料选择的特点，对软件进行了再次改版，发布了《10kV配网典型设计软件》的北京地区使用版本，并在北京地区2008年度的配网消隐工程、重载配网线路改造工程、大型技改工程中得到了广泛应用。
尤其，针对云南电网规划建设的要求，《10kV配网典型设计软件》完全融合了云南电网公司2009年12月颁布发行的《云南电网公司城农网10kV及以下配电线路通用设计V3.0（试行）》的设计规范，参考了云南电网公司2009年8月颁布发行的《云南电网公司10kV及以下项目设计成果交付标准》的要求，并结合了电力设计院的设计习惯，极大的方便和规范了10kV配网设计工作。
目前，北京恒华已经开发形成一套符合国家电网公司及南方电网公司典型设计要求的线路设计软件，并在与用户合作发展的过程中获得了丰富的线路设计工作配合经验。
现在《10kV配网典型设计软件》已经发展成为能够结合地区特点，形成对本地区线路设计工作产生巨大帮助作用的辅助工具，并在2008年获中国电力规划设计协会2008年电力勘测设计行业优秀QC成果奖（电规协标[2008]43号文）。
5大电气制图软件介绍一个电气人的基本从业准则就是要识图、绘图。
首先要了解什么是电气图？电气图常用于建筑行业，是建筑内的线路、照明、空调及相关电气设备的平面展示。
同时也是建筑工人施工的依据，因此，准确无误地绘画电气图是一项最基本的要求。
而绘制电气图，则需要使用专业的绘图软件。
那如何进行绘图呢？目前市面上制作电路图的软件形形色色，因为每种绘制电路图的软件它的侧重点是不一样的各有其特色，有的软件主要是绘制电气控制线路图的，有的绘图软件是绘制电子线路图并能够对电路图进行仿真的。
下面就和工友们分享一下常见的几种绘制电路图的软件。
01Eplan电气绘图软件Eplan电气绘图软件，是一款支持多种电气标准的软件，比如IEC 国际电气符号标准、DIN电气符号标准等，并且每种标准下面都有对应的原理图符号库，比如各种继电器线圈、触点等。
绘图的时候很方便调用，它是一款很好用的电气原理图设计软件，比如在连接电气元件时它可以自动进行连线，元件连接好线路后可以自动编写线号，这样可以节省很多时间，如果把图绘制错了的话也很方便修改，因此Eplan电气绘图软件在集成化和系统化方便表现的非常突出。
很多刚学习电气制图的同学会很纠结一个问题，主流的两大制图软件CAD还是Eplan到底学哪一个更好？哪一个更实用？哪一个更好用？哪一个更好学？下文我们就会详细阐述一下CAD与EPlan的区别，请继续阅读文章哦~02CAD2021(电气版）AutoCAD Electrical（CAD电气版）是一款电气控制设计软件，专门用于创建和修改电气控制系统图档，包含AutoCAD的全部功能外，还增加了一系列用于自动完成电气控制工程设计任务的工具，如创建原理图，导线编号，生成物料清单等。
还提供含有650,000多个电气符号和元件的数据库，具有实时错误检查功能，帮助电气控制工程师节省大量时间。
CAD和Eplan的区别？EPlan是专业绘制电气制图软件，入门比CAD难，精通更难，不过EPlan比CAD好用，而且Eplan画的图纸可以转成DWG文件、PDF，面对大项目图纸的时候，图纸的整体规划优越性就出来了。
电路板设计软件有哪些？
以下是一些常用的电路板设计软件：
1.Altium Designer：Altium Designer是一个全面的电子设计
自动化（EDA）软件平台，提供原理图设计、PCB布局和仿真等功能。
2.Eagle：Eagle是一款流行的电路板设计软件，具有易于使
用的界面和强大的设计工具。
它包括原理图编辑器、PCB 布局和自动布线等功能。
3.KiCad：KiCad是一个开源的电路板设计软件套件，与其他
商业软件相比，它提供了免费且功能强大的工具，包括原理图捕获、PCB布局和库管理等。
4.OrCAD：OrCAD是一套广泛应用的EDA工具，包括原理图
设计、仿真、PCB布局和信号完整性分析等功能。
5.PADS：PADS是一种专业的PCB设计软件，拥有全面的电
路板设计功能，适用于从简单到复杂的设计需求。
6.Allegro PCB Designer：Allegro PCB Designer是由Cadence
Design Systems开发的高级PCB设计软件，提供了先进的布局和路由功能。
7.Proteus：Proteus是一种集成的电路板设计和仿真软件，
具有原理图设计、PCB布局和虚拟仿真等功能。
这些电路板设计软件在功能、用户界面和学习曲线上都有所不同，选择适合自己需求的软件通常取决于项目要求、个人熟悉程度以及预算等因素。
配电网工程设计软件概述软件集图形绘制、报表统计、优选杆型、设计安全校验、工程本体造价计算于一体，可支持多种格式地理信息导入及一键自动生成线路平断面图，辅助设计人员规范、高效完成配电网工程设计工作，实现从耗时耗力的人工设计模式向规范、高效的智能设计模式转变，有效简化配网设计工作流程，规范设计成果输出，提高配电网工程设计效率与安全标准。
同时，产品实现设计提资成果与技经工作的有效衔接与利用，辅助技经人员全面提升工作效率与效益。
软件充分结合公司参与《国家电网公司配网标准化设计软件功能规范》制定经验。
产品适用范围配电网工程设计软件是依据《10kV及以下架空配电线路设计技术规程》（DL/T5220-2005）、《电力工程电缆设计规范》（GB 50217-2007）和10kV典型设计库而开发，适用于10kV 及以下配电网架空线路及电缆线路工程的设计出图。
适用于具备配电网工程设计资质的各类单位开展配电网工程设计出图工作。
适用于各级配电网工程管理单位、设计咨询单位开展配电网工程设计图纸审核工作。
功能特点1、参与编制配网标准化设计软件规范，保证设计成果规范统一通过参与《国家电网公司配网标准化设计软件功能规范》的编制，深度掌握设计规范要求，建立标准和规范的资源库，统一材料设备参数，规范材料设备选型，从而保证设计成果的规范统一。
2、智能化辅助功能，轻松掌控线路设计安全红线根据典型设计标准中预设参数自动进行线路安全性校验，自动检测设计安全系数，方便查看和快速修订设计缺陷，避免人工检测漏洞和复杂的手动计算过程，保障线路设计成果的安全性，从而有效降低设计风险。
3、简化设计工作，全面提升配网线路设计工作效率产品集成地理信息数据智能识别、标准化电网设计图标元素，准确快捷的杆塔绘制和自动连线、材料自动统计、批量设置等强大功能，以及通过一键生成线路路径、平断面图、弧垂表、杆位明细表以及路径图加工图等设计成果，可极大降低配网线路设计人员工作负荷，全面提升设计工作效率。
电力系统集成操作管理平台设计与实现随着电力领域的迅速发展和智能化技术的推广，电力系统的运维工作变得越来越复杂，对电力工作人员的要求也越来越高。
在此背景下，电力系统集成操作管理平台应运而生。
本文将重点探讨这一平台的设计与实现。
一、平台需求分析在设计电力系统集成操作管理平台之前，我们需要对其需求进行分析。
根据电力系统的特点，我们可以列出以下需求：1. 数据采集与分析：电力系统中有大量的实时数据需要采集和处理，包括电压、电流、功率等数据，需要设计一套稳定可靠的数据采集与分析系统；2. 远程监控与控制：电力系统通常分布在多个地点，需要设计远程监控和控制系统，使电力工作人员可以实时掌控电力系统运行状态并远程进行调整；3. 风险预警与处理：电力系统中存在多种潜在风险，需要设计一套风险预警与处理系统，及时发现和解决潜在问题，确保电力系统的稳定运行；4. 数据可视化展示：为方便电力工作人员快速了解电力系统运行状况，需要设计一套数据可视化展示系统，将数据以直观的图表形式展示出来。
以上是电力系统集成操作管理平台的主要需求，下面将分别对其进行设计与实现。
二、数据采集与分析系统的设计与实现数据采集与分析是电力系统集成操作管理平台的核心功能之一。
我们需要设计一套能够稳定快速采集电力系统运行数据的系统，并对这些数据进行分析，提供可靠的决策依据。
具体实现如下：1. 硬件设备的选择：对于数据采集系统来说，硬件设备的选择非常重要。
我们需要选择稳定、高效、低能耗的硬件设备，确保数据采集的质量和效率。
2. 数据传输和存储：采集到的数据需要通过云计算技术进行传输，并存储到云服务器中，方便电力工作人员随时查看和分析。
3. 数据分析：采集到的数据需要进行分析，提取有用信息，为电力工作人员提供决策支持。
数据分析技术包括数据挖掘、机器学习等，需要根据实际情况进行选择和应用。
三、远程监控与控制系统的设计与实现远程监控和控制是电力系统集成操作管理平台的另一个重要功能。
五大电气制图软件（CAD、Eplan、CADe_simu...），你pick那个？身为电气人，每天打交道最多的可能不是自家对象，而是时时刻刻攥在手里的电气图。
如果问电气图有多重要？可以这么说“假如一个搞电气的掉进了水里，先死死护住一定是手上的图，然后才是人”。
（虽然有些夸张，但这也说明电气图对电气人的重要！）一个电气人的基本从业准则就是要识图、绘图。
首先要了解什么是电气图？电气图常用于建筑行业，是建筑内的线路、照明、空调及相关电气设备的平面展示。
同时也是建筑工人施工的依据，因此，准确无误地绘画电气图是一项最基本的要求。
而绘制电气图，则需要使用专业的绘图软件。
那如何进行绘图呢？目前市面上制作电路图的软件形形色色，因为每种绘制电路图的软件它的侧重点是不一样的各有其特色，有的软件主要是绘制电气控制线路图的，有的绘图软件是绘制电子线路图并能够对电路图进行仿真的。
下面就和工友们分享一下常见的几种绘制电路图的软件。
01Eplan电气绘图软件Eplan电气绘图软件，是一款支持多种电气标准的软件，比如IEC 国际电气符号标准、DIN电气符号标准等，并且每种标准下面都有对应的原理图符号库，比如各种继电器线圈、触点等。
绘图的时候很方便调用，它是一款很好用的电气原理图设计软件，比如在连接电气元件时它可以自动进行连线，元件连接好线路后可以自动编写线号，这样可以节省很多时间，如果把图绘制错了的话也很方便修改，因此Eplan电气绘图软件在集成化和系统化方便表现的非常突出。
很多刚学习电气制图的同学会很纠结一个问题，主流的两大制图软件CAD还是Eplan到底学哪一个更好？哪一个更实用？哪一个更好用？哪一个更好学？下文我们就会详细阐述一下CAD与EPlan的区别，请继续阅读文章哦~02CAD2021(电气版）AutoCAD Electrical（CAD电气版）是一款电气控制设计软件，专门用于创建和修改电气控制系统图档，包含AutoCAD的全部功能外，还增加了一系列用于自动完成电气控制工程设计任务的工具，如创建原理图，导线编号，生成物料清单等。
供配电系统集成设计软件
摘要：在工程电气设计领域中，电力系统的设备选型计算、校验计算无疑是最复杂和最烦琐的一件工作。
问题复杂性在于电力系统运行的可靠性要求，必须将所有设备：如高压、低压配电设备、变电、输电线缆等设备全部计算选型校验，要考虑各种运行状态下的设备安全可靠运行，短路时可靠动作。
由于设备多、回路多、系统复杂、校验项目多，造成了工作烦琐。
目前国内尚无模拟电气工程师思路进行自动选型、校验计算的软件，以代替部分工作，把电气工程师真正从烦琐的计算和绘图中解放出来。
我公司最新科研成果------供配电系统集成设计软件正好填补了这一空白。
一、引言：
在工程电气设计领域中，电力系统的设备选型计算、校验计算无疑是最复杂和最烦琐的一件工作。
问题复杂性在于电力系统运行的可靠性要求，必须将所有设备：如高压、低压配电设备、变电、输电线缆等设备全部计算选型校验，要考虑各种运行状态下的设备安全可靠运行，短路时可靠动作。
由于设备多、回路多、系统复杂、校验项目多，造成了工作烦琐。
目前国内尚无模拟电气工程师思路进行自动选型、校验计算的软件，以代替部分工作，把电气工程师真正从烦琐的计算和绘图中解放出来。
我公司最新科研成果------供配电系统集成设计软件正好填补了这一空白。
二、详述：
电气设计的目标
我们只有了解了电气设计最终实现目标才能进行更明确的工作，为了详细说明一个变配电所的所有电气内容，通常需要出的图纸有：
1.1电气主接线图或高压系统图
1.2低压系统图
1.3平面布置图、剖面图
1.4配电柜立面图
1.5电缆清册
1.6设备材料表
1.7电气计算书
1.8二次控制原理图
1.9二次外部线路图
以上图纸中最复杂的图纸，工作量最大的莫过于高低压系统图，因为他们占用的计算工作量大。
过去我们也提供一些计算工具软件，但大都是零散的，不系统的，比如负荷计算、电压损失计算、短路计算等，用户对整个系统的认识，一直停留在修改旧图，反复的计算-填写表格-替换设备-删除-复制等低级的劳动中，造成了劳动效率无法大幅度提高。
而且由于缺乏整个供-配电系统结构的认识，往往上一级开关调整以后，没有改下一级开关，或上一级开关整定变了，没有跟着调整配线，造成许多前后不对照的错误图纸和问题工程。
旧图中大量的图元各自独立并没有共性，所以难以大规模的一次性修改成功。
旧图修改重复劳动特别多，反复的重复删除、复制、替换、文字、移动等命令，容易造成笔误。
特别是当前工程设计周期被业主大幅度缩短，怎样提高设计、绘图效率就成为了一个关键性的问题。
绘图计算软件的现状
目前国内电气设计软件提供这部分的主要偏向于绘图功能。
绘制高低压柜的一次方案，许多家厂商生产的软件都包含了这部分图库。
我们绘图主要集中在插入相应的图块进行绘制，然后填写定货图表格。
计算则是分开的。
也有个别软件对高低压系统提供了部分计算，但大都是零碎的，
不是对系统整体的计算，或是对其中一个回路、某一种负荷类型(如
电动机)进行计算，其他回路或负荷类型无法计算，也无法作到上下
级配合选型，也没有全面的综合校验电气设备所有技术参数，没有用电需求表，和实际工程需要的设计过程相差太多等等。
所以在设计变配电所过程中，大部分工作仍集中在修改旧图，重新计算，选型上。
计算机的辅助设计功能没有什么提高。
电气设计的过程分析
选型统一规定
很多设计院在一个工程的协同设计过程中都采用了一种选型方案，比如高压配电柜选用kyn28，低压柜采用抽屉式mns，主断路器采用cm1，电缆采用vv系列，等等，这个选型方案在同一工程中都是相同的。
也可以应用到下一个工程中。
用电需求定义
水、暖、工艺等上行专业提供的用电需求,主要内容是用电设备的编号，设备名称，安装位置，额定电压，负荷等级，场所属性，负荷性质等对电气设计的要求。
现在随着计算机普及，很多设计院已经使用excel互提资料。
负荷分配
确定配电设备(配电箱、盘、柜)的位置，把每一个负荷分配到配电设备上。
负荷计算
对每个配电设备进行负荷计算。
主要采用需要系数法。
分配电中心计算选
分配电中心(如某层的配电间、竖井、或机房的配电间)的配电柜供给下联的配电盘或箱。
对这些配电盘、箱、柜进行选型。
变配电中心计算选
变配电中心对分配电中心供电。
对变配电中心的所有设备包括母线、高压电缆、高压柜、低压柜、低压抽屉组件、低压出线等进行选型。
短路计算
选型完成以后，查表得出各组件和线缆的阻抗，并设定短路点，计算每个短路点的三相和单相短路电流。
校验计算
对于高低压设备进行短路校验、电压损失校验、电机启动校验以及灵敏度校验等。
校验不合适的值，要重新进行选型。
直到校验通过。
绘制系统图
根据系统模型，绘制系统图。
排列柜子。
根据平面情况，布置柜子。
并绘制立面图、剖面图。
根据柜子布置情况分别调整系统图抽屉柜位置和编号以及进线柜、母联柜位置
回路库和设备库符号库
高低压柜的一次方案是厂家样本提供的。
在cad绘图中要调用这
些方案，必须将这些方案组织成一个回路库。
每个回路都是由很多组件组成的。
这些组件的电气属性(技术参数)则在设备库中定义。
符号库是规定了这些组件对应的图例。
以上三者在选型绘图过程中必不可少。
为了应对众多的厂家和不同的型号规格产品，我们符号库、设备库、回路库都是开放的。
用户可以新增设备系列，新增回路方案等等。
符号库采用新国标图例。
回路库和设备库也采用了最流行最先进
的高低柜型号，特别是中国建筑标准所出的《统一技术措施电气设备选型卷》和电力出版社出的最新版《工厂常用电气设备手册》上下册以及上下册补充本。
回路库结构中每个回路都可以设定盘内组件的型号规格和数量或
额定电流、控制电机功率，这样完全按照样本提供的内容录入，对选型提供了“电子样本”。
统一规定设定
在做某一工程前，由电气专业项目负责人确定的设备选型的基本
方案。
该基本方案中将所有电气设备划分为供电、输电、配电、用电几类，用户只须对以上设备进行初步选型，确定设备的系列号以及相关参数。
其它参数都可以自动选型。
用电需求定义表
用电需求表是用户自行录入的工程中所用到的所有用电设备列表。
用户需要录入用电设备的安装位置、名称编号，设备容量，负荷性质等内容。
可以从excel中将水暖工艺提来的资料导入该表中，也可以将输入好的用电需求表导出到excel中。
安装位置提供了一个很好的管理所有设备的结构，非常直观方便。
本软件设计宗旨和最终目标就是要实现电气设计的目标。
即绘制
出符合要求的图纸。
而绘制图纸前就必须建立供配电系统。
此前的设计软件都没有提出过集成设计的概念。
4.1所谓集成设计，就是面向供配电系统整体的电气设计，他包
括了统一规定初步选型，用电需求表定义，用电负荷的分配，负荷计
算、选型计算、短路计算、校验计算等一系列综合复杂的设计过程。
它可以建立供配电系统模型，并能详细的列出模型上每个供配电-输电-用电设备的工作(运行)属性、短路属性、电气属性。
任何一个供配电-输电-用电设备都有三种属性，工作属性、短路属性、电气属性。
工作属性是指当前选定的设备的工作电流、设备容量、工作电压、功率因数等情况。
短路属性是指当前选定设备的短路阻抗、短路电流等情况。
电气属性是该设备的出厂铭牌的电气型号规格和电气技术参数等。
集成设计的流程是：用电负荷被人工添加到配电柜上。
然后进行负荷计算，并自动选择配电柜内元件型号规格，选定短路参数可以进行短路校验。
如果短路校验不通过，重新进行选型计算。
4.2系统模型的建立：要想实现对变配电所设备的整体选型校验和设计，必须建立整个工程的配电系统模型，才能够实现对所有设备的选校。
一个好的系统模型首先比较直观，操作简单。
上手快。
组织严密。
由于电气系统的树状结构和windows资源管理器的树状结构的相似性，我们完全可以利用windows资源管理器类似结构的树状系统来搭建一个模型，实现简单的配电系统。
电力系统中最常用的电气连接关
系就是串联和并联。
所有的复杂的网络最后都可以看成是电气设备串联和并联不断组合搭建成的。
