电子线路实习报告(精选4篇)电子线路篇1:通过一个星期的电工实习,使我对电器元件及电路的连接与调试有一定的感性和理性认识,打好了日后学习电工技术课的基础。
同时实习使我获得了自动控制电路的设计与实际连接技能,培养了我理论联系实际的能力,提高了我分析问题和解决问题的能力,增强了独立工作的能力。
最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。
具体如下:1.熟悉手工常用工具的使用及其维护与修理。
2.基本掌握电路的连接方法,能够独立的完成简单电路的连接。
3.熟悉控制电路板设计的步骤和方法及工艺流程,能够根据电路原理图、电器元器件实物,设计并制作控制电路板。
4.熟悉常用电器元件的类别、型号、规格、性能及其使用范围。
5.能够正确识别和选用常用的电器元件,并且能够熟练使用数字万用表。
6.了解电器元件的连接、调试与维修方法。
实习内容:1.观看关于实习的录像,从总体把握实习,明确实习的目的和意义;讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件2.讲解控制电路的设计要求、方法和设计原理 ;3.分发与清点工具;讲解如何使用工具测试元器件;讲解线路连接的操作方法和注意事项;4.组装、连接、调试自动控制电路;试车、答辩及评分5.拆解自动控制电路、收拾桌面、地面,打扫卫生6.书写实习报告实习心得与体会:对交流接触器的认识交流接触器广泛用作电力的开断和控制电路。
它利用主接点来开闭电路,用辅助接点来执行控制指令。
主接点一般只有常开接点,而辅助接点具有两对常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
它的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。
为了使磁力稳定,铁芯的吸合面,加上短路环。
交流接触器在失电后,依靠弹簧复位。
另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的开断。
电气学科大类2010 级《信号与控制综合实验》课程电力电子实验报告姓名童俊_学号U200912052 专业班号电气1011指导教师邓春花老师日期2013/6/25实验成绩评阅人实验四十八 DC/DC 单端反激式变换电路设计实验一. 实验原理1. 单端反激变换电路基本原理在基本的DC/DC 变换器中引入隔离变压器,可以实现变换器的输入端和负载端的电气隔离,从而提高运行的安全可靠性和电磁兼容性。
同时,当电源电压V S 和负载所需的输出电压V O 相差较大时,也不会导致占空比D 接近1或者0。
而且引入变压器后,电路可以设置多个二次绕组输出几个不同的直流电压。
图48-1是单端反激变换电路原理图。
电路仅有一个开关管,隔离变压器的磁通只能单方向变化。
当有正向偏压加载在开关晶体管VT 的基极上时,VT 导通,当集电极-发射极间的电压达到饱和电压V CE(sat)时,输入电压加在变压器的初级绕组上的电压。
同时,在变压器的次级绕组中感应出反极性的电压,次级的二极管VD 中没有电流流过,次级绕组处于开路状态。
这时变压器内部并没有能量传递,电源提供给初级绕组的能量全部存储在变压器中。
开关管断开时,电源停止向初级绕组提供能量,同时变压器给负载供电,因此该电路称为图 48-1隔离式单端反激电路的原理单端反激变换电路。
2.自激式单端反激变换器原理及其设计图48-2是一种常见的自激式单端反激变换电路,简称为RCC电路,广泛应用于50W以下的开关电源,它不需要专门的振荡电路,结构简单,由输入电压与输入、输出电流改变频率。
图48-2 RCC基本电路(1)自激原理RCC电路的电压和电流波形如图48-3所示。
输入电压V1是输入交流电压经整流的直流电压。
当V1加到输入端时,V1通过电阻R B 和晶体管VT1的基-射极给VT1的基极一个正的偏置电压,使VT1导通,变压器T1的初级绕组流过励磁电流,而此时感应到的次级的电压V2由于二极管的阻挡而不能向负载提供电能,所以电源提供的能量完全积聚在变压器中。
?BJT放大器设计实验? 实验报告XX:编号:学号:班级:〔一〕单级阻容耦合晶体管放大器设计〔PSPICE电路仿真〕1.条件●+V CC=+12V●R L=2kW●V i=10mV(有效值)●R s=50W2.技术指标要求●A V>30●R i>2kW●R o<3kW●f L<30Hz●f H>500kHz●电路稳定性好2.设计电路图FREQ = 1kVOFF = 03.静态〔直流〕工作点分析FREQ = 1kVOFF = 04.输入输出时间曲线输入曲线:20mV0V-20mV0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms V(vi)Time输出曲线:500mV0V-500mV0s0.5ms 1.0ms 1.5ms 2.0ms 2.5ms 3.0ms V(vo)Time5.增益幅频响应曲线40(14.734K,32.441)201.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vo) / V(vi)Frequency6.波特图40(21.544K,30.222)20-201.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzDB(V(vo)/V(vi))Frequency7.输入阻抗幅频响应曲线30K20K10K(1.2533K,3.4050K)1.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vi) / I(R1)Frequency8.输出阻抗测试电路9.输出阻抗幅频响应曲线20K10K(11.451K,2.3419K)1.0Hz10Hz100Hz 1.0KHz10KHz100KHz 1.0MHz10MHz100MHzV(vo) / I(Cc)Frequency〔二〕单管放大器安装、调试〔含排除故障〕与性能参数测量1.实验仪器低频信号发生器〔1台〕数字万用表〔1只〕双踪示波器〔1台〕实验面包板〔1块〕直流稳压电源〔双路输出〕〔1台〕元器件及工具〔假设干〕2.电路的装调按照PSPICE仿真设计出来的电路在实验面包板上安装电路,接通电路,用万用表测量静态工作点:V BQ =4.11V,V EQ =3.484V,V CQ =6.970V3.主要技术指标的测量单管放大器测试数据表4.误差分析⑴电压增益理论计算值Av=41.21,实测值Av=51.39,相对误差为24.8%。

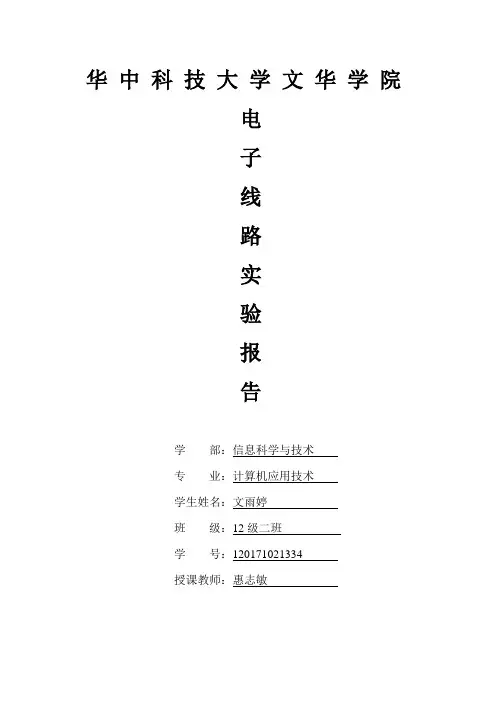

华中科技大学文华学院电子线路实验报告学部:信息科学与技术专业:计算机应用技术学生姓名:文雨婷班级:12级二班学号:120171021334授课教师:惠志敏MAX+PLUSII软件使用设计一:设计一个全加器1、设计与仿真任务设计一个算术全加器,设输入变量为被加数A、加数B和低位的进位CI,输出变量为和S及进位CO。
要求在MAX+PLUSII系统平台上建立以为算术全加器电路工程项目,试用画原理图方法设计,建立文件名为eda1.gdf,并完成编译与仿真。
2、设计电路按照设计的需要把所有的器件都摆好之后,按照下图连接一位全加器电路元件:二输入与门(AND2),三输入或门(OR3),异或门(XOR),输入/输出引脚(INPUT/OUTPUT).3、仿真步骤及各项技术指标⒈编译原理图文件,无错误后进入波形编辑器界面,建.scf文件。
⒉从网表中加入输入、输出节点到当前文件中,选择所有可仿真节点,完成导入。
⒊根据实际情况设定仿真时间长度及栅格尺寸。
⒋利用置0,置1时钟脉冲等编辑输入节点信号的波形。
⒌对设置好的输入波形进行仿真,可得到输出仿真波形。
4、理论分析全加器:两个同位的加数和来自低位的进位三者相加,这种加法运算就所谓的全加,实现全加运算的电路叫做全加器。
5、设计与仿真结论选MAX+PLUSII/Simulator,在弹出的对话框中点击Start开始仿真,再点击Open SCF可看到如下仿真波形:6、心得体会通过对QuartusII软件的学习,我对数字电路有了更直观具体的了解,并且对数字电路,对可编程逻辑器件产生了浓厚的兴趣,希望自己能在这门课程中与老师多交流多学习。
我明白不管是不是自己的份内之事,都应该用心去完成,也许自己累点,但我收获很多,无论是知识与经验还是别人的称赞与认可。
基本的动手能力是一切工作和创造的基础和必要条件。
我们认为,在这学期的实验中,在收获知识的同时,还收获了阅历,收获了成熟,在此过程中,我们通过查找大量资料,请教老师,以及不懈的努力,不仅培养了独立思考、动手操作的能力,在各种其它能力上也都有了提高。
《电工电子实习》报告专业年级:学号:姓名:指导老师:年月日一:实验目的1,掌握三步法,五步法,知道两者的区别五步法:1).准备施焊左手拿焊条,右手拿烙铁,处于随时可施焊状态。
2).加热焊件将烙铁接触焊接点,保持烙铁加热焊件各部分。
3).送入焊条当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。
4).移开焊条当焊盘快要被熔化的焊锡盖满时,立即移开焊条。
5).移开电烙铁当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大致45°的方向。
三步法三步法实际是五步法的收缩,即第一步,第二三步,第四五步。
三步法和五步法的区别:五步法有普遍性,是掌握手工烙铁焊接的基本方法,而三步法则是对五步法的收缩,一般是用于热容量较小的焊点。
2,怎样判断焊点的好坏对于如何判断一个焊点是否合格,应注意如下几条。
1),焊点形状近似圆锥体,其椎体表面应成直线,切不可成气泡状曲线。
焊锡料与焊件交界处尽可能小且光滑。
2),表面光泽且光滑。
3),焊点匀称,呈拉开裙状。
4),无裂纹,针孔,夹渣。
二:实验内容1,三块预制板的焊接练习,包括如何使给铜丝上锡。
2,第一件产品磁控闪光防盗报警器的焊接,用万用表对报警器集成电路八脚电压,电阻以及整个电路电流的测试。
3,LED流水灯的制作,并且用示波器观看集成电路发出脉冲时形成的波形。
4,面包型电话机的焊接,用微型电话交换机测试产品是否成功。
三:实验原理1,三块预制板的训练(焊接训练,无实验原理)实物图预览:2,磁控闪光防盗报警器实验原理:a):用微电子技术制成的集成电路IC(K9561或CL9561)储存了四种声音:消防车声、警车声、机枪声和救护车声,通过改变两个控制端的高、低电平可获得不同的声音。
b):本电路由两个部分组成:多谐振荡器和四声报警器。
VT1、VT2主要构成多谐振荡器,通电后VD1、VD2交替闪光。
四声报警器同样得电后,输出的报警信号经VT3放大,推动扬声器BL工作,从而产生响亮的报警声。
2024年电子线路实习报告范文通过为期一周的电工实习,本人对电器元件及电路的连接与调试形成了初步的感性认识和理性认识,为后续深入学习电工技术课程奠定了坚实基础。
实习过程不仅提升了自动控制电路设计与实际操作技能,而且强化了理论联系实际、分析解决问题及独立工作的能力。
实习还培养了我与团队成员的协作精神,共同探讨、共同进步。
以下是实习的具体收获:1. 熟练掌握手工常用工具的使用,以及工具的维护与修理方法。
2. 基本掌握电路连接方法,能够独立完成简单电路的连接。
3. 熟悉控制电路板设计的步骤、方法及工艺流程,能够根据电路原理图和电器元器件实物设计并制作控制电路板。
4. 了解常用电器元件的分类、型号、规格、性能及使用范围。
5. 能够正确识别和选用常用电器元件,并熟练使用数字万用表。
6. 掌握电器元件的连接、调试与维修方法。
实习内容主要包括:1. 观看实习录像,明确实习目的和意义;讲解电器元件的分类、型号、使用范围和方法,以及如何正确选择元器件。
2. 讲解控制电路设计的要求、方法和设计原理;分发与清点工具;讲解工具的使用方法以及线路连接的操作方法和注意事项。
3. 组装、连接、调试自动控制电路;进行试车、答辩及评分。
4. 拆解自动控制电路,整理桌面、地面,保持环境卫生。
5. 撰写实习报告。
在实习心得与体会方面:对交流接触器的认识:交流接触器广泛应用于电力系统的开断和控制电路,通过主接点和辅助接点实现电路的开闭。
交流接触器的接点由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
其动作原理基于交流电磁铁,结构包括固定铁芯和活动铁芯。
交流接触器失电后依靠弹簧复位。
对中间继电器的认识:中间继电器是一种特殊的接触器,用于在控制电路中传递中间信号。
其结构和原理与交流接触器相似,但触头只能通过小电流,因此仅用于控制电路。
对连接自动控制电路实习的感受:实习过程中,连接电路是对动手能力的一大挑战。
我认识到细心和计划的重要性,以及在连接过程中应避免的常见错误。

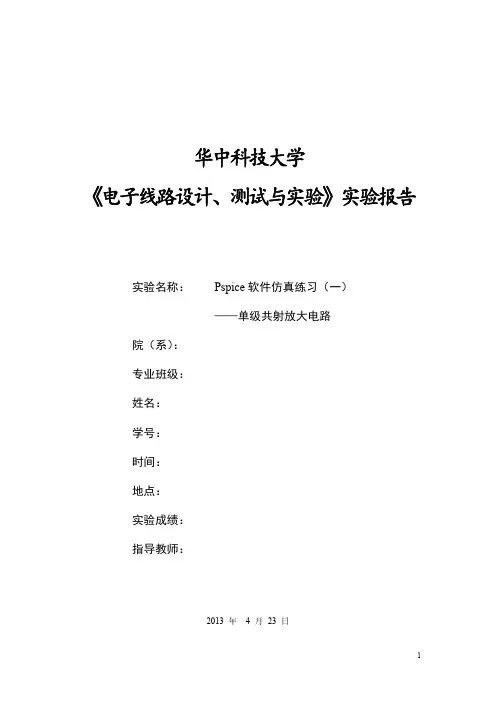

华中科技大学电子线路实验实验报告专业:通信工程班级:姓名:指导老师:___________实验名称:Pspice仿真1——单级共射放大电路实验目的:学习用Papice仿真软件设计电子电路实验原理:一、Orcad功能简述电子线路的计算机辅助分析(或仿真)与设计是指用计算机来模拟电路设计者在实验板上搭接电路,并对电路的特性进行分析和仿真,以测量电路及模拟仪器测量电路性能指标等工作。
1、OrCAD 的主要功能模块包括Capture CIS(电路原理图设计)、PSpice A/D(模数混合仿真)、PSpice Optimizer(电路优化)和Layout Plus(PCB设计)。
(1)Capture CIS(电路原理图设计)该模块除了可以生成各类电路原理图外,在工业版中还配备有元器件信息系统,可以对元器件的采用实施高效管理,还具有ICA功能,可以在设计电路图的过程中从Internet的元器件数据库中查询、调用上百万种元器件。
(2)PSpice A/D(模数混合仿真)该模块可以对各类电路进行仿真分析和模拟,比如静态工作点分析、瞬态分析(时域分析)、交流小信号分析(频域分析)、直流扫描分析、直流小信号传递函数值分析、直流小信号灵敏度分析、统计特性分析(蒙特卡罗分析和最坏情况分析)。
(3)PSpice Optimizer(电路优化)该模块可以对电路进行优化设计。
OrCAD 的运行环境:Intel Pentium或等效的其他CPU,硬盘为200M以上,内存为32M以上,显示其分辨率为800×600以上,操作系统为Windows 95、Windows 98以上或Windows NT 以上。
2、Orcad 集成环境有:模拟和模数混合电路仿真环境、PCB板仿真环境、可编程数字逻辑器件分析设计环境。
二、PSpice仿真步骤1. 创建工程项目文件(创建的目录名和文件名中不能有汉字、空格等!)。
2. 编辑电路原理图(画电路图)(1)调元件(2)元件移动、旋转和删除(3)画线(4)修改元器件标号和参数(5)保存和自动检查3. 设置仿真分析类型(1)静态(直流)工作点分析:(2)瞬态(时域)分析;(3)增益Av的频率特性分析;4. 仿真分析5. 查看仿真输出结果。
专业:通信工程班级:姓名:指导老师: _______________
实验名称:Pspice仿真1 ――单级共射放大电路
实验目的:学习用Papice仿真软件设计电子电路
实验原理:一、Orcad 功能简述电子线路的计算机辅助分析(或仿真)与设计是指用计算机来模拟电路设计者在实验板上搭接电路,并对电路的特性进行分析和仿真,以测量电路及模拟仪器测量电路性能指标等工作。
1、OrCAD的主要功能模块包括Capture CIS(电路原理图设计)、PSpice A/D (模数混合仿真)、PSpice Optimize r (电路优化)和Layout Plus (PCB设计)。
(1)Capture CIS(电路原理图设计)该模块除了可以生成各类电路原理图
外,在工业版中还配备有元器件信息
系统,可以对元器件的采用实施高效管理,还具有ICA功能,可以在设计电路
图的过程中从Internet 的元器件数据库中查询、调用上百万种元器件。
(2)PSpice A/D (模数混合仿真)
该模块可以对各类电路进行仿真分析和模拟,比如静态工作点分析、瞬态分析(时域分析)、交流小信号分析(频域分析)、直流扫描分析、直流小信号传递函数值分析、直流小信号灵敏度分析、统计特性分析(蒙特卡罗分析和最坏情况分析)。
(3)PSpice Optimize r (电路优化)
该模块可以对电路进行优化设计。
OrCAD 的运行环境:Intel Pentium 或等效的其他CPU硬盘为200M以上,内存为32M以上,显示其分辨率为
800 X 60以上,操作系统为Windows 95、Windows 98 以上或Windows NT 以上。
2、Oread集成环境有:模拟和模数混合电路仿真环境、PCB板仿真环境、可编程数字逻辑器件分析设计环境。
二、PSpice仿真步骤
1. 创建工程项目文件(创建的目录名和文件名中不能有汉字、空格等!)。
2. 编辑电路原理图(画电路图)
(1)调元件(2)元件移动、旋转和删除(3)画线
(4)修改元器件标号和参数(5)保存和自动检查
3. 设置仿真分析类型
(1)静态(直流)工作点分析:
(2 )瞬态(时域)分析;
(3)增益Av 的频率特性分析;
4. 仿真分析
5•查看仿真输出结果。
从输出文件中查看仿真结果__文本结果用Probe程序观测__图形。
实验内容:单级阻容耦合晶体管放大器设计
已知条件:+Vcc=+12VRL=2& Vi=10Mv Rs=50Q
性能指标要求:Av>30Ri>2k Q Ro<3k Q fL<30HzfH>500kH电路稳定性好
实验要求:(1)在Schematics中画出已设计好的电路电路图;
(2)测量静态工作点:IB、IC、VBE、VCE (out 文件);(3)观测输入、输出电压波形,并计算电压增益Av;
(4)观测幅频响应曲线:db(V(Vo)/V(Vs:+));
测中频增益、上限频率和下限频率;
相频响应曲线:Vp(Vo)-V(VS:+;)
(5)观测输入电阻的频率响应:Ri -- V(Vi)/I(Vs;)
(6)观测输出电阻的频率响应:Ro-- V(Vo)/I(Vs;)
(7)观察非线性失真现象;
实验结果:(1)、静态(直流)工作点分析结果
直流分析曲线
(2)、瞬瞬态时域分析
①输出输入电压波形(V1 为输入电压,V0 为输出电压)输出输入电压波形曲线
②幅频响应曲线(图中光标指示横坐标频率fL=)
幅频响应曲线
③电压增益曲线(图中光标指示纵坐标增益Av=)
电压增益曲线
④相频特性曲线
相频特性曲线
⑤输入阻抗频率特性
输入阻抗频率特性曲线
⑥输出阻抗频率特性曲线
输出阻抗频率特性曲线
实验参数设置:CB=Cc+10;u RB1=60k;RB2=30k;
CE=400u;)RC=;RE=;(。
