老庄教学PKPM篇(胡金洲)

板王总结（一）快捷键原则注：快捷键的设置不宜连续让同一根手指按不同的键盘位参数文件读入源文件：1.位置：（1）bwfdc：C:\Windows\System32（2）其他：安装根文件夹下2.源文件：（1）bwfdc.ini——计算画图参数的的设置；（2）bwcmd.ui——命令在下拉菜单中的显示与否、分区等；（3）bwcmddata.txt——“设置——用户界面设置”中的命令来源文件其中，（2）、（3）中命令互不存在时可以互相查找写入；（4）bwmenu.ini——为命令的全拼；模板图快捷方式设定的根本思想：（1）CAD为核心（一级）；能用一级键则用，不能用的情况下才采用的原则①前缀原则：前缀（板王系统自带的分区）；详见板王总结（二）板王模块前缀对应表②重复（后字母）原则：重复最后面的一个字母，以便跟CAD 的一级命令的快捷键挂钩Eg：图层的GTT与VFF③加B原则：板王首字母为B，在命令前加B；Eg：虚实转换BXS④加词原则：拼音有多个词，可以从中加取多一个词Eg：虚实转换BXS⑤棋盘原则：将关系延续成键盘上的几何关系，像下棋一样Eg：平面视图助手中的BQ与BA⑥嫡系原则：根据与已有命令的联系，转化成快捷方式的联系；Eg：选配筋表XB与选配筋表开关XX；板王总结（二）板王模块对应表筑行业关于板的专业翻译“slab”（除了一些一级键巧合的以X开头）Eg：平法镜像——FRR，梁（F）平法镜像（RR）Eg：柱定位标注——CA，CAD原基本定位用DA~利用板王前缀C~叠加为CDA~省略D为CA筋绘制”，仅剩Y；一个排版，排版助手，Gidot Typesetter，即Gmean（手段、方法、工具）图面的一种规则（rule），即R一个还没采用的前缀字母的默认设置，前面皆用前缀B-，后面跟各自的功能代号引申：探索者的版块板王总结（三）模板图篇（1）位置：模板图——梁宽校对（2）原则:校对(D)梁(F)宽，故为ADF；（3）用法：①空格键进行图层等参数设置；②多余图素存在不影响校对，因为已经图层指定；③梁线在一个块中，可以进行图层点选设置VS梁截面文字在一个块中则不可以；注：点选图层的时候要拉近放大一点点取，才看得到图层同个、选中与否；④梁线在一个图块中可以校对，无需炸开VS梁截面文字在一个快中无法识别⑤核对结果解读：都是在同一个“”图层中⑥改正截面之后，重新FG会更新比较结果；（1）位置：模板图——线消重连接（2）原则：消重→删除（E）重复（3）功能：将指定图层上的线、弧实体全部进行消除重合（部分重合），能连接的均连为整体。

钢结构pkpm讲解钢框架结构PKPM讲解（2010版）⼀、钢结构→框架→三维模型与荷载输⼊1、轴线输⼊→正交轴⽹（对于柱⽹⽐较规则的结构)→轴线命名（按屏幕提⽰操作）2、楼层定义→柱布置、梁布置注意：关于次梁的布置有两种⽅法，即“次梁按主梁输”、“次梁按次梁输”。

“次梁按主梁输”，次梁与主梁连接⽅式为刚接，梁的相交处会形成⽆柱联接节点，节点⼜把⼀跨梁分成⼀段段的⼩梁，导致整个平⾯的梁根数和节点数会增加很多；因为划分房间单元是按梁进⾏的，因此整个平⾯的房间碎⼩，数量众多。

“次梁按次梁输”，次梁以两端铰接的形式传⼒⾄其承重梁，次梁端点不形成节点、不切分主梁，次梁与次梁之间也不形成节点，这时可避免形成过多的⽆柱节点，整个平⾯的主梁根数和节点数⼤⼤减少，房间数量也⼤⼤减少。

因此，当⼯程规模较⼤⽽节点，杆件或房间数量可能超出程序允许范围时，将“次梁按次梁输”可有效地、⼤幅度减少节点、杆件和房间的数量。

次梁按主梁输和按次梁输，在跨度相差不⼤时其差别影响不⼤，但当跨度相差较⼤时⽀座负弯矩相差较⼤，“次梁按次梁输”配筋偏⼩。

因此，建议在跨度相差不⼤的情况下“次梁按主梁输”还是合理的；但当跨度相差较⼤时还是不要嫌⿇烦，将“次梁按次梁输”结果较为合理。

注意：通常⾮主要承重构件（填充墙、楼梯、阳台、⾬棚、挑檐、空调板等）在整体建模时不⽤输⼊，秩序考虑其荷载即可。

3、构件删除（删除多余构件)4、偏⼼对齐→柱与梁齐（根据屏幕提⽰操作）5、截⾯显⽰→柱显⽰、主梁显⽰、次梁显⽰（以检查截⾯输⼊是否正确）6、楼层定义→本层修改→主梁查改（⽤于楼梯间梁降标⾼）7、此项执⾏完毕后，点击第三个按钮，以检查框架结构是否有误8、楼板⽣成→⽣成楼板→修改板厚→压板布置（按屏幕提⽰操作）修改板厚：设置楼梯间板厚为0，即该房间没有楼板，但是可以设置楼板⾯荷载及导荷⽅式压板布置：⽆论布置还是需要删除压板，执⾏完压板布置或是压板删除命令后，都需要再执⾏⼀次“⽣成楼板”命令9、、荷载输⼊→恒活设置（输⼊楼⾯荷载前必须先⽣成楼板）恒载：⼀般是根据建筑图上楼⾯的做法来计算，恒载取值也不⼀样，在计算恒载时，还要考虑楼下是否有吊顶等。

pkpm课程设计教学一、教学目标本节课的教学目标分为三个部分：知识目标、技能目标和情感态度价值观目标。

1.知识目标：通过本节课的学习，学生需要掌握PKPM软件的基本操作和功能，了解其在我国建筑行业中的应用。

2.技能目标：学生能够熟练运用PKPM软件进行建筑结构的模拟和分析，提高解决实际工程问题的能力。

3.情感态度价值观目标：培养学生对新技术的兴趣和好奇心，增强其对我国建筑行业的自豪感，培养其创新精神和团队合作意识。

二、教学内容本节课的教学内容主要包括PKPM软件的基本操作、功能介绍及其在建筑行业中的应用案例。

1.PKPM软件的基本操作：包括软件的启动、界面熟悉、基本工具的使用等。

2.PKPM软件的功能介绍：包括结构分析、结构设计、可视化展示等。

3.应用案例：通过实际工程案例，让学生了解PKPM软件在建筑行业中的具体应用，提高其解决实际问题的能力。

三、教学方法本节课采用多种教学方法，以激发学生的学习兴趣和主动性。

1.讲授法：讲解PKPM软件的基本操作和功能，让学生掌握软件的使用方法。

2.案例分析法：分析实际工程案例，让学生了解PKPM软件在建筑行业中的应用。

3.实验法：让学生动手操作PKPM软件，进行建筑结构的模拟和分析，提高其实际操作能力。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：提供一本关于PKPM软件的教材，为学生提供理论知识的学习。

2.参考书：提供相关领域的参考书籍，拓展学生的知识面。

3.多媒体资料：制作课件、视频等多媒体资料，为学生提供直观的学习体验。

4.实验设备：准备计算机、PKPM软件及其他实验设备，为学生提供动手操作的机会。

五、教学评估本节课的评估方式包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。

1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估其对知识的理解和应用能力。

2.作业：布置与课程内容相关的作业，让学生巩固所学知识，通过批改作业评估其掌握程度。

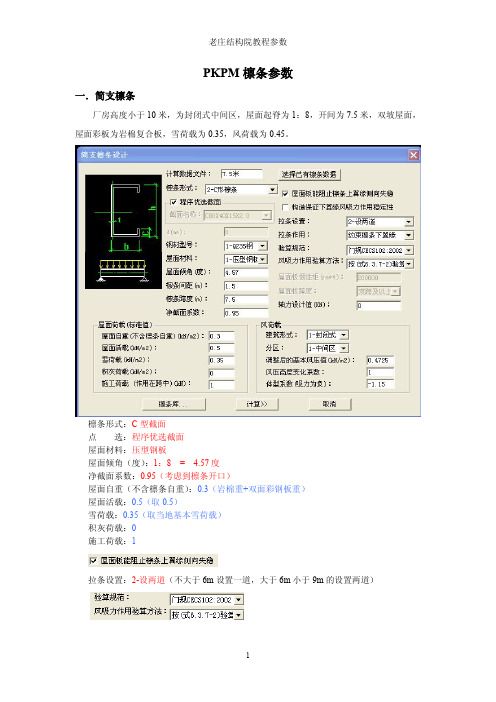

PKPM檩条参数一．简支檩条厂房高度小于10米，为封闭式中间区，屋面起脊为1：8，开间为7.5米，双坡屋面，屋面彩板为岩棉复合板，雪荷载为0.35，风荷载为0.45。

檩条形式：C型截面点选：程序优选截面屋面材料：压型钢板屋面倾角（度）：1：8= 4.57度净截面系数：0.95（考虑到檩条开口）屋面自重（不含檩条自重）：0.3（岩棉重+双面彩钢板重）屋面活载：0.5（取0.5）雪荷载：0.35（取当地基本雪荷载）积灰荷载：0施工荷载：1拉条设置：2-设两道（不大于6m设置一道，大于6m小于9m的设置两道）如果“按附录E验算”的话：（1）屋面板能阻止檩条上翼缘侧向失稳。

（2）屋面板基板厚度不小于0.66mm。

（上翼缘有屋面彩钢板，拉条约束下翼缘平面外受压计算长度）.（檩条不兼作系杆时，轴力取0）（基本风压x1.05）（高度小于10米，土地类别为B类，按门刚规范去1.0）（软件按规范自动取值）计算书：二．连续檩条连续檩条边跨檩条受弯最大厂房高度小于10米，为封闭式中间区，屋面起脊为1：8，开间为7.5米，双坡屋面，屋面彩板为岩棉复合板，雪荷载为0.35，风荷载为0.45。

压型钢板L/150，有吊顶L/240。

1：8=4.57度上翼缘有压型钢板，拉条约束下翼缘板平面外计算长度连续檩条为Z型檩条截面檩条不是上下打板时，不选构造保证风吸力下翼缘受压稳定性一般按门规CECS102:2002验算按此验算如果“按附录E验算”的话：（1）屋面板能阻止檩条上翼缘侧向失稳。

（2）屋面板基板厚度不小于0.66mm。

屋面自重（不含檩条自重）：0.3（岩棉重+双面彩钢板重）屋面活载：0.5（取0.5）雪荷载：0.35（取当地基本雪荷载）积灰荷载：0施工荷载：1（基本风压x1.05）（高度小于10米，土地类别为B类，按门刚规范去1.0）（檩条单纯考虑受弯，不考虑受压，轴力取0）边跨---分区选：2-边缘带（体形系数软件自动生成）中间跨---分区选：1-中间区（体形系数软件自动生成）计算书：边跨0.72改成1.4m,均分个0.7。

P K P M教案土木教研室第一次课1.PKPM软件的应用情况介绍2.补课PKPM软件的内容介绍3.PKPM软件的操作步骤介绍讲课内容：①双击如下图标，进入PKPM主菜单一、模块②选择“结构”模块，并选中左侧主菜单中的PMCAD，使其变成蓝色，右侧此时将显示PMCAD主菜单如下图所示（P M整体结构建模与形成数据文件）③.双击“建筑模型与载荷输入”出现如下图标，然后在“请输入”对话框中输入要建立的新文件或要打开的旧文件名称④.单击“确定”按钮，则启动PMCAD建模程序，如下图所示⑤启动PMCAD主菜单，其右侧菜单如下图所示1.布置轴网①单击轴线输入，出现如下图所示②单击正交轴网，如下图所示③通过定义开间和进深形成正交轴网，定义开间是输入横向定位轴线从左到右连续各跨跨度，定义进深是输入纵向定位轴线从下到上各跨跨度，跨度数据可用光标从屏幕上已有的常见数据中选择或从键盘输入，如下图所示④输完开间和进深后单击“确定”按钮，这时可形成一个正交轴网，将此轴线可移光标布放在屏幕上任意位置，布置时可输入轴线的倾斜角度，也可以与已有网格捕捉连接。

如下图所示2.楼层定义（布置柱子和梁）①单击屏幕右侧菜单“楼层定义”，弹出“楼层定义”子菜单，如下图所示1）单击柱布置，出现柱布置菜单如下图所示，可进入柱截面定义、布置等。

②单击“新建”按钮，弹出柱截面定义的对话框，如下图所示③单击“确定”定义一柱截面④选择已定义的柱然后单击布置，在指定位置上布置柱2）单击梁布置，出现柱布置菜单如下图所示，可进入梁截面定义、布置等⑤单击“梁布置”，梁的布置步骤同柱的布置步骤,布置效果如下图⑥单击“偏心对齐”如下图所示⑦单击“柱与粱齐”，出现如下对话框输入Y,选取需要对齐的柱子，点取参考粱，用光标选择需要对齐的边3.荷载输入①单击“楼面恒活”出现如下图标，单击添加，输入橫载3.24和活载2.0，然后单击“确定”②单击“荷载输入”，会出现如下图标③单击“梁间荷载”，出现如下图标选择“线荷载”，输入荷载值④选中需要布置的荷载，单击“布置”，布置荷载如下图所示4. 设计参数①单击“设计参数”出现如下②第一标准层建完之后，添加新标准层做法如下③点击“确定”5. 楼层组装1）2）①保存退出②确定（pmcad 的第一部就完成了）1.楼面布置操作内容2.楼面荷载传导计算3.绘制结构平面图讲课内容：6. 全房间开洞、修改板厚、荷载修改①主要是房间开洞、修改板厚主要是各层楼板开洞修改板厚楼板错层强度等级菜单如下7. 荷载的修改①回车（第1标准层不用荷载修改）9. 画板的平面施工图①点击楼板计算②点击自动计算回到主菜单③点击进入绘图④点击楼板钢筋⑤点击逐间布筋如下图⑥布置完之后效果如下图1. 形成PK文件2.平面结构交互式输入及计算3.绘制结构平面图讲课内容：10.进入PK文件菜单形成PK文件主要功能：生成PK软件结构计算所需的数据文件。

PKPM微课第六⼗五、六⼗六期：2017⼗⼤常见疑难问题解析（⼀）、（⼆）第65期1、请问加腋板怎么建模？答：加腋板的建模⾮常简单，直接输⼊加腋的长度和⾼度即可，PMSAP与slab都可以。

2、问⼀下，框⽀转换结构框⽀柱的倾覆⼒矩的限值应该怎么理解？有的时候觉得有问题。

答：限制按照规范的要求控制，框⽀框架倾覆⼒矩不多于结构底层倾覆⼒矩的50%。

3、设备平台发⽣共振，如何处理？答：尽量调整平台的构件截⾯及布置，错开设备周期与平台周期，⼆次共振会加⼤地震作⽤效应，增⼤幅度可能会达到1.5倍以上。

4、请问⼤板结构体系的刚度⽅法系数具体到底和⼩板结构有什么区别？答：没有区别。

5、⽆梁楼盖的处理和正常结构设计有什么区别？答：不太⼀样，下⼀节课程会讲到，⽆梁楼板要考虑板的⾯外刚度，正常楼板不考虑板⾯外刚度，⾯内⽆限刚。

6、⽆梁楼盖也讲⼀下吧，谢谢。

答：下⼀节课会讲到，敬请期待！7、没讲加腋⼤板的梁应该怎么设计⽐较合理？答：梁并⽆特殊要求。

8、两跨的⽆梁楼盖，对相邻跨度差异是不是有限制？答：因为⽆梁楼盖是整体⼀层做有限元分析，即使跨度有差异，也能计算出这种差异性，这不同于静⼒⼿册的简化算法。

9、请教梁加腋和板加腋的区别？答：⼀个是对梁根部加强⼀个是对板加强。

10、框架梁计算刚度放⼤时，能否考虑T型截⾯？答：刚度放⼤系数的计算实际上就是考虑T型截⾯的。

11、剪⼒墙出现⼤偏拉怎么处理？谢谢。

答：如果是符合规范的双肢墙，可以定义双肢墙，让软件按照规范⾃动放⼤剪⼒弯矩进⾏配筋计算。

当然⾸先需了解清楚墙体偏拉的相关规范深层次理解，我原来的课程有详细的讲解，可查看。

12、轴⼒下的倾覆⼒矩和规定⽔平⼒作⽤下的倾覆⼒矩有什么区别？轴⼒⽅式倾覆⼒矩在普通的剪⼒墙结构形式下是不是不⽤看？答：计算⽅式有区别，规范提出的是规定⽔平⼒V*H的⽅法，这种⽅法仅针对竖向构件连续的，对于转换结构不适⽤。

两种计算⽅法原理有别，详细见我课程PPT。

板王总结（一）快捷键原则注：快捷键的设置不宜连续让同一根手指按不同的键盘位参数文件读入源文件：1.位置：（1）bwfdc：C:\Windows\System32（2）其他：安装根文件夹下2.源文件：（1）bwfdc.ini——计算画图参数的的设置；（2）bwcmd.ui——命令在下拉菜单中的显示与否、分区等；（3）bwcmddata.txt——“设置——用户界面设置”中的命令来源文件其中，（2）、（3）中命令互不存在时可以互相查找写入；（4）bwmenu.ini——为命令的全拼；模板图快捷方式设定的根本思想：（1）CAD为核心（一级）；能用一级键则用，不能用的情况下才采用的原则①前缀原则：前缀（板王系统自带的分区）；详见板王总结（二）板王模块前缀对应表②重复（后字母）原则：重复最后面的一个字母，以便跟CAD 的一级命令的快捷键挂钩Eg：图层的GTT与VFF③加B原则：板王首字母为B，在命令前加B；Eg：虚实转换BXS④加词原则：拼音有多个词，可以从中加取多一个词Eg：虚实转换BXS⑤棋盘原则：将关系延续成键盘上的几何关系，像下棋一样Eg：平面视图助手中的BQ与BA⑥嫡系原则：根据与已有命令的联系，转化成快捷方式的联系；Eg：选配筋表XB与选配筋表开关XX；板王总结（二）板王模块对应表的翻译筑行业关于板的专业翻译“slab”（除了一些一级键巧合的以X开头）Eg：平法镜像——FRR，梁（F）平法镜像（RR）Eg：柱定位标注——CA，CAD原基本定位用DA~利用板王前缀C~叠加为CDA~省略D为CA筋绘制”，仅剩Y；一个排版，排版助手，Gidot Typesetter，即Gmean（手段、方法、工具）图面的一种规则（rule），即R一一个还没采用的前缀字母的默认设置，前面皆用前缀B-，后面跟各自的功能代号引申：探索者的版块板王总结（三）模板图篇（1）位置：模板图——梁宽校对（2）原则:校对(D)梁(F)宽，故为ADF；（3）用法：①空格键进行图层等参数设置；②多余图素存在不影响校对，因为已经图层指定；③梁线在一个块中，可以进行图层点选设置VS梁截面文字在一个块中则不可以；注：点选图层的时候要拉近放大一点点取，才看得到图层同个、选中与否；④梁线在一个图块中可以校对，无需炸开VS梁截面文字在一个快中无法识别⑤核对结果解读：图例相同都是在同一个“”图层中⑥改正截面之后，重新FG会更新比较结果；（1）位置：模板图——线消重连接（2）原则：消重→删除（E）重复（3）功能：将指定图层上的线、弧实体全部进行消除重合（部分重合），能连接的均连为整体。

1我是外地的，怎么来参加培训呢？是用怎么样的形式讲呢？答：用YY进行语音讲座（类似于QQ语音的网络语音软件），讲课之前发课件，对课件进行讲解，才用课件+语音+截图的方式进行讲解。

外地学员只要可以上网就可听讲座。

对于基础比较薄弱或者想快速上手独立做设计的可以报面授班面授班详见面授班招生简章。

2 为什么不用视频讲座？有视频吗？答：由于目前网络带宽问题，进行视频讲座只能支持3到5个人，效果很不理想，而音频可以支持最多数百人同时在线听。

由于老庄结构以培训混凝土概念为主，只需讲解，无需演示。

对于需要进行演示的PKPM操作和CAD操作，会录制成视频提前发送给学员。

3我可不可以买光盘，买录音或者视频？答：目前不可以。

培训不仅仅是讲解课程，同时要有师生互动，老师布置的作业要点评和批改。

这样才能保证教学质量。

老庄以培训高质量学员为己任。

只听录音和看讲座不能达到最佳效果。

4听完讲座我真能达到设计院工作3年水平吗？答：讲课的讲师均为各地甲级院工作10年左右的一级注册工程师，有丰富的设计经验。

同时也带过多名新手，对于如何指导新手有丰富的教学经验。

对于听课效果，你必须保证对于老师讲课内容完全消化，布置作业认真完成，才能达到效果。

如果像大学时候那样，想听就听，不完成作业，当然不能达到满意效果了。

5如果中途觉得培训效果不理想怎么办？答：在缴费之前你有4节课的试听课程，满意了就可以付50%的费用继续听下去。

如果到最后你满意了，就可以缴纳剩余的50%的费用。

各个过程你有很多选择的机会。

6，万一我有事情不能上课怎么办？答：每次课程都会有专门的人录音。

课后可以下载录音进行补救。

7做设计真的很挣钱吗？答；相对于施工来说，最起码工作稳定，不需要东奔西跑，至于挣钱需要靠自身努力，建立良好的人脉关系。

8报名参加培训有什么要求没？答：初级入门班报名要求至少是大专以上学历。

PKPM和CAD要能熟练使用。

老庄以培训结构设计为主，而不是培训相关软件操作。

第四讲——设计关键参数◆如身随图，走图认形；◆建筑物的场地：（1）风荷载——基本风压——查荷载规范的风压和雪压表多层结构——50年一遇（n=50）高层结构——（高规）舒适度基本风压——10年一遇（n=10）（2）抗震设防烈度、加速度值、分组——抗规注：加速度值在设防烈度7度（0.1g，0.15g即7度半）和8度（0.2g，0.3g即8度半）时有两个加速度值，第五讲第一标准层PMCAD初步建模◆一般首层标准层（正负零零）是不建立的，直接建立二层标准层即，建筑图的二层标准层才是pmcad建模的第一标准层◆悬臂梁3m以内一般是没问题的◆可以不用轴网，直接轴线（=开间）也可以◆（1）基本的轴线——考虑基本的一般梁柱（2）楼梯梁、挑梁、走道梁等一些小细节可以用其他（拖动复制命令等）进行二次操作；第六讲应用PMCAD的建立结构模型◆挑雨篷等——不用建模——直接用局部荷载就行了◆轴网的一致性（上下层轴线）◆注意：楼层组装的时候，添加楼层时候，要把右边的楼层的插入添加位置控制好。

◆04版——结构楼层布置——保留原荷载第七讲梁板布置方法与操作◆基本原则——建筑的功能◆（1）可出现梁的利用点：（也要尽量少，尽量矮）——高级写字楼办公室的地方（有吊顶的地方），楼板是允许出现板中梁的（2）不可出现梁的禁忌点：——住宅的客厅、主卧、次卧的顶板注：根据梁可否出现，最终确定次梁的方向，尽量与建筑使用一致（例如隔墙）。

◆尽量保持上下层的次梁位置的一致——Pkpm——楼层定义——层编辑——层间编辑——（编辑栏）添加标准层（可以用来实现多层标准层的联动修改，即，修改一个标准差，同时也改变了联动的标准差）（注：只有新创“网格、点”的联动以及之上的构件可以实现联动，单纯的构件偏移不行）（联动编辑完成之后，要注意把层间编辑全删掉）（删除构件自动联动）（执行某一个操作完毕，点击右键，就有一个层间编辑的具体选项，从而实现层间编辑）◆柱距一般7~8m，这个范围内的内柱是可以删除的（这样，有时会涉及梁上起柱，一般是没问题的，且层数不多时，柱子的截面是可以取小的）◆建模一般顺序：（1）第一标注层主梁、柱建模——各标注层——结构布置分析与次梁的建立、柱的位置数量优化（利用，层间编辑）（2）如果“构布置分析与次梁的建立、柱的位置数量优化”的层数、数量较大，其实先第一标准层的次梁等大局（包括荷载大体输入完毕）完成之后，再各层小布置，最终在再期小修改。

█左键实现三维旋转(右键开起该功能，再右键关闭该功能)█“改柱截面”时生成的一些参数，点击上方菜单栏的“平面简图”可以消去█柱菜单1中的“改柱截面”——选择一个或多个柱构件进行修改截面柱菜单2中的“换柱截面”——选择一类柱构件进行修改截面█下面底部的“极轴、格栅。

”等按键必须要是双击才能开启，单击无效。

█网点锁定：只能捕捉栅格点█下面底部的“极轴。

”有各构件的注释数据显示开关按钮，其中“多层”是支持在一个标准层修改，同时修改了其他标注层同一位置的构件。

█相对坐标@——相对上一点的坐标相对坐标！——相对光标点的坐标█结构信息——各层信息——几何信息（可以实现各个层所采用的对应标准层以及层高的快速设定）<用鼠标按住拖动，可以实现多个层高的一次性修改，以及“材料信息”里面的等级的多个一次性修改——按住拖动选择完，右键，修改>█构造柱是否参与工作——主要是影响抗震验算——当不参与工作时候，是通过提高抗震验算百分率来验算的；参与工作时，是按照实际柱面积来计算的，而且，参与计算的时候，也影响承压整体稳定验算。

█有洞口墙梁折减系数——假如有两个洞口，则该系数不起作用，程序默认按照1.0处理，即不折减。

█结构层所对应的下端层号——但存在跨层的时候，要在实际的下端层号前面加一个负号“-”，例如，“-1”、“-2”等█在进行“距离砖墙”方式建立砖墙时候，选构件时候，点击的是靠近构件的哪一端就就是新砖墙起点距离的参照点。

█结构信息——砖混总体信息/GSSAP总体信息（分别对应砖混和框架结构）——在建立模型之前必须要进行该总体信息的控制█上方工具栏2——清理虚柱█轴网用来辅助柱、剪力墙的输入，梁的输入不用；砖混结构的建模，轴网用来辅助外墙的建立，内墙采用“距离砖墙”的方式建立。

█建立轴网时，注意其中的“炸开轴网”，是把整体的轴网炸开成为轴网线。

建立轴网时，缺省值是，定位点在最坐下点，在前面加上负号“-”表示定位点往正方向移动，注意“-”的必须全部连续在左。

PKPM技巧及问题总结目录1. PKPM中主梁与次梁的区别 (3)2.PKPM结构设计使用心得 (5)3.PKPM程序学习的一些体会 (6)4.参加pkpm学习班的笔记 (14)5.PKPM公司论坛精华帖 (17)6.PK/PM 问答 (32)7. PKPM新规范版本变化笔记 (42)8.运用PKPM软件进行无梁楼盖结构的设计 (48)9.TAT计算模型的合理简化 (49)10.pkpm新天地三期咨询台答问摘编 (51)11.多层框架电算结果的人工调整 (54)12.建筑结构(SATWE)的总信息 (55)13. PKPM参数问题 (60)一. PKPM中主梁与次梁的区别-------------次梁在PMCAD主菜单1和主菜单2不同输入方法的比较分析次梁可在PMCAD主菜单1中和其它主梁一起输入，程序上称为“按主梁输入的次梁”，也可在PMCAD主菜2的“次梁布置”菜单中输入，此时不论在矩形或非矩形房间内均可输入次梁，但只能以房间为单元输入，输入方式不如在PMCAD主菜单1中方便。

次梁在主菜单1输入时，梁的相交处会形成大量无柱联接节点，节点又把一跨梁分成一段段的小梁，因此整个平面的梁根数和节点数会增加很多。

因为划分房间单元是按梁进行的，因此整个平面的房间碎小，数量众多。

次梁在主菜单2输入时，次梁端点不形成节点，不切分主梁，次梁的单元是房间两支承点之间的梁段，次梁与次梁之间也不形成节点，这时可避免形成过多的无柱节点，整个平面的主梁根数和节点数大大减少，房间数量也大大减少。

因此，当工程规模较大而节点，杆件或房间数量可能超出程序允许范围时，把次梁放在主菜2输入可有效地、大幅度减少节点、杆件和房间的数量。

在主菜单1中输入次梁（简称当主梁输）和在主菜单2中输入的次梁（简称当次梁输）在程序处理上有很多不同点，计算和绘图结果也会不同。

1、导荷方式的不同作用于楼板上的恒活荷是以房间为单元传导的，次梁当主梁输时，楼板荷载直接传导到同边的梁上。

利用PKPM进行多层框架结构设计的主要步骤(续)利用PKPM进行多层框架结构设计的主要步骤一、执行PMCAD主菜单1，输入结构的整体模型（一）根据建筑平、立、剖面图输入轴线1、结构标准层“轴线输入”1）结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸2）根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁3）只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层2、“网格生成”——轴线命名（二）估算（主、次）梁、板、柱等构件截面尺寸，并进行“构件定义”1、梁1）抗震规范第6.3.6条规定：b≥2002）主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h3）次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2、框架柱：1）抗震规范第6.3.1条规定：矩形柱b c、h c≥300，圆形柱d≥3502）控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3、板楼板厚：h = l /40 ～l /45(单向板) 且h≥60mmh = l /50 ～l /45(双向板) 且h≥80mm（三）选择各标准层进行梁、柱构件布置，“楼层定义”1、构件布置，柱只能布置在节点上，主梁只能布置在轴线上。

2、偏心，主要考虑外轮廓平齐。

3、本层修改，删除不需要的梁、柱等。

4、本层信息，给出本标准层板厚、材料等级、层高。

5、截面显示，查看本标准层梁、柱构件的布置及截面尺寸、偏心是否正确。

6、换标准层，进行下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。

（四）定义各层楼、屋面恒、活荷载，“荷载定义”1、荷载标准层，是指上下相邻且荷载布置完全相同的层。

2、此处定义的荷载是指楼、屋面统一的恒、活荷载，个别房间荷载不同的留在PM主菜单3局部修改（五）根据建筑方案，将各结构标准层和荷载标准层进行组装，形成结构整体模型，“楼层组装”1、楼层的组装就遵循自下而上的原则。

老庄结构院十期网络高层结构设计全程班课程详细安排计划表教学目标：（1）掌握建筑识图及相关专业配合方法；（2）熟练掌握高层剪力墙结构PMCAD建模方法；（3）熟练掌握高层剪力墙结构类型结构布置原则及技巧；（4）熟练掌握6度、7度、8度区高层剪力墙住宅及框剪办公楼建筑结构设计；（5）熟练掌握高层剪力墙结构类型结构施工图绘制及相关规范条文；（6）熟练掌握各种荷载取值及输入方法；（7）深刻理解高层剪力墙结构类型SATWE参数设置原理及相关规范条文；（8）掌握高层剪力墙结构类型SATWE计算结果查看、合理性判别；（9）掌握高层剪力墙结构类型SATWE结构模型调整及优化方法；（10）熟练掌握AutoCAD图层设置、快捷键、图层管理、图纸空间等绘图技巧；（11）熟练掌握探索者及相关插件快速进行全套结构施工图绘制；（12）熟练掌握桩基础设计方法；（13）熟练掌握桩基础施工图绘制；（14）建立良好的结构概念及抗震设计理念；教学案例：（1）以某xxx工程1（剪力墙结构7度区）为教学案例详细讲述剪力墙结构建模、模型计算分析调整及施工图绘制的全过程。

（2）以某xxx工程2（剪力墙结构8度区）为学员练习案例，老师一对一指导学员完成作业和答疑，强化学员剪力墙结构设计能力。

（3）以某xxx工程3（剪力墙结构6度区）为学员练习案例，彻底巩固学员剪力墙结构设计能力。

（4）以某xxx工程4（框剪结构7度区）为学员练习案例，掌握框架-剪力墙结构设计能力。

课程安排：课次时间课程主要内容讲师0 2012.06.27 高层结构方案思维周老师住宅一建筑识图、剪力墙结构布置、技术条件周老师1 2012.06.30讲解2 2012.07.02 高层剪力墙结构Satwe参数设置精讲周老师3 2012.07.04 以住宅一模型为例讲解结构整体性能控制周老师2012.07.06 模型调整与优化周老师42012.07.07老师在线指导、答疑林老师2012.07.09 剪力墙边缘构件施工图绘制周老师52012.07.10 老师在线指导、答疑周老师6 2012.07.11 住宅二建筑识图、结构布置、调整与优化分析杨老师2012.07.13模型调整与优化杨老师7老师辅导一对一全体2012.07.14“案例二分析相关答疑”8 2012.07.16连梁施工图绘制及连梁超筋分析调整杨老师2012.07.18 住宅常见大样施工图绘制杨老师92012.07.19 老师在线指导、答疑杨老师10 2012.07.20 住宅三建筑识图、结构布置、调整与优化分析陈老师11 2012.07.23 模型调整与优化陈老师2012.07.25 大地下室带上部多塔楼分析讲解陈老师12老师辅导一对一全体2012.07.26“案例三分析相关答疑”132012.07.27桩基础设计的概念、方法林老师2012.07.30 承台设计以及施工图设计演示 (一) 林老师142012.07.31 老师在线指导、答疑林老师2012.08.01 承台设计以及施工图设计演示（二）林老师152012.08.02 老师在线指导、答疑林老师16 2012.08.03 框架-剪力墙设计思路周老师框架-剪力墙案例建筑识图、结构布置、调整与17 2012.08.06周老师优化分析2012.08.08 模型调整与优化周老师182012.08.09 老师在线指导、答疑陈老师2012.08.10 结构经济性控制杨老师192012.08.11 老师在线指导、答疑陈老师2012.08.13 高层结构设计总结林老师202012.08.15 老师在线指导、答疑林老师本表是根据以往教学经验安排的基本课程表，实际上课时将根据学员学习的实际效果和反应情况，对教学侧重点及课程安排可能随时做出局部调整，但课程内容和整体安排基本不变。

（1）代表构件编号（2）当柱查改等要点选构件点选不了时，F9属性再确定（3）（4）PKCAD——平面荷载校核——荷载选择——楼面——楼面导算荷载（一般不显示，否则数据很多很乱）梁自重（在荷载选择中勾选）1/2/3。
