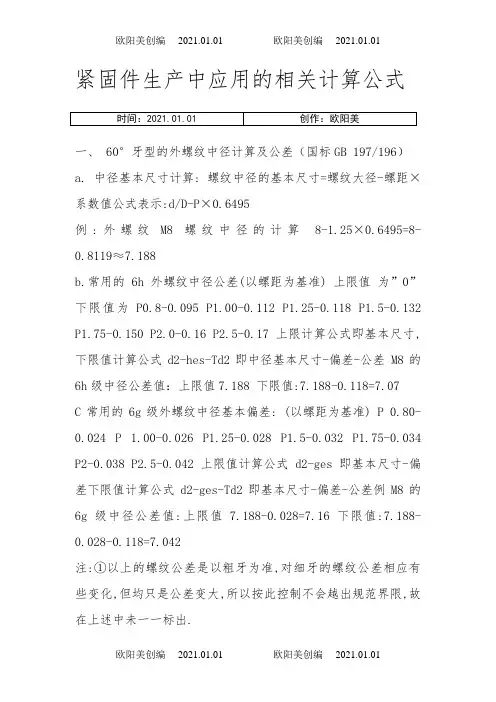

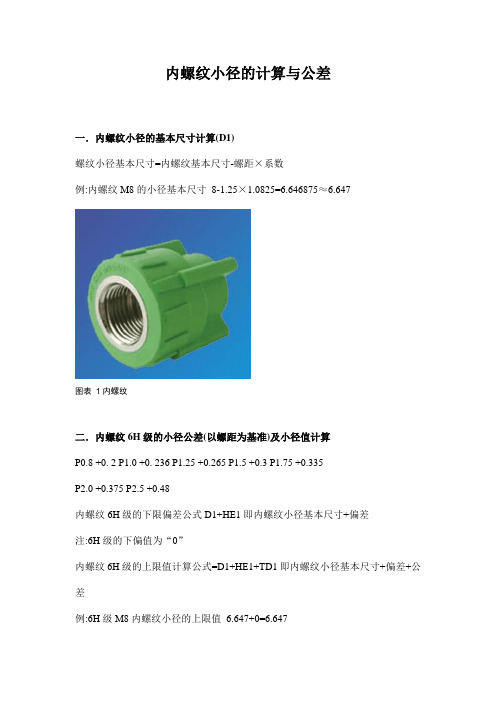

内螺纹小径的计算与公差
一．内螺纹小径的基本尺寸计算(D1)
螺纹小径基本尺寸=内螺纹基本尺寸-螺距×系数
例:内螺纹M8的小径基本尺寸8-1.25×1.0825=6.646875≈6.647
图表1内螺纹
二．内螺纹6H级的小径公差(以螺距为基准)及小径值计算
P0.8 +0. 2 P1.0 +0. 236 P1.25 +0.265 P1.5 +0.3 P1.75 +0.335
P2.0 +0.375 P2.5 +0.48
内螺纹6H级的下限偏差公式D1+HE1即内螺纹小径基本尺寸+偏差
注:6H级的下偏值为“0”
内螺纹6H级的上限值计算公式=D1+HE1+TD1即内螺纹小径基本尺寸+偏差+公差
例:6H级M8内螺纹小径的上限值 6.647+0=6.647
6H级M8内螺纹小径的下限值6.647+0+0.265=6.912
三．内螺纹6G级的小径基本偏差(以螺距为基准)及小径值计算
P0.8 +0.024 P1.0 +0.026 P1.25 +0.028 P1.5 +0.032 P1.75 +0.034
P2.0 +0.038 P2.5 +0.042
内螺纹6G级的小径下限值公式=D1+GE1即内螺纹基本尺寸+偏差
例: 6G级M8内螺纹小径的下限值 6.647+0.028=6.675
6G级M8内螺纹小径的上限值公式D1+GE1+TD1即内螺纹基本尺寸+偏差+公差例: 6G级M8内螺纹小径的上限值是6.647+0.028+0.265=6.94
注:①内螺纹的牙高直接关系到内螺纹的承载力矩的大小,故在毛坯生产中应尽量在其6H级上限值以内
②在内螺纹的加工过程中,内螺纹小径越小会给加工具——丝锥的使用效益有所影响.从使用的角度讲是小径越小越好,但综合考虑时一般采用小径的在中限至上限值之间,如果是铸铁或铝件时应采用小径的下限值至中限值之间
③内螺纹6G级的小径在毛坯生产中可按6H级执行,其精度等级主要考虑螺纹中径的镀层,故只在螺纹加工时考虑丝锥的中径尺寸而不必。
