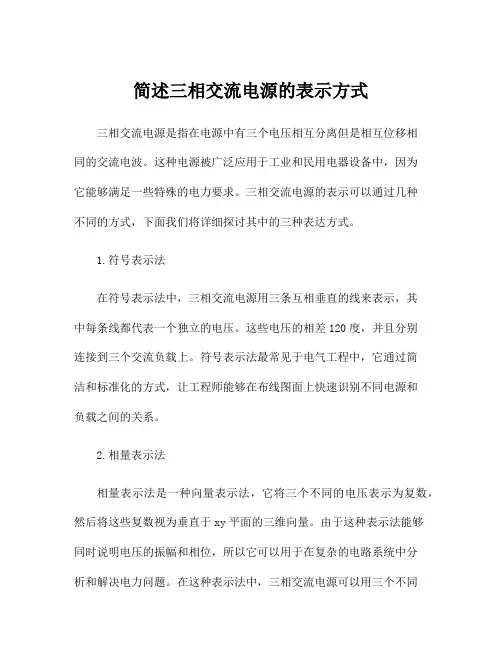

简述三相交流电源的表示方式三相交流电源是指在电源中有三个电压相互分离但是相互位移相同的交流电波。
这种电源被广泛应用于工业和民用电器设备中，因为它能够满足一些特殊的电力要求。
三相交流电源的表示可以通过几种不同的方式，下面我们将详细探讨其中的三种表达方式。
1.符号表示法在符号表示法中，三相交流电源用三条互相垂直的线来表示，其中每条线都代表一个独立的电压。
这些电压的相差120度，并且分别连接到三个交流负载上。
符号表示法最常见于电气工程中，它通过简洁和标准化的方式，让工程师能够在布线图面上快速识别不同电源和负载之间的关系。
2.相量表示法相量表示法是一种向量表示法，它将三个不同的电压表示为复数，然后将这些复数视为垂直于xy平面的三维向量。
由于这种表示法能够同时说明电压的振幅和相位，所以它可以用于在复杂的电路系统中分析和解决电力问题。
在这种表示法中，三相交流电源可以用三个不同的矢量来表示，它们的起点都位于原点。
矢量的长度分别等于对应电压的振幅，而矢量的角度分别等于对应电压的相位。
3.波形表示法波形表示法是一种将电压和电流表示为波形的方式。
在三相交流电源中，每个电压都具有不同的波形，因此，波形表示法使用三个波形来表示三个不同的电压。
这种表示方法是用示波器记录电压波形或电流波形，并将波形图进行打印或展示。
在波形表示法中，我们可以直观地看到不同电压的振幅、频率以及相位差值。
总结：三相交流电源的表示方式可以通过符号表示法、相量表示法和波形表示法这三种方式来展示。
符号表示法是最基本和最简洁的表示方式，主要应用于电气工程中，它可以用来识别不同的电源和负载之间的关系。
相量表示法则更适用于复杂电路系统的分析和解决电力问题。
波形表示法则是最直观的表示方式，适合对电压和电流振动特性的分析和评估。
这三种表示方法可以互相转换和补充，依据需求选择最合适的方式来理解和表述三相交流电源。

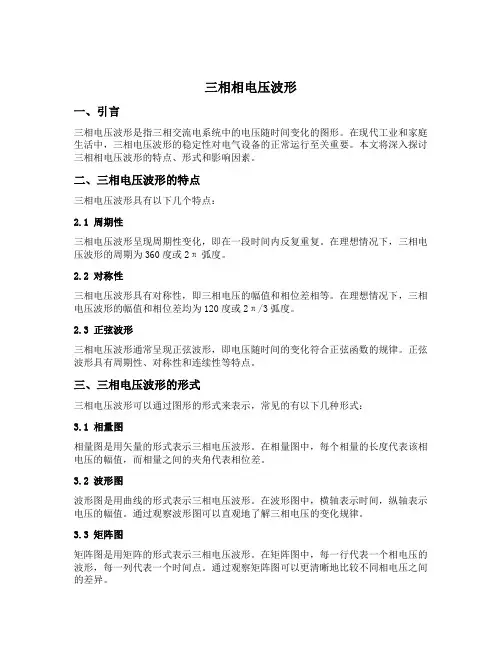

三相相电压波形一、引言三相电压波形是指三相交流电系统中的电压随时间变化的图形。
在现代工业和家庭生活中，三相电压波形的稳定性对电气设备的正常运行至关重要。
本文将深入探讨三相相电压波形的特点、形式和影响因素。
二、三相电压波形的特点三相电压波形具有以下几个特点：2.1 周期性三相电压波形呈现周期性变化，即在一段时间内反复重复。
在理想情况下，三相电压波形的周期为360度或2π弧度。
2.2 对称性三相电压波形具有对称性，即三相电压的幅值和相位差相等。
在理想情况下，三相电压波形的幅值和相位差均为120度或2π/3弧度。
2.3 正弦波形三相电压波形通常呈现正弦波形，即电压随时间的变化符合正弦函数的规律。
正弦波形具有周期性、对称性和连续性等特点。
三、三相电压波形的形式三相电压波形可以通过图形的形式来表示，常见的有以下几种形式：3.1 相量图相量图是用矢量的形式表示三相电压波形。
在相量图中，每个相量的长度代表该相电压的幅值，而相量之间的夹角代表相位差。
3.2 波形图波形图是用曲线的形式表示三相电压波形。
在波形图中，横轴表示时间，纵轴表示电压的幅值。
通过观察波形图可以直观地了解三相电压的变化规律。
3.3 矩阵图矩阵图是用矩阵的形式表示三相电压波形。
在矩阵图中，每一行代表一个相电压的波形，每一列代表一个时间点。
通过观察矩阵图可以更清晰地比较不同相电压之间的差异。
四、三相电压波形的影响因素三相电压波形的形状和稳定性受到多个因素的影响，主要包括：4.1 电源质量电源质量是指供电系统的稳定性和纹波程度。
电源质量好的情况下，三相电压波形更加稳定，纹波更小。
4.2 负载特性不同的负载对三相电压波形有不同的影响。
负载特性主要包括负载功率因数和负载类型。
功率因数越小，三相电压波形的畸变程度越大；负载类型不同，三相电压波形的形状也会有所不同。
4.3 电源电压电源电压是指供电系统的电压稳定性。
当电源电压波动较大时，三相电压波形也会受到影响。

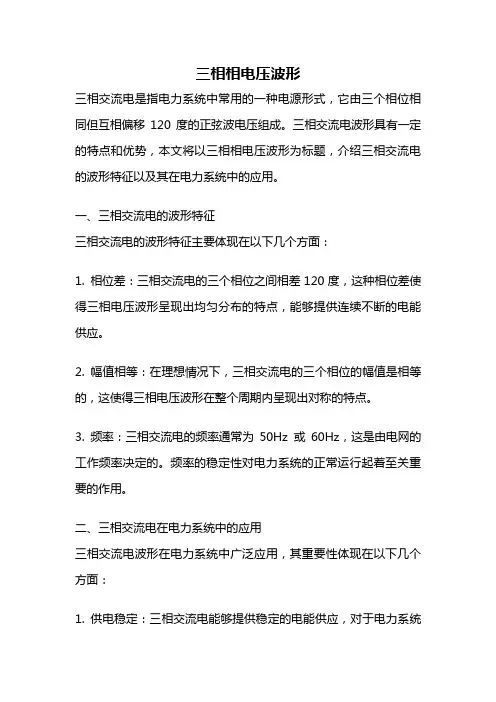

三相相电压波形三相交流电是指电力系统中常用的一种电源形式，它由三个相位相同但互相偏移120度的正弦波电压组成。
三相交流电波形具有一定的特点和优势，本文将以三相相电压波形为标题，介绍三相交流电的波形特征以及其在电力系统中的应用。
一、三相交流电的波形特征三相交流电的波形特征主要体现在以下几个方面：1. 相位差：三相交流电的三个相位之间相差120度，这种相位差使得三相电压波形呈现出均匀分布的特点，能够提供连续不断的电能供应。
2. 幅值相等：在理想情况下，三相交流电的三个相位的幅值是相等的，这使得三相电压波形在整个周期内呈现出对称的特点。
3. 频率：三相交流电的频率通常为50Hz或60Hz，这是由电网的工作频率决定的。
频率的稳定性对电力系统的正常运行起着至关重要的作用。
二、三相交流电在电力系统中的应用三相交流电波形在电力系统中广泛应用，其重要性体现在以下几个方面：1. 供电稳定：三相交流电能够提供稳定的电能供应，对于电力系统的正常运行至关重要。
通过合理的调度和控制，可以保证用户得到稳定的电力供应。
2. 传输效率高：相比于单相交流电，三相交流电的传输效率更高。
在输电过程中，三相交流电能够利用三根相位线分别传输电能，减小了线路的损耗。
3. 电力平衡：三相交流电的三个相位之间相差120度，能够使得电力系统保持较好的平衡。
在电力系统中，通过合理的负载分配和控制，可以使得三相电流保持相对平衡，减小线路的过载风险。
4. 电能质量高：三相交流电波形对电能质量要求较高。
电力系统中，通过采取措施，如滤波器、稳压装置等，可以保证电能质量，减小电力系统对设备和用户的影响。
5. 电力系统的可靠性：三相交流电的波形特点和优势使得电力系统具备较高的可靠性。
在电力系统中，通过合理的设计和运行，可以保障电力系统的可靠供电，提高供电可靠性。
三相交流电波形具有相位差、幅值相等和频率稳定等特点，广泛应用于电力系统中。
三相交流电的波形特征和优势使得电力系统能够提供稳定、高效、可靠的电力供应，为现代社会的发展提供了重要的能源支持。

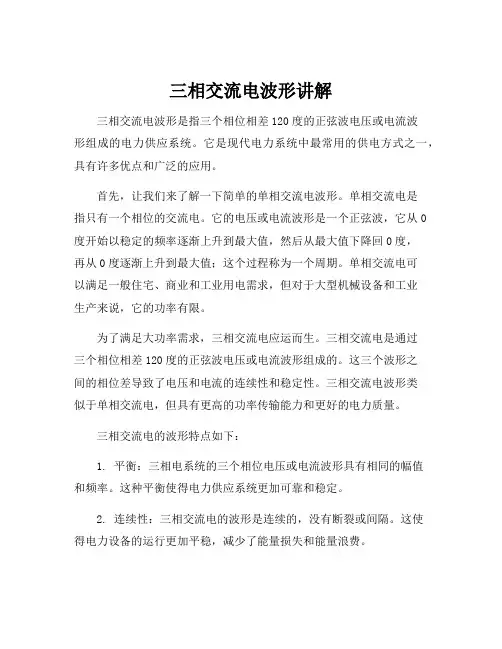

三相交流电波形讲解三相交流电波形是指三个相位相差120度的正弦波电压或电流波形组成的电力供应系统。
它是现代电力系统中最常用的供电方式之一，具有许多优点和广泛的应用。
首先，让我们来了解一下简单的单相交流电波形。
单相交流电是指只有一个相位的交流电。
它的电压或电流波形是一个正弦波，它从0度开始以稳定的频率逐渐上升到最大值，然后从最大值下降回0度，再从0度逐渐上升到最大值；这个过程称为一个周期。
单相交流电可以满足一般住宅、商业和工业用电需求，但对于大型机械设备和工业生产来说，它的功率有限。
为了满足大功率需求，三相交流电应运而生。
三相交流电是通过三个相位相差120度的正弦波电压或电流波形组成的。
这三个波形之间的相位差导致了电压和电流的连续性和稳定性。
三相交流电波形类似于单相交流电，但具有更高的功率传输能力和更好的电力质量。
三相交流电的波形特点如下：1. 平衡：三相电系统的三个相位电压或电流波形具有相同的幅值和频率。
这种平衡使得电力供应系统更加可靠和稳定。
2. 连续性：三相交流电的波形是连续的，没有断裂或间隔。
这使得电力设备的运行更加平稳，减少了能量损失和能量浪费。
3. 高效性：相较于单相交流电，三相交流电的功率传输能力更高。
三相系统可以提供更大的电功率，满足大型机械设备和工业生产的高能耗需求。
4. 节省资源：由于三相交流电的高效性，能够以较低的电流传输相同的功率。
这意味着在输电过程中，可以使用更小直径的导线和更小容量的变压器，节省了成本和资源。
三相交流电波形的应用十分广泛。
它被广泛应用于工业制造，包括电动机、发电机、压缩机、制冷设备和水泵等。
此外，三相交流电还广泛用于城市和乡村的电力供应系统，为居民和商业用户提供稳定可靠的电力。
在实际应用中，我们需要了解和掌握三相交流电波形的特点以及如何正确运用它。
这包括了如何安装和维护三相电系统、如何进行三相电的测量和测试、如何计算三相电的功率和功率因数等等。
了解三相交流电波形的特点将帮助我们更好地理解、应用和管理电能，实现能源的高效利用和可持续发展。

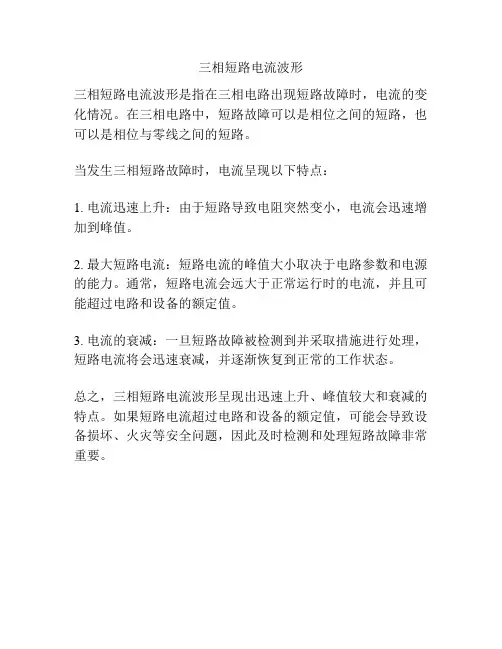

三相短路电流波形
三相短路电流波形是指在三相电路出现短路故障时，电流的变化情况。
在三相电路中，短路故障可以是相位之间的短路，也可以是相位与零线之间的短路。
当发生三相短路故障时，电流呈现以下特点：
1. 电流迅速上升：由于短路导致电阻突然变小，电流会迅速增加到峰值。
2. 最大短路电流：短路电流的峰值大小取决于电路参数和电源的能力。
通常，短路电流会远大于正常运行时的电流，并且可能超过电路和设备的额定值。
3. 电流的衰减：一旦短路故障被检测到并采取措施进行处理，短路电流将会迅速衰减，并逐渐恢复到正常的工作状态。
总之，三相短路电流波形呈现出迅速上升、峰值较大和衰减的特点。
如果短路电流超过电路和设备的额定值，可能会导致设备损坏、火灾等安全问题，因此及时检测和处理短路故障非常重要。
三相交流电源与单相交流电源的区别（电工基础知识培训答疑之一）石如东2015年7月3日1】三相交流电源：对称三相交流电俗称三相电，是由三个相位差120°、按正弦变化、最大值相等，频率相同的交流电势组成，其波形图和向量图如图一所示图一三相交流电源波形图和向量图三相交流电又称为动力电，具有2个电压值，即380V和220V，通常用于工业用电。
在某些场合使用660V三相交流电。
2】单相交流电源：成周期性正弦变化的交流电势，其波形图如图二所示。
由波形图中可以看出，单相交流电就是三相交流电中的一相电势，因此单相交流电可以从三相交流电中获得。
单相交流电又称为民用电，其电压值为220V，即家庭用电。
有些国家或地区使用110V的交流电作为民用电，如日本等国。
uωtT图二单相交流电源波形图3】把单相交流电称作“两相电”是错误的。
在电工基础知识中，所谓“相”是指电源的输出端线，端线与中线之间的电压称为“相电压”，其值为220V。
任意两相之间的电压称为“线电压”，其值为380V。
可见“两相电”不能作为单相电的称呼。
4】某些特殊情况下，取用三相交流电源中的2相作为供电电源，此时可以称为两相电，电压值为380V。
5】三相交流电是由三个单向交流电组合而成，对比图一和图二的曲线可以清晰的看出这个关系。
6】无论是三相交流电还是单相交流电，我们通常说的电压值都是有效值，如380V、220V、110V等。
7】有效值与最大值的关系。
有效值≠峰值，峰值电压定义：电压从零电压到最高点的电压，即电压最大值。
峰值是正弦交流电三要素之一。
（正弦交流电三个要素：最大值（峰值）、周期（频率f、角频率ω）和相位（初相位）。
）正弦交流电峰值Um=√2×U 式中U=有效值例：220V市电(单相交流电)的峰值是多少？三相交流电380V的峰值是多少？220V：Um=1.414×220=311V380V：Um=1.414×380=537V如果按照标准规定的电压允许10%的上限值计算：220V最大值将达到242V；380V最大值将达到575V。
三相四线制工作原理
三相四线制工作原理是指电力系统中使用三相交流电源，通过四根导线进行输送和配电的一种电源供电方式。
这种工作原理是基于三相交流电的特性和电力系统的设计需求。
在三相四线制系统中，有三根相线（即A相、B相和C相）
和一根中性线。
每个相线上的电压之间相位差120度，形成一个三相交流电源。
工作原理如下：
1. 三相交流电源产生电压波形，其中A相、B相和C相的电
压波形相位差120度。
2. 这些电压波形通过三相线路，分别连接到系统中的负载设备或配电设备。
3. 负载设备消耗电能，并将电能转化为所需的机械能、热能等。
4. 负载设备消耗电能后，电流由负载设备返回到电源系统。
5. 中性线将返回的电流进行导引和分配，以防止不均衡的电流流过各个相线。
6. 系统中的地线用于保护安全，将电流流回地面，以避免电击和其他潜在的危险。
三相四线制的工作原理充分利用了三相交流电的特性，允许大功率的输送和供电。
同时，使用中性线可以在负载不均衡时提供平衡的电流分配，提高系统的可靠性和稳定性。
这种供电方式广泛应用于电力系统、工业设备和建筑物的电力配电系统中。
三相整流桥电路图原理三相整流桥电路图是一种常见的电路结构，用于将三相交流电转换为直流电。
其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。
首先，我们来看一下三相交流电的基本特点。
三相交流电是由三个相位相差120度的交流电信号组成的，其波形呈现出三个相位间隔相等且相位差120度的正弦波。
在实际应用中，我们通常使用带有中性线的三相交流电源，其电压波形可以表示为Ua=Usin(ωt)，Ub=Usin(ωt-120°)，Uc=Usin(ωt-240°)，其中Us为幅值，ω为角频率，t为时间。
接下来，我们将介绍三相整流桥电路图的基本结构。
三相整流桥电路由六个二极管组成，这些二极管被连接成一个桥式结构，其中每个二极管的正极和负极分别连接到三相交流电源的三个相位上，而中性线则连接到桥式结构的中心节点。
在这种连接方式下，当三相交流电的任意一个相位的电压为正值时，桥式结构中的某两个二极管将导通，从而使得电流沿着固定方向流动，这样就实现了对交流电的整流作用。
在实际应用中，我们通常会在三相整流桥电路图的输出端加上滤波电路，以减小直流电的波动，使得输出电压更加稳定。
此外，还可以根据具体的需求，在输出端加上电压调节电路，以实现对输出电压的调节。
总的来说，三相整流桥电路图是一种常见的电路结构，其原理是利用三相交流电的相位差，通过适当的连接方式，使得在任何时刻都有至少一个二极管可以导通，从而实现了对交流电的整流作用。
在实际应用中，我们通常会在输出端加上滤波电路和电压调节电路，以满足不同的需求。
希望通过本文的介绍，能够对三相整流桥电路图的原理有一个更加深入的理解。
三相全控整流桥的45度波形是指在整流桥中对三相交流电源进行控制，使得输出的电流波形的导通角度为45度。
在三相全控整流桥中，有六个开关管（晶闸管或二极管）分别对应三相交流输入的正半周和负半周。
通过控制这些开关管的导通和截止，可以实现对输出电流的调控。
当电流波形的导通角度为45度时，开关管会依次导通，使得输出电流波形变为矩形波。
每个开关管的导通时间为45度，间隔时间为135度。
由于控制的存在，输出电流可以在一个周期内的任意时间段内导通，从而实现电流的精确控制。
这种波形控制方法可以用于调整输出电流的平均值、功率因数和谐波含量。
其应用广泛，例如在电力变流器中将交流电转换为直流电、调节速度和转矩的交流电机驱动系统等。
总之，三相全控整流桥的45度波形是指对三相交流电源进行控制，使得输出电流波形的导通角度为45度，通过调控导通时间实现对输出电流的精确控制。
三相交流电机工作原理三相交流电机是一种常见的电动机，广泛应用于各种工业、农业和家庭设备中。
它的工作原理基于电磁感应和旋转磁场的相互作用，通过三个相位的交流电源提供动力。
本文将详细介绍三相交流电机的工作原理。
一、三相交流电源三相交流电机需要一个三相交流电源来提供动力。
三相交流电源是由三个单独的正弦波形成的，每个波形之间相位差为120度。
这些波形可以通过变压器或发电机产生，也可以通过变频器控制产生。
二、旋转磁场当一个三相交流电源被连接到一个线圈中时，它会在线圈中产生一个旋转磁场。
这是由于每个线圈都会随着正弦波的变化而不断地改变其极性。
当这些线圈排列在一起时，它们共同产生了一个旋转磁场。
三、感应当一个导体位于旋转磁场中时，它会感受到这个磁场并产生感应电动势。
如果导体是一个线圈，则感应电动势将导致线圈内部产生电流。
这个电流将与旋转磁场互相作用，导致线圈开始旋转。
四、定子和转子三相交流电机由一个定子和一个转子组成。
定子是一个固定的线圈，通常安装在电机的外部。
转子是一个可旋转的线圈，通常安装在电机的内部。
五、同步速度当三相交流电源提供动力时，它会产生一个旋转磁场。
这个旋转磁场会导致转子开始旋转。
然而，由于电机中存在一些损耗，实际上它并不会以完全同步的速度旋转。
这就意味着它的速度将略微低于同步速度。
六、感应电动势当三相交流电源提供动力时，它会在定子中产生一个旋转磁场。
这个旋转磁场将感应出一个感应电动势，这个感应电动势将导致线圈内部产生电流。
这个电流将与旋转磁场互相作用，并导致线圈开始旋转。
七、起动当三相交流电机被启动时，它通常需要一些额外的帮助才能开始运行。
这可以通过向线圈中注入一个瞬时电流来实现，这个电流将产生一个强磁场并导致转子开始旋转。
一旦转子开始旋转，它就可以继续以自己的速度运行了。
八、空载和负载当三相交流电机处于空载状态时，它的负载非常小。
这意味着它可以以较高的速度运行，因为没有外部负载会减慢它的速度。
三相交流电整流原理一、引言三相交流电整流是将三相交流电转换为直流电的过程。
在工业和家庭用电中，直流电的需求越来越大，因此三相交流电整流技术显得尤为重要。
本文将介绍三相交流电整流的原理以及应用领域。
二、三相交流电的特点三相交流电是指电源中同时存在三个相位的交流电信号。
它具有周期性、频率稳定、电压平稳等特点。
在三相交流电中，每个相位的电压波形相互间隔120度，相位之间形成一个平衡的三角形。
这种特点使得三相交流电在大功率传输和工业生产中得到广泛应用。
三、三相交流电整流的原理三相交流电整流的原理是利用整流器将三相交流电转换为直流电。
整流器是一种电子器件，它可以将交流电信号转换为单向电流信号。
常见的整流器有单相整流器和三相整流器。
1. 单相整流器单相整流器是将单相交流电转换为直流电的装置。
它由变压器、整流管和滤波电容组成。
当单相交流电通过变压器降压之后，经过整流管进行整流，将交流电转换为单向的直流电。
然后，通过滤波电容将直流电进行滤波，使其更加平稳。
单相整流器适用于小功率的电子设备，如电脑、手机充电器等。
2. 三相整流器三相整流器是将三相交流电转换为直流电的装置。
它由变压器、整流桥和滤波电容组成。
三相交流电通过变压器降压之后，经过整流桥进行整流。
整流桥是由六个二极管组成的电路，可以将三相交流电信号转换为单向的直流电信号。
然后，通过滤波电容对直流电进行滤波，使其更加平稳。
三相整流器适用于高功率的工业设备，如电动机、变频器等。
四、三相交流电整流的应用领域三相交流电整流技术在工业和家庭用电中有广泛的应用。
以下是几个常见的应用领域：1. 电力传输在电力传输中，三相交流电整流技术可以将输送到用户的三相交流电转换为直流电，以满足直流电的需求。
直流电具有输电损耗小、输电距离远等优点，因此在长距离输电中得到广泛应用。
2. 工业自动化在工业自动化中，很多设备需要使用直流电进行驱动，如电动机、变频器等。
通过三相交流电整流技术，可以将三相交流电转换为直流电，为工业设备提供所需的直流电信号。
三相对称交流电源的特点引言三相交流电源是现代工业和家庭用电的重要能源之一，它具有许多独特的特点和优势。
本文将详细探讨三相对称交流电源的特点，包括其电压波形、功率传输能力、稳定性以及应用范围等方面。
电压波形稳定三相交流电源的电压波形相对于单相电源来说更为稳定。
在三相电源中，三个相位的电压波形具有等幅值、120度相位差和正弦波特性。
这种波形特点使得三相交流电源的电压更加平稳，减少了各种电器设备因电压波动而引起的故障和损坏的可能性，提高了电网的稳定性和可靠性。
功率传输能力强三相交流电源具有较大的功率传输能力。
由于三相电源具有三个相位的特点，三相电网中的三相电流可以相互补充，使得功率的传输更加平衡和稳定。
相比之下，单相电源的功率传输相对不稳定，容易产生功率波动和电网负荷不均衡的问题。
因此，三相交流电源在工业领域广泛应用，可以满足大功率设备的需求。
电能利用率高三相交流电源的电能利用率相对较高。
由于电网中三相电流具有120度相位差，三相电流在过零点的时间间隔均匀分布，从而降低了电能的浪费。
相比之下，单相电源的电流波形在过零点的时间间隔不均匀，容易产生电能浪费，降低了电能的利用效率。
因此，三相交流电源在大部分高效能源转换系统中得到了广泛应用。
抗干扰能力强三相交流电源具有较强的抗干扰能力。
由于三相电源的三个相位电压波形相互之间相差120度，使得通过相位差的方式可以有效抵消外界电磁干扰，减小了对电网的影响。
这使得三相交流电源在面对电磁干扰和其他干扰源时，具有较强的抵抗能力，确保了电网的运行稳定性。
可靠性高三相交流电源具有较高的可靠性。
由于三相电源中的三个相位相互独立，相位间不存在关联关系。
这种特点使得在一个相位出现故障时，其他相位仍能正常运行，从而保证了电网的持续供电。
相比之下，单相电源由于只有一个相位，一旦出现故障，将会导致整个电源中断，造成供电中断。
因此，三相交流电源能够提供高可靠性的电力供应。
应用范围广泛三相交流电源应用范围广泛。
三相对称波形1. 介绍三相对称波形是电力系统中常见的一种电压或电流波形。
它是由三个正弦波形组成，相位差120度，振幅相等，频率相同。
三相对称波形在电力传输和配电系统中起着重要的作用，广泛应用于各种电力设备和电力系统中。
2. 三相电源三相对称波形通常由三相电源提供。
三相电源由三个单相电源组成，每个单相电源的电压波形为正弦波。
这三个单相电源的相位差为120度，振幅相等，频率相同。
三相电源可以通过变压器将电压提高或降低，以适应不同的电力需求。
三相电源具有以下优点： - 传输功率大：相比于单相电源，三相电源能够传输更大的功率。
- 系统稳定性高：三相电源的相位差和振幅相等性能能够保持系统的稳定性。
- 节省材料和成本：三相电源只需要使用三根导线，相比于单相电源节省了材料和成本。
3. 三相对称波形的特点三相对称波形具有以下特点： - 相位差：三相对称波形由三个正弦波形组成，相位差为120度。
这种相位差使得三相电源能够相互补偿，在电力系统中起到平衡负载的作用。
- 振幅相等：三相电源的振幅相等，这使得三相负载能够得到均匀的供电，避免了电力系统中的不平衡问题。
- 频率相同：三相电源的频率相同，通常为50Hz或60Hz，这保证了电力系统中各个设备的同步工作。
4. 三相对称波形的应用三相对称波形广泛应用于电力系统中的各个环节，包括输电、配电和电力设备。
以下是三相对称波形的一些应用示例：4.1 输电系统在输电系统中，三相对称波形用于传输电能。
三相电源通过变压器将电压升高，以减少输电损耗。
三相对称波形保证了电能的稳定传输，避免了电压和频率的波动。
4.2 配电系统在配电系统中，三相对称波形用于供应电力给各个用户。
配电系统通过变压器将电压降低到用户所需的电压水平。
三相对称波形确保了用户能够得到稳定的电力供应，避免了电力负载不均衡的问题。
4.3 电力设备三相对称波形也被广泛应用于各种电力设备中，包括电动机、发电机和变压器等。
word格式-可编辑-感谢下载支持
三相380V桥式整流器输出波形分析下面对三相380V桥式整流器输出波形进行分析：
一、三相整流电路如图一，该电路工作特点为：任意时刻下的整流电流是由3相电中最高电位的一相连接的二极管流出，经负载流向电位最低的一相连接的二极管流回该电源。
如图一中：ωt=0时，Ua=0，Ub= - √3/2•Um，Uc= +√3/2•Um，此时电流由Uc经二极管D3流经负载R，再由D5流回Ub。
图二中的绿色暗影部分即为不加滤波电容C时三相整流电压的输出波形，如以O点为零电位，其整流输出M点的波形图为图三所示：在一个交流周期内直流输出电压含有6个馒头形纹波，其纹波最高值=539V，纹波最低值=467V，输出直流电压的平均值=515V。
如加上滤波电容C,轻负载（R值较大）时，直流输出电压可达539V。
三相六个整流波形相交点：
低点幅度为0.5*539=270；
高点幅度为√3/2*539=0.866*539=467。
三相交流电源波形特点学院：机电工程
班级：机制一班
成员：
三相交流电源波形特点
一、引言
三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。
三相交流电较单相交流电有很多优点，它在发电、输配电以及电能转换成机械能等方面都有明显的优越性。
例如:制造三相发电机、变压器都较制造容量相同的单相发电机、变压器节省材料，而且构造简单，性能优良，又如，由同样材料所制造的三相电机，其容量比单相电机大50%，在输送同样功率的情况下，三相输电线较单相输电线可节省有色金属25%，而且电能损耗较单相输电时少。
由于三相交流电有上述优点所以获得了广泛的应用
二、实验仪器
三相交流电源，4通道示波器，导线若干。
三、电路图
图一三相交流电路图
四用示波器测量波形图
（利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产
生细小的光点。
在被测信号的作用下，电子束可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线。
）
图二波器测量的波形图
五、实验结论
1、三相交流电源的波形图为正弦波
2、三相交流电源的三个独立电源之间的相位差是120°。
