三相交流电源

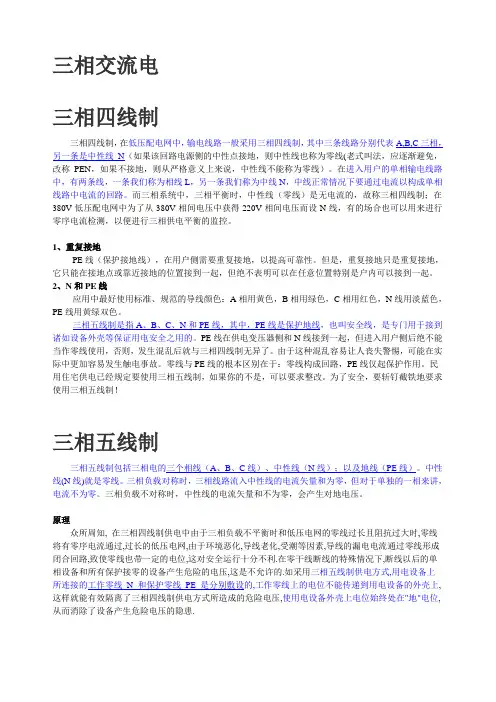

三相交流电三相四线制三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N（如果该回路电源侧的中性点接地，则中性线也称为零线(老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。

在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。

而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

1、重复接地PE线（保护接地线），在用户侧需要重复接地，以提高可靠性。

但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

2、N和PE线应用中最好使用标准、规范的导线颜色：A相用黄色，B相用绿色，C相用红色，N线用淡蓝色，PE线用黄绿双色。

三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。

PE线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。

由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。

零线与PE线的根本区别在于：零线构成回路，PE线仅起保护作用。

民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改。

为了安全，要斩钉截铁地要求使用三相五线制！三相五线制三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。

中性线(N线)就是零线。

三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。

三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

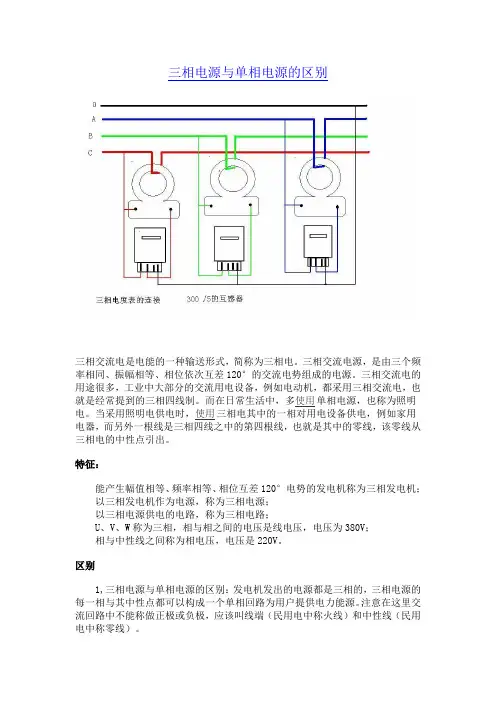

三相电源与单相电源的区别三相交流电是电能的一种输送形式，简称为三相电。

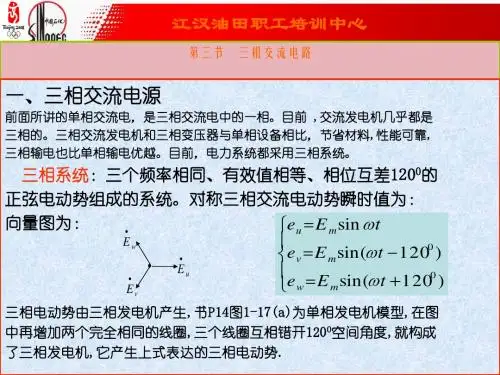

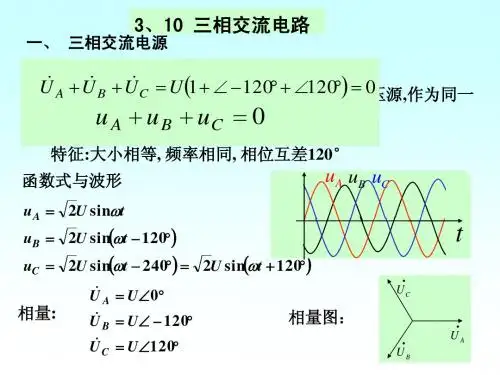

三相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组成的电源。

三相交流电的用途很多，工业中大部分的交流用电设备，例如电动机，都采用三相交流电，也就是经常提到的三相四线制。

而在日常生活中，多使用单相电源，也称为照明电。

当采用照明电供电时，使用三相电其中的一相对用电设备供电，例如家用电器，而另外一根线是三相四线之中的第四根线，也就是其中的零线，该零线从三相电的中性点引出。

特征：能产生幅值相等、频率相等、相位互差120°电势的发电机称为三相发电机；以三相发电机作为电源，称为三相电源；以三相电源供电的电路，称为三相电路；U、V、W称为三相，相与相之间的电压是线电压，电压为380V；相与中性线之间称为相电压，电压是220V。

区别1,三相电源与单相电源的区别：发电机发出的电源都是三相的，三相电源的每一相与其中性点都可以构成一个单相回路为用户提供电力能源。

注意在这里交流回路中不能称做正极或负极，应该叫线端（民用电中称火线）和中性线（民用电中称零线）。

2,按照规定，380伏（三相）的民用电源的中性点是不应该在进户端接地的（在变压器端接地，这个接地是考虑到不能因悬浮点位造成高于电源电压的点位，用户端的接地与变压器端的接地在大地中是存在一定的电阻的），供电方式是一根火线和一根零线（中性点引出线）构成回路，在单相三芯的电源插孔中还接有一根接地线。

这是考虑到漏电保护器功能的实现，（漏电保护器的工作原理是：如果有人体触摸到电源的线端即火线，或电器设备内部漏电，这时电流从火线通过人体或电器设备外壳流入大地，而不流经零线，火线和零线的电流就会不相等，漏电保护器检测到这部分电流差别后立刻跳闸保护人身和电器的安全，一般这个差流选择在几十毫安）如果，把电源的中性点直接接地（这在民用电施工中是不允许的），漏电保护器就失去了作用，不能保护人身和电器设备的短路了。

三相交流电源教案第一章：三相交流电源概述1.1 学习目标了解三相交流电源的定义、特点和应用领域掌握三相交流电源的基本原理和接线方式1.2 教学内容三相交流电源的定义和特点三相交流电源的应用领域三相交流电源的基本原理三相交流电源的接线方式1.3 教学方法采用讲授法，讲解三相交流电源的基本概念和原理采用案例分析法，分析三相交流电源在不同领域的应用实例采用互动教学法，引导学生参与讨论和提问1.4 教学评估课堂提问：了解学生对三相交流电源的基本概念和原理的理解程度案例分析报告：评估学生对三相交流电源应用领域的理解和分析能力第二章：三相交流电源的产生和传输2.1 学习目标了解三相交流电源的产生原理和传输过程掌握三相交流电源的相位差和频率特性2.2 教学内容三相交流电源的产生原理三相交流电源的传输过程三相交流电源的相位差和频率特性2.3 教学方法采用讲授法，讲解三相交流电源的产生原理和传输过程采用示教法，展示三相交流电源的相位差和频率特性采用小组讨论法，引导学生探讨三相交流电源的相位差和频率特性的应用2.4 教学评估课堂提问：了解学生对三相交流电源的产生原理和传输过程的理解程度小组讨论报告：评估学生对三相交流电源的相位差和频率特性的理解和应用能力第三章：三相交流电源的负载特性3.1 学习目标了解三相交流电源的负载特性掌握三相交流电源的负载平衡和负载不平衡3.2 教学内容三相交流电源的负载特性三相交流电源的负载平衡和负载不平衡3.3 教学方法采用讲授法，讲解三相交流电源的负载特性和负载平衡的概念采用模拟实验法，演示负载平衡和负载不平衡的情况采用小组讨论法，引导学生探讨负载平衡和负载不平衡对三相交流电源的影响3.4 教学评估课堂提问：了解学生对三相交流电源的负载特性和负载平衡的理解程度模拟实验报告：评估学生对负载平衡和负载不平衡的实验观察和分析能力第四章：三相交流电源的保护和控制4.1 学习目标了解三相交流电源的保护和控制方法掌握三相交流电源的保护和控制电路的设计和应用4.2 教学内容三相交流电源的保护方法三相交流电源的控制方法三相交流电源的保护和控制电路的设计和应用4.3 教学方法采用讲授法，讲解三相交流电源的保护和控制方法采用案例分析法，分析三相交流电源的保护和控制电路的设计和应用实例采用小组讨论法，引导学生探讨三相交流电源的保护和控制电路的设计和应用4.4 教学评估课堂提问：了解学生对三相交流电源的保护和控制方法的理解程度案例分析报告：评估学生对三相交流电源的保护和控制电路的设计和应用能力第五章：三相交流电源的应用实例5.1 学习目标了解三相交流电源在不同领域的应用实例掌握三相交流电源的应用技术和应用特点5.2 教学内容三相交流电源在工业领域的应用实例三相交流电源在商业领域的应用实例三相交流电源在住宅领域的应用实例5.3 教学方法采用讲授法，讲解三相交流电源在不同领域的应用实例和技术采用案例分析法，分析三相交流电源在不同领域的应用特点和优缺点采用小组讨论法，引导学生探讨三相交流电源在不同领域的应用实例和技术5.4 教学评估课堂提问：了解学生对三相交流电源在不同领域的应用实例和技术理解程度案例分析报告：评估学生对三相交流电源在不同领域的应用特点和优缺点的分析和评价能力第六章：三相交流电源的测量与监测6.1 学习目标了解三相交流电源的测量和监测方法掌握三相交流电源的测量和监测仪器的使用6.2 教学内容三相交流电源的测量方法三相交流电源的监测方法三相交流电源的测量和监测仪器的使用6.3 教学方法采用讲授法，讲解三相交流电源的测量和监测方法采用实验演示法，演示三相交流电源的测量和监测仪器的使用采用小组讨论法，引导学生探讨三相交流电源的测量和监测的注意事项6.4 教学评估课堂提问：了解学生对三相交流电源的测量和监测方法的理解程度实验报告：评估学生对三相交流电源的测量和监测仪器的使用和注意事项的能力第七章：三相交流电源的能效和节能7.1 学习目标了解三相交流电源的能效和节能措施掌握三相交流电源的节能技术和节能原理7.2 教学内容三相交流电源的能效指标三相交流电源的节能措施三相交流电源的节能技术和节能原理7.3 教学方法采用讲授法，讲解三相交流电源的能效指标和节能措施采用案例分析法，分析三相交流电源的节能技术和节能原理的应用实例采用小组讨论法，引导学生探讨三相交流电源的节能技术和节能原理7.4 教学评估课堂提问：了解学生对三相交流电源的能效指标和节能措施的理解程度案例分析报告：评估学生对三相交流电源的节能技术和节能原理的应用和评价能力第八章：三相交流电源的故障分析和维修8.1 学习目标了解三相交流电源的常见故障掌握三相交流电源的故障分析和维修方法8.2 教学内容三相交流电源的常见故障分析三相交流电源的故障分析方法三相交流电源的维修方法和注意事项8.3 教学方法采用讲授法，讲解三相交流电源的常见故障和故障分析方法采用实验演示法，演示三相交流电源的维修方法和注意事项采用小组讨论法，引导学生探讨三相交流电源的故障分析和维修的注意事项8.4 教学评估课堂提问：了解学生对三相交流电源的常见故障和故障分析方法的理解程度实验报告：评估学生对三相交流电源的维修方法和注意事项的能力第九章：三相交流电源的综合应用9.1 学习目标了解三相交流电源在实际工程中的应用掌握三相交流电源的综合应用设计和优化方法9.2 教学内容三相交流电源在实际工程中的应用案例三相交流电源的综合应用设计方法三相交流电源的综合应用优化方法9.3 教学方法采用讲授法，讲解三相交流电源在实际工程中的应用案例采用案例分析法，分析三相交流电源的综合应用设计和优化实例采用小组讨论法，引导学生探讨三相交流电源的综合应用设计和优化方法9.4 教学评估课堂提问：了解学生对三相交流电源在实际工程中的应用案例的理解程度案例分析报告：评估学生对三相交流电源的综合应用设计和优化实例的能力第十章：三相交流电源的未来发展趋势10.1 学习目标了解三相交流电源的最新发展动态掌握三相交流电源的未来发展趋势和挑战10.2 教学内容三相交流电源的最新发展动态和应用领域三相交流电源的未来发展趋势和挑战三相交流电源的发展前景和影响因素10.3 教学方法采用讲授法，讲解三相交流电源的最新发展动态和应用领域采用案例分析法，分析三相交流电源的未来发展趋势和挑战的应用实例采用小组讨论法，引导学生探讨三相交流电源的发展前景和影响因素10.4 教学评估课堂提问：了解学生对三相交流电源的最新发展动态和应用领域的理解程度案例分析报告：评估学生对三相交流电源的未来发展趋势和挑战的应用和评价能力重点和难点解析第六章：三相交流电源的测量与监测重点环节：三相交流电源的测量方法、监测方法以及测量和监测仪器的使用。
