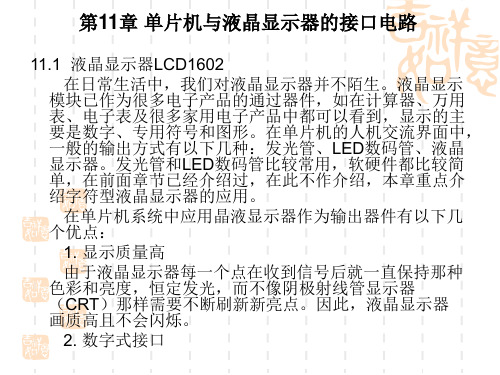

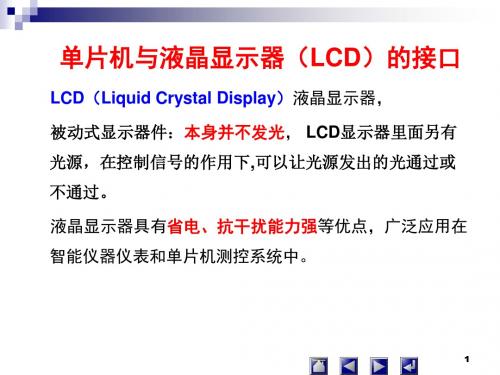

第11章单片机与液晶显示器的接口电路
- 格式:ppt
- 大小:2.48 MB
- 文档页数:128
单片机与LCD液晶显示屏的接口技术LCD液晶显示屏是现代电子产品中常见的显示设备之一,它广泛应用于手机、电视、电子手表、智能家居等各种场景。
而单片机则是一种功能强大的集成电路,可以控制和管理各种外部设备。
在很多电子产品中,单片机与LCD液晶显示屏的接口技术起着至关重要的作用。
本文将介绍单片机与LCD液晶显示屏的接口技术原理和实现方法。
1. LCD液晶显示屏的工作原理LCD液晶显示屏采用液晶分子的光学特性来显示图像。
它由液晶面板、驱动电路和背光等组成。
液晶面板通过液晶分子的电场控制来改变光的透过度,从而实现对图像的显示。
驱动电路负责控制液晶分子的电场,使其定向排列以显示所需图像。
背光则提供光源,确保图像在背面光的照射下能够清晰可见。
2. 单片机与LCD液晶显示屏的接口类型通常情况下,使用较小的单片机时,可以采用并行接口的方式与LCD液晶显示屏进行连接。
而当液晶屏规模较大时,例如在电视等大尺寸设备中,采用串行接口更为常见。
2.1 并行接口并行接口是指将单片机的数据引脚与LCD液晶显示屏的数据引脚一一对应连接的方式。
通过这种方式,单片机可以通过并行传输大量数据来驱动LCD液晶显示屏。
通常的并行接口有8位并行和16位并行两种。
2.2 串行接口串行接口是指使用少量的引脚通过串行传输方式来控制和驱动LCD液晶显示屏。
串行接口可以有效减少引脚的使用数量,降低设备的成本和复杂度。
同时,通过串行接口传输数据的速度可以更快,图像显示更加流畅。
3. 单片机与LCD液晶显示屏的数据传输无论是使用并行接口还是串口接口,都需要单片机与LCD液晶显示屏之间进行数据的传输。
在数据传输中,液晶显示屏通常需要通过命令与数据两种不同方式来接收数据。
3.1 命令传输通过发送命令,单片机可以控制LCD液晶显示屏进行各种操作,例如清屏、光标的移动、设置光标位置等。
在数据传输时,单片机将命令数据通过接口发送给液晶显示屏的控制引脚,从而实现对液晶显示屏的控制。

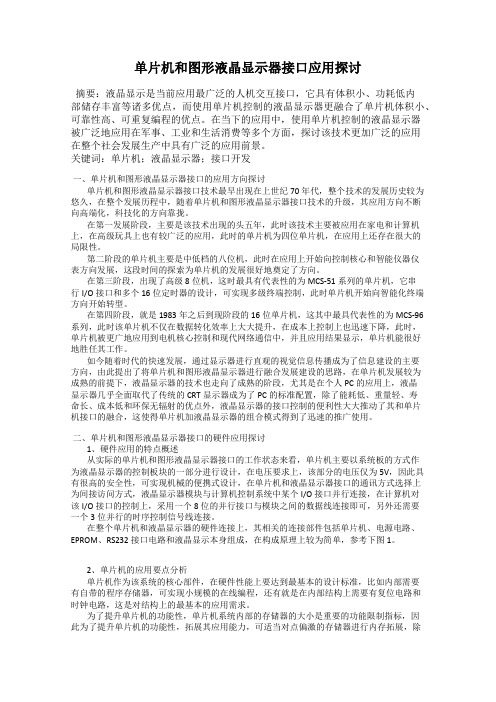

单片机和图形液晶显示器接口应用探讨摘要:液晶显示是当前应用最广泛的人机交互接口,它具有体积小、功耗低内部储存丰富等诸多优点,而使用单片机控制的液晶显示器更融合了单片机体积小、可靠性高、可重复编程的优点。
在当下的应用中,使用单片机控制的液晶显示器被广泛地应用在军事、工业和生活消费等多个方面,探讨该技术更加广泛的应用在整个社会发展生产中具有广泛的应用前景。
关键词:单片机;液晶显示器;接口开发一、单片机和图形液晶显示器接口的应用方向探讨单片机和图形液晶显示器接口技术最早出现在上世纪70年代,整个技术的发展历史较为悠久,在整个发展历程中,随着单片机和图形液晶显示器接口技术的升级,其应用方向不断向高端化,科技化的方向靠拢。
在第一发展阶段,主要是该技术出现的头五年,此时该技术主要被应用在家电和计算机上,在高级玩具上也有较广泛的应用,此时的单片机为四位单片机,在应用上还存在很大的局限性。
第二阶段的单片机主要是中低档的八位机,此时在应用上开始向控制核心和智能仪器仪表方向发展,这段时间的探索为单片机的发展很好地奠定了方向。
在第三阶段,出现了高级8位机,这时最具有代表性的为MCS-51系列的单片机,它串行I/O接口和多个16位定时器的设计,可实现多级终端控制,此时单片机开始向智能化终端方向开始转型。
在第四阶段,就是1983年之后到现阶段的16位单片机,这其中最具代表性的为MCS-96系列,此时该单片机不仅在数据转化效率上大大提升,在成本上控制上也迅速下降,此时,单片机被更广地应用到电机核心控制和现代网络通信中,并且应用结果显示,单片机能很好地胜任其工作。
如今随着时代的快速发展,通过显示器进行直观的视觉信息传播成为了信息建设的主要方向,由此提出了将单片机和图形液晶显示器进行融合发展建设的思路,在单片机发展较为成熟的前提下,液晶显示器的技术也走向了成熟的阶段,尤其是在个人PC的应用上,液晶显示器几乎全面取代了传统的CRT显示器成为了PC的标准配置,除了能耗低、重量轻、寿命长、成本低和环保无辐射的优点外,液晶显示器的接口控制的便利性大大推动了其和单片机接口的融合,这使得单片机加液晶显示器的组合模式得到了迅速的推广使用。
单片机与LCD显示屏接口技术原理及应用实践概述单片机与LCD显示屏的接口技术是现代电子设备中广泛应用的一项重要技术。
它使得单片机能够与液晶显示屏进行通信,实现信息的输入与输出。
本文将介绍单片机与LCD显示屏接口的原理、常用接口类型以及在实际应用中的应用实践。
一、单片机与LCD显示屏接口原理单片机与LCD显示屏之间通过接口进行数据的传输和控制命令的发送。
接口主要包括数据总线、控制线以及时钟信号。
数据总线用于传输图像数据和字符数据,控制线用于发送控制命令,时钟信号用于同步数据传输。
1.1 数据总线数据总线是单片机与LCD显示屏之间进行数据传输的通道。
位数不同的单片机使用的数据总线宽度也不同,例如8位单片机使用8位数据总线,16位单片机使用16位数据总线。
数据总线的宽度决定了单次传输的数据量,进而影响了图像显示的分辨率和刷新速度。
1.2 控制线控制线用于发送控制命令,例如清屏命令、光标移动命令等。
控制线的数量取决于显示屏的功能需求,常见的控制线包括使能线(EN)、读写线(R/W)、数据/命令选择线(RS)等。
1.3 时钟信号时钟信号用于同步单片机与LCD显示屏之间的数据传输。
单片机通过时钟信号来控制数据的发送和接收时间。
时钟信号的频率决定了数据传输的速度,而数据传输的速度则影响了图像显示的刷新率。
二、常用单片机与LCD显示屏接口类型常见的单片机与LCD显示屏接口类型包括并行接口和串行接口。
2.1 并行接口并行接口是指单片机与LCD显示屏之间通过多根线同时传输数据和控制命令。
并行接口的优点是传输速度快,数据传输稳定可靠,适用于要求高刷新率和高分辨率的应用场景。
然而,并行接口需要占用较多的IO口,使得接口的布线复杂。
2.2 串行接口串行接口是指单片机与LCD显示屏之间通过一根线逐位传输数据和控制命令。
串行接口的优点是占用IO口较少,布线简单,适用于资源有限的应用场景。
然而,串行接口传输速度较慢,对刷新率和分辨率要求较低。
单片机与LCD显示屏接口技术讲解LCD显示屏是一种广泛应用于电子设备中的输出显示设备。
而在许多电子设备中,单片机通常作为控制核心,负责控制各种外部设备的工作。
因此,了解单片机与LCD显示屏的接口技术是非常重要的。
LCD显示屏的工作原理首先,我们先来了解LCD显示屏的工作原理。
LCD是液晶显示(Liquid Crystal Display)的缩写,它是一种基于液晶分子光学性质的显示技术。
它通过对液晶分子进行电场控制,使得液晶分子在不同电场的作用下改变排列方式,从而改变光的透过性,实现不同的颜色和亮度。
单片机与LCD的接口方式单片机与LCD显示屏之间的通信和控制通常通过并行方式实现。
在并行接口中,数据和控制信号同时通过多根导线传输,这种方式具有传输速度快、稳定性好的特点。
一般来说,单片机与LCD显示屏的接口需要使用以下几个引脚:1. 数据总线(Data Bus):用于传输数据的引脚,通常由8或16根引脚组成,其中每一根引脚都对应一个数据位。
在写入数据时,单片机通过数据总线将数据发送给LCD显示屏,而在读取数据时,数据则是通过数据总线从LCD读取。
2. 控制引脚(Control Pins):控制引脚用于发送控制信号,通常包括以下几个引脚:- 使能引脚(Enable Pin):用于启用或禁用LCD显示屏。
当使能引脚为高电平时,LCD显示屏开始工作,否则处于休眠状态。
- 数据/命令引脚(RS Pin):通过高电平或低电平切换,选择发送的是数据还是指令。
- 读/写引脚(R/W Pin):选择数据的读写操作。
当R/W引脚为低电平时,进行写操作;当R/W引脚为高电平时,进行读操作。
- 时钟引脚(Clock Pin):用于同步数据传输的引脚,通过控制时钟信号来使得数据传输按照指定的速率进行。
3. 电源引脚(Power Pins):提供电源供给的引脚,通常包括VCC引脚(正电源引脚)和GND引脚(地引脚)。
编程实现LCD显示在单片机与LCD接口中,我们需要编写相应的程序来实现数据的读写和控制操作。
单片机与LCD显示屏的驱动原理及接口设计LCD(Liquid Crystal Display)液晶显示屏是一种常见的显示设备,它通过液晶分子的电场控制实现图像的显示。
单片机作为一种微型计算机,具有运算能力和输入输出接口,能够控制和驱动各种外部设备,包括LCD显示屏。
本文将介绍单片机与LCD显示屏的驱动原理以及接口设计。
一、驱动原理1.1 LCD液晶显示原理LCD液晶显示原理是基于液晶分子光学特性的一个原理。
液晶分子在无电场作用下,分子排列有序,光线经过液晶分子会受到旋转和调整,从而产生不同的偏振方向和相移,导致光线透射情况的变化。
当有电场作用于液晶分子时,分子排列发生改变,从而改变了光线的透射情况,进而实现图像的显示。
1.2 驱动方式常见的LCD驱动方式有并行驱动和串行驱动两种。
并行驱动方式是将LCD驱动器的数据线与单片机相连接,通过同时发送多位数据来驱动LCD显示。
具体的驱动方式有8080并行接口、6800并行接口等。
串行驱动方式是将LCD驱动器的数据线与单片机的串行通信链路相连,通过逐位或逐字节串行传输数据来驱动LCD显示。
常用的串行驱动方式有I2C接口和SPI接口等。
1.3 LCD控制器为了简化单片机与LCD显示屏的连接和驱动,常使用LCD控制器。
LCD控制器是一种特殊的芯片,能够直接与单片机通信,并通过内部逻辑电路将数据转换为LCD所需的信号。
常见的LCD控制器有HD44780、SSD1306等。
二、接口设计2.1 并行接口设计并行接口是将LCD的数据线与单片机的数据线相连接,通过同时发送多位数据来驱动LCD显示。
一般包括数据线、读使能信号(RD)、写使能信号(WR)、使能信号(EN)和控制线(RS、R/W)等。
其中,数据线用于传输图像数据和命令数据,一般为8位数据线。
RD信号用于将LCD指令端或数据端的数据读出;WR信号用于将单片机所发出的数据写入到LCD模块中;EN信号用于控制LCD模块的操作;RS线用于指示数据传输的类型,一般为低电平表示指令,高电平表示数据;R/W线用于指示单片机与LCD模块之间的读写操作。
单片机与LCD显示屏的接口设计与驱动原理LCD显示屏广泛应用于各种电子设备中,如智能手机、平板电脑、工业控制器等。
为了实现与单片机的通信和显示功能,需要设计合适的接口电路,并理解LCD显示屏的驱动原理。
接口设计的基本原则是满足显示屏的工作时序和电气要求,同时考虑到单片机的输出能力和接口形式。
根据显示屏的类型和接口要求,一般可以选择串行接口或并行接口。
对于串行接口,常用的是I2C和SPI。
I2C接口的通信线路包括数据线(SDA)和时钟线(SCL),通过I2C总线来传输数据和控制命令。
SPI接口包括数据线(MOSI)、时钟线(SCLK)、使能线(SS)和返回线(MISO),通过SPI总线传输数据和控制命令。
这些接口需要单片机具备相应的硬件设备和软件库支持。
对于并行接口,常用的是8080和6800系列接口。
8080接口使用8位数据总线(D0-D7)、使能线(E)、读写控制线(R/W)、写使能线(WR)、读使能线(RD)和控制线(RS、CS等)。
6800系列接口使用8位数据总线(D0-D7)、使能线(E)和控制线(RS、RW、CS等)等。
这些接口需要单片机具备足够的I/O引脚和相应的驱动程序。
在接口设计中,还需要考虑到电气特性的匹配。
常见的显示屏工作电源为3.3V 或5V,而单片机的输出电平一般为3.3V或5V。
因此,在连接时需要确保电平兼容,或通过电平转换电路来转换电平。
此外,还需要注意信号线的长度和阻抗匹配,以减小传输时的噪声和干扰。
了解了接口设计,接下来我们来探讨LCD显示屏的驱动原理。
LCD显示屏的基本构成是一块液晶面板和背光源。
液晶面板由线性或矩阵排列的像素点组成,可根据控制信号改变像素的光透过程,从而实现图像的显示。
驱动液晶面板需要满足以下几个关键要点。
首先,需要提供适当的电压信号来改变液晶分子的拓扑结构。
这通常涉及到交流电压、直流偏置电压和复位电压等。
其次,需要通过驱动电路产生适当的偏置电压和驱动信号,使液晶分子发生取向改变。
单片机与液晶显示器的接口及应用引言液晶显示器(LCD)具有工作电压低、微功耗、显示信息量大和接口方便等优点,现在已被广泛应用于计算机和数字式仪表等领域,成为测量结果显示和人机对话的重要工具。
液晶显示器按其功能可分为三类:笔段式液晶显示器、字符点阵式液晶显示器和图形点阵式液晶显示器。
前两种可显示数字、字符和符号等,而图形点阵式液晶显示器还可以显示汉字和任意图形,达到图文并茂的效果,其应用越来越广泛。
本文在介绍以T6963C为控制器的GTG240128液晶显示模块的结构和功能的基础上,讨论了其与AT89C55单片机的硬件接口电路及接口软件编程方法。
GTG240128液晶显示模块1 模块特点GTG240128图形点阵式液晶显示器的点阵的大小为240×128,带背光功能。
内置1片T6963C液晶显示控制器和5片KS0086驱动器。
该液晶显示模块具有如下特点。
● 8位并行总线接口,能直接与80系列的微处理器相连;● 可以显示数字、字母、汉字和图形等;● 具有128种5×8点阵的ASCI字符字模库CGROM;● 具有64kb的显示存储器(可被划分为文本显示区、图形显示区、文本属性区和自定义字符库区),并允许MCU随时访问;● 可用图形方式、文本方式以及图形和文本合成方式显示。
2 模块接口引脚功能GTG240128液晶显示模块与微处理器的接口共有21个引脚,各引脚功能如表1所示。
3 模块指令集简介GTG240128液晶显示模块使用了硬件初始化设置,使得其指令功能集中于显示功能的设置上,从而加强了显示能力。
该模块的指令可带一个或两个参数,也可不带参数。
若指令中含有参数,则参数必须在指令之前输入。
在每次数据或指令的写入操作和数据的读取操作之前都要进行状态字检测,只有在不“忙”的状态下,MCU对模块的操作才有效。
其状态位由低位到高位的含义如表2所示。
---在MCU写指令或一次读/写数据时,S0和S1要同时有效;当MCU使用自动读/写功能时,S2和S3将取代S0和S1作为忙标志位,此时MCU就要判别它是否有效;S6是考察T6963C屏读或屏拷贝指令执行情况的标志位;S5和S7表示模块内部的运行状态,一般不用。
