继电保护装置日常维护与检修试验

继电保护检验项目及要求检验种类及期限所有继电保护装置与电网安全自动保护装置及其回路接线(以后简称保护装置)，必须按《继电保护及电网安全自动保护装置检验条例》的要求进行检验，以确保保护装置的元件良好，回路接线、定值及特性等正确。

检验分为三种：⑴新安装保护装置的验收检验。

⑵运行中保护装置的定期检验(简称定期检验)。

⑶运行中保护装置的补充检验(简称补充检验)。

⑷对新型的保护装置(指未经部级鉴定的产品)，一般不能使用。

必须进行全面的检查试验，并经电网(省)局继电保护运行部门审查，其技术性满足电网安全要求时，才能在系统中投入试用。

定期检验分为三种：⑴全部检验：按保护装置的全部检验项目进行检验。

⑵部分检验。

按保护装置的部分重点检验项目进行检验。

⑶用保护装置进行断路器跳合闸试验。

补充检验分为四种：⑴保护装置改造后的检验。

⑵检修或更换一次设备后的检验。

⑶运行中发现异常情况后的检验。

⑷相关设备故障后的检验。

新安装保护装置的验收检验，在下列情况时进行：⑴当新装的一次设备投入运行时。

??⑵当在现有的设备上投入新安装的保护装置时。

⑶当对运行中的保护装置进行较大的更改或增设新的回路时，其检验范围由公司总工办根据具体情况确定。

由于制造质量不良，不能满足检验要求的保护装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。

定期检验期限定期检验应根据《继电保护及电网安全自动保护装置检验条例》所规定的期限、项目和部颁试验规程所规定的内容进行。

检验期限如下表33：对保护装置检验的一般要求⑴利用保护装置进行断路器跳闸试验，一般每年至少一次。

⑵一次设备(断路器、电流和电压互感器等)检修后，分公司根据一次设备检修的性质和内容，确定保护装置的检验项目。

⑶保护装置的二次回路检修后，均应由继电保护机构进行保护装置的检验，并按其工作性质，由分公司确定其检验项目。

⑷凡保护装置拒绝动作、误动作或动作原因不明时，均应由公司总工办根据事故情况，有目的地拟定具体检验项目及检验顺序，尽快进行事故后检验。

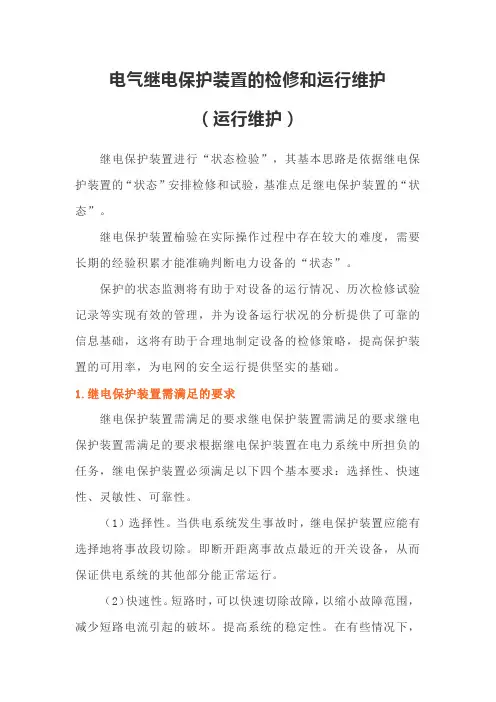

电气继电保护装置的检修和运行维护（运行维护）继电保护装置进行“状态检验”，其基本思路是依据继电保护装置的“状态”安排检修和试验，基准点足继电保护装置的“状态”。

继电保护装置榆验在实际操作过程中存在较大的难度，需要长期的经验积累才能准确判断电力设备的“状态”。

保护的状态监测将有助于对设备的运行情况、历次检修试验记录等实现有效的管理，并为设备运行状况的分析提供了可靠的信息基础，这将有助于合理地制定设备的检修策略，提高保护装置的可用率，为电网的安全运行提供坚实的基础。

1.继电保护装置需满足的要求继电保护装置需满足的要求继电保护装置需满足的要求继电保护装置需满足的要求根据继电保护装置在电力系统中所担负的任务，继电保护装置必须满足以下四个基本要求：选择性、快速性、灵敏性、可靠性。

（1）选择性。

当供电系统发生事故时，继电保护装置应能有选择地将事故段切除。

即断开距离事故点最近的开关设备，从而保证供电系统的其他部分能正常运行。

（2）快速性。

短路时，可以快速切除故障，以缩小故障范围，减少短路电流引起的破坏。

提高系统的稳定性。

在有些情况下，快速动作与选择性的要求是有矛盾的。

在6—1OkV的配电装置中，如果不能同时满足以上两个要求时，则应首先满足选择性的要求。

但是如果不快速地切除故障会对生产造成很大的破坏时，则应选用快速但选择性较差的保护装置。

（3）灵敏性继电保护装置对保护设备可能发生的故障和正常运行的情况，能够灵敏的感受和灵敏地作，保护装置的灵敏性以灵敏系数衡量。

（4）可靠性对各种故障和不正常的运方式，应保证可靠动作，誤动也不拒动，即有足够的可靠性。

2.电气继电保护装置的检修和运行维护策略2.1数据表法数据表分析方法在电气继电保护装置的检修和维护工作中应用较多。

这种方法主要是对电力系统运行的故障问题进行全面的统计性分析和总结，为后期检修和维护工作提供决策依据，同时，还需要其他不同部门的积极配合，从而实现更好地继电保护作用。

继电保护和电网安全自动装置检验规程1范围本标准规定了电力系统继电保护和电网安全自动装置及其二次回路接线(以下简称装置)检验的周期、内容及要求。

本标准适用于电网企业、并网运行发电企业及用户负责继电保护运行维护和治理的单位。

有关规划设计、争论制造、安装调试单位及部门均应遵守本标准。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。

但凡不注日期的引用文件，其最版本适用于本标准。

GB／T 7261—2023 继电器及装置根本试验方法GB／T 14285—2023 继电保护及安全自动装置技术规程DL/527—2023 静态继电保护装置逆变电源技术条件3总则3.1本标准是继电保护及电网安全自动装置在检验过程中应遵守的根本原则。

3.2本标准中的电网安全自动装置，是指在电力网中发生故障或消灭特别运行时，为确保电网安全与稳定运行，起掌握作用的自动装置，如自动重合闸、备用电源或备用设备自动投入、自动切负荷、低频和低压自动减载、电厂事故减出力、切机等。

3.3110 kV 及以上电压等级电力系统中电力设备及线路的微机型继电保护和电网安全自动装置，必需依据本标准进展检验。

对于其他电压等级或非微机型继电保护装置可参照执行。

3.4各级继电保护治理及运行维护部门，应依据当地电网具体状况并结合一次设备的检修合理地安排年、季、月的保护装置检验打算。

相关调度部门应予支持协作，并作统筹安排。

3.5装置检验工作应制定标准化的作业指导书及实施方案，其内容应符合本标准。

3.6检验用仪器、仪表的准确级及技术特性应符合要求，并应定期校验。

3.7微机型装置的检验，应充分利用其“自检”功能，着重检验“自检”功能无法检测的工程。

4检验种类及周期4.1检验种类检验分为三种：a)安装装置的验收检验；b)运行中装置的定期检验(简称定期检验)；c)运行中装置的补充检验(简称补充检验)。

福建省沙县城关水电有限公司企业标准微机继电保护装置检修维护规程Q/2CD-1 02 10- 1范围本规程规定了微机继电保护装置在技术管理、检验管理、运行规定和职责分工等方面的要求。

本规程适用于我公司机组、变压器及线路微机继电保护装置。

2引用标准GB14285 —93继电保护和安全自动装置技术规程GB50171 —92电气装置安装工程盘、柜及二次回路结线施工及验收规范DL 478 —92静态继电保护及安全自动装置通用技术条件DL /T 584—95 35〜110kV电网继电保护装置运行整定规程DL/T587-1996 微机继电保护装置运行管理规程3总则3.1 微机继电保护是继电保护技术发展的重要方向。

为了加强微机继电保护装置的运行管理工作，实现电力系统的安全稳定运行，特制定本规程3.2 从事微机继电保护专业工作的人员，应具有中专及以上文化水平。

对继电保护专业人员、运行人员和专业领导应定期进行培训。

3.3 微机继电保护装置室内最大相对湿度不应超过75％，应防止灰尘和不良气体侵入。

微机继电保护装置室内环境温度应在5-30 C范围内，若超过此范围应装设空调。

对微机继电保护装置的要求按DL478-PZ中的4.1.1执行3.4 微机继电保护装置的使用年限一般为10〜12年。

4 职责分工微机继电保护装置的运行管理工作应统一领导、分级管理。

4.1 网（省）调继电保护机构4.1.1 负责直接管辖范围内微机继电保护装置的配置、整定计算和运行管理。

4.1.2 负责全网（省）局各种类型微机继电保护装置的技术管理。

4.1.3 负责微机继电保护装置的动作分析。

负责对微机继电保护装置不正确动作造成的重大事故或典型事故进行调查，并及时下发改进措施和事故通报。

4.1.4 统一管理直接管辖范围内微机继电保护装置的程序，各网（省）局对同一型号微机继电保护装置应使用相同的程序，更改程序应下发程序通知单。

4.1.5 负责对现场继电保护人员进行微机继电保护装置的技术培训。

继电保护试验报告摘要：继电保护是电力系统中非常重要的一项技术，它能够及时检测故障和异常情况，并采取保护措施，使电力系统保持稳定运行。

本试验报告主要介绍了继电保护试验的目的、方法和结果分析。

试验目的是验证继电保护装置的可靠性和准确性，通过模拟各种故障情况，检测继电保护装置的动作和判别能力。

一、试验目的1.验证继电保护装置是否符合设计要求，是否能够在故障情况下快速切除故障线路；2.检测继电保护装置的判别和动作能力，评估其可靠性和准确性；3.分析继电保护装置在各种故障情况下的动作特性和动作时间，为系统的故障排除提供参考。

二、试验方法1.根据电力系统的拓扑结构和故障类型，制定试验方案，确定试验对象和试验参数；2.利用模拟设备和实际硬件进行试验，根据试验方案进行故障模拟，并记录继电保护装置的动作和判别情况；3.根据试验结果进行数据分析和处理，评估继电保护装置的性能和可靠性。

三、试验结果分析1.故障判据能力：在各种故障情况下，继电保护装置能够准确判别故障位置和类型，能够迅速切除故障线路，保证电力系统的稳定运行。

2.动作时间：试验结果表明，继电保护装置的动作时间符合设计要求，能够在短时间内响应故障信号并切除故障线路，最大限度地减少电力系统的损坏。

3.可靠性评估：根据试验数据分析，继电保护装置的误动率非常低，能够在故障情况下稳定工作，并可靠地切除故障线路。

四、存在问题及改进措施根据试验结果分析，本次试验中继电保护装置的性能表现较好，但仍存在以下问题：1.动作时间略长：尽管继电保护装置的动作时间符合设计要求，但仍可以通过优化硬件和软件的结构，进一步缩短动作时间，提高故障切除的效率。

2.对复杂故障情况的判别能力有待提高：在复杂故障情况下，继电保护装置的判别能力有一定的局限性，需要进一步优化算法和数据处理方法，提高判别的准确性。

改进措施：1.更新继电保护装置的硬件和软件版本，采用先进的算法和数据处理方法，提高故障判别的准确性；2.加强继电保护装置的定期维护和检修，确保其正常运行和可靠工作。

试论继电保护的状态检修与实际应用摘要：继电保护装置是电力系统中最为重要的部件之一，起到保证电力系统正常运行的关键性作用。

继电保护装置的可靠性直接关系到电力系统的运转能力，因此引起了人们的广泛关注。

下面我们就对电力系统中的继电保护装置的状态检修进行分析，以期能够对今后的电力系统工作提供参考。

关键词：继电保护装置；状态检修；维修中图分类号：tm774继电保护装置设备在电力系统的运行中起着重要的不可替代的作用，其运行状态的稳定与否对整个电力系统的正常运转有着重要的影响，所谓的状态检修主要就是指通过电力设备的运行状态进行判断其是否需要检修。

它主要起到对设备故障的预防性作用，这也是保证电力系统正常运行的一种主要手段。

使用这种方式不仅可以减少发生设备故障的几率，同时也能够提高设备的可靠性和延长设备的使用寿命，提高企业的声场效率，进而增加其经济效益。

继电保护状态的检修是属于对二次设备进行的检修，二次设备是对一次设备健康有序运转提供的一种保护，而开展继电保护状态检修最重要的目的也就是在保证二次设备健康发展的基础上满足整个电力设备发展的需要。

一、继电保护状态检修的基本原理继电保护的状态化检修主要的基于状态监测，即在日常工作中度继电保护的工作状况进行可靠性与动作分析，由此建立一个可靠的数学模型，此时利用相关的函数对其进行描述，以此分析继电保护在某个固定的工作状况下可能出现的参数改变，进而分析其在故障中出现的状态，从而得出一个相关的曲线，即以此评估继电保护的状态，对其可靠性进行监测与分析，从而利用横向与纵向的比较，对故障的程度进行准确分析，然后采用合理的措施对其进行维护与检修，保证其工作状况的稳定。

继电保护的状态检修主要是以预防性维护为主，因为继电保护的工作长期处在静态预防状态，只有出现故障时才会进行动作，所以对其进行常态化的检验与维护是不可或缺的重要技术措施。

三、在继电保护状态检修是应注意状态的分析（一）设备初始状态的了解在继电保护的检修中设备的初始状态是反应其状态改变的重要基础。

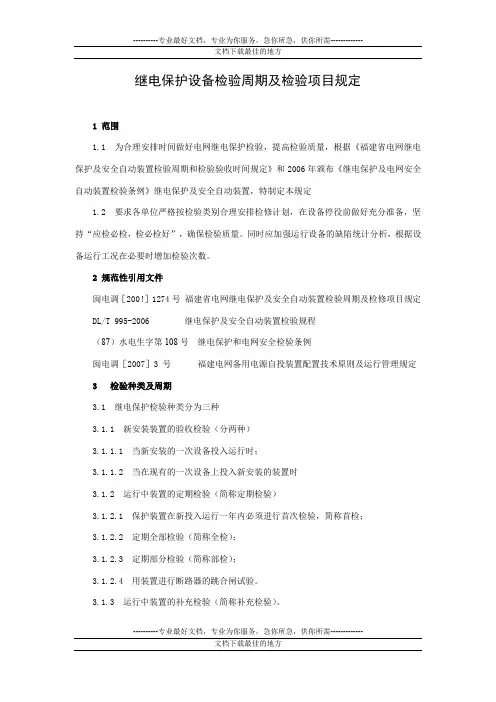

继电保护设备检验周期及检验项目规定1 范围1.1 为合理安排时间做好电网继电保护检验，提高检验质量，根据《福建省电网继电保护及安全自动装置检验周期和检验验收时间规定》和2006年颁布《继电保护及电网安全自动装置检验条例》继电保护及安全自动装置，特制定本规定1.2 要求各单位严格按检验类别合理安排检修计划，在设备停役前做好充分准备，坚持“应检必检，检必检好”，确保检验质量。

同时应加强运行设备的缺陷统计分析，根据设备运行工况在必要时增加检验次数。

2 规范性引用文件闽电调［200！］1274号福建省电网继电保护及安全自动装置检验周期及检修项目规定DL/T 995-2006 继电保护及安全自动装置检验规程（87）水电生字第108号继电保护和电网安全检验条例闽电调［2007］3 号福建电网备用电源自投装置配置技术原则及运行管理规定3 检验种类及周期3.1 继电保护检验种类分为三种3.1.1 新安装装置的验收检验（分两种）3.1.1.1 当新安装的一次设备投入运行时；3.1.1.2 当在现有的一次设备上投入新安装的装置时3.1.2 运行中装置的定期检验（简称定期检验）3.1.2.1 保护装置在新投入运行一年内必须进行首次检验，简称首检；3.1.2.2 定期全部检验（简称全检）；3.1.2.3 定期部分检验（简称部检）；3.1.2.4 用装置进行断路器的跳合闸试验。

3.1.3 运行中装置的补充检验（简称补充检验）。

----------专业最好文档，专业为你服务，急你所急，供你所需-------------3.1.3.1 对运行中的装置进行较大的更改或增设新的回路后的检验；3.1.3.2 检修或更换一次设备后的检验；3.1.3.3 运行中发现异常情况后的检验；3.1.3.4 事故后的检验；3.1.3.5 已投运行的装置停电一年及以上，再次投入运行时的检验。

3.1.3.6 基建工程已经验收合格的待用间隔保护，在半年后投运时进行的整组传动试验。

继电保护装置检查工作总结
继电保护装置是电力系统中非常重要的一部分，它的主要作用是在电力系统发
生故障时，及时切除故障部分，保护电力设备和系统的安全运行。

因此，对继电保护装置进行定期的检查和维护工作显得尤为重要。

在进行继电保护装置检查工作时，首先要对继电保护装置的外部环境进行检查，包括检查装置是否有受潮、受热等情况，确保装置的外部环境符合要求。

接下来是对继电保护装置的内部进行检查，包括检查接线端子是否松动、接触不良等情况，检查元器件是否有老化、损坏等情况，确保继电保护装置内部的各个部件正常运行。

除了对继电保护装置本身进行检查外，还需要对其配套设备进行检查，比如电
源系统、通信系统等。

电源系统的检查包括检查电源线路是否正常、电源开关是否灵活、电源电压是否稳定等。

通信系统的检查包括检查通信线路是否畅通、通信设备是否正常等。

在进行继电保护装置检查工作时，需要严格按照相关规程和标准进行操作，确
保检查工作的准确性和全面性。

同时，对于检查中发现的问题，要及时记录并进行处理，确保问题得到及时解决，以保证继电保护装置的正常运行。

总的来说，继电保护装置检查工作是保证电力系统安全运行的重要环节，只有
做好了继电保护装置的检查工作，才能确保电力系统的安全稳定运行。

希望通过不断的努力和改进，能够提高继电保护装置检查工作的效率和质量，为电力系统的安全运行做出更大的贡献。

继电保护和安全自动装置检验规程编制： xxxx审核： xxx批准： xxx总则整流所内继电保护和安全自动装置大量采用新原理和新技术，微机保护已替代了原来的常规保护，光纤数字通信，综合自动化系统，保护故障信息管理系统得到了普遍应用。

为了适应我所继电保护和安全自动装置检验，通过科学管理改善检验手段，简化检验项目和提高检验效率，达到提高继电保护检验质量、确保检验周期的目标。

本规程编写参考了以下标准和产品技术使用说明书：《继电保护与自动装置》电力技术标准汇编●《继电保护及电网安全自动装置检验规程》 DL—T/995—2006 ●《继电保护和安全自动装置技术规程》 GB—T/14285—2006 ●NSR—303超高压线路成套保护装置技术和使用说明书●NSR—382Q电压切换装置技术和使用说明书●NSR—381P2操作继电器装置技术和使用说明书●BP—2CS微机母线成套保护装置技术说明书●WMH—800A/P微机母线保护装置产品使用手册●RCS—992稳定控制装置产品使用手册●RCS—990 稳定控制装置产品使用手册●F35保护装置产品使用手册●T35保护装置产品使用说明书●D25 综合保护装置使用说明书第一章设备检验种类及周期1. 设备检验种类1.1 检验种类分为三种：1.1.1 新安装装置的验收检验；1.1.2.运行中装置的定期检验（简称定期检验）；1.1.3 运行中装置的补充检验（简称补充检验）；1.2 新安装装置的验收检验，在下列情况进行：1.2.1 当新安装的一次设备投入运行时；1.2.2 当在现有的一次设备上投入新安装的装置时；1.3 运行中装置的定期检验分为三种：1.3.1全部检验；1.3.2 部分检验；1.3.3 用装置进行断路器跳、合闸试验；1.4 运行中装置的补充检验分为五种:1.4.1 对运行中的装置进行较大的更改或增设新的回路后的检验；1.4.2 检修或更换一次设备后的检验；1.4.3 运行中发现异常情况后的检验；1.4.4 事故后检验；1.4.5 已投运行的装置停电一年及以上，再次投入运行时的检验；2. 设备定期的检验与周期2.1 综合考虑我厂所辖供电设备情况和电压等级及运行环境,定期检验应尽可能配合在一次设备停电检修期间进行。

１ 班行 员 时继 ． １当 运 人 定 对 电
， 运 诗 要 可靠接地。检查各流变、 对 行 况 做 压变的接地点 ， 保证其有且只有一点接地， 并且接地
可靠 。 检查二次设备有无寄生 回 ， 路 如有， 设法清除。 确证二次回 路有无强 、 弱 好运行记录。 １ 建立岗位责任制， 人人 ２ 做到 有岗， 每岗有人。 电或交、 直流共用—根电缆 ， 如有， 设法将其分开。 １ 做好继电保护装置的清扫工作。清扫工作必须由 人 ３ 两 进行 ， Ｅ 防Ｉ 误碰运 ５－ ） －￣回路鲍缘 测 ： 霉 行设备， 注意与带电设备保持安全距离， ＾ 避免 身触电和造成二次回路短路、 要求 ： 绝缘阻直立大于 １ ＂ 否则 ， ＭＩ， ￣ 应查明原因。 ６装置信号检查 ： ） 接地事故。 Ｉ 对微机保护的电流、 Ａ 电压采样值每周记录一次。 清扫信号设备及其二次回线。 模拟各种故障状态， 所对应信号均应发信。 １ 每月对微机保护的打印机进行检查并打印ｏ ． ５ 上述各种试验 ， 如有该发信的而未发信 ， 应查明原因。 ７流变二次回路电阻测量： ） １ 定接【 电保护嗥强 垒彰鞋 ： ． ６ 对继 ｊ 护 １检查＝次设备各元器件标志、 ） 名称是否齐全。 ａ 紧好流变根部、 开关端子箱、 保护柜等各处电流回路端子。在开关端子 ２检查屏柜内的电缆直排列整齐， ） 编号清晰， ｛ 叉， 不｝ 并固定牢固。 箱处打开各流变二次回路连接片， 用电桥测量各流变回路电阻。 要求 ： 所测电 ３检查转换开关、 ） 各种按钮、 动作是否无卡涉、 动作灵活。接点接触有无 阻阻值和上次记录应基本相符删 电阻的阻值， 三相应基本平衡。 如果所测 电阻值不符合以上两个要求， 应查明原因。ｈ 在开关端子箱处给保护用各流 足够压力和烧伤。 ４ 检查控制室光字牌、 ） 红绿指示灯泡是否完好。 变加入 ５ Ａ电流， 在保护柜等有保护流变经过的地方用。蝴 电流表测量各 流变－ Ｏ 回路电流。ｄ 钳形电流表的测量值和电流所加值的误差应不大于 － ： ５检查各屏上表计、 ） 继电器及端子排接 线螺丝有无松动。 ６检查电压互感器、 ） 电流互感器二次引线端子是否完好。发现继电保护 ５ 否则， ％， 应查明原因， 加以解抉 。 有缺陷必须及时处理 ， 严禁其存在隐患运行。对有缺陷经处理好的继电保护 ８开关跳合闸试验（ ） 本项工作配合开关班人员进行） ： 装置建立设备缺陷台帐， 有利于今后对其检修工作。 ａ 用万用表测量跳 、 闸线圈 、 合 合闸接触器线圈的阻值， 与标准值相差应 ２ 继电保护装置的检修试验措施 小于＋ ０＇ｈ １９。 用试验电源做开关跳、 ｏ 合闸试验 ， 动作均应干脆、 可靠。 要求 ： 跳、 ２ 继电保护装置的 １ 检修试验的周期 ： 合闸电压不应低于 ３ ％ ０ 的额定电压， 不应高于 ６％的额定电压。凇 ５ 开关 Ｚ ． 机组大修周期： 年 １ 机组小修周期： 个月 １ １ １ ４ 次； ８ 次。 辅助接点应可靠通断。 用工作电源试分、 ｄ 合开关 ５ ， 次 要求每次均能可靠分 ２ ． 公用低压变压器、 １ ２ 公用高、 低压辅机保护 、 公用压变二次设备。大修 ： 合 ， ４ 如不能满足要求， 应要求电气一班工作人员查明原因。

变电站设备定期维护、试验制度变电站设备定期维护和试验制度是为了确保变电站设备的正常运行和安全性能，提高供电可靠性和质量的一套维护和试验规程。

本文将详细介绍变电站设备定期维护和试验制度的内容，包括维护和试验的目的、方法和频次等。

一、维护目的和原则1. 维护目的变电站设备定期维护的目的是为了保障变电站设备的安全性能和稳定运行，延长设备的使用寿命，预防设备故障和事故的发生，提高供电可靠性。

2. 维护原则（1）预防为主：采取定期检查、保养和维修等措施，预防设备故障的发生。

（2）事前维护：在计划停电期间，对设备进行全面检查和维修，确保设备在安全状态下运行。

（3）保护和培养维护人员：建立健全的维护人员培训制度，提高维护人员的维护水平。

二、维护内容和方法1. 维护内容变电站设备的定期维护内容包括：（1）设备清洁：包括设备外表和内部的清洁工作，采用专业的清洗设备和清洁剂，清除污垢和积尘。

（2）检查和检测：对变电站设备进行全面的检查和检测，包括设备的机械和电气部分，发现问题及时处理。

（3）设备维修：对发现的问题设备进行维修，更换损坏部件，修复设备故障，确保设备的正常运行。

（4）预防性维护：对设备的易损件进行定期更换或润滑等预防性维护措施，提前预防设备故障的发生。

2. 维护方法（1）定期检查：按照规定的频次对变电站设备进行检查，如外观检查、电气设备检查、机械设备检查等。

（2）定期保养：对设备进行定期保养，如润滑、密封、绝缘等工作，保证设备的正常运行。

（3）定期维修：对设备进行定期维修，包括设备损坏零部件的更换、设备故障的修复等。

（4）故障排除：对设备出现的故障进行及时的排除和修复，确保设备的正常运行。

三、试验目的和方法1. 试验目的变电站设备的定期试验的目的是为了确保设备的安全可靠性能，检测设备的运行情况，及时发现设备问题。

2. 试验方法（1）设备试验：对变电站的主要设备进行定期试验，如变压器的绕组电阻测量、绝缘电阻测试等。

继电保护检验项目及要求Hessen was revised in January 2021继电保护检验项目及要求7.1 检验种类及期限所有继电保护装置与电网安全自动保护装置及其回路接线(以后简称保护装置)，必须按《继电保护及电网安全自动保护装置检验条例》的要求进行检验，以确保保护装置的元件良好，回路接线、定值及特性等正确。

7.1.1 检验分为三种：⑴新安装保护装置的验收检验。

⑵运行中保护装置的定期检验(简称定期检验)。

⑶运行中保护装置的补充检验(简称补充检验)。

⑷对新型的保护装置(指未经部级鉴定的产品)，一般不能使用。

必须进行全面的检查试验，并经电网(省)局继电保护运行部门审查，其技术性满足电网安全要求时，才能在系统中投入试用。

7.1.2 定期检验分为三种：⑴全部检验：按保护装置的全部检验项目进行检验。

⑵部分检验。

按保护装置的部分重点检验项目进行检验。

⑶用保护装置进行断路器跳合闸试验。

7.1.3 补充检验分为四种：⑴保护装置改造后的检验。

⑵检修或更换一次设备后的检验。

⑶运行中发现异常情况后的检验。

⑷相关设备故障后的检验。

7.1.4 新安装保护装置的验收检验，在下列情况时进行：⑴当新装的一次设备投入运行时。

⑵当在现有的设备上投入新安装的保护装置时。

⑶当对运行中的保护装置进行较大的更改或增设新的回路时，其检验范围由公司总工办根据具体情况确定。

由于制造质量不良，不能满足检验要求的保护装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。

7.1.5定期检验期限定期检验应根据《继电保护及电网安全自动保护装置检验条例》所规定的期限、项目和部颁试验规程所规定的内容进行。

检验期限如下表33：表33 定期检验期限总体规定7.1.6对保护装置检验的一般要求⑴利用保护装置进行断路器跳闸试验，一般每年至少一次。

⑵一次设备(断路器、电流和电压互感器等)检修后，分公司根据一次设备检修的性质和内容，确定保护装置的检验项目。

继电保护及安全自动装置检验管理规定
1、对运行中或准备投入运行的保护装置，应按部颁《继电保护及系统自动装置检验条例》和有关检验规程进行定期检验和其他各种检验工作。

2、基层局厂继电保护部门，需根据季节特点、负荷情况并结合一次设备的检修，合理地安排年季月的保护装置检验计划。

有关调度部门应予支持配合，并作统筹安排，使保护装置定期检验工作能顺利开展。

定期检验工作应掌握进度，及时完成，以减少对系统安全运行的影响，并应保证检验质量。

3、检验工作中，须严格执行部颁《电业安全工作规程》及有关保安规程中的有关规定，并按符合设备实际安装情况的正确图纸进行现场检验工作；复杂的检验工作事先应制订实施方案。

4、主要厂、站应配备专用试验仪器整组试验车及试验电源。

检验用仪表的精确等级及技术特性应符合规程要求，所有测试仪表均需定期校验，以确保检验质量。

5、继电保护检验时，应认真作好记录。

检验结束时，应及时向运行人员交待，在配电盘的有关记录簿上作好记录。

结束后，应及时整理检验报告。

6、当保护装置发生不正确动作后，应及时向上级继电保护部门及整定管辖部门报告，并保留现场原有状态，及时进行事故后的现场检验。

检验项目根据不正确动作的具体情况确定。

重大事故的检验工作应与上级继电保护及安全部门商定，并应有有关中试所参加协助分析，找出不正确动作原因，制订对策。

04 实训内容
（7）操作变压器断路器时，停役操作应先拉开负荷侧断路器，后 拉电源侧断路器。复役时操作顺序相反。三绕组变压器：送电时先 送高压侧、次送中压侧、后送低压侧，停电操作顺序相反。 （8）断路器检修前必须拉开操作熔断器和合闸熔断器，并拉开弹 簧储能电源开关或熔断器。 （9）三相交流电流回路断路器的合、分动作均应保持三相同期。
04 实训内容
1．送电操作步骤： 送电前检查——关后门——后门JSN（W）I程序锁锁定，取出钥
匙——前门内程序锁解锁——关前门——JSXGN手柄扳到分断闭锁 位置——分上地刀——分下地刀——合上隔离——合下隔离—— JSXGN手柄扳到工作位置——断路器合闸——送电完毕。 2．停电操作步骤：
断路器分闸——JSXGN手柄扳到分段闭锁位置——分下隔离—— 合上地刀——JSXGN手柄扳到检修位置 ——开前门——前门内程序 锁锁定，取出钥匙——后门程序锁解锁——开后门——检修。
05 实训注意事项
1．操作人员遵守操作规程的要求，注意做好安全措施，只有规程 制度与技术手段相结合才能有效发挥装置的保障作用，防止误操作 事故的发生。
2.开关柜的连锁功能的投入与解除，大部分是在正常操作过程中 同时实现的，不需要增加额外的操作步骤。如发现操作受阻（如操 作阻力增大）应首先检查是否有误操作的可能，而不应强行以至损 坏设备，甚至导致误操作事故的发生。
02 实训设备
1.XGN2-箱型固定式金属封闭开关柜 2.各种摇把、操作手柄、一字螺丝刀
03 实训前期准备
（一）XGN2-12箱型固定式金属封闭开关柜结构 XGN2型开关柜可双面维护，前面检修继电器室的二次元件，维护
操作机构、机械联锁、传动部分及断路器；后面检修及维护主母线、 电缆终端、联络线等。在断路器室和电缆室均装有照明灯。前后门 均安装有高压带电显示器，后门依据方案的不同又可实现机械或电 气联锁。

变电站设备定期维护、试验制度范本一、目的本制度的目的是为了确保变电站设备的正常运行，保障电力系统的稳定运行，并提高设备的可靠性和安全性。

二、适用范围本制度适用于所有变电站设备的定期维护和试验工作。

三、定义1. 变电站设备：包括变压器、断路器、隔离开关、电容器、电缆、继电保护装置等设备。

2. 定期维护：按照一定的周期对设备进行例行检查、清洁、润滑、紧固和防腐等工作。

3. 试验：对设备进行一系列的测试和检测，以评估设备的性能和可靠性。

四、维护工作内容1. 检查变压器的液位、避雷器的绝缘状况和接地装置的连接情况。

2. 清洁断路器的绝缘子和触头，检查动、静触头的接触情况。

3. 检查隔离开关的操作机构和接地开关的接触电阻。

4. 检查电容器的绝缘状况和电容量，清洁并紧固电容器端子螺母。

5. 检查电缆的接头和绝缘状况，清洁电缆终端，并检测电缆的绝缘电阻。

6. 检查继电保护装置的参数和设置值，确认保护装置正常工作。

7. 检查变电站的通风系统和冷却系统，保证设备的正常散热和运行。

8. 检查设备周围的环境，清理垃圾和杂草，确保设备周围的安全环境。

五、维护周期1. 变压器：每年维护一次。

2. 断路器、隔离开关：每半年维护一次。

3. 电容器、电缆：每季度维护一次。

4. 继电保护装置：每月维护一次。

5. 通风系统和冷却系统：每月维护一次。

6. 周围环境清理：每季度维护一次。

六、试验工作内容1. 变压器：对变压器的绝缘电阻进行测量，并做绝缘介质测试。

2. 断路器、隔离开关：对断路器的合闸、分闸时间和动、静触头的接触电阻进行测量。

3. 电容器：对电容器的电容量和损耗进行测量，检测电容器的绝缘电阻。

4. 电缆：对电缆的绝缘电阻进行测量，并做绝缘强度试验。

5. 继电保护装置：对继电保护装置的参数和设置值进行校验，并进行动作测试。

6. 通风系统和冷却系统：对通风系统和冷却系统的工作状态进行检测，确保其正常工作。

7. 环境检测：对变电站周围的电磁辐射和噪音进行测量，确保环境符合相关标准。

继电保护装置检验规程保护实验班组 2012-4-251 总则1.1 为加强规范继电保护检验工作管理，提高检验管理水平，确保变电站安全稳定运行，特制定本规程。

1.2 本规程规范了继电保护检验工作的各项管理工作及具体实施要求。

1.3 运行维护单位应在本规程和有关技术资料基础上，编制各继电保护现场检验工作的标准化作业指导书（以下简称作业指导书），依据主管部门批准执行的作业指导书开展现场检验工作。

1.4 检验使用的仪器、仪表应定期校验，确保其准确级和技术特性符合有关要求。

1.5 检验中应按要求做好记录，检验结束后应将报告整理归档。

2 继电保护检验管理2.1 一般要求2.1.1 继电保护检验工作要确保完成率达到 100％。

2.1.2 检验项目不得漏项，要防止继电保护检验工作不到位引发的继电保护不正确动作。

2.1.3 继电保护原则上随同一次设备停电进行检验。

各运行维护单位应结合电网实际情况，合理安排一次设备检修及继电保护检验工作，确保继电保护按正常周期进行检验。

2.1.4 新安装继电保护在投运后1年内应进行第一次全部检验。

2.1.5 线路两侧继电保护设备检验工作应同时进行。

2.1.6 故障录波器、保护故障信息子站等与多个一次设备关联，其检验宜结合一次设备停电进行并做好安全措施；不具备条件的可单独申请退出运行进行检验。

安全自动装置的检验工作应统筹协调，合理安排。

3 检验种类及周期3.1 检验种类3.1.1 检验分为三种：3.1.1.1 新安装装置验收检验；3.1.1.2 运行中装置的定期检验（简称定期检验）；3.1.1.3 运行中装置的补充检验（简称补充检验）。

3.1.2 新安装装置的验收检验，在下列情况进行：3.1.2.1 当新安装的一次设备投入运行时；3.1.2.2 当在现有的一次设备上投入新安装的装置时。

3.1.3 定期检验分为三种：3.1.3.1 全部检验；3.1.3.2 部分检验；3.1.3.3 用装置进行断路器跳、合闸试验。

√
验
操作箱检验
（出口中间继电器、防跳、 三相不一致、电压切换、合 分闸、油气压力、SF6密度、
√ 闭锁合重合分闸、）
整组试验
√
与厂站自动化系
√
统、继电保护及
故障信息管理系
统配合检验
装置投运
√
全部检验项目 √
√ √
√
部分检验项目 √
√ √
√
继电保护装置定检
3、继电保护装置检验工作应具备的条件 3.1 仪器、仪表的基本要求与配置 （1）、继电保护装置检验所使用的仪器、仪表必须经过检验合格，
（2）、保护装置外部检查
a) 屏柜上的标志应正确完整清晰，并与图纸和运行规程相符。
继电保护装置定检
b）检查保护装置内、外部是否清洁无积尘；清扫电路板及屏柜内端子 排上的灰尘。
c）检查保护装置的小开关、拨轮及按钮是否良好；显示屏是否清晰，文 字清楚。 4.4 上电检查
2.2.2 母线差动保护、断路器失灵保护及电网安全自动装置中投切线路 或变压器的分、合闸断路器试验，允许用导通方法分别证实至每个断路 器接线的正确性。
继电保护装置定检
表3、微机型继电保护装置全部检验、部分检验项目
序号 1 2 3 4 5 6
7
检验项目
新安装检验项目 全部检验项目
检验前准备工作
√
8 绝缘试验
√
9 上电检查
√
√
√
10 逆变电源检查
√
√
√
11 开关量输入回路
√
√
√
检验
12 输出触点及输出
√
√
√
信号检查
13 模数变换系统检
√
√
