（浙江专版）2019版高考物理一轮复习第10章磁场检测第十章检测磁场时间60分钟满分100分一、选择题每小题只有一个选项正确,共55分1.关于磁场,下列说法正确的是 A.磁场中某点的磁感应强度的方向与小磁针S极在此处的受力方向一致 B.磁场是看不见、摸不着、实际不存在的,是人们假想出来的一种物质 C.磁场是客观存在的一种特殊物质形态 D.磁场的存在与否决定于人的思想,想其有则有,想其无则无 2.每时每刻都有大量宇宙射线向地球射来,地磁场可以改变射线中大多数带电粒子的运动方向,使它们不能到达地面,这对地球上的生命有十分重要的意义。
假设有一个带正电的宇宙射线粒子正垂直于地面向赤道射来,在地磁场的作用下,它将 A.向东偏转 B.向南偏转 C.向西偏转D.向北偏转3.下列说法中正确的是 A.电荷在某处不受电场力的作用,则该处电场强度可能不为零 B.一小段通电导线在某处不受磁场力作用,则该处磁感应强度一定为零 C.表征电场中某点电场的强弱,是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值 D.表征磁场中某点磁场的强弱,是把一小段通电导线放在该点时受到的磁场力与该小段导线长度和电流乘积的比值 4.如图所示,金属棒MN两端由等长的轻质细线水平悬挂,处于竖直向上的匀强磁场中,金属棒中通以由M向N的电流,平衡时两悬线与竖直方向夹角均为θ。
如果仅改变下列某一个条件,θ角的相应变化情况是 A.金属棒中的电流变大,θ角变大 B.两悬线等长变短,θ角变小C.金属棒质量变大,θ角变大D.磁感应强度变大,θ角变小5. 三条在同一平面纸面内的长直绝缘导线搭成一等边三角形。
在导线中通过的电流均为I,电流方向如图所示。
a、b和c三点分别位于三角形的三个顶角的平分线上,且到相应顶点的距离相等。
将a、b和c处的磁感应强度大小分别记为B1、B2和B3。
下列说法正确的是 A.B1B2B3 B.B1B2B3 C.a和b处磁场方向垂直于纸面向外,c处磁场方向垂直于纸面向里 D.a处磁场方向垂直于纸面向外,b和c处磁场方向垂直于纸面向里6. 2017金华十校模拟如图所示,粒子源P会发出电荷量相等的带电粒子。
一轮单元训练金卷·高三·物理(B)卷第十单元磁场注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4．考试结束后，请将本试题卷和答题卡一并上交。
一、(本题共10小题，每小题6分，在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分)1．带电粒子垂直匀强磁场方向运动时，会受到洛伦兹力的作用。
下列表述正确的是( )A．洛伦兹力一定会对带电粒子做功B．洛伦兹力的大小与速度无关C．洛伦兹力不改变带电粒子的速度方向D．洛伦兹力不改变带电粒子的动能2．有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图。
在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。
若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是( )A．M点和N点的磁感应强度大小相等，方向相反B．M点和N点的磁感应强度大小相等，方向相同C．在O点的磁感应强度方向水平向右D．在O点的磁感应强度方向水平向左3．将圆柱形强磁铁吸在干电池的负极，强磁铁的S极朝上N极朝下，金属导线折成上端有一支点，下端开口的导线框，使导线框的顶端支点和底端分别与电源的正极和磁铁都接触良好但不固定，这样整个线框就可以绕电池旋转起来。
下列判断正确的是( )A ．线框能旋转起来，是因为惯性B ．俯视观察，线框沿逆时针方向旋转C ．电池输出的电功率等于线框旋转的机械功率D ．导线框将上下振动4．“极光”是由太阳发射的高速带电粒子受地磁场的影响，进入两极附近时，撞击并激发高空中的空气分子和原子发光引起的。

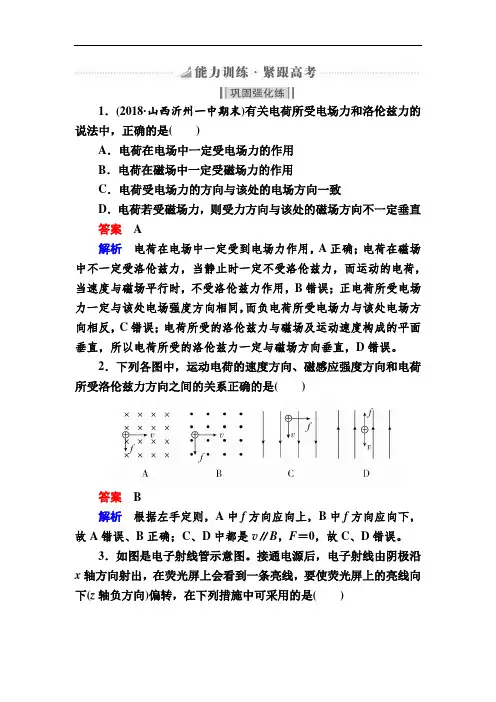

1．(2018·山西沂州一中期末)有关电荷所受电场力和洛伦兹力的说法中，正确的是()A．电荷在电场中一定受电场力的作用B．电荷在磁场中一定受磁场力的作用C．电荷受电场力的方向与该处的电场方向一致D．电荷若受磁场力，则受力方向与该处的磁场方向不一定垂直答案 A解析电荷在电场中一定受到电场力作用，A正确；电荷在磁场中不一定受洛伦兹力，当静止时一定不受洛伦兹力，而运动的电荷，当速度与磁场平行时，不受洛伦兹力作用，B错误；正电荷所受电场力一定与该处电场强度方向相同，而负电荷所受电场力与该处电场方向相反，C错误；电荷所受的洛伦兹力与磁场及运动速度构成的平面垂直，所以电荷所受的洛伦兹力一定与磁场方向垂直，D错误。
2．下列各图中，运动电荷的速度方向、磁感应强度方向和电荷所受洛伦兹力方向之间的关系正确的是()答案 B解析根据左手定则，A中f方向应向上，B中f方向应向下，故A错误、B正确；C、D中都是v∥B，F＝0，故C、D错误。
3．如图是电子射线管示意图。
接通电源后，电子射线由阴极沿x轴方向射出，在荧光屏上会看到一条亮线，要使荧光屏上的亮线向下(z轴负方向)偏转，在下列措施中可采用的是()A．加一磁场，磁场方向沿z轴负方向B．加一磁场，磁场方向沿y轴正方向C．加一电场，电场方向沿z轴负方向D．加一电场，电场方向沿y轴正方向答案 B解析要使荧光屏上的亮线向下偏转，若加磁场，应使电子所受的洛伦兹力方向向下，电子运动方向沿x轴正方向，由左手定则可知，磁场方向应沿y轴正方向，A错误、B正确。
若加电场，电场方向应沿z轴正方向，C、D错误。
4．两个质量相同、所带电荷量相等的带电粒子a、b，以不同的速率沿着AO方向射入圆形匀强磁场区域，其运动轨迹如图所示。
若不计粒子的重力，则下列说法正确的是()A．a粒子带正电，b粒子带负电B．a粒子在磁场中所受洛伦兹力较大C．b粒子的动能较大D．b粒子在磁场中运动时间较长答案 C解析由左手定则可知，a粒子带负电，b粒子带正电，A错误；由q v B ＝m v 2r 得r ＝m v qB ，故运动的轨迹半径越大，对应的速率越大，所以b 粒子的速率较大，在磁场中所受洛伦兹力较大，B 错误；由E k ＝12m v 2可得b 粒子的动能较大，C 正确；由T ＝2πm qB 知两者的周期相同，b 粒子运动的轨迹对应的圆心角小于a 粒子运动的轨迹对应的圆心角，所以b 粒子在磁场中运动时间较短，D 错误。
2019年物理试卷“磁场”部分试题解析A.考纲要求“磁场”部分知识，其出题综合度之大，考查程度之深，要求分析能力之高，让无数考生望而生畏，让优秀生同样不敢轻视。
考生普遍感到“磁场”部分知识当属高考知识困难之最，其出题广泛度不亚于牛顿力学，并且经常综合牛顿力学作为压轴题出现。
基础薄弱的考生可能对此类题毫无头绪，基础好的考生也需沉着冷静，以极其严谨的态度才能拿下此类题，其区分度在高考中较大，所以常用来拉开分数差距。
参阅2019年新课标高考物理部分考纲，“磁场”为高考必考内容。
其内容包括：磁场、磁感应强度、磁感线通电直导线和通电线圈周围磁场的方向、安培力、安培力的方向、匀强磁场中的安培力、洛伦兹力、洛伦兹力的方向、洛伦兹力的公式、带电粒子在匀强磁场中的运动、质谱仪和回旋加速器。
各知识点的掌握要求如表1所示，其中“Ⅰ”表示对所列知识要知道其内容及含义，并能在有关问题中识别和直接使用，与课程标准中"了解"和"认识"相当；“Ⅱ”表示对所列知识要理解其确切含义及与其他知识的联系，能够进行叙述和解释，并能在实际问题的分析、综合、推理和判断等过程中运用，与课程标准中"理解"和"应用"相当。
表1磁场各知识点大纲考察要求知识点磁场磁感应强度磁感线通电直导线和通电线圈周围磁场的方向安培力、安培力的方向、匀强磁场中的安培力洛伦兹力、洛伦兹力的方向、洛伦兹力的公式带电粒子在匀强磁场中的运动质谱仪和回旋加速器能力要求ⅠⅠⅡⅡⅡⅠB ．2019年高考中该部分知识点考题解析1.(广州卷，6分)质量和电量都相等的带电粒子M 和N ，以不同的速度率经小孔S 垂直进入匀强磁场，运行的半圆轨迹如图2种虚线所示，下列表述正确的是()A ．M 带负电，N 带正电 B.M 的速度率小于N 的速率C.洛伦兹力对M 、N 做正功 D.M 的运行时间大于N 的运行时间【解析】选A。
磁场1．（2019·新课标全国Ⅰ卷）如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接，已如导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为A ．2FB ．1.5FC ．0.5FD ．0【答案】B【解析】设每一根导体棒的电阻为R ，长度为L ，则电路中，上下两路电阻之比为，根据并联电路两端各电压相等的特点可知，上下两路电流之比12:1:2I I =。
如下图所示，由于上路通电的导体受安培力的有效长度为L ，根据安培力计算公式F ILB =，可知，得12F F '=，根据左手定则可知，两力方向相同，故线框LMN 所受的合力大小为，故本题选B 。
2．（2019·新课标全国Ⅱ卷）如图，边长为l 的正方形abcd 内存在匀强磁场，磁感应强度大小为B ，方向垂直于纸面（abcd 所在平面）向外。
ab 边中点有一电子发射源O ，可向磁场内沿垂直于ab 边的方向发射电子。
已知电子的比荷为k 。
则从a 、d 两点射出的电子的速度大小分别为A ．14kBl ，54kBlB ．14kBl ，54kBlC ．12kBl ，54kBlD ．12kBl ，54kBl【答案】B【解析】a 点射出粒子半径R a =4l=a mv Bq ，得：v a =4Bql m =4Blk ，d 点射出粒子半径为，R =54l ，故v d =54Bql m =54klB，故B 选项符合题意3．（2019·新课标全国Ⅲ卷）如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场。
一质量为m 、电荷量为q （q >0）的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限。
粒子在磁场中运动的时间为A ．5π6mqBB ．7π6mqBC ．11π6mqBD ．13π6mqB【答案】B【解析】运动轨迹如图。

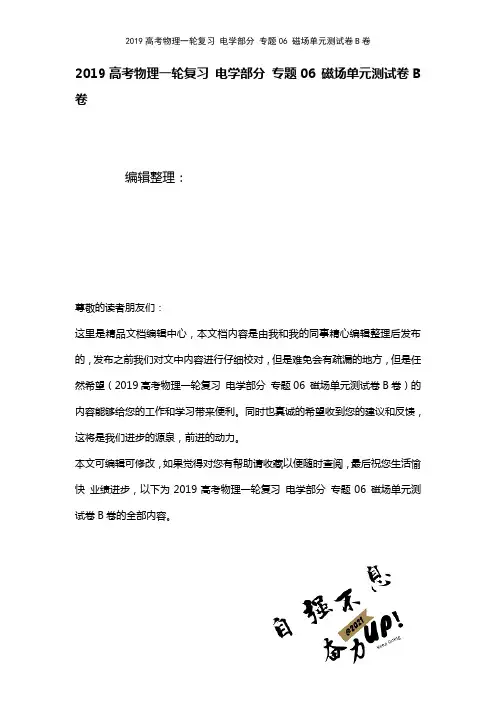

2019高考物理一轮复习电学部分专题06 磁场单元测试卷B 卷编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2019高考物理一轮复习电学部分专题06 磁场单元测试卷B卷）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2019高考物理一轮复习电学部分专题06 磁场单元测试卷B卷的全部内容。
专题06 磁场一、单选1．环形导线中有一小磁针如图1所示悬挂放置，此时环形导线未通电。
当通电后环形导线左端为正极，右端为负极,小磁针稳定后N极所指的方向是A。
垂直纸面向里B. 垂直纸面向外C。
水平向左D. 水平向右【答案】A【解析】根据右手螺旋法则可知，圆环中的磁场方向垂直纸面向里，故小磁针稳定后N极所指的方向垂直纸面向里,故选A.2．如图所示,光滑的平行导轨与电源连接后，与水平方向成θ角倾斜放置，导轨上另放一个质量为m的金属导体棒。
当开关闭合后，在棒所在区域内加一个合适的匀强磁场，可以使导体棒静止平衡，图中分别加了不同方向的磁场，其中不可能平衡的是（）A。
B。
C. D。
【答案】B【解析】A、由左手定则可知A图中导线所受安培力沿斜面向上，因此当安培力大小与重力沿斜面向下分力相等时，导体棒即可处于平衡状态，故A 正确；B、图中导体所受安培力垂线斜面斜向上，没有力和重力沿斜面向下分力平衡,故一定不能平衡，故B错误；C、图中安培力水平向右，这样安培力有沿斜面向上的分力可能与重力沿斜面向下分力平衡，导体棒即可处于平衡状态，故C正确;D、图中安培力竖直向上，当安培力等于重力时,导体棒即可处于平衡状态，故D正确;本题选不能平衡的,故选B.3．如图所示的速度选择器水平放置，板长为L，两板间距离也为L，两板间分布着如图所示的正交匀强电场与匀强磁场，一带正电的粒子(不计重力）从两板左侧中点O处沿图中虚线水平向右射入速度选择器，恰好做匀速直线运动；若撤去磁场，保留电场,粒子以相同的速度从O点进入电场，恰好从上板极右边缘b点离开场区；若撤去电场，保留磁场，粒子以相同的速度从O点进入磁场，则粒子圆周运动的半径为（ )A。

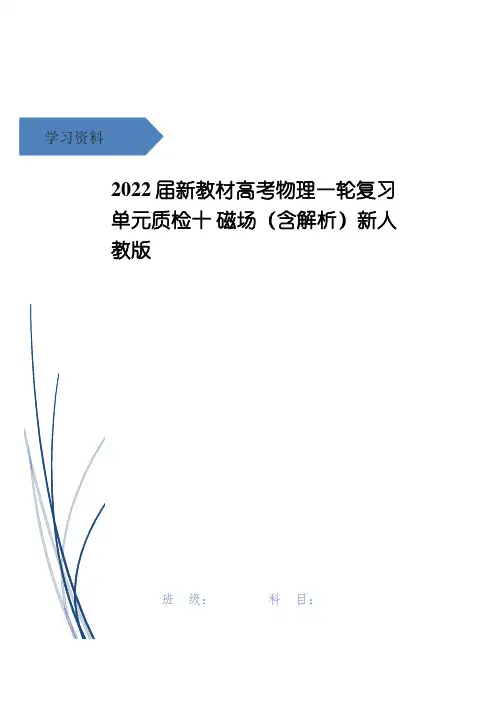

学习资料单元质检十磁场（时间:45分钟满分：100分）一、单项选择题（本题共5小题,每小题6分,共30分.在每小题给出的四个选项中,只有一项符合题目要求）1.两个回路中的电流大小均为I，方向如图所示.圆弧导线中的电流在圆心产生的磁感应强度与其半径成反比，直线电流在其延长线上的磁感应强度为零.则关于图中a、b两点的磁感应强度B a、B b 的大小关系和方向的判断正确的是（)A。
B a〉B b，a点磁感强度的方向垂直纸面向里B.B a<B b，a点磁感强度的方向垂直纸面向外C。
B a<B b，b点磁感强度的方向垂直纸面向里D。
B a>B b,b点磁感强度的方向垂直纸面向外2.如图所示,半径为R、质量为m的半圆形导线框用两根绝缘细线悬挂，静止时直线边水平,导线框中通有沿顺时针方向的电流，图中水平虚线为匀强磁场的上边界线，匀强磁场的磁感应强度大小为B,方向垂直于导线框向里，处于磁场区域的导线框对应的圆心角为120°,此时每根细线的拉力大小为F1。
现保持其他条件不变,将虚线下方的磁场移至虚线上方,使虚线为匀强磁场的下边界,此时每根细线的拉力大小为F2。
则导线框中的电流大小为（）A。
3FF B。
3FFC。
3(F1-F2)FπF D。
6(F1-F2)FπF3.(2020云南玉溪开学考试)如图所示的虚线区域内,充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场。
一带电粒子a（不计重力)以一定的初速度由左边界的O点射入磁场、电场区域,恰好沿直线由区域右边界的O'点（图中未标出）穿出。
若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b(不计重力）仍以相同初速度由O点射入，从区域右边界穿出,则粒子b(）A。
穿出位置一定在O'点下方B。
穿出位置一定在O’点上方C.运动时,在电场中的电势能一定减小D.在电场中运动时,动能一定减小4.如图所示为等腰直角三角形匀强磁场区域，磁感应强度的大小为B。

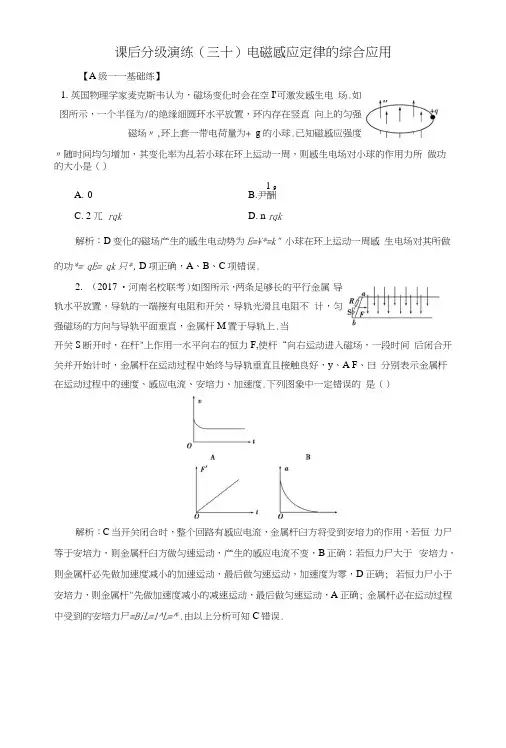

课后分级演练（三十）电磁感应定律的综合应用【A级一一基础练】1.英国物理学家麦克斯韦认为，磁场变化时会在空I'可激发感生电场.如图所示，一个半径为/的绝缘细圆环水平放置，环内存在竖直向上的匀强磁场〃,环上套一带电荷量为+ g的小球.已知磁感应强度〃随时间均匀增加，其变化率为乩若小球在环上运动一周，则感生电场对小球的作用力所做功的大小是（）1 9A.0B.尹酬C. 2 兀rqkD. n rqk解析：D变化的磁场产生的感生电动势为E=¥*=k"小球在环上运动一周感生电场对其所做的功*= qE= qk只*, D项正确，A、B、C项错误.2.（2017 •河南名校联考）如图所示，两条足够长的平行金属导轨水平放置，导轨的一端接有电阻和开关，导轨光滑且电阻不计，匀强磁场的方向与导轨平面垂直，金属杆M置于导轨上.当开关S断开时，在杆"上作用一水平向右的恒力F,使杆“向右运动进入磁场，一段时间后闭合开关并开始计时，金属杆在运动过程中始终与导轨垂直且接触良好，y、A F、曰分别表示金属杆在运动过程中的速度、感应电流、安培力、加速度.下列图象中一定错误的是（）解析：C当开关闭合时，整个回路有感应电流，金属杆臼方将受到安培力的作用，若恒力尸等于安培力，则金属杆臼方做匀速运动，产生的感应电流不变，B正确；若恒力尸大于安培力，则金属杆必先做加速度减小的加速运动，最后做匀速运动，加速度为零，D正确; 若恒力尸小于安培力，则金属杆"先做加速度减小的减速运动，最后做匀速运动，A正确; 金属杆必在运动过程中受到的安培力尸=BiL=l^L=^L.由以上分析可知C错误.3.如图所示，线圈匝数为刀，横截面积为$线圈电阻为八处于一个均匀增强的磁场中，磁感应强度随时间的变化率为k（k>0），磁场方向水平向右且与线圈平面垂直.上、下两极板水平放置的电容器，极板间距为也电容为C在电容器两极板之间有一质量为刃的带电微粒P处于静止状态，两个电阻的阻值分别为于和21；则下列说法正确的是（）A.戶帯负电，电荷量曦B."带正电，电荷量为鬻C.P带负电，电荷量为燈D.P带正电，电荷量为鵲解析：C闭合线圈与阻值为厂的电阻形成闭合回路，线圈相当于电源，电容器两极板间的电压等于路端电压；线圈产生的感应电动势为厂=/7冷|=刃必，路端电压字, 对带电微粒有占飓，即？=需根据楞次定律可知，电容器上极板带正电，所以微粒P 带负电.选项C正确.4.如图所示，一直角三角形金属框，向左匀速地穿过一个方 .、、、、匀速、、向垂直于纸面向里的匀强磁场区域，磁场仅限于虚线边界所围的抄JL'乞〉区域，该区域的形状与金属框完全相同，且金属框的下边与磁场区域的下边在一直线上，若取顺时针方向为电流的止方向，则金属框穿过磁场的过程屮感应电流/随时间t变化的图象是（）解析：C在金属框进入磁场过程中，感应电流的方向为逆时针，金属框切割磁感线的有效长度线性增大，排除A、B；在金属框出磁场的过程中，感应电流的方向为顺时针方向, 金属框切割磁感线的有效长度线性减小，排除D,故C正确.5.（多选）如图甲所示，光滑绝缘水平面，虚线的右侧存在方向竖直向下、磁感应强度大小为B=2 T的匀强磁场，恵V的左侧有一质量为/77=O. 1 kg的矩形线圈bcde,方c边长厶= 0.2m,电阻斤=2 Q. t=0时，用一恒定拉力F拉线圈，使其由静止开始向右做匀加速运动，经过Is,线圈的比边到达磁场边界就V；此时立即将拉力尸改为变力，又经过Is,线圈恰好完全进入磁场，在整个运动过程中，线圈中感应电流,随时间方变化的图彖如图乙 所示，则（）解析：C 设经过吋间&则W 点距。

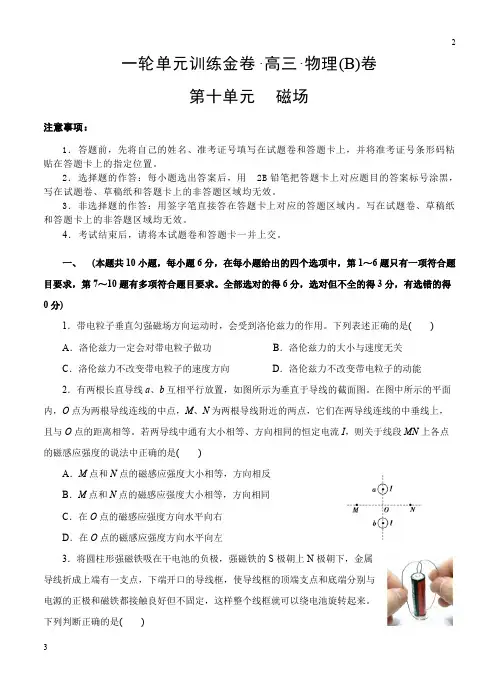

一轮单元训练金卷·高三·物理(B)卷第十单元磁场注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。
2．选择题的作答：每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。
3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。
写在试题卷、草稿纸和答题卡上的非答题区域均无效。
4．考试结束后，请将本试题卷和答题卡一并上交。
一、(本题共10小题，每小题6分，在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分)1．带电粒子垂直匀强磁场方向运动时，会受到洛伦兹力的作用。
下列表述正确的是( )A．洛伦兹力一定会对带电粒子做功C．洛伦兹力不改变带电粒子的速度方向B．洛伦兹力的大小与速度无关D．洛伦兹力不改变带电粒子的动能2．有两根长直导线a、b互相平行放置，如图所示为垂直于导线的截面图。
在图中所示的平面内，O点为两根导线连线的中点，M、N为两根导线附近的两点，它们在两导线连线的中垂线上，且与O点的距离相等。
若两导线中通有大小相等、方向相同的恒定电流I，则关于线段MN上各点的磁感应强度的说法中正确的是()A．M点和N点的磁感应强度大小相等，方向相反B．M点和N点的磁感应强度大小相等，方向相同C．在O点的磁感应强度方向水平向右D．在O 点的磁感应强度方向水平向左3．将圆柱形强磁铁吸在干电池的负极，强磁铁的S极朝上N极朝下，金属导线折成上端有一支点，下端开口的导线框，使导线框的顶端支点和底端分别与电源的正极和磁铁都接触良好但不固定，这样整个线框就可以绕电池旋转起来。
下列判断正确的是()A．线框能旋转起来，是因为惯性B．俯视观察，线框沿逆时针方向旋转C．电池输出的电功率等于线框旋转的机械功率D．导线框将上下振动4．“极光”是由太阳发射的高速带电粒子受地磁场的影响，进入两极附近时，撞击并激发高空中的空气分子和原子发光引起的。
假如我们在北极地区忽然发现正上方的某一高空出现了射向地球的、沿逆时针方向生成的紫色弧状极光（显示带电粒子的运动轨迹），考虑大气的阻力。
则关于引起这一现象的高速粒子的电性及弧状极光的弯曲程度的说法中，正确的是()A．高速粒子带正电C．轨迹半径不变B．高速粒子带负电D．轨迹半径逐渐增大5．如图所示的天平可用来测定磁感应强度，天平的右臂下面挂有一个矩形线圈，宽为L，共N匝，线圈下部悬在匀强磁场中，磁场方向垂直纸面。
当线圈中通有电流I时，方向如图，在天平左、右两边各加质量分别为m、m的砝码，天平平衡；当电流反向时(大小不变)，右边再加上质量为m12的砝码后，天平重新平衡，由此可知()(m m)gA．磁感应强度的方向垂直纸面向里，大小为 1 2NILB．磁感应强度的方向垂直纸面向里，大小为C．磁感应强度的方向垂直纸面向外，大小为D．磁感应强度的方向垂直纸面向外，大小为mg2N IL (m m)g1 2NIL mg2N IL6．如图所示，电子经电压U加速后垂直进入磁感应强度为B的匀强磁场中，在磁场中转半个圆周后打在P点，通过调节电压U可以控制P点的位置，设OP=x，能够正确反映U与x关系的图象是( )7．磁流体发电是一项新兴技术。
如图所示，平行金属板之间有一个很强的磁场，将一束含有大 量正、负带电粒子的的等离子体，沿图中所示方向喷入磁场，图中虚线框部分相当于发电机，把两 个极板与用电器相连，则()A ．用电器中的电流方向从B 到 AB ．用电器中的电流方向从 A 到 BC ．若只增大带电粒子电量，发电机的电动势增大D ．若只增大喷入粒子的速度，发电机的电动势增大8．如图所示，两根长直导线竖直插入光滑绝缘水平桌面上的 M 、N 两小孔中，O 为 M 、N 连线 中点，连线上 a 、b 两点关于 O 点对称，导线通有大小相等、方向相反的电流 I 。
已知通电长直导线在周围产生的磁场的磁感应强度 B kIr，式中 k 是常数，I 是导线中的电流，r 为点到导线的距离。
一带正电的小球(图中未画出)以初速度 v 从 a 点出发沿连线运动到 b 点，关于上述过程，下列说法正确的是()A ．小球先做加速运动后做减速运动B ．小球一直做匀速直线运动C ．小球对桌面的压力先增大后减小D ．小球对桌面的压力一直在增大9．如图，ab 、cd 是两根长度均为 L ＝4.0 m ，质量分别为 m ＝0.6 kg 和 m12＝0.2 kg 的金属棒，两根等长的细金属杆将两节干电池与两个金属棒串联成闭合 回路，整个回路用绝缘细线悬挂在天花板上，保证金属棒水平。
整个装置处于竖 直向下的匀强磁场中，磁感应强度 B ＝1.0 T ，电路中的电流 I ＝0.5 A ，待系统稳定之后(金属棒、细金属杆在力的作用下不会发生变形，取 g ＝10 m/s )，则( )A ．绝缘细线与竖直方向的夹角 0°2B．绝缘细线与竖直方向的夹角45°C．细金属杆与竖直方向的夹角45°D．细金属杆与竖直方向的夹角90°10．如图(a)所示，在半径为R的虚线区域内存在周期性变化的磁场，其变化规律如图(b)所示。
薄挡板MN两端点恰在圆周上，且MN所对的圆心角为120°。
在t=0时，一质量为m、电荷量为+q的带电粒子，以初速度v从A点沿直径AOB射入场区，运动到圆心O后，做一次半径为R2的完整的圆周运动，再沿直线运动到B点，在B点与挡板碰撞后原速率返回（碰撞时间不计，电荷量不变），运动轨迹如图(a)所示。
粒子的重力不计，不考虑变化的磁场所产生的电场，下列说法正确的是()A．磁场方向垂直纸面向外B．图(b)中B02m v qRC．图(b)中T(π1)R vD．若t=0时，质量为m、电荷量为-q 的带电粒子，以初速度v从A点沿AO入射，偏转、碰撞后，仍可返回A点二、(本题共4小题，共50分。
把答案填在题中的横线上或按题目要求作答。
解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分。
有数值计算的题，答案中必须明确写出数值和单位)11．(10分)如图所示，虚线所围区域内有方向垂直纸面向里的匀强磁场，磁感应强度为B。
一束电子沿圆形区域的直径方向以速度v射入磁场，电子束经过磁场区后，其运动的方向与原入射方向成θ角。
设电子质量为m，电荷量为e，不计电子之间的相互作用力及所受的重力。
求：(1)电子在磁场中运动轨迹的半径R；(2)电子在磁场中运动的时间t；(3)圆形磁场区域的半径r。
12．(12 分)如图所示，有一平行板电容器左边缘在 y 轴上，下极板与 x 轴重合，两极板间匀强电 场的场强为 E 。
一电荷量为 q ，质量为 m 的带电粒子，从 O 点与 x 轴成 θ 角斜向上射入极板间，粒 子经过 K 板边缘 a 点平行于 x 轴飞出电容器，立即进入一磁感应强度为B 的圆形磁场的一部分(磁场 分布在电容器的右侧且未画出)，随后从 c 点垂直穿过 x 轴离开磁场。
已知粒子在 O 点的初速度大小为 v ＝3E 3，∠acO ＝45°，cos θ＝ ，磁场方向垂直于坐标平面向外，磁场与电容器不重合，带电粒子重力不计，试求：(1)K 极板所带电荷的电性；(2)粒子经过 c 点时的速度大小；(3)圆形磁场区域的最小面积。
13．(14 分)如图所示，空间有垂直 xOy 平面向里、磁感应强度大小为 B 的匀强磁场和沿 - y 方向电场强度大小为 E 的匀强电场。
一质量为 m 、电荷量为+q 的带电粒子(重力不计)以速度 v 从 y 轴上的 M点沿 x 轴正方向射入电磁场区域，一段时间后粒子经过 x 轴的正半轴上的 N 点，且此时速度大小为E B，方向与+x 轴的夹角为 θ = 60°，此时撤去电场，再经过一段时间，粒子恰好垂直经过 y 轴上的 P 点(图 中未画出)，不计粒子重力，求：(1)粒子到达 N 点时加速度的大小 a ；(2)M 点的坐标和 P 点的坐标。
B 3 014．(14分)如图所示，xOy坐标系中，在y轴右侧有一平行于y轴的边界PQ，PQ左侧和右侧存在磁感应强度大小分别为B与B2的匀强磁场，磁场方向均垂直于xOy平面向里．y轴上有一点A 与原点O的距离为l．电荷量为q、质量为m的带正电粒子，以某一速度从坐标原点O处沿x轴正方向射出，经过的时间为t 4πm3qB时恰好到达A点，不计粒子的重力作用。
(1)粒子在左右中圆周运动半径大小之比r:r12(2)求边界PQ与y轴的距离d和粒子从O点射出的速度大小v；(3)若相同的粒子以更大的速度从原点O处沿x轴正方向射出，为使粒子能经过A点，粒子的速度大小应为多大？一轮单元训练金卷·高三·物理(B)卷第十单元磁场答案一、(本题共10小题，每小题6分，在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分)1．【答案】D2．【答案】A3．【答案】B4．【答案】B【解析】在北极上空有竖直向下的磁场，由地面上看带电粒子的运动轨迹沿逆时针方向，则从上空看带电粒子的轨迹沿顺时针方向，由左手定则得粒子带负电。
故A 错误，B正确；运动过程中粒子因空气阻力做负功，运动动能变小，速度减小，则半径小，故C、D错误。
5．【答案】B【解析】当B的方向垂直纸面向里，开始线圈所受安培力的方向向下，电流方向相反，则安培力方向反向，变为竖直向上，相当于右边少了两倍的安培力大小，所以需要在右边加砝码，则有mg 2N BIL，所以mg2N IL，故B正确，A错误；当B的方向垂直纸面向外，开始线圈所受安培力的方向向上，电流方向相反，则安培力方向反向，变为竖直向下，相当于右边多了两倍的安培力大小，所以需要在左边加砝码，故C、D错误。
6．【答案】C1【解析】带电粒子在电场中加速运动，根据动能定理得mv22Uq，进入磁场后做匀速圆周运动，根据洛伦兹力提供向心力，则有qvB m v2r，粒子运动半个圆打到P点，所以x 2r2mU，解得x ，B q即x与U 成正比，故C 正确。
7．【答案】BD8．【答案】BC9．【答案】AC【解析】以整体为研究对象，整体总共受到四个力的作用，水平方向上，两金属棒受到力的大小均为F＝BIL，方向相反的安倍力，这两个力互相平衡；竖直方向上，绝缘细线的拉力与总的重力平衡，因为重力的方向竖直向下，所以，绝缘细线的拉力一定是竖直向上，也就是说，绝缘细线与竖直方向的夹角为0°，A正确，B错误；以cd棒为研究对象，cd棒受三个力而平衡，安培力F＝BIL＝1×0.5×4N＝2N，cd棒的重力m g＝0.2×10N＝2N，由平衡条件得F＝m g tanθ，解22得θ＝45°，即金属丝与竖直方向的夹角为45°，C 正确，D错误。
