下载文档原格式

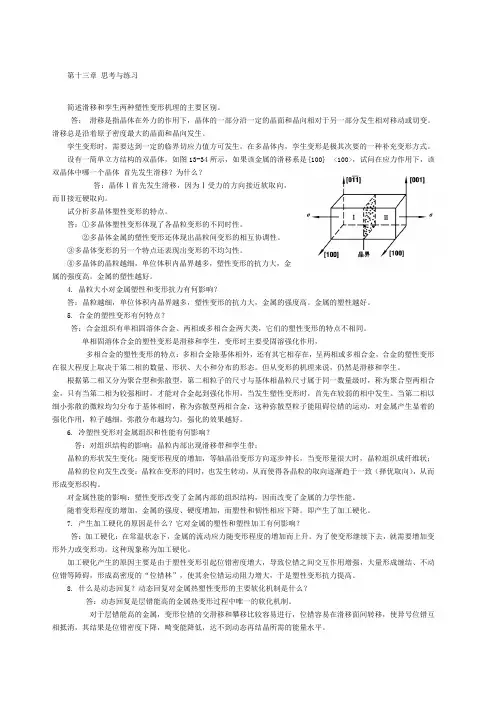

第十三章思考与练习简述滑移和孪生两种塑性变形机理的主要区别。
答：滑移是指晶体在外力的作用下，晶体的一部分沿一定的晶面和晶向相对于另一部分发生相对移动或切变。
滑移总是沿着原子密度最大的晶面和晶向发生。
孪生变形时，需要达到一定的临界切应力值方可发生。
在多晶体内，孪生变形是极其次要的一种补充变形方式。
设有一简单立方结构的双晶体，如图13-34所示，如果该金属的滑移系是{100} <100>，试问在应力作用下，该双晶体中哪一个晶体首先发生滑移？为什么？答：晶体Ⅰ首先发生滑移，因为Ⅰ受力的方向接近软取向，而Ⅱ接近硬取向。
试分析多晶体塑性变形的特点。
答：①多晶体塑性变形体现了各晶粒变形的不同时性。
②多晶体金属的塑性变形还体现出晶粒间变形的相互协调性。
③多晶体变形的另一个特点还表现出变形的不均匀性。
④多晶体的晶粒越细，单位体积内晶界越多，塑性变形的抗力大，金属的强度高。
金属的塑性越好。
4. 晶粒大小对金属塑性和变形抗力有何影响？答：晶粒越细，单位体积内晶界越多，塑性变形的抗力大，金属的强度高。
金属的塑性越好。
5. 合金的塑性变形有何特点？答：合金组织有单相固溶体合金、两相或多相合金两大类，它们的塑性变形的特点不相同。
单相固溶体合金的塑性变形是滑移和孪生，变形时主要受固溶强化作用，多相合金的塑性变形的特点：多相合金除基体相外，还有其它相存在，呈两相或多相合金，合金的塑性变形在很大程度上取决于第二相的数量、形状、大小和分布的形态。
但从变形的机理来说，仍然是滑移和孪生。
根据第二相又分为聚合型和弥散型，第二相粒子的尺寸与基体相晶粒尺寸属于同一数量级时，称为聚合型两相合金，只有当第二相为较强相时，才能对合金起到强化作用，当发生塑性变形时，首先在较弱的相中发生。
当第二相以细小弥散的微粒均匀分布于基体相时，称为弥散型两相合金，这种弥散型粒子能阻碍位错的运动，对金属产生显着的强化作用，粒子越细，弥散分布越均匀，强化的效果越好。

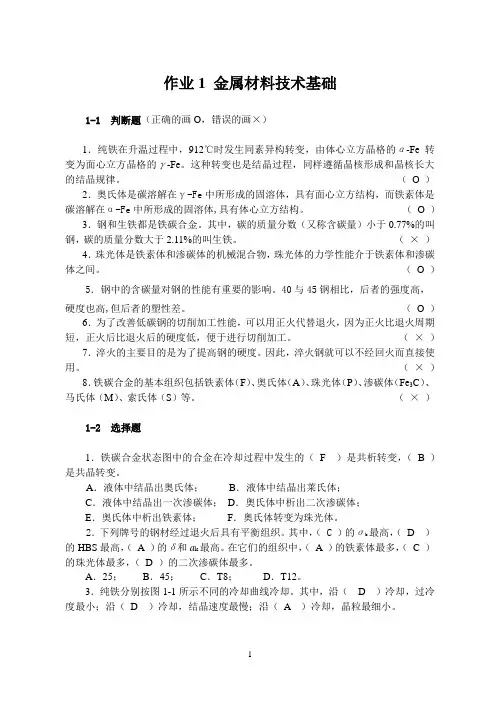

作业1 金属材料技术基础1-1 判断题（正确的画O，错误的画×）1．纯铁在升温过程中，912℃时发生同素异构转变，由体心立方晶格的α-Fe转变为面心立方晶格的γ-Fe。
这种转变也是结晶过程，同样遵循晶核形成和晶核长大的结晶规律。
（O ）2．奥氏体是碳溶解在γ-Fe中所形成的固溶体，具有面心立方结构，而铁素体是碳溶解在α-Fe中所形成的固溶体,具有体心立方结构。
（O ）3．钢和生铁都是铁碳合金。
其中，碳的质量分数（又称含碳量）小于0.77%的叫钢，碳的质量分数大于2.11%的叫生铁。
（×）4．珠光体是铁素体和渗碳体的机械混合物，珠光体的力学性能介于铁素体和渗碳体之间。
（O ）5．钢中的含碳量对钢的性能有重要的影响。
40与45钢相比，后者的强度高，硬度也高,但后者的塑性差。
（O ）6．为了改善低碳钢的切削加工性能，可以用正火代替退火，因为正火比退火周期短，正火后比退火后的硬度低，便于进行切削加工。
（×）7．淬火的主要目的是为了提高钢的硬度。
因此，淬火钢就可以不经回火而直接使用。
（×）8．铁碳合金的基本组织包括铁素体（F）、奥氏体（A）、珠光体（P）、渗碳体（Fe3C）、马氏体（M）、索氏体（S）等。
（×）1-2 选择题1．铁碳合金状态图中的合金在冷却过程中发生的（F ）是共析转变，（B ）是共晶转变。
A．液体中结晶出奥氏体；B．液体中结晶出莱氏体；C．液体中结晶出一次渗碳体；D．奥氏体中析出二次渗碳体；E．奥氏体中析出铁素体；F．奥氏体转变为珠光体。
2．下列牌号的钢材经过退火后具有平衡组织。
其中，（ C ）的σb最高，（D ）的HBS最高，（A ）的δ和a k最高。
在它们的组织中，（A ）的铁素体最多，（C ）的珠光体最多，（D ）的二次渗碳体最多。
A．25；B．45；C．T8；D．T12。
3．纯铁分别按图1-1所示不同的冷却曲线冷却。
其中，沿（ D ）冷却，过冷度最小；沿（D ）冷却，结晶速度最慢；沿（A ）冷却，晶粒最细小。

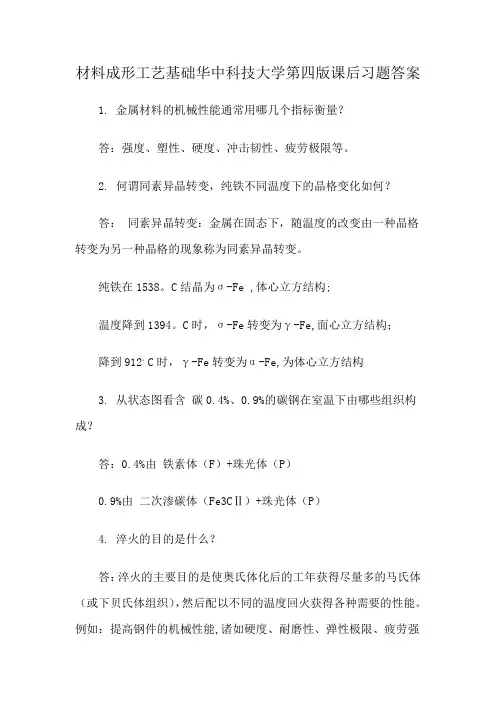

材料成形工艺基础华中科技大学第四版课后习题答案1. 金属材料的机械性能通常用哪几个指标衡量？答：强度、塑性、硬度、冲击韧性、疲劳极限等。
2. 何谓同素异晶转变，纯铁不同温度下的晶格变化如何？答：同素异晶转变：金属在固态下，随温度的改变由一种晶格转变为另一种晶格的现象称为同素异晶转变。
纯铁在1538。
C结晶为σ-Fe ,体心立方结构;温度降到1394。
C时，σ-Fe转变为γ-Fe,面心立方结构；降到912。
C时，γ-Fe转变为α-Fe,为体心立方结构3. 从状态图看含碳0.4%、0.9%的碳钢在室温下由哪些组织构成？答：0.4%由铁素体（F）+珠光体（P）0.9%由二次渗碳体（Fe3CⅡ）+珠光体（P）4. 淬火的目的是什么？答：淬火的主要目的是使奥氏体化后的工年获得尽量多的马氏体（或下贝氏体组织），然后配以不同的温度回火获得各种需要的性能。
例如：提高钢件的机械性能,诸如硬度、耐磨性、弹性极限、疲劳强度等，改善某些特殊钢的物理或者化学性能，如增强磁钢的铁磁性，提高不锈钢的耐蚀性等。
5.某弹簧由优质碳素钢制造，应选用什么牌号的钢？应选用怎样的热处理工艺？答：含碳量在0.6%-0.9%之间，65、70、85、65Mn.65Mn淬火+中温回火6.从下列钢号中，估计出其主要元素大致含量20 45 T10 16Mn 40Cr答：0.2%C 、0.45%C、1.0%C,Mn≤0.4%,Si≤0.35、0.16%C,Mn1.2%-1.6% 、0.4%C，0.8-1.1%Cr7.简述铸造成型的实质及优缺点。
答：铸造成型的实质是：利用金属的流动性，逐步冷却凝固成型的工艺过程。
优点：1.工艺灵活生大，2.成本较低，3.可以铸出外形复杂的毛坯缺点：1.组织性能差，2机械性能较低，3.难以精确控制，铸件质量不够稳定4.劳动条件太差，劳动强度太大。
8.合金流动性取决于哪些因素？合金流动性不好对铸件品质有何影响？答：合金流动性取决于 1.合金的化学成分 2.浇注温度 3.浇注压力 4.铸型的导热能力5.铸型的阻力合金流动性不好：产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣和缩孔缺陷的间接原因。

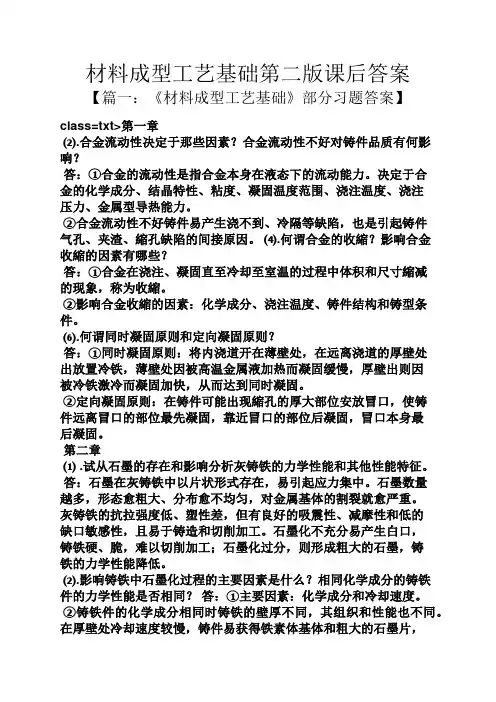

材料成型工艺基础第二版课后答案【篇一：《材料成型工艺基础》部分习题答案】class=txt>第一章⑵.合金流动性决定于那些因素？合金流动性不好对铸件品质有何影响？答：①合金的流动性是指合金本身在液态下的流动能力。
决定于合金的化学成分、结晶特性、粘度、凝固温度范围、浇注温度、浇注压力、金属型导热能力。
②合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。
⑷.何谓合金的收縮？影响合金收縮的因素有哪些？答：①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象，称为收縮。
②影响合金收縮的因素：化学成分、浇注温度、铸件结构和铸型条件。
⑹.何谓同时凝固原则和定向凝固原则？答：①同时凝固原则：将内浇道开在薄壁处，在远离浇道的厚壁处出放置冷铁，薄壁处因被高温金属液加热而凝固缓慢，厚壁出则因被冷铁激冷而凝固加快，从而达到同时凝固。
②定向凝固原则：在铸件可能出现縮孔的厚大部位安放冒口，使铸件远离冒口的部位最先凝固，靠近冒口的部位后凝固，冒口本身最后凝固。
第二章⑴ .试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。
答：石墨在灰铸铁中以片状形式存在，易引起应力集中。
石墨数量越多，形态愈粗大、分布愈不均匀，对金属基体的割裂就愈严重。
灰铸铁的抗拉强度低、塑性差，但有良好的吸震性、减摩性和低的缺口敏感性，且易于铸造和切削加工。
石墨化不充分易产生白口，铸铁硬、脆，难以切削加工；石墨化过分，则形成粗大的石墨，铸铁的力学性能降低。
⑵.影响铸铁中石墨化过程的主要因素是什么？相同化学成分的铸铁件的力学性能是否相同？答：①主要因素：化学成分和冷却速度。
②铸铁件的化学成分相同时铸铁的壁厚不同，其组织和性能也不同。
在厚壁处冷却速度较慢，铸件易获得铁素体基体和粗大的石墨片，力学性能较差；而在薄壁处，冷却速度较快，铸件易获得硬而脆的白口组织或麻口组织。
⑸.什么是孕育铸铁？它与普通灰铸铁有何区别？如何获得孕育铸铁？答：①经孕育处理后的灰铸铁称为孕育铸铁。

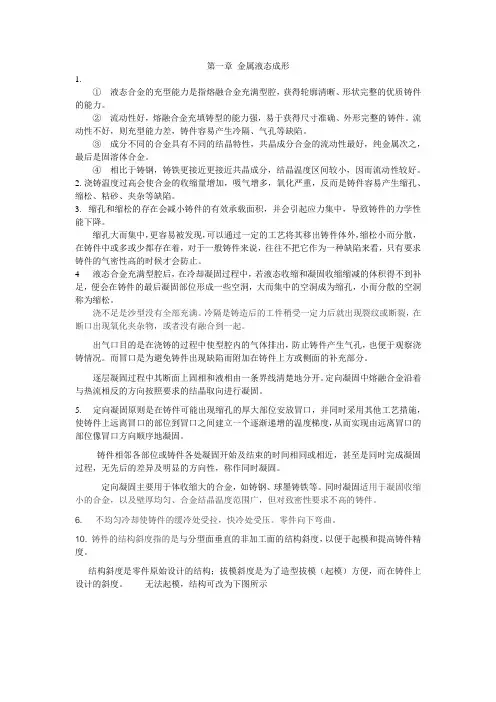

第一章金属液态成形1.①液态合金的充型能力是指熔融合金充满型腔，获得轮廓清晰、形状完整的优质铸件的能力。
②流动性好，熔融合金充填铸型的能力强，易于获得尺寸准确、外形完整的铸件。
流动性不好，则充型能力差，铸件容易产生冷隔、气孔等缺陷。
③成分不同的合金具有不同的结晶特性，共晶成分合金的流动性最好，纯金属次之，最后是固溶体合金。
④相比于铸钢，铸铁更接近更接近共晶成分，结晶温度区间较小，因而流动性较好。
2.浇铸温度过高会使合金的收缩量增加，吸气增多，氧化严重，反而是铸件容易产生缩孔、缩松、粘砂、夹杂等缺陷。
3.缩孔和缩松的存在会减小铸件的有效承载面积，并会引起应力集中，导致铸件的力学性能下降。
缩孔大而集中，更容易被发现，可以通过一定的工艺将其移出铸件体外，缩松小而分散，在铸件中或多或少都存在着，对于一般铸件来说，往往不把它作为一种缺陷来看，只有要求铸件的气密性高的时候才会防止。
4 液态合金充满型腔后，在冷却凝固过程中，若液态收缩和凝固收缩缩减的体积得不到补足，便会在铸件的最后凝固部位形成一些空洞，大而集中的空洞成为缩孔，小而分散的空洞称为缩松。
浇不足是沙型没有全部充满。
冷隔是铸造后的工件稍受一定力后就出现裂纹或断裂，在断口出现氧化夹杂物，或者没有融合到一起。
出气口目的是在浇铸的过程中使型腔内的气体排出，防止铸件产生气孔，也便于观察浇铸情况。
而冒口是为避免铸件出现缺陷而附加在铸件上方或侧面的补充部分。
逐层凝固过程中其断面上固相和液相由一条界线清楚地分开。
定向凝固中熔融合金沿着与热流相反的方向按照要求的结晶取向进行凝固。
5.定向凝固原则是在铸件可能出现缩孔的厚大部位安放冒口，并同时采用其他工艺措施，使铸件上远离冒口的部位到冒口之间建立一个逐渐递增的温度梯度，从而实现由远离冒口的部位像冒口方向顺序地凝固。
铸件相邻各部位或铸件各处凝固开始及结束的时间相同或相近，甚至是同时完成凝固过程，无先后的差异及明显的方向性，称作同时凝固。

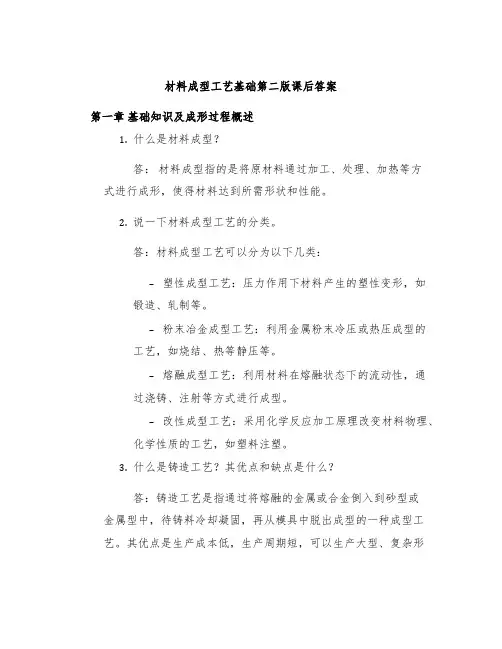

材料成型工艺基础第二版课后答案第一章基础知识及成形过程概述1.什么是材料成型？答：材料成型指的是将原材料通过加工、处理、加热等方式进行成形，使得材料达到所需形状和性能。
2.说一下材料成型工艺的分类。
答：材料成型工艺可以分为以下几类：–塑性成型工艺：压力作用下材料产生的塑性变形，如锻造、轧制等。
–粉末冶金成型工艺：利用金属粉末冷压或热压成型的工艺，如烧结、热等静压等。
–熔融成型工艺：利用材料在熔融状态下的流动性，通过浇铸、注射等方式进行成型。
–改性成型工艺：采用化学反应加工原理改变材料物理、化学性质的工艺，如塑料注塑。
3.什么是铸造工艺？其优点和缺点是什么？答：铸造工艺是指通过将熔融的金属或合金倒入到砂型或金属型中，待铸料冷却凝固，再从模具中脱出成型的一种成型工艺。
其优点是生产成本低，生产周期短，可以生产大型、复杂形状的产品，缺点是表面质量不高，存在气孔、缩孔等缺陷，环境污染严重。
4.塑性加工与液态成形有哪些区别？答：塑性加工是利用加工设备施加的力作用下，使金属在塑性变形区进行塑性加工，得到所需形状和性能的工艺。
而液态成形是指借助流动性好的液态金属，在一定压力下流动并在模具中形成所需形状的工艺。
两者的主要区别在于加工状态不同。
第二章塑性成型工艺1.什么是锻造？答：錾造是一种以塑性变形为主要原理加工金属的成型方法，其主要特点是将坯料置于锻机上，在加热的条件下，利用极强的压力和应变率进行加工，从而将金属材料塑性变形成所需形状和性能。
2.筛选一下前端原料中哪些适合锻造加工？答：前端原料中适合锻造加工的有中碳钢、合金钢、不锈钢、铝合金等。
3.什么是冷挤压加工？答：冷挤压是一种以压制变形加工金属为主要特征的加工方法，其主要通过利用压力，使得金属原料在冷态下扭曲、扭转等变形，达到所需的形状和性能的目的。
4.什么是轧制加工？答：轧制加工是一种通过轧辊对金属原材料进行挤压变形而获得所需形状和性能的加工方法。
5.冷挤压和轧制加工有什么区别？答：冷挤压和轧制加工都是塑性加工的一种方法，其主要的区别在于温度不同。

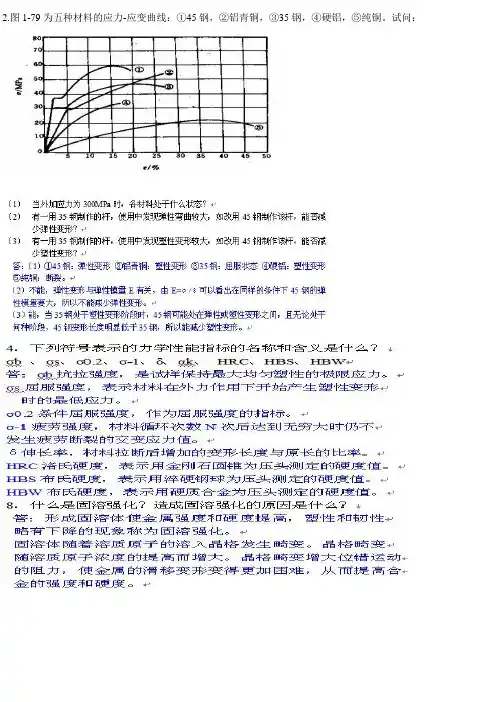

第一章2.图1-79为五种材料的应力-应变曲线：①45钢，②铝青铜，③35钢，④硬铝，⑤纯铜。
试问：（1）当外加应力为300MPa时，各材料处于什么状态？（2）有一用35钢制作的杆，使用中发现弹性弯曲较大，如改用45钢制作该杆，能否减少弹性变形？（3）有一用35钢制作的杆，使用中发现塑性变形较大，如改用45钢制作该杆，能否减少塑性变形？答：（1）①45钢：弹性变形②铝青铜：塑性变形③35钢：屈服状态④硬铝：塑性变形⑤纯铜：断裂。
（2）不能，弹性变形与弹性模量E有关，由E=σ/ε可以看出在同样的条件下45钢的弹性模量要大，所以不能减少弹性变形。
（3）能，当35钢处于塑性变形阶段时，45钢可能处在弹性或塑性变形之间，且无论处于何种阶段，45钢变形长度明显低于35钢，所以能减少塑性变形。
4．下列符号表示的力学性能指标的名称和含义是什么？σb 、σs、σ0.2、σ-1、δ、αk、HRC、HBS、HBW答：σb抗拉强度，是试样保持最大均匀塑性的极限应力。
σs屈服强度，表示材料在外力作用下开始产生塑性变形时的最低应力。
σ0.2条件屈服强度，作为屈服强度的指标。
σ-1疲劳强度，材料循环次数N次后达到无穷大时仍不发生疲劳断裂的交变应力值。
δ伸长率，材料拉断后增加的变形长度与原长的比率。
HRC洛氏硬度，表示用金刚石圆锥为压头测定的硬度值。
HBS布氏硬度，表示用淬硬钢球为压头测定的硬度值。
HBW布氏硬度，表示用硬质合金为压头测定的硬度值。
8．什么是固溶强化？造成固溶强化的原因是什么？答：形成固溶体使金属强度和硬度提高，塑性和韧性略有下降的现象称为固溶强化。
固溶体随着溶质原子的溶入晶格发生畸变。
晶格畸变随溶质原子浓度的提高而增大。
晶格畸变增大位错运动的阻力，使金属的滑移变形变得更加困难，从而提高合金的强度和硬度。
9．将20kg纯铜与30kg纯镍熔化后缓慢冷却到如图1-80所示温度T1，求此时：（1）两相的成分；（2）两相的重量比；（3）各相的相对重量（4）各相的重量。
作业1一、思考题1．什么是机械性能？（材料在载荷作用下所表现出来的性能）它包含哪些指标?（强度、塑性、硬度、韧性、疲劳强度）2．名词解释：过冷度（理论结晶温度与实际结晶温度之差），晶格（把每一个原子假想为一个几何原点，并用直线从其中心连接起来，使之构成空间格架），晶胞（在晶格中存在能代表晶格几何特征的最小几何单元），晶粒（多晶体由许多位向不同，外形不规则的小晶体构成的，这些小晶体称为晶粒），晶界（晶粒与晶粒之间不规则的界面），同素异晶转变固溶体（合金在固态下由组元间相互溶解而形成的相），金属化合物（若新相得晶体结构不同于任一组元，则新相师相元间形成的化合物），机械混合物3．过冷度与冷却速度有什么关系?对晶粒大小有什么影响?冷却速度越大过冷度越大，晶粒越细。
4.晶粒大小对金属机械性能有何影响?常见的细化晶粒的方法有哪些?晶粒越细，金属的强度硬度越高，塑韧性越好。
孕育处理、提高液体金属结晶时的冷却速度、压力加工、热处理等5．含碳量对钢的机械性能有何影响?第38-39页6说明铁素体、奥氏体、渗碳体和珠光体的合金结构和机械性能。
二、填表说明下列符号所代表的机械性能指标符号名称单位物理意义σs屈服极限Mpaσb抗拉强度Mpaε应变无δ延伸率无HB 布氏硬度kgf/mm2HRC 洛氏硬度无a k冲击韧性J/cm2σ—1疲劳强度Mpa以相和组织组成物填写简化的铁碳相图此题新增的此题重点LL+A L+Fe3 AA+FFA+ Fe3CF+Fe3C图1--1 简化的铁碳合金状态图三、填空1.碳溶解在体心立方的α-Fe中形成的固溶体称铁素体，其符号为 F ，晶格类型是体心立方晶格，性能特点是强度低，塑性好。
2.碳溶解在面心立方的γ-Fe中形成的固溶体称奥氏体，其符号为 A ，晶格类型是面心立方晶格，性能特点是强度低，塑性好。
3.渗碳体是铁与碳的金属化合物，含碳量为 6.69 ％，性能特点是硬度很高，脆性很差。
4.ECF称共晶转变线，所发生的反应称共晶反应，其反应式是得到的组织为L（4.3% 1148℃）=A（2.11%）+Fe3C。
5.PSK称共析转变线，所发生的反应称共析反应，其反应式是得到的组织为A(0.77% 727 ℃)=F(0.0218%)+Fe3C 。
6.E是共晶点，P是共析点，A l线即 PSK 线，A3即 GS 线，A cm即ES 线。
7.45钢在退火状态下，其组织中珠光体的含碳量是 0.77 ％。
8. 钢和生铁在成分上的主要区别是钢的含碳量小于 2.11%，生铁2.11-6.69%，在组织上的主要区别是生铁中有莱氏体，钢中没有，在性能上的主要区别是钢的机械性能好，生铁硬而脆。
10 α－Fe和γ－Fｅ的晶格类型分别属于体心立方晶格面心立方晶格11 Aｌ和Zｎ的晶格类型分别属于面心立方晶格密排六方晶格12 45钢在平衡结晶过程中冷却到共析温度时发生共析反应，A、F、Fe3C的碳含量分别为0.77% 0.0218% 6.69%13金属结晶过程是依靠两个密切联系的基本过程来实现的，这两个过程是形核和长大，自发生核的生核率与过冷度的关系是过冷度越大，自发形核的生核率就越高14 金属结晶时，依附于杂质而生成的晶核叫非自发形核或不均匀形核15晶粒的大小称晶粒度，工程上通常把晶粒分成1、2、……8等级别。
8级晶粒度的晶粒比1级晶粒度的晶粒要细（1-4 粗晶粒 5-8 细晶粒）16电阻温度系数的含义是电阻温度升高1度时，电阻值相应的变化量17. 钢的渗碳是在低碳钢或低碳合金钢的表面层渗入碳，以提高钢的表面硬度及耐磨性的一种工艺方法。
此题新增的四、判断题(正确的打√，错误的打×)l.布氏硬度计通常用于测定退火钢、正火钢的硬度，而洛氏硬度计用于测定淬火钢的硬度。
如测试结果为217HBS、18HRC。
(× )2.纯铁在降温过程中，912℃发生同素异构转变，由面心立方晶格的γ—Fe转变为体心立方晶格的。
α—Fe。
这种转变也是结晶过程，同样遵循晶核形成和晶核长大的结晶规律。
(√ )3.钢和生铁都是铁碳合金。
其中，碳的质量分数(又称含碳量)小于0.77％(0.8％)的叫钢，碳的质量分数大于2.06％(2.11％)的叫生铁。
(× )4.奥氏体是碳溶解在γ—Fe中所形成的固溶体，而铁素体和马氏体都是碳溶解在α—Fe中所形成的固溶体。
(√ )5. 珠光体是铁素体和渗碳体的机械混合物，珠光体的机械性能介于铁素体和渗碳体之间。
(√ )6 当碳的质量分数为0.77％(0.8％)，由高温冷却到727℃时，铁碳合金中的奥氏体发生共晶转变，形成珠光体。
(× )7.冲击韧性不能直接用于设计计算。
(√)8.硬度与强度有一定关系，材料硬度越高，强度也越高。
(× )9 晶体中的位错是一种线缺陷(√ )10 在共晶相图中，从L中结晶出来的β晶粒与从α中析出的βII晶粒有相同的晶体结构。
(√ )11 凡是由液体凝固成固体的过程都是结晶过程。
(× )五、选择题1.低碳钢所受到的拉应力( C )时，开始出现明显的塑性变形；所受到的拉应力(F )时，将发生断裂。
A．＞σb B．＜σb C．＞σs D．＜σs E．达到σs F．达到σb2.晶粒大小对钢的机械性能影响很大。
通过(D )可以获得细晶粒的钢。
A．变质处理 B．加快钢液的冷却速度 C．完全退火D．A、B和C3.在下列牌号的正火态钢中，(C )的σb值最高，(D )的HBS值最高，(A )的δ和a k值最高。
在它们的组织中，( D )的二次渗碳体最多，( C)珠光体最多。
( A )的铁素体最多。
A．20钢 B，45钢 C．T8钢 D．T13钢4晶体的特性是（A )A有确定的熔点，有各向异性；B无确定的熔点，有各向异性C无确定的熔点，无各向异性；D确定的熔点，无各向异性5 固溶体的晶体结构（A )A与溶剂相同；B与溶质相同；C与溶剂、溶质都不相同；D与溶剂相同、也可能与溶剂不同6 间隙固溶体一定是(C )：A无限固溶体;B有序固溶体;C有限固溶体7下列说法正确的是（B )。
A铜锌合金为二元合金，所以它的组织由两相组成；B合金的组织由数量、形态、大小和分布方式不同的各种相组成；C间隙固溶体一定是无限固溶体8固溶体出现枝晶偏析后可用（C )加以消除。
A塑性变形 B再结晶C扩散退火D回火9共晶反应是（C）。
A一种固相同时转变为二种固相 B二种固相同时转变为一种固相C一种液相同时转变为二种固相 D一种液相转变为一种固相10 一个合金的室温组织为α+二次β+(α+β)，它由（A )。
A二相组成 B三相组成 C四相组成 D两种组织组成物组成11在铁碳合金平衡组织中，塑性最好的是(A )。
A奥氏体 B 铁素体 C渗碳体 D珠光体12下列物质由液体凝固成固体的过程是结晶过程。
(C)A铜、氯化钠、玻璃、水银 B石蜡、玻璃、铜、铝C铜、铝、水银、氯化钠 D铜、铝、氯化钠、石蜡13实际金属结晶时，生核和晶体长大的方式主要是(D)。
A自发生核和平面长大 B自发生核和树枝状长大C非自发生核和平面长大D非自发生核和树枝状长大14在实际生产中，细化铸造金属晶粒的主要措施是(C )。
A降低金属的过冷度和变质处理 B降低金属的过冷度和调质处理C提高金属的过冷度和变质处理 D提高金属的过冷度和调质处理15在室温平衡组织中，T10钢中的（D）相的质量分数比Ｔ12钢中的多。
A珠光体 B渗碳体 C二次渗碳体 D铁素体16在一般情况下,若金属的晶粒细,则(A)。
A金属的强度高，塑性好，韧性好 B金属的强度高，塑性好，韧性差C金属的强度高，塑性差，韧性好 D金属的强度低，塑性好，韧性好17为使铝锭晶粒细小，浇铸时应采用的模子是(C )。
A冷砂型 B热砂型 C冷金属型 D热金属型18在发生L→α+β共晶反应时，三相的成分（B )。
A相同B确定 C不定 D只有L相确定19一个合金的组织为β+二次α+(α+β)，其组织组成物为（C)。
A β、α;B β、二次α、α ;C β、二次α、(α+β)；D β、α、(α+β)20含40％Ni的Cu-Ni合金平衡结晶到二相区内时（B )。
A固相与液相的含Ｎｉ量都是40％ B固相比液相含Ｎｉ量高C 液相比固相含Ｎｉ量高 D液相含Ｎｉ量大于40％21 含60％B的A-B合金（A、B为两种元素)平衡组织由α相和β相组成。
此时α相中含5％B，β相中含10％A，则（D)。
A α相的质量分数为5％，β相的质量分数为95％B α相的质量分数为90％，β相的质量分数为10％C α相的质量分数为64.7％，β相的质量分数为35.3％D α相的质量分数为35.3％，β相的质量分数为64.7％22珠光体是一种（B）。
A 固溶体 B 机械混合物 C 共晶体23低温莱氏体是由( D )两相组成的。
A奥氏体和渗碳体 B铁素体和奥氏体 C渗碳体和珠光体 D渗碳体和铁素体24Ｔ12钢室温平衡组织中，二次渗碳体呈（B）。
A 层片状B网状 C球状 D块状作业2（热处理）一、思考题1.退火的工艺特点是什么？缓慢冷却。
能达到什么目的？（细化晶粒、降低硬度、消除应力、均匀成分。
）试举例说明其用途。
（工具钢球化退火后硬度下降，方便切削。
）2.正火的工艺特点是什么？（空冷）。
能达到什么目的？（细化晶粒、消除网状二次渗碳体。
）试举例说明其用途。
（工具钢球化退火前如果存在网状二次渗碳体，应先进行正火。
）3.为什么淬火钢必须再进行回火处理？试举例说明不同回火温度的应用和达到的目的。
（应力大，脆性高。
低温回火150～250 ︒C，降低应力及脆性，保持高硬度、高耐磨性，用于工具钢，如刀具；中温回火350～500 ︒C，屈服极限及弹性极限高，用于高弹性、高强度件，如弹簧；高温回火500～650 ︒C ，综合机械性能好，用于受力结构件，如轴。
调质处理：淬火加高温回火）4.轴（中碳钢，调质、表面淬火等，要求综合机械性能好，耐磨）、锯条（工具钢，淬火加低温回火，要求高硬度高耐磨性）、弹簧（c%:0.5-0.9，淬火加中温回火，要求高弹性）各应选用何种钢材?各应进行哪种热处理？试述其理由：5.某齿轮要求具有良好的综合机械性能，表面硬度HRC50-60，用45钢制造，加工路线为：锻造→热处理→粗加工→热处理→精加工→热处理→磨。
试说明工艺路线中各个热处理的名称、目的。
正火，去应力、细化晶粒；调质，提高综合机械性能；表面淬火，提高表面硬度，耐磨性。
此题重点6.某厂要生产一批锉刀，选T13A钢。
经金相检验发现材料有较多网状Fe3C，试问应采用哪种热处理消除？（正火）应进行何种中间（调质）及最终热处理？（淬火加低温回火）7.表面热处理能达到什么目的？（通过改变零件表面层的组织或同时改变表面层的化学成分而改善零件的耐磨性、耐蚀性等）指出常用的表面热处理方法。
